PAC125216 - Luftkonditionering Emerio - Gratis bruksanvisning och manual

Produkttyp	Mobil luftkonditionering (monoblock)
Märke	Emerio
Modell	PAC125216
Strömförsörjning	220-240 V ~ 50 Hz
Absorberad effekt (kylning)	750 W
Märkström	3,4 A
Kylkapacitet	7000 BTU/h (2000 W)
Avfuktning	0,8 L/h
Luftflöde	250 m³/h
Ljudnivå	≤ 65 dB(A)
Köldmedium	R290 (135 g)
Energiklass	A
Energiförbrukning (kylningsläge)	0,750 kWh/h
Standbyförbrukning	0,4 W
Minsta rumsyta	4 m²
Driftlägen	Auto, Kylning, Avfuktning, Ventilation
Fläkthastighet	2 hastigheter (Låg, Hög)
Timer	1 till 24 timmar
Fjärrkontroll	Ja (batteri CR2025 ingår)
Luftfilter	Tvättbart (rengöring varannan vecka)
Garanti	2 år
Reparerbarhet	Endast av auktoriserad tekniker (brandfarligt köldmedium)

Vanliga frågor - PAC125216 Emerio

Vad gör jag om enheten visar kod E4?

Kod E4 innebär att vattenuppsamlingsbehållaren är full. Du måste tömma vattnet: stäng av enheten, koppla ur den, flytta den till en lämplig plats, ta bort avtappningspluggen och låt vattnet rinna ut. Sätt tillbaka pluggen efter tömning.

Hur rengör jag luftfiltret?

Ta bort luftfiltret med hjälp av fliken på luftintagsgallret. Tvätta det med ett neutralt rengöringsmedel i ljummet vatten (under 40°C) och låt det torka i skuggan. Sätt tillbaka det. Det rekommenderas att rengöra filtret varannan vecka.

Varför kyler inte enheten tillräckligt?

Möjliga orsaker: öppna dörrar eller fönster, närvaro av värmekällor, frånluftsslang för varmluft inte ansluten eller blockerad, för hög inställd temperatur, eller blockerat luftintag. Kontrollera dessa punkter och se till att rummet är stängt.

Vad betyder koderna E2 och E3 som visas på skärmen?

Kod E2 indikerar ett fel på rumsgivaren. Kod E3 indikerar ett problem med förångarens temperatursensor. I båda fallen, kontakta en auktoriserad tekniker för att byta sensorn.

Enheten låter, är det normalt?

Ett lätt ljud från köldmedieflödet är normalt. Om ljudet är för högt, kontrollera att enheten står på en plan och horisontell yta. Kompressorns vibrationer är normala vid drift i kylläge.

Hur använder jag fjärrkontrollen?

Fjärrkontrollen levereras med ett CR2025-batteri. Ta bort plastskyddet före användning. Använd knapparna för att sätta på/stänga av, ställa in temperaturen (15°C till 31°C), välja läge (Auto, Kylning, Avfuktning, Ventilation), fläkthastighet (Låg/Hög) och timer. Sömnläge är endast tillgängligt i kylläge.

Vilket är det minsta avståndet som måste hållas runt enheten?

Det erforderliga avståndet runt enheten måste vara minst 30 cm för att säkerställa god ventilation och undvika överhettning.

Kan jag använda enheten i ett litet rum?

Ja, men rummet måste ha en golvyta större än 4 m². För säker användning med köldmediet R290 måste rummet vara väl ventilerat.

Vad gör jag vid läckage av köldmedium?

Köldmediet R290 är brandfarligt. Vid läckage, vädra rummet omedelbart genom att öppna dörrar och fönster. Använd inga antändningskällor (låga, strömbrytare etc.) och kontakta en auktoriserad fackman. Enheten får inte användas i ett icke ventilerat område.

Vad är garantin för enheten?

Emerio ger en garanti på 2 år från inköpsdatum. Garantin täcker tillverkningsfel, men inte skador på grund av felaktig användning, reparation av obehörig tredje part eller normalt slitage. Spara ditt kvitto för eventuella reklamationer.

BRUKSANVISNING PAC125216 Emerio

Tack für att du har valt en av våraprodukter. Läsigenom instruktionerna noga innan du använder Produkten, sä att du använder den på rätt satt.

VIKTIGA INSTRUKTIONER

När du använder elektriskaprodukter bör du alltid vidta försiktighetsåtgärder for att minska risken for brand, elstötar, brännskador och andra skador.

1. Läsigenom och spara dessa instruktioner. Obs! Bilderna hari ar endast for referens.
2. Denna apparat fär användas av barn frän 8 árs álder, personer med nedsatt fysisk, sensorisk eller mental förmåga eller personer med brist på erfarenhet och kunskap om de övervakas eller fätt instruktioner angäende användningen av apparaten på att sækert sätt och Förstår riskerna.
3. Barn fär inte leka med apparaten.
4. Rengöring och underhäll av apparaten fär inte göras av barnutan vuxens tillsyn.
5. Om sladden ar skadad maste den bytas ut av tillverkaren, en av tillverkaren godkänd reparator aller liknande kvalificerad person for att undvika faror.
6. Använd Produkten endast inomhus.
7. Använd inte,enheten i områden där: den ar nara brandkällor, där olja kan skvätta, den utsätt's for direkt solljus, där vatten kan skvätta,i en tvättstuga,dusch ellernära en simbassäng.
8. För aldrig in fingrar, pinnar i luftutloppet. Var särskilt noga med att informera barn om dessa faror.
9. Hall enhances upprätt under transport och förvaring sä att kompressorn ar korrekt inriktad.
10. Stäng alltid av och dra koppla ur strömförsörjningen innan du satter ihop, rengör erler flyttar encheten.

11. För att undvika brandfara skall aldrig apparaten täckas over.

12. Alla kontakter till luftkonditioneringen måste uppfylla lokala elektriska sakerhetskrav. Om sö behövs, kontrollera om det uppfyller kraven.

13. Apparaten skull installeras i enlighet med nationella el installationsbestämelser.
14. Detaljer om typ ar markning av sakringar: T, 250V AC, 3,15A.
15. Kontakta en auktoriserad serviceteekniker for reparation aller unterhäll avenna enchet.
16. Dra inte i, deformera eller modificera strömsladden eller sank ner den i vatten. Att dra i aller missbruka strömsladden kan resultera i skador på encheten och ansaka elektriska stötar.
17. Uppfylelse av nationella gasbestammelser skull iakttas.
18. Service skull endast utföras sāsom rekommanderas av utrustningens tillverkare. Underhäll och reparation som kräver assistans av annan:kunnig personal skull utföras under översikt av personen som ar kompetent for användning av brandfarliga kylmedel.
19. Använd inte eller stoppa,enheten genom att satta i uller dra ut elkontakten,det kan orsaka elstotar uller brand på grund av generering av hetta.
20. Koppla ifrän encheten om det avger konstiga ljud, lukt ihrer rökkommen frü den.
21. Anslut alltid encheten till ett jordat uttag.
22. Vid skada, stäng av omkopplaren, koppla ifrån strömförsörjningen och kontakta att auktorisarat servicecenter für reparation.
23. Snabba inte på avfrostningen med nagra hjälpmedel eller for rengöring andra an de processor som rekommenderas av tillverkaren.
24. Apparaten skull Förvaras i ett rum utan kontinuerligt arbetande gnistkällor (exempelvis öppna lågor, en arbetande elektrisk värmeapparat).
25. Stickinte hälllerbrann.

26. Var medveten om att kylmedel kanske inte innehäller naggon lukt.

27. Denna apparat innehäller R290 kylmedelsgas. R290 ar en kylmedelsgas som uppyller de europeiska direktiven for miljön. Punktera inte nägon del av kylmedelskretsen.

28. Om apparaten har installererats, används eller Förvaras i ett oventilerat rum måste rummet vara designat für att förhindra ackumulering av lackande kylmedel vilket resulterar en brandrisk eller explosion på grund av antändning av kylmedlet vilket orsakas av elektriska värmare, spisar eller andra källor für antändning.
29. Apparaten måste Förvaras på att satt sa att mekaniska fel forhindraset.
30. Personer som hanterar eller arbetar med kylkretsen på ste ha lamplig certificering utgiven av en ackrediterad organisation som garantarKompetensen for hantering av kylmedel i enlighet med en specifik utvärdering som erkänns i samarbete med industriin.
31. Reparationer måste utföras baserat på rekommendationerna fär det tillverkande foretaget. Underhäll och reparationer som kräver assistans av annan kvalificerad person måste utföras under overvakning av en person som specificerats i användning av brandfarliga kylmedel.
32. Beträffande instruktioner for reparation av apparater som innehaller R290, se nedanstende stycken.
33. Låt alltid apparaten vila minst 2 timmar after att den flyttas frän en plats till en annan.

Varning: Risk För brand/Brandfarligt material.

Läsigenom bruksanvisningarna.

Bruksanvisning; driftinstruktioner.

Serviceindikator, låstekniska manualen.

Varning: Hall ventilationsöppningarna fria frän tilltäpping.
Varning: Apparaten skull forvaras i väl ventilerade områdenär rumsstorleken motsvarar rumsarean som specificerats För drift.

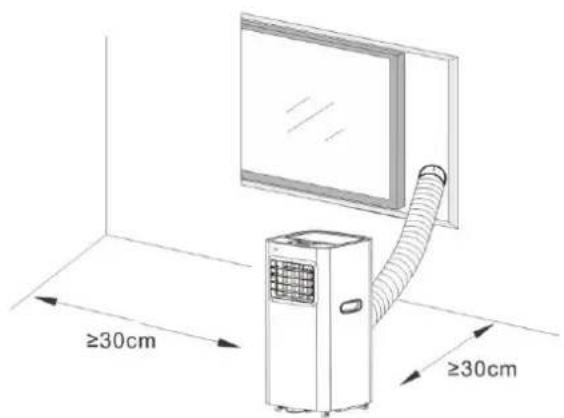

Avständet som krävs rund,enheten skall vara minst 30~cm Apparaten skall installeras, hanteras och forvaras i ett rum med en golvyta som ar större an 4m^2

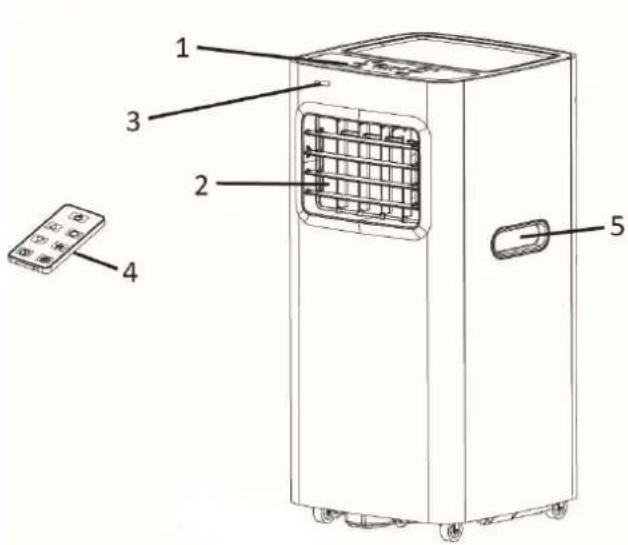

BESKRIVNING AV DELAR

1. Kontrollpanel
2. Luftutlopp
3. Signalreceptor
4. Fjarrkontroll
5. Handtag
6. Utblasslang luft
7. Luftintag
8. Tömningsport (isatt med ett stopp)
9. Slanganslutting
10. Fonsteradapter

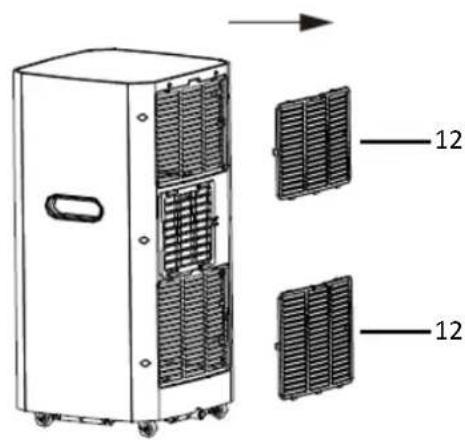

11. Dragflik for luftfiltret
12. Luftfilter

Fjarrkontroll

Denna enhet har en fjarrkontroll. Ett batteri av modell CR2025 anvands till fjarrkontrollen. Innan fjarrkontrollen börjar anvandas, ta bort plastskyddet fran batteriet. Om du vill byta batterierna, se instruktionerna på baksidan av fjarrkontrollen. Om den inte skall anvandas under en langre period, ta ut batteriet fran fjarrkontrollen. Håll knappcellsbatterier utom räckhäll for små barn.

Funktionerna hos fjarrkontrollens knappar listedan.

1. Strömknapp
2. Temperatur-/timerknapp for okning
3. Temperatur-/timerknapp for minskning
4. På/av-knapp timer
5. Lagesknapp
6. Knapp for flakthastiget
7. Sov-knapp

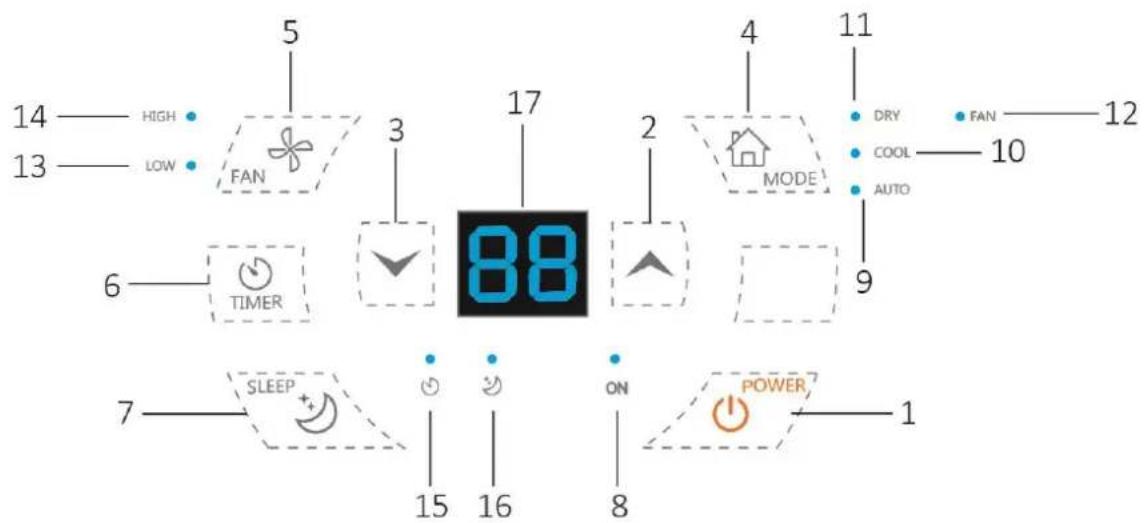

Kontrollpanel

1. Strömknapp
2. Temperatur-/timerknapp for okning
3. Temperatur-/timerknapp for minskning
4. Lagesknapp
5. Hastighetsnapp for fläkt
6. Timer-knapp
7. Sov-knapp
8. Strömindikatorlampa

9. Indikatorlampa auto-lage

10. Indikatorlampan kyllage

11. Indikatorlampa avfuktningslage
12. Indikatorlampa fläkt
13. Indikatorlampan for låg flakthastighet
14. Indikatorlampan for hog flakthastiget
15. Indikatorlampan timer
16. Indikatorlampan sovlage
17. Digitaldisplay

INSTALLATION

• Enheten skall installeras på en plan yta där luftutblåset intekommen att blockeras. Avständet som kravs runt encheten skall vara minst 30 cm.

• Enheten sk inte installeras i en tvattstuga.
  Förlang luftutblässlangen genom att dra ut den tvåändarna på slangen.

• Skruva in luftutblåsslangen i slanganslutningen.

• Skruva fast den andraänden av luftutblässlangen i fönsteradaptern.

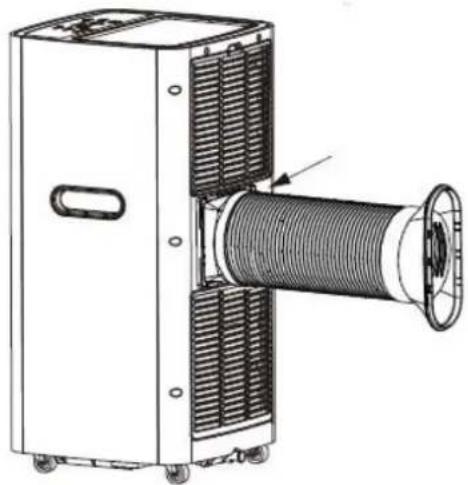

Satt in slanganslutningen i konsolen pa baksidan av encheten.

ANVÄNDNING

*Lat alltid apparaten vila minst 2 timmar after att den flyttas fran en plats till en annan.

Innan anvandning, kontrollera att utblasslangen har monterats korrekt. Anslut apparaten till eluttaget.

1. Strömknapp

Tryck på strombrytaren for att slå på apparaten. Tryck på knappen igen, apparatenkommen nu att stängas av.

2. Temperatur-/timerknapp for ökning och temperatur-/timerknapp für minskning

Tryck på knappen" 一 ^ / 一 ^ 一 for att ställa in önskad rumstemperatur frän 15^ till 31^ . Knapparna kan också användas forinstalling av timer under timerinstalling. Vardetkommen att öka/minska med by 1 (°C/timme)for varje tryckning.

3. Hastighetsknapp for fläkt

Tryck på flakthastighetsknappen for att valja lag och hög flakthastighet. Motsvarande indicatorlampa "LOW"/"HIGH"kommen att lysa.

4. Lagesknapp

Tryck på knappen "mode" für att välja önskat arbetsläge mellan kylning, avfuktning och fläkt. Motsvarande indicatorlampa kommt att lysa nar det specifika laget valts.

• Auto-läge

I AUTO-lage kommt sensorn for inomhustemperatur att arbeta automatiskt for att valja onskad drift med kylning eller flakt: nar inomhustemperaturen inte ar under 24^ kommt encheten automatiskt att valja kyllage och nar rumstemperaturen ar lagre an 24^ kommt encheten automatiskt att valja flaktlage.

• Avfuktningslage

Fläkten körns med lög hastighet. Flakthastigheten och temperaturen kan inte justeras.

Kompressorn stoppas after 8 minuters körtid och körsigen after 6 minutes.

Kyllage

När rumstemperaturen ar högre an installd temperaturkommen kompressorn att starta.

När rumstemperaturen ar lagre an installd temperatur stoppar kompressorn och flakten arbetar med ursprunglig installd hastigkeit.

Notera: När kompressorn arbetarkommenenhetenattvibrera nagot.Detta ar normalt och ar ofarliglt.

Fläktläge

När fläkten körs på installd hastigthet körs inte kompressorn.

Inställning av temperaturen i fläktläge gär inte.

5. Timer-knapp

Inställning automatisk pâslagning

• När apparaten ar avständ, tryck på timerknappen, timerindikatorlampankommen att blinka.
  Tryck på knappen for att öka eller minska for att välja en önskad automatisk pâslagningstid frän 1 till 24 timmar. Den digitala displayen och timerindikatorlampan kommt att blinka i flera sekunder, sedan ar timerinställningen bekräftad och timerindiaktorlampankommen att lysa med fast sken.
• Apparatenkommenattslaspaautomatisktnärdenvaldatidenharpasserats.

Inställning automatisk avstängning

• När apparaten ar pascalen, tryck på timerknappen, timerindikatorlampankommen att blinka.
  Tryck pa knappen for att oka ellers minska for att valja en onskad automatisk avstangningsid fran 1 till 24 timmar. Den digitala displayen och timerindikatorlampan kommt att blinka i flera sekunder, sedan ar timerinstallningen bekräftad och timerindiaktorlampan kommt att lysa med fast sken.
• Apparatenkommenattstangasavautomatisktdenvaldatidenharpasserats.

For att avbryta timern, ställ in timern på 0imers erller tryck in timmerinställningen och nar den digitala displayen blinkar tryck igen på timerknappen. Timerindikatorlampan kommt att slokna.

6. Sovknapp (endast aktiv i kyllage)

Tryck på sovknappen für att aktivera sovlåget. Sovindikatorlampan sovlåge tänds.

I sovläge körs fläkten med lög hastighet automatiskt. Den installda temperaturenkommen att öka med 1^ after en timmer och öka med 2^ after två timmar. Efter sec timmarkommen apparaten att sluta köras automatiskt och stängas av.

NOTERA:

Skyddsenheten kan losas ut och stoppa apparaten under de forhallanden som listas nedan.

Kylning	Rumstemperaturen År över 43 °C.
	Rumstemperaturen År under 15 °C.
Avfuktning	Rumstemperaturen År under 15 °C.

• Om apparaten kör s i kylläge erer avfuktningsläge med dörren erller fönstret öppet under lang tid nar den relativva luftfuktigheten ar over 80 %, kan fukt droppa ned frän luftutloppet.

Tömma vatten

1) Särskild pāminnelse: Det finns kondensvattenætervinning dold ienna apparat. Kondensvattnet Återvinns delvis mellan kondensorn och vattenbrickan. När vattenniván nár upptill den övre nivenkommen koden vatten fullt "E4" att visas på den digitala displayen for att pāminna om att tömma ut vattnet.
2) Stäng av stromförsörjningen, flytta apparaten till en lamplig plats, dra ut stoppet in tomningsporten och

töm ut allt vatten. Om forhällandena sö tilläter kan du ochså ansluta tömningssslagen till tömningsporten für vattentömningen.

3) After tömningen, satt tillbaka stoppet i tömningsporten, i annat fall kan apparaten läcka ut i rummet.

RENGO RING OCH UNDERHALL

• Innan rengöring, se till att koppla ifrān apparaten frān alla elektriska anslutningar.
• Använd inte bensin eller andra kemikalier für att rengörä apparaten.
• Spolainte direktpappa apparaten.
• Om apparaten ar skadad, kontakta aterforsäljaren ell er en reparationsverkstad.

Luftfilter

Luftfiltret akn blitlätäppt av damm/smuts och bör rengöras var fjortonde dag.

• Dra ut luftfiltret fran luftintagets galler genom att dra i fliken.

Rengor luftfiltret med ett neutralr rengoringsmedel i jummet vatten (< 40^) och lat det torka

Satt tillbaka luftfiltret.

Rengoraytan

Rengör Först ytan med ett neutralr rengöringsmedel och vát trasa. Torka sedan av den med en torr trasa.

FELSO KNING

Problem	Möjlig orsak	Lösningar
Inte tillräcklig kyla.	Dörrarna och fönstren ar inte stängda.	Se till att alla fönster och dörrar ar stängda.
	Det finns värmekällor i rummet.	Ta, om möjlicht, bort värmekällorna.
	Utblåsslangen für hetluft ar inte ansluten erller blockerad.	Anslut erler rengör utblåsslangen für hetluft.
	Temperaturinställningen ar alltför hög.	Återständ temperaturen.
	Luftintaget ar blockerat.	Rengör luftintaget.
Buller	Underlaget ar inte jämnt eller tillräcklig plant.	Placera, om möjlicht, apparaten på en plan och jämnyta.
	Ljudetkommen frü n flödet av kylmedel inuti apparaten.	Det ar normalt.
Kod "E2" på den digitala displayen	Sensorn För rumstemperaturen ar felaktig.	Byt sensorn För rumstemperaturen behövs, kontakta en auktoriserad servicetekniker För reparation.
Kod "E3" på den digitala displayen	Sensorn För avdustningstemperaturen ar felaktig.	By sensorn För avdunstningstemperaturen. Kontakta en auktoriserad servicetekniker För reparation.
Kod "E4" på den digitala displayen	Varning För full vattenbehällare.	Töm ut vattnet.

TEKNISKA DATA

	Värde
Varumärke	Emerio
Modellidentifikation	PAC-125216
Ljudeffekt (kylning)	≤ 65dB(A)
Namn på kylmedel	R290 / 135g
Märkeffekt inmatning für kylning (kW)	0,750
Märkenergi effektivforhällande	2,6
GWP (kgCO2eq)	3
Märkenergi effektivklass	A
Energiförbrukning für apparater med dubbla rör (kWh/h)	Inte tillämpligt
Energiförbrukning für apparater med enkelrör (kWh/h)	0,750
Energiförbrukning i termostat vi avständt lage (W)	Inte tillämpligt
Energiförbrukning i standby-lage (W)	0,4W
Kylkapacitet	2000W
Kylmedelslättage bidrar till klimat Förändringar. Kylmedel med lågre global uppvärmningspotential (global warming potential/GWP) kan bidra till mindre global uppvärmning År att kylmedel med högre GWP, om den læcker ut i atmossfaren. Denna apparat innehäller en kylmedelsvatska med atttt GWP likvärdig med 3. Det betyder att om 1 kg av denna kylmedelsvatska læcker ut i atmossfaren kommt paverkan for den globala uppvärmningen att vara 3 gänger högre øn 1 kg CO2 over en period på 100 År. Försök aldrig att själv fösoka att paverka kylmedelskretsen eller demontera självaproduktenutan fråga alltiden expert.#Energiförbrukning 0,750 kWh for modell PAC-125216 vid 60 minuters användning under standardforhällanden. Den verklig energiförbrukning beror på hur,enheten används och var den är placerad.Förytterligare information,kontakta:Emerio Holland B.V.Zomervaart 1A2033 DA HaarlemThe NetherlandsKundservice:T:[phone]E:[e-mail]

GARANTI OCH KUNDTJÄNST

Innan leverans genomgår vära apparater en sträng kvalitetskontroll. Om det trots detta skulle uppsta nçon skada på produiten ell er vid Transporten, ber vi dig att ta med apparaten tillbaka till inköpsstället. Förutom de i lag fastställda garantianspråken har köpare möjlighet att góra gällande följande ansprák på garanti:

Förden köpta apparaten ges 2 Års garanti, med början på inköpsdagen.

Brister som uppstar genom felaktig hantering av apparaten och fel som uppstar genom ingrepp och reparationer av treadje man ell montering av frammande delar, omfattas ej av var garanti. Behall alltid ditt kvitto dà det ar din garanti vid eventuell reklamation. Skador som uppstar p.g.a. att instruktionsmanualen inte foljs ogiltigforklarar garantin och om detta leder till pafoljande skador sα kan inte vi hallas ansvariga. Vi kan inte hallas ansvariga for materiella skador erler personskador som orsakas av felaktig användning ell erom inte sakerhetsforeskrifterna foljs. Skador pa tillbehoren innebär inte per automatik ersättning av hela apparaten. I sādana fall sca du kontakta vär kundservice. Trasigt glas och trasiga plastdilar innebär alltid en kostnad. Defekter pa forbrukningsartiklar erler slitdelar och även skador orsakade av rengöring, underhallller byte av tidigare namnda delar tacks inte av garantin och sca saledes betalas av agaren.

MILJÖ VÄNLIG KASSERING

Återvinning - EU-direktiv 2012/19/EU

Denna marketing indikerar att Produkten inte fär kastas tillsammans med övrigt hushållsavfall. För att forhindra eventuell skada på miljön eller manniskors hölsa på grund av okontrollerad avfallsshantering, atervinns de på att ansvarsfullt satt som främjar en halbar Återanvändning av

materiella resurar. För att Återlämna den använda encheten, använd retur- och insamlingssystem eller kontakta Återförsäljaren)därprodukten varköpt.De kan taenna produitfor miljössaker Återvinning.

BATTERIET MÁSTE ÅTERVINNAS ELLER KASSERAS PÅ ETT KORREKT SÄTT. FÁR INTE E KASSERAS I Ö PPEN ELD ELLER KORTSLUTAS.

Emerio Holland B.V.

Zomervaart 1A

2033 DA Haarlem

The Netherlands

Kundservice:

T: [phone]

E: [e-mail]

INSTRUKTIONS FÖ R REPARATION AV APPARATER SOM INNEHÄLLER R290

1. Service

1) Kontroller for området
Innan arbete pabörjas på system som innehäller antändbara kylmedel ar det nödvändigt med sakerhetskontroller für att garantera att risken für anständning ar minimerad. För reparationser av kylsystem skall foljande sakerhetsåtgärder uppfyllas innan arbete pabörjas på systemet.
2)Arbetsprocedur

Arbete skall under en kontrollerad procedur frä att minimera risken att brännbara gaser eller Ånga finns narvarande nar arbetet pâborjas.

3) Allmänt arbetsområde

All underhällspersonal och andra som arbetar i narheten skall instrueras om typ av arbete som skall utforas. Arbete i slutna utrymmen skall undvikas. Området runt arbetsplatsen skall spärras. Se till att det inom området har säkrats genom att kontrollera om det finns brännbara material.
4) Kontrollera om det finns kylmedel i narheten.

Området skall kontrolleras med en lámplig detektor for kylmedel innan och under arbetet for att garantera att teknikern ar medveten om potentiellt brännbar atmosfär. Se till att utrustning for lackagedetektering som använd ar lámplig for användning med brännbara kylmedel, d.v.s. ar icede gistbildande, adekvat fseglade ell er i sig själt ar sakra.

5) Att brandslackningsutrustning finns i narheten.

Om nagan varmebearbetning skall utforas pa kylustrustningen eller nagan tillhorida de slall lamplig brandslackningsutrusting finnas tillganglig. Ha brandslackare med torrt pulver eller kolsyra i narheten av arbetsomradyet.

6) Inga antändningsköllor

Inga personer som utfor arbete pa kylsystem som involverar exponering av ror som innehaller erher har innehallit antandbart kylmedel skall inte anvanda nagon form av antandningskallor pattaatt sadt att det kan leda till risk for brand ether explosion. Alla tankbara antandningskallor, inklusive cigaretrkning, skall hallas tillrackligt langt fran platsen for installationen, reparationen, borttagning ochavyttring under vilka antandbart kylmedel kan komma ut i omgivningen. Innan arbete starta maste omradet runt utrustningen granskas for att vara saker pa att det inte finns nagra risker for brand ether antandning. Skylten "Rokning forbjuden" skall visas.

7) Ventilerat omrade

Se till att omraret er oppet ellert det ar tilrackligt ventilerat innan systemet oppnas erher heta arbeten utfors. En viss ventilation skull finnas under tiden som arbetet utfors. Ventilationen skall pa ett sakert satt ventilera bort allt frislappt kylmedel och helst slappa ut det i atmosfaren.

8) Kontroll av kylutrustningen

När elektriska componenter byts ut skall de passa für dess syfte och har korrekt specification. Tillverkarens unterhälls- och serviceriktlinjer skall alltid följas. Vid tveksamheter, rådfråga tillverkarens tekniska avdelning for hjälp.

Följande kontroller skall gälla for installationer med antändningsbara kylmedel:

Laddningsstorleken ar i enlight med rumsstorleken dar kylanlaggningens delar ar installerad;
- Ventilationsmaskineriet och utlopp fungerar korrekt och inte ar hindrade:
- Om en indirekt kylkrets används skall den andra kretsen kontrolleras om den innehälter kylmedel;
- Markeringar på utrustningen skall fortssätta vara synlig och läslig. Markeringar och skyltar som är läsliga skall vara korrekta;
- Kylrör eller komponenter ar installerade i en position)dre inte kan utsattas for nagra substanser som kan frata pa kylanlaggningars komponenter, savida inte komponenterna bestar av material som i sig ar motständskraftiga mot frätting ellr ar lampligt skyddade mot frätting.

9) Kontroll av elektriska encheter

Reparationer och underhäll av elektriska komponenter skall inkldera initial sakerhetskontroll och inspektion av komponenter. Om det finns att fel som paverkar sakerheten skall ingen elektrisk anslutning gora till encheten innan felet hanterats på att tillfredsstallande satt. Om felet inte kan korrigeras men det ar nödvändigt att fortsätta driften skall en adekvat temporär Lösning användas. Detta skall rapporteras till ägaren av utrustingen sa att alla parter ar informerade. Initiala sakerhetskontroller skall inkldera:

• Att kondensatorer ar urladdade: detta skall goras på att sakert satt for att undvika eventuell gnistbildning;
• Att det inte finns nagra strömforande elektriska komponenter och ledninger exponerade for laddning, atervinning eller avluftning av systemet;
• Att det inte finns nágon kontinuitet av jordbinding.

1) Under reparation av gastrata komponenter skull alla elektriska ansluttingar vara frankopplade fran utrustingen som arbetas med innan nagra forseglade luckor tas bort etc. Om det ar absolut nodvändigt att ha strömanslutting till utrustingen under servicen skull en permanent fungerar form av lackagedetektering vara placerad vid den mest kritiska punkten for att varna for en potentiellt farlig situation.
2) Särskild uppmärksamhet skall riktas på foljande for att garantera att vid arbete med elektriskakomponenter skall höljen inte andras på ett sändant sättt att skyddsniv'an paverkas. Detta skall inkldera skador på kablar, overdrivet antal anslutningar, terminaler som inte skapats enligt ursprungsspecifikationer, skador på forseglingar, felaktig fastsättning av packningsringar etc.

Se till att apparaten ar monterade sakert. Se till att gastätningar eller tätningsmaterial inte har slitits sa att de inte langre fyller sitt syfte med att forhindra atkomst till brännbar atmosfar. Byte av delar skall ske i enlighet med tillverkarens specifikationer.

NOTERA: Använding av silikontätningsmedel kan hamma effektiviteten mot vissa typ er ustrustninger for Lackagedetektering. Verkligt sakra componenter behöver inte isoleras innan arbete utförs på dem.

3. Reparation av verkligt sakra komponenter

Använd inga permanent induktiva eller kapacitansbelastninger till kretsen utan att se till att det inte överskrider tillåtna spänningen och strömmen som ar tilläter für utrustninger som används. Verkligen sakrakomponenter ar de endast typerna som kan arbeta på strömforande vid narvaro av antändbar atmosfar. Testapparaten skall ha korrekt markdata. Byt endast komponenter mot delar som specificerats av tillverkaren. Andra delar kan resultera in anständning av kylmedel i atmosfären från en läcka.

4. Kablar

Kontrollera att kablarna inte utsats for slitage, overdrivet tryck, vibrationer, vassa kanter aller andra skadiga miljoeffekter. Kontrollen skull ocks ta med effekterna av aldrande aller kontinueregia vibrationer fran kallor sasom kompressorer erler flaktar.

Under inga omständigheter skall potentiella källor for antandning anvandas for att söka after erler for att detektera kylmedelslackage. En lacksöningslampa (eller nçon annan detektor som anvander en öppen laga) skall inte anvandas.

6. Metoder for lackagedetektering

Följande metoder für Lackagedetektering bedöms acceptabla für system som innehälter antändbarakylmedel.

Elektroniska Lackagedetektorer skall användas for att detektera antändningsbara kylmedel, men känslighen kanske inte ar adekvat eran behöva äterkalibreras. (Detekteringsutrustning skall kalibrerar i ett kylmedelsfritt område.) Se till att detektorn inte ar en potentiell källa for antändning och att den ar lämpig for kylmedlet som används. Utrustning for Lackagedetektering skall stallas in på ettt procenttal av LFL for kylmedlet och skall kalibreras till kylmedlet som används om det ungefär Liga procenttalet for gas (25% maximal) ar bekräftat. Lackagedetektering av vatskor ar lämpig att användas med de flesta kylmedel men använding av kylmedel som innehaller klor skall undvikas eftersom klor kan reagera med kylmedlet och frata på kopparrören. Om det misstänks finnas en lacker alla öppna lgor tas bort/slackas. Om ett Lackage av kylmedel hittas som kraver hardlödnig skall alt kylmedel tommas fran systemet eriler isoleras (med hjälp av avstängningsventiler) i en del av systemet fjärran frän Lackaget. Syrefritt kvävgas (Oxygen free nitrogen/OFN) skall sedan rena systemet bade innan och under hardlödningsprocessen.

7. Borttagning och evakuering

När man tar sig in i kylsystemkretsen for reparation - eller for nagot annat syfte - skall konventionella procedurer användas. Emellertid ar det viktigt att bösta praxis följs eftersom antändligeheten bör beaktas. Följande procedurer scall följas:

• Ta bort kylmedel;
• Rena kretsen med inaktiv gas;
  Evakuera;
• Rengörigen med inaktiv gas;
• Öppna kretsen genom skärning ellerHardlödning.

Kylmedlet skall Återvinnas i korrekta Återvinningsbehällare. Systemet skall "sköljas" med OFN für att gora encheten saker. Denna process kan behöva upprepas flera gänger. Tryckluft eller syre skall inte användas fürenna uppgift. Sköljning skall uppnås genom att bryta vakuumet i systemet med OFN och fortssätta att fylla på tills arbetstrycket uppnåts, sedan ventilera ut i atmossfaren och slutigen dra ned till ett vakuum. Denna process skall upprepas tills inget kylmedel finns kvar i systemet. När den slutiga OFN laddningen använd skall systemet ventileras ned till atmosfärstryck for att möjiggöra att arbetet kan ske. Detta arbete ar absolut livsnödvändigt om hardlödningsarbete ske punna ske på rörarbetet. Se till att utloppet für vakuumpumpen inte ar nara nagra antandningskällor och att det finns ventilation tillganglig.

8. Laddningsprocedur

Forutom konventionella laddningsprocedureer skall foljande krav foljas.

• Se till att kontaminering av olika kylmedel inte uppstár nar laddningsutrustningen används. Slangar och ledninger skall vara sö korta som möjlg't for att minimera mangden kylmedel i dessa.
  Cylindrar skull hallas uppratt.
• Se till att kylmedelssystemet ar jordat innan systemet laddas med kylmedel.
• Mark systemet nar laddningen ar klar (om det inte redan ar gjort).
• Extrem forsiktiget gäller sa att kylsystemet inte overflyls.

Innan laddningen av systemet skall det provtryckas med OFN. Systemet skall lackagetestas nar laddningen arclar men innan driftsattning. Ett afterfoljande lackagetest skall utforas innan anlaggningen lamnas.

9. Stangning

Innan denna procedur utfors ar det vasantigt att teknikern ar fullstandigt fortrogen med ustrustningen och alla dess detaljer. Det rekommenderas att god praxis ar att alla kylmedel atervinns paett sakert satt. Innan uppgiften utfors skall ett olje- och kylmedelsprov tas om en analys kravs innan det atervunna kylmedlet Återanvänds. Det ar vasantigt att den elektriska strömmen finns tillganglig innan uppgiften startar.

a) Bli fortrogen med utrustningen och dess hantering.
b) Isolera systemet elektriskt.

c) Innan procedures startas, se till att:
Mekaniskt hanterad utrustning finns tillganglig, om den kravs for hantering av kylmedelscylindrarna;
All personals skyddsutrusting finns tillganglig och anvands korrekt;
- Atervinningsprocessen overvakas hela tiden av en kompetent person;
- Atervinningsutrustning och cylindrar uppfyller lamplig standard.
d) Pumpa ned kylsystemet om möjligt.
e) Om vakuum inte ar möjligt, gör att smlingsrör saatt kylmedel kan tas bort fran olya delar av systemet.
f) Se till att cylindrarna ar placerad paskalan innan atervinning sker.
g) Starta atervinningsmaskinen och arbeta in enlight med tillverkarens instruktioner.
h) Överfyll inte cylindrarna. (Inte mer'an 80% volym vätskeladdning).
i) verskrid inte maximalt arbetstryck hos cylindern, inte ens temporär.
j) När alla cylindrar har fyllts korrekt och processen ár klar, se till att cylindrarna och utrustningen tas bort frän anlaggningen omedelbart och att alla isoleringsventiler ár stängda.
k) Återvunnet kylmedel skall inte laddas iett annat kylsystem sàvida inte det har rengjort och kontrollerats.

10. Markning

Urustning skall märkas där det fastslås att den har avbrutits och tomt's på kylmedel. Märkningen scll vara daterad och undertechnad. Se till att det finns markning på utrustningen som faststaller att utrustningen innehäller antändbart kylmedel.

11. Återvinning

När kylmedel tas bort frän att system, antingen für service eller stängning rekommenderas god praxis att allt kylmedel tas bort på att säkert sätt. Vid overföring av kylmedel till cylindrar, se till att endast lämpligt antal Återvinningscylindrar for kylmedel används. Se till att tillräckligt antal cylindrar som klarar av att hälla hela systemets laddning finns tillgangliga. Alla cylindrar som skall användas ar avsedda für det Återvunna kylmedlet och märkt für det kylmedlet (d.v.s specialcylindrar for det Återvunna kylmedlet). Cylindrar skall vara kompletta med tryckventiler och associerade avstängningsventiler som fungerar. Tomma Återvinningscylindrar ar tömda och, om möjlg, kylda innan Återvinningen sker. Återvinningsutrustningen skall fungera bra och ha en uppsätting med instruktioner beträffande utrustningen som används och skall vara lamplig for Återvinning av brandfarliga kylmedel. Dessutom skall en uppsätting med vögär finnas tillgangliga och fungera. Slangar skall vara kompletta med lückagefria kopplingar och i god kondition. Innan Återvinningsmaskinen används, kontrollera att den fungerar på ett tillfredsställande sätt, har underhällits korrekt och att alla associerade elektriska componenter ar forseglade for att forhindra antänding om kylmedel skulle läcka ut. Rädfräga tillverkaren vid tveksamheter. Det Återvunna kylmedlet skall äterlämnas till leverantoren av kylmedlet i korrekt Återvinningscylinder och relevant ordnad Waste Transfer Note (överforingsanteckning om avfall). Blanda inte kylmedel i Återvinningsenheter och särskilt inte i cylindrar. Om kompressorer erller kompressorolja skall tas bort, se till att de har toms till en acceptabel niva für att vara saker på att vissa brandfarliga kylmedel inte blir kvar i smörjmedlet. Tömningsprocessen skall utforas innan kompressors returneras till leverantoren. Endast elektrisk varme till kompressorn skall användas for att accelereraenna process. När oljan toms frän att system skall detta utforas på ett säkert sätt.

Kompetens hos servicepersonal

Allmänt

Specialutbildning forutom vanlig utbilding reparationsprocedureer av kylmedelsutrustning kravs när utrustning med brandfarligt kylmedel ar involverat.

I漫画a lander utforsenna utbildning av nationella utbildningsorganisationer som ar ackrediterade att utbilda relevant nationell kompetensstandard som kan faststallaslagstiftningen.

Den uppnadda kompetensen skall kunna dokumenteras med ett certifikat.

Utbildning

Utbildningen skall innehälla foljande:

Information om explosionspotential for brandfarliga kylmedel for att fisa att brandfarligeheten kan vara farlig nar de hanteras ovalsamt.

Information om potentiella antandningskällor som inte ar sjävklara, sösom tändare, lusomkopplare, dammsugare, elektriska värmare.

Information om olika sakerhetskoncept:

Oventilerat - Sakerheten hos apparaten beror inte på ventilationen i höljet. Stänga av apparaten eller öppna höljet har ingen signifikant påverkan på sakerheten. Inte dato mindre är det möjligt att lackande kylmedel kan ackumuleras på insidan och brännbar atmosfirkommen att släppas ut;när höljet öppnas.

Ventilerat hölje - Sakerheten hos apparaten beror på ventilationen i holjet. Stänga av apparaten eller öppna holjet har signifikant påverkan på sakerheten. Forsiktigkeit gäller for att garantera att det finns tillräckligt ventilation.

Ventilerat rum - Sakerheten hos apparaten beror på ventilationen i rummet. Stunga av apparaten eller öppna höljet har ingen signifikant påverkan på sakerheten. Ventilationen i rummet skall inte stängas av under reparationsproceduren.

Information om konceptet med farseglade komponenter och farseglade inkapslingar i enlighet med IEC 60079-15:2010.

Information om korrekt arbeitsprocedur:

a) lgangsattning
- Se till att golvområdet År tillräckligt for kylmedelsladdning eller att ventilationsslangen År monterad på korrekt satt.
- Anslut rören och gört att lackagetest innan laddning med kylmedel.
- Kontrollera sakerhetsutrustingen innan encheten tas i bruk.

b) Underhäll

• Portabel utrustning skall repareras ute erler i en verkstad som ar särskilt utrustad for service av enheter med brandfarliga kylmedel.
• Se till att det finns tillracklig ventilation på reparationsplatsen.
• Var medveten om att Funktionsfel hos utrustningen kan vara orsakade av forlust av kylmedel och en kylmedelslacka kan vara möjlig.
• Ladda ur kondensatorer på ett sätt sa att gnistor inte bildas. Standardproceduren for att kortsluta kondensatorers terminaler skapar vanligtvis gnistor.
• Återmontera forseglade områden korrekt. Om packningarna ar slitna, byt.
• Kontrollera sakerhetsutrustingen innan encheten tas i bruk.

c) Reparation

• Portabel utrustning skall repareras ute erler i en verkstad som ar särskilt utrustad for service av enheter med brandfarliga kylmedel.
• Se till att det finns tillräcklig ventilation på reparationsplatsen.
• Var medveten om att Funktionsfel hos utrustingen kan vara orsakade av forlust av kylmedel och en kylmedelslacka kan vara möglich.

• Ladda ur kondensatorer pà ett sàtt gnistor inte bildas.
  NärHardlödningkravs skallfoljande procedurer utforasiratt ordning:

• Ta bort kylmedlet. Om Återvinning inte krävs av nationella bestämelser, töm ut kylmedlet ute. Se till att det uttömda kylmedlet inte utgör nçon fara. Vid tveksamheter skall en person skydda utloppet. Var särskilt försiktigt sa att det uttömda kylmedlet inte flyter tillbaka in i byggnaden.

• Tom kylmedelskretsen.
  Rensa kylmedelskretsen med nitrogen i fem minutes.

• Tömigen.

• Ta bort delar som skall bytas ut genom skärning, inte med lågor.
  Rensa hardsdningspunkten med nitrogen under hardsdningsproceduren.
  Gorettlackagetestinnanladdningmedkylmedel.

• Återmontera forseglade områden korrekt. Om packningarna ar slitna, byt.
• Kontrollera sakerhetsutrustningen innan encheten tas i bruk.

d) Stängning

• Om sakerheten paverkas nar utrustingen tas ur drift, skall kylmedelsladdningen tas bort innan stangning.
• Se till att det finns tillräcklig ventilation på utrustningsplatsen.
• Var medveten om att Funktionsfel hos utrustingen kan vara orsakade av forlust av kylmedel och en kylmedelslacka kan vara möjlig.
• Ladda ur kondensatorer på ett satt sa att gnistor inte bildas.
• Ta bort kylmedlet. Om Återvinning inte krävs av nationella bestämmelser, töm ut kylmedlet ute. Se till att det uttömda kylmedlet inte utgör nàgon fara. Vid tveksamheter skall en person skydda utloppet. Var särskilt fösiktigt söatt det uttömda kylmedlet inte flyter tillbaka in i byggnaden.
  Töm kylmedelskretsen.
• Rensa kylmedelskretsen med nitrogen i fem minutes.
  Tömigen.
• Fyllå med nitrogen upp till atmospäriskt tryck.
• Markera på utrustningen att kylmedlet har tagits bort.

e) Avyttring

• Se till att det finns tillräcklig ventilation på arbetsplatsen.
• Ta bort kylmedlet. Om Återvinning inte krävs av nationella bestämmelser, töm ut kylmedlet ute. Se till att det uttömda kylmedlet inte utgör nagoon fara. Vid tveksamheter skall en person skydda utloppet. Var särskilt försiktigt sa att det uttömda kylmedlet inte flyter tillbaka in i byggnaden.
  Töm kylmedelskretsen.
• Rensa kylmedelskretsen med nitrogen i fem minutes.
  Tömigen.
• Ta bort kompressorn ochöm ut oljan.

Transport, märkning och forvaring av enheter som anvander brandfarliga kylmedel Transport av utrustning som innehäller brandfarliga kylmedel

Uppmärksamma att det kan finnas ytterligare transportbestämelser med tanke på att utrustningen innehäller brännbara gaser. Maximalt antal delar av utrustningen eller konfiguration av utrustningen som tillåts att transporteras tillsammans avgörs av de tillämpliga transportbestämelserna.

Märkning av utrustningen med skyltar

Skyltar for liknande apparater som används i arbetsområden styrs av lokala bestämmelser och ger minimikraven for ombesörjande av sakerheten och/eller hälloskyltar for arbetsplatsen.

Alla skyltar som kravs skall bibehallas och anstalda skall se till att anstalda farr lampliga och tillrackliga instruktioner och utbildning i betydelsen av lampliga sakerhetsskyltar och att atgarden skall vidtas i anslutting till dessa skyltar.

Effektiviteten hos skyltarna skull inte döljas av att alltför manga skyltar placeras tillsammans.

Alla piktogram som anvands skall vara sa enkla som mojigt och endast innehalla vasantlga detaljer.

Förvaring av utrustning/apparater

Förvaring av utrustningen skall ske i enlighet med tillverkarens instruktioner.

Förvaring av Förpackad (osåld) utrustning

Den Förpacknings skydd skall vara konstruerat sa att mekaniska skador pa utrustningen inuti forpackningen inte orsakar lattacke av kylmedelsladdningen.

Maximalt antal delar utrustingen som tillats att forvaras tilsammans avgors av lokala bestammelser.
