LAN1 - Nätverkskabelltestare Amprobe - Gratis bruksanvisning och manual

Produkttyp	Nätverkskabeltestare LAN-1
Märke	Amprobe
Modell	LAN1
Mått	130 x 64 x 38 mm (5,1 x 2,2 x 1,5 tum)
Vikt	0,6 kg (1,2 lb)
Strömförsörjning	9 V batteri (typ 006P, IEC 6F22 eller NEDA 1604); driftstid ca 20 timmar (alkaliskt)
Huvudfunktioner	Kontinuitetstest, avbrott, kortslutningar och felaktiga kabeldragningar; automatisk och manuell analys; slingtest och fjärrtest; ljudsignal vid fel; displayhållning
Kabeltyper som stöds	10/100 base-T, 10 base-2, RJ45, AT&T 258A, EIA/TIA 568A/568B, Token Ring
Kontakter	RJ45 (ingång och utgång), BNC (via medföljande kablar)
Visning	Gröna LED-indikatorer (sändning) och röda (test); indikering för lågt batteri
Maximal kabellängd	300 meter
Säkerhet	Använd inte på spänningsförande kretsar; utsätt inte för fukt; använd inte i explosiv atmosfär; jorda inte
Underhåll och rengöring	Rengör med en mjuk trasa fuktad med en mild lösning av vatten och rengöringsmedel; använd inte klorerade lösningsmedel eller aromatiska kolväten
Reservdelar och reparerbarhet	Batteribyte av användaren; andra reparationer hos auktoriserad servicecenter; garanti 1 år
Kartonginnehåll	Testare LAN-1, fjärranslutningsmodul, 9V batteri, RJ45-BNC honkabel, RJ45-BNC hankabel, RJ45-RJ45 kabel, BNC hona-hona kontakt, bruksanvisning
Allmän information	Uppfyller EU-direktiv; anslut inte till allmänna nät

Vanliga frågor - LAN1 Amprobe

Hur utför jag ett slingkabeltest?

För ett slingtest, anslut båda ändarna av kabeln (med RJ45-kontakter) till testarens OUT och IN-uttag. Sätt på enheten med på/av-knappen och tryck sedan på AUTO eller MAN för att starta analysen.
Det automatiska testet går igenom ledarna 1-8 och jord kontinuerligt.
Manuellt test låter dig växla mellan ledarna med TEST-knappen.

Hur använder jag fjärranslutningsmodulen?

För att testa en kabel vars ändar är långt ifrån varandra, anslut ena änden av kabeln till testarens OUT-uttag och den andra änden till fjaranslutningsmodulen. Sätt på testaren och tryck på AUTO eller MAN. Ledningsresultaten (röda indikatorer) visas på fjärrmodulen.

Vad betyder de gröna och röda indikatorerna?

De gröna indikatorerna (sändningssidan) visar vilka stift som testas. De röda indikatorerna (mottagningssidan) visar kontinuitet: en tänd röd indikator betyder att motsvarande ledare är ansluten; en släckt indikator betyder avbrott. Vid kortslutning förblir två röda indikatorer tända samtidigt.

Hur byter jag batteri i testaren LAN-1?

Stäng av enheten. Skjut av batteriluckan. Byt ut det gamla batteriet mot ett alkaliskt 9V-batteri av typ NEDA 1604 eller motsvarande. Sätt tillbaka luckan. Ta ur batteriet om enheten inte ska användas under en längre tid.

Vilka kabeltyper kan testas med LAN-1?

Testaren stöder kablar 10/100 base-T, 10 base-2, modulära RJ45 samt konfigurationer AT&T 258A, EIA/TIA 568A, EIA/TIA 568B och Token Ring. Den kan även användas med BNC-kontakter via medföljande adapterkablar.

Vad gör jag om enheten inte startar?

Kontrollera batteriet genom att trycka på BATT-knappen. Om indikatorlampan inte tänds, byt batteri. Se till att batteriet är korrekt installerat. Om problemet kvarstår, kontakta ett auktoriserat Amprobe-servicecenter.

Kan jag testa en spänningsförande kabel?

Nej, använd aldrig LAN-1 på spänningsförande kretsar. Det innebär risk för elektriska stötar och kan skada enheten. Testaren är endast avsedd för spänningslösa kablar.

Vad är batteritiden?

Med ett alkaliskt 9V-batteri är driftstiden cirka 20 timmar vid kontinuerlig användning. Indikeringen för lågt batteri tänds när spänningen sjunker under 7V.

Hur tolkar jag testresultaten?

- Kontinuitet: en röd indikator tänds på motsvarande ledare.
- Avbrott: den röda indikatorn förblir släckt.
- Kortslutning: två röda indikatorer tänds samtidigt (t.ex. stift 2 och 3).
- Felaktig kabeldragning: röda indikatorer tänds på fel stift (t.ex. stift 2 tänds istället för stift 6).
Ljudsignalen ljuder vid fel.

Var hittar jag reservdelar eller får enheten reparerad?

För reparationer inom eller utanför garanti, kontakta din auktoriserade Amprobe-återförsäljare eller ett servicecenter. Kontaktuppgifter finns på www.amprobe.com. Batteribyte kan utföras av användaren; alla andra ingrepp måste utföras av kvalificerad personal.

BRUKSANVISNING LAN1 Amprobe

Begränsad garanti och begränsning av ansvar

Denna Amprobe-product garanteras vara fri fran felaktigheter i material och utforande i ett ar fran inkopsdatum. Denna garanti innefattar inte sakringar och engangsbatterier, och inte heller skador som uppkommen som en foljd av olyckshandelser, forsummelse, felaktig anvandning, andring, nedsmutsing erler onormala forhallanden erler onormal hantering. Aterforsaljare har inte ratt att lamna nagra ytterligare garantier a Amprobes vagnar. Om du behover service under garantiperioden ske Produkten, tillsammans med inkopsbevis, skickas in tillett auktoriserat Amprobe Test Tools Service Center ell er till en aterforsaljare erller distributor for Amprobe. Avsnittet Reparation innehaller uppgifter om detta. DENNA GARANTI UTGOR DIN ENDA GOTTGORELSE. ALLA ANDRA GARANTIER - VARE SIG UTTRYCKTA, UNDERFORSTADDA ELLER LAGFASTA - INKLUSIVE UNDERFORSTADDA GARANTIER AVSEEENDE LAMPLIGHET FOR ETT VISST SYFTE ELLER KVALITET, FRISKRIVS HARMED. TILLVERKAREN AR EJ ANSVARIG FOR NAGRA SPECIELLA SKADOR, INDIREKTA SKADOR, OFORUTSEDDA SKADOR ELLER FOLJDSKADOR ELLER FÖRLUSTER, OAVSETT OM DE INTRAFFAR PÁ GRUND AV GARANTIBROTT ELLER OM DE BASERAS PÁ KONTRAKT. Vissa stater erler lander tillater inte undantag erler begrängninger av underforstadda garantier erler tillfälliga skador erler foljdskador, säenna ansvarsbegransning gäller eventuellt inte dig.

Reparation

Alla testverktyg som returneras for garantireparation aller reparationutanfor garantin aller for kalibrering ske atfoljas av foljande: ditt namn, foretagets namn, adress, Telefonummer och inkopsbevis. Inkludera dessutom en kort beskrivning av problemet aller den begarda servicen och skicka ocksä in testsladdarna tillsammans med instrumentet. Betalning for reparation aller utbytesdelar som ej faller under garantin skase med check, postanvisning, kreditkort med utgangsdatum aller en inkopsorder med betalningsmottagare Amprobe Test Tools.

Reparationer och utbyten under garanti - Alla lander

Läs garantiuttalandet och kontrollera batteriet innan du begär reparation. Defekta testverktyg kan under garantiperioden returneras till din Amprobe Test Tools-distributör für utbyte mot samma eller liknande produkt. Avsnittet "Where to Buy" på www.amprobe.com innehäller en lista über distributör er i narheten av dig. Om du befindner dig i USA eller Kanada och din entenetäcks av garanti kan du få den reparerad aller utbytt genom att skicka in den till att Amprobe Test Tools Service Center (se nedanständende adresser).

Reparationer och utbyten ej under garanti - USA och Kanada

Enheter som kraver reparation, men som ej tacks av garanti i USA och Kanada, aka skickas till att Amprobe® Test Tools Service Center. Ring till Amprobe® Test Tools aller kontakta inköpsätlet for att fä uppgift om aktuella kostnader for reparation och utbyte.

I USA I Kanada

Reparationer och utbyten ej under garanti - Europa

Enheter i Europa, som ej tacks av garanti, kan bytas ut av din Amprobe Test Tools-distributör for en nominell kostnad. Avsnittet "Where to Buy" på www.amprobe.com innehäller en lista über distributörer i narheten av dig.

Adress for correspondens i Europa*

Symboler 45
Uppackning ochinspection 45
Inledning. 45
Anvandning 46
Loopback-test (kabeln med bada andarna pa samma stalle) 46
Fjarrtest (kabeln med bada andarna pa olika stallen) 46
Hold 46
Testexempel 47
Specifikationer 47
Underhäll och reparation 48
Byte av batteri 48

!	Se handboken.		Avyttra inteenna Produkt tillsammans med osorderade, vanlga sopor.
C	Uppfyller kraven i relevanta australiensiska normer.	C€	Överensstämmer med EU-direktiven.
	Den här utrustingen är ej avsedd att anslutas till öffentliga kommunikationsnätverk, t.ex. aktiva telefonsystem.

Varning och forsiktighetsanvisningar

Färe EJ användas på strömforande kretsar. Dessa spanningsnivaer utgor en potentiell risk für stötar für användaren.

Undvik elektriska stötar genom att följa lämpiga sakerhetsföreskrifter vid arbete med spanningar over 60 volt likström aller 30 volt växelström effektivvärde.

Jorda aldrig dig själv när du utfor matningar.

Använd inte instrumentet i en miljö)där det foreligger explosionsrisk.

Minska risken for brand eller elektriska stötar genom att inte utsätta denna produkt for regn eller fukt.

UPPACKING OCH INSPEKTION

Din kartong ske innehalla:

1 LAN-1 Kabeltestare
1 Fjarrterminator
1 9 volt batteri
1 RJ45 till BNC-honkabel
1 RJ45 till BNC-hankabel
1 RJ45 till RJ45-kabel
1 BNC-hona till BNC-honkontakt
1 Anvandarhandbok

LAN-1 Kabeltestaren ar avsedd att testa öppna, kort Slutna och feldragna kabelinstallationer.

Verifiering av kabelkontinuitet, oppen, kortsluten erer felaktigt dragen.

Test av installerad kabel i vagguttag aller patch-paneler med hjälp av modulen Fjärrterminator.

Varningssignal vid feltillstand.

ANVÄNDNING

Tryck på knappen 1. ① for att slå på encheten. Om ingen kabel ar ansluten aller om kabeln ar defekt avges en signal.

Tryck på knappen BATT for att verifiera korrekt spansning for drift. Lampan 2. für BATT tänds inte och LAN-1 fungerar inte på rätt satt om spansningen i batteriet unterstiger 7 volt.

De gröna lamporna ar källindikatorerna. De röda lamporna ar 3. testindikatorerna. Tända, röda lampor anger kabelns linjekontinuitet. Släckta, röda lampor anger kabelns linjekontinuitet.

Loopback-test (kabeln med bådaändarna på samma ställe)

Anslut kabeln med RJ-45-avslutningar i bada andarna till testuttagen IN 1. (IN) och OUT (UT).

Tryck på knappen 2. ① for att slå på encheten. Tryck på knappen AUTO (standard) eller knappen MAN for att starta skanningen.

AUTO-skanning gärigenom linje 1 till 8 och jord (om ansluten) och 3. upprepar skanningen tillsenna stoppas.

MAN-skanning anvander det manuella laget och TEST stegar genom de 4. olika linjerna.

Fjärrtest (kabeln med bådaändarna på olika stallen)

Anslut en kabelände till kontakten OUT (UT).1.

Anslut FJÄRTERMINATOR till den andraänden av kabeln som skä testas.2.

Tryck på knappen 3. ① for att slå på encheten. Tryck på knappen AUTO (standard) eller knappen MAN for att starta skanningen.

AUTO-skanning gärigenom linje 1 till 8 och jord (om ansluten) och 4. uppreparrskanningen tillsenna stoppas.

MAN-skanning anvander det manuella laget och TEST stegar genom de 5. olika linjerna.

Resultatet av linjetesten (roda lampor) visas pa Fjarrterminator.6.

Hold

Knappen HOLD (HÄLL) gör att det visade felförhällandet sparas och testningen stoppas. Tryck på knappen HOLD igen für att ätergå till normal drift.

TESTEXEMPEL

Kontinuitet Grön

Stift 2 har kontinuitet 1 2 3 4 5 6 7 8 G

Röd ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌

Öppen Grön

Stift 2 ar oppen 1 2 3 4 5 6 7 8 G

Röd 1 1 1 1 1 1 1 1

Kortsluten Grön

Stift 2 och 3 ar kortslutna 1 2 3 4 5 6 7 8 G

Röd

Feldragning

Grön

Stift 2 och 6 ar felaktigt dragna

123

456

78

G

Röd

SPECIFICATIONER

Allmanna data

Fonster: Roda och grona lampor

Batteri: 9 V, 006P ellr IEC 6F22 ellr NEDA 1604

Indikator for lag batteriladdning: Indikatorn tands inte nar knappen BATT trycks

Batteriets användningstid: Cirka 20 timmar. (Alkaliskt batteri)

Miljö: Användning inomhus, högsta Höjd over havet: 2000 m (6561 fot)

Förvaring: -10 till 60 °C (14 till 104 °F), 10 till 90 % relativ luftfuktigkeit

Dimension: 130 × 64 × 38 mm ( 5,1 × 2,2 × 1,5 tum )

Vikt: 0,6 kg (1,2 pound)

CE-EMC: EN61326-1 Denna produit uppyller kraven enligt foljande direktiv i den Europeiska Gemenskapen: 89/336/EEC (Elektromagnetisk kompatilitet) och 73/23/EEC (Lågspanning) med tillagget 93/68/EEC (CEmärkning). Elektriskt brus eller intensiva elektromagnetiska falt i narheten av utrustningen kan stora mätkretsen. Mät- instrument kan även reagera på

icke onskvärda signaler som kan finnas i själva matkretsen. Användaren skevara försiktig och vidta lampliga försiktighetsatgärder for att undvika missvisande resultat under matningar dar elektroniska störningar forekommer.

Elektriska data

Maximal linjelängd: ca 300 meter

Anslutningstyper: RJ45, BNC

Fár EJ anvandas pa strömforande kretsar.

UNDERHÄLL OCH REPARATION

Om felaktig Funktion misstänks i testaren ska du utföra följande moment für att föska isolera orsaken till problemet.

Tryck på knappen BATT für att kontrollera batteriet. Byt omedelbart ut 1. batteriet om lampan inte tänds.

Läsigenom anvisingarna För att se om du har gjort misstag i 2. användarproceduren.

Alla reparationer av instrumentet forutom byte av batteri sca utforas av Fabriksauktoriserat Servicecenter erer av behorig instrumentservicepersonal. Frontpanelen och holjet kan rengoras med en mild tvallösning och vatten. Applicera sparsamt med en mjuk trasa och låt torka helt innan instrumentet Åter tas i bruk. Använd inte aromatiska kolväten eller klorerade losningsmedel for rengöring.

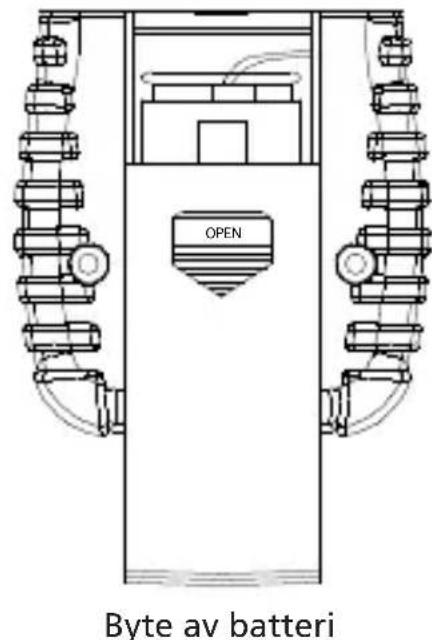

BYTE AV BATTERI

1. Stäng av instrumentet och skjut ut batteriluckan. Byt ut batteriet mot att NEDA typ 1604 eller motsvarande 9V alkaliskt batteri. Satt tillbaka luckan.

2. Ta ut batteriet nar LAN-1 inte anvands under en langre period.
