Tipo de producto	Probador de cables de red LAN-1
Marca	Amprobe
Modelo	LAN1
Dimensiones	130 x 64 x 38 mm (5,1 x 2,2 x 1,5 pulgadas)
Peso	0,6 kg (1,2 lb)
Alimentación	Pila 9 V (tipo 006P, IEC 6F22 o NEDA 1604); autonomía aproximadamente 20 horas (alcalina)
Funciones principales	Prueba de continuidad, roturas, cortocircuitos y cables mal dispuestos; análisis automático y manual; prueba en bucle y prueba remota; avisador sonoro de error; retención de pantalla
Tipos de cables compatibles	10/100 base-T, 10 base-2, RJ45, AT&T 258A, EIA/TIA 568A/568B, Token Ring
Conectores	RJ45 (entrada y salida), BNC (mediante cables suministrados)
Pantalla	Indicadores LED verdes (fuente) y rojos (prueba); indicador de pila baja
Longitud máxima de línea	300 metros
Seguridad	No usar en circuitos bajo tensión; no exponer a la humedad; no usar en atmósfera explosiva; no conectar a tierra
Mantenimiento y limpieza	Limpiar con un paño suave humedecido con una solución ligera de agua y detergente; no usar disolventes clorados o hidrocarburos aromáticos
Piezas de repuesto y reparabilidad	Cambio de pila por el usuario; otras reparaciones en centro autorizado; garantía 1 año
Contenido del paquete	Probador LAN-1, módulo de conexión remota, pila 9V, cable RJ45-BNC hembra, cable RJ45-BNC macho, cable RJ45-RJ45, conector BNC hembra-hembra, manual de instrucciones
Información general	Conforme a las directivas CE; no conectar a redes públicas

Preguntas frecuentes - LAN1 Amprobe

¿Cómo realizar una prueba de cable en bucle?

Para una prueba en bucle, conecte ambos extremos del cable (con conectores RJ45) en las tomas OUT e IN del probador. Encienda el aparato con el botón de encendido/apagado, luego presione AUTO o MAN para iniciar el análisis.
La prueba automática recorre las líneas 1 a 8 y tierra de forma continua.
La prueba manual permite pasar de una línea a otra con el botón TEST.

¿Cómo usar el módulo de conexión remota?

Para probar un cable cuyos extremos están distantes, conecte un extremo del cable en la toma OUT del probador, y el otro extremo en el módulo de conexión remota. Encienda el probador y presione AUTO o MAN. Los resultados de las líneas (indicadores rojos) se muestran en el módulo remoto.

¿Qué significan los indicadores verdes y rojos?

Los indicadores verdes (lado de emisión) indican los números de pines probados. Los indicadores rojos (lado de recepción) indican la continuidad: un indicador rojo encendido significa que la línea correspondiente está conectada; un indicador apagado indica una rotura. En caso de cortocircuito, dos indicadores rojos permanecen encendidos simultáneamente.

¿Cómo reemplazar la pila del probador LAN-1?

Apague el aparato. Deslice la tapa del compartimento de pilas. Reemplace la pila usada por una pila alcalina 9V de tipo NEDA 1604 o equivalente. Vuelva a colocar la tapa. Retire la pila si el aparato no se usa durante un período prolongado.

¿Qué tipos de cables se pueden probar con el LAN-1?

El probador admite cables 10/100 base-T, 10 base-2, modulares RJ45, así como las configuraciones AT&T 258A, EIA/TIA 568A, EIA/TIA 568B y Token Ring. También se puede usar con conectores BNC mediante los cables adaptadores suministrados.

¿Qué hacer si el aparato no enciende?

Verifique la pila presionando el botón BATT. Si el indicador no se enciende, reemplace la pila. Asegúrese de que la batería esté bien instalada. Si el problema persiste, contacte a un centro de servicio autorizado de Amprobe.

¿Puedo probar un cable bajo tensión?

No, nunca use el LAN-1 en circuitos bajo tensión. Esto presenta riesgo de electrocución y puede dañar el aparato. El probador está diseñado solo para cables sin tensión.

¿Cuál es la autonomía de la pila?

Con una pila alcalina 9V, la autonomía es de aproximadamente 20 horas en funcionamiento continuo. El indicador de pila baja se enciende cuando el voltaje baja de 7V.

¿Cómo interpretar los resultados de la prueba?

- Continuidad: un indicador rojo se enciende en la línea correspondiente.
- Rotura: el indicador rojo permanece apagado.
- Cortocircuito: dos indicadores rojos se encienden simultáneamente (ej. pines 2 y 3).
- Cables mal dispuestos: los indicadores rojos se encienden en los pines incorrectos (ej. pin 2 encendido en lugar del 6).
El avisador sonoro suena en caso de error.

¿Dónde encontrar piezas de repuesto o reparar el aparato?

Para reparaciones en garantía o fuera de garantía, contacte a su distribuidor autorizado de Amprobe o a un centro de servicio. Los datos de contacto están disponibles en el sitio web www.amprobe.com. El reemplazo de la pila puede ser realizado por el usuario; cualquier otra intervención debe ser confiada a personal calificado.

MANUAL DE USUARIO LAN1 Amprobe

Comprobador de cables LAN

Manual de uso

LAN1_Rev001

Reservados todos los derechos.

Garantía limitada y limitación de responsabilidad

Su producto Amprobe está libre de defectos de material y mano de obr durante 1 ano a partir de la Fecha de adquisión.Esta garantía no cubre fusibles, baterías descartables o daños que Sean consecuencia de accidentes, negligencia, uso indebido, alteración, contaminación o conditiones anormales de uso o Manipulación. Los revendedores no están autorizados a extendir贯穿na另外一个 garantía en nombre de Amprobe. Para Obtener增值服务 durante el periodo de garantía, devuela el producto con un comprobante de comprar a un centro de service autorizzato por Amprobe de equipos de comprobación o a un concesionario o distribuidor de Amprobe. Consulte la sección Reparación para Obtener información más detallada. ESTA GARANTÍA CONSTITUYE SU UNICO RESARCIMIENTO. LAS DEMÁS GARANTÍAS, TANTO EXPRESAS O IMPLICITAS COMO ESTATUTARIAS, INCLUYENDOS LAS GARANTÍAS IMPLICITAS DE ADECUACION PARA UN PROPÓSITO DETERMINADO O COMERCIABILIDAD, QEDAN POR LA PRESENTE DESCONOCIDAS. EL FABRICANTE NO SERÁ RESPONSABLE DE NINGUN DANÜO O PÉRDIDA, TANTO ESPECIAL COMO INDIRECTO, CONTINGENTE O RESULTANTE QUE SURJA DE CUALQUIER CAUSA O TEORIA. Debido a que ciertos Estados o País no permiten la exclusion o limitación de una garantía implicita o de los días contentes o resultantes, esta limitación de responsabilidad puede no registrar para usted.

Reparación

Todas las herramrientas de prueba devueltas para calibracion o reparacion cubierta o no por la garantia deben estar accompanies por lo suiviente: su nombre, el nombre de la compania, la direccion, el numero de téléphone y una prueba de compra. Además, incluya una breve descripción del problema o del serviceo solicitado y los conductores de prueba del medidor. La reparación fuera de garantía o los cargos de reemplazo deben remitirse en la forma de un cheque, un giro postal, una tarjeta de credito con fecha de vencimiento o unaorden de compra pagadora a Amprobe Test Tools.

Reparaciones y reemplazos cubiertos por la garantía (todos los País)

Sirvase leer la declaración de garantía y compruebe su batería antes de solicitar la reparación. Durante el periodo de garantía, cualquier herramienta de comprobación defectuosa pueda ser devuelta a su distribuidor de Amprobe Test Tools para un intercambio por el mismo producto u other similar. Consulte la sección "Where to Buy" del situio www.amprobe.com en Internet para Obtener una lista de los distribuidores cercanos austed. Asimismo, las unidades de reparación en garantía y las unidades de reemplazo en los Estados Unidos y Canadá también poderen enviarse al Centro de servicios Amprobe Test Tools (consulte la direccion más abajo).

Reparaciones y reemplazos no cubiertos por la garantía (Estados Unidos y Canada)

Las reparaciones fuera de la garantía en los Estados Unidos y Canadá deben enviarse a un Centro de servicios de Amprobe Test Tools. Llamé a Amprobe Test Tools o Solicite en su punto de compra para poder las tarifas actuales de reparación y reemplazo.

En Estados Unidos En Canadá

Reparaciones y reemplazos no cubiertos por la garantía (Europa)

El distribuidor de Amprobe Test Tools pueda reemplazar las unidades vendidas en Europa no cubiertas por la garantía por un costo nominal. Consulte la sección "Where to Buy" del situ www.amprobe.com en Internet para Obtener una lista de los distribuidores cercanos a usted.

Dirección para envío de correspondencia en Europa*

79286 Glottertal, Alemania

Tel.: [phone] - 0

*Solo correspondencia. En esta direc tion no se realizan reparaciones ni reemplazos. Los clientse europeos deben ponerse en contacto con su distribuidor).

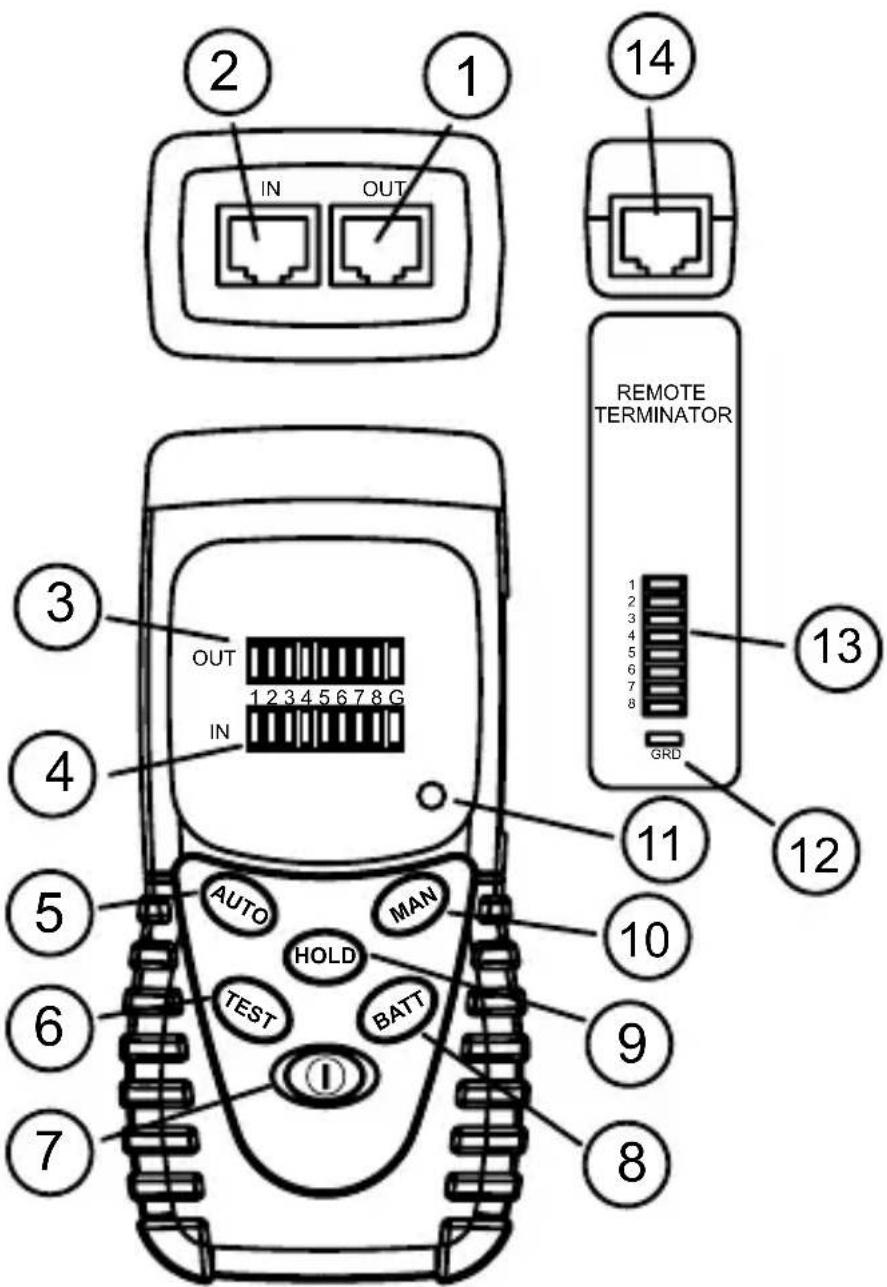

Toma RJ45 del extremo de origen (OUT).
Toma RJ45 del extremoreceptor (IN).
3 Indicadores LED del extremo de origen (OUT) verde.
Indicadores LED del extremo receptor (IN) rojo.
Botón de exploración AUTO.
6 Botón TEST para prueba MANUAL.
7 Botón de ENCENDIDO/APAGADO.

8 Botón BATT de prueba de bateria.
9 Botón HOLD.
10 Botón de exploración MANUAL.
Indicador de bateria baja.
Indicador LED de terminador remoto de cable a tierra.
Indicadores LED de terminator remoto de lines de datos.
Toma RJ45 del terminator remot.

Simbolos 37
Desembalaje e inspeccion 37
Introduccion 37
Operación 38
Prueba de bucle invertido (cable con dos extremos en el mesmo situo) ....38
Prueva remota (cable con los dos extremos en sitios distinctos) 38
Hold 38
Ejemplos de pruebas 39
Especificaciones 39
Mantenimiento y reparacion 40
Reemplazo de baterias 40

A!	Consulte el manual.	B	No se deshaga de este producto utilizingo los servicios Municipales de recoleccion de desechos sin clasificar.
C	Cumple con las principales normas australianas.	C€	Cumple las directivas de la Unión Europea.
X	Este equipo no se debe conectar a redes de通讯aciones Públicas, como sistemasTelefonicos activos.

Advertencias y precauciones

NO utilise en circuitos con tension. Estos niveles de voltaje presentan un potencial peligro de descarga electrica al usuario.

Paraatarlosriesgosdedescargaeléctrica,observe las precauciones· correctas deseguidadaltrabajo con voltajesdemasde60VdeCCo 30V deCArms.

Asegürese de no estar connectado a tierra@mlead.

No encienda el instrumento en una atmósfera explosiva.

Para reducir el riesgo de incendio o descarga electrica, no exponga este • producto a la lluvia o a la humedad.

DESEMBALAJE INSPECCION

La caja de envío debe incluir:

1 comprobador de cables LAN-1
1 terminatorremoto
1 batería de 9 voltios
1 cable RJ45 a BNC hembra
1 cable RJ45 a BNC macho
1 cable RJ45 a RJ45
1 conector hembra BNC a hembra BNC
1 manual de uso

Si algo nido de los elementos estuviera danado o faltara, devuelva el paquete completo al lugar de compra para hacer un cambio.

INTRODUCCION

El comprobador de cables LAN-1 está Diseño para comprobar circuitos abiertos, cortocircuitos e instalaciones mal cableadas.

Capacidades de comprobación:

Comprobación de configuración de pines para cable 10/100 base-T, 2 cables base-10, cables modulares RJ45, cables AT&T 258A, cables EIA / TIA 568A/568B, cables Token Ring, etc.

Verificacion de continua de cables, circuitos abiertos, cortocircuitos o cableado Incorrecto.

Comprobación de cables instalados en placas de pared o paneles de unión · mediante el modulo determinationremota.

El zumbador suena para advertir de erros.

OPERACION

Pulse el botón 1. ① para encender el equipo. Si no hay ningún cable conectado, o si el cable es defectuoso, sonaré el zumbador.

Pulse BATT para comprobar que el voltaje operativo es correcto. Si la 2. bateria tiene menos de 7 voltios, el LED BATT no se encenderá y el LAN-1 no funciona bien.

LosindicadoresLEDverdessonlosindicadoresdela fuente.Los3. indicadoresLED rojosson losindicadoresdecomprobacion.Cuando losindicadoresLED rojosestanencendidos,significaqueexistecontinuidad en la linea del cable.Cuando losindicadoresLED rojosestanencendidos, significa que linea del cable estáabierta.

Prueva de bucle invertido (cable con dos extremos en el mesmo situo)

Conecte el cable queiene terminaciones RJ-45 en ambos extremos en los 1. zócalos de prueba IN y OUT.

Pulse el botón 2. ① para encender el equipo. Pulse AUTO (predeterminado) o el botón MAN para起初ar la exploración.

La exploración AUTOMÁTICA pasado por las lineas de la 1 a la 8 y por 3. Tierra (si está conectada) y se repetirá hasta que se detenga.

La exploración MANUAL usa el modo manual y con TEST, las lines se 4. comprobarán de una en una.

Prueva remota (cable con los dos extremos en sitios distinctos)

Conecte un extremo del cable al conector OUT.1.

Conecte el TERMINADOR REMOTO al除外 del cable sometido 2. a comprobacion.

Pulse el botón 3. ① para encender el equipo. Pulse AUTO (predeterminado) o el botón MAN para iniciaar la exploración.

La exploración AUTO pasará por las lineas de la 1 a la 8 y por tierra (si está 4. connectada) y se repetirá hasta que se detenga.

La exploración MANUAL usa el modo manual y con TEST, las lines se 5. comprobarán de una en una.

Los resultados de la comptabilidad de la linea (LED rojos) se muestran en 6. el terminator remoto.

Hold

El botón HOLD almacena el error indicado en pantalla y detiene la comprobación. Pulse el botón HOLD para volver al funciona normal.

EJEMPLOS DE PRUEBAS

Continuidad Verde

El pin 2iene continuidad 1 2 3 4 5 6 7 8 G

Rojo

Abierto Verde

El pin 2 está abierto 1 2 3 4 5 6 7 8 G

Rojo

Cortocircuito Verde

Los pines 2 y 3

están cortocircuitados 1 2 3 4 5 6 7 8 G

Rojo

Mal cableado Verde

Los pines 2 y 6 estan

mal cableados 12345678G

Rojo

ESPECIFICACIONES

Generales

Pantalla: LED rojo y verde

Bateria: 9 V, 006P o IEC 6F22 o NEDA 1604

Indicador de bateria bajo: El indicator LED no se enciende al pulsar el boton BATT

Duración de la bateria: Unas 20 horas (Bateria alcalina)

Ambiente: Funcionamento en interiores, altitud maxima 2.000 m (6.561 pies)

Temperatura/Humedad:

Operación: 0 a 40 °C (32 a 104 °F), 10 a 70 % HR

Almacenamento: -10 a 60 °C (14 a 140 °F), 10 a 90 % HR

Dimisión: 130 × 64 × 38 ~mm (5,1 x 2,2 x 1,5 pulg)

Peso: 0,6kg (1,2 libras)

CE-EMC: EN61326-1 Este producto cumple con los requisitos de las siguientes directivas de la comunidad europea: 89/336/EEC (compatibiliad electromagnética) y 73/23/EEC (baja tensión) tal como fue modificada por 93/68/EEC (marca CE). Sin embargo, la presencia de impulsos electricos o Campos electromagnéticos intensos cerca del equipo pueda perturbar el funciona del circuito de medicación. Los instrumentos de medicación

tambien responderan a senales no deseadas que poderan estar presentes en el circuito de medicacion. Los sistemas deben tener con cuidado y tomar las precauiones apropiadas paraatar resultados erroneos alrealizar medicaciones en presencia de interferencia electrònica.

Eléctricas

Longitud maximizinga de linea: 300 metros

Tipos de conectores: RJ45, BNC

NO utilise en circuitos con tension.

MANTENIMIENTO Y REPARACION

Si parece que el comprobador no funciona bien, realice los pasos siguientes para identificar la causa del problema.

Pulse el botón BATT para comprobar la bateria. Cambie inmediamente 1. la bateria si el indicator LED no se enciende.

Repase las instrucciones de funciona por si hubiera cometidoalgún 2. error en un procedimiento.

Excepto cambiar la bateria,该如何 reparación del medidor deben落户la a cabo exclusivamente un centro de servicios autorizado por la fabricula u otro personalriallicado para reparación de instrumentos. El panel frontal y la caja pueda limpiarse con una solución suave de detergente y agua.

Aplique solo un poquito de dicha solución con un paño suave y sequelo por completo antes de su utilizacion. No utilise hidrocarburos aromatizados ni solventes clorados para la limpieza.

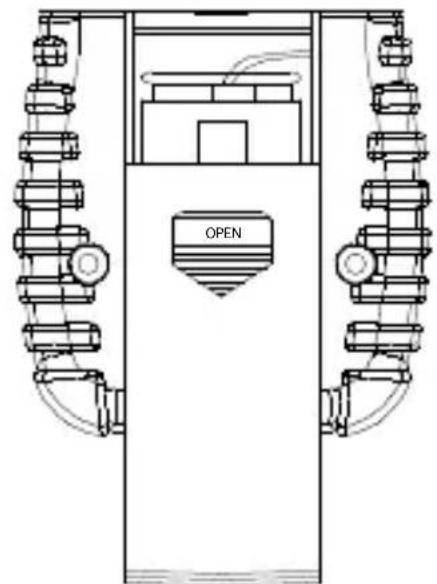

REEMPLAZO DE BATORIAS

1. Apague el medidor y deslice la tapa de la bateria para quitarla. Reemplace la bateria con una NEDA de tipo 1604 o alcalina equivalente de 9 V. Vuelva a colocar la tapa.

2. Quite la bateria si no piensa usar el LAN-1 durante un periodo largo.

Reemplazo de baterias

LAN-1
