MANUALE UTENTE LAN1 Amprobe
LAN1_Rev001© 2008 Amprobe Test Tools.Tutti i diritti riservati. LAN-1 Tester per cavi LAN Manuale d’Uso Italiano26 Garanzia limitata e limitazione di responsabilità Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. I rivenditori non sono autorizzati a offrire nessun’altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA È IL SOLO RICORSO A DISPOSIZIONE DELL’ACQUIRENTE E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITÀ O DI IDONEITÀ PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l’esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l’acquirente. Riparazioni A tutti gli strumenti di misura restituiti per interventi in garanzia o non coperti dalla garanzia, oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell’azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una breve descrizione del problema o dell’intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all’ordine di Amprobe
Test Tools. Sostituzioni e riparazioni in garanzia – Tutti i Paesi Si prega di leggere la garanzia e di controllare la pila prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe
Test Tools per ricevere un prodotto identico o analogo. La sezione “Where to Buy” del sito www.amprobe.com contiene un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviati anche a un centro di assistenza Amprobe
Test Tools, agli indirizzi seguenti. Sostituzioni e riparazioni non coperte dalla garanzia – U.S.A. e Canada Per riparazioni non coperte dalla garanzia, negli Stati Uniti e nel Canada, lo strumento deve essere inviato a un centro di assistenza Amprobe
Test Tools o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni. U.S.A. Canada Amprobe Test Tools Amprobe Test Tools Everett, WA 98203, U.S.A. Mississauga, ON L4Z 1X9 Canada Tel.: 877-AMPROBE (877 267 7623) Tel.: +1 905 890 7600 Sostituzioni e riparazioni non coperte dalla garanzia – Europa Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal rivenditore Amprobe
Test Tools per un importo nominale. La sezione “Where to Buy” del sito www.amprobe.com contiene un elenco dei distributori più vicini. Recapito postale europeo* Amprobe

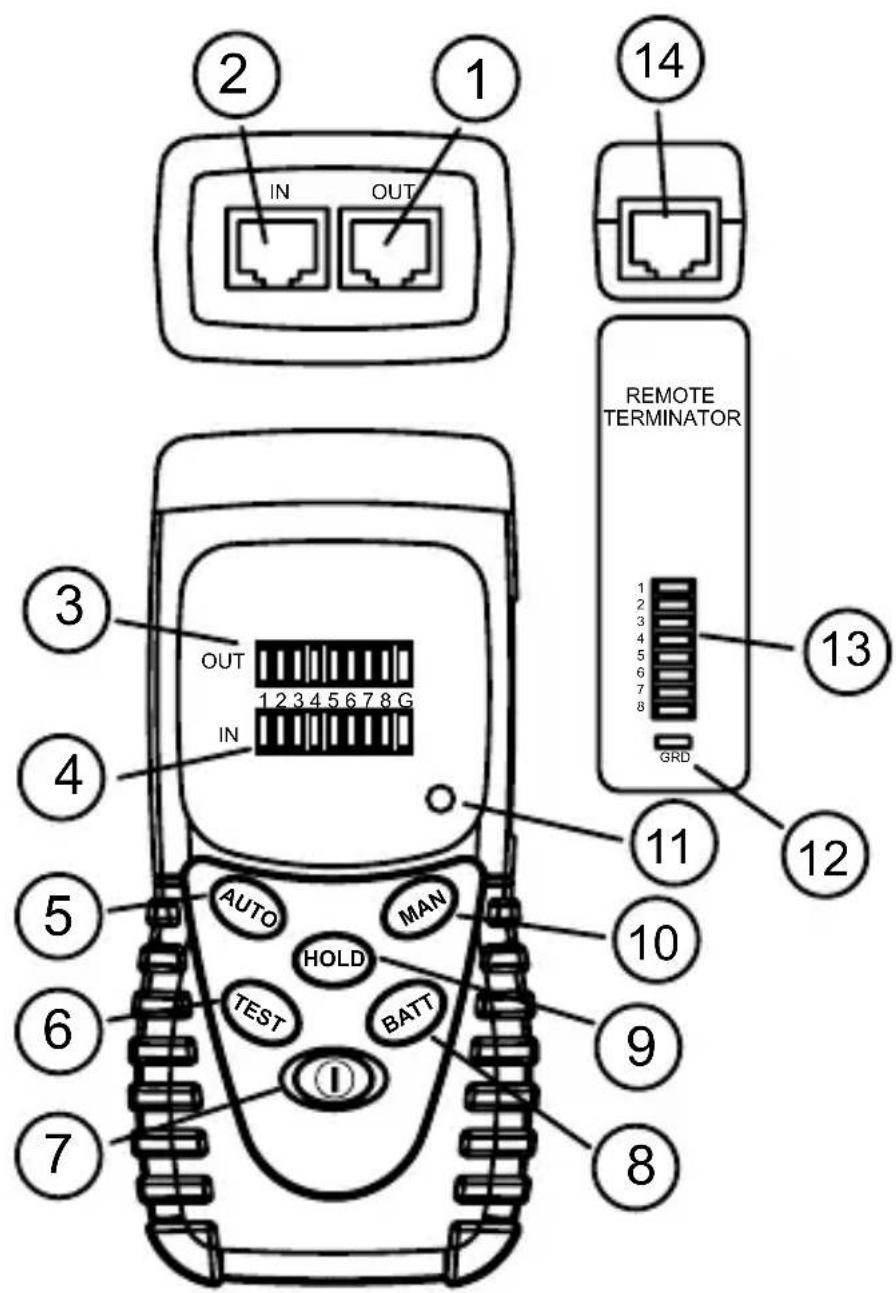

- (Solo per corrispondenza – Non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al rivenditore di zona.)27 HOLD MAN AUTO TEST BATT
Connettore RJ-45 per l’estremità di generazione del segnale (OUT).
Connettore RJ-45 per l’estremità di ricezione (IN).
LED per l’estremità di generazione (OUT), verdi.
LED per l’estremità di ricezione (IN), rossi.
Pulsante di scansione automatica.
Pulsante di accensione/ spegnimento.
Pulsante di test della pila.
Pulsante di scansione manuale.
Spia di bassa carica della pila.
LED della terminazione remota per il filo di terra.
LED della terminazione remota per linee dati.

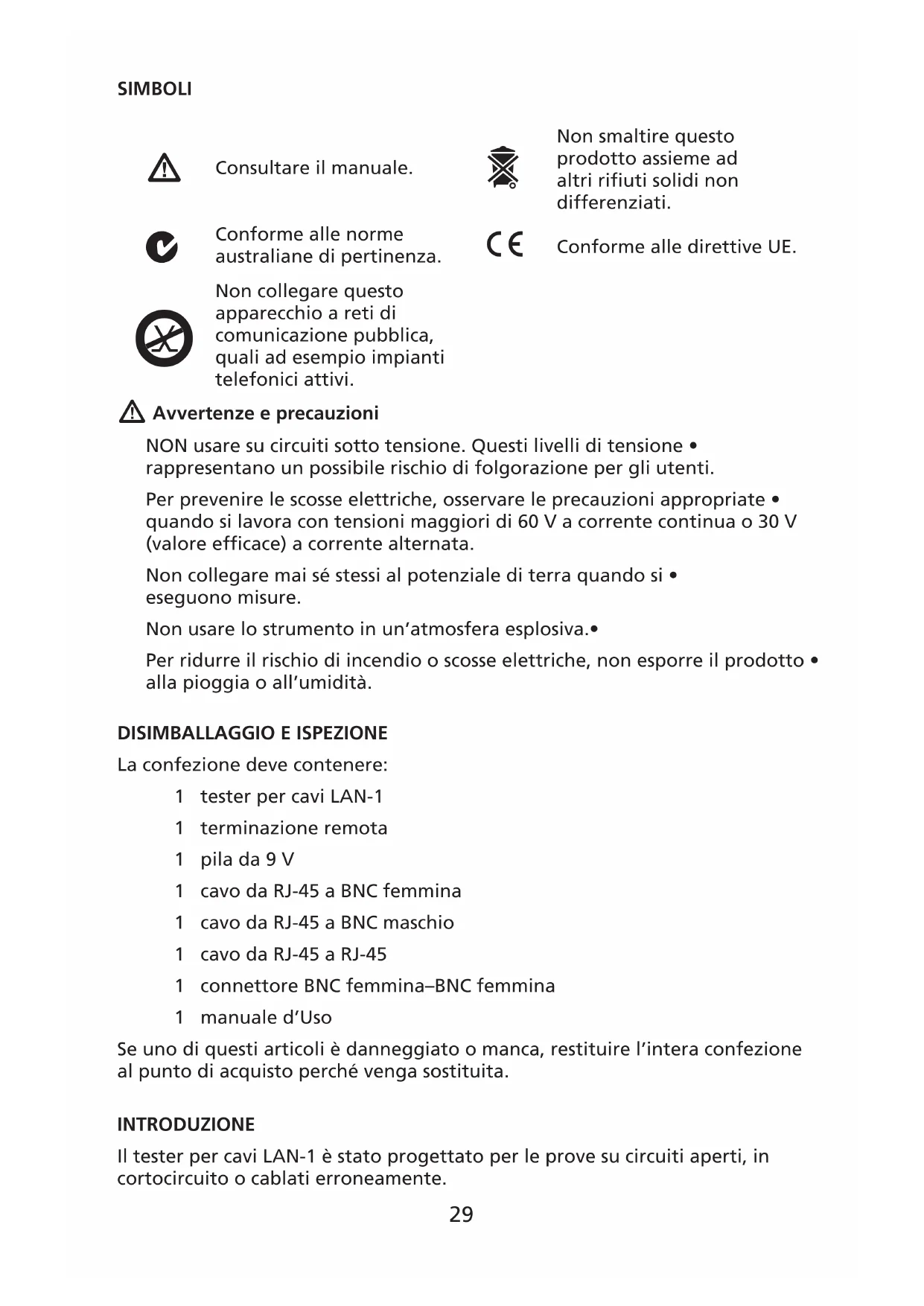

Consultare il manuale.
Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati.
Conforme alle norme australiane di pertinenza.
Conforme alle direttive UE.
Non collegare questo apparecchio a reti di comunicazione pubblica, quali ad esempio impianti telefonici attivi. Avvertenze e precauzioni NON usare su circuiti sotto tensione. Questi livelli di tensione • rappresentano un possibile rischio di folgorazione per gli utenti. Per prevenire le scosse elettriche, osservare le precauzioni appropriate • quando si lavora con tensioni maggiori di 60 V a corrente continua o 30 V (valore efficace) a corrente alternata. Non collegare mai sé stessi al potenziale di terra quando si • eseguono misure. Non usare lo strumento in un’atmosfera esplosiva.• Per ridurre il rischio di incendio o scosse elettriche, non esporre il prodotto • alla pioggia o all’umidità.
DISIMBALLAGGIO E ISPEZIONE
La confezione deve contenere: 1 tester per cavi LAN-1 1 terminazione remota 1 pila da 9 V 1 cavo da RJ-45 a BNC femmina 1 cavo da RJ-45 a BNC maschio 1 cavo da RJ-45 a RJ-45 1 connettore BNC femmina–BNC femmina 1 manuale d’Uso Se uno di questi articoli è danneggiato o manca, restituire l’intera confezione al punto di acquisto perché venga sostituita. INTRODUZIONE Il tester per cavi LAN-1 è stato progettato per le prove su circuiti aperti, in cortocircuito o cablati erroneamente.30 Le caratteristiche di prova sono le seguenti. Test della piedinatura per cavi 10/100 base-T, 10 base-2, modulari RJ-45, • AT&T 258A, EIA / TIA 568A/568B, Token Ring, ecc. Verifica di continuità dei cavi, circuiti aperti, cortocircuiti o cablaggi errati.• Test di cavi collegati a quadri o placche da parete usando il modulo di • terminazione remota. Cicalino di avvertenza in presenza di errori. • FUNZIONAMENTO Premere il pulsante 1. per accendere lo strumento. Se allo strumento non è collegato alcun cavo o se il cavo è difettoso, il cicalino suona. Premere BATT per verificare la tensione di alimentazione. Se la pila ha 2. una carica inferiore a 7 V, il LED BATT non si accende e il tester LAN-1 non funziona correttamente. I LED verdi sono gli indicatori dell’origine. I LED rossi sono gli indicatori di 3. test. Quando i LED rossi sono accesi, indicano continuità nel cavo. Quando sono spenti, indicano un circuito aperto. Test di loopback (cavo con entrambe le estremità nello stesso punto) Collegare il cavo con due terminazioni RJ-45 ai connettori di test IN e OUT.1. Premere il pulsante 2. per accendere lo strumento. Premere il pulsante AUTO (impostazione predefinita) o MAN per iniziare la scansione. La modalità automatica esegue la scansione delle linee da 1 a 8 e della 3. terra (se collegata), ripetendo i test finché non viene fermata. Il pulsante MAN attiva la modalità manuale, mentre il pulsante TEST 4. permette di passare da una linea all’altra. Test remoto (cavo con le estremità in punti diversi) Collegare una estremità del cavo al connettore OUT.1. Collegare la TERMINAZIONE REMOTA all’altra estremità del cavo 2. sotto test. Premere il pulsante 3. per accendere lo strumento. Premere il pulsante AUTO (impostazione predefinita) o MAN per iniziare la scansione. La modalità automatica esegue la scansione delle linee da 1 a 8 e della 4. terra (se collegata), ripetendo i test finché non viene fermata. Il pulsante MAN attiva la modalità manuale, mentre il pulsante TEST 5. permette di passare da una linea all’altra. I risultati dei test sulla linea (LED rossi) sono visualizzati sulla 6. terminazione remota. Hold Il pulsante HOLD permette di salvare la condizione di errore visualizzata e di interrompere il test. Premere HOLD per tornare al normale funzionamento.31
Continuità Verde onooooooo Il pin 2 presenta continuità 1 2 3 4 5 6 7 8 G Rosso onooooooo Circuito aperto Verde onooooooo Il pin 2 è aperto 1 2 3 4 5 6 7 8 G Rosso ooooooooo Cortocircuito Verde onnoooooo I pin 2 e 3 sono in cortocircuito 1 2 3 4 5 6 7 8 G Rosso onnoooooo Errore di cablaggio Verde onooooooo I pin 2 e 6 sono cablati in modo errato 1 2 3 4 5 6 7 8 G Rosso ooooonooo SPECIFICHE Generali Display: LED rossi e verdi Pila: 9 V (006P, IEC 6F22 o NEDA 1604) Spia di pila scarica: Il LED non si accende quando si preme il pulsante BATT. Autonomia della pila: 20 ore circa (pila alcalina) Ambiente: Funzionamento in locali chiusi, altitudine massima 2000 m Temperatura e umidità: Esercizio: Da 0 °C a 40 °C; dal 10 al 70% di umidità relativa Immagazzinaggio: Da -10 °C a 60 °C; dal 10 al 90% di umidità relativa Dimensioni: 130 x 64 x 38 mm Peso: 600 g Compatibilità elettromagnetica: EN61326-1. Questo prodotto risponde ai requisiti delle seguenti direttive della Comunità Europea: 89/336/CEE (compatibilità elettromagnetica) e 73/23/CEE (basse tensioni) modificate dalla direttiva 93/68/CEE (marchio CE). Tuttavia, rumore elettrico o campi elettromagnetici intensi vicino all’apparecchio possono disturbare il circuito di misura. Gli strumenti di misura rispondono anche a segnali indesiderati32 OPEN Sostituzione della pila eventualmente presenti nel circuito di misura. Gli utenti devono esercitare cautela e prendere le opportune precauzioni per evitare risultati falsi quando si eseguono misure in presenza di interferenze elettroniche. Specifiche elettriche Lunghezza massima della linea: ~300 m Tipi di connettori: RJ-45, BNC NON usare su circuiti sotto tensione.
MANUTENZIONE E RIPARAZIONI
Se il tester non sembra funzionare bene, procedere come segue per individuare la causa del problema. Premere il pulsante BATT per controllare la tensione della pila. Sostituirla 1. immediatamente se il LED non si accende. Rileggere le istruzioni per l’uso, per accertarsi di non avere compiuto 2. operazioni sbagliate. Fatta eccezione per la sostituzione della pila, qualsiasi intervento di manutenzione o riparazione dello strumento deve essere eseguito esclusivamente presso un centro di assistenza autorizzato dalla fabbrica o da altro personale di manutenzione qualificato. Il pannello anteriore e l’involucro possono essere puliti con una soluzione di detergente neutro e acqua. Applicare la soluzione in quantità moderata con un panno morbido e lasciare asciugare completamente prima dell’uso. Non usare idrocarburi aromatici o solventi clorurati per la pulizia.

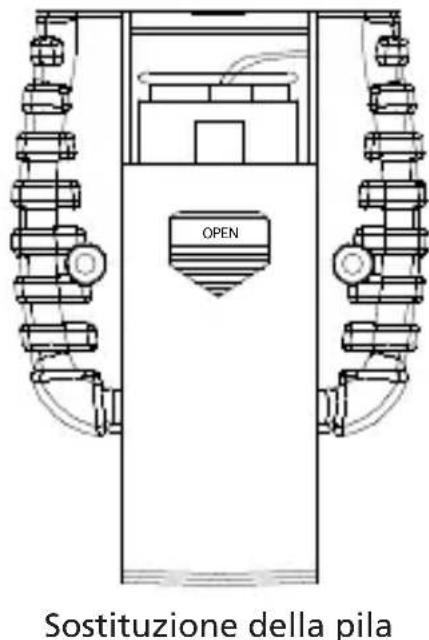

SOSTITUZIONE DELLA PILA
1. Spegnere lo strumento e togliere il coperchio della pila facendolo scorrere.
Sostituire la pila scarica con una NEDA tipo 1604 o con una pila alcalina da 9 V equivalente. Reinstallare il coperchio.
