BEDIENUNGSANLEITUNG LAN1 Amprobe

Alle Rechte vorbehalten.

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass these Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. These Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweiten. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu behmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhandlender-Distributoren einsenden. Nahere Einzelheiten siehe Abschnitt "Reparatur". DIESE GWAHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN GWAHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICHIVE VORGESCHRIEBENE, EINSCHLIESSLICH DER GESETZLICHEN GWAHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN-ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE Auf BELIEBIGER URSACHE ODER RECHTSTHEorie BERUHEN. Weil eine Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit-oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Allen Geräten, die innerhalb oder außerhalb des Garantiezeitraums zur Reparatur oder Kalibrierung eingesendet werden, müssen mit folgenden Informationen und Dokumenten versehen werden: Name des Kunden, Firm name, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte dem Messgerat eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen beilegen. Die Gebühren fur außerhalb des Garantiezeitraums durchgeführte Reparaturen oder fur den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe Test Tools formuliert werden.

Garantiereparaturen und -austausch - alle Länder

Bitte die Garantiererklarung lessen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantiperiode konnen alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus konnen in den USA und in Kanada Geräte an ein Amprobe Test Tools ServiceCenter (siehe Adresse unter) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Ersatz außerhalb des Garantiezeitraums - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe Test Tools oder der Verkaufsstelle.

In den USA: In Kanada:

Reparaturen und Austausch außerhalb des Garantiezeitraums - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Correspondenzanschrift für Europa*

79286 Glottertal, Deutschland

Tel.: [phone] - 0

*Nur Korrespondenz -Keine Reparaturen und kein Umtausch unter dieser Anschrift.

Kunden in Europa wenden sich an den zuständigen Distributor.)

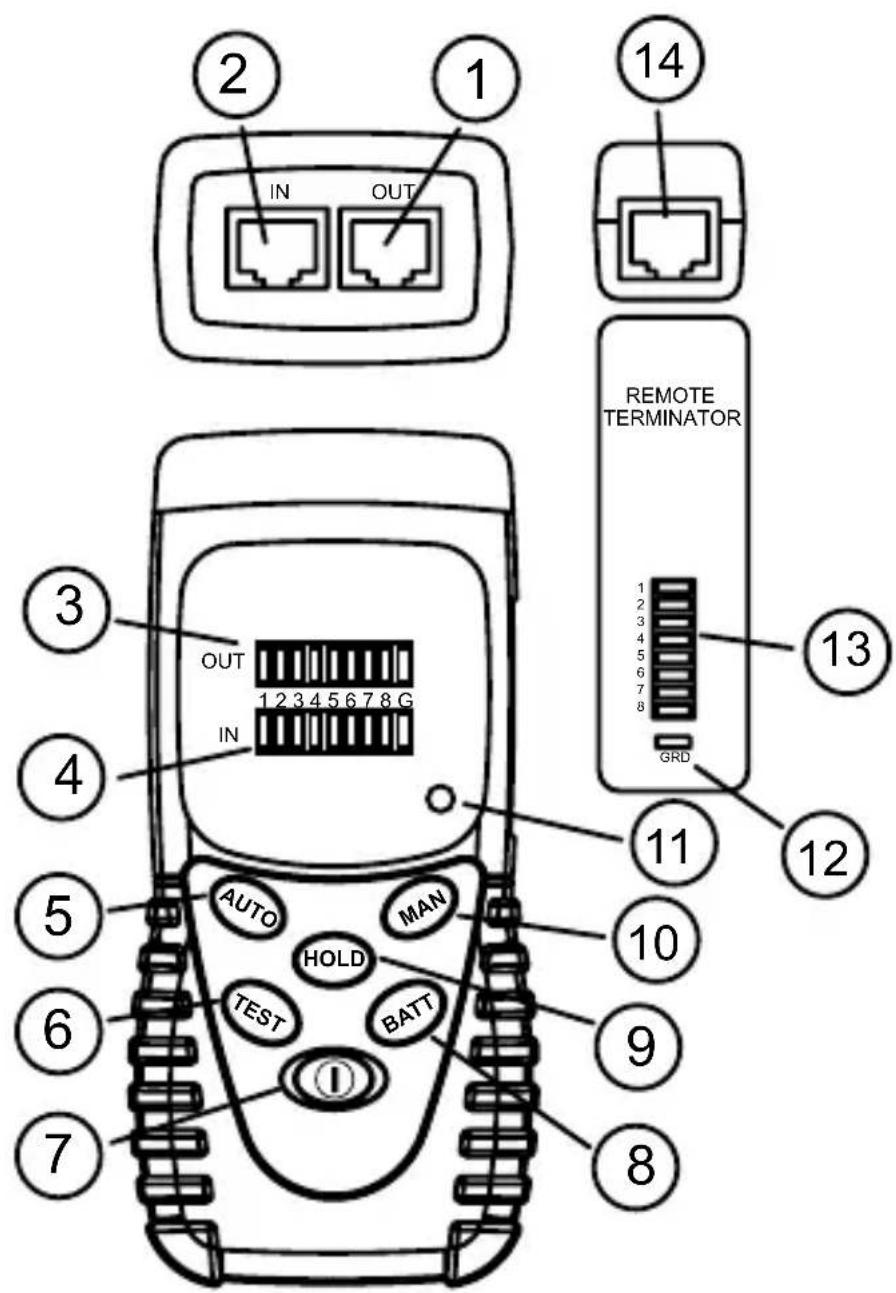

RJ45-Buchse fur Ausgabe (OUT).
RJ45-Buchse fur Eingabe (IN).
3 LED-Anzeiger für Ausgabe (OUT) Grün.
LED-Anzeiger für Eingabe (IN) Rot.
AUTO-Scan-Taste.
TEST-Taste für MANUELLEN Test.
EIN-/AUS-Taste.

BATTERietest-Taste.
HOLD-Taste.
10 MANuell-Scan-Taste.
Anzeiger fur schwache Batterie.
Remote Terminator-LED-Anzeiger für Erdleiter.
Remote Terminator-LED-Anzeiger für Datenleitungen.
Remote Terminator-RJ45-Buchse.

Symbole 21
Auspacken und Überprüfen 21
Einführung 21
Bedienung 22

Schleifentest (Kabel mit zwei Enden an einem Standort) 22
Remote-Test (Kabel mit zwei Enden an entsprechenden Standorten) .....22
Hold 22

Testbeispiele 23
Spezifikationen 23
Wartung und Reparatur 24
Ersetzen der Batterie 24

Δ	Im Handbuch nachlesen.	Δ	Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.
C	Übereinstimmung mit den relevanten australischen Normen.	C €	Übereinstimmung mit EU-Vorschriften.
×	Dieses Gerät nicht an öffentliche Kommunikations- netzwerke (z.B. aktive Telefon systeme) anschlossen.

Warn- und Vorsichtshinweise

Nicht an stromfuhrenden Schaltkreisen verwenden. Diese Spannungen • stellen eine Stromschlaggefahr für den Bediener dar.

Zur Vermeidung von Stromschlaggefahr bei Arbeiten mit Spannungen • oberhalb 60 V Gleichspannung bzw. 30 V Wechselspannung eff. die ordnungsgemäßen Sicherheits vorkehrungen einhalten.

Sich selbst isolieren, wenn Messungen durchgeführt werden.

Das Messgerät nicht in Umgebungen mit explosiven Gasen betreiben.

Um das Risiko von Feuer und Stromschlag zu verringn, diesen Produkt nicht Regen oder Feuchtigkeit aussetzen.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 LAN-1 Kabeltester
1 Remote Terminator
1 9-Volt-Batterie
1 RJ45 auf BNC-Kabel (Buchse)
1 RJ45 auf BNC-Kabel (Stecker)
1 RJ45 auf RJ45-Kabel
1 BNC (Buchse) auf BNC-Steckverbinder (Buchse)
1 Bedienungshandbuch

Wenn einer dieser Artikel beschädigt ist oder feht, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.

EINFUHRUNG

Der LAN-1 Kabeltester eignet sich zum Testen von offenen, kurzgeschlossenen und falsch verdrahteten Schaltkreisen von Kabelinstallationen.

Die Testfunktiona!at umfasst:

Testen der Stiftbelegung für 10/100 Base-T-Kabel, 10 Base-2-Kabel, RJ45-Kabel, AT&T 258-Kabel, EIA / TIA 568A/568B-Kabel, Token Ring-Kabel usw.

Verifizieren von Kabeldurchgang, offen, kurzgeschlossenen oder falsch verdrahteten Schaltkreisen.

Testen installerierter Kabel an Anschlussdose oder Rangierfeld unter

Verwendung des Remote Terminator-Moduls.

Summer-Warnton fur Fehlerbedingung.

BEDIENUNG

Die Taste 1. ① drucken, um EINZUSCHALTEN. Falls kein Kabel angeschlossen bzw. das Kabel defekt ist, ertont der Summer.

BATT drücken, um korrekte Betriebsspannung zu verifizieren. Falls die 2. Batteriespannung weniger als 7 Volt beträgt, leuchtet die BATT-LED nicht auf und der LAN-1 Funktioniert nicht ordnungsgemäß.

Grüne LEDs sind Quellenanzeiger. Rote LEDs sind Testanzeiger. Rote 3. leuchtende LEDs zeigen Kabeldurchgang an. Rote, nicht leuchtende LEDs zeigen offene Kabel an.

Schleifentest (Kabel mit zwei Enden an einem Standort)

Kabel mit RJ45-Abschlüssen an beiden Enden an die Testanschlüsse IN und 1. OUT anschließen.

Die Taste 2. ① drücken, um EINZUSCHALTEN. AUTO (Standard) oder MAN drücken, um den Scan-Vorgang zu starten.

AUTO-Scan durchlauft die Leitungen 1 bis 8 plus Erde (falls angeschlossen) 3. und wiederholt sich, bis der Vorgang abgebrochen wird.

MAN-Scan schaltet in den manuellen Modus und TEST durchläuft 4. verschiedene Leitungen.

Remote-Test (Kabel mit zwei Enden an entsprechenden Standorten)

Ein Kabelende an den Anschluss OUT anschließen.1.

Den REMOTE TERMINATOR an das andere Ende des zu prüfenden Kabels 2. anschließen.

Die Taste 3. ① drucken, um EINZUSCHALTEN. AUTO (Standard) oder MAN drucken, um den Scan-Vorgang zu starten.

AUTO-Scan durchläuft die Leitungen 1 bis 8 plus Erde (falls angeschlossen) 4. und wiederholt sich, bis der Vorgang abgebrochen wird.

MAN-Scan schaltet in den manuellen Modus und TEST durchläuft 5. verschiedene Leitungen.

Leitungstestergebnisse (rote LEDs) werden auf dem Remote Terminator 6. angezeigt.

Hold

Die Taste HOLD speichert die angezeigte Fehlerbedingung und stoppt den Testvorgang. Die Taste HOLD drücken, um zum Normalbetrieb zurückzukehren.

TESTBEISPIELE

Durchgang Grun

Stift 2 hat Durchgang 1 2 3 4 5 6 7 8 G

Rot

Offen Grun

Stift 2 ist offen 1 2 3 4 5 6 7 8 G

Rot

Kurzschluss Grun

Die Stifte 2 und 3 sind

kurzgeschlossen 12345678G

Rot

Fehlverdraughtung

Grün

Die Stifte 2 und 3 sind

falsch verdrahtet

12345678G

Rot

SPEZIFKATIONEN

Allgemein

Anzeige: Rote und grüne LEDs

Batterie: 9 V, 006P oder IEC 6F22 oder NEDA 1604

Anzeige für schwache Batterie: LED-Anzeige leuchtet nicht, wenn die Taste BATT gedrückt wird

Batterielebensdauer: Ungefahr 200 Stunden (Alkalibatterie)

Umgebung: Betrieb in Gebäuden, max. Höhenlage 2000 m

Temperatur / Feuchtigkeit:

Betrieb: 0 bis 40^ , 10 bis 70% RH

Lagerung: -10 bis 60^, 10 bis 90% RH

Abmessungen: 130 × 64 × 38 ~mm

Gewicht: 0,6 kg

CE-EMV: EN61326-1. Dieses Produkt erfüllt die Anforderungen der folgenden EU-Richtlinien: 89/336/EEC (Elektromagnetische Verträglichkeit) und 73/23/EEC (Niederspannung) mit dem Zusammenhang 93/68/EEC (CE-Kennzeichnung). Elektrisches Rauschen oder intensive elektron magnetische Felder in der Höhe des Geräts konnen jedoch den Messschaltkreis stären.

Messgeräte reagieren auch auf unerwünschte Impulse/Signale, die unter Umständen im Messschaltkreis vorkommen. Die Benutzer themselves die nötige Sorgfalt walten halten und geeignete Vorkehrungen treffen, um irreführende Ergebnisse bei Messungen zu vermeiden, wenn elektronische Störeinflüsse vorhanden sind.

Elektrik

Maximale Leitungslänge: 300m

Anschlusstypen: RJ45, BNC

NICT an stromfuhrenden Schaltkreisen verwenden.

WARTUNG UND REPARATUR

Wenn ein Fehlverhalten während des Betriebs des Testers vermutet wird, sollen den folgenden Schritte durchgeführt werden, um die Ursache des Problems/genau zu bestimmen.

Die Taste BATT drücken, um die Batterie zu prufen. Die Batterie sofort 1. ersetzen, falls der LED-Anzeiger nicht zu leuchten beginnnt.

Die Bedienungsanleitungen studieren, um mögliche Fehler bei der 2. Bedienung zu erkennen.

Außer dem Ersetzen der Batterie sollenn Reparaturen am Messgerät ausschließlich durch werkseitig autorisiertes Servicepersonal oder andere Fachpersonal durchgeführt werden. Die Vorderseite und das Gehäuse konnen mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung sparlich mit einem weichen Tuch anwenden und das Gerät vor Gebrauch vollständig trocknen setzen. Keine aromatischen Kohlenwasserstoffe oder Chlorlösungsmittel zur Reinigung verwenden.

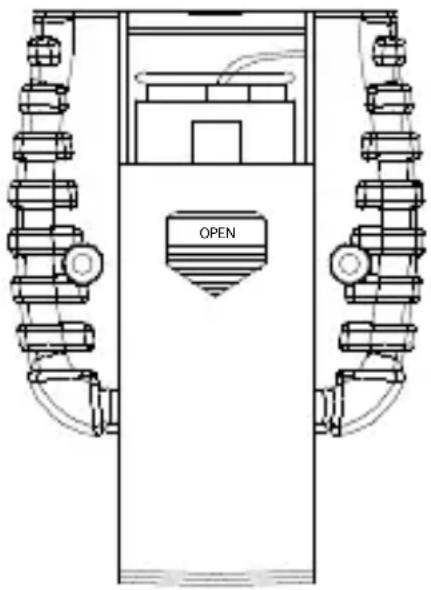

ERSETZEN DER BATTERIE

1. Das Messgerät ausschalten und die Batterieabdeckung aufschieben.

Die Batterie durch eine NEDA Typ 1604 oder eine gleichwertige

9-V-Alkalibatterie ersetzen. Die Abdeckung wieder anbringen.

1. Die Batterie entfernen, wenn der LAN-1 langere Zeit nicht verwendet wird.
