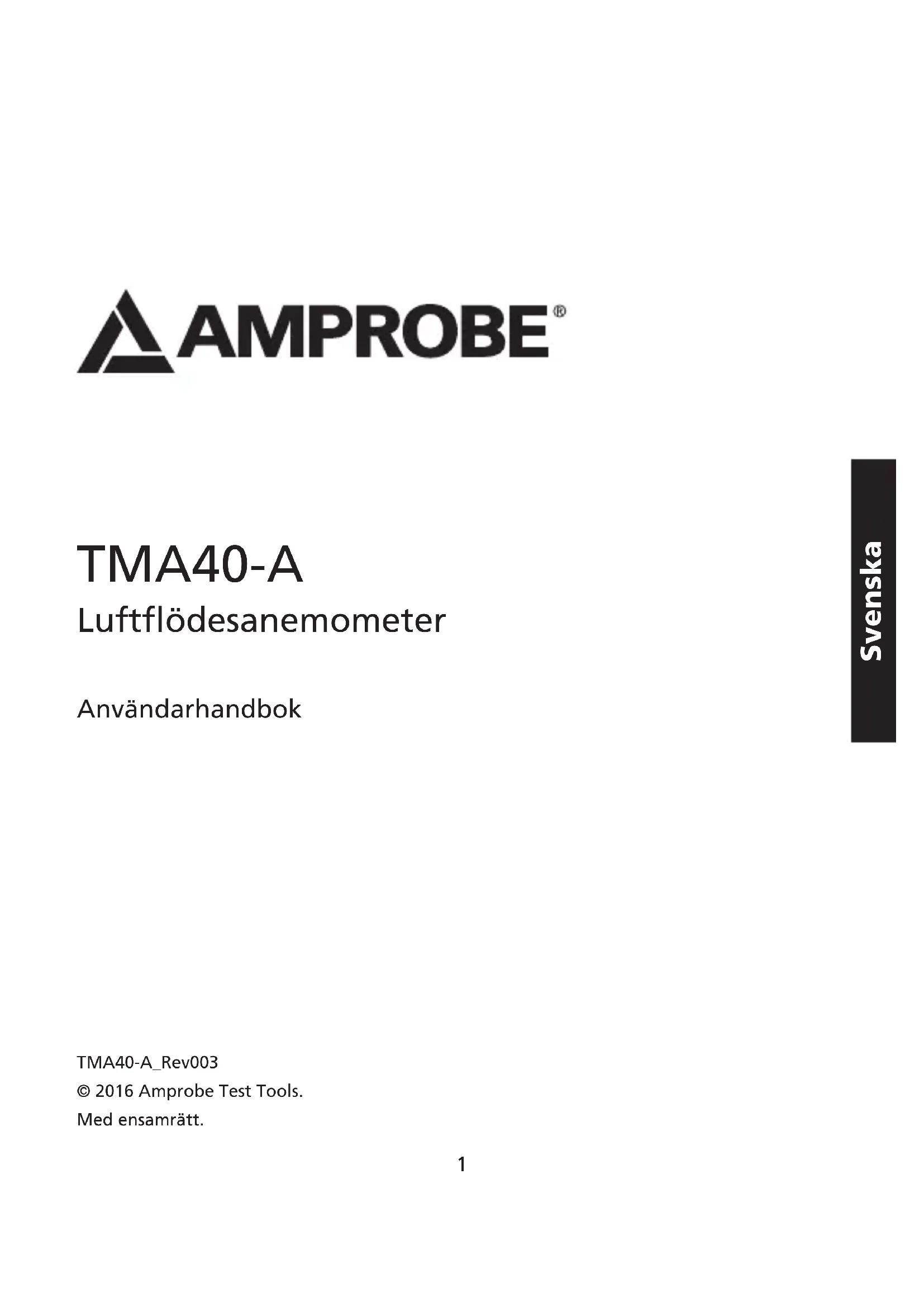

BRUKSANVISNING TMA40A Amprobe

Luftflödesanemometer

Anvandarhandbok

TMA40-A_Rev003

Begränsad garanti och begrönsning av ansvar

Din Amprobe-produk garanteras vara fri fran felaktigheter i material och utforande i ett ar fran inkopsdatum. Denna garanti innefattar inte sakringar, engangsbatterier erer skador som uppkommer till foljd av olyckshandelser, forsummelser, missbruk, andringar, nedsmutsning erer onormala anvandningsforhallanden erer hantering. Amprobes garantiforpliktelse ar begransad, enligt Amprobes gottfinnande, till aterbetaling av inkopspritet, Gratis reparation ellersrtting av en defekt produkt. Aterforsjare erj berattigade att lamna nagraytterligare garantier pa Amprobes vagnar. Om du behover service under garantiperioden, skall du returnera produkten tillsammans med inkopsbevis tillett auktoriserat Amprobe Test Tools Service Center elleren Amprobe-leverantor erer distributor. Avsnittet Reparation innehaller uppgifter om detta.DENNA GARANTI UTGOR DIN ENDA GOTTGORELSE. ALLA ANDRA GARANTIER,VARE SIG DESS AR UTTRYCKTA, UNDERFORSTADDA ELLER LAGSTADGADE, INKLUSIVE UNDERFORSTADDA GARANTIER OM LAMPLIGHET FDR ETT VISST ANDAMAL ELLER SALJBARHET, EXKLUDERAS HARMED.VARKEN AMPROBE ELLER DESS MODERBOLAG ELLER DOTTERBOLAG ANSVARAR FOR SPECIELLA SKADOR, INDIREKTA SKADOR ELLER OFORUTSEDDA SKADOR ELLER FOLJDSKADOR ELLER FORLUSTER,OAVSETT OM DE INTRAFFAR PGRUND AV GARANTIBROTT ELLER OM DE BASERAS P KONTRAKT.Eftersom det i vissa delstater erler lander inte ar tilatet att begransa erer excludera en underforstadd garanti erer oforutsedda skador erer foljdskador,gallerenna ansvarsbegransning kanske inte dig.

Reparation

Följande uppgifter skall medfolja alla testverktyg som returneras for garantireparation, reparationutanfor garantiatagandet aller for kalibrering: ditt namn, foretagets namn, adress, Telefonnummer och inköpsbevis. Inkludera dessutom en kort beskrivning av problemet aller den begärda tjänsten och skicka ocksä in testsladdarna tillsammans med mataren. Betalning for reparation som ej faller under garantin aller utbyte skall ske med check, postanvisining, kreditkort med utgangsdatum aller en inköpsorder med betalningsmottagare Amprobe Test Tools.

Reparationer och utbyten under garanti - Allaaland

Läs garantiuttalandet och kontrollera batteriet innan du begär reparation. Defekta testverktyg kan under garantiperioden returneras till din Amprobe Test Tools-distributör for utbyte mot sama aller liknande produit. Avsnittet "Where to Buy" på www.amprobe.com innehäller en lista über distributör i narheten av dig. Om du befinner dig i USA aller Kanada och din enchet tacks av garantikan du fä den reparerad eller utbytt genom att skicka in den till att Amprobe Test Tools Service Center (se nasta sida for adresser).

Reparationer och utbyten ej under garanti - USA och Kanada

Enheter som kraver reparation, men som ej tacks av garanti i USA och Kanada,cka skickas tillett Amprobe Test Tools Service Center. Ring till Amprobe Test Tools ell kontakta inkopsstallet for att fuppgift om aktuella kostnader for reparation och utbyte.

I USA | Kanada

Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, ON L4Z 1X9 Kanada
Tel: 877-AMPROBE (267-7623) Tel: [phone]
Fax: [phone] Fax: [phone]

Reparationer och utbytenutan garanti - Europa

Enheter i Europa, som ej tacks av garanti, kan bytas ut av din Amprobe Test Tools-distributor for en nominell kostnad. Avsnittet "Where to Buy" pa www.amprobe.com innehaller en lista over distributörer i narheten av dig.

Adress for correspondents i Europa*
Amprobe Test Tools Europe
In den Engematten 14
79286 Glottertal, Germany
Tel.: [phone] - 0

* (Endast korrespondens - inga reparationer erler utbyten ar tillganglia franenna adress. Kunder i Europa sk kontakta respektive distributor.)

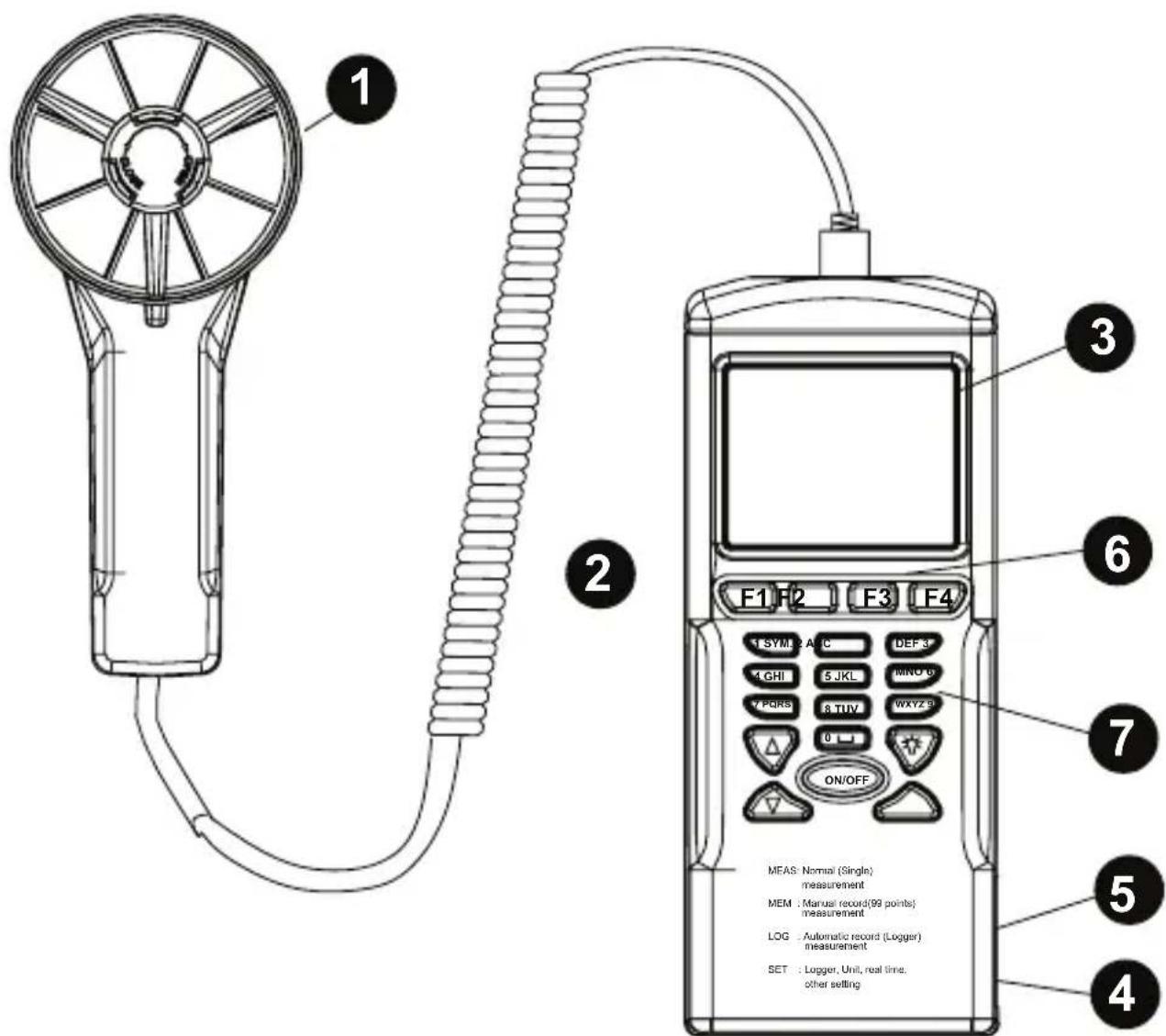

Flaktsond med inbyggda temperaturoch fuktighetssensorer
Monteringsskruv for trebensstativ
LCD-display
4 Jack for likströmsadapter
USB-port
6 Funktionsknappar
F1: Tryck for matningslage
F2: Tryck for atkomst till minnet
F3: Tryck for atkomst till loggfilerna
F4: Tryck for att aktivera/avaktivera
automatisch avstängning, ställa in datum och tid samt ställa
in inspelningsparametrar

7 Knappsats
1SYM används För "1, *, :, $+, -, ="
2ABC används För "2,a,b,c,A,B,C"
3DEF används För "3,d,e,f,D,E,F"
4GHI används För "4,g,h,i,G,H,I"
5JKL används För "5,j,k,l,J,K,L"
6MNO används För "6,m,n,o,M,N,O"
7PQRS används För "7,p,q,r,s,P,Q,R,S"
8TUV används För "8,t,u,v,T,U,V"
9WXYZ används För "9,w,x,y,z,W,X,Y,Z"
0 |_1 används För "0" och mellanslag
: Tryck För att slå på eller stänga av bakgrundsbelysningen
: Tryck För att flytta markören till foregående
: Tryck För att flytta markören till{nasta ON/OFF: Tryck För att slå på eller stänga av encheten

INNEHÄLL

Inledning. 5
Uppackning ochinspection. 5
Handhavande 5

Matarinstalling: SET (se figur 2) 5
Beskrivning av matardisplayen (se figur 2 och 3) 5
Enstaka matninger: MEAS (se figur 3) 6
Flera matningar: MEM (se figur 4). 6
Automatisk loggning: LOG (se figur 5) 6

Denna mäture ar utformad med tre matningslagen:

Mätning på enstaka punkter1.

Mätning på flera punkter (manuell inspelning)2.

Automatisk loggning 3.

Mätning/programmering var som helst ochRARYhelst

Lattanvant gransnitt

USB-kabel och programvara medger länkning med en dator for att hamta och skicka data

Bakgrundsbelysning

Kan monteras pa trebensstativ for langre tids anvandning

Inställningsbar avständningstid

Stor LCD-display

Drivs med fyra AAA-batterier aller en 9 V-adapter (ingar ej, kontakt: 5,5 mm

ytterdiameter, 2,1 mm innerdiameter, positiv mttledare) pa minst 0,05 mA

UPPACKING OCH INSPEKTION

Din kartong ske innehalla:

1 TMA40-A luftflodesanemometer
4 batterier (AAA)
1 USB-kabel
1 CD-skiva med Download Suite
1fodral

HANDHAVANDE

Caution

Endast for inomhusbruk. Använd inte under solljus.

Tryck på F4 for att gå till matarinstallingarna.

Tryck pa ±b ellerr for att flytta markoren.

Tryck på EDIT für att gå tilländringslåget.

Tryck på NEXT/BACK for att gå till nästa eller foregående sida.
Tryck pā EXIT fār att gā tillbaka till huvudmenyn.

Beskrivning av matardisplayen (se figur 2 och 3)

1. LCD Cont. (1-5): Installling for LCD-ljusstyrkan. 1 ar den mörkaste och 5 ar den ljusaste installingen.
2. Auto Off: Installng for automatisk avstangning (fran 1 till 20 minuter).
3. Set clock: Installnng for datum och tid. Tryck pa EDIT for att ange manaden. Tryck pa NEXT for att bekrfa t er ABORT f ar att avbryta. Upprepa detta steg for dag, ar, minut och sekund.
4. Set ID: Tryck på EDIT För att aktivera eller avaktivera användar-ID.

ID: Tryck på EDIT für att ange ett användar-ID. Informationen matas in via knappsatsen.5.

Obs! När du beräknar luftvolym ska du Först ange storleken på luftkällans område. Det finns tre alternatively att välja mellan: langd x bredd (rektangel), diameter (cirkel) och yta.

Giltiga varden 0 300 cm (rektangel och cirkel) och 0 90000 kvadratcentimeter for yta.

Enstaka matninger: MEAS (se figur 3)

Tryck på F1 for att gå till laget med enstaka matninger.

Tryck på F2 För att valja inmatningstyp.

Tryck på ESC fãr att gã tillbaka till den foregående menyn.

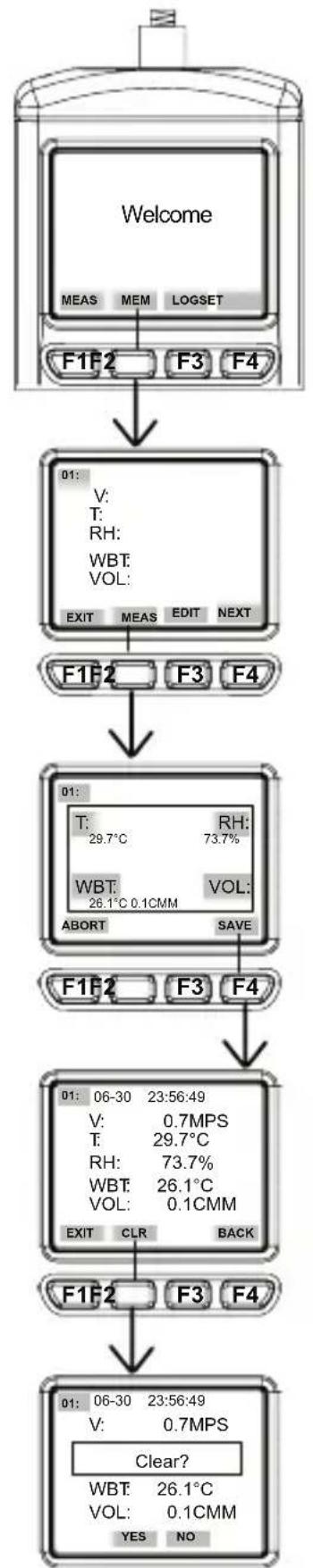

Flera matningar: MEM (se figur 4)

I detta lage kan du spel a in dina realtidsmattingar manuellt och ge inpelningen ett filnamn. Det finns sammanlagt 99 minnesplatser i detta lage.

Tryck på F2 for att gå till laget med flera matningar.

Tryck på F2 (MEAS) für att starta en matning.

Tryck på ABORT (F1) for att stoppa matningen.

Tryck på SAVE (F4) För att spara inpelningen.

Tryck på F3 (EDIT) für att ge det inspelade värdet ett filnamn. Ange namnet med • knappsatsen. Tryck ochhall knapparna for att växla mellan olika tecken. Slapp knappen for att valja det önskade tecknet.

Tryck på CLR (F2) für att radera attt markerat tecken.

Tryck in och häll CLR (F2) intryck under mer än två sekunder for att radera hela minnet.

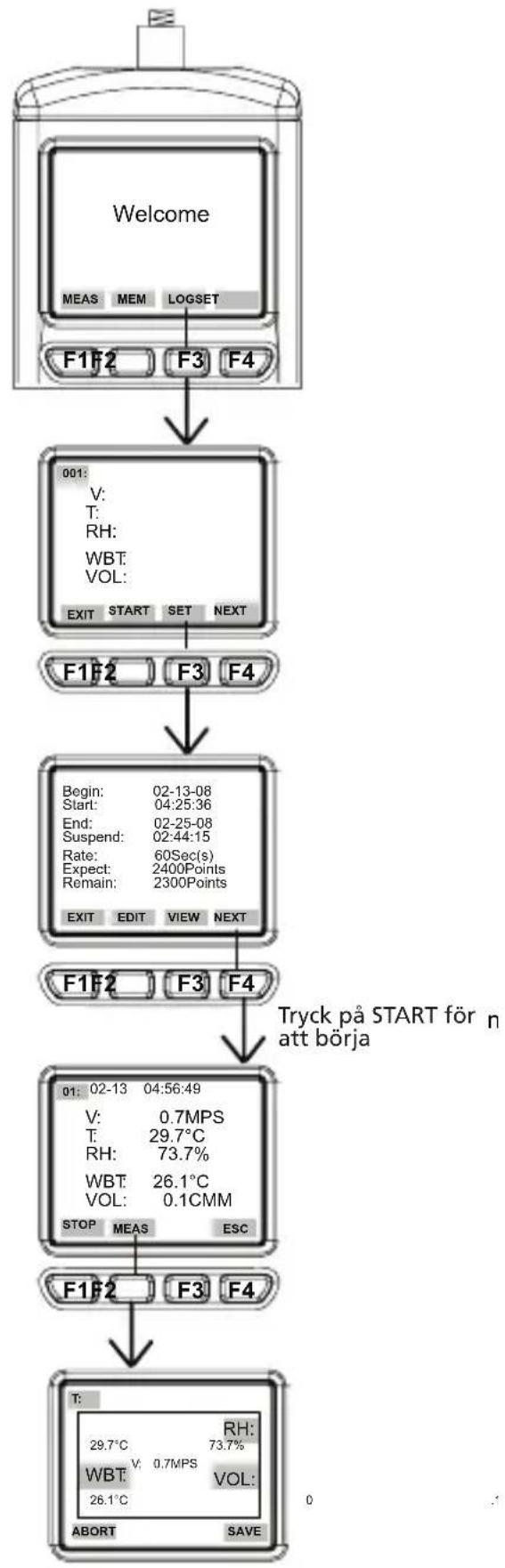

Automatisk loggning: LOG (se figur 5)

I detta lage kan du automatiskt spel a in det du har stallt in fore realtdsmatningen.

Tryck pfa F3 (LOG) for att gà till LOG-läget.

Tryck på SET (F3) für att ställa in parametrar für inspelningen.

Tryck pa for att valja en parameter.

• Tryck på EDIT För attändra startdatum (Begin), starttid (Start), slutdatum (End), sluttid (Suspend) damit hastighet (Rate - 1 till 200 sekunder).
• Förvatant antal punkter (Expect) ar 2400 (hela minnet) och det Återstående minnet (Remain) beräknas i enlighet med din inställning.
  Tryck pā NEXT.
  Tryck pa START for att paborja logningsssessionen.
  Tryck på VIEW for att visa inspelade data.
  Tryck pa MEAS for att visa realtdinspelade data.
  Tryck paa ESC farr att gà tillbaka till det foregaende fonstret.
  Tryck på STOP für att stoppa loggningssessionen.
  Tryck pà NEXT.

Tryck på P-PG (föregående sida) eller N-PG (nästa sida) für att visa de 100 föregående eller fällande punkterna.

Tryck pā BACK.

Tryck på EXIT for att gå tillbaka till huvudfönstret.

JAMFORELSETABELL

Mätning Beskrivning Minnespunkt
En punkt Enpunktsättniing Inget minne
Flera punkter	Filnamn äandringsbart Flerpunktsättning	99 punkter
Automatisk loggning	Programmeringsbar Dataloggning	2400 punkter

	Flerpunktsmätning Dataloggning
Inspelning 99 punkter 24	00 punkter
Filnamn	Äandringsbar eller standard med datum och tid (anm. 1)	Standard (anm. 2)
Mätning / provtagning	Tryck på MEAS för att mäta och lagra	Automatisch mätning och lagring i enlighem med förinställda parametrar (anm. 3)

Anmärkning 1: Inspelningens filnamn innehäller aktuell datum och tiden om det inte andras av användaren.

Exempel: "05-06 09:21:51"innebar att inpelningen gjordes den 6:e maj kl.09.21.51ller den 5:e Juni kl.09.21.51, beroende pà dina inställninger for datum.

Anmärkning 2: Varje inpelningsfil anvander aktuellt datum och tiden som filnamn.

Anmärkning 3: Måtaren startup och stoppar inspelningen på forinställda datum och tider. Om den forinställda tiden är kortare ¬n 24 timmar och slutdatumet ¬r i framtidenkommen mataren att stoppa vid sluttiden och starta om på nytt nästa dag tills slutdatumet ¬s eller minnet ¬r fyllt.

a) Ställ in datum och starttid
b) Ställ in datum och stopptid
c) Ställ in provtagningstakt
d) Om du vill spelal in dygnet runt maste du stalla in START pa 00:00:00 och SUSPEND pa 23:59:59

TEKNISKA SPECIFICATIONER

Temperatur, upplösning 0,1^ (0,1^)

Temperatur, svarstid 30 sekunder

Relativ fuktighet, omrade 0 till 100%

Relativ fuktighet, noggrannhet ± 3 % vid 10 % till 99 %, ± 5 % vid alla andra

Relativ fuktighet, upplösning 0.1%

Relativ fuktigkeit, svarstid 15 sekunder

Våttemperatur, område -22 °C till 70 °C (-7,6 °F till 158 °F)

Vattemperatur, upplösning 0,1

Luftström, område 0,4 till 32 m/s (1,3 till 105 fot/s)

Luftström, noggrannhet ± 3 %

Luftström, upplösning 0,1 m/s (0,1 fot/s)

Luftström, svarstid 1 sekund

Luftvolym, område 0 till 99999 (CFM aller CMM)

Luftvolym, noggrannhet ± 3 %

Luftvolym, upplösning 0,1

• Lagg i cd-skivan med programmet i cd-enheten.
• Installera USB-drivrutinen Först.
• Installera programmet genom att följa anvisingarna på skärmen.
• Oppna programmet.
• Klicka på "Port" på huvudskärmen och ange rätt comm.-port.
• Klicka entwickel fällende für att hamta minnet.

Klicka for att hamta manuellt registrarade data.1.

Klicka for att hamta automatiskt registrarade data.2.

Klicka for att hamta bade manuellt och automatiskt registrarade data.3.

FELSÖKNING

Enheten startup, men inte displayen

Se till att du häller strömbrytaren intryckt langre an 0,2 sekunder.

Kontrollera att batterierna sitter på plats och se till att de har god kontakt och rätt polaritet.

Byt ut batterierna och forsök igen.

Displayen släcks

• Kontrollera om indikatorn for svaga batterier visas nar aller innan displayen slacks. I sa fall maste du byta ut batterierna.

Felkod:

E2. Problem: Matarvardet ar for lagt.
E3. Problem: Matarvardet ar for hocht.
E4. Problem: Felaktigt beraknat varde fran kallan.

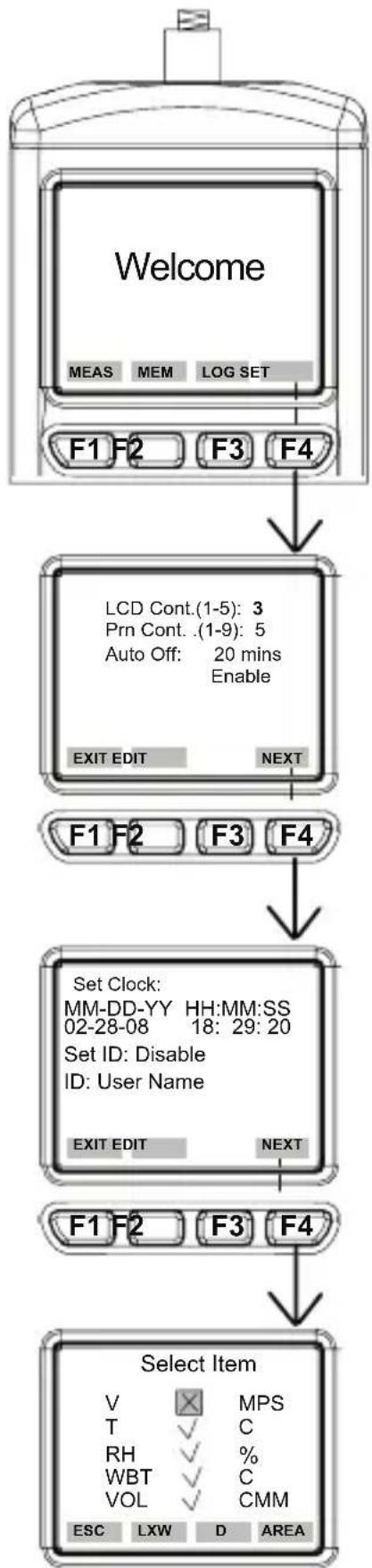

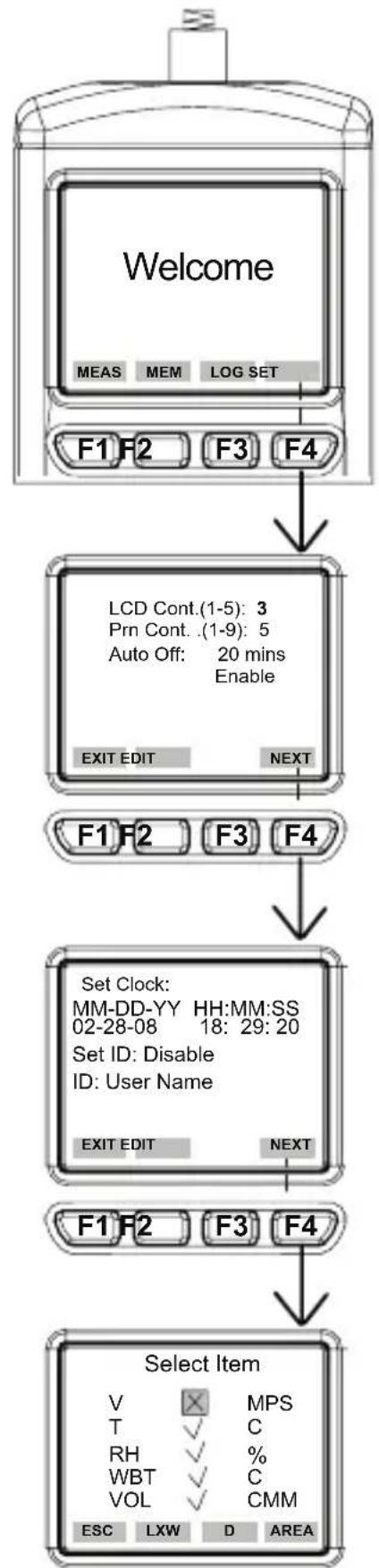

Figur 2 Figur 3

Figur 4 Figur 5
