BRUKSANVISNING TO 20 SilverStyle CASO

Läs informationen i denna text, så att du snabbt lär känna din apparat och kan utnyttja dess funktioner i full utsträckning. Din TO 20 kommer att fungera i många år om du hanterar och sköter den på rätt sätt. Vi önskar dig mycket nöje med användningen.

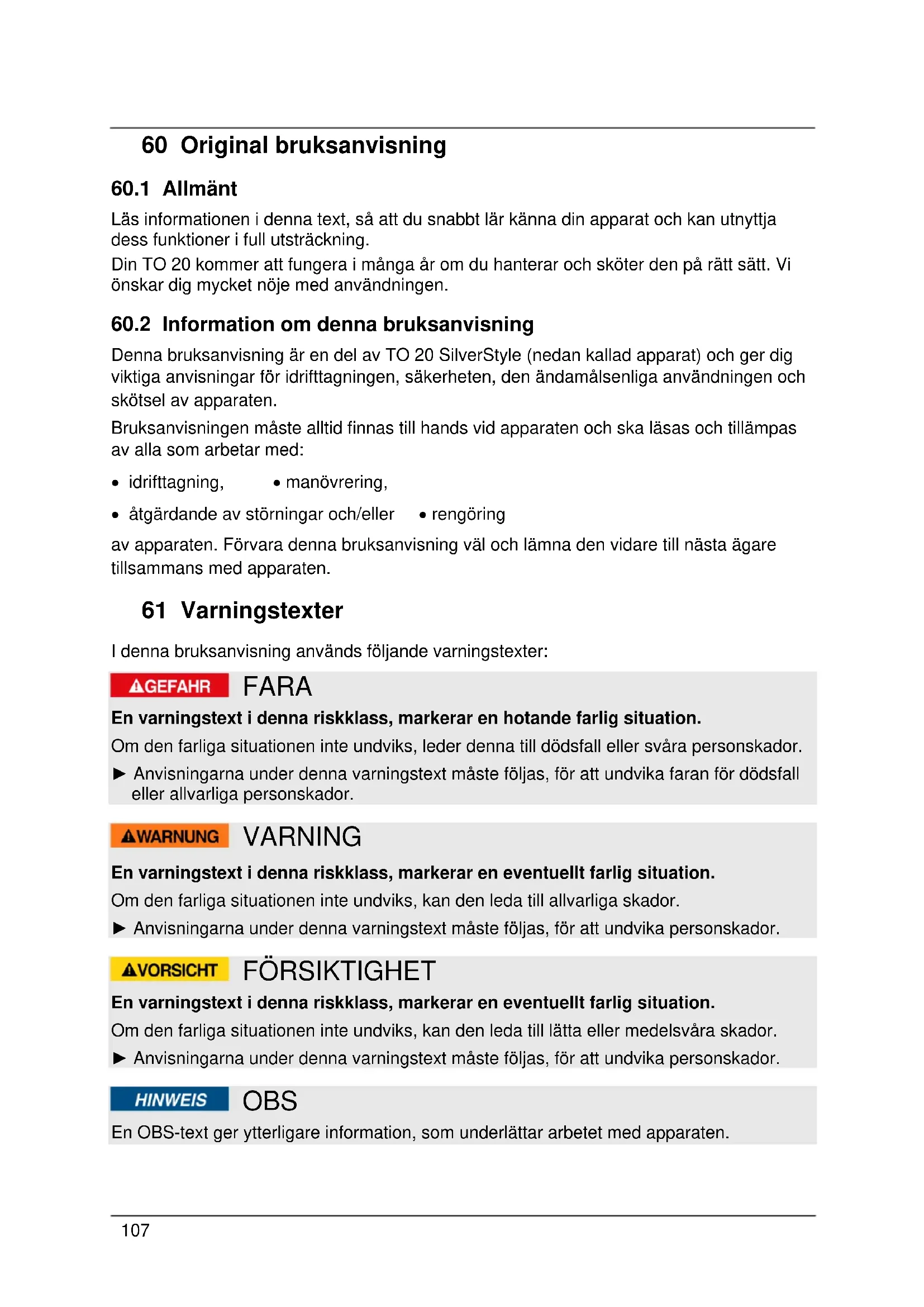

60.2 Information om denna bruksanvisning

Denna bruksanvisning är en del av TO 20 SilverStyle (nedan kallad apparat) och ger dig viktiga anvisningar för idrifttagningen, säkerheten, den ändamålsenliga användningen och skötsel av apparaten. Bruksanvisningen måste alltid finnas till hands vid apparaten och ska läsas och tillämpas av alla som arbetar med:

• idrifttagning, • manövrering,

• åtgärdande av störningar och/eller • rengöring av apparaten. Förvara denna bruksanvisning väl och lämna den vidare till nästa ägare tillsammans med apparaten. 61 Varningstexter I denna bruksanvisning används följande varningstexter: FARA En varningstext i denna riskklass, markerar en hotande farlig situation. Om den farliga situationen inte undviks, leder denna till dödsfall eller svåra personskador. ► Anvisningarna under denna varningstext måste följas, för att undvika faran för dödsfall eller allvarliga personskador. VARNING En varningstext i denna riskklass, markerar en eventuellt farlig situation. Om den farliga situationen inte undviks, kan den leda till allvarliga skador. ► Anvisningarna under denna varningstext måste följas, för att undvika personskador. FÖRSIKTIGHET En varningstext i denna riskklass, markerar en eventuellt farlig situation. Om den farliga situationen inte undviks, kan den leda till lätta eller medelsvåra skador. ► Anvisningarna under denna varningstext måste följas, för att undvika personskador. OBS En OBS-text ger ytterligare information, som underlättar arbetet med apparaten.108 62 Ansvarsbegränsning All teknisk information i denna bruksanvisning, liksom data och anvisningar för installation, drift och skötsel svarar mot aktuell nivå vid pressläggningen och lämnas mot bakgrund av våra hittillsvarande erfarenheter och kunskaper. Inga anspråk kan ställas med anledning av uppgifterna, bilderna och beskrivningarna i denna anvisning. Tillverkaren påtar sig inget ansvar för skador till följd av:

• att anvisningarna inte följs

• att användning sker på icke avsett sätt

• icke fackmässiga reparationer

• tekniska förändringar, modifieringar av apparaten

• användning av otillåtna reservdelar Modifieringar av apparaten rekommenderas inte och omfattas inte av garantin. Översättningar görs i god tro. Vi tar inget ansvar för översättningsfel, även när översättningen är gjord av oss eller för vår räkning. Bindande återstår bara den tyska originaltexten.

62.1 Upphovsmannarättsskydd

Denna dokumentation är upphovsmannarättsligt skyddad. Alla rättigheter, även avseende fotomekanisk reproduktion, mångfaldigande och spridning via speciella metoder (t.ex. databearbetning, datamedium och datanät), även delvis, är förbehållna Braukmann GmbH. Med reservation för innehållsmässiga och tekniska ändringar. 63 Säkerhet I detta avsnitt får du viktiga säkerhetsanvisningar för arbetet med apparaten. Denna apparat svarar mot föreskrivna säkerhetsbestämmelser. En felaktig användning kan emellertid leda till person- och egendomsskador.

63.1 Avsedd användning

Denna apparat är endast avsedd för användning i hushållet i slutna lokaler för att uppvärmning, kokning, bakning och grillning av livsmedel. Denna apparat är avsedd för att användas i hushållet och i hushållsliknande uppställningsmiljöer, som till exempel:

• i medarbetarkök i butiker, kontor och andra yrkesmässiga områden,

• av kunder i hotell, motell och andra boenden,

• bed & breakfast-boenden. All annan eller därutöver gående användning räknas som inte avsedd.109 VARNING Fara genom icke avsedd användning! Apparaten kan ge upphov till fara i samband med icke avsedd användning och/eller annat bruk. ► Apparaten får uteslutande användas på avsett sätt. ► De i denna bruksanvisning beskrivna metoderna ska följas. Anspråk av alla former på grund av skador till följd av icke avsedd användning är uteslutna. Enbart användaren står då ensam för risken.

63.2 Allmänna säkerhetsanvisningar

OBS Följ nedanstående allmänna säkerhetsanvisningar för säker användning av apparaten: ► Läs denna bruksanvisning noga innan apparaten används. ► Kontrollera apparaten före användning med avseende på utifrån synliga skador. Ta inte en skadad apparat i drift. ► Apparaten får inte tas i drift om elkabeln eller stickkontakten är skadade, om den inte fungerar korrekt eller tappats eller skadats. ► Denna apparat kan användas av barn som är 8 år och äldre, om de hålls under uppsikt eller har instruerats om säker användning av apparaten och har förstått de risker som detta medför. ► Barn får inte leka med apparaten ► Apparaten och dess nätkabel måste hållas på avstånd från barn yngre än 8 år. ► Rengöring och användarunderhåll får inte utföras av barn, såvida de inte är äldre än 8 år och står under uppsikt. ► En reparation av apparaten får enbart utföras hos av tillverkaren auktoriserad kundservice, annars föreligger inte längre något garantiåtagande för efterföljande skador. Allvarliga risker för användaren kan uppkomma genom icke fackmässiga reparationer.110 OBS ► Defekta komponenter får enbart bytas ut mot originalreservdelar. Enbart med sådana delar, garanteras att säkerhetskraven uppfylls. ► Apparaten är inte avsedd att användas med en extern timer eller en separat fjärrstyrning. ► Dra alltid ut nätstickkontakten om apparaten inte används och innan varje rengöring och montering/demontering av delar. ► Använd endast delar, som rekommenderas av tillverkaren. I annat fall kan apparaten skadas. ► Doppa inte apparaten i vatten eller andra vätskor och diska den inte i en diskmaskin. ► Rör aldrig vid apparaten med våta händer. ► Lämna inte apparaten utan uppsikt medan den är i drift. Lämna inte dörren öppen under en längre tid, när apparaten är i drift. ► Dra ut nätstickkontakten efter användningen.

63.3.1 Risk för brännskador

VARNING I apparaten tillagad mat, apparaten och dess ytor kan vara mycket heta. Följ nedanstående säkerhetsanvisningar för att inte utsätta dig själv eller andra för brännskade- eller skållningsrisk: ► Såväl framsidan som höljets vänstra och högra sidor blir maximalt 65°C varma. Här föreligger ingen direkt risk för brännskador. Apparatens baksida kan emellertid bli mycket het. OBS! Risk för brännskador! ► Temperaturerna på de ytor, som går att vidröra, kan bli mycket höga när apparaten är i drift. ► Vidrör inte apparatens heta ytor, använd grillhandskar. Apparaten är mycket het efter avslutat bakningsförlopp.111 VARNING ► Använd grillhandskar när du tar tag i den heta apparaten, tillbehör eller maten eller vill ta ut den ur apparaten. ► Vidrör aldrig uppvärmningsstavarna. Risk för brännskador! ► Apparatens ovansida är mycket het under och efter drift. Förvara inga föremål på apparaten. ► Flytta eller förskjut inte apparaten under drift. Risk för brännskador! ► Var försiktig vid hantering av varma maträtter! ► Låt apparaten svalna före såväl demontering/montering av delar som rengöring. ► Iaktta försiktighet vid hantering av apparaten, speciellt om den är fylld med varma maträtter. ► Håll barn på säkert avstånd från apparaten, eftersom dess ytor värms upp under drift och även förblir heta ytterligare en tid.

VARNING Vid en ej korrekt användning av apparaten föreligger brandfara genom att innehållet kan antändas. Beakta följande säkerhetsanvisningar för att undvika brandfara: ► Använd aldrig apparaten för att förvara eller torka antändliga material. ► Använd inte apparaten för att förvara livsmedel eller föremål. ► Apparaten får inte köras tom. ► Täck aldrig apparaten med handdukar eller andra material under drift. Värme och ånga måste alltid kunna tränga ut. Brandfara uppstår, om apparaten täcks med lättantändliga material eller kommer i kontakt med gardiner. ► Apparaten får inte användas i närheten av lättantändliga material, t.ex. gardiner.112 VARNING ► Försiktigt: Mycket olje- eller fetthaltiga maträtter kan lätt antändas vid hög värme. Se därför noga till, att inget fett droppar på värmeelementen, t.ex. pga. en överfylld bakplåt. ► Avlägsna alltid uppkomna fettrester i apparaten, eftersom dessa i annat fall kan antändas.

63.3.3 Fara genom elektrisk ström

FARA Livsfara genom elektrisk ström! Vid kontakt med spänningsförande ledningar eller komponenter föreligger livsfara! Följ nedanstående säkerhetsanvisningar för att undvika risker orsakade av elektrisk ström: ► Kör inte denna apparat, om dess elkabel eller väggkontakt är skadad, om den inte fungerar på föreskrivet sätt eller om den har tappats eller skadats. Om strömkabeln eller väggkontakten har skadats, måste den bytas ut av tillverkaren eller dennes serviceombud, för att undvika faror. ► Dra inte i nätkabeln utan i nätkontakten för att koppla bort apparaten från nätet. ► Apparatens hölje får under inga omständigheter öppnas. Om spänningsförande anslutningar vidrörs och den elektriska och mekaniska konstruktionen förändras, föreligger risk för elektriska stötar. Därutöver kan funktionsstörningar uppkomma i apparaten. 64 Idrifttagning I detta avsnitt finns viktiga anvisningar för idrifttagning av apparaten. Följ anvisningarna för att undvika risker och skador.

64.1 Säkerhetsanvisningar

VARNING ► Förpackningsmaterialen är inga leksaker. Risk för kvävning.113

64.2 Leveransomfattning och transportinspektion

TO 20 SilverStyle levereras standardmässigt med följande komponenter:

• TO 20 SilverLine • Bakplåt • Grillgaller • Låda för smulor

• Tång för grillgallret • Roterande spett • Handtag för roterande spett

• Original bruksanvisning OBS ► Kontrollera att leveransen är komplett och med avseende på synliga skador. ► Rapportera omedelbart ofullständig leverans eller skador till följd av bristfällig förpackning eller genom transporten till speditören, försäkringsbolaget och leverantören.

Ta ut apparaten ur kartongen och ta bort såväl inre som yttre förpackningsmaterial.

64.4 Avfallshantering av emballaget

Emballaget skyddar apparaten mot transportskador. Förpackningsmaterialen har valts efter miljövänliga och avfallshanteringstekniska aspekter och är därför återvinningsbara. Återvinning av förpackningen i materialkretsloppet sparar råmaterial och minskar avfallsberget. Lämna förpackningsmaterial som inte längre behövs till ett uppsamlingsställe på din ort. OBS ► Behåll om möjligt originalförpackningen under apparatens garantitid, för att vid ett garantifall på föreskrivet sätt åter kunna förpacka apparaten.

64.5 Krav på uppställningsplatsen

För säker och felfri drift av apparaten, måste uppställningsplatsen uppfylla följande förutsättningar:

• Placera apparaten på ett fast, plant, vågrätt och värmebeständigt underlag med tillräcklig bärförmåga för apparaten med innehåll.

• Ställ inte apparaten på en metallyta.

• Välj uppställningsplatsen så, att barn inte kan komma åt apparatens heta ytor.

• Apparaten är inte avsedd för montering i en vägg eller i ett inbyggnadsskåp.

• Placera inte apparaten i en het, fuktig eller mycket fuktig miljö eller i närheten av brännbart.

• Apparaten får inte ställas upp i närheten av en gas- eller elkokplatta eller en kamin.

• För korrekt drift behöver apparaten ett tillräckligt luftflöde. Placera apparaten med baksidan mot en vägg (med 10 cm avstånd). Lämna minst 20 cm fritt utrymme på apparatens övriga sidor.

• Täck inte över några öppningar på apparaten och blockera dem inte.114

• Eluttaget måste vara lättillgängligt, så att det går lätt att dra ur nätkabeln i en nödsituation.

• Apparat och nätkabel får inte komma i kontakt med heta ytor. Apparaten kan komma till skada.

• Inbyggnad och montering av denna apparat på ej stationära uppställningsplatser får bara utföras av expertföretag/experter om de säkerställer förutsättningarna för en säker användning av denna apparat.

64.6 Elektrisk anslutning

För säker och felfri drift av apparaten, ska följande anvisningar iakttas i samband med den elektriska anslutningen:

• Innan apparaten ansluts, ska anslutningsdata (spänning och frekvens) på märkskylten jämföras med ditt elnät. Dessa data måste överensstämma, för att apparaten inte ska skadas. Rådfråga din elektriker, om du är tveksam.

• Eluttaget måste vara säkrat med en 16A säkring.

• Använd inte skarvsladd. Användning av kontaktdosor eller -lister är förbjudet pga. den därmed associerade brandrisken.

• Försäkra dig om att elkabeln är oskadad och inte dras över eller under apparaten eller över ytor som är heta och/eller har vassa kanter.

• Apparatens elektriska säkerhet garanteras enbart, om den ansluts till ett på föreskriftsenligt sätt monterat jordningssystem. Det är förbjudet att använda apparaten via ett ojordat uttag. Låt en behörig elektriker kontrollera installationen i ditt hem, om du är tveksam. Tillverkaren ansvarar inte för skador, förorsakade genom saknad eller trasig jordledare. 65 Uppbyggnad och funktion I detta kapitel får du viktiga anvisningar gällande apparatens uppbyggnad och funktion.

65.1 Varningar på apparaten

FÖRSIKTIGHET Fara på grund av het yta! På den bakre övre kapslingssidan finns en varning för fara för heta ytor. Apparaten kan bli mycket het på ytan. ► Rör inte apparatens heta yta. Risk för brännskador! ► Placera eller lägg inga föremål på apparaten.115

Bakplåt för användning vid grillning, stekning eller bakning. Använd den med bakplåtspapper eller aluminiumfolie för lättare rengöring.

Grillgaller och tång för uttagning av grillgallret. Används vid grillning, stekning eller rostning.

Utdragbar låda för smulor För säkert och enkelt avlägsnande av smulor. Roterande spett För jämn grillning av kött, t.ex. fågel Handtag för säker insättning och uttagning av det roterande spettet.116

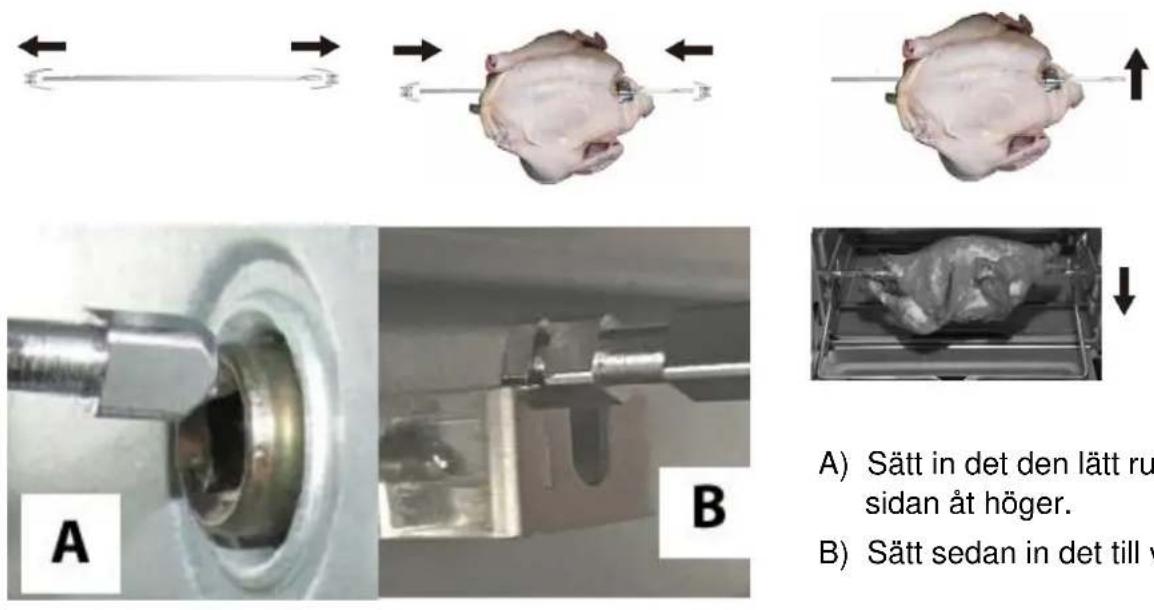

65.4 Användning av det roterande spettet

A) Sätt in det den lätt rundade sidan åt höger. B) Sätt sedan in det till vänster.

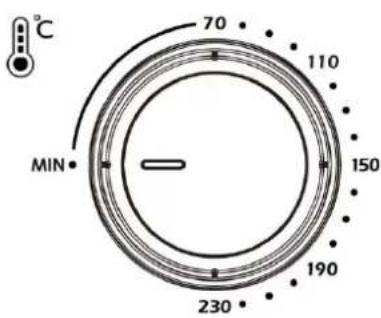

65.5 Temperaturreglage och kontrollampa

För inställning av tillagningstemperatur, inte för att slå från apparaten. För inställning av önskad temperatur från 70 till 230°C. Under tillagningsförloppet slås termostaten av och på, för att hålla den inställda temperaturen. Kontrollampan är tänd när apparaten är i drift.

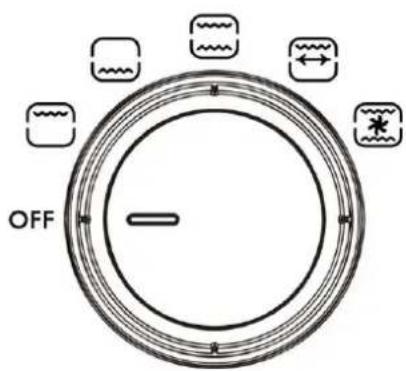

Övervärme Undervärme Över- och undervärme Grillfunktion för det roterande spettet. De övre värmestavarna arbetar. Över- och undervärme med cirkulationsluft, de övre och undre värmestavarna arbetar och fläkten fördelar den heta luften för en likformigt brynt stekyta.117

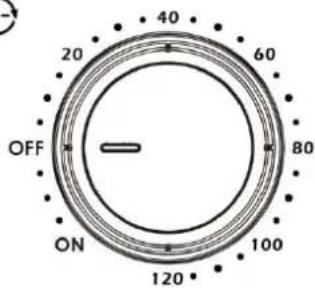

65.7 Tidsinställning

Vrid medurs för att ställa in önskad tid, kontrollampan tänds. En signalton ljuder när tiden gått ut och apparaten slås från. Vrid reglaget till OFF för att stänga av apparaten. Om du vrider reglaget moturs till STAY ON, förblir apparaten påslagen tills den stängs av manuellt.

Typskylten med anslutnings- och effektdata sitter på baksidan av apparaten. 66 Manövrering och drift I detta avsnitt får du viktig information kring manövreringen av apparaten. Följ dessa anvisningar för att undvika risker och skador. VARNING ► För att du snabbt ska kunna ingripa vid fara, får apparaten inte lämnas utan tillsyn under drift.

66.1 Före första idrifttagning

Ta ut alla tillbehör ur apparatens inre, tvätta av dessa med varm tvållösning och torka dem därefter. Torka av botten och ovansidan i ugnsutrymmet med en fuktad trasa och torka därefter ugnens inre grundligt. Värmestavarna är försedda med ett skyddsskikt. I samband med första drift kan under ca. 5-15 minuter en viss ångbildning ske. Detta är inte skadligt och påverkar inte apparatens effekt. Kör därför i samband med första användning apparaten tom i 15 minuter på högsta inställning och låst den därefter ventileras och svalna ordentligt.

Se till, att smullådan är korrekt insatt. Lägg vid behov bakplåtspapper eller aluminiumfolie på bakplåt eller grillgaller. Värm upp ugnsutrymmet några minuter med inkopplad över- och undervärme och stängd lucka. Vrid för detta temperaturreglaget till önskad temperatur och inställningsvredet för tiduret till önskad uppvärmningstid. Placera dina livsmedel på bakplåten eller direkt på grillgallret och skjut in bakplåt eller grillgaller i apparaten. Eller: placera det som ska grillas på det roterande spettet och sätt in detta i apparaten med hjälp av handtaget.118 Placering av grillgallret Upptill: grillning av kött. Lämna utrymme ovanför och tänk på att maträtter kan bli högre vid grillning. Mitten: optimalt för baknings- och tillagningsförlopp (t.ex. pizza), återuppvärmning, bakning med luftcirkulation. Grillning av större livsmedel Nedtill: för tillagning av större livsmedel och återuppvärmning av maträtter. Även för tillagning vid låg temperatur. Ställ nu in temperaturreglaget på önskad temperatur. Ställ in funktionsväljaren på önskad funktion och ställ därefter med vridreglaget för tidspinställning medurs in önskad tid eller ställ reglaget moturs på Stay On. Sedan den inställda tiden gått ut, ljuder en signalton. I inställningsläge Stay On förblir apparaten påslagen tills du slår från den manuellt. OBS ► Om du vill ställa in en tillagningstid på mindre är 20 minuter vrider du först vridreglaget till 40 minuter och sedan tillbaka till den önskade tiden. När din mat är färdiglagad, använd då grillhandskar för att ta ut tillbehör och mat. Med tången går det lättare att ta ut grillgallret. Ställ därefter tidsinställningsreglaget på OFF. 67 Rengöring och skötsel Detta avsnitt innehåller viktig information om rengöring och skötsel. Följ anvisningarna för att undvika skador på apparaten till följd av felaktig rengöring och för att säkerställa problemfri drift.

67.1 Säkerhetsanvisningar

FÖRSIKTIGHET Följ nedanstående säkerhetsanvisningar, innan rengöring av apparaten påbörjas: ► Apparaten skall rengöras regelbundet och matlagningsrester skall tas bort. En apparat, som inte hålls ren har en kortare livslängd. Även svamp och bakterier kan uppkomma, vilket är farligt. ► Vrid reglaget för tidsinställning till OFF innan rengöringen och dra ut nätstickkontakten. ► Tillagningsutrymmet är hett efter användningen. Risk för brännskador! Vänta tills apparaten har svalnat. ► Rengör tillagningsutrymmet efter användningen så snart det har svalnat. Vänta inte för länge. Det försvårar rengöringen och kan i extrema fall omöjliggöra den. Alltför kraftiga nedsmutsningar kan eventuellt skada apparaten. Kvarvarande matrester kan fatta eld nästa gång apparaten hettas upp. ► Om fukt tränger in i apparaten kan elektriska komponenter skadas. Se till att ingen vätska tränger in i apparatens inre via ventilationsöppningarna. ► Använd inga aggressiva eller skurande rengöringsmedel och inga lösningsmedel. ► Skrapa inte av hårt sittande smuts med hårda föremål.119

BRANDRISK ► Avlägsna alltid uppkomna fettrester i apparaten, eftersom dessa i annat fall kan antändas. Rengör hölje och smullåda med en fuktad trasa. Rengör luckan med en mjuk trasa med fönsterputs eller ett milt rengöringsmedel. Tvätta botten, väggar och ovansida i ugnsutrymmet grundligt efter varje användning med en fuktad mjuk trasa eller mjuk rengöringssvamp. Torka av tillbehör och apparat grundligt innan de används på nytt. Skjut alltid tillbaka smullådan i apparaten efter rengöringen. 68 Åtgärdande av störningar I detta avsnitt får du viktiga anvisningar om lokalisering och åtgärdande av störningar. Följ anvisningarna för att undvika risker och skador.

68.1 Säkerhetsanvisningar

FÖRSIKTIGHET ► Elektriska apparater får enbart repareras av fackpersonal, som utbildats av tillverkaren. ► Genom felaktiga reparationer kan betydande risker uppstå för användaren och för skador på apparaten.

68.2 Störningsorsaker och åtgärder

Nedanstående tabell hjälper till vid lokalisering och åtgärdande av mindre störningar. Problem Lösning Apparaten fungerar inte. Förvissa dig om att kontakten sitter ordentligt i eluttaget. OBS ► Om problemet inte går att lösa med ovanstående steg, kontakta då vår kundtjänst. 69 Avfallshantering av uttjänt apparat Uttjänta elektriska och elektroniska apparater innehåller ofta alltjämt värdefulla material. De innehåller emellertid också skadliga ämnen, vilka varit nödvändiga för apparaternas funktion och säkerhet. I hushållssoporna eller felaktigt hanterade kan dessa skada såväl den mänskliga hälsan som miljön. Under inga förhållanden får du kasta din uttjänta apparat i hushållssoporna. OBS ► Vänd dig till på din bostadsort anordnat uppsamlingsställe för återlämning och återvinning av uttjänt elektrisk och elektronisk apparatur. Information finns hos din kommun eller din handlare. ► Se till att din uttjänta apparat förvaras barnsäkert tills den forslas bort.120 70 Garanti För denna produkt lämnar vi från och med försäljningsdatum 24 månaders garanti med avseende på bristfälligheter, vilka kan härledas till tillverknings- eller materialfel. Dina garantiåtagandeanspråk enligt gällande lagstiftning – i Tyskland §439 ff. BGB-E – påverkas inte av detta. Garantin omfattar inte skador, vilka uppkommit genom felaktig hantering eller användning, inte heller bristfälligheter vilka enbart i ringa grad påverkar apparatens funktion eller värde. Vidare är slitdelar, transportskador, såvida vi inte ska bära ansvaret för dessa, samt skador, vilka uppkommit genom reparationer som vi inte utfört, uteslutna från garantianspråk. Denna apparat är konstruerad och kapacitetsmässigt beräknad för privat användning (i hushållet). Ett eventuellt nyttjande för yrkesmässigt bruk omfattas enbart av garantin, i den mån detta till sin omfattning kan jämföras med påkänningarna vid privat nyttjande. Apparaten är inte avsedd för mer omfattande, yrkesmässigt bruk. I samband med berättigade reklamationer kommer vi att i eget val reparera den defekta apparaten eller byta ut den mot en felfri apparat. Uppenbara brister ska anmälas inom 14 dagar efter leverans. Ytterligare anspråk är uteslutna. För att hävda ett garantianspråk, ska ni kontakta oss innan apparaten skickas tillbaka (alltid med inköpskvitto). 71 Tekniska data Apparat Fristående bakugn Namn TO 20 SilverStyle Artikelnummer
