Produkttyp	Vinskåp
Märke	Vestfrost
Modell	WFG 32
Uppskattad kapacitet	32 flaskor
Elanslutning	220-240 V / 50 Hz, jordad kontakt, säkring 10-13 A
Kylmedel	Brandfarligt (typ och mängd på typskylten)
Temperaturområde - övre fack	5 till 10 °C
Temperaturområde - nedre fack	10 till 18 °C
Temperaturdisplay	Ja, med inbyggt filter
Temperaturalarm	Ja, om avvikelse >3°C under mer än en timme
Invändig belysning	LED, automatisk avstängning efter 10 min (ekonomiläge) eller kontinuerlig drift (LP-läge)
Avfrostning	Automatisk
Omvändning av dörröppningsriktning	Möjligt, modell WFG32: procedur beskriven i manualen
Material i hyllor	Obearbetat naturligt trä (använd inte rengöringsmedel)
Regelbundet underhåll	Rengöring med varmt vatten (max 65°C) och milt rengöringsmedel; dammsugare för kondensorn
Rekommenderad omgivningstemperatur	10 till 32 °C (klimatklass på typskylten)
Nödvändig ventilation	Fritt runt apparaten, blockera inte öppningarna
Säkerhet	Brandfarligt kylmedel: skada inte kylkretsen, reparation av kvalificerad personal; användning av barn från 8 år under uppsikt
Reservdelar	Ange modell och serienummer (på typskylten)
Avfallshantering	Kasta inte med hushållsavfall; följ WEEE-direktiven

Vanliga frågor - WFG 32 VESTFROST

Hur ställer jag in temperaturen på mitt Vestfrost WFG 32 vinskåp?

Använd de två knapparna på kontrollpanelen. Tryck på knappen för önskat fack för att bläddra igenom den inställda temperaturen. Det övre facket kan ställas in mellan 5 och 10 °C, det nedre facket mellan 10 och 18 °C.

Vad betyder det blinkande temperaturalarmet?

Displayen blinkar och visar växelvis Lo eller Hi med den faktiska temperaturen om avvikelsen från det inställda värdet överstiger 3 °C under mer än en timme. Kontrollera omgivningstemperaturen, ventilationen och att dörren är ordentligt stängd.

Kan jag låta LED-lampan vara tänd hela tiden?

Ja. Håll LIGHT-knappen intryckt i 5 sekunder tills displayen visar LP. Lampan förblir tänd tills den stängs av manuellt. För att återgå till automatiskt läge (avstängning efter 10 min), upprepa proceduren tills LF visas.

Hur vänder jag dörröppningsriktningen på WFG 32?

Koppla bort apparaten och lägg den på rygg. Följ stegen i manualen: ta bort dörren, byt gångjärn och dörrtapp från höger till vänster. Se figur 7.1 till 7.4 för detaljer. Stöd alltid dörren under operationen.

Hur rengör jag mitt Vestfrost vinskåp?

Koppla bort apparaten. Använd en mjuk trasa fuktad med varmt vatten (max 65 °C) och lite milt rengöringsmedel. Skölj med rent vatten och torka. Använd aldrig slipande rengöringsmedel eller vassa föremål. Trähyllor får inte rengöras med produkter som kan missfärga dem.

Är avfrostningen automatisk?

Ja, avfrostningen är automatisk. Avfrostningsvattnet rinner genom ett rör till en behållare ovanför kompressorn där det avdunstar. Om vatten samlas i botten, kontrollera att avloppsröret inte är blockerat.

Vilka säkerhetsåtgärder ska jag följa?

Apparaten innehåller ett brandfarligt kylmedel. Skada inte kylkretsen, använd inte elektriska apparater inuti, håll ventilationsöppningarna fria och förvara inte brandfarliga aerosoler. Reparationer måste utföras av en godkänd fackman.

Varför vibrerar eller låter min apparat?

Kontrollera att apparaten står plant (använd ett vattenpass och justera de justerbara fötterna). Se till att den inte vidrör andra möbler. Separera flaskor eller hyllor som kan slå mot varandra.

Vad gör jag om apparaten inte fungerar?

Kontrollera att den är ansluten och att säkringen/strömbrytaren inte har löst ut. Tryck på strömbrytaren. Om problemet kvarstår, se avsnittet 'Felsökning' i manualen.

Hur sparar jag energi med mitt vinskåp?

Placera apparaten i ett svalt rum (låg omgivningstemperatur), ställ in termostaten på en högre temperatur, begränsa dörröppningar och använd automatiskt belysningsläge (avstängning efter 10 min) istället för kontinuerligt läge.

BRUKSANVISNING WFG 32 VESTFROST

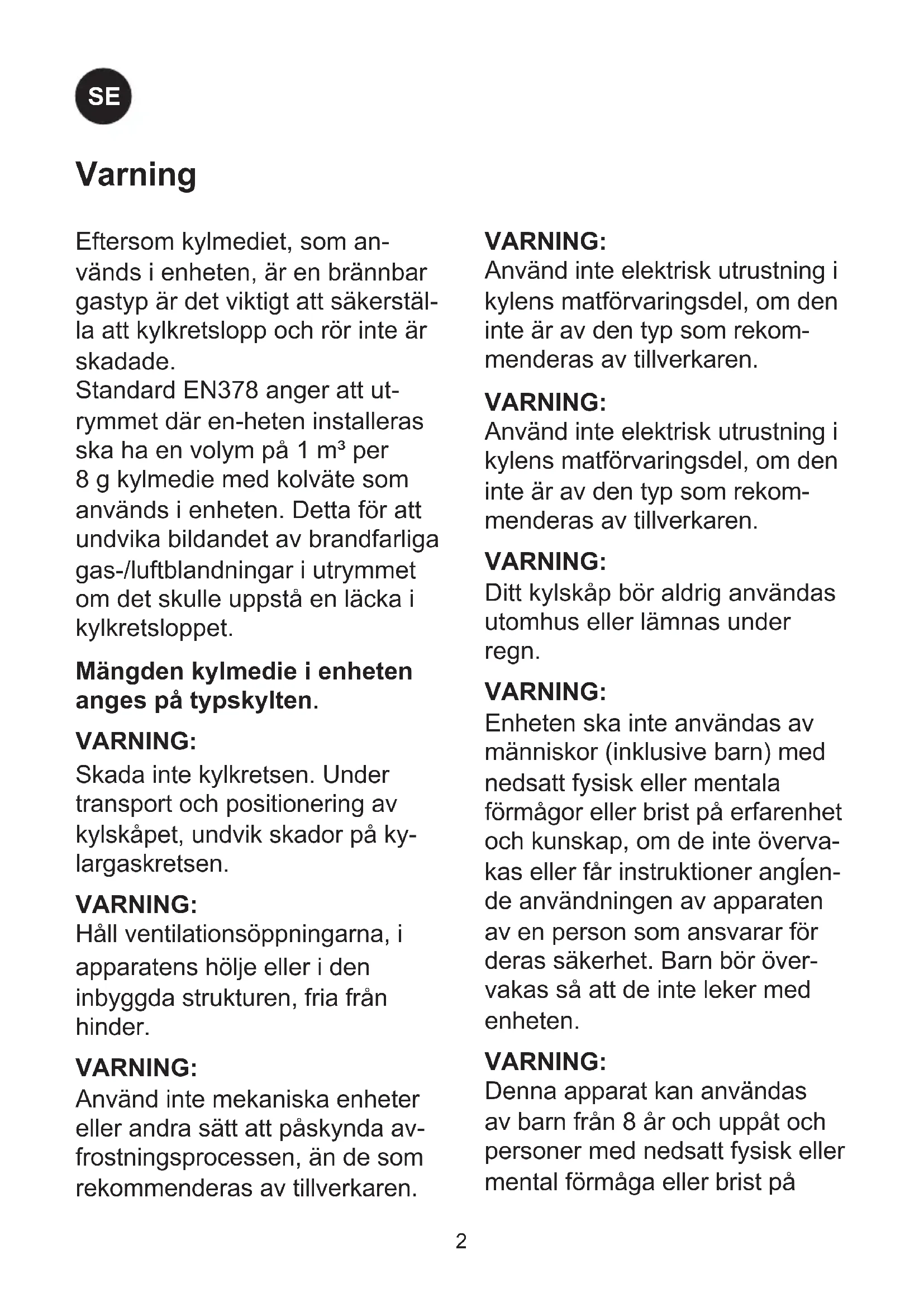

Eftersom kylmediet som används i enheten är en brännbar gastyp är det viktigt att säkerställa att kylkretslopp och rör inte är skadade.

Standard EN378 anger att utrymmet där enheten installeras ska ha en volym på 1 m^3 per 8 g kylmedium med kolväte som används i enheten. Detta för att undvika bildandet av brandfarliga gas-/luftblandningar i utrymmet om det skulle uppstå en läcka i kylkretsloppet.

Mängden kylmedium i enheten anges på typskylten.

VARNING:

Skada inte kylkretsen. Under transport och positionering av kylskåpet, undvik skador på kylargaskretsen.

VARNING:

Håll ventilationsöppningarna, i apparatens hölje eller i den inbyggda strukturen, fria från hinder.

VARNING:

Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren.

VARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

VARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

VARNING:

Ditt kylskåp bör aldrig användas utomhus eller lämnas under regn.

VARNING:

Enheten ska inte användas av människor (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående användningen av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med enheten.

VARNING:

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på

erfarenhet och kunskap, om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår faran den innebär. Låt inte barn leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

VARNING:

Barn får inte använda apparaten som leksaker.

VARNING:

Rengöring och underhåll får inte utföras av barn, med mindre de är över 8 år och är under övervakning.

VARNING:

Förvara inga explosiva ämnen såsom aerosolburkar med en brandfarlig drivgas i denna apparat.

VARNING:

Fara och risk för brand eller explosion när köldmediet är lättantändligt. Enheten får endast repareras av utbildad personal.

• Använd inte fleruttag eller förlängningssladd.
• Dra ur stickproppen ur stickkontakten innan reparation eller rengöring av enheten.
• Om uttaget inte matchar kylskåpskontakten, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Frostbildning på invändig evaporatorplatta och övre delar är normalt. Enheten ska därför frostas av i samband med allmän rengöring eller underhåll.
• Vid ändring av enhetens konstruktion upphör samtlig garanti och produktansvaret bortfaller.

Denna produkt är enbart avsedd att användas för förvaring av vin.

Innehåll

Varning 2 Före användning 5 Reducerad energiförbrukning vid användningen 5 Tekniska data 5 Lär känna din vinkyl 6 Driftsättning och installation 7 Hjälp och Funktion 9 LED-lyset 10 Byt gångjärn på dörr WFG32 11 Byt gångjärn på dörr WFG45 12 Avfrostning, rengöring och underhåll 13 Fellista 14 Garanti, reservdelar och service 15 Bortskaffning 16

Förvara inte explosivt material som sprayburkar med brännbart drivmedel i denna apparat. Denna apparat är avsedd för hushållsbruk och liknande.

• Personalekøkkener i butiker, kontor och andra arbetsmiljöer;
• Till kunder i hotell, motell, bed and breakfasts och andra boendemiljöer;
• Catering och liknande tillämpningar utanför detaljhandeln.

Före användning Tekniska data

Före användning: Kontrollera att skåpet inte är skadat. Transportskador skall anmälas till återförsäljaren.

Placera kylskåpet på en plats där det inte utsätts för direkt solljus.

Avlägsna emballaget. Innan du använder ditt kylskåp, torka av alla delar med varmt vatten och ett milt rengöringsmedel, och skölj sedan med rent vatten och torka.

När det används för första gången eller efter transport, ställ ditt kylskåp i upprätt läge i min. 1 timme utan ström. Annars kan du skada kompressorn.

Anordningen uppfyller kraven i alla relevanta EU-direktiv, t.ex. lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU

Kablar och anslutningar till strömförsörjningssystem måste följa alla (nationella och lokala) förordningar

Kylskåpet är avsett för anslutning till växelström. Anslutningen ska ske till ett fristående uttag.

Anslut apparaten till 220-240 V / 50 Hz växelström via ett korrekt installerat jordat uttag. Uttaget måste skyddas med en 10-13 A säkring.

För utrustning som används i icke-europeiska länder, kontrollera typskylten på strömförsörjningen har rätt angiven spänning och strömstyrka

Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylten inuti enheten.

Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

Reducerad energiförbrukning vid användningen

Energiförbrukningen sjunker:

1) Med lägre omgivningstemperatur. 2) Med högre börvärdesinställning på termostaten. 3) Ju färre gånger man öppnar dörren och ju kortare tid den är öppen.

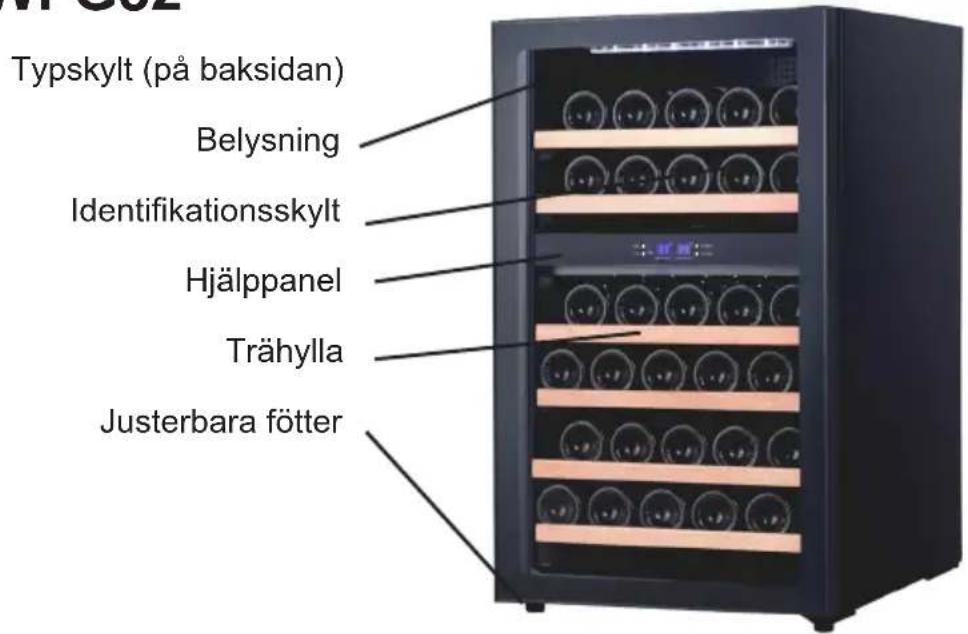

Lär känna din vinkyl

WFG32

fig.1

Driftsättning och installation

Placering

Av säkerhets- och driftsmässiga skäl får kylen inte placeras utomhus.

Ställ kylen på ett plant underlag i ett torrt och ventilerat rum (max. 75% relativ luftfuktighet). Ställ inte kylen nära värmekällor som spis eller element, och undvik att den utsätts för direkt solljus eller värme från en annan källa.

Installation

Underlaget som kylen står på ska vara plant. Använd inte en ram eller liknande.

Det är viktigt att kylen står helt rakt. Man kan justera skåpet med hjälp av de justerbara fötterna framtill (se fig. 2). Kontrollera med ett vattenpass att skåpet står rakt.

Inbyggnad

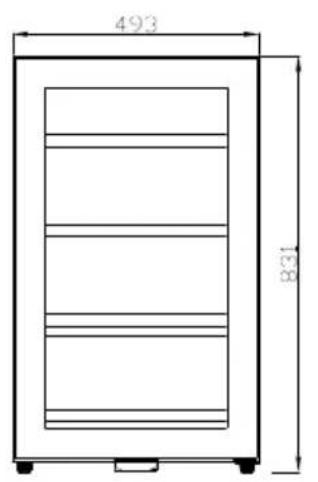

WFG32 kan endast vara fristående och det måste finnas tillräckligt med luft omkring kylen (fig. 4).

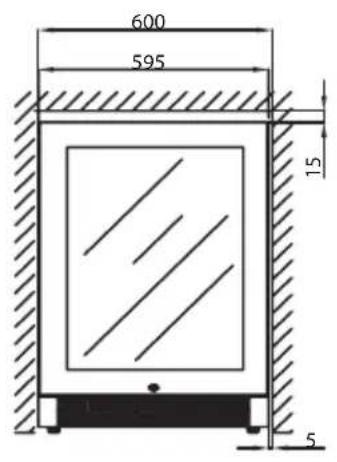

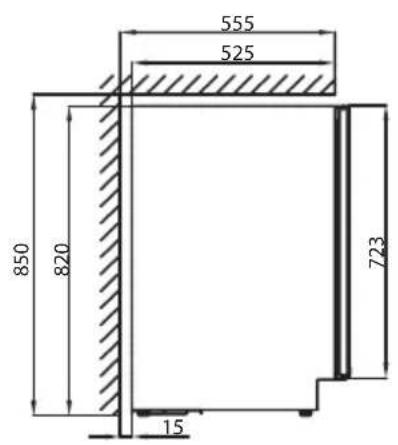

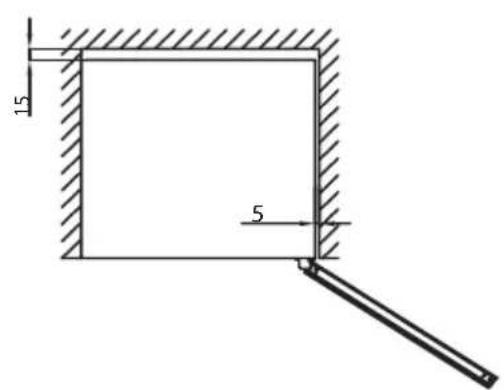

WFG45 kan byggas in i ett kök eller stå fritt (fig. 5). Om skåpet ska byggas in måste det finnas tillräckligt luftutrymme mellan kökslisten och kylen. Gångjärnssidan kräver 5 mm luft.

Den medföljande fotpedalen kan monteras med skruvarna som ligger lösa i plastpåsen.

OBS: Fotpedalen ska inte monteras om kylen byggs in bakom en kökslist.

Rumstemperatur

Klimatklassen står på typskylten (se sida 15).

OBS: Kylen fungerar bäst vid en rumstemperatur mellan 10 och 32°C.

fig. 2

fig. 3

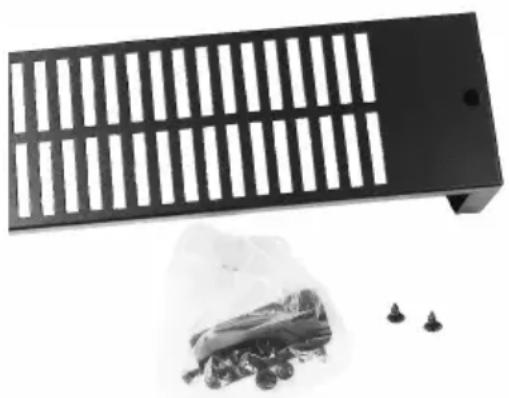

Innehållet i påsen som ses i figur 3 kan användas för att fästa kylen.

WFG32

fig. 4

WFG45

fig. 5

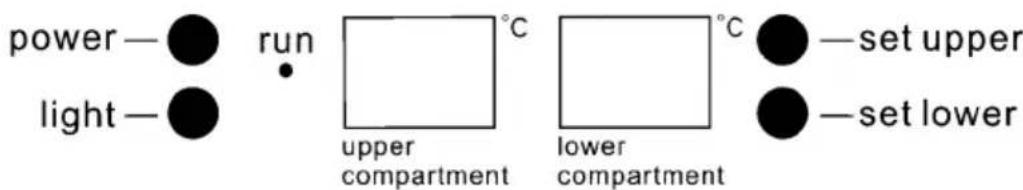

Hjälp och funktion

fig. 6

Elektronisk styrning

Den elektroniska styrningen ser till att kylen håller de inställda temperaturerna i de olika delarna med hjälp av ett avancerat kylsystem och fläktar.

Efter ett strömavbrott nollställs temperaturen till fabriksinställningarna, som är:

Överst: 6°C

Nederst: 12°C

Den elektroniska styrningen har följande funktioner:

• Temperaturinställning
• Temperaturangivning
• Automatisk avfrostning
• Larm vid hög eller låg temperatur, ljus på/av
• Enhet på/av (tryck och håll in i 3 sek)

Temperaturläsning

Displayen anger den aktuella temperaturen i kylen. Temperaturangivningen har ett inbyggt filter som simulerar den aktuella temperaturen i flaskorna. Därför reagerar den inte på kortvariga variationer i lufttemperaturen.

Temperaturinställning

Temperaturen i de olika delarna ställs in med de två knapparna vid skärmen. När du trycker syns den inställda temperaturen på skärmen istället för den aktuella temperaturen.

Tryck på knappen flera gånger tills du når den önskade temperaturen.

Den översta delen kan ställas in mellan 5 och 10 grader Celsius.

Den nedersta delen kan ställas in mellan 10 och 18 grader Celsius.

Temperaturlarm

Om temperaturen avviker 3°C från den inställda temperaturen i minst 1 timme visas Lo/aktuell temperatur och Hi/aktuell temperatur omväxlande och blinkande.

Det rekommenderas att servera vinerna ett par grader kallare än den önskade dricktemperaturen eftersom vinet snabbt värms upp en aning när det hälls upp i glaset.

LED-ljuset

För att minska energiförbrukningen släcks LED-ljuset automatiskt efter 10 minuter.

Det är möjligt att hela tiden ha ljuset tänt. Håll in knappen "LIGHT" i 5 sekunder tills skärmen visar "LP". Efter 4 sekunder återställs skärmen och ljuset förblir tänt tills det manuellt stängs av.

Om du vill återgå till energisparläget håller du in knappen "LIGHT" i 5 sekunder. Skärmen visar då "LP". Efter 4 sekunder återställs skärmen och ljuset släcks automatiskt efter 10 minuter.

Byt gångjärn på dörr WFG32

Dörren kan ändras från högerhängd till vänsterhängd och omvänt på följande sätt:

fig. 7.1

fig. 7.2

fig. 7.4

fig. 7.3

1. Skruvar
2. Gångjärn
3. Dörrbeslag
4. Dörr
5. Skruvar till gångjärn
6. Nedre gångjärn
7. Övre gångjärn, höger
8. Skyddsproppar
9. Övre gångjärn, vänster

Se till att kylen inte är ansluten till elen och lägg den på rygg.

STÖTTA UPP DÖRREN UNDER MONTERINGEN!

1. Öppna dörren i 90 graders vinkel. Ta bort de två skruvarna (1) från gångjärnet (2) och montera av dörren (4) och gångjärnet (2) (fig. 7.1-2).
2. Ta ut skruvarna från dörrbeslaget (3) och montera fast beslaget på motsatt sida av dörren (fig. 7.2).

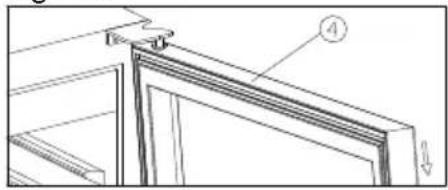

3. Montera av det övre gångjärnet (7) och ta bort det (fig. 7.3).
4. Ta bort skyddspropparna (8) och montera fast reservgångjärnet (9) på motsatt sida av kylen med tre skruvar. (fig. 7.4).

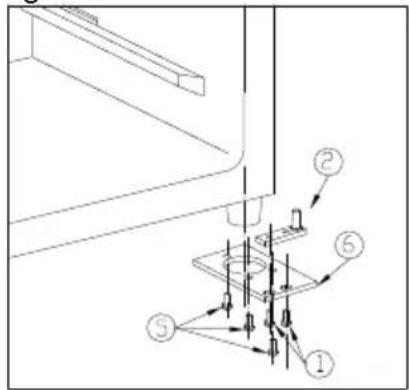

5. Vrid det sista gångjärnet (6) spegelvänt och montera fast det på motsatt sida av kylen med tre skruvar (5) (fig. 7.4).
6. Gångjärnet (2) kan vridas 180 grader och monteras på motsatt sida (fig. 7.4).
7. Montera dörren och skruva fast nederdelen med två skruvar (1). (fig. 7.4).
8. Sätt fast skyddspropparna (8) (fig. 7.4).

Byt gångjärn på dörr WFG45

fig. 8.1

fig. 8.2

Se till att kylen inte är ansluten till elen och lägg den på rygg. STÖTTA UPP DÖRREN UNDER MONTERINGEN!

1. Nedre gångjärn, höger
2. Skruvar
3. Gångjärn 4. Dörr
4. Övre gångjärn, höger
5. Gångjärnsskruvar
6. Övre gångjärn, vänster
7. Skyddsproppar
8. Nedre gångjärn, vänster
9. Dörrbeslag 11. Skruvar

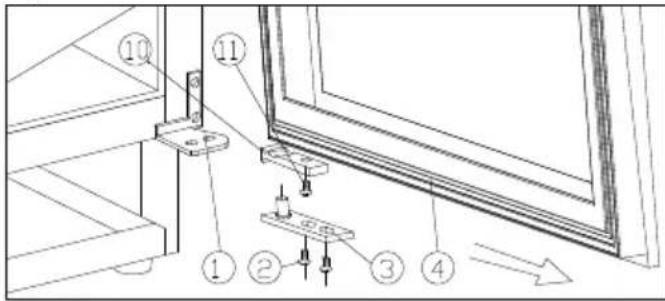

10. Öppna dörren i 90 graders vinkel. Ta bort de två skruvarna (2) från gångjärnet (3) och montera sedan av dörren (4) och gångjärnet (3) (fig. 8.1).
11. Ta ut skruvarna (11) från dörrbeslaget (10) och montera fast beslaget på motsatt sida av dörren. Vrid gångjärnet (3) 180 grader och montera på motsatt sida av dörren (fig. 8.1).

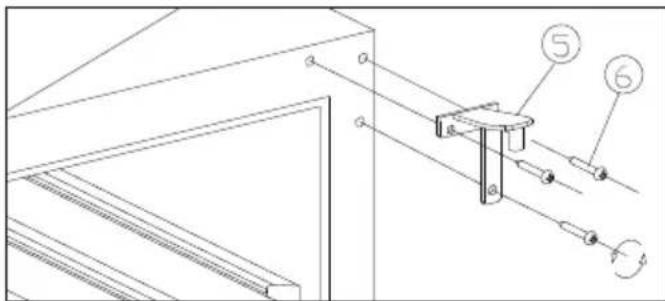

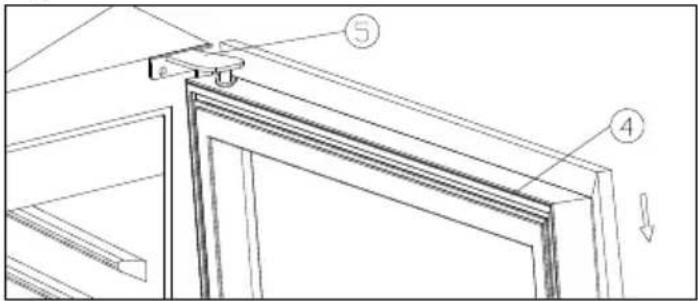

12. Montera av det övre gängjärnet (5) och ta bort det (fig. 8.2).

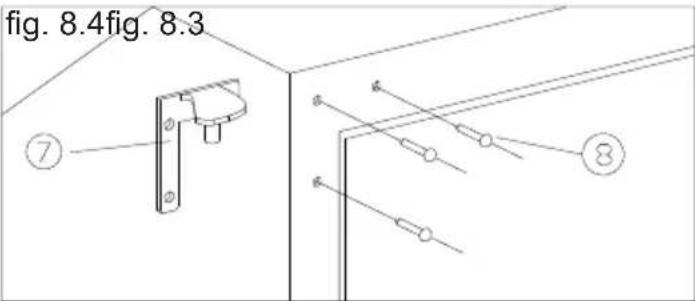

13. Ta bort skyddspropparna (8) och montera fast reservgängjärnet (7) på motsatt sida av kylen med tre skruvar. (fig. 8.4).

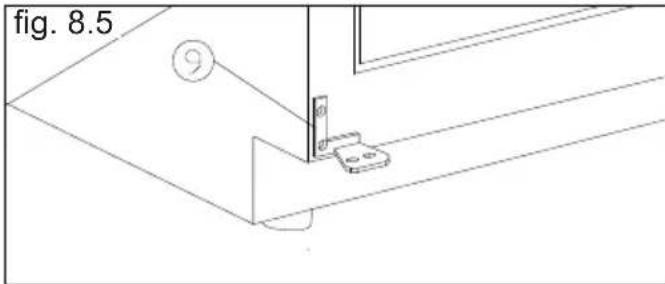

14. Montera det vänstra reservgängjärnet (9). (fig. 8.5).
15. Sätt fast dörren och de tre skyddspropparna (8) (fig. 8.4).

Avfrostning, rengöring och underhåll

Automatisk avfrostning

Avfrostning av enheten sker automatiskt. Tövattnet rinner genom ett rör ned till tōvattenskålen som sitter ovanför kompressorn. Vattnet förångas tack vare värmen från kompressorn.

Rengöring

Slå ifrån strömmen med hjälp av till/från-knappen när enheten ska rengöras invändigt.

Enheten rengörs bäst med en ljummen tvålösning (max. 65°C ). Använd inte rengöringsmedel som repar. Använd en mjuk duk. Skölj efter med rent vatten och torka ordentligt. Undvik att få in vatten i manöverpanelen.

Tövattensrännan, där kondensvattnet från kondensorn rinner ned i, sitter på bakre väggen inne i enheten. Säkerställ att den är ren. Använd ett desinfektionsmedel som t.ex. klorin utspätt med vatten, som ska droppas i tövattenavloppet ett par gånger om året. Rensa med piprensare eller dylikt. Använd aldrig skarpa eller spetsiga föremål.

Tätningslisten runt dörren kräver regelbunden rengöring för att undvika missfärgning och för att säkerställa lång hållbarhet. Använd rent vatten. Efter rengöring av dörrens tätningslist bör du kontrollera att den fortfarande sluter tätt.

På kompressorn och i kompressorrummet avlägsnas dammet enklast med dammsugare. Genom att demontera fotpanelen möjliggör man rengöring under enheten.

Byta ljus

Produkten använder lysdioder som ska hålla hela produktens livstid. Skulle du trots allt behöva byta lamporna ska du tillkalla service.

Ta ut hyllorna

Hyllan skjuts helt ner i botten och kan tippas uppåt. Den kan sedan dras ut.

Fellista

Fel Möjlig orsak Lösning
Skåpet fungerar inte.	Skåpet ar avständt.	Tryck på på/av-knappen.
	Strömavbrott. Säkringen har gätt.	Kontrolera att strömmen År ansluten. Säkringen skara varapåslagen.
	Kylen År inte korrekt inkopplad.
Det samlas vatten i botten av kylen.	Avloppsröret År igentäppt. Rensa avloppsröret och av-loppshålet på bakväggen.
Vibrationser och oljud.	Skåpet står snett.	Ställ in kylen med att vattenpass.
	Skåpet lutar mot andra element.	Flytta kylen bort från andra element erler anordningar som stär i direkt anslutting till kylen.
	Behällare eller flaskor rör vid varandra i skåpet.	Kontrolera avständet mellan flaskor och/eller behällare.
Kompressorn kör konstant.	Hög rumstemperatur. Kontrolera att ventilationen År bra.

Garanti, reservdelar och service

Garantireklamation

Fel eller skada orsakad direkt eller indirekt av felaktig hantering, missbruk, otillräckligt underhåll, felaktig montering, installation eller anslutning till strömuttag. Eld, olycka, blixtnedslag, strömsvängningar eller annan elektrisk felaktighet inklusive defekta säkringar eller felaktigheter i elnätsinstallationen. Reparationer utförda av verkstad som inte är auktoriserad och andra fel eller skador som tillverkaren kan påvisa är orsakade av andra orsaker än tillverkningsfel eller materialbrist täcks inte av denna garanti.

Observera att konstruktions- eller komponentförändringar eliminerar garanti och produktens tillförlitlighet samt att produkten kan ej längre anses laglig i användandet. Godkännandet på typskylt är då inte heller giltigt.

Transportskador upptäckta av köpare ska i första hand avgöras mellan köpare och leverantör, dvs. leverantören måste säkerställa att klagomål löses till köparens tillfredsställelse.

Innan teknisk assistans söks bör man kontrollera om man kan lösa problemet själv (se åtgärd av fel). Om servicehjälp inte täcks av garantin, t.ex. om produkten inte fungerar p.g.a. t.ex. trasig säkring eller felaktig hantering, kommer kostnaden för serviceassistansen att debiteras ägaren.

Reservdelar

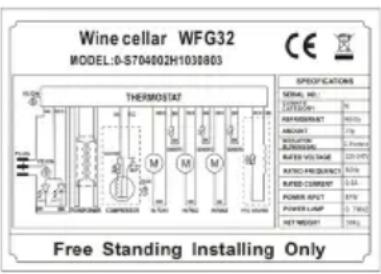

Vid beställning av reservdelar ska modell-, serie- och produktnummer anges för produkten. Denna information kan sökas på typskylten baktill på aggregatet. Typskylten uppger blandad teknisk information inklusive modell och serienummer.

fig. 9

Bortskaffning

Information för användare om insamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till lämpliga uppsamlingsställen i enlighet med nationella bestämmelser och direktiven 2012/19/EU och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå på grund av otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämlig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska unionen.

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska unionen. Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Notering till batterisymbolen:

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.
