WFG 32 - Vinkælder VESTFROST - Gratis brugsanvisning og manual

Produkttype	Vinskab
Mærke	Vestfrost
Model	WFG 32
Anslået kapacitet	32 flasker
Strømforsyning	220-240 V / 50 Hz, jordet stik, sikring 10-13 A
Kølemiddel	Brandfarlig (type og mængde på typeskiltet)
Temperaturområde - øverste rum	5 til 10 °C
Temperaturområde - nederste rum	10 til 18 °C
Temperaturdisplay	Ja, med indbygget filter
Temperaturalarm	Ja, hvis afvigelse >3°C i mere end en time
Indvendig belysning	LED, automatisk slukning efter 10 min (økonomitilstand) eller kontinuerlig drift (LP-tilstand)
Afrimning	Automatisk
Vendbar dør	Mulig, model WFG32: procedure beskrevet i vejledningen
Materiale i hylder	Ubehandlet naturligt træ (brug ikke rengøringsmidler)
Rutinevedligeholdelse	Rengøring med varmt vand (max 65°C) og mildt rengøringsmiddel; støvsuger til kondensatoren
Anbefalet omgivelsestemperatur	10 til 32 °C (klimaklasse på typeskiltet)
Nødvendig ventilation	Frit omkring apparatet, bloker ikke åbningerne
Sikkerhed	Brandfarligt kølemiddel: beskadig ikke kredsløbet, reparation ved kvalificeret personale; anvendelse af børn fra 8 år og opefter under opsyn
Reservedele	Angiv model og serienummer (på typeskiltet)
Bortskaffelse	Må ikke smides ud med husholdningsaffald; følg WEEE-direktiverne

Ofte stillede spørgsmål - WFG 32 VESTFROST

Hvordan indstiller jeg temperaturen på mit Vestfrost WFG 32 vinskab?

Brug de to knapper på betjeningspanelet. Tryk på knappen for det ønskede rum for at scrolle gennem den indstillede temperatur. Det øverste rum indstilles mellem 5 og 10 °C, det nederste rum mellem 10 og 18 °C.

Hvad betyder den blinkende temperaturalarm?

Displayet blinker og viser skiftevis Lo eller Hi med den faktiske temperatur, hvis afvigelsen fra den indstillede værdi overstiger 3 °C i mere end en time. Kontroller omgivelsestemperaturen, ventilationen, og at døren er lukket ordentligt.

Kan jeg lade LED-lyset være tændt konstant?

Ja. Hold LIGHT-knappen nede i 5 sekunder, indtil displayet viser LP. Lyset forbliver tændt, indtil det slukkes manuelt. For at vende tilbage til automatisk tilstand (slukning efter 10 min), gentag operationen, indtil du ser LF.

Hvordan vender jeg dørens åbningsretning på WFG 32?

Tag stikket ud og læg apparatet på ryggen. Følg trinene i vejledningen: fjern døren, skift hængsler og dørpivot fra højre til venstre. Se figurerne 7.1 til 7.4 for detaljer. Støt altid døren under operationen.

Hvordan rengør jeg mit Vestfrost vinskab?

Tag stikket ud. Brug en blød klud fugtet med varmt vand (max 65 °C) og lidt mildt rengøringsmiddel. Skyl med rent vand og tør. Brug aldrig slibende rengøringsmidler eller skarpe genstande. Træhylderne må ikke rengøres med produkter, der kan misfarve dem.

Er afrimningen automatisk?

Ja, afrimningen er automatisk. Afrimningsvandet løber gennem et rør til en bakke over kompressoren, hvor det fordamper. Hvis der samler sig vand i bunden, skal du kontrollere, at afløbsrøret ikke er tilstoppet.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Apparatet indeholder et brandfarligt kølemiddel. Beskadig ikke kølekredsløbet, brug ikke elektriske apparater indeni, hold ventilationsåbningerne frie, og opbevar ikke brandfarlige aerosolbeholdere. Reparationer skal udføres af en autoriseret fagmand.

Hvorfor vibrerer eller larmer mit apparat?

Kontroller, at apparatet står i vater (brug et vaterpas og juster de justerbare fødder). Sørg for, at det ikke rører ved andre møbler. Adskil flasker eller hylder, der kan støde mod hinanden.

Hvad gør jeg, hvis apparatet ikke fungerer?

Kontroller, at det er tilsluttet, og at sikringen/afbryderen ikke er sprunget. Tryk på tænd/sluk-knappen. Hvis problemet fortsætter, se afsnittet 'Fejlfinding' i vejledningen.

Hvordan sparer jeg energi med mit vinskab?

Placer apparatet i et køligt rum (lav omgivelsestemperatur), indstil termostaten til en højere temperatur, begræns døråbningerne, og brug automatisk belysningstilstand (slukning efter 10 min) i stedet for kontinuerlig tilstand.

BRUGSANVISNING WFG 32 VESTFROST

Da kølemidlet, som anvendes i apparatet, er en brændbar gasart, er det vigtigt at sikre, at kølekredsløb og rør ikke er beskadigede.

Mængde og type af kølemiddel i apparatet er angivet på typeskiltet.

Standard EN378 angiver, at rummet hvor apparatet installeres, skal have en volumen på 1 m³ pr. 8 g kulbrinte kølemiddel, der er brugt i apparatet. Dette er for at undgå dannelse af brandfarlige gas-/luftblandinger i rummet, hvis der skulle opstå en utæthed i kølekredsløbet.

ADVARSEL:

Lad ventilationsåbninger, i apparatets kabinet og i eventuelt indbygningsmodul, ikke blive tildækket.

ADVARSEL:

Anvend ikke mekaniske apparater eller andre hjælpemidler til at fremskynde afrimningsprocessen, ud over dem som er anbefalet af fabrikanten.

ADVARSEL:

Undgå at beskadige kølemiddelsystemet.

ADVARSEL:

Anvend ikke elektriske apparater inde i apparatet, medmindre de er af en type som er anbefalet af fabrikanten.

ADVARSEL:

Apparatet må ikke udsættes for regn.

ADVARSEL:

Dette apparat kan benyttes af børn fra en alder af 8 år og af personer med reducerede fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsigt af en person, der er ansvarlig for deres sikkerhed, eller hvis de er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet.

ADVARSEL:

Børn må ikke bruge apparatet som legetøj.

ADVARSEL:

Rengøring og vedligeholdelse må ikke udføres af børn, medmindre de er over 8 år gamle og er under opsigt.

ADVARSEL:

Opbevar ikke eksplosive stoffer såsom spraydåser med brændbar drivgas i dette apparat.

ADVARSEL:

Fare for brand eller eksplosion, da kølemidlet er brændbart. Apparatet må kun repareres af uddannet personale.

ADVARSEL:

Når apparatet sættes i position, sørg for at netledningen ikke er fastklemt eller beskadiget.

ADVARSEL:

Placer ikke forbindelsesbokse, forlængerledninger eller andre strømforsyninger på bagsiden af enheden.

• Opbevar altid nøgler et separat sted utilgængeligt for børn.
• Træk stikket ud af stikkontakten før reparation eller rengøring af apparatet.
• Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller en anden fagmand for at undgå fare.

Dannelse af rim på den indvendige fordamperplade og de øverste dele er normalt. Apparatet skal derfor afrimes i forbindelse med almindelig rengøring eller vedligeholdelse.

Vær opmærksom på, at ændringer i apparatets konstruktion vil medføre, at al garanti og produktsvar bortfalder.

• Apparatet er udelukkende beregnet til opbevaring af vin.

CLASS 1 LED PRODUCT

Indhold

Advarsel 2 Inden ibrugtagning 5 Energispareforslag 5 Tekniske data 5 Lær vinskabet at kende 6 Ibrugtagning og installation 7 Betjening og funktion 9 LED-lyset 10 Omhængsling af dør WFG32 11 Omhængsling af dør WFG45 12 Afrimning, rengøring og vedligeholdelse 13 Fejlfindingliste 14 Reklamation, reservedele og service 15 Bortskaffelse 16

Opbevar ikke eksplosive stoffer såsom spraydåser med brændbare drivmidler i dette apparat.

Dette apparat er beregnet til husholdningsbrug og lignende.

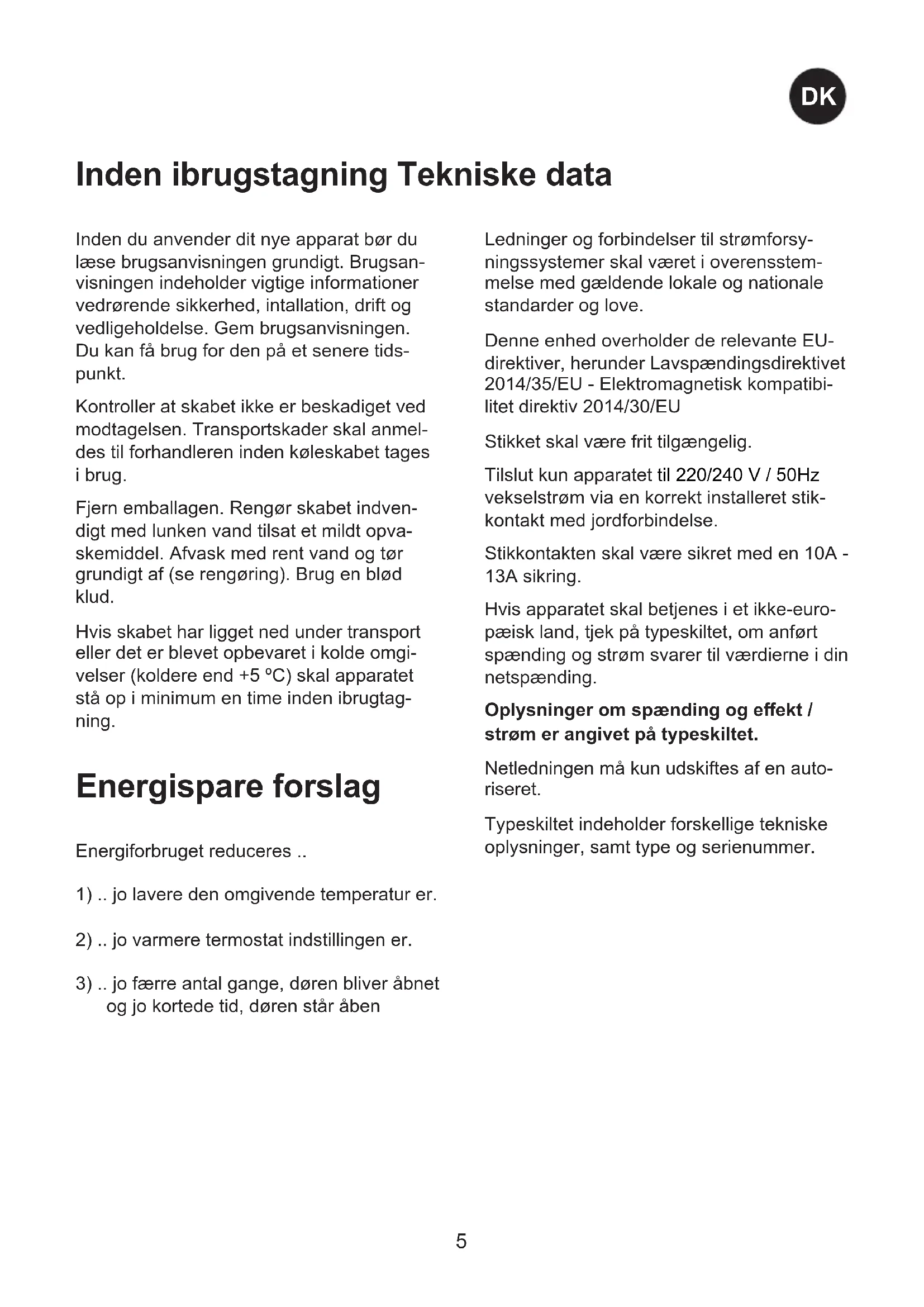

Inden du anvender dit nye apparat, bør du læse brugsanvisningen grundigt. Brugsanvisningen indeholder vigtige informationer vedrørende sikkerhed, installation, drift og vedligeholdelse. Gem brugsanvisningen. Du kan få brug for den på et senere tidspunkt.

Kontroller, at skabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren, inden køleskabet tages i brug.

Fjern emballagen. Rengør skabet indvendigt med lunkent vand tilsat et mildt opvaskemiddel. Afvask med rent vand og tør grundigt af (se rengøring). Brug en blød klud.

Hvis skabet har ligget ned under transport, eller det er blevet opbevaret i kolde omgivelser (koldere end +5°C), skal apparatet stå op i minimum en time inden ibrugtagning.

Energispareforslag

Energiforbruget reduceres.

1) Jo lavere den omgivende temperatur er. 2) Jo varmere termostatindstillingen er. 3) Jo færre antal gange, døren bliver åbnet, og jo kortere tid, døren står åben.

Ledninger og forbindelser til strømforsyningssystemer skal være i overensstemmelse med gældende lokale og nationale standarder og love.

Denne enhed overholder de relevante EU-direktiver, herunder Lavspændingsdirektivet 2014/35/EU og Elektromagnetisk kompatibilitet direktiv 2014/30/EU.

Oplysninger om spænding og effekt/strøm er angivet på typeskiltet.

Netledningen må kun udskiftes af en autoriseret.

Typeskiltet indeholder forskellige tekniske oplysninger, blandt andet type og serienummer.

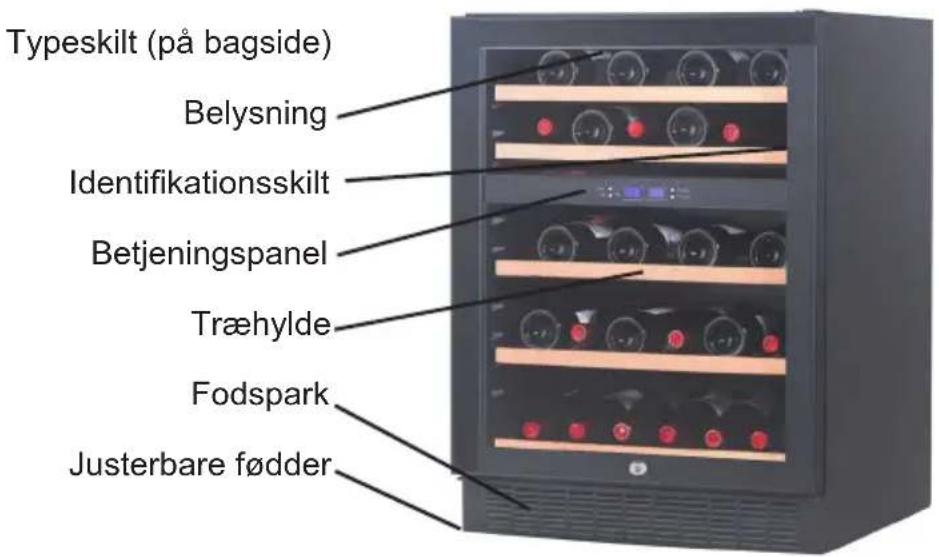

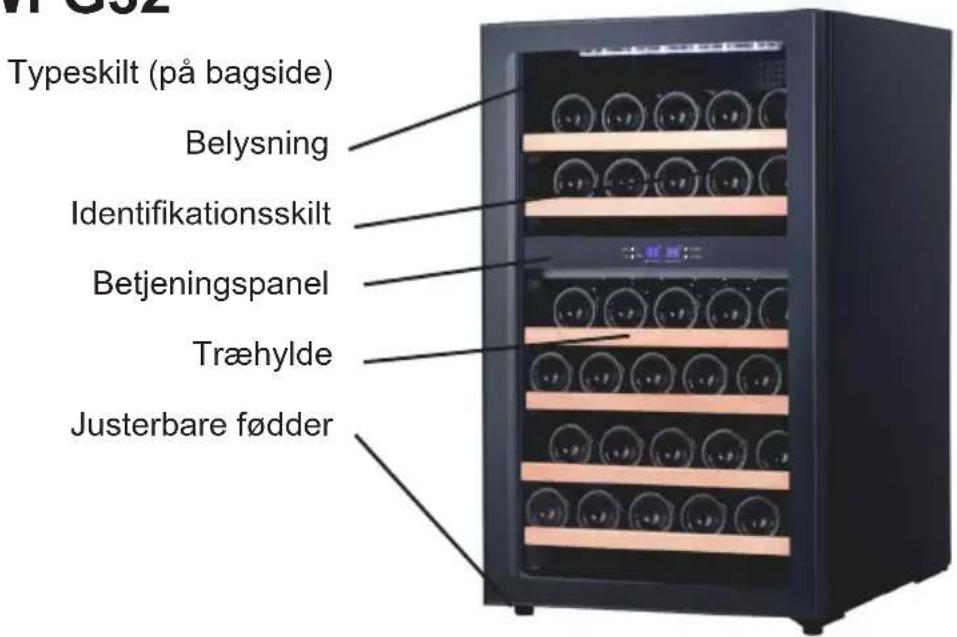

Lær skabet at kende

WFG45

WFG32 fig. 1

Af sikkerhedsmæssige og driftsmæssige grunde må apparatet ikke placeres udendørs.

Stil skabet på et plant underlag i et tørt og godt ventileret rum (maks. 75 % relativ luftfugtighed). Anbring ikke skabet tæt på varmekilder såsom komfur eller radiator, og undgå at det udsættes for direkte sollys eller varme fra anden varmkilde.

Installation

Underlaget, hvorpå skabet opstilles, skal være plant. Brug ikke en ramme eller lignende.

Det er vigtigt, at skabet står helt lige. Man kan justere skabet ved at dreje de justerbare fødder i fronten op eller ned (se figur 2). Kontroller med et vaterpas, at skabet står lige.

Indbygning

WFG32 kan kun være fritstående, og der skal sikres, at der er tilstrækkelig luft omkring skabet (figur 4).

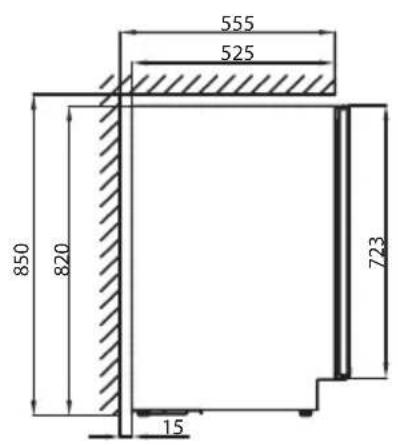

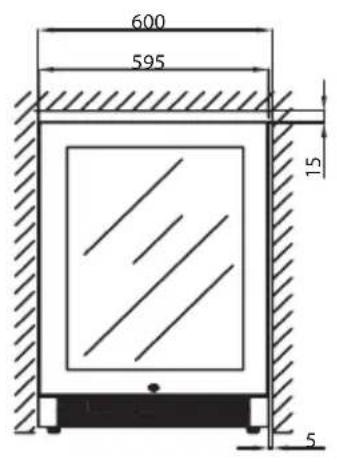

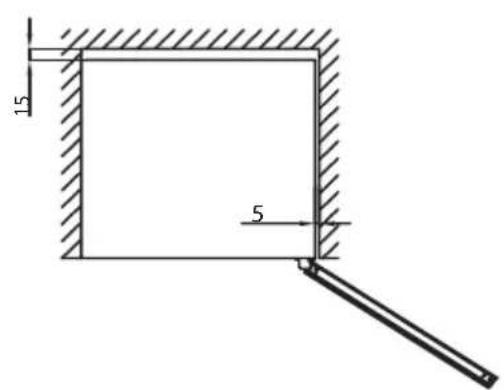

Skabene WFG45 kan bygges ind i et køkkenelement eller stå frit (figur 5). Ved indbygning af skabet skal det sikres, at der er tilstrækkelig luftgennemgang i køkkensoklen foran apparatet. Hængselside kræver 5 mm luft.

Det medfølgende fodspark kan monteres med de to medfølgende skruer, som ligger i plastposen.

OBS: Fodsparket skal ikke monteres, hvis apparatet indbygges bag en køkkensokkel.

Rumtemperaturen

Klimaklassen står på typeskiltet (se side 15).

Bemærk: Skabet fungerer bedst ved rumtemperaturer mellem 10° og 32° C

fig. 2

fig. 3

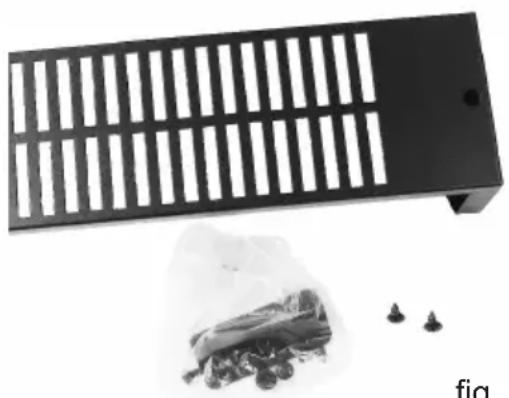

Hvis det ønskes, kan indholdet i posen, som ses på fig. 3, bruges til at fastgøre skabet op mod en bordplade.

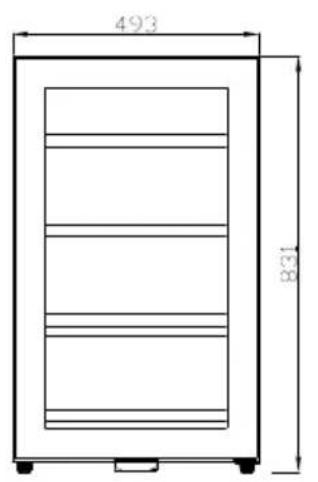

WFG32

fig. 4

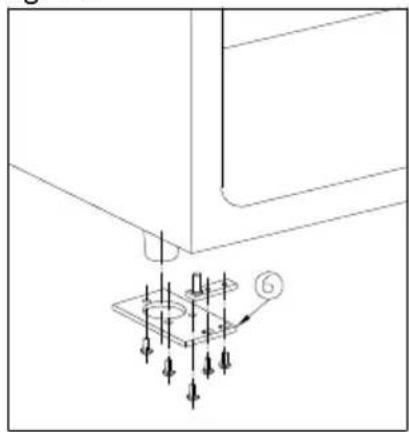

WFG45

fig. 5

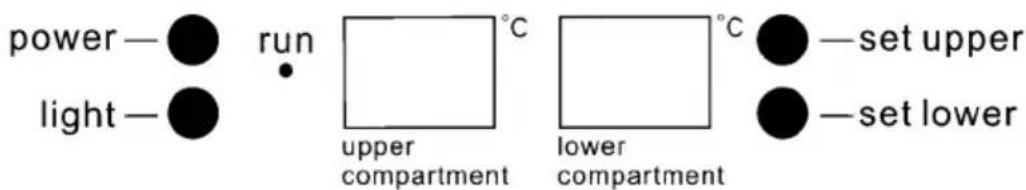

Betjening og funktion

fig. 6

Elektronisk styring

Den elektroniske styring sørger for, at skabet holder de indstillede temperaturer i afdelingerne. Dette opnås ved en avanceret styring af kølesystem og ventilator.

Efter en eventuel strømafbrydelse nulstilles temperaturen til fabriksindstillingen, som er:

Øverst: 6 °C

Nederst: 12 °C

Den elektroniske styring har følgende funktioner:

• • Temperaturindstilling
• • Temperaturangivelse, automatisk afrimning
• • Alarm ved høj og lav temperatur, lys tænd/sluk
• • Enhed tænd/sluk (tryk og hold i 3 sek.)

Temperaturaflæsning

Displayet viser den aktuelle temperatur i skabet. Temperaturvisningen har indbygget et filter, som simulerer den aktuelle temperatur i flaskerne. Derfor reagerer visningen ikke på kortvarige variationer i lufttemperaturen.

Temperaturindstilling

Temperaturerne i afdelingerne indstilles med de to setknapper på den elektroniske styring. Når der trykkes på knappen ændres displayet fra den aktuelle temperatur til den indstillede temperatur.

Hvis der trykkes på knappen gentagne gange, rulles gennem temperaturintervallet for indstillet temperatur.

Øverste afdeling kan justeres mellem 5 til 10 grader Celsius.

Nederste afdeling kan justeres mellem 10 til 18 grader Celsius.

Temperaturalarm

Hvis temperaturen har afveget 3°C fra den valgte indstillede værdi i mindst 1 time, vises henholdsvis Lo/aktuel temperatur og Hi/aktuel temperatur skiftevis, blinkende.

Det anbefales at servere vinene et par grader koldere end den ønskede drikketemperatur, da vinen ved skænkning i glasset hurtigt bliver varmet en anelse op.

LED-lyset

For at reducere energiforbruget, slukker skabet automatisk LED-lyset efter 10 minutter.

Det er muligt at have LED-lyset tændt konstant.

Hold "LIGHT"-knappen nede i 5 sekunder, displayet viser herefter "LP". Efter 4 sekunder vil displayet vende tilbage til normal, og lyset forbliver tændt indtil det igen slukkes manuelt.

Hvis du ønsker at vende tilbage til sparefunktionen, skal du holde "LIGHT"-knappen nede i 5 sekunder. Displayet viser herefter "LP". Efter 4 sekunder vil displayet vende tilbage til normal, og lyset slukker automatisk efter 10 minutter.

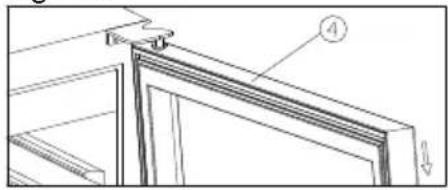

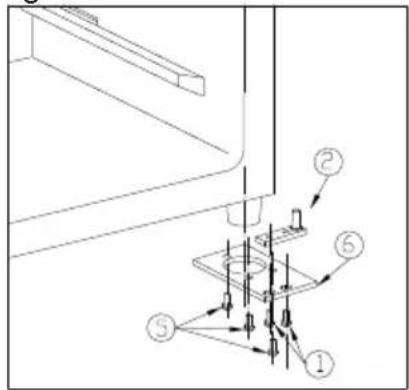

Omhængsling af dør WFG32

Døren kan ændres fra højrehængt til venstrehængt og omvendt, på følgende måde:

fig. 7.1

fig. 7.2

fig. 7.4

fig. 7.3

1. Skruer
2. dørhængsel
3. Dørbeslag
4. Dør
5. Hængsels skruer
6. Nederste hængsel
7. Top hængsel - højre
8. Afdækningspropper
9. Top hængsel - venstre

Kontrollér, at skabet ikke er tilsluttet nettet, og læg det ned på ryggen. STØT DØREN UNDER MONTERINGEN!

1. Åbn døren i en vinkel på 90°. Fjern de to skruer (1) fra dørhængslet (2), og afmontér døren (4). Afmontér dørhængslet (2) (Fig. 7.1-2).
2. Afmontér skruerne fra dørbeslaget (3), og montér beslaget igen i modsatte side af døren (Fig. 7.2).
3. Afmontér top hængslet (7), og fjern det. (Fig. 7.3)
4. Afmontér afdækningerne (8), og montér reservedelshængslet (9) i modsatte side af kabinettet med de tre skruer. (Fig. 7.4)
5. Spejlvend nederste beslag (6), og montér det i modsatte side med de tre skruer (5). (Fig. 7.4)
6. Dørhængslet (2) drejes 180° og monteres i modsatte side (Fig. 7.4).
7. Montér døren og skru den fast forneden med skruer (1). (Fig. 7.4)
8. Montér de tre afdækningspropper (8) (Fig. 5.4).

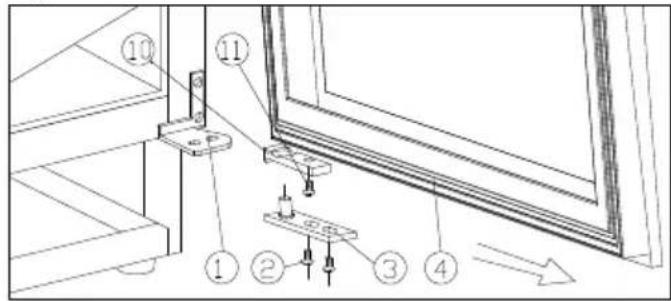

Omhængsling af dør WFG45

Fig. 8.1

Fig. 8.2

Tjek at skabet ikke er tilsluttet nettet, og læg det ned på ryggen. STØT DØREN UNDER MONTERINGEN!

1. Nederste hængsel (højre)
2. Top hængsel (højre)
3. Afdækningspropper
4. Skruer
5. Skruer, 3. dørhængsel
6. Hængselskruer
7. Nederste hængsel (venstre)
8. Dør
9. Top hængsel (venstre)
10. Dørbeslag
11. Åbn døren med en vinkel på 90°. Fjern de to skruer (2) fra dørhængslet (3) og afmonter døren (4). Afmonter dørhængslet (3) fra døren. (Fig. 8.1).
12. Afmonter skruerne (11) fra dørhængslet (10) og montér hængslet igen i modsatte side af døren. Drej dørhængslet (3) 180° og montér det i den modsatte side af døren (Fig. 8.1).

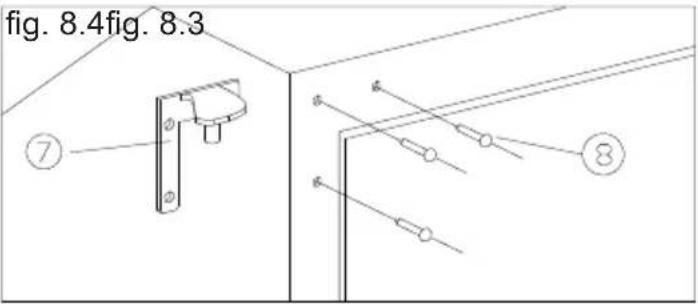

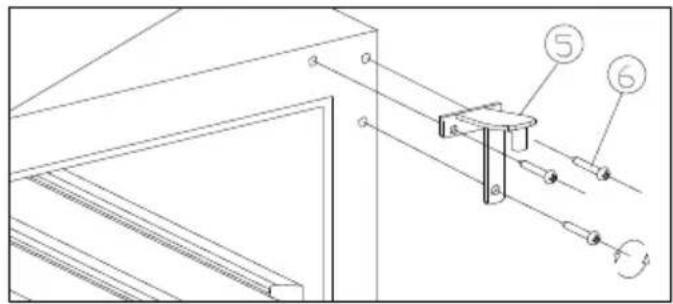

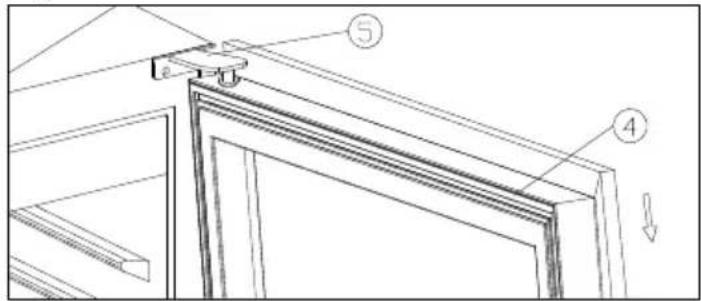

13. Afmonter top hængslet (5) og fjern det. (Fig. 8.2)
14. Afmonter afdækningerne (8) og monter reservedelshængslet (7) i modsatte side af kabinettet med de tre skruer. (Fig. 8.4)

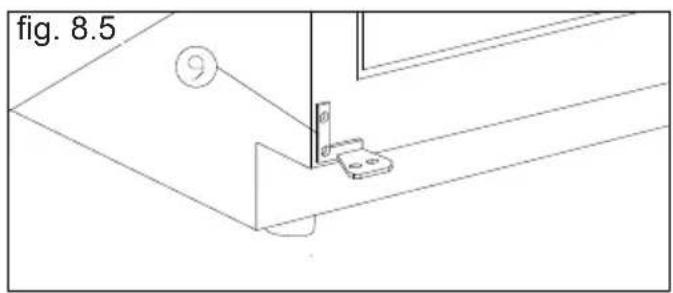

15. Monter det venstre reservedelshængsel (9). (Fig. 8.5)
16. Monter døren igen og de tre afdækningspropper (8) Fig. 8.4.

Automatisk afrimning af vinskabet

Afrimning af vinskabet sker automatisk. Smeltevandet løber gennem et rør ned til vandskålen, der sidder ved kompressoren. Vandet fordamper på grund af varmen fra kompressoren.

Rengøring

Før rengøring påbegyndes, skal stikproppen fjernes fra stikkontakten. Skabet rengøres bedst med en opløsning af lunkent vand tilsat lidt opvaskemiddel (max. 65°C). Anvend ikke rengøringsmidler, der kan ridse. Brug en blød klud. Vask efter med rent vand og tør grundigt af. Brug aldrig skarpe eller spidse genstande. Undgå unødig vask af træhylderne, da disse er af ubehandlet naturmateriale og derfor kan misfarves af rengøringsmidler.

Tætningslisten rundt ved døren kræver jævnlig rengøring for at undgå misfarvning og sikre lang holdbarhed. Brug rent vand.

Efter rengøring af dørens tætningsliste bør du kontrollere, om den fortsat slutter tæt.

På kondensatoren under kabinettet, på kompressoren og i kompressorrummet fjernes støvet bedst med en støvsuger.

Udskiftning af lys

Der anvendes lysdioder, som er dimensioneret til at holde hele produktets levetid. Skulle det alligevel blive nødvendigt at skifte lyskilden, så tilkald service.

Udtagning af hylder

Hylden skubbes helt i bund, og vippes skråt. Hylden kan nu trækkes ud.

Fejlfindingsliste

Fejl Mulig ørsag Afhjælpning
Skabet virker ikke Skabet er slukket.	Strømsvigt; sikringen er slået fra; netstikket er ikke sat rigtigt i.	Tryk på tænd/sluk knappen. Kontrollér om strømmen er tilslut- tet. Sikringen skal ære slæt til.
Der løber vand i bunden af køleska-bet.	Tøvandsafløbsrøret er tilstoppet.	Rens tøvandsrenden og afløbs-hullet i bagvæggen.
Vibrationser eller generende støj.	Skabet stør skævt.	Indstil skabet med et vaterpas.
	Skabet hviler op mod andre køk-kenelementer.	Ryk skabet æk fra køkkenele-menterne eller apparater, som stør umiddelbart op ad skabet.
	Beholdere eller flasker berører hinanden i skabet.	Sørg for afstand mellem flasker og/eller beholdere.
Kompressor kører konstant.	Høj rumtemperatur. Sørg for god ventilation.

Reklamation, reservedele og service

Reklamationsretten

Såfremt der konstateres fejl ved produktet, kan De over for leverandøren gøre brug af reklamationsretten ifølge gældende lovgivning. Producenten skal for egen regning afhjælpe fabrikations- og materialefejl, der konstateres ved apparatets normale brug under forudsætning af, at apparatet er købt som fabriksnyt i Danmark. For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt det skønnes nødvendigt at apparatet indsendes til værksted, sker indsendelse og returnering for producentens regning og risiko.

Der er ikke dækning for fejl eller skader direkte eller indirekte opstået ved fejlbetjening, misbrug, mangelfuld vedligeholdelse, forkert indbygning, opstilling eller tilslutning. Det samme gælder for brand, ulykke, lynedslag, spændingsvariationer eller andre elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i forsyningsnettets elektriske installationer.

Reparationer udført af andre end de anviste reparatører, og i det hele taget fejl og skader, som leverandøren kan godtgøre skyldes andre årsager end fabrikations- og materialefejl, er ikke omfattet af reklamationsretten.

Vær opmærksom på, at ved indgreb i apparatets opbygning, og ved ændring af apparatets komponentbestykning bortfalder garanti og produktansvar og apparatet kan ikke lovligt anvendes. Godkendelse anført på mærkeskilt er ligeledes ugyldig.

Transportskader, der konstateres hos forbrugeren, er primært en sag mellem forbruger og forhandler, dvs. forhandler må drage

omsorg for, at forbrugeren stilles tilfreds. Inden du tilkalder serviceassistance, bedes du kontrollere de fejlmuligheder, du selv kan afhjælpe. (Se fejlfindingslisten)

Såfremt dit krav om afhjælpning er uberettiget, eksempelvis hvis apparatets svigt skyldes en sprunget sikring eller en fejlbetjening, må du selv betale de omkostninger, der er forbundet med at have tilkaldt serviceassistance.

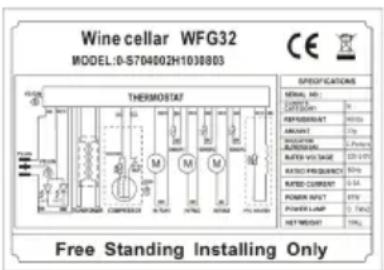

Reservedele

Angiv venligst model og prod. nummer, når du bestiller reservedele. Disse oplysninger finder du på typeskiltet. Typeskiltet indeholder forskellige tekniske oplysninger, samt type- og serienummer. Husk altid at bruge autoriserede håndværkere, hvis der er noget der skal repareres eller udskiftes!

fig. 9

Bortskaffelse

Brugerinformation om indsamling og bortskaffelse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding respektive recirkulering i henhold til gældende nationale bestemmelser samt direktiverne 2012/19/EU og 2006/66/EC.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

Ønsker du mere udførlig information om indsamling og recirkulering af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

Information om bortskaffelse i lande uden for Den Europæiske Union

Disse symboler gælder kun inden for Den Europæiske Union. Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

Information om batterisymbol:

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Advarsel

Opbevar ikke eksplosive stoffer, såsom sprayflasker med en brændbar drivgas, i dette apparat.

ADVARSEL:

Opbevar ikke eksplosivt materiale som spraydåser med brændbart drivmiddel i dette apparat. Dette apparat er beregnet til husholdningsbrug og lignende.

Hvis det ønskes, kan indholdet i posen, som ses på fig. 3, bruges til at fastgøre skabet op mod en bordplade.

WFG32

fig. 4

WFG45

fig. 5

Du kan ændre døren fra højre- til venstrehængt og omvendt på følgende måde:

fig. 7.1

fig. 7.2

fig. 7.4

fig. 7.3

Disse symboler gælder kun inden for EU. Hvis du ønsker at kassere dette produkt, skal du kontakte forhandleren eller de lokale myndigheder og spørge dem om, hvordan det skal kasseres på rigtig måde.

Bemærkninger for batterisymbol:

DK Ret til ændringer forbeholdes
