BRUKSANVISNING WFG 32 VESTFROST

• Personalekøkkener i butikker, kontorer og andre arbejdsmiljør;
• Til kunder i hoteller, moteller, bed and breakfasts og andre beboelsesmiljøer;
• Catering og lignende anvendelser,uden for detailhandlen.

Inden ibrugstagning Tekniske data

Stikket skal vare frit tilgaengelig.

Tilslut kun apparatet til 220/240 V / 50Hz vekselström via en korrekt installereret stikkontakt med jord forbindelse.

Stikkontakten skal vare sikret med en 10A - 13A sikring.

Hvis apparatet skal betjenes i et ikke-europaeisk land, tjek pa typeskiltet, om anfort spanding og strom svarer til vardierne i din netspanding.

Ibrugtagning og installation

Placering

Afrimning, rengøring og vedligeholdelse

Siden apparatet inneholder et meget brannfarlig kjolemiddel, er det viktig a sikre at kjolemiddelrørene ikke blir skadet.

Mengden av kjølemiddel i apparatet er angitt på typeskiltet.

Standarden EN378 angir at det rommet som apparatet skal installeres i, ma ha et volum pa 1 m3 pr. 8 g hydrocarbon-kjølemiddel i apparatet.

Dette er forå unngå dannelse av meget brannfarlige gass/ luft-blandinger i rom hvor apparatet er plassert i tilfelle av en lekkasje i kjølemiddelkretsen.

ADVARSEL:

Sorg for at ventilasjonsapninger i apparatet og innbyggingsmodul ikke er blokkert.

ADVARSEL:

Ikke bruk andre mekaniske redskaper eller metoder for a fremskynde avriming enn dem som er anbefalt av produsenten.

ADVARSEL:

Kjølemiddelsystemet på/IPskades.

ADVARSEL:

Ikke bruk elektrisk utstyr innate i kjølerommet medindre de er av en type som er anbefalt av produsenten.

ADVARSEL:

Dette apparatet skal kun brukes av barn over Åtte År og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaringer ull kunnskap, dersom de holdes under oppsyn av en person som er ansvarlig for deres sikkerhet ull de har fätt opplæring i sikker bruk av apparatet og har forstätt fareresom kan oppsta ved bruk.

ADVARSEL:

Barn skal不解 leke med appar-. tet.

ADVARSEL:

Rengjøring og brukervedlikehold
skal ikke utføres av barn, med
mindre de er over øtte ør og er
under oppsyn av voksne.

ADVARSEL:

Fare og risiko for brann ellereksplosjon da kjølemiddelet erbrennbart. Må kun repareres avutdannet personale.

ADVARSEL:

När apparatet settes i posisjönering (el. posisjon), sorg for at nettledningen ikke er fastklemt eller skadet.

ADVARSEL:

Ikke plasser forbindelsesbokser, forlengerledninger erler andre strømforsyninger på baksiden av encheten.

• Oppbevar alltid nøklene et annet sted og utenfor barnsrekkevidde.

För det utføres service eller renhold av apparatet, ma stoppslet trekkes ut uller strmmen avbrytes.

• Hvis ledningen er skadet,帽子den skiftes ut av produsenten, dennes forhandler aller en annen kvalifisert person for a unngå fare for skade.

• Isdannelse på innvendig fordampervergg og øvre deler er naturlig forekommende, og derfor br apparatet avrimes ved normalt renhold og vedlikehold.

Vær oppmerksom på at endringer i konstruksjonen til apparatet vil medføre at garanti ogproduktsvar bortfaller.

• Apparatet er utelukkende beregnet til oppbevaring av vin

CLASS 1 LED PRODUCT

Innhold

Advarsel 2
Forbruk 5
Energispare forslag 5
Tekniske data 5
Bli kjent med vinskapet 6
Igangsetting og installasjon 7
Betjening og funksjon 9
LEDIyset 10
Omhengsling av dør WFG32 11
Omhengsling av dør WFG45 12
Avriming, rengjoring og vedlikehold 13
Feilsøkingsliste 14
Garanti, reserveder og service 15
Kassering 16

• Personalekøkkener i butikker, Kontor og andre arbeidsmiljøer;
• Til kunder i hoteller, moteller, bed and breakfasts og andre beboelsesmiljøer;
• Catering og lignende anvendelser,uden for detaljhandlen.

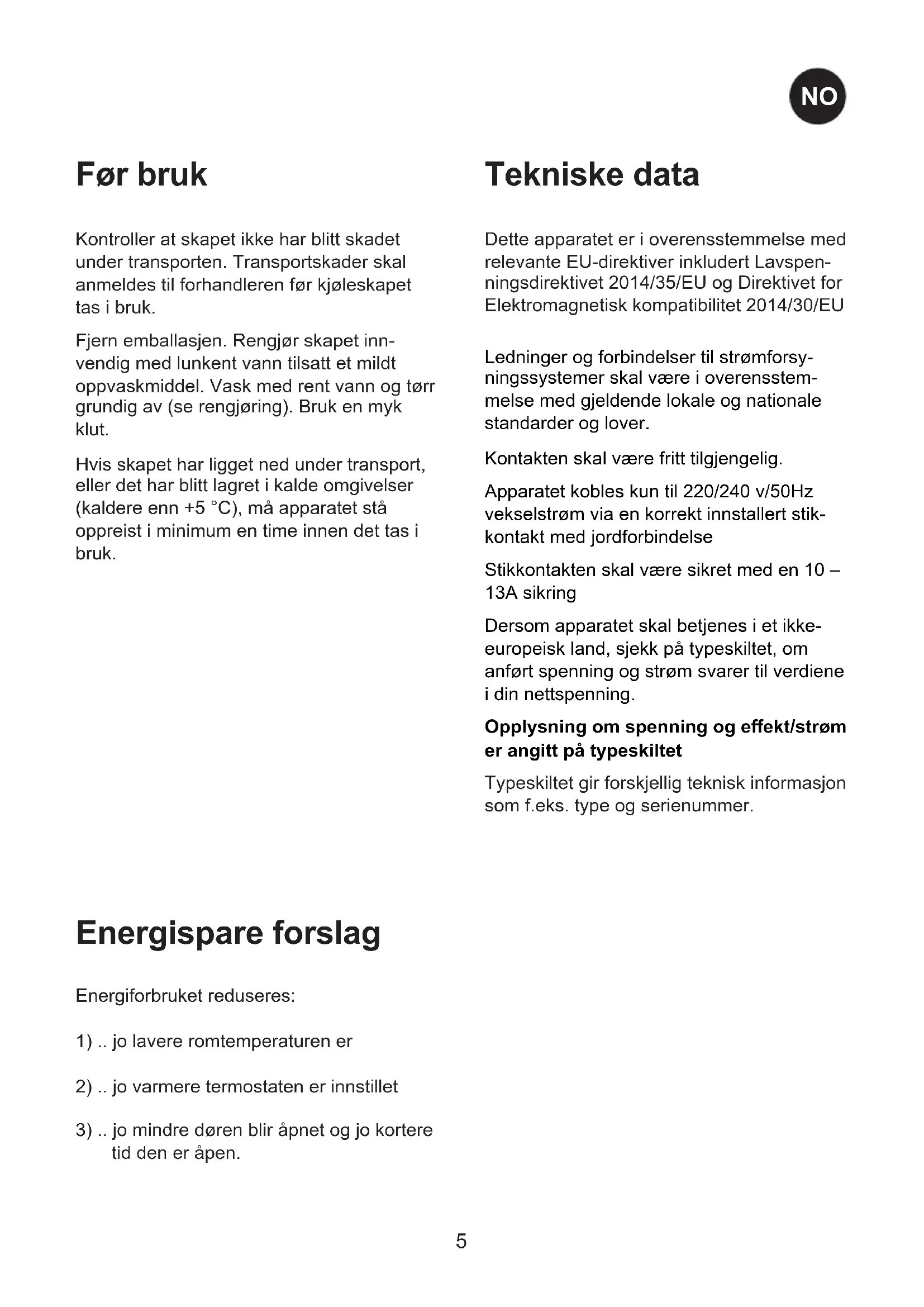

Før bruk

Kontroller at skapet ikke har blitt skadet under Transporten. Transportskader skal anmeldes til forhandlerenør kjoleskapet tas i bruk.

Fjern emballasjen. Rengjør skapet innvendig med lunkent vann tilsatt et mildt oppvaskmiddel. Vask med rent vann og tørr grundig av (se rengjøring). Bruk en myk klut.

Hvis skapet har ligget ned under transport, eller det har blitt lagret i kalde omgivelser (kaldere enn +5^ ), mA apparatet stø oppreist i minimum en time innen det tas i bruk.

Tekniske data

Dette apparatet er i overensstemmelse med relevante EU-direktiver inkludert Lavspenningsdirektivet 2014/35/EU og Direktivet for Elektromagnetisk kompatilitet 2014/30/EU

Ledninger og forbindelser til strømforsy-ningssystemer skal vare i overensstemmelse med gjeldende lokale og nationale standarder og lover.

Kontakten skal vare fritt tilgengelig.

Apparatet kobles kun til 220/240 v/50Hz vekselström via en korrekt installert stikkontakt med jord forbindelse

Stikkontakten skal vare sikret med en 10 - 13A sikring

Dersom apparatet skal betjenes i et ikke-europeisk land, sjekk pa typeskiltet, om anfort spenning og strom svarer til verdiene i din nettpenning.

Opplysning om spenning og effekt/strøm er angitt på typeskiltet

Typeskiltet gir forskjellig tekniisk informasjon som f.eks. type og serienummer.

Energispare forslag

Energiforbruket reduseres:

1) .. jo lavere romtemperaturen er
2) .. jo varmere termostaten er innstillet
3) ... jo mindede doren blir apnet og jo kortere tid den er apen.

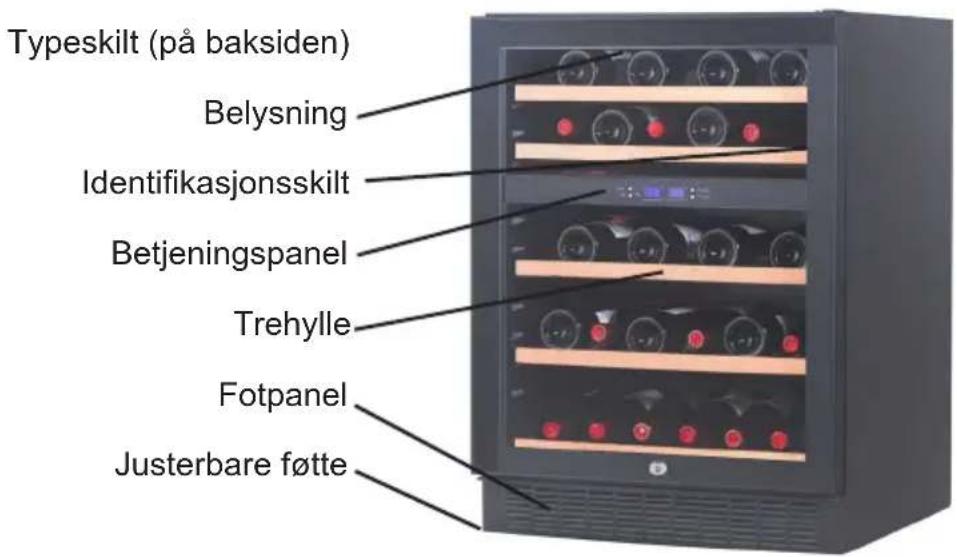

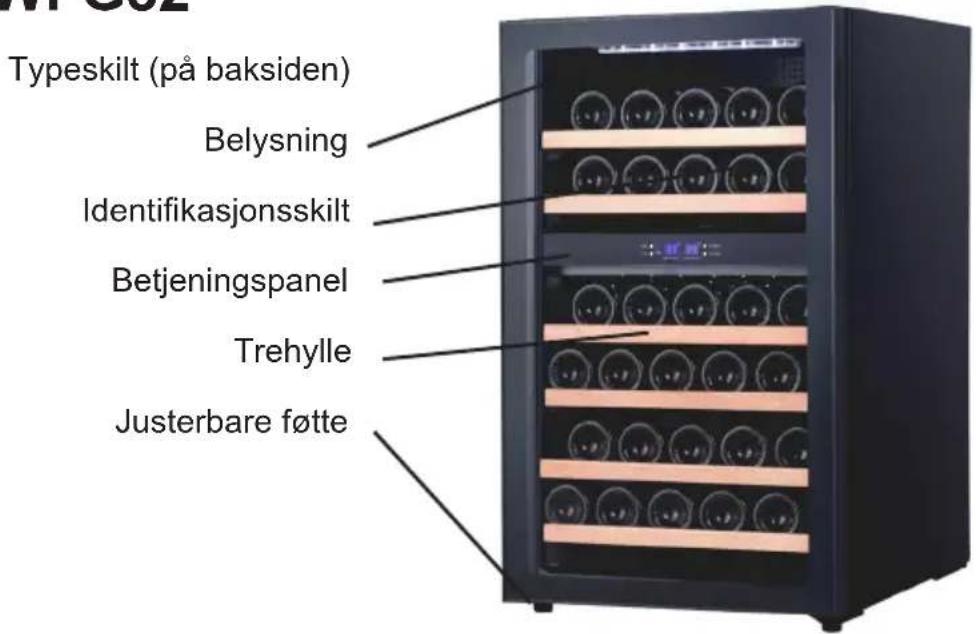

Bli kjent med vinskapet

WFG45

WFG32

fig.1

Igangsetting og installationsjon

Plassering

Apparatet skal av sikkerhets- og driftsmessige grunner ikke plasseres utendørs. Sett skapet på et jevnt underlag i et tørt og godt ventiliert rom (maks. 75% relativ luftfuktighet). Ikke plasser skapet tett intil varmekilder som komfyr eller radiator, og unngå at det utsettes for direkte sollys uller varme fra andre varmekilder.

Installasjon

Skapet skal settes pa et jevnt underlag. Ikke bruk ramme eller lignende.

Det er viktig at skapet står helt rett. Du kan justere skapet ved Å vri de justerbare føttene i fronten opp eller ned (se figur 2). Bruk et vater for Å kontrollere at skapet står rett.

Innbygging

WFG32 skal kun vare frittstaende, og du ma sikre at det er tilstrekkelig luft rundt skapet (figur 4).

Skapene WFG45 kan bygges inn i et kjokkenelement aller stå fritt (figur 5). Ved innbygging av skapet mä du kontrollere at det er tilstrekkelig luftgjennomströmning i kjokkensokkelen foran apparatet. Hengelsiden krever 5 mm luft.

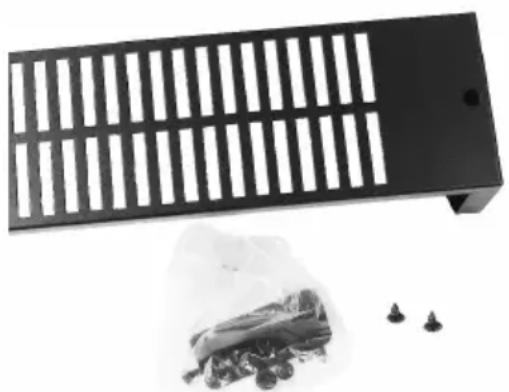

Fotpanelet som følger med, kan monteres med to de medfølgende skruene som ligger Iost i plastposen.

OBS: Fotpanelet skal ikke monteres hvis apparatet bygges inn bak en kjøkkensokkel.

Romtemperature

Klimaklassen stared på typeskiltet (se side 15).

Merk: Skapet fungerer best ved romtemperaturer mellom 10 og 32^

fig. 2

fig. 3

Betjening og funksjon

fig. 6

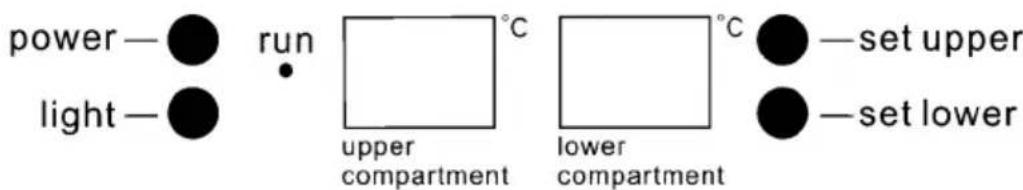

Elektronisk styring

Den elektroniske styringen sørger for at skapet holder de innstilte temperaturene i avdelingene. Dette oppnas vha. avansert styring av kjolesystem, og ventilator.

Etter et eventuelt strombrudd nullstilles temperaturen til fabrikinnstillingene, som er:

Overst: 6^

Nederst: 12^

Den elektroniske styringen har følgende funksjoner:

• Temperaturinnstilling
• Temperaturvising
• Automatisk avriming
• Alarm ved høy og lav temperatur
• Slå lyset av/på
• Sla encheten av/pa (hold inn 3 sek)

Temperaturdisplay

Displayet viser den aktuelle temperatu- ren i skapet. Temperaturdisplayet har etinnebygd filter som simulerer den aktuelle temperaturen i flaskene.Derfor reagerer icke displayet pa kortvarige endringer i luft-temperaturen..

Temperaturinnstilling

Du stiller inn temperaturen i avdelingene med de to settknappene pa den elektroniske styringen. Nar du trykker pa knappen, endres displayet fra den aktuelle temperaturen til den innstilte temperaturen.

Hvis du trykker på knappen flere ganger, blar du gjennom temperaturinterval for innstilt temperatur.

Overste avdelingen kan justeres fra 5 til 10^

Nederste avdelingen kan justeres fra 10 til 18^

Temperaturalarm

Hvis temperaturen avviker med 3^ fra den valgte innstilte verdien i minst 1 time, blinker displayet og viser henholdsvis Lo/aktuell temperatur og Hi/aktuell temperatur.

Det anbefales à serveve vinene et par grader kaldere enn onsket drikketemperatur, ettersom vinen hurtig varmes litt opp etter at den er skjenket i glasset.

LED lyset

For a redusere energiforbruket slar skapet automatisk av LED-Iyset etter 10 minutter.

Det er mulig Å holde LED-lyset konstant på. Holdinne "LIGHT"-knappen i 5 sekunder, deretter viser displayet "LP". Etter 4 sekunder går displayet tilbake til normal visning og lyset holder seg på til du slår det av manuelt.

Hvis du onsker a gà tilbake til sparefunksjønen, mà du holde innate "LIGHT"-knappen i 5 sekunder. Deretter viser displayet "LP". Etter 4 sekunder går displayet tilbake til normal visning og lyset slår seg automatisk av etter 10 minutter.

Omhengsling av dør WFG32

1. Skruer

2. Dorphengsel

3. Dörbeslag

4. Dør

5. Hengselsskruer

6. Nederste hengsel

7. Topphengsel - høyre

8. Dekkpropper

9. Topphengsel - venstre

Kontroller at skapet称之 koblet til strømnette, ogleggdetnedpáryggen.

STÖTT DÖREN UNDER MONTERINGEN!

1. Apne doren med en vinkel pa 90 grader. Fjern de to skruene (1) fra dorhengslet (2) og avmonter doren (4). Avmonter dorhengslet (2) (fig. 7.1-2).
2. 1. Avmonterer skruene fra dorbeslaget (3), og monter beslaget igjen på motsatt side av doren (fig. 7.2)

3. Avmonter topphengslet (7), og fjern det. (Fig. 7.3)

4. Avmonter dekslene (8), og monter reservedelshengslet (9) pa motsatt side av kabinettet med de tre skruene. (Fig. 7.4)

5. 1. Speilvend nederste beslag (6) og monter den på motsatt sider med de tre skruene (5) (fig. 7.4)
6. 1. Vri dorrhengslet (2) 180 grader, og monter det på motsatt side (fig. 7.4)
7. 1. Monter doren og skru den fast under med skruer (1). (Fig. 7.4)
8. Monter de tre dekkproppene (8) fig. 7.4

Omhengsling av dør WFG45

fig. 8.1

fig. 8.2

Kontroller at skapet称之 koblet til strommettet, og legg det ned på rygg-gen. STÖTT DÖREN UNDER MONTE-RINGEN!

1. Nederste hengsel (høyre)
2. Topphengsel (høyre)
3. Dekkpropper

4. Skruer

5. Skruer 3.Dorphengsel

6. Hengselskruer

7. Nederste hengsel (venstre)

8. Dør

9. Topphengsel (venstre)

10. Dörbeslag

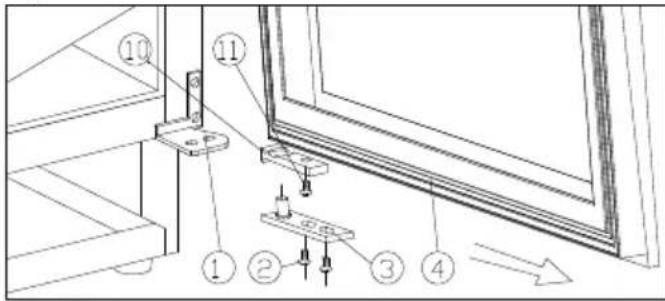

11. Apne doren med en vinkel pa 90 grader. Fjern de to skruene (2) fra dorhengslet (3) og avmonter doren (4). Avmonter dorhengslet (3) fra doren. (Fig. 8.1).

12. Avmonterer skruene (11) fra dorrhengslet (10), og monter hengslet igjen pa motsatt side av doren. Vri dorrhengslet (3) 180 grader, og monter det pa motsatt side av doren (fig. 8.1)

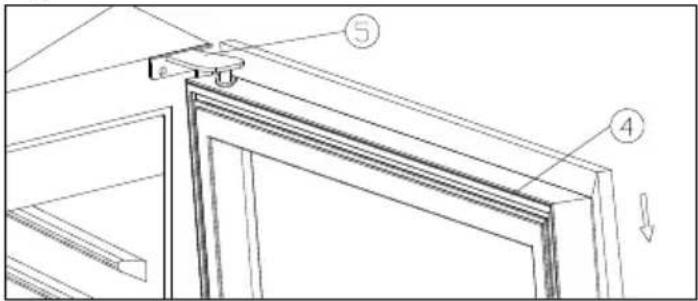

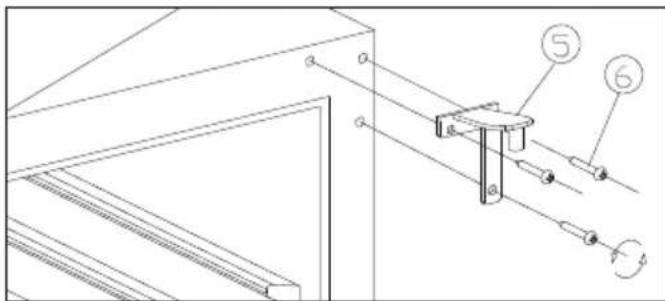

13. Avmonter topphengslet (5), og fjern det. (Fig. 8.2)

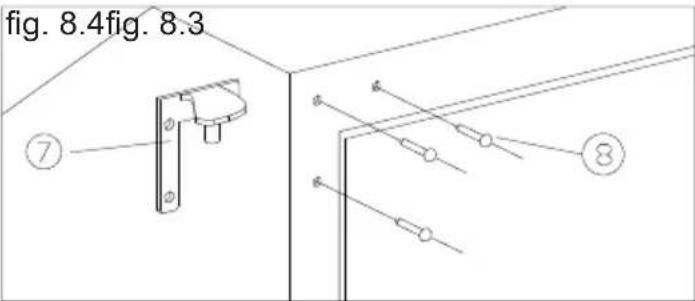

14. Avmonter dekslene (8), og monter reservedelshengslet (7) pa motsatt side av kabinettet med de tre skruene. (Fig. 8.4)

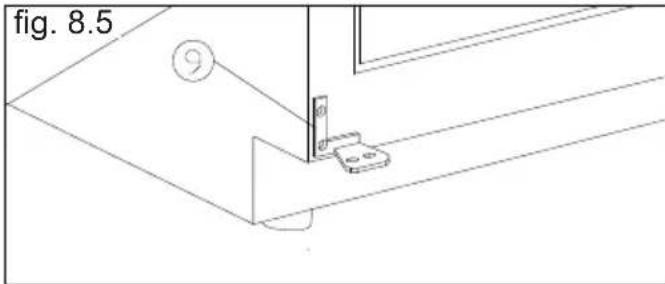

15. 1. Monter det venstre reservedelshengslet (9). (Fig. 8.5)
16. 1. Monter doren og de tre dekkproppene igjen (8) fig. 8.4.

Avriming, rengjøring og vedlikehold

Automatisk avriming av kjøleskapet

Avriming av kjoleskapet foregår automatisk, smeltevannet renner gjennom et rør ned til smeltevannsskålen som sitter på toppen av kompressoren. Vannet fordamper på grunn av varmen fra kompressoren. Smeltevannsskålen bør gjores ren engang imellom.

Rengjøring

Slukk strømmen på PÅ/AV-knappen nr skapet skal rengjores innvendig. Skapet rengjores best med en opplønsning av lunkent vann tilsatt litt oppvaskmiddel (maks. 65^ ). Bruk ikke rengjøringsmidler som kan ripe. Bruk en myk klut. Vask med rent vann og tørr grundig av. Smeltevannsavlopet, der kondensvannet fra fordamperen renner ned, sitter i bunnen av bakveggen innate i skapet. Sorg for at det er rent. Bruk et desinfeksjonsmiddel, som f.eks. Rodalon, som skal dryppes i smeltevannsavlopet et par ganger om Året. Rens med en piperenser eller lignende. Bruk aldri skarpe aller spisse gjenstander.

Tetningslisten omkring doren krever jevnig rengjoring for a unnga misfargng og sikre lang levetid. Bruk rent vann. Etter rengj-ring av drens tetningslist bor du kontrollere om den fortssatt er tettsluttende.

På kondensatoren, kompressoren og i kompressorrommet fjernes støvet best med en støvsuger.

Shift ut lys

Det brukes lysdioder som er dimensjonert til a holde hele levetiden til produitet. Dersom det likevel blir nodvendig a skifte ut lyskilden, ma du tilkalle service.

Ta ut hyller

Skyv hyllen helt ned og vipp den skratt. Na kan du trekke ut hyllen.

Feilsøkingsliste

Feil Mulig ørsak Løshing
Skapet er "dødtd"! Skapet er slukket. Strømavbrudd; sikringen er slätt ut; stopslet er ikke satt riktig i.	Trykk på PÅ/AV-knappen. Kontroller om strømmen er tikkob-let. Sikringen skal+vare slätt på.
Det renner vann i bunnen av kjøles-kapet.	Smeltevannssavløpsrøret er tett. Rens smeltevannssavløpet og avløpshullet i bakveggen.
Vibrasjoner erller sjenerende støy.	Skapet stør skjevt. Skapet hviler mot andre kjøk-kenelementer. Beholdere eller flasker berører hverandre i skapet.	Innstill skapet med et vater. Trekk skapet vekk fra kjøkkene-lemberter eller apparater som står umiddelbart opp langs skapet. Sørg for avstand mellom flasker og/eller beholdere.
Kompressoren går konstant.	Høy romtemperatur. Sørg for god ventilasjon.

Garanti, resvedeler og service

Bortfall av garanti

Feil og skade forarsaket direkte aller indirekte av feilaktig bruk, misbruk, mangelfullt vedlikehold, uriktig innbygning, installationsj erller strømtilkobling. Brann, ulykke, lynedslag, spenningsvariasjon aller andre elektrisk forstyrrse, inkludert defekt sikring aller feil i de elektriske installationsjone er化进程 derlekket av davon garantien.

Reparasjoner utført av andre enn godkjente serviceverksteder og enchver annen feil ell er skade som produsenten kan pavise er forarsaket av annet enn fabrikasjons- eller materialfeil er ikke dekkeret av dette garantien.

Legg merke til at endringer i konstruksjonen av apparatet aller endringer av komponenter i apparatet vil medføre bortfall av garanti og produktansvar, og utstyret vil ikke longer��e tillat Å bruke. Godkjenningen på typeskiltet vil også��e ugyldig.

Transportskade oppdaget av kjøper er primaert et forhold mellom kjøper og forhandler, dvs. forhandleren ma sikre at slike klager blir lost til kjøperens tilfredshet.

För du kontakter service, bes du undersøke om du selv kan utbedre feilen. Hvis anmodning om assistanse ikke er dekker av garantien, f.eks. hvis feilen skyldes at sikringen er gatt eller feilaktig bruk, vil du bli belastet de utgiftene som din henvendelse til service har utløst.

Reservedele

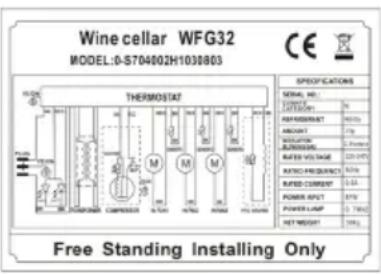

Ved bestilling av reservationer, vennligst opplys type, serie- ogproduknummer for apparatet. Denne informasjonen finnes på typeskiltet. Typeskiltet ineholder forskjellig tekniisk informasjon, inkludert type- og serienummer.

fig. 9

Kassering

Brukerinformasjon om innsamling og handtering av gammelt utstyr og brukte batterier.

Slike symboler påprodukter, emballasje, og/eller på medfolgende dokumenter betyr at bruke elektriske/elektroniskeprodukter og batterier ikke鬆 blandes med vanlig husholdningsavfall. For riktig handtering og gjenvinning av gamleprodukter og bruke batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2012/19/EU og 2006/66/EC.

Ved riktig handtering avppe disse produktene og batteriene,hjelper du til med a spare verdifulle ressurser og forbindre potensielle negative effekter pa menseskers helse og miljoet, som ellers kan oppsta ved uruktig avfallshandtering.

For mer informasjon om innsamling og gjenvinning av gamleprodukter og batterier, vennligst takontakt med kommunen, ditt renovasjonssselskap ell erstedet der du kjopte gjenstandene.

Ukorrekt handtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU.

Dersom du ønsker á kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

Informasjon om handtering i landutenfor EU

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol.l dette tilfellet etterkommen det kravet satt av direktivet for det kjemikaliet det gjelder.

Varning
