• Byta innerbelysning ……………………164 Idrifttagning p. 165
• Förutsättningar för idrifttagning p. 165
• Transportera och packa upp p. 165
• Välja uppställningsplats p. 165

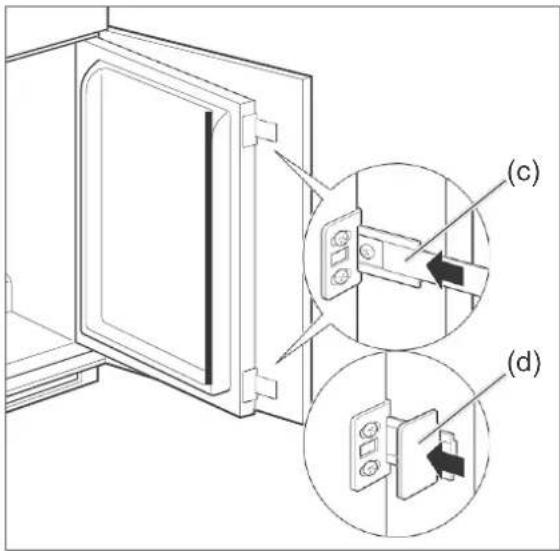

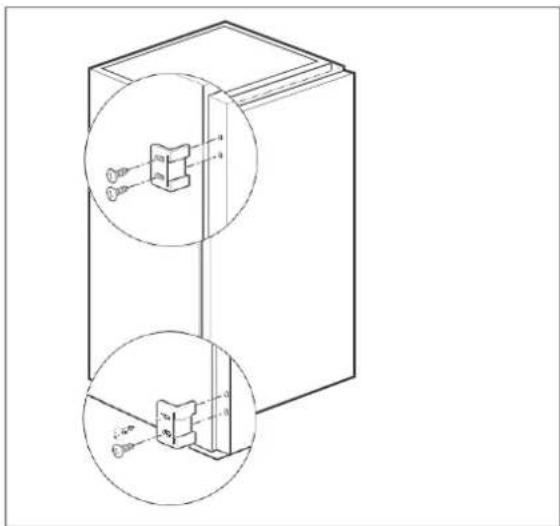

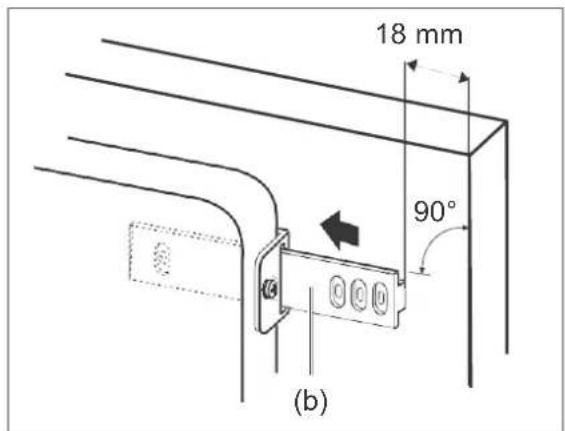

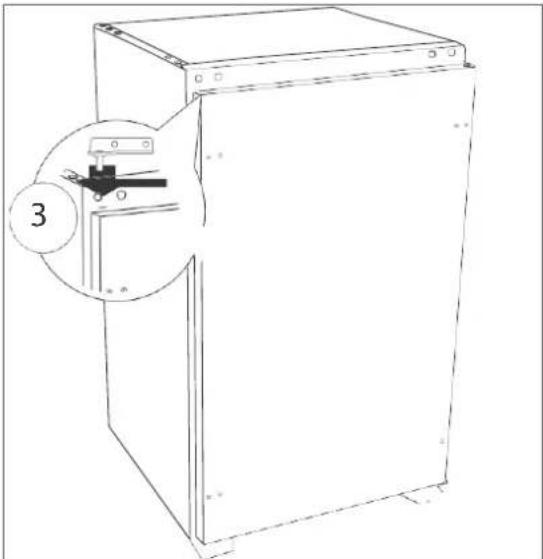

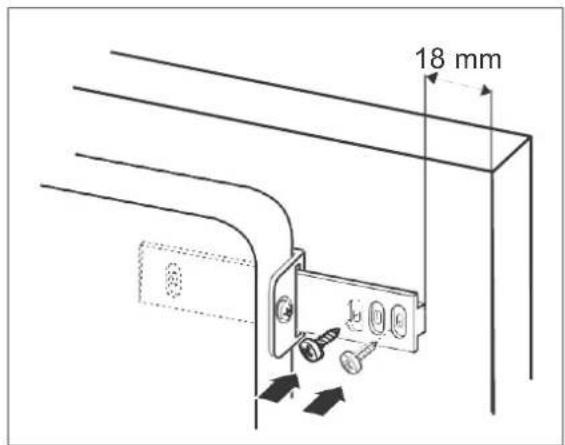

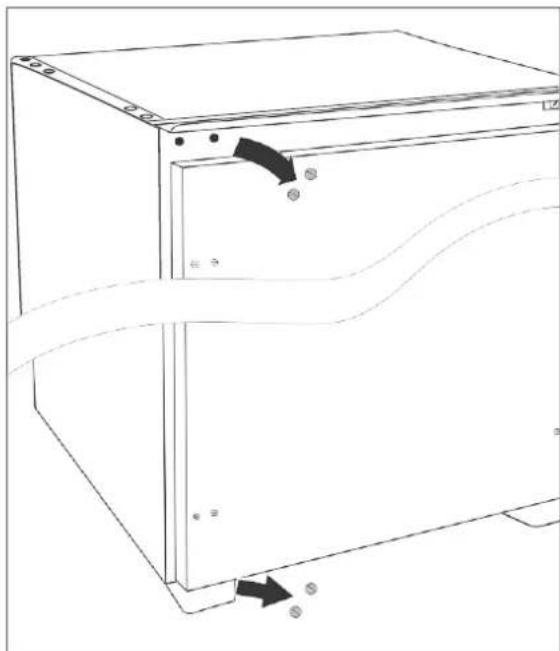

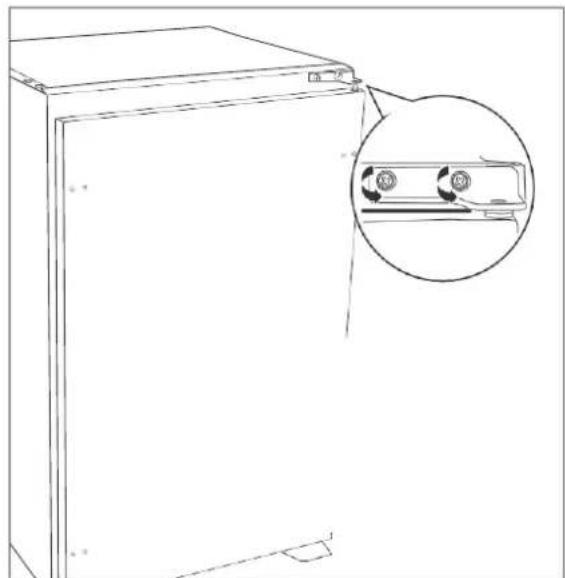

• Byta dörranslag p. 166

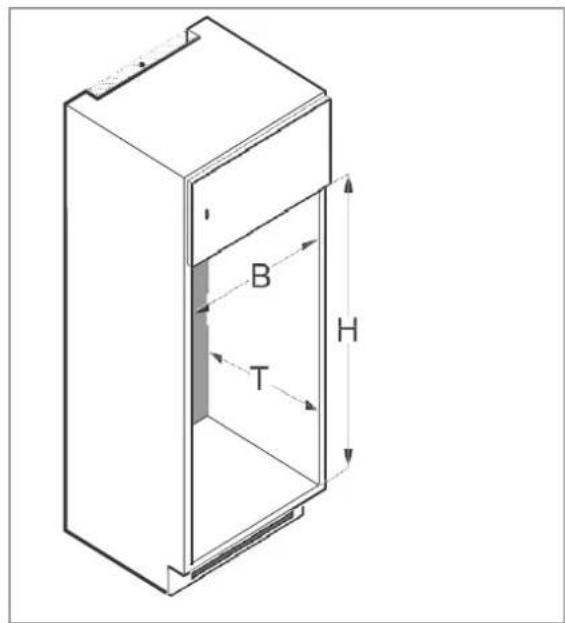

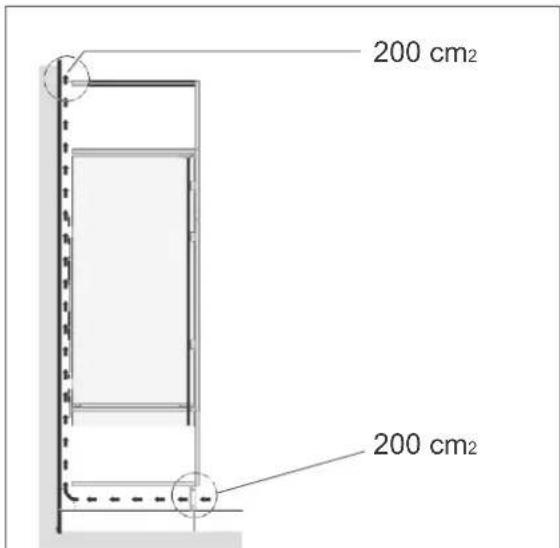

• Inbyggnadsnisch och ventilation p. 168

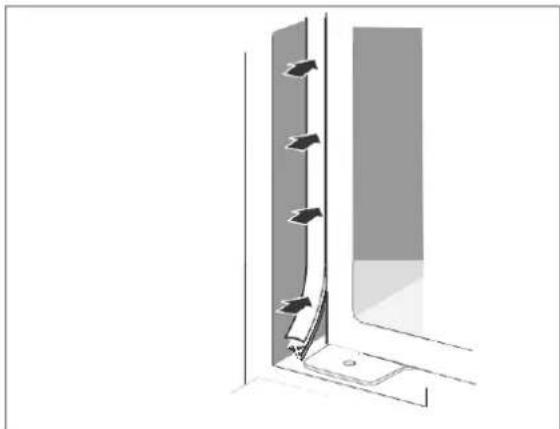

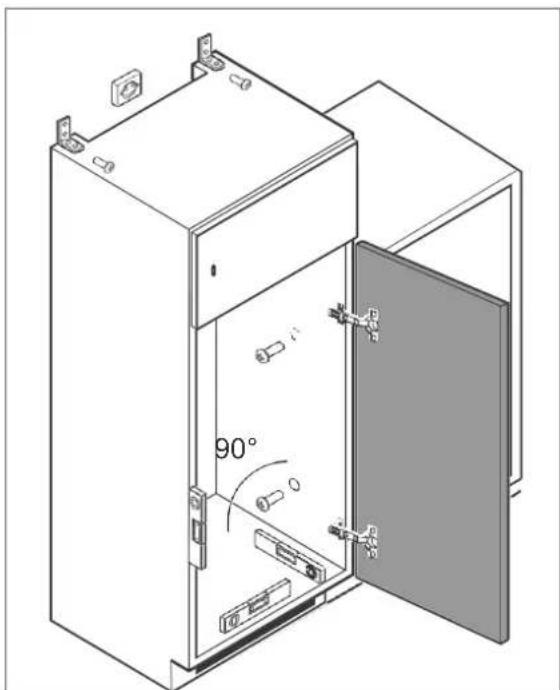

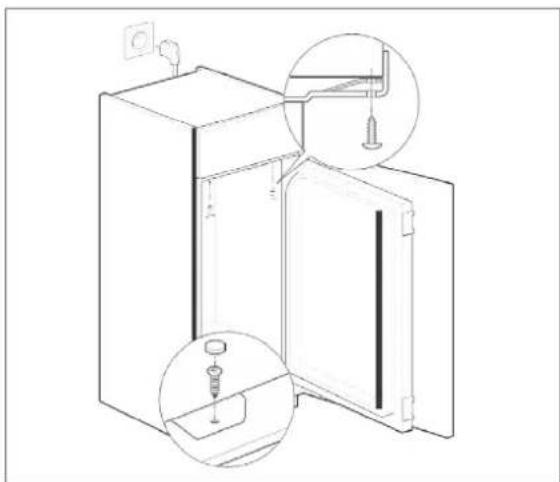

• Inbyggnad p. 169
• Grundrengöring p. 171
• Ansluta produkt till elnätet p. 171
• Felsökningstabell p. 172
• Service Rådgivning, beställning och reklamation p. 263

• Reparationer och reservdelar p. 263
• Miljöskydd p. 174
• Avfallshantera gamla elprodukter p. 174
• Vårt bidrag till skydd av ozonskikten p. 174
• Datablad Information om uppställning och första idrifttagning finns i dokumentet från sida 165. Läs noggrant säkerhetsanvisningarna och bruksanvisningen innan du använder produkten. Endast så kan du använda alla funktioner säkert och tillförlitligt. Följ oumbärlig förutom föreskrifterna i denna bruksanvisning även de lokala föreskrifterna. Förvara alla säkerhetsanvisningar och instruktioner för framtida bruk. Ge alla säkerhetsanvisningar och instruktioner vidare till den person som kommer att använda produkten efter dig.Leverans Sida 148 (a) (c) (b) (d) (e) (f) Leverans Leveransomfattning Integrerat kylskåp med 1× frysfack 1× glashylla, flyttbar 1× glashylla, fastmonterad (skydd för frukt-och gröntlådor) 2× frukt- och gröntlådor 2× dörrfack 1× flaskhylla Monteringsmaterial 2× vinkelbeslag (a) 2× dörrmedbringare (b) 2× täckremsor, långa (c) 2× täckremsor, korta (d) 12× skruvar (inskruvade på dörrens framsida) (e) 1× fogprofil (f) Leveranskontroll p. 175

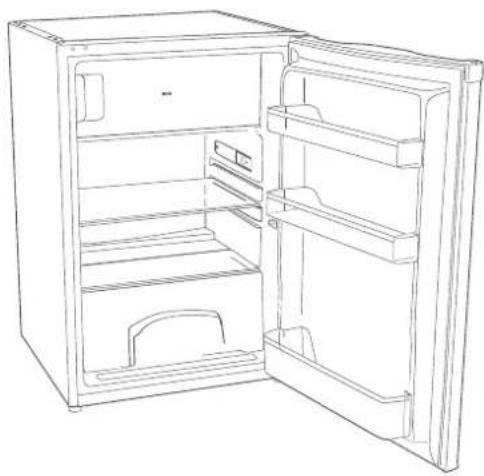

1. Transportera produkten till en lämplig

plats och packa upp den (se ”Idrifttagning” på sida 165).

2. Ta bort alla förpackningsdelar,

plastprofiler, tejpremsor och bubbelplast.

3. Kontrollera att inget saknas.

4. Kontrollera efter transportskador.

5. Om det saknas delar i leveransen eller

om det finns transportskador på produkten ska du kontakta vår service (se sida 263). VARNING! Risk för elstöt! Ta aldrig en skadad produkt i drift.Sida 149 Produktkomponenter/Manöv erkomponenter Produktkomponenter/Manöverkomponenter (1) Frysfack (2) Innerbelysning (3) Temperaturregul ator (4) Dörrfack (5) Dörrfack (6) Flaskhylla (7) Frukt- och gröntlådor (8) Glashylla, fastmonterad (9) Glashylla, flyttbar (1) (2) (3) (7) (8) (9) (4) (5) (6)Säkerhet Sida 150 Säkerhet Avsedd användning Produkten är avsedd till att kyla färska livsmedel, förvara vanliga djupfrysta livsmedel, djupfrysa färska, rumsvarma livsmedel samt för att skapa isbitar. Produkten är endast avsedd för hemmabruk. En kommersiell användning är förbjudet. Använd produkten endast som det står i bruksanvisningen. Alla annan användning anses vara icke- ändamålsenlig och kan orsaka materiella skador och även personskador. Tillverkaren ansvarar inte för skador som uppstod på grund av icke- ändamålsenlig användning. Förklaring av begrepp Följande signalord används i denna bruksanvisning. VARNING Detta signalord hänvisar till en måttlig risk som, om den inte förhindras, kan orsaka dödsfall eller allvarliga personskador. SE UPP Detta signalord hänvisar till en lägre risk som, om den inte undviks, kan orsaka lätta eller måttliga personskador. OBS Detta signalord varnar för möjliga materiella skador. Denna symbol hänvisar till användbar extrainformation. Symbolförklaring Se upp: Brandrisk! Frysfack med -18 °C eller svalare Säkerhetsanvisningar I det här kapitlet finns allmänna säkerhetsanvisningar som du ska följa för att skydda dig själv och andra. Observera även varningsanvisningarna i de enskilda kapitlet som avser användning, inbyggnad o.s.v. VARNING Risker i samband med elektriska hushållsapparater Risk för elstöt! Kontakt med spänningsledande delar kan leda till allvarliga personskador eller dödsfall.

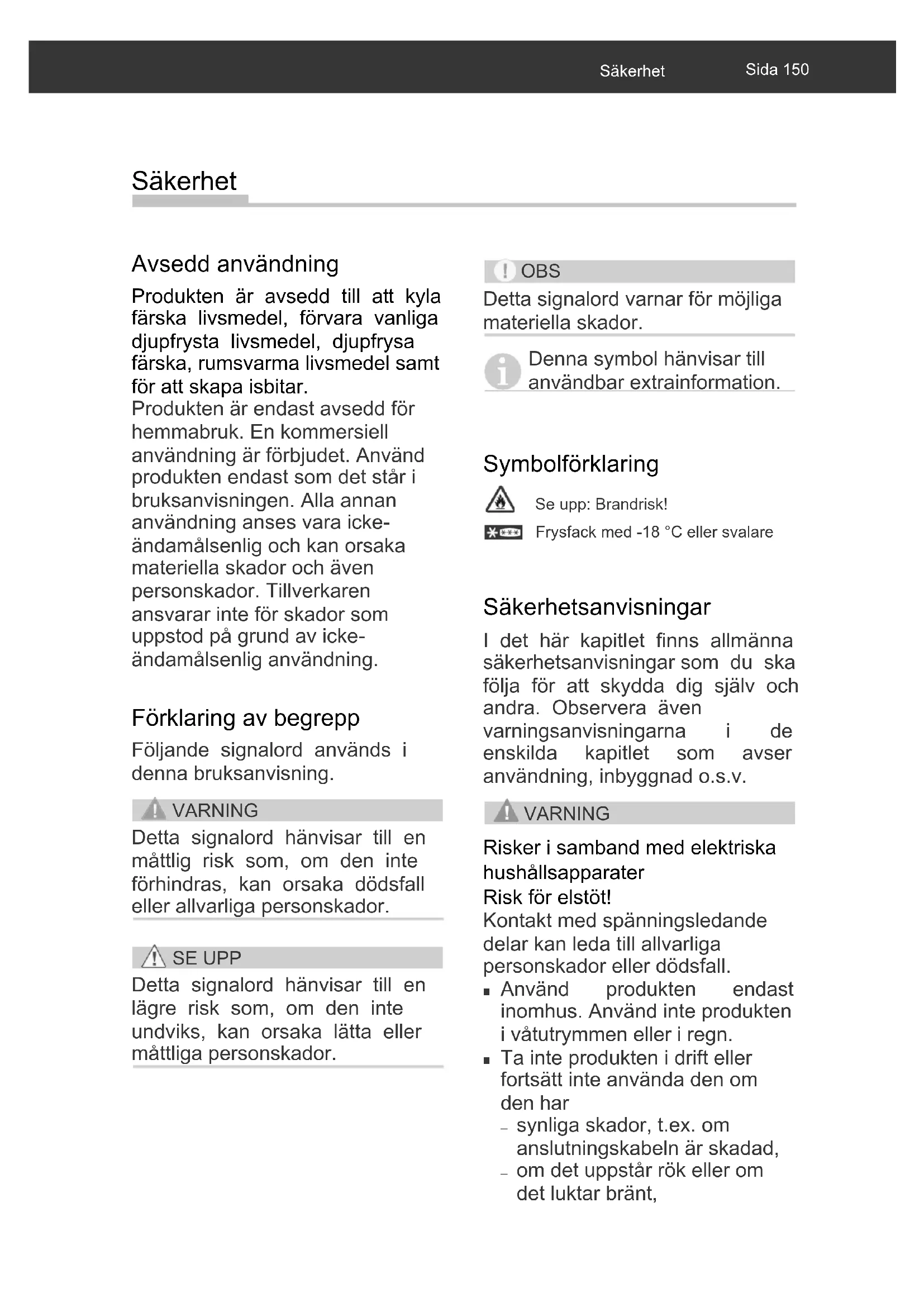

Använd produkten endast inomhus. Använd inte produkten i våtutrymmen eller i regn.

Ta inte produkten i drift eller fortsätt inte använda den om den har

synliga skador, t.ex. om anslutningskabeln är skadad,

om det uppstår rök eller om det luktar bränt,Sida 151 Säkerhet

eller om produkten avger missljud. Koppla i sådana fall bort nätkontakten, resp. skruva ur/stäng av säkringen och kontakta vår service (se sida 263). Produktens egenskaper motsvarar skyddsklass I och får endast anslutas till ett uttag med korrekt installerad skyddsledare. Observera vid anslutning att det finns rätt spänning. Mer information finns på typskylten.

Anslutningen till en timer eller ett separat fjärrsystem för fjärrövervakning- och styrning är förbjudet.

Produkten kopplas helt bort från elnätet genom att koppla bort nätkontakten. Anslut därför produkten till ett uttag med enkel åtkomst för att snabbt kunna koppla bort produkten från elnätet.

Om nätkontakten inte kan nås efter uppställning, måste ett allpoligt förgreningsuttag som motsvarar överspänningskategori III i husinstallation förkopplas i minst 3 mm kontaktavstånd; hit tillhör säkringar, ledarskyddsbrytare och skyddsbrytare.

Böj inte eller kläm inte strömkablar, eller lägg dem inte över skarpa kanter. Det kan leda till kabelbrott.

Håll produkt, nätkontakt och strömkabel borta från öppen eld och heta ytor.

Dra alltid i själva nätkontakten, inte i strömkabeln.

Ta aldrig i nätkontakten med fuktiga händer.

Sänk aldrig nätkontakt eller strömkabel ned i vatten eller andra vätskor.

Om produktens strömkabel blir skadad, måste tillverkaren, dess kundservice eller en kvalificerad person byta den.

Ingrepp och reparationer på produkten får endast utföras av auktoriserad personal (se ”Service” på sida 263).

Om du själv reparerar produkten eller om felaktiga reparationer utförs, kan det leda till materiella skador och personskador. Ansvars- och garantianspråk slutar då gälla. Försök aldrig att själv reparera en produkt som är skadad eller som du misstänker är skadad.

Använd endast komponenter som motsvarar produktens specifikationer vid reparationer. I denna produkt finns elektriska och mekaniska delar som är oumbärliga som skydd mot riskkällor.

Koppla bort nätkontakt, resp. stäng av/skruva ur säkringen, vid fel eller omfattande rengöringsarbeten.

För inga föremål in eller genom öppningen i höljet och se till att barn inte heller gör det.

Kontrollera produkt regelbundet efter skador.Säkerhet Sida 152 Risk för barn Risk för kvävning! Barn kan linda in sig i förpackningsfolien eller svälja smådelar och kvävas.

Låt inte barn leka med förpackningsfolien.

Se till att barn inte tar bort smådelar från produkten eller tar ur smådelar ur påsen med tillbehör och stoppar dem i munnen. Risker vid hantering av kemiska ämnen Explosionsrisk! Icke-ändamålsenlig hantering av kemiska ämnen kan orsaka explosioner.

Förvara inte explosiva ämnen eller sprayburkar med brännbara drivmedel i produkten eftersom de kan orsaka att gas-luft- blandningar exploderar.

Det är förbjudet att använda sprayer för upptining. De kan bilda explosiva gaser. SE UPP Risk för vissa persongrupper Risk för barn och personer med nedsänkta fysiska, sensoriska eller mentala förmågor!

Denna produkt kan användas av barn från 8 år samt personer med reducerade fysiska, sensoriska eller mentala förmågor eller brist på erfarenhet och/eller kunskap,Sida 153 Säkerhet om de använder produkten under uppsikt, eller om de har informerats om säker användning och om risker i samband med användning av denna produkt.

Barn får inte leka med produkten.

Barn får inte rengöra eller underhålla produkten, om de inte är under uppsikt.

Se till att barn inte kan komma åt produkten när de inte är under uppsikt. Risker vid hantering av kyl- och frysprodukter Brandrisk! Icke-ändamålsenlig hantering av produkten kan leda till brand och materiella skador.

Anslut produkten endast till ett korrekt installerat uttag med skyddskontakt.

Anslutning till ett uttagsterminal eller grenuttag är förbjudet.

För att få tillräcklig luftcirkulation får ventilationsöppningar i produktens hölje eller inbyggnadsmöbeln inte täckas över.

Följ inbyggnadsskåpet minsta mått (se ”Inbyggnadsnisch och ventilation” på sida 168). Risk genom kylmedel! I kylmedelkretsen i din produkt finns det miljövänliga, dock bränn- bara kylmedel R600a (isobutan).

Mekaniska ingrepp i kylsystemet får endast utföras av auktoriserad personal.

Kylsystemet får inte skadas, t.ex. genom genomstickning av kylmedelkanaler till kompressorn genom skarpa föremål, böjning av rörledningar, skära upp isolering o.s.v.

Kylmedel som sprutar ut är brännbara och kan skada ögonen. I detta fall ska ögonen genast sköljas med rent vatten och en läkare ska omedelbart kontaktas.

För att det inte ska kunna uppstå en brännbar gas-luft-blandning i fall av en läckage i kylsystemet, måste uppställningsplatser ha enligt standarden EN 378 ett minsta storlek på 1m3 per 8 g kylmedel. Hur mycket kylmedel det finns i din produkt finns i databladet (se ”Datablad” på sida 175). Risk för skador! Om produkten inte hanteras ändamålsenligt kan det leda till personskador.

Produkten är tung och inte behändig. Vid transport och montering ska en till person hjälpa till.

Kontrollera om transportvägar och uppställningsplats är fria från hinder (t.ex. stänga dörrar eller föremål som ligger på golvet).Säkerhet Sida 154

Sockel, lådor, dörrar o.s.v. får inte användas som steg eller stöd.

Ställ inte tunga förmål på produkten, de skulle kunna falla ned och orsaka person skador.

Dra nätkabeln så att det inte går att snubbla över den. Risk för hälsoskador!! På grund av fel hantering, otillräcklig kylning eller överbelastning kan livsmedlen som förvaras bli dåliga. Om sådana livsmedel förtärs, finns det risk för livsmedelsförgiftning!

Packa framför allt ordentligt in rå kött och fisk för att livsmedel som ligger bredvid inte kontamineras med salmonella och liknande.

Följ förvaringstiderna som livsmedelstillverkare rekommenderar.

Observera att förvaringstiden av en frysvara kan förkortas om temperaturen stiger inne i produkten (upptining, rengöring eller strömavbrott).

Vid längre strömavbrott eller om det uppstår fel på produkten ska frysvaror som förvaras tas ut ur produkten och förvaras på en tillräckligt sval plast eller i en annan kylprodukt (max förvaringstid vid fel: 13 timmar).

Kontrollera efter ett fel om livsmedlet fortfarande kan ätas. Upptinade eller nästan upptinade livsmedel ska inte frysas in igen, utan direkt förbrukas.

Använd dricksvatten för att bereda isbitar. Produkten kanske inte arbetar helt utan fel, om det utsätts över en längre tid för för låg omgivningstemperatur. Temperaturen kan i sådana fall stiga inuti produkten.

Följ alltid rekommenderad omgivningstemperatur (se raden ”Klimatklasser” på sida 175). Risk för skador på frysvaror! Om produkten inte hanteras ändamålsenligt kan det leda till personskador. Det finns risk för brännskador på grund av låg temperatur.

Livsmedel och frysutrymmets innerväggar är väldigt kalla. Rör aldrig vid dem med blöta händer. Det kan skada huden. Hudskador kan uppstå även om du har torr hud.

Låt isbitar och glasspinnar tina upp något innan du äter dem, stoppa dem inte direkt in i munnen efter att du tagit ut dem från frysutrymmet. OBS Risk för skador Om kylprodukten transporterades liggande, kan smörjmedel från kompressorn ha trängt in i kylsystemet.

Låt kylprodukten stå upprätt i 2 timmar före idrifttagning. Under denna tid flyter smörjmedlet tillbaka i kompressorn.Sida 155 Säkerhet Om produkten inte hanteras ändamålsenligt kan det leda till materiella skador.

Dra inte eller lyft inte produkten med dess dörrar.

Ställ upp produkt endast på jämnt och fast underlag. Underlaget måste kunna bära produktens nyttovikt.

Använd inte skarpa eller spetsiga förmål vid utpackning.

Isoleringsmaterialet på produktens baksida får inte skadas vid utpackning.

Använd inga elektriska produkter i produkten som inte överensstämmer med den byggklass som tillverkaren rekommenderar.

Använd inga andra mekaniska anordningar eller övriga medel än de som tillverkaren rekommenderar.

Använd innerbelysning endast som belysning av produktens insida. Den ska inte användas som rumsbelysning.

Förvara inte glas- eller metallbehållare med vatten, saft, öl o.s.v. Vatten töjer sig när det är frys och kan spricka behållarna.

Avfrosta produkt i tid innan det bildas en is- eller rimfrostskit på mer än 4 mm. Vid för stark isbildning stiger strömförbruk- ningen och frysfackets dörr kanske inte går att sluta tät längre.

Använd inte andra medel än de som tillverkaren produkten snabbare. Använd t.ex. inte elektriska värmare, knivar eller produkter med öppen flamma som t.ex. ljus. Värmeisoleringen och innerbehållare är känsliga mot repor och värme eller kan smälta.

Beakta vid rengöring:

Aggressiva, korniga, soda-, syra-, lösningsmedelhaltiga eller slipande rengö ringsmedel får inte användas. Dessa angriper plastytorna. Det rekommenderas att använda universalrengöringsmedel med ett neutralt pH-värde.

Dörrtätningar och produktkomponenter av plats är känsliga mot olja och fett. Ta bort föroreningar så snabbt som möjligt.

Använd endast mjuka trasor.

Vänta i 5 minuter efter avstängning. Först sedan kan du slå till produkten igen.

Använd endast originaltillbehör.Betjäning Sida 156 Betjäning Förutsättningar för säker användning – Du har läst kapitlet ”Säkerhet” från sida 5och förstått alla säkerhetsanvisningar.– Produkten är installerad och anslutensom det beskrivs i kapitlet ”Idrifttagning”från sida 165. Slå till och stänga av produkt OBS Om produkten inte hanteras ändamålsenligt kan det leda till materiella skador.

Använd innerbelysning endast som belysning av produktens insida. Den är inte avsedd som rumsbelysning. Med temperaturregulatorn (3) kan du slå till och stänga av produkten. Temperaturregulatorn finns på den högra väggen i kylutrymmet och kan ställas in steglöst. Slå till 1. Ställ temperaturregulatorn (3) till eninställning mellan ”1” och ”7”. Produktenär påslagen. Kompressorn börjararbeta, kylmedel flöder genom rörenoch du hör tyst brus.Innerbelysningen tänds när dörre öppnas och släcks när dörren stängs.

m produkten avges störande ljud skadu kontrollera att den står stabilt och tabort alla föremål som ligger påprodukten. Avstängning

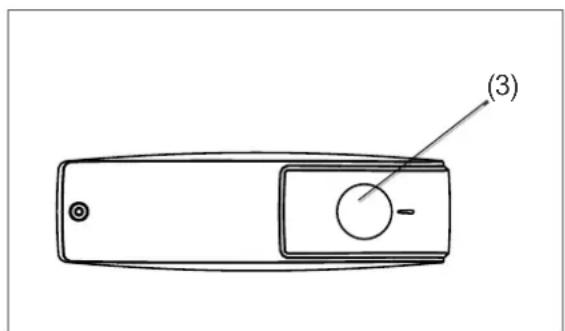

1. Ställ temperaturregulatorn (3) till”0".Kompressorn är avstängd. Produktenkyler inte.

För att stänga av produkten helt ska dukoppla bort nätkontakten.Töm produkten och rengör den (sekapitlet ”Skötsel och underhåll” på sida162).4. Låt dörren lite öppen för att det inteska bildas mögel. Ställa in temperatur VARNING Risk för hälsoskador! Produkten kanske inte arbetar helt utan fel, om det utsätts över en längre tid för för låg omgivningstemperatur. Temperaturen kan i sådant fall stiga i kylutrymmet och frysutrymmet.

Följ alltid rekommenderad omgivningstemperatur (se raden ”Klimatklasser” på sida 175). Med temperaturregulatorn (3) kan du ställa in temperaturen i kyl- och frysutrymmet. • Välj först en medelhög inställning.• Välj vid stigandeomgivningstemperatur, t.ex. Undersommaren, en motsvarande högreinställning.För att öka kyleffekten i kyl- och frysutrymmet (3)Sida 157 Betjäning – ska du vrida med temperaturregulatorn i riktning mot ”7”. – För att sänka kyleffekten ska du vrida med temperaturregulatorn i riktning mot ”1”. För att kunna kontrollera kyleffekten behöver du bäst 2 kyl/frystermometrar. Placera en av termometrarna

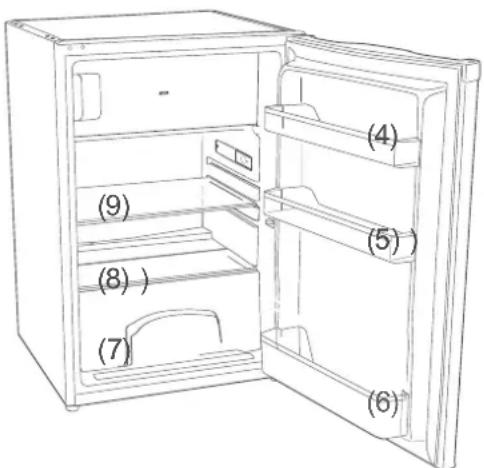

• ovanför de övre grönsakslådorna (7) i kylutrymmet; den rätta temperaturen här ligger på +6 °C.

• i frysfacket; de bästa förvaringstemperaturen är -18 °C. Förvaringsytor och dörrfack Glashyllan (9), dörrfacken(4) och flaskfacket (6) kan tas ur och anordnas vid behov på annat sätt.

1. Lyft glashyllan, resp. dörrfacket och

en ny position uppifrån.Kyla livsmedel Sida 158 Kyla livsmedel VARNING Risk för explosion! Om produkten inte hanteras ändamålsenligt kan det leda till explosioner.

Förvara inte explosiva ämnen eller sprayburkar med brännbara drivmedel i produkten eftersom de kan orsaka att gas-luft- blandningar exploderar. Fylla på kylutrymmet

• Fyll kylutrymmet så att du optimalt utnyttjar temperaturförhållandena inuti det: – Lägg smör och mjukost på dörrhylla (4) i det övre kylutrymmet. Där är temperaturen högst. – Förvara konserver, glas och ägg i dörfacket (5). – Ställ dryckkartonger och flaskor i det stora flaskfacket (6). Ställ fulla behållare närmare till gångjärnet för att minska dörrens belastning. – Lägg lagat mat och bakelser på glashyllorna (9). – Lägg färskt kött, vild, kyckling, bacon, korv och rå fisk på glashyllan (8) ovanför frukt-och gröntlådorna (7). Där är temperaturen lägst. – Lägg färsk frukt och grönsaker i frukt- och gröntlådorna (7).

• Förvara stark sprit endast stående och fast försluten.

• Låt varma livsmedel svalna innan du ställer dem i kylen.

• Temperaturerna i produkten och energiförbrukningen kan stiga, – om dörren öppnas ofta och länge. – Om den rekommenderar rumstemperaturen över-eller underskrids.

• Energiförbrukningen beror också på vald plats (mer information finns på sida 165). Bevara kvalitet

• För att livsmedlens arom ska bevaras och för att de ska förbli färska i kylutrymmet ska du lägga alla livsmedel endast förpackade i kylskåpet. Använd speciella plastbehållare för livsmedel eller vanlig folie.

• Lägg livmedel så i – Kylutrymmet att luften kan cirkulera fritt. – Direkt på bakväggen. De skulle kunna frysa fast på bakväggen. ((44)) ((99)) (((555)) ) (((888)) ) ((777))) (((66)Sida 159 Frysa in livsmedel / förvara djupfrysta livsmedel Frysa in livsmedel / förvara djupfrysta livsmedel VARNING Risk för explosion! Om produkten inte hanteras ändamålsenligt kan det leda till explosion.

Förvara inte explosiva ämnen eller sprayburkar med bränn- bara drivmedel i produkten eftersom de orsaka att brännbara gas-luft-blandningar exploderar. SE UPP Risk för hälsoskador! På grund av fel hantering, otillräcklig kylning eller överbelastning kan livsmedlen som förvaras bli dåliga. Om sådana livsmedel förtärs, finns det risk för livsmedelsförgiftning!

Packa framför allt ordentligt in rå kött och fisk för att livsmedel som ligger bredvid inte kontaminera

med salmonella och liknande.

Följ förvaringstiderna som livsmedelstillverkare rekommenderar.

Observera att förvaringstiden av en frysvara kan förkortas om temperaturen stiger inne i produkten (upptining, rengöring eller strömavbrott).

Vid längre strömavbrott eller om det uppstår fel på produkten ska frysvaror som förvaras tas ut ur produkten och förvaras på en tillräckligt sval plast eller i en annan kylprodukt (max förvaringstid vid fel: 13 timmar).

Kontrollera efter ett fel om livsmedlet fortfarande kan ätas. Upptinade eller nästan upptinade Livsmedel ska inte frysas in igen, utan ska förbrukas direkt. Risk för skador! Om produkten inte hanteras ändamålsenligt kan det leda till personskador. Risk för brännskador på grund av låga temperaturer.

Livsmedel och frysutrymmets innerväggar är väldigt kalla. Rör aldrig vid dem med blöta händer. Det kan skada huden. Hudskador kan uppstå även om du har torr hud.

Låt isbitar och glasspinnar tina upp något innan du äter dem, stoppa dem inte direkt in i munnen efter att du tagit ut dem från frysutrymmet. Frysa in livsmedel Frysa in betyder att genomfrysa färska, rumsvarma livsmedel så snabbt det går – helst ”med chock” – ända in till kärnan. Vid långsam kylning ”fryser” livsmedlet ihjäl, d.v.s. strukturen förstörs. För att bevara konsistens, smak och näringsvärde krävs en jämn förvaringstemperatur på −18 °C. Förbereda livsmedel

• Frys endast in livsmedel med perfekt kvalitet.

• Fyrs in färsk och tillagad mat som inte är saltat eller kryddat. Livsmedel som frysts in osaltat håller längre.

• Låt tillagade livsmedel svalna innan du fryser in dem. Det sparar inte bara energi utan förhindrar också att frysutrymmet fryser in för mycket.Frysa in livsmedel / förvara djupfrysta livsmedel Sida 160

• Dryck med kolsyra ska inte frysas in efter kolsyran försvinner vid infrysning. Lämplig förpackning Viktig vid infrysning är förpackningen. Den ska skydda för oxidation, inträngning av mikrober, överföring av lukt och smakämnen och uttorkning (frysbrand).

• Använd endast förpackningsmaterial som är beständigt, som inte släpper genom luft och vätskor, som inte är för styvt och som inte har text på. Förpackningen ska vara märkt som lämplig att frysa in.

• Använd plastklämmor, gummiringar eller tejp för att försluta dem. Stycka mat

• Använd helst platta matportioner; dessa kan frysas in snabbare ända fram till kärnan.

• Stryk ur luft ur fryspåsen. Luften gör att maten torkar ur och tar bort plats.

• Fyll vätskebehållare till max ¾ eftersom vätskan töjer sig vid infrysning.

• Förvara inte glas- eller metallbehållare med vätskor som vatten, saft, öl o.s.v.

atten töjer sig i fr yst tillstånd och kan spränga behållarna. Frys endast in stark sprit (från 40 % vol); observera att flaskan är tät försluten.

• Märk frysvaror efter typ, mängd, infrysningsdatum och förfallodatum. Använd helst filtpennor eller självhäftande etiketter. Så fyller du på rätt

• När temperaturen i frysutrymmet ligger på -18 °C kan du frysa in färska, rumsvarma livsmedel.

• Lägg maximalt 2 kg in frysutrymmet inom 24 timmar.

• Den färska varan får inte komma i kontakt med redan infrysta varor eftersom dessa annars kan tina upp. Om kontakt med infrysta livsmedel inte kan undvikas, rekommenderar vi att skapa en kylreserv i frysutrymmet innan du fryser in den färska varan.

• Efter att du lagt den färska varan stiger temperaturen i frysutrymmet för en kort stund. Efter ytterligare 24 timmar är vara frusen in i kärnan. Förvara djupfrysta livsmedel På vägen från tillverkaren till ditt frysutrymme får djupfryskedjan inte avbrytas. Frysvarans temperatur måste alltid vara minst −18°C. Köp därför inga livsmedel som – ligger i frusna, väldigt isiga behållare. – Som är staplade ovanför den föreskrivna markeringen. – Som är delvist klumpiga (detta syn

enkelt framför allt hos bär och grönsaker). – Som den fi nns spår av snö och saft på. Transportera djupfrysta livsmedel i specialboxar av styropor eller isolerade väskor. Följ förvaringsvillkor- och tider som finns angivna på förpackningen. Tina upp livsmedel Observera följande regler när du tinar upp livsmedel: – Ta ur livsmedel ur frysutrymmet för att tina upp dem och låt dem tina upp i rumstemperatur eller i kylskåpet. – Tina alltid upp kött, kyckling och fisk i kylskåpet. Se till att frysvarorna inte ligger i egen upptiningsvätska.Sida 161 Frysa in livsmedel / förvara djupfrysta livsmedel – För att snabbt tina upp livsmedel kan du t. ex använda upptiningsfunktionen på din mikrovågsugn. Följ tillverkarens uppgifter och observera att det kan bildas fler bakterier och baciller vid denna upptiningssätt. – Om du endast vill tina upp en del av förpackningen, ska du ta denna del ur förpackningen och sedan genast försluta förpackningen igen. På det sätt förhindrar du att det bildas ”frysbrand” och minskar isbildning på kvarvarande livsmedel. Tillaga upptinade livsmedel så snabbt som möjligt. Kasta upptiningsvätskan. Bereda isbitar SE UPP Risk för hälsoskador! Om du äter isbitar som bereddes med smutsigt vatten eller vatten som har stått ett tag kan din hälsa äventyras! Genom fel hantering finns det risk för livsmedelsförgiftning.

Använd endast färskt dricksvatten för att bereda isbitar. Fyll en isbitsbehållaren till ¾ med färskt dricksvatten och ställ den vågrätt i frysutrymmet.Isbitarna lossnar bäst om dvrider med behållaren något eller om du håller den en kort stund under rinnande vatten.Skötsel och underhåll Sida 162 Skötsel och underhåll VARNING Risk för elstöt! Att vidrör spänningsledande delar kan leda till allvarliga personskador eller dödsfall.

Koppla bort nätkontakt, eller stäng av säkringen/skruva ur säkringen före rengöringen.

Fatta alltid tag i själva nätkontakten, inte i kabel, när du kopplar bort nätkontakten. SE UPP Risk för barn och personer med nedsänkta fysiska, sensoriska eller mentala förmågor!

Barn får inte rengöra eller underhålla produkten, om de inte är under uppsikt. OBS Produktens ytor och komponenter skadas genom olämplig skötsel.

Aggressiva, korniga, soda-, syre-, lösningsmedelhaltiga eller slipande rengöringsme del får inte användas. Dessa angriper plastytorna. Det rekommenderas att använda universalrengörin gsmedel med ett neutralt pH-värde.

Dörrtätningar och produktkomponenter av plast är känsliga mot olja och fett. Ta bort föroreningar så snabbt det går.

Använd endast mjuka trasor. Kontrollera och rengöra dörrtätningar Dörrtätningarna måste regelbundet kontrolleras för att varm luft inte ska tränga in i produkten.

1. Häfta en tunn pappersbit på olika ställen

för kontroll. Papperen måste vara lika svårt att dra ut på alla ställen.

2. Om tätningen inte tätar lika på alla

ställen: Värm upp tätningen på de berörda ställena för siktigt med en hårtork och dra ut den något med fingrarna.

3. Rengör smutsiga tätningar endast

med rent vatten. Rengöra ytterväggar – Lackerade ytor Använd endast en något pH-neutralt tvålvatten. Avfrosta kylutrymmet Detta behövs inte eftersom produktens kylutrymmet har en automatisk avfrostningsfunktion. Rimfrost och is avfrostas automatiskt och tövattnet samlas i en behållare på produktens baksida. Genom motorns värme dunstar tövattnet bort.Sida 163 Skötsel och underhåll Rengöra kylutrymmet

1. Ställ temperaturregulatorn (3) till

2. Koppla bort nätkontakten från

3. Ta ur frysvaran och ställ den på en

(8)(9), dörrfacken (4) (5) och flaskfacket (6). Rengör alla delar i ljummet vatten med diskmedel. Torka sedan av noga.

5. Rengör produktens insida med varmt

vatten och diskmedel. Tillsätt några droppar ättika i vattnet vid eftertorkning, för att förebygga mögelbildning. Torka av insidan och låt dörren stå öppen en stund till för att ventilera.

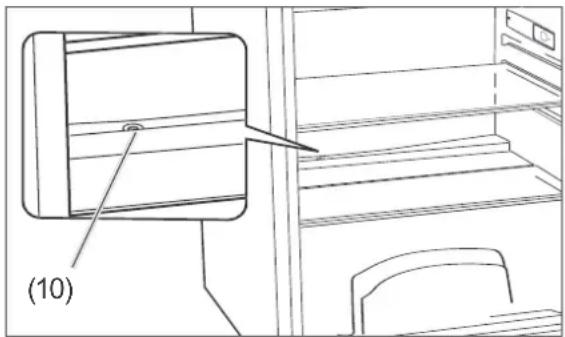

6. Rengör öppningen för tövattenavloppet

(10) med en rengöringsstav.

7. Rengör dörrtätningen endast med rent

vatten. Tätningen är känslig mot olja och fett.

8. Sätt tillbaka lådorna, hyllorna och

9. Lägg tillbaka livsmedel i kylutrymmet.

10. Anslut nätkontakten igen och vrid med

temperaturregulatorn (3) till önskad inställning. Avfrosta och rengöra frysutrymme VARNING Risk för explosion! Om produkten inte hanteras ändamålsenligt kan det leda till smällar eller explosion!

Det är förbjudet att använda avfrostningsprayer. De kan bilda explosiva gaser. OBS

Avfrosta produkt i tid innan det bildas rimfrostskikt på mer än 4 mm. Vid för stark isbildning stiger strömförbrukningen och frysfackets dörr kanske inte går att sluta tät längre.

Använd inte andra medel än de som tillverkaren rekommenderar för avfrosta produkten snabbare. Använd t.ex. inte elektriska värmare, knivar eller produkter med öppen flamma som t.ex. ljus. Värmeisoleringen och innerbehållare är känsliga mot repor och värme eller kan smälta. Avfrosta produkten helst under vintern när utomhustemperaturerna är låga. Då kan du förvara livsmedlet på t.ex. balkongen när du avfrostar produkten. Alternativt kan du packa in frysvaran i ett tjockt skikt tidningspapper och förvara den på en sval plats eller i en isoleringsväska. (10)Skötsel och underhåll Sida 164 Förberedelse:

• Ställ temperaturregulatorn (3) till ”7” i minst 3 timmar före rengöringen. Frysvarorna får på så sätt en kylreser

och tinar inte som snabbt upp. Upptining:

2. Koppla bort nätkontakten från

3. Ta ur livsmedlen ur kylskåpet och

frysvarorna ur frysfacket.

4. Se till att dina livsmedel förblir

tillräckligt nedkylda.

5. Ställ en skål med het, men inte

kokande vatten, i frysfacket. Avfrostningen sker snabbare då.

6. Låt dörren vara öppen under

avfrostningen och lägg en skurtrasa framför produkten för att fånga up

tövattnet. Avfrostningstiden beror på hur tjockt isskiktet är. Enligt vår erfarenhet kan du börja rengöra produkten efter cirka 1 timme.

7. Rengör produktens insida med varmt

vatten och diskmedel. Tillsätt några droppar ättika i vattnet vid eftertorkning, för att förebygga mögelbildning.

8. Rengör dörrtätningen endast med rent

vatten. Tätningen är känslig mot olja och fett.

9. Torka noggrant allt, inklusive

dörrtätningen, och lufta en stund.

10. Lägg tillbaka livsmedel i kyl-eller

och vrid med temperaturregulatorn till steg ”7”.

12. När en temperatur på −18 °C har

uppnåtts ska du vrida med temperatur- regulatorn till vanlig position igen. Byta innerbelysning VARNING Risk för elstöt! Att vidröra spänningsledande delar kan leda till allvarliga personskador eller dödsfall.

Koppla bort nätkontakten innan du byter glödlampan. Använd endast glödlampor med en effekt på max 10W, 230 Volt och sockel E14 (ILCOS: IBB/C-28-220/240-E14-35).

1. Koppla bort nätkontakten från

2. Loss skruven till skyddet med en

korshylsnyckel och ta bort skyddet.

3. Vrid ur glödlampan ur fattningen och

ersätt den med en ny av samma typ.

4. Skruva tillbaka skyddet och dra åt.

5. Anslut nätkontakten till uttaget igen.Sida 165

Idrifttagning Idrifttagning Förutsättningar för idrifttagning Du har läst kapitlet ”Säkerhet” från sida 5 och förstått alla säkerhetsanvisningar. Transportera och packa upp VARNING Risk för kvävning! Barn kan linda in sig i förpackningsfolien eller svälja smådelar och kvävas.

Låt inte barn leka med förpackningsfolien.

Se till att barn inte tar bort smådelar från produkten eller tar ur smådelar ur tillbehörs- påsen och stoppar dem inte i munnen. SE UPP Risk för skador! Om produkten inte hanteras ändamålsenligt kan det leda till personskador.

Produkten är tung och inte behändig. Vid transport och montering ska en till person hjälpa till.

Sockel, lådor, dörrar o.s.v. ska inte användas som steg eller stöd. OBS Risk för skador! Om produkten inte hanteras ändamålsenligt kan det leda till skador.

Använd inte skarpa eller spetsiga förmål vid utpackning.

1. Transportera produkten med en

transportkärra eller med hjälp av en annan person.

2. Packa ut produkten och ta försiktigt bort

alla förpackningsdelar, plastprofiler, tejpremsor, skyddsfolier och bubbelplast från produktens insida, utsida och baksida. Välja uppställningsplats SE UPP Risk genom kylmedel!

Kylsystemet får inte skadas, t.ex. genom genomstickning av kylmedelkanaler till kompres- sorn med skarpa föremål, böjning av rörledningar o.s.v.

Kylmedel som sprutar ut är brännbara och kan skada ögonen. Skölj i sådana fall ögonen under rinnande vatten och kontakta omedelbart en läkare. OBS Risk för skador! Produkten kanske inte arbetar helt utan fel, om det utsätts över en längre tid för för låg omgivningstemperatur. Temperaturen kan i sådana fall stiga inuti produkten.

Följ alltid rek ommenderad omgivningstemperatur (se raden ”Klimatklasser” på sida 175). – För att det inte ska kunna uppstå en brännbar gas-luft-blandning om det skulle uppstå en läckage i kylsystemet, måste uppställningsplatser ha en minsta storlek på 5 m³. – Ställ upp produkt endast på jämnt och fast underlag. Underlaget måste kunna bära produktens nyttovikt.Idrifttagning Sida 166 – Torra platser med god ventilation som helst är svala lämpar sig bra som uppställningsplats. – Olämpliga är platser med direkt solstrålning eller omedelbart bredvid en ugn, spis eller värmeelement. Byta dörranslag Du kan byta sidan som den öppna dörren slår emot. Byten måste utföras innan kylskåpet byggs in. Eftersom bytet av dörranslaget kräver att man är lite händig, ska du först läsa igenom arbetsstegen. För att byta dörranslaget behöver du följande verktyg (ingår inte i leveransomfattningen): – hylsnyckel, 8 mm – kors-skruvmejsel – medelstor skruvmejsel Byta dörranslag i kylskåpsdörren

1. Kontrollera att nätkontakten inte är

ansluten till elnätet.

3. Ta bort kylskåpsdörren och ställ den

2. Skruva av gångjärnen upptill och nedtill

när dörren är stängd. Använd helst en hylsnyckel.Sida 167 Idrifttagning Byta dörranslag i frysfacksdörren

4. Sätt kylskåpsdörren till det nedre

1. Skruva ut gångjärnsskruven till vänster

under frysfacket. Använd en korshylsnyckel.

2. Öppna dörren till frysfacket och ta ur

3. Dra av gångjärnet från frysfackdörren

nedre stift och sätt det vridet med 180° på stiften ovanför frysfacket. Lägg frysfacksdörren åt sidan.

5. Vrid gångjärnet som tidigare satt fast

nedtill med 180°. Sätt in det upptill på motsatt sida i kylskåpsdörren.

6. Stäng kylskåpsdörren och skruva fast

gångjärnet. Använd de två skruvarna som gångjärnet var tidigare fastsatt med. Byte av dörranslag är klart.

4. Ta bort de båda skydden och skruva ut

de två skruvarna till dörrlåset.

5. Vrid med dörrlåset med 180° och sätt

fast det på motsatt sida. Använd de två skruvarna som dörrlåset var tidigare fastsatt med.

6. Tryck båda skydd tillbaka i dörrlåset

7. Sätt frysfacksdörren vriden med 180° in

8. Skruva gångjärnet med gängjärnsskru

under frysfacksdörren. Bytte av dörranslag på frysfacksdörren är klart. 3Idrifttagning Sida 168 Inbyggnadsnisch och ventilation Inbyggnadsnischen måste uppfylla olika villkor. – Upptill på köksmöbeln måste det också finnas en öppning för att luft ska kunna komma ut (öppningens storlek: 200

2). – Inbyggnadsnischen får inte har en bakvägg och måste ha följande mått: – Höjd (H) minst 880 mm – Bredd (B) minst 560 mm – Djup (D) minst 550 mm – Inbyggnadsnischen måste stå i närheten av ett korrekt installerat uttag med skyddskontakt, så att nätkabeln som mäter cirka 1 520 mm räcker till för att ansluta produkten till elnätet. – För att få en tillräcklig ventilation av kylskåpet måste uppgifterna om nödvändig ventilationstvärsnitt följas. – Kompressorns och förångarens ventilation sker via en öppning som måste finnas på köksmöbelns undersida (öppningens storlek: 200

2). – Inbyggnadsnischen måste skruvas fast till bredvid liggande skåp eller till väggen och rättas till noggrant. Möbeldörrarna måste rättas till och gångjärnen måste dras åt. 200 cm2 200 cm2 90°Sida 169 Idrifttagning (a) (b) (c) (d) (e) (f) Inbyggnad OBS Risk för skador! Om kylskåpet inte hanteras ändamålsenligt kan det leda till skador.

Kylskåpet måste monteras av en fackman. I annat fall slutar garantin att gälla. stå under inbyggnadsskåpets kant. För att fogprofilen ska kunna klämmas fast, måste det finnas på motsatt sida av dörrens gångjärn ett avstånd på 4 mm i hela höjden mellan kylskåpet och skåpens vägg.

4. Skruva fast kylskåpet med skruvarna

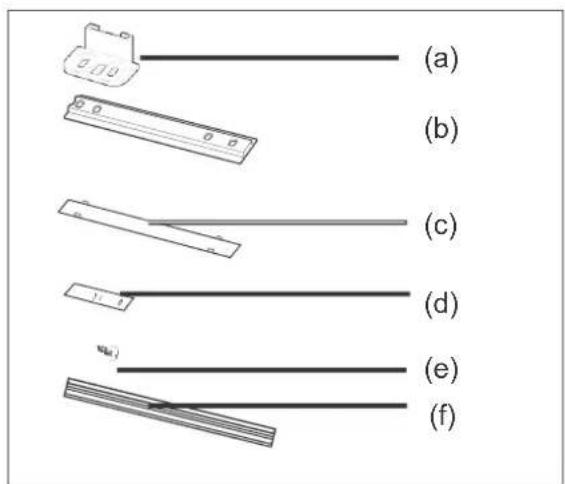

(e) till inbyggnadsskåpet. Monteringsmaterial (leveransomfattning)

Beteckning Antal (a) Vinkelstycke

1. Ta ur glashyllorna (8) och (9),

grönsakslådorna (7) samt dörrfacken (4) till (6) ur kylskåpet.

2. Anslut nätkontakten till ett korrekt

3. Placera kylskåpet i inbyggnadsskåpet.

Kylskåpet måste vara på framsidan i linje med

5. Öppna kylskåpsdörren och skruva

vinkelstyckena (a) med skruvarna (e) till kylskåpsdörren.Idrifttagning Sida 170 Dra sedan åt skruvarna (e).

6. Öppna kylskåpsdörren så lågt det går.

7. Skjut dörrmedbringare (b) i

vinkelstyckenas (a) styrskenor.

11. Öppna kylskåpsdörren så långt det går

och skjut de långa täckremsorna (c) i dörrmedbringarnas (b) styrskenor.

12. Sätt de korta täckremsorna (d) som

skydd på vinkelstyckena (a).

8. Skruva fast dörrmedbringare (b) med

skruvarna (e) i ett avstånd på ca 18 mm till inbyggnadsskåpets kant.

9. Stäng dörren till inbyggnadsskåpet och

kontrollera att styrskenorna mellan vinkelstycket (a) och dörrmedbringare

(b) fungerar felfritt. Justera vid behov dörrmedbringarens position.

10. Lämna ett minst 6 mm b

rett mellanrum mellan kylskåpet och inbyggnadsskåpet så att kylskåpsdörren kan stängas utan problem. Lossa något skruvarna (e) och ställ inte önskat avstånd manuellt för att ställa in mellanrummets bredd. Dra i

13. Skär till fogprofilen (f) till passande

längd. Tryck in den på motsatt sida a

gångjärnet mellan kylskåpet och inbyggnadsskåpet.

lbaka glashyllorna (8) och (9), grönsakslådorna (7) samt dörrfacken (4) till (6) i kylskåpet. Kylskåpet är installerat. 18 mm 90° (b) 18 mm (c)

(d)Sida 171 Idrifttagning Grundrengöring För att ta bort lukt som alla nya produkter avger ska du rengöra produkten innan du använder den (se ”Rengöra kylutrymme” på sida 263) och (se ”Avfrosta och rengöra frysutrymme” på sida 263). Ansluta produkt till elnätet

1. Anslut nätkontakten till ett korrekt

installerat uttag (220-240 V~ / 50 Hz) med enkel åtkomst.

Kylskåpet är redo att användas. All viktig information om manövrering hittar du från sida 156.Felsökningstabell Sida 172 Felsökningstabell Det kan uppstå fel på alla elektriska produkter. Det behöver inte betyda att produkten är skadad. Kontrollera därför med hjälp av tabellen om du kan åtgärda felet. VARNING Risk för elstöt vid felaktigt utförd reparation! Försök aldrig att själv reparera den skadade – eller förmodligen skadade – produkten. Det skulle kunna utsätta dig och senare användare för fara. Låt endast auktoriserad personal utföra dessa reparationer. Problem Möjlig orsak Lösningar, tips, förklaringar Kompressor avstängd, innerbelysning avstängd. Uttag utan ström. Kontrollera uttag med en annan produkt. Nätkontakten sitter löst. Kontrollera om nätkontakten sitter fast. Kompressor avstängd, innerbelysning lyser. Temperaturregulatorn (3) står på ”0”. Vrid med temperaturregulatorn till en högre position (se ”Ställa in temperatur” på sida 156). Önskad temperatur har uppnåtts. Ingen mer kylning behövs. Om innertemperaturen stiger, aktiveras kompressorn automatiskt. Produkten kyler för starkt. Temperaturregulatorn är inställt för högt. Välj en lägre inställning (se ”Ställa in temperatur” på sida 156). Produkten kyler inte tillräckligt. Temperaturregulatorn är inställt för lågt. Välj en högre inställning (se ”Ställa in temperatur” på sida 156). Dörren sluter inte fast och dörrtätningen ligger inte helt an. Se ”Kontrollera och rengöra dörrtätningar” på sida 162. Produkten står nära en värmekälla. Ställ en isolerskiva mellan produkterna eller byt uppställningsplats. Mat kan lagt i varmt i kylprodukten. Lägg endast mat som svalnat i kylprodukten. För mycket varor infrysta. Frys in maximalt 2 kg åt gången. Tjockt isskikt i frysutrymmet. Avfrosta frysutrymmet (se ”Avfrosta och rengöra frysutrymme” på sida 163). För låg eller för hög omgivningstemperatur. Anpassa omgivningstemperaturen till klimatklassen (se ”Datablad” på sida 175). Kompressor verkar vara skadad. Ställ temperaturregulatorn till ”7”. Om kompressorn inte slår till inom en timme ska du kontakta vår service (se sida 263).Idrifttagning

Felsökningstabell Problem Möjlig orsak Lösningar, tips, förklaringar Produkten avger missljud. Driftsljud uppstår på grund av funktionen och tyder inte på fel. Brus: Kylaggregatet är igång. Flytande ljud: Kylmedel flyter genom rören. Klickljud: Kompressorn slår till eller från. Störande ljud. Kontrollera att produkten står stabilt. Ta bort föremål från produkten. Ta bort partiklar från produktens baksida. Nere i kylutrymmet har vattenansamlingar bildats. Tövattenavloppet ovanför frukt- och gröntlådan är igensatt. Åtgärda igensättning av tövattenutloppet med en rengöringsstav.Sida 174 Miljöskydd Miljöskydd Avfallshantera gamla elprodukter Elprodukter innehåller skadliga ämnen och värdefulla resurser. Alla användare har därför enligt lagen ansvar att lämna in gamla elprodukten på en godkänd återvinningsstation eller inlämningsställe. Därmed kommer produkterna till en miljö- och resursskonande återvinning. Du kan lämna in elproduktens gratis hos lokala återvinningsstationer. Mer information om detta tema får du direkt från din återförsäljare. Vårt bidrag till skydd av ozonskikten I denna produkt användes till 100 % FCKW- och FKW-fria kyl- och skummedel. På så vis Skyddas ozonskiktet och drivhuseffekten reduceras. Våra förpackningar tillverkas av miljövänliga, återvinnbara material: – Utvändig förpackning av papp – Formdelar av skummad, FCKW-fri polystyrol (PS) – Folier och påsar av polyetylen (PE) – Spännband av polypropylen (PP) – Även energibesparing skyddar mot för stark uppvärmning av vår Jord. Din nya produkt förbrukar med sin miljövänliga teknik endast lite energi. Om du vill kasta förpackningen ska du avfallshantera den miljövänligt. Klistermärke ”OK” (endast vissa modeller) Med temperaturkontrollen ”OK” kan temperaturer under +4 °C fås fram. Ställ in temperaturen stegvis kallare om inte klistermärket visar ”OK”. Råd När skåpet tas i drift kan det dröja upp till 12 timmar innan temperaturen uppnås. Korrekt inställningDatablad Datablad för elektriska kyl- och frysprodukter för hemmabruk samt motsvarande kombinationsprodukter enligt direkt (EU) nr 1060/2010, 643/2009. Varumärke Blaupunkt Produktbeteckning Integrerat kylskåp med frysfack / utan frysfack Modell / artikelnummer 5CG22010 5CK22010 Kylproduktens kategori 2) Kyl-frysprodukt Kylprodukt Energieffektivitetsklass 1), 2)

Energiförbrukning per år 2) 179 kWh/år 117 kWh/år Summa nyttovolym

Frysutrymme / stjärnindelning kylutrymme (frostfri)

15 l / 105 l 130 l Förvaringstid vid störning 2) 13 timmar Fryskapacitet 2) 2 kg / 24 timmar Klimatklasser 3) / gränsvärden för omgivningstemperaturer som det integrerade kylskåpet med frysfack har utformats för N, ST / +16 °C till 38 °C N, ST / +16 °C till 38 °C Luftbullerutsläpp 2) 41 dB(A) re 1pW Inbyggnadsprodukt

Effekt 80 W 80 W Matarspänning 220–240 V~ / 50 Hz Strömförbrukning 0,55 A 0,45 A Produktmått (höjd × bredd × djup) 88 cm × 54 cm × 54 cm Tomvikt 29 kg Kylmedel R600a (Isobutan) Kylmedel Påfyllningsmängd 20 g Skummedel Cyklopentan

1) Bedömning av A+++ (= låg förbrukning) till D

(= hög förbrukning).

2) Fastställt enligt direktiv (EU) nr 1060/2010

och direktiv (EU) nr 643/2009. De använda mät- och beräkningsmetoderna motsvarar standarden EN 62552.

3) Klimatklass betyder att produkten är avsedd
