BEDIENUNGSANLEITUNG 5CK22010 BLAUPUNKT

• Außenwände reinigen p. 17
• Kühlbereich abtauen p. 17
• Kühlbereich reinigen p. 18
• Gefrierbereich abtauen und reinigen p. 18
• Innenraumbeleuchtung auswechseln p. 19
• Inbetriebnahme p. 20
• Voraussetzung zur Inbetriebnahme p. 20
• Transportieren und auspacken p. 20
• Geeigneten Standort wählen p. 20
• Türanschlag wechseln p. 21
• Die Einbaunische und Belüftung p. 23
• Einbau p. 24
• Grundreinigung p. 26
• Gerät elektrisch anschließen p. 26
• Fehlersuchtabelle p. 27

• ervice p. 263
• Ber atung, Bestellung und Reklamation 263 Reparaturen und Ersatzteile p. 263
• Umweltschutz p. 29
• Elektro-Altgeräte umweltgerecht entsorgen p. 29
• Unser Beitrag zum Schutz der Ozonschicht p. 29
• Datenblatt Bevor Sie das Gerät benut- zen, le sen Sie bit te zu erst die Si cher heits hin wei se und die Ge brauchs an lei tung aufmerksam durch. Nur so können Sie alle Funk ti- o nen si cher und zu ver läs sig nut zen. Beachten Sie unbedingt auch die nationa- len Vorschriften in Ihrem Land, die zusätz- lich zu den in dieser Anleitung genannten Vorschriften gültig sind. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Ver- wender des Produkts weiter. Informationen zum Aufstellen und zur Erstinbetriebnahme f nden Sie ab Seite 20. 92701 20170913.indd 292701 20170913.indd 2 13.09.2017 12:56:0513.09.2017 12:56:05Lieferung Seite 3 Lieferung Lieferumfang Einbaukühlschrank mit 1× Gefrierfach 1× Glasablage, verstellbar 1× Glasablage, fest (Abdeckung für die Obst-/Gemüseschubladen) 2× Obst-/Gemüseschubladen 2× Türablagen 1× Flaschenfach Montagematerial 2× Winkelstück (a) 2× Türmitnehmer (b) 2× Abdeckstreifen, lang (c) 2× Abdeckstreifen, kurz (d) 12× Schrauben (sind auf der Türvordersei- te eingeschraubt) (e) 1× Fugenprofil (f) Lieferung kontrollieren p. 30

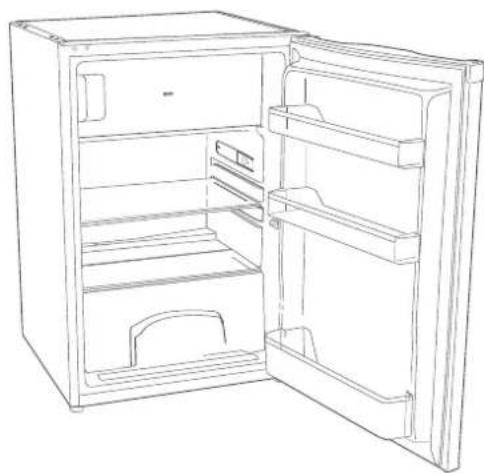

1. Transportieren Sie das Gerät an einen

ge- eigneten Standort und packen Sie es aus (siehe „Inbetriebnahme“ auf Seite 20).

2. Entfernen Sie alle Verpackungsteile,

Kunststoffprofile, Klebestreifen und Schaumpolster.

3. Prüfen Sie, ob die Lieferung vollständig ist.

4. Kontrollieren Sie, ob das Gerät Transport-

5. Sollte die Lieferung unvollständig sein oder

das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite 236). WARNUNG! Stromschlaggefahr! Nie ein beschädigtes Gerät in Betrieb nehmen. (a) (b) (c) (d) (e) (f) 92701 20170913.indd 392701 20170913.indd 3 13.09.2017 12:56:0613.09.2017 12:56:06Geräteteile / BedienelementeSeite 4 Geräteteile / Bedienelemente (1) Gefrierfach (2) Innenbeleuchtung (3) Temperaturregler (4) Türablage (5) Türfach (6) Flaschenfach (7) Obst-/Gemüseschubladen (8) Glasablage, fest (9) Glasablage, verstellbar 92701 20170913.indd 492701 20170913.indd 4 13.09.2017 12:56:0613.09.2017 12:56:06 (1) (2) (3) (7) (8) (9) (4) (5) (6)SicherheitSeite 5 Bestimmungsgemäßer Gebrauch Das Gerät ist geeignet, um frische Le- bensmittel zu kühlen, handelsübliche Tief kühl kost ein zu la gern, zum Tief ge- frie ren frischer, zimmerwarmer Lebens- mittel sowie zur Eisbereitung. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Eine ge- werbliche Nutzung ist ausgeschlossen. Verwenden Sie das Gerät ausschließ- lich wie in dieser Gebr auchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Begriffserklärung Folgende Si gnal begriffe fi nden Sie in dieser Gebrauchsanleitung. WARNUNG Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risiko- grad, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verlet- zung zur Folge haben kann. VORSICHT Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risiko- grad, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. HINWEIS Dieser Signalbegriff warnt vor mög- lichen Sachschäden. Dieses Symbol verweist auf nütz- liche Zusatzinformationen. Symbolerklärung Vorsicht: Brandgefahr!Gefrierfach mit -18 °C oder käl ter Sicherheitshinweise In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzel- nen Kapiteln zu Bedienung, Einbau etc. WARNUNG Risiken im Umgang mit elektrischen Haushaltsgeräten Stromschlaggefahr! Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen. ■ Gerät nur in Innenräumen verwen- den. Nicht in Feuchträumen oder im Regen betreiben. ■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es – sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist, – Rauch entwickelt oder verbrannt riecht, Sicherheit 92701 20170913.indd 592701 20170913.indd 5 13.09.2017 12:56:0713.09.2017 12:56:07SicherheitSeite 6 – ungewohnte Geräusche von sich gibt. In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrau- ben/ausschalten und unseren Service kontaktieren (siehe Seite 236). ■ Das Gerät entspricht der Schutz klasse I und darf nur an eine Steck dose mit ord- nungsgemäß installiertem Schutzleiter angeschlossen werden. Beim Anschlie- ßen darauf achten, dass die richtige Spannung anliegt. Nähere Informatio- nen hierzu fi nden Sie auf dem Typen- schild. ■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig. ■ Die vollständige Trennung vom Strom- netz erfolgt bei diesem Gerät nur durch Ziehen des Netzsteckers. Gerät daher nur an eine gut zugängliche Steckdo- se anschließen, damit es im Störfall schnell vom Stromnetz getrennt wer- den kann. ■ Falls der Netzstecker nach dem Auf- stellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit min- destens 3 mm Kontaktabstand vor- geschaltet sein; hierzu zählen Siche- rungen, LS-Schalter und Schütze. ■ Netzkabel nicht knicken oder klem- men und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch sein. ■ Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten. ■ Immer am Netzstecker selbst, nicht am Netzkabel anfassen. ■ Netzstecker niemals mit feuchten Händen anfassen. ■ Netzkabel und -stecker nie in Wasser oder andere Flüssigkeiten tauchen. ■ Wenn das Netzkabel des Geräts be- schädigt ist, muss es durch den Her- steller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausge- tauscht werden. ■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen (siehe „Ser- vice“ auf Seite 236). ■ Wenn eigenständige oder unsachge- mäße Reparaturen am Gerät vorge- nommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das de- fekte – oder vermeintlich defekte – Gerät selbst zu reparieren. ■ Bei Reparaturen dürfen ausschließ- lich Teile verwendet werden, die den ursprünglichen Gerätedaten entspre- chen. In diesem Gerät befi nden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquel- len unerlässlich sind. ■ Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschal-ten/ herausdrehen. ■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können. ■ Gerät regelmäßig auf Schäden prüfen. 92701 20170913.indd 692701 20170913.indd 6 13.09.2017 12:56:0713.09.2017 12:56:07Sicherheit Seite 7 Risiken für Kinder Erstickungsgefahr! Kinder können sich in der Verpackungs- folie verfangen oder Kleinteile verschlu- cken und ersticken. ■ Kinder nicht mit der Verpackungsfolie spielen lassen. ■ Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zu- behörbeutel zu nehmen und in den Mund zu stecken. Risiken im Umgang mit chemischen Stoffen Explosionsgefahr! Unsachgemäßer Umgang mit che- mischen Stoffen kann zu Explosionen führen. ■ Keine explosiven Stoffe oder Sprüh- dosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können. ■ Zum Abtauen auf keinen Fall Abtau- sprays verwenden. Sie können ex plo- si ve Gase bilden. VORSICHT Risiken für bestimmte Personengruppen Gefahren für Kinder und Personen mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten! ■ Dieses Gerät kann von Kindern ab 8Jahren sowie von Personen mit re- duzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wis- 92701 20170913.indd 792701 20170913.indd 7 13.09.2017 12:56:0713.09.2017 12:56:07SicherheitSeite 8 sen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. ■ Kinder dürfen nicht mit dem Gerät spie- len. ■ Reinigung und Benutzerwartung dür- fen nicht durch Kinder durchgeführt werden, es sei denn, sie werden be- aufsichtigt. ■ Sicherstellen, dass Kinder keinen Zu- griff auf das Gerät haben, wenn sie unbeaufsichtigt sind. Risiken im Umgang mit Kühl- und Gefriergeräten Brandgefahr! Unsachgemäßer Umgang mit dem Ge- rät kann zu einem Brand und zu Sach- schäden führen. ■ Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. ■ Der Anschluss an eine Steckdosenlei- ste oder eine Mehrfachsteckdose ist unzulässig. ■ Um ausreichende Luftzirkulation zu gewährleisten, Belüftungsöffnungen im Gerätegehäuse oder im Einbauge- häuse nicht verschließen. ■ Mindestmaße des Einbauschranks einhalten (siehe „Die Einbaunische und Belüftung“ auf Seite 23). Gefahren durch Kältemittel! Im Kältemittel-Kreis lauf Ihres Gerätes be fi n det sich das um welt freund li che, aber brenn ba re Käl te mit tel R600a (Iso- butan). ■ Me cha ni sche Ein grif fe in das Käl te- system sind nur autorisierten Fach- kräften er laubt. ■ Den Kältekreislauf nicht be schä di- gen, z. B. durch Auf ste chen der Käl- te mit tel ka nä le des Ver damp fers mit schar fen Ge gen stän den, Ab knic ken von Rohr lei tun gen, Aufschneiden der Isolierung usw. ■ Herausspritzendes Käl te mit tel ist brenn bar und kann zu Au gen schä den füh ren. In die sem Fall die Au gen un ter kla rem Was ser spülen und sofort ei nen Arzt ru fen. ■ Damit im Fall einer Leckage des Kälte- mittelkreislaufs kein zündfähiges Gas- Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1m

je 8g Käl-temittel haben. Die Menge des Kälte-mittels in Ihrem Gerät fi nden Sie auf dem Datenblatt (siehe „Datenblatt“ auf Seite 30). Verletzungsgefahr! Unsachgemäßer Umgang mit dem Ge- rät kann zu Verletzungen führen. ■ Das Gerät ist schwer und unhandlich. Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen. ■ Prüfen, ob Transportwege und Auf- stellort frei von Hindernissen sind (z. B. geschlossene Türen oder auf dem Boden liegende Gegenstände). 92701 20170913.indd 892701 20170913.indd 8 13.09.2017 12:56:0713.09.2017 12:56:07Sicherheit Seite 9 ■ Sockel, Schub fä cher, Tü ren etc. nicht als Tritt brett oder zum Ab stüt zen ver- wen den. ■ Keine schweren Gegenstände auf dem Gerät abstellen, sie könnten herunter- fallen und Verletzungen verursachen. ■ Netzkabel so verlegen, dass es nicht zur Stolperfalle wird. Gesundheitsgefahr!! Durch falsche Handhabung, unzurei- chende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Ge- fahr einer Lebensmittelvergiftung! ■ Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit da- nebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden. ■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten. ■ Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Tempe- raturanstiegs im Geräteinneren ver- kürzen kann (Abtauen, Reinigen oder Stromausfall). ■ Bei längerem Stromausfall oder ei- ner Störung am Gerät das eingela- gerte Gefriergut aus dem Gerät neh- men und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern (max. Lagerzeit bei Störung:

Stunden). ■ Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch ge- nießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen. ■ Zur Bereitung von Eiswürfeln nur Trink- wasser verwenden. Das Gerät arbeitet eventuell nicht ein- wandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur aus- gesetzt wird. Es kann dann zu einem Temperatur anstieg im Inneren kom- men. ■ Immer die vorgeschriebene Umge- bungs temperatur ein halten (siehe Zeile „Klimaklassen“ auf Seite 30). Verletzungsgefahr durch Gefriergut! Unsachgemäßer Umgang mit dem Ge- rät kann zu Verletzungen führen. Es be- steht Verbrennungsgefahr durch Tief- temperaturen. ■ Die Lebensmittel und die Innenwän- de des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Haut- ver let zun gen führen. Auch bei tro- ckener Haut sind Hautschäden mög- lich. ■ Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen. HINWEIS Beschädigungsgefahren Wenn das Kühlgerät liegend trans- portiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein. ■ Das Kühlgerät möglichst nur vertikal- transportieren. ■ Vor Inbetriebnahme das Kühlgerät 2 Stunden aufrecht stehen lassen. Währenddessen fl ießt das Schmier- mittel in den Kompressor zurück. 92701 20170913.indd 992701 20170913.indd 9 13.09.2017 12:56:0713.09.2017 12:56:07SicherheitSeite 10 Unsachgemäßer Umgang mit dem Ge- rät kann zu Sachschäden führen. ■ Gerät nicht an der Tür ziehen oder heben. ■ Gerät nur auf einem ebenen und festen Untergrund abstellen. Der Un- tergrund muss das Gewicht des ge- füllten Gerätes tragen können. ■ Beim Auspacken keine scharfen oder spitzen Gegenstände verwenden. ■ Beim Auspacken auf keinen Fall das Isoliermaterial an der Geräterück- seite beschädigen. ■ Keine elektrischen Geräte innerhalb des Geräts betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen. ■ Keine anderen mechanischen Einrich- tungen oder sonstigen Mittel als die vom Hersteller empfohlenen benut- zen. ■ Innenbeleuchtung ausschließlich zur Beleuchtung des Geräte-Inneren ver- wenden. Sie ist nicht zur Beleuchtung- eines Raumes geeignet. ■ Keine Glas- oder Metallgefäße mit Wasser, Limonade, Bier etc. einla- gern. Wasser dehnt sich im gefrore- nen Zustand aus und kann den Behäl- ter sprengen. ■ Gerät rechtzeitig abtauen, bevor sich eine Eis- und Reifschicht von mehr als 4mm bildet. Bei zu starker Eisbil- dung steigt der Stromverbrauch und die Gefrierfachtür schließt eventuell nicht mehr dicht ab. ■ Zum Beschleunigen des Abtauvor- gangs keine anderen Mittel ver- wenden als die vom Hersteller emp- fohlenen. Z. B. keine elek tri schen Heiz ge rä te, Messer oder Geräte mit

fe ner Flamme wie z. B. Kerzen ver- wen den. Die Wär medämmung und der In nen be häl ter sind kratz- und hit- ze emp fi nd lich oder können schmel- zen. ■ Beim Reinigen beachten: – Auf keinen Fall aggressive, kör- nige, soda-, säure-, lösemittelhal- tige oder schmirgelnde Reinigungs- mittel verwenden. Diese greifen die Kunststoffflächen an. Empfeh- lenswert sind Allzweckr einiger mit einem neutralen pH-Wert. – Türdichtungen und Geräteteile aus Kunststoff sind empfindlich ge- gen Öl und Fett. Verunreinigungen möglichst schnell entfernen. – Nur weiche Tü cher verwenden. ■ Nach dem Ausschalten 5 Minuten warten. Erst danach das Gerät erneut einschalten. ■ Nur Original-Zubehörteile verwenden. 92701 20170913.indd 1092701 20170913.indd 10 13.09.2017 12:56:0713.09.2017 12:56:07BedienungSeite 11 Bedienung Voraussetzungen zur sicheren Verwendung – Sie haben das Kapitel „Sicher-heit“ ab Seite 5 gelesen und alle Sicher-heits hinweise verstanden.– Das Gerät ist eingebaut und angeschlos-sen wie im Kapitel „Inbetriebnahme“ ab Sei-te 20 beschrieben. Gerät ein- und ausschalten HINWEIS Unsachgemäßer Umgang mit dem Ge- rät kann zu Sachschäden führen. ■ Innenbeleuchtung ausschließlich zur Beleuchtung des Geräte-Inneren ver- wenden. Sie ist nicht zur Beleuchtung- eines Raumes geeignet. (3) Mithilfe des Temperaturreglers (3) können Sie das Gerät ein- und ausschalten. Der Tempe-raturregler befindet sich an der rechten Wand im Kühlbereich und ist stufenlos einstellbar. Einschalten 1. Stellen Sie den Temperaturregler (3) aufeine Einstellung zwischen „1“ und „7“.Das Gerät ist damit eingeschaltet. DerKompressor beginnt zu arbeiten, das Käl- te mit tel strömt durch die Rohre und Sie hören ein leises Rauschen.Die Innenbeleuchtung schaltet ein, sobalddie Tür geöffnet wird, und schaltet aus, wenn die Tür geschlossen wird.2. Macht das Gerät störende Geräusche,überprüfen Sie den festen Stand undentfernen Sie Gegenstände, die auf demGe rät liegen. Ausschalten

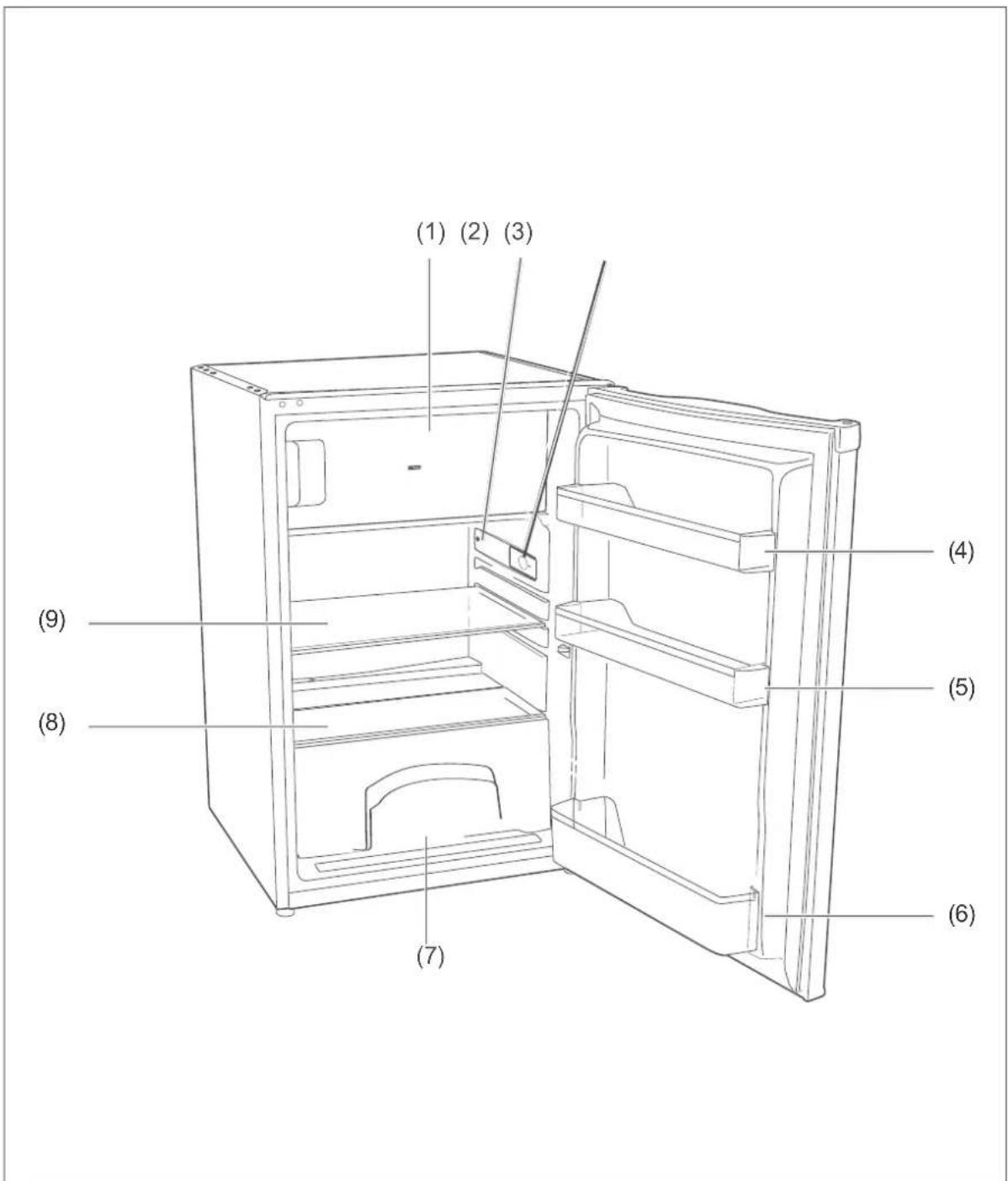

1. Stellen Sie den Temperaturregler (3) auf

„0“. Der Kompressor ist ausgeschaltet. DasGerät kühlt nicht.2. Um das Gerät ganz auszuschalten, ziehenSie den Netzstecker.3. Räumen Sie das Gerät aus und reinigenSie es (siehe „Pflege und Wartung“ aufSeite 17).4. Lassen Sie die Tür leicht geöffnet, damitsich kein Schimmel bildet. Temperatur einstellen WARNUNG Gesundheitsgefahr! Das Gerät arbeitet eventuell nicht ein- wandfrei, wenn es über längere Zeit zu geringer Umgebungs tem pe ratur aus- gesetzt wird. Es kann dann zu einem Temperaturanstieg im Kühl- und Ge- frierbereich kommen. ■ Immer die vorgeschriebene Um ge- bungs temperatur einhalten (siehe Zeile „Klimaklassen“ auf Seite 30). Mit dem Temperaturregler (3) können Sie die Temperatur im Kühl- und im Gefrierbereich einstellen. • Wählen Sie zunächst eine mittlere Einstel-lung.• Wählen Sie bei ansteigender Um ge- bungs tem pe ra tur, z. B. im Sommer, eine entsprechend hö he re Ein stel lung. Um die Kühlleistung im Kühl- und Gefrierbe-reich zu 92701 20170913.indd 1192701 20170913.indd 11 13.09.2017 12:56:0713.09.2017 12:56:07BedienungSeite 12 – erhöhen, drehen Sie den Temperaturregler in Richtung „7“. – verringern, drehen Sie den Temperaturreg- ler in Richtung „1“. Um die Kühlleistung kontrollieren zu kön- nen, benötigen Sie idealerweise 2 Kühl-/ Gefrierthermometer. Platzieren Sie eines

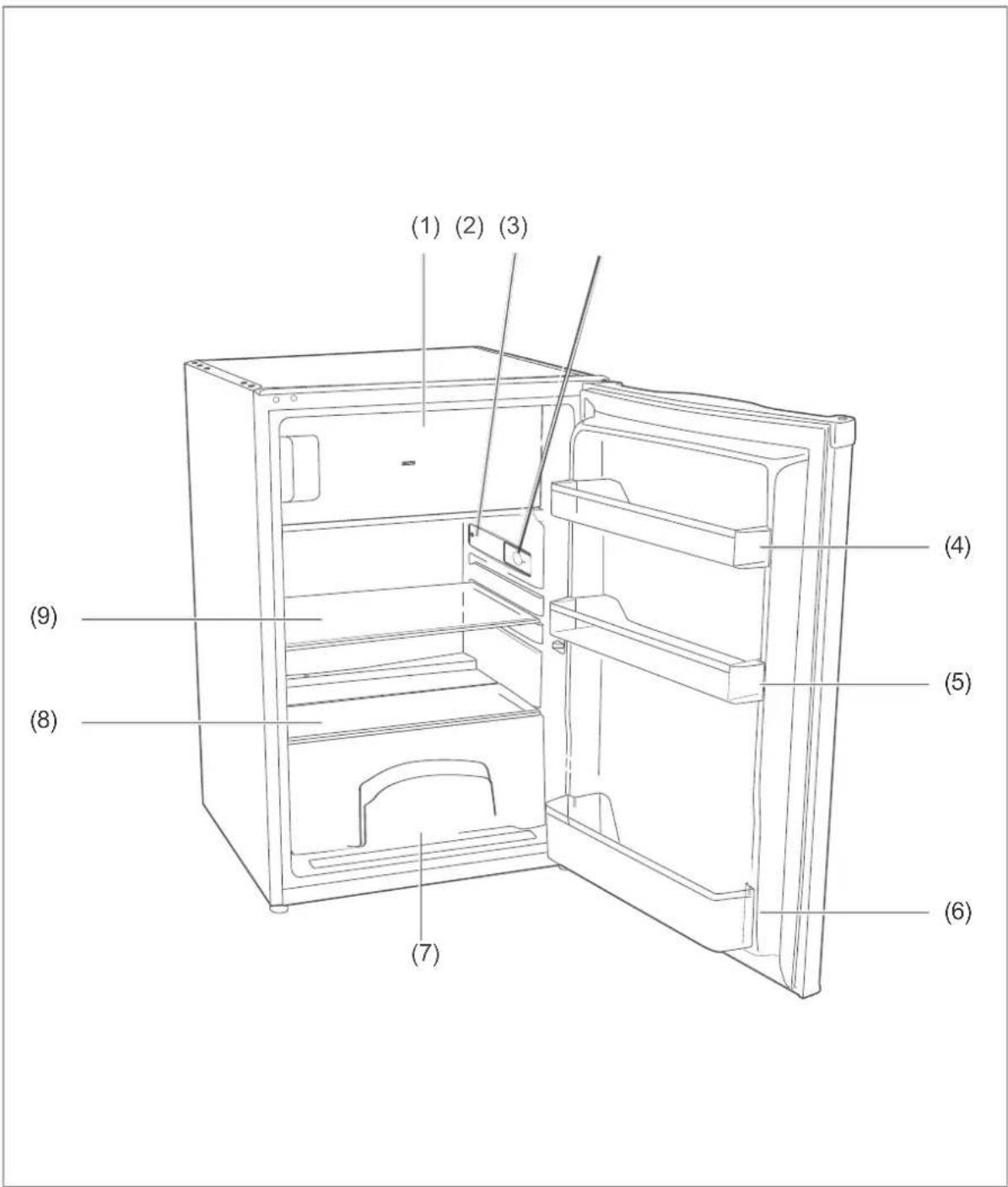

• oberhalb der Gemüseschubladen (7) im Kühlbereich; die richtige Temperatur be- trägt hier +6 °C.

• im Gefrierbereich; die ideale La ger tem pe- ra tur beträgt −18 °C. Ablagen und Türfächer Die Glasablage (9), die Türablagen (4) und das Flaschenfach (6) lassen sich herausneh- men und bei Bedarf anders anordnen.

1. Ablage bzw. Türfach anheben und her-

2. Ablage bzw. Türfach an neuer Position

von oben einsetzen. 92701 20170913.indd 1292701 20170913.indd 12 13.09.2017 12:56:0713.09.2017 12:56:07Nahrungsmittel kühlen Seite 13 Nahrungsmittel kühlen WARNUNG Explosionsgefahr! Unsachgemäßer Umgang mit dem Ge- rät kann zu Explosionen führen. ■ Keine explosiven Stoffe oder Sprüh- dosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können. Kühlbereich bestücken

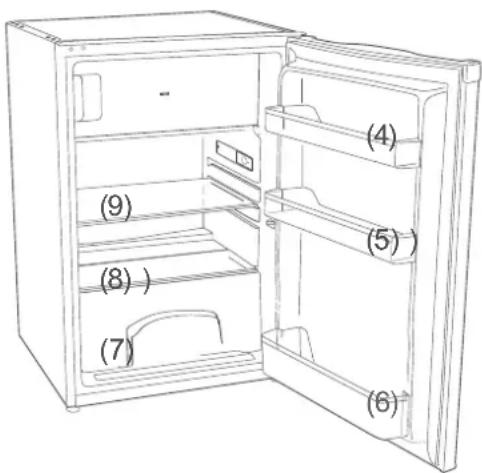

• Bestücken Sie den Kühlbereich so, dass er die Temperaturverhältnisse im Inneren optimal ausnutzt: – Legen Sie streichfähige Butter und Käse auf die Türablage (4) im oberen Kühlbe- reich. Dort ist die Temperatur am höchs- ten. – Lagern Sie Konserven Gläser und Eier im Türfach (5). –Stellen Sie Ge trän ke kartons und Fla- schen in das Flaschenfach (6). Stellen Sie vol le Be häl ter dich ter ans Scharnier, um die Belastung der Tür zu vermindern. – Legen Sie Gekochtes und Gebackenes auf die Glasablage (9). – Legen Sie Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch auf die Glasablage (8) über den Obst-/Gemüse- schubladen (7). Dort ist die Temperatur am niedrigsten. – Legen Sie frisches Obst und Gemüse in die Obst-/Gemüseschubladen (7).

• Lagern Sie hochprozentigen Alkohol nur stehend und fest verschlossen.

• Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.

• Die Temperaturen im Gerät und damit der Energieverbrauch können ansteigen, – wenn die Tü ren häufig oder lange geöff- net werden. – wenn die vorgeschriebene Raumtempe- ratur ü ber- oder unterschritten wird.

• Der Energieverbrauch ist auch abhängig vom gewählten Standort (nähere Informa- tionen siehe Seite 20). Qualität erhalten

• Damit Aroma und Frische der Nahrungs- mittel im Kühl be reich erhalten bleiben, legen oder stellen Sie alle zu küh len den Le bens mit tel nur verpackt in den Kühlbe- reich. Ver wen den Sie spe zi el le Kunststoff- behälter für Lebensmittel oder han dels üb- li che Folien.

• Legen Sie die Lebensmittel – so in den Kühlbereich, dass die Luft frei zir ku lie ren kann. – nicht direkt an die Rückwand. Sie kön nen sonst an der Rück wand fest frie ren. 92701 20170913.indd 1392701 20170913.indd 13 13.09.2017 12:56:0713.09.2017 12:56:07 ((44)) ((99)) (((555)) ) (((888)) ) ((777))) (((66)Nahrungsmittel einfrieren / Tiefkühlkost lagernSeite 14 Nahrungsmittel einfrieren / Tiefkühlkost lagern WARNUNG Explosionsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zur Explosion führen. ■ Keine explosiven Stoffe oder Sprüh- dosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können. VORSICHT Gesundheitsgefahr! Durch falsche Handhabung, unzurei- chende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Ge- fahr einer Lebensmittelvergiftung! ■ Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit da- nebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden. ■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten. ■ Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Tempe- raturanstiegs im Geräteinneren ver- kürzen kann (Abtauen, Reinigen oder Stromausfall). ■ Bei längerem Stromausfall oder ei- ner Störung am Gerät das eingela- gerte Gefriergut aus dem Gerät neh- men und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern (max. Lagerzeit bei Störung: 13 Stunden). ■ Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch ge- nießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen. Verletzungsgefahr! Unsachgemäßer Umgang mit dem Ge- rät kann zu Verletzungen führen. Ver- brennungsgefahr durch Tieftempera- turen. ■ Die Lebensmittel und die Innenwän- de des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Haut- ver let zun gen führen. Auch bei tro- ckener Haut sind Hautschäden mög- lich. ■ Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen. Lebensmittel einfrieren Einfrieren heißt, frische, zimmerwarme Le-bensmittel möglichst schnell – am besten „schockartig“ – bis in den Kern durchzufrie-ren. Bei zu langsamem Kühlen „erfrieren“ die Lebensmittel, d. h. die Struktur wird zerstört. Die Erhaltung von Konsistenz, Geschmack und Nährwert erfordert eine gleichmäßige Lagertemperatur von −18 °C. Lebensmittel vorbereiten
• Frieren Sie nur qualitativ einwandfreie Le-bensmittel ein.• Frieren Sie frische und zubereitete Spei- sen un ge sal zen und ungewürzt ein. Un- gesalzen ein ge fro re ne Lebensmittel ha- ben eine längere Halt bar keit.• Lassen Sie zubereitete Lebensmittel ab-kühlen, bevor Sie sie einfrieren. Das spartnicht nur Energie, sondern ver mei det auchübermäßige Reifbildung im Gefrierbereich. 92701 20170913.indd 1492701 20170913.indd 14 13.09.2017 12:56:0813.09.2017 12:56:08Nahrungsmittel einfrieren / Tiefkühlkost lagern Seite 15 Nahrungsmittel einfrieren / Tiefkühlkost lagern

• Kohlensäurehaltige Getränke eignen sich nicht zum Einfrieren, da die Kohlensäure beim Einfrieren entweicht. Die geeignete Verpackung Wichtig beim Tiefgefrieren ist die Verpackung. Sie soll vor Oxidation, vor dem Eindringen von Mikroben, vor der Übertragung von Geruchs- und Geschmacksstoffen und Austrocknen (Ge frier brand) schützen.

• Verwenden Sie nur Verpackungsma- terial, das widerstandsfähig, luft- und flüssigkeits undurchlässig, nicht zu steif und zu beschriften ist. Es sollte als Ge- frierverpackung ausgewiesen sein.

• Verwenden Sie zum Verschließen Plas- tik-Clips, Gummiringe oder Klebebänder. Das Portionieren

• Verwenden Sie möglichst flache Porti- onen; diese frieren schneller bis in den Kern durch.

• Streichen Sie die Luft aus dem Gefrier- beutel heraus, denn sie begünstigt das Austrocknen und nimmt Platz weg.

• Füllen Sie Flüssigkeitsbehälter max. zu ¾, denn beim Frieren dehnt sich Flüssigkeit aus.

• Lagern Sie keine Glas- oder Metallgefäße mit Flüssigkeit wie Wasser, Limonade, Bier etc. Wasser dehnt sich im gefrore- nen Zustand aus und kann den Behälter sprengen. Frieren Sie nur hochprozentigen Alkohol (ab vol. 40%) ein; achten Sie darauf, dass er fest verschlossen ist.

• Kennzeichnen Sie das Gefriergut nach Art, Menge, Einfrier- und Verfalldatum. Benutzen Sie möglichst wischfeste Filz- schreiber oder Klebeetiketten. So bestücken Sie richtig

• Sobald die Temperatur im Gefrierbereich bei −18 °C liegt, können Sie frische, zim- merwarme Lebensmittel einfrieren.

• Legen Sie maximal 2 kg innerhalb von 24 Stunden ein.

• Die frische Ware darf keinen Kontakt mit dem bereits eingelagerten Gefriergut be- kommen, da dieses sonst antauen kann. Lässt sich der Kontakt mit dem eingela- gerten Gefriergut nicht vermeiden, emp- fehlen wir, vor dem Einfrieren der frischen Ware eine Kältereserve im Gefrierbereich zu schaffen.

• Nach dem Einlagern der frischen Ware steigt die Temperatur im Gefrierraum kurz- fristig an. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren. Tiefkühlkost lagern Auf dem Weg vom Hersteller in Ihr Gefrierge- rät darf die Tiefkühlkette nicht unterbrochen werden. Die Temperatur des Gefrierguts muss stets mindestens −18°C betragen. Kaufen Sie deshalb keine Ware, die – in bereiften, stark vereisten Truhen liegt. – oberhalb der vorgeschriebenen Mar kie- rungs marke gestapelt ist. – teilweise verklumpt ist (vor allem bei Beeren und Gemüse leicht festzustellen). – Schnee und Saftspuren aufweist. Transportieren Sie Tiefkühlkost in Spezial- boxen aus Styropor oder in Isoliertaschen. Beachten Sie die Lagerbedingungen und -zei- ten auf der Verpackung. Lebensmittel auftauen Beachten Sie folgende Grundregeln, wenn Sie Lebensmittel auftauen: – Um Lebensmittel aufzutauen, nehmen Sie sie aus dem Gefrierraum und lassen Sie sie am besten bei Raumtemperatur oder im Kühlschrank auftauen. – Tauen Sie Fleisch, Geflügel und Fisch im- mer im Kühlschrank auf. Ach ten Sie darauf, 92701 20170913.indd 1592701 20170913.indd 15 13.09.2017 12:56:0813.09.2017 12:56:08Nahrungsmittel einfrieren / Tiefkühlkost lagernSeite 16 dass das Gefriergut nicht in der ei ge nen Auf tau flüs sig keit liegt. – Um Lebensmittel schnell aufzutauen, nutzen Sie z. B. die Auftaufunktion Ihrer Mikrowelle. Beachten Sie dabei die Herstellerangaben und beachten Sie, dass sich so vermehrt Bakterien und Keime bilden können. – Wenn Sie nur einen Teil einer Packung auftauen möchten, entnehmen Sie diesen und schließen Sie die Packung sofort wie- der. Dadurch beugen Sie „Gefrierbrand“ vor und vermindern die Eisbildung am verblei- benden Lebensmittel. Bereiten Sie aufgetaute Lebensmittel so schnell wie möglich zu. Entsorgen Sie die Auftauflüssigkeit. Eiswürfel bereiten VORSICHT Gesundheitsgefahr! Der Verzehr von Eiswürfeln, die mit verunreinigtem oder abgestandenem Wasser bereitet wurden, kann die Ge- sundheit gefährden.! Durch falsche Handhabung besteht die Gefahr einer Lebensmittelvergiftung. ■ Zur Bereitung von Eiswürfeln nur fri- sches Trinkwasser verwenden.

• Füllen Sie einen Eiswürfelbehälter zu ¾ mit frischem Trinkwasser und legen Sie ihn waagerecht in den Gefrierraum. Die Eiswürfel lösen sich am besten, indem Sie den Eiswürfelbehälter leicht biegen oder kurze Zeit unter fließendes Wasser halten. 92701 20170913.indd 1692701 20170913.indd 16 13.09.2017 12:56:0813.09.2017 12:56:08Pflege und Wartung Seite 17 Pflege und Wartung WARNUNG Stromschlaggefahr! Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen. ■ Vor dem Reinigen den Netzstecker ziehen bzw. die Sicherung ausschal- ten/herausdrehen. ■ Beim Herausziehen des Netzsteckers immer am Netzstecker selbst anfas- sen, nicht am Netzkabel ziehen. VORSICHT Gefahren für Kinder und Personen mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten! ■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchge- führt werden, es sei denn, sie werden beaufsichtigt. HINWEIS Die Oberfl ächen und Geräteteile werden durch ungeeignete Behandlung beschä- digt. ■ Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel ver- wenden. Diese greifen die Kunststoff- fl ächen an. Empfehlenswert sind All- zweckreiniger mit einem neutralen pH-Wert. ■ Türdichtungen und Geräteteile aus Kunststoff sind empfi ndlich gegen Öl und Fett. Verunreinigungen mög- lichst schnell entfernen. ■ Nur weiche Tücher verwenden. Türdichtungen kontrollieren und reinigen Die Türdichtungen müssen regelmäßig kon- trolliert werden, damit keine war me Luft in das Gerät eindringt.

1. Klemmen Sie zur Prüfung ein dünnes

Stück Pa pier an verschiedenen Stel len ein . Das Pa pier muss sich an allen Stellen gleich schwer durch zie hen las sen.

2. Falls die Dich tung nicht überall gleichmä-

ßig an liegt: Erwärmen Sie die Dich tung an den entsprechenden Stellen vor sich tig mit ei nem Haar trock ner und ziehen Sie sie mit den Fin gern etwas her aus .

3. Reinigen Sie verschmutzte Dichtungen

nur mit klarem Wasser. Außenwände reinigen – Lackierte Oberflächen Verwenden Sie nur eine leichte pH-neutra- le Seifenlauge. Kühlbereich abtauen Dies ist nicht notwendig, denn der Kühlbe- reich Ihres Geräts be sitzt eine Abtau-Automa- tik. Reif und Eis werden au to ma tisch ab ge taut und das Tauwasser auf der Rückseite des Ge rä ts in einer Tauwasserschale gesammelt. Durch die Wärme des Mo tors verdunstet das Tauwasser. 92701 20170913.indd 1792701 20170913.indd 17 13.09.2017 12:56:0813.09.2017 12:56:08Pflege und WartungSeite 18 Kühlbereich reinigen

1. Stellen Sie den Temperaturregler (3) auf

2. Ziehen Sie den Netzstecker aus der

3. Nehmen Sie das Kühlgut heraus und

stellen Sie es in ei nen kühlen Raum.

4. Nehmen Sie die Gemüseschubladen (7),

die Glasablagen (8) (9), die Türabla- gen (4) (5) und das Flaschenfach (6) heraus. Reinigen Sie alle Teile in lauwar- mem Spülwasser. Trocknen Sie danach alles gründlich ab.

5. Wischen Sie den In nen raum mit war mem

Was ser und Spül mit tel aus . Geben Sie beim Nach wi schen ei ni ge Trop fen Es sig ins Was ser, um Schim mel- bil dung vor zu beu gen. Wischen Sie den Innenraum trocken und lassen Sie die Tür zum Lüften noch einige Zeit offen. (10)

6. Säubern Sie die Öffnung des Tauwasser-

ablaufs (10) mithilfe eines Reinigungs- stäbchens.

7. Reinigen Sie die Türdichtung nur mit kla-

rem Wasser, sie ist empfindlich gegen Öl und Fett.

8. Setzen Sie die Schubladen, die Ablagen

und das Türfach wieder ein.

9. Legen Sie die Lebensmittel in den Kühl-

10. Stecken Sie den Netzstecker wie der ein

und drehen Sie den Temperaturregler (3) auf die ge wünsch te Einstellung. Gefrierbereich abtauen und reinigen WARNUNG Explosionsgefahr! Unsachgemäßer Umgang mit dem Ge- rät kann zu einer Verpuffung oder Ex- plosion führen! ■ Auf keinen Fall Abtausprays verwen- den. Sie können ex plo si ve Gase bil- den. HINWEIS ■ Gerät rechtzeitig abtauen, bevor sich eine Eis- und Reifschicht von mehr als 4mm bildet. Bei zu starker Eisbil- dung steigt der Stromverbrauch und die Gefrierfachtür schließt eventuell nicht mehr dicht ab. ■ Zum Beschleunigen des Abtauvor- gangs keine anderen Mittel verwen- den als vom Hersteller empfohlen. Z. B. keine elek tri schen Heiz ge rä te, Messer oder Geräte mit of fe ner Flam- me wie z. B. Kerzen ver wen den. Die Wär medämmung und der In nen be- häl ter sind kratz- und hit ze emp fi nd- lich oder können schmelzen. Tauen Sie das Gerät möglichst im Win- ter ab, wenn die Außentemperaturen niedrig sind. Dann können Sie die Lebens- mittel während des Abtauens auf dem Bal- kon o. Ä. lagern. Alternativ können Sie das Gefriergut dick in Zeitungspapier einwickeln und in einem küh- len Raum oder einer Isoliertasche lagern. 92701 20170913.indd 1892701 20170913.indd 18 13.09.2017 12:56:0813.09.2017 12:56:08Pflege und Wartung Seite 19 Vorbereitung:

• Stellen Sie mindestens 3 Stunden vor dem Reinigen den Temperaturregler (3) auf „7“. Das Gefriergut erhält so eine Kältereserve und taut nicht so schnell auf. Abtauen:

1. Stellen Sie den Temperaturregler (3) auf

2. Ziehen Sie den Netzstecker aus der

3. Nehmen Sie die Lebensmittel aus dem

Kühlschrank und das Gefriergut aus dem Gefrierfach heraus.

4. Sorgen Sie dafür, dass Ihre Lebensmittel

ausreichend gekühlt bleiben.

5. Stellen Sie eine Schüssel mit heißem,

nicht kochendem Wasser in das Ge- frierfach. Das Abtauen wird da durch be- schleu nigt.

6. Lassen Sie die Tür während des Ab-

tauens ge öff net und legen Sie einen Scheuerlappen vor das Gerät, um aus- tretendes Tauwasser aufzufangen. Die Ab tau zeit hängt von der Di cke der Eis schicht ab. Er fah rungs ge mäß kann nach ca. 1 Stunde mit dem Rei ni gen des Geräts be gon nen werden.

7. Wischen Sie den In nen raum mit war mem

Was ser und Spül mit tel aus . Geben Sie beim Nach wi schen ei ni ge Trop fen Es sig ins Was ser, um Schim mel- bil dung vor zu beu gen.

8. Reinigen Sie die Türdichtung nur mit kla-

rem Wasser, sie ist empfindlich gegen Öl und Fett.

9. Reiben Sie alles, einschließlich der Tür-

dich tung, gründlich trocken und lüften Sie kurze Zeit durch.

10. Legen Sie die Lebensmittel zurück in den

Kühl- bzw. Gefrierbereich.

11. Stecken Sie den Netzstecker wieder in

die Steckdose und drehen Sie den Tem- peraturregler auf Stufe „7“.

12. Sobald eine Temperatur von −18 °C er-

reicht ist, drehen Sie den Temperaturreg- ler wieder in die übliche Position. Innenraumbeleuchtung auswechseln WARNUNG Stromschlaggefahr! Das Berühren von unter Spannung ste- henden Teilen kann zu schweren Verlet- zungen oder zum Tod führen. ■ Vor dem Wechsel der Glühlampe den Netzstecker ziehen. Ausschließlich Glühlampen mit einer Leistung von max. 10W, 230 Volt und Sockel E14 ver- wenden (ILCOS: IBB/C-28-220/240-E14-35).

1. Ziehen Sie den Netzstecker aus der

2. Lösen Sie mit einem Kreuzschlitz-Schrau-

bendreher die Schraube der Abdeckung und nehmen Sie die Abdeckung ab.

3. Drehen Sie die Glühlampe aus der Fas-

sung und ersetzen Sie sie durch eine neue desselben Typs.

4. Schrauben Sie die Abdeckung wieder fest.

5. Stecken Sie den Netzstecker zurück in die

Steckdose. 92701 20170913.indd 1992701 20170913.indd 19 13.09.2017 12:56:0813.09.2017 12:56:08InbetriebnahmeSeite 20 Inbetriebnahme Voraussetzung zur Inbetriebnahme Sie haben das Kapitel „Sicher- heit“ ab Seite 5 gelesen und alle Sicher- heits hinweise verstanden. Transportieren und auspacken WARNUNG Erstickungsgefahr! Kinder können sich in der Verpackungs- folie verfangen oder Kleinteile verschlu- cken und ersticken. ■ Kinder nicht mit der Verpackungsfolie spielen lassen. ■ Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zu- behörbeutel zu nehmen und in den Mund zu stecken. VORSICHT Verletzungsgefahr! Unsachgemäßer Umgang mit dem Ge- rät kann zu Verletzungen führen. ■ Das Gerät ist schwer und unhandlich. Beim Transport und Einbau die Hil- fe einer weiteren Person in Anspruch nehmen. ■ Sockel, Schub fä cher, Tü ren etc. nicht als Tritt brett oder zum Ab stüt zen ver- wen den. HINWEIS Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen. ■ Das Kühlgerät möglichst nicht in die Horizontale kippen. ■ Zum Auspacken keine scharfen oder spitzen Gegenstände verwenden.

1. Transportieren Sie das Gerät mithilfe einer

Transportkarre oder einer zweiten Person.

2. Packen Sie das Gerät aus und entfer-

nen Sie vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen, Schutzfo- lien und Schaumpolster innen, außen und auf der Geräterückseite. Geeigneten Standort wählen VORSICHT Gefahren durch Kältemittel! ■ Den Kältekreislauf nicht be schä di- gen, z. B. durch Auf ste chen der Käl- te mit tel ka nä le des Ver damp fers mit schar fen Ge gen stän den, Ab knic ken von Rohr lei tun gen usw. ■ Herausspritzendes Käl te mit tel ist brenn bar und kann zu Au gen schä den füh ren. Spü len Sie in die sem Fall die Au gen un ter kla rem Was ser und ru fen Sie sofort ei nen Arzt. HINWEIS Beschädigungsgefahr! Das Gerät arbeitet eventuell nicht ein- wandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausge- setzt wird. Es kann dann zu einem Tem- peraturanstieg im Inneren kommen. ■ Immer die vorgeschriebene Umge- bungs temperatur ein halten (siehe Zeile „Klimaklassen“ auf Seite 30). – Damit im Fall einer Leckage des Kältemit- telkreislaufs kein zündfähiges Gas-Luft-Ge- misch entstehen kann, muss der Aufstell- raum mindestens 5 m³ groß sein. – Gerät nur auf einem ebenen und festen Un- tergrund abstellen. Der Untergrund muss das Gewicht des gefüllten Gerätes tragen können. 92701 20170913.indd 2092701 20170913.indd 20 13.09.2017 12:56:0913.09.2017 12:56:09Inbetriebnahme Seite 21 – Gut geeignet sind Standorte, die trocken, gut be lüf te t und möglichst kühl sind. – Ungünstig sind Standorte mit direkter Sonnen einstrahlung oder un mit tel bar ne- ben einem Ofen, Herd oder Heiz kör per. Türanschlag wechseln Sie können die Seite wechseln, an der die ge- öffnete Tür anschlägt. Der Wechsel muss vor dem Einbau des Kühlschranks erfolgen. Da der Wechsel des Türanschlags etwas handwerkliches Geschick erfordert, lesen Sie die Arbeitsschritte bitte erst einmal durch. Um den Türanschlag zu wechseln, benötigen Sie folgendes Werkzeug (nicht im Lieferum- fang enthalten): – Steckschlüssel, 8 mm – Kreuzschlitz-Schraubendreher – mittelgroßer Schraubendreher Türanschlag der Kühlschranktür wechseln

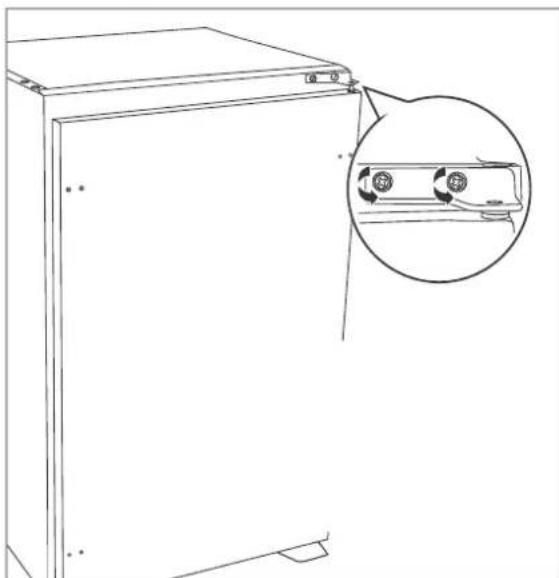

1. Stellen Sie sicher, dass der Netzstecker

nicht angeschlossen ist.

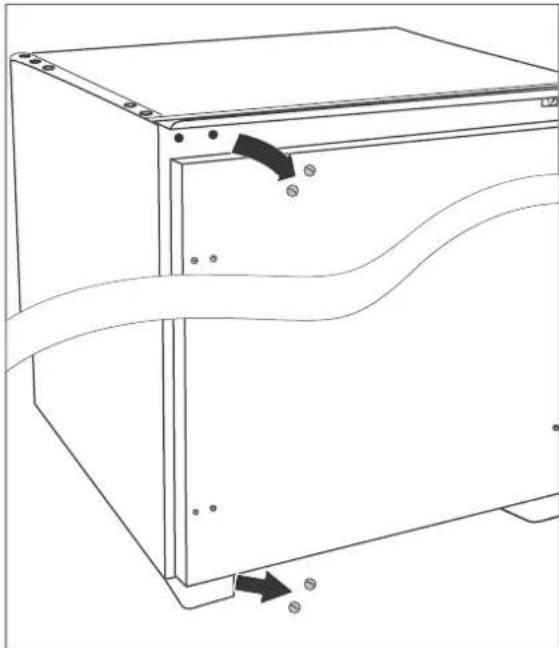

2. Schrauben Sie die Scharniere oben und

unten bei geschlossener Tür ab. Verwen- den Sie am besten den Steckschlüssel.

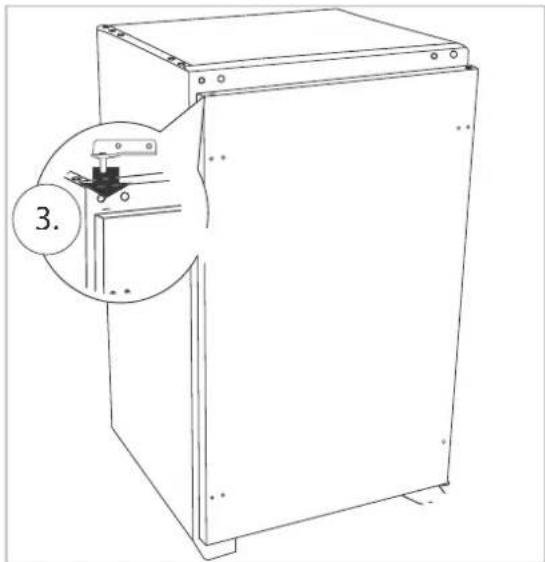

3. Nehmen Sie die Kühlschranktür heraus

und stellen Sie sie zur Seite. 92701 20170913.indd 2192701 20170913.indd 21 13.09.2017 12:56:0913.09.2017 12:56:09InbetriebnahmeSeite 22

4. Setzen Sie die Kühlschranktür

auf das un- tere Scharnier.

5. Drehen Sie das Scharnier, das zuvor

unten befestigt war, um 180°. Setzen Sie es oben auf der gegenüberliegenden Seite in die Kühlschranktür ein.

6. Schließen Sie die Kühlschranktür und

schrauben Sie das Scharnier fest. Verwenden Sie dazu die zwei Schrauben, mit denen das Scharnier vorher befestigt war. Sie haben den Türanschlag erfolgreich ge- wechselt. Türanschlag der Gefrierfachtür wechseln

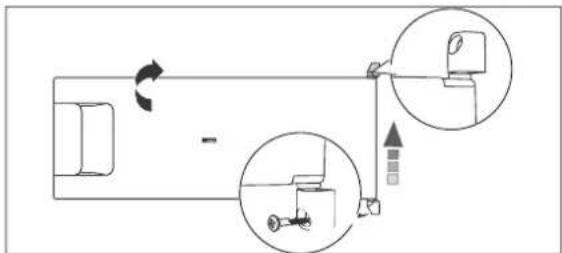

1. Schrauben Sie die Scharnierschraube links

unterhalb des Gefrierfachs heraus. Verwen- den Sie dazu den Kreuzschlitz-Schraubendre- her.

2. Öffnen Sie die Gefrierfachtür und nehmen

3. Ziehen Sie das Scharnier vom unteren

Stift der Gefrierfachtür ab und setzen Sie es um 180° gedreht auf den Stift oberhalb der Gefrierfachtür. Legen Sie die Gefrierfachtür zur Seite.

4. Entfernen Sie die beiden Abdeckungen

und schrauben Sie die zwei Schrauben des Türverschlusses heraus.

5. Drehen Sie den Türverschluss um 180°

und befestigen Sie ihn auf der gegen- überliegenden Seite. Verwenden Sie die Schrauben, mit denen der Türverschluss zuvor befestigt war.

6. Drücken Sie die beiden Abdeckungen

wieder in den Türverschluss hinein.

7. Setzen Sie die Gefrierfachtür um 180°

gedreht auf der gegenüberliegenden Seite ein.

8. Schrauben Sie das Scharnier mit der

Scharnierschraube unterhalb der Gefrier- fachtür fest. Sie haben den Türanschlag der Gefrierfachtür erfolgreich gewechselt. 92701 20170913.indd 2292701 20170913.indd 22 13.09.2017 12:56:1013.09.2017 12:56:10Inbetriebnahme Seite 23 Die Einbaunische und Belüftung Die Einbaunische muss verschiedene Bedin- gungen erfüllen. – Die Einbaunische darf keine Rückwand be- sitzen und muss folgende Maße haben: – Höhe (H) mind. 880 mm – Breite (B) mind. 560 mm – Tiefe (T) mind. 550 mm – Die Einbaunische muss sich in der Nähe einer ordnungsgemäß installierten Schutz- kontakt-Steckdose befinden, so dass die Länge des Netzkabels von ca. 1520 mm ausreicht, um das Gerät ans Stromnetz anzuschließen. – Um eine ausreichende Belüftung des Kühl- schranks zu erzielen, müssen die Angaben des erforderlichen Lüftungsquerschnittes eingehalten werden. – Die Belüftung des Kompressors und des Verflüssigers erfolgt durch eine Öffnung, die an der unteren Seite des Küchenmö- bels vorhanden sein muss (Größe der Öffnung: 200 cm

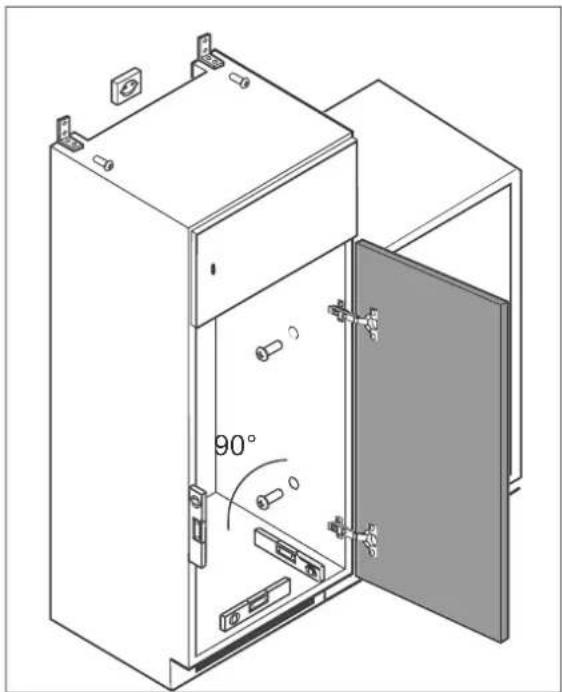

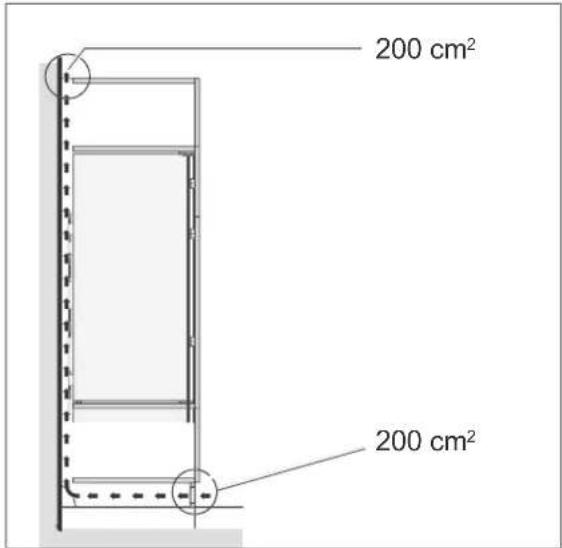

– Oben am Küchenmöbel muss ebenfalls eine Öffnung vorhanden sein, damit die Luft austreten kann (Größe der Öffnung: 200 cm

90° – Die Einbau-Nische muss an den Neben- schränken oder an der Wand angeschraubt und sorgfälltig ausgerichtet werden. Die Möbeltüren müssen ausgerichtet und die Scharniere festgezogen sein. 92701 20170913.indd 2392701 20170913.indd 23 13.09.2017 12:56:1013.09.2017 12:56:10InbetriebnahmeSeite 24 unteren Kante des Einbauschranks ste- hen. Damit das Fugenprofil eingeklemmt werden kann, muss auf der gegenüber- liegenden Seite der Türscharniere ein Abstand von 4 mm in der gesamten Höhe zwischen Kühlschrank und Schrankwand eingehalten werden.

4. Schrauben Sie den Kühlschrank mit den

Schrauben (e) am Einbauschrank fest.

5. Öffnen Sie die Kühlschranktür und schrau-

ben Sie die Winkelstücke (a) mit den Schrauben (e) an die Kühlschranktür. Einbau HINWEIS Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Kühlschrank kann zu Beschädigungen führen. ■ Der Einbau des Kühlschranks muss von einem Fachmann durchgeführt werden, andernfalls erlöscht der Ga- rantieanspruch. (a) (b) (c) (d) (e) (f) Montagematerial (Lieferumfang) Nr. Bezeichnung Menge (a) Winkelstücke 2 (b) Türmitnehmer 2 (c) Abdeckstreifen, lang 2 (d) Abdeckstreifen, kurz 2 (e) Schrauben 12 (f) Fugenprofil 1

1. Nehmen Sie die Glasablagen (8) und (9),

Gemüse-Schubladen (7) sowie die Türab- lagen (4) bis (6) aus dem Kühlschrank.

2. Stecken Sie den Netzstecker in eine ord-

nungsgemäß installierte Steckdose.

3. Setzen Sie den Kühlschrank in den Ein-

bauschrank. Der Kühlschrank muss vorne bündig zur 92701 20170913.indd 2492701 20170913.indd 24 13.09.2017 12:56:1113.09.2017 12:56:11Inbetriebnahme Seite 25 18 mm 90° (b)

6. Öffnen Sie die Kühlschranktür so weit wie

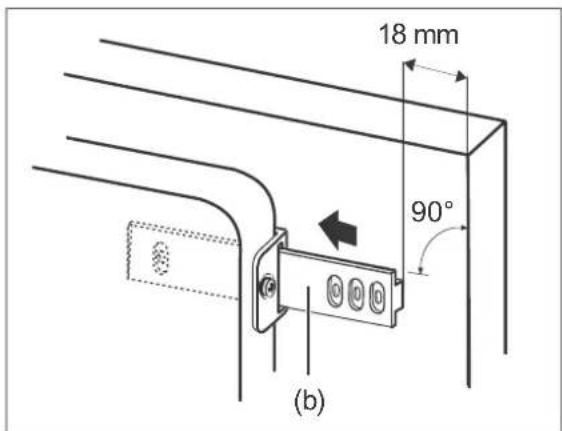

7. Schieben Sie die Türmitnehmer (b) in die

Führungsschienen der Winkelstücke (a). 18 mm

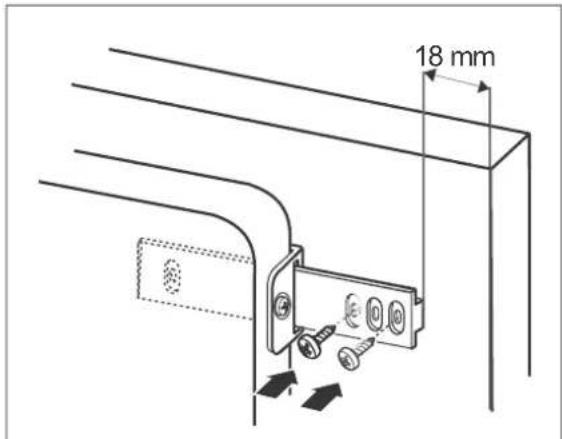

8. Schrauben Sie die Türmitnehmer (b) mit

den Schrauben (e) in einem Abstand von ca. 18 mm zur Kante der Einbauschrank- tür fest.

9. Schließen Sie die Tür des Einbau-

schranks und prüfen Sie dabei die Gleit- führung zwischen Winkelstück (a) und Türmitnehmer (b) auf einwandfreie Funk- tion. Korrigieren Sie gegebenenfalls die Position des Türmitnehmers.

10. Zwischen Kühlschrank und Einbau-

schranktür muss ein mind. 6 mm breiter Spalt verbleiben, damit die Kühlschrank- tür einwandfrei schließen kann. Um die Spaltbreite einzustellen, lösen Sie die Schrauben (e) etwas und stellen manuell den gewünschten Abstand ein. Ziehen Sie anschließend die Schrauben (e) wie- der fest. (c) (d)

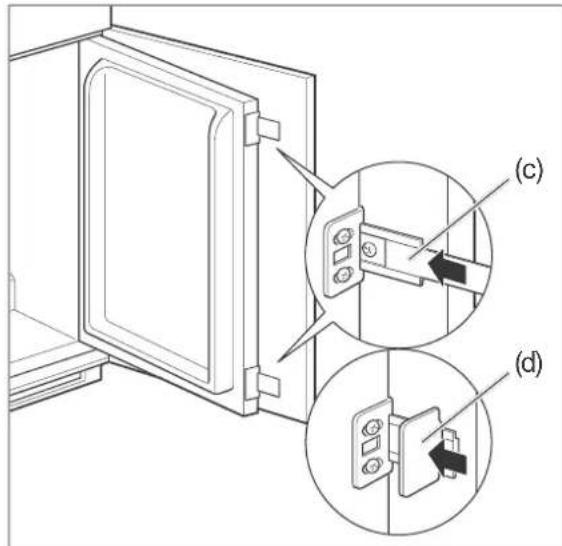

11. Öffnen Sie die Kühlschranktür so weit

wie möglich und schieben Sie die langen Abdeckstreifen (c) in die Führungsschie- nen der Türmitnehmer (b).

12. Setzen Sie die kurzen Abdeckstreifen (d)

als Abdeckung auf die Winkelstücke (a).

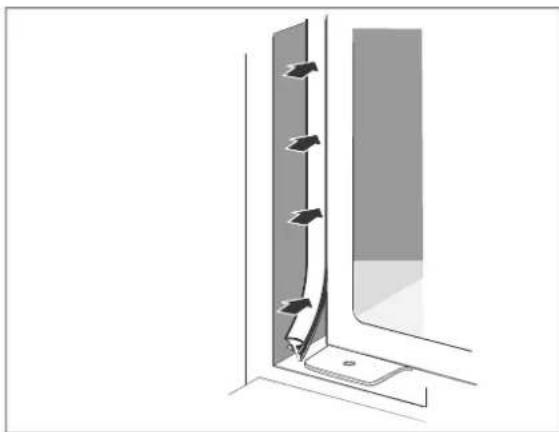

13. Schneiden Sie das Fugenprofil (f) auf die

passende Länge.Drücken Sie es auf der gegenüberliegenden Seite der Türschar- niere zwischen Kühlschrank und Einbau- schrankwand ein.

14. Setzen Sie die Glasablagen (8) und

(9), Gemüse-Schubladen (7) sowie die Türablagen (4) bis (6) wieder ein. Sie haben den Kühlschrank erfolgreich eingebaut. 92701 20170913.indd 2592701 20170913.indd 25 13.09.2017 12:56:1113.09.2017 12:56:11InbetriebnahmeSeite 26 Grundreinigung Um den Geruch zu ent fer nen, der allen neuen Ge rä ten anhaf tet, reinigen Sie das Gerät, be- vor Sie es benutzen (siehe „Kühlbereich rei- nigen“ auf Seite 18) und (siehe „Gefrierbe- reich abtauen und reinigen“ auf Seite 18). Gerät elektrisch anschließen

1. Stecken Sie den Netzstecker in eine

vorschriftsmäßig installierte und leicht zugängliche Steck do se (220-240 V~ / 50 Hz).

2. Öffnen Sie die Tür.

Der Kühlschrank ist betriebsbereit. Alles Wichtige zur Bedienung finden Sie ab Seite 11. 92701 20170913.indd 2692701 20170913.indd 26 13.09.2017 12:56:1213.09.2017 12:56:12Fehlersuchtabelle Seite 27 Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können. WARNUNG Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie- ren. Das kann Sie und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfen die se Re pa ra tu ren ausführen. Problem Mögliche Ursache Lösungen, Tipps, Erklärungen Kompressor aus, Innenbeleuchtung aus. Steckdose ohne Strom. Steckdose mit einem anderen Gerät über- prü fen. Netzstecker sitzt lose. Festen Sitz des Netz stec kers kontrollieren. Kompressor aus, Innenbeleuchtung an. Temperaturregler (3) steht auf „0“. Temperaturregler auf höhere Position dre- hen (siehe „Temperatur einstellen“ auf Seite 11). Gewünschte Temperatur ist erreicht. Weiteres Kühlen nicht erforderlich. Wenn die Innen-Temperatur steigt, schaltet sich der Kompressor selbsttätig ein. Gerät kühlt zu stark. Temperaturregler zu hoch eingestellt. Niedrigere Einstellung wählen (siehe „Tem- peratur einstellen“ auf Seite 11). Gerät kühlt nicht ausreichend. Temperaturregler zu niedrig eingestellt. Höhere Einstellung wählen (siehe „Tempe- ratur einstellen“ auf Seite 11). Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf. Siehe „Türdichtungen kontrollieren und rei- nigen“ auf Seite 17. Gerät steht in der Nähe einer Wärmequelle. Isolierplatte zwischen die Geräte stellen oder Standort wech seln. Speisen warm eingelagert. Nur abgekühlte Speisen einlagern. Zu viel Ware eingefroren. Maximal 2 kg auf einmal einfrieren. Dicke Eisschicht im Gefrier- bereich. Gefrierbereich abtauen (siehe „Gefrier- bereich abtauen und reinigen“ auf Seite 18). Umgebungstemperatur zu niedrig oder zu hoch. Umgebungstemperatur an Klimaklasse an- passen (siehe „Datenblatt“ auf Seite 32). Kompressor scheint defekt. Temperaturregler auf „7“ stellen. Schaltet der Kom pres sor nicht binnen einer Stun- de ein, ver stän di gen Sie unseren Service (siehe Seite 263). 92701 20170913.indd 2792701 20170913.indd 27 13.09.2017 12:56:1313.09.2017 12:56:13FehlersuchtabelleSeite 28 Problem Mögliche Ursache Lösungen, Tipps, Erklärungen Gerät erzeugt Geräusche. Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an. Rauschen: Kälteaggregat läuft. Fließgeräusche: Kältemittel f ießt durch die Rohre. Klicken: Kompressor schaltet ein oder aus. Störende Geräusche. Festen Stand überprüfen. Gegenstände vom Gerät entfernen. Fremdkörper von der Geräterückseite ent- fernen. Unten im Kühlbe- reich hat sich Was- ser gesammelt. Tauwasserablauf oberhalb der Obst-Gemüseschub lade ist verstopft. Verstopfung des Tauwasserablaufs mithilfe eines Reinigungsstäbchens beseitigen. 92701 20170913.indd 2892701 20170913.indd 28 13.09.2017 12:56:1313.09.2017 12:56:13Umweltschutz Seite 29 Umweltschutz Elektro-Altgeräte umweltgerecht entsorgen Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen. Jeder Verbraucher ist deshalb ge- setzlich verpflichtet, Elektro-Altgeräte an einer zugelassenen Sammel- oder Rück- nahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt. Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyc linghof abgeben. Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler. Unser Beitrag zum Schutz der Ozonschicht In diesem Gerät wurden 100 % FCKW- und FKW-freie Kälte- und Aufschäum- mittel verwendet. Dadurch wird die Ozonschicht geschützt und der Treibhaus- effekt reduziert. Unsere Verpackungen wer den aus um welt- freund li chen, wie der ver wert ba ren Materialien hergestellt: – Außenverpackung aus Pappe –Formteile aus ge schäum tem, FCKW-frei- em Po ly sty rol (PS) – Folien und Beutel aus Polyäthylen (PE) – Spannbänder aus Po ly pro py len (PP) – Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umwelt-freundlich. Aufkleber “OK” (nicht bei allen Modellen) Mit der “OK”-Temperaturkontrolle können Temperaturen unter +4 °C ermittelt werden. Stellen Sie die Temperatur stufenweise kälter, falls der Aufkleber nicht “OK” anzeigt. Hinweis Bei Inbetriebnahme des Gerätes kann es bis zu 12 Stunden dauern, bis die Temperatur erreicht ist. Korrekte Einstellung 92701 20170913.indd 3092701 20170913.indd 30 13.09.2017 12:56:1313.09.2017 12:56:13Datenblatt Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinationsgeräte nach Verordnung (EU) Nr. 1060/2010, 643/2009. Marke Gerätebezeichnung Einbaukühlschrank mit Gefrierfach/ohne Gefrierfach Modelle / Artikelnummer Kategorie des Kühlgerätes

ühl-Gefriergerät Energieeffizienzklasse 1), 2)

Jährlicher Energieverbrauch

179 kWh/Jahr Summe der Nutzinhalte

Gefrierbereich / Stern-Einstu- fung Kühlbereich (frostfrei)

15 L / 105 L Lagerzeit bei Störung

13 Stunden Gefriervermögen

2 kg / 24 Stunden Klimaklassen

/ Grenzwerte der Umgebungs temperaturen, für die der Einbaukühlschrank mit Gefrierfach ausgelegt ist N, ST / +16 °C bis 38 °C Luftschallemission

41 dB(A) re 1pW Einbaugerät ja Leistung 80 W Versorgungsspannung 220–240 V~ / 50 Hz Stromverbrauch 0,55 A Gerätemaße (Höhe × Breite × Tiefe) 88 cm × 54 cm × 54 cm Leergewicht 29 kg Kältemittel R600a (Isobutan) Kältemittel Füllmenge 20 g Schaummittel Zyklopentan

Bewertung von A+++ (= niedriger Verbrauch) bis D (= hoher Verbrauch).

Ermittelt gemäß Verordnung (EU) Nr. 1060/2010 und Verordnung (EU) Nr. 643/2009. Die ange- wandten Mess- und Berechnungsmethoden entsprechen der Norm EN 62552.

Klimaklasse bedeutet, dass das Gerät für den Betrieb bei der genannten Umgebungstem- peratur bestimmt ist. Ist bei den Angaben zur Klimaklasse eine Kombination angegeben, bedeutet dies bei einem Gerät, bei dem z.B. die Kombination SN-ST angegeben ist, dass es für Temperaturen von + 10 °C bis + 38 °C geeignet ist. Sinkt die Raumtemperatur we sent lich darunter, schaltet das Gerät nicht so oft ein. Dies be deu- tet, dass ein unerwünschter Tem pe ra tur an stieg entstehen kann. Wenn das Gerät im warmen Raum steht, muss es öfter einschalten, um die niedrigen Tem pe ra- tu ren im Inneren des Geräts halten zu kön nen. Des halb achten Sie bitte auf die Ein hal tung der Um ge bungs tem pe ra tur. Umgebungstemperatur je Klimaklasse SN: +10 °C bis +32 °C N: +16 °C bis +32 °C ST: +16 °C bis +38 °C T: +16 °C bis +43 °C Die genannten Daten beziehen sich auf in der Prüfnorm genau festgelegte Umgebungsbedin- gungen. Deshalb kann es vorkommen, dass die Werte im eigenen Haushalt von den genannten Da ten abweichen. 92701 20170913.indd 3292701 20170913.indd 32 13.09.2017 12:56:1313.09.2017 12:56:13 5CG22010 Blaupunkt 5CK22010 Kühlgerät
