| Varumärke | LG |
| Modell | ARNU15GQAA2 |
| Produkttyp | Värmepump (reversibel klimatanläggning) |
| Huvudfunktioner | Kylning, uppvärmning, avfuktning, ventilation, automatiskt läge |
| Kylkapacitet | Cirka 1,5 kW (5 120 BTU/h) |
| Värmeeffekt | Cirka 1,7 kW (5 800 BTU/h) |
| Strömförsörjning | 230 V / 50 Hz, separat krets |
| Mått för inomhusenhet (B x H x D) | Cirka 998 x 315 x 215 mm |
| Vikt inomhusenhet | Cirka 11,5 kg |
| Fjärrkontrollstyp | Trådlös + kabel (tillbehör) |
| Luftfilter | Tvättbart filter + allergifilter (solexponeing) |
| Filterrengöringsindikator | LED-lampa på inomhusenheten |
| Fläkthastighet | 4 hastigheter: låg, medel, hög, Chaos |
| Specialfunktioner | Jet Cool, sömnläge, timer, lamelloscillation |
| Skydd | Automatisk omstart, frostskydd |
| Installation | Av auktoriserad installatör, jordning obligatorisk |
| Underhåll och rengöring | Rengöring av filter varannan vecka, använd inte vatten på elektriska delar |
| Säkerhetsanvisningar | Stäng av strömmen före underhåll, blockera inte luftintag/utblås |
| Reservdelar tillgängliga | Filter, fjärrkontroll, strömkabel |
| Manualens sidor | 266 sidor |
Vanliga frågor - ARNU15GQAA2 LG
Användarfrågor om ARNU15GQAA2 LG
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Vattenpump i PDF-format gratis! Hitta din manual ARNU15GQAA2 - LG och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. ARNU15GQAA2 av märket LG.
BRUKSANVISNING ARNU15GQAA2 LG
Läs igenom dessa instruktioner innan produkten tas i bruk, och spara dem för framtida referens.
TYP: Konsol
INNEHÅLL
Säkerhetsinformation ......3
Före användning ......7
Handhavandeinstruktioner....8
Underhåll och service......11
Innan du kontaktar servicecentret ....13
FÖR DINA NOTERINGAR
Skriv modellbeteckning och serienummer här:
Modellnr #
Serienr #
Du finner dessa uppgifter på en skylt på enheternas sida.
Namn på återförsäljare
Inköpsdatum
■Förvara fakturan på en säker plats (fäst till exempel en fakturakopia på denna sida) så att du har den tillhands i händelse av sevicebehov inom garantitiden.
LÄS DENNA BRUKSANVISNING
Här får du många tips om hur du kan använda och underhålla din luftkonditioneringsanläggning på ett bra sätt. Lite extra omsorg från din sida kan bespara dig mycket tid och pengar under anläggningens livstid. Du hittar många svar på vanliga problem i tabellen med problemlösningstips. Läs igenom dessa först; det kan göra att du inte behöver tillkalla servicepersonal överhuvudtaget.
SÄKERHETSÅTGÄRDER
- Kontakta auktoriserad servicetekniker för reparation eller underhåll av den här enheten.
- Kontakta installatören för installation av den här enheten.
- Luftkonditioneringsanläggningen bör inte användas av små barn utan uppsikt.
- Små barn bör hållas under uppsikt så att de inte leker med luftkonditioneringsanläggningen.
- Om nätkabeln behöver bytas måste arbetet utföras av behörig personal.
- Installationsarbeten måste utföras i enlighet med gällande bestämmelser av kvalificerad och behörig personal.
För att förebygga att användaren eller andra människor eller egendom skadas ska följande instruktioner följas.
■ Felaktig drift på grund av att instruktionerna ignoreras riskerar att orsaka skada. Allvarlighetsgraden anges med följande beteckningar.
WARNING!
Den här symbolen indikerar risk för dödsfall eller allvarlig skada.
WARNING!
Den här symbolen indikerar möjlig risk för allvarlig personskada eller egendomsskada.
■Symbolerna som används i denna bruksanvisning beskrivs nedan.
| Undvik | |
| Följ instruktionerna. |
WARNING!
Installation
Använd inte en defekt eller icke godkänd brytare. Använd denna utrustning inkopplad på en egen krets.
- I annat fall föreligger risk för elektriska stötar eller brand.
Installera panelen och reglerings- boxens hölje på ett säkert sätt.
- I annat fall föreligger risk för elektriska stötar eller brand.
Förändra eller förläng inte nät-kabeln.
- I annat fall föreligger risk för elektriska stötar eller brand.
Kontakta alltid återförsäljaren eller ett auktoriserat servicecenter för installation.
- Risk för brand, elektriska stötar, explosion eller personskador föreligger.
Kontakta återförsäljaren, säljaren, en behörig elektriker eller ett auktoriserat servicecenter för allt elektriskt arbete.
- Försök inte demontera eller reparera produkten. I annat fall föreligger risk för elektriska stötar eller brand.
Använd alltid en egen krets och brytare.
- Felaktig inkoppling eller installation kan förorsaka brand eller elektriska stötar.
Försök inte installera, demontera eller montera enheten på egen hand.
- Risk för brand, elektriska stötar, explosion eller personskador föreligger.
Installera inte produkten på en plats behäftad med skador.
- Det kan leda till personskada, materiell skada eller olycka.
Jorda alltid enheten.
- I annat fall föreligger risk för elektriska stötar eller brand.
Använd brytare och säkring med rätt märkdata.
- I annat fall föreligger risk för elektriska stötar eller brand.
Var försiktig när du packar upp och installerar enheten.
- Vassa kanter utgör en skaderisk. Var speciellt försiktig vid hantering av kondensorns och förångarens flänsar.
Se till att installationsplatsen förblir intakt över tid.
- Om installationsplatsen skadas eller försvagas på något sätt kan enheten falla ned och orsaka personskada, materiell skada eller olycka.
Drift
Låt inte luftkonditioneringsanläggningen vara igång under en längre tid när luftfuktigheten är väldigt hög och en dörr eller ett fönster är öppet.
- Fukten kan kondensera och blöta ner eller skada möbler etc.
Ta inte ur nätkontakten under drift.
- I annat fall föreligger risk för elektriska stötar eller brand.
Se till att vatten inte tränger in i de elektriska delarna.
- Detta kan medföra risk för brand, elektriska stötar eller produktskada.
Om lättantändlig gas läcker ut, stäng av gasen och öppna ett fönster för att vädra innan du slår på enheten.
- Använd inte telefonen, och slå inte på eller av strömbrytare. Explosionsrisk föreligger.
Öppna inte intagsgallret under drift. Vidrör inte det elektrostatiska filtret, om enheten är utrustad med ett sådant.
- Risk för personskada, elstötar eller driftstopp föreligger.
Se till att nätkabeln inte kan dras ur eller skadas under drift.
- I annat fall föreligger risk för elektriska stötar eller brand.
Vidrör inte enheten med fuktiga händer.
- I annat fall föreligger risk för elektriska stötar eller brand.
Förvara eller använd inte lättantändlig gas eller brännbara ämnen i närheten av enheten.
- I annat fall föreligger risk för produktskada eller brand.
Om enheten avger obekanta ljud eller rök, stäng av strömbrytaren eller dra ur nätkabeln.
- I annat fall föreligger risk för elektriska stötar eller brand.
Om enheten blir vattenindränkt (översvämmad eller under vatten), kontakta ditt servicecenter.
- I annat fall föreligger risk för elektriska stötar eller brand.
Placera inga föremål på nätka- beln.
- I annat fall föreligger risk för elektriska stötar eller brand.
Placera inte värmeelement eller andra apparater nära nätkabeln.
- I annat fall föreligger risk för elektriska stötar eller brand.
Använd inte enheten under en längre tid i ett tätt, slutet utrymme.
- Syrebrist kan uppstå.
Stäng av enheten och stäng fönster vid stormrisk. Vid risk för häftig storm kan enheten behöva demonteras om den är monterad nära ett fönster.
- Risk för egendomsskada, produktskada eller elektriska stötar föreligger.
Se till att vatten inte kan tränga in i enheten.
- Risk för brand, produktskada eller elektriska stötar föreligger.
Vädra rummet då enheten används tillsammans med en spis, ugn etc.
- I annat fall föreligger risk för elektriska stötar eller brand.
Om luftkonditioneringsanläggningen inte planeras att användas under en längre tid, stäng av strömbrytaren eller dra ur nätkabeln.
- Risk för produktskada, driftstopp eller oavsiktlig drift föreligger.
Slå av nätspänningen vid underhåll eller rengöring av enheten.
- Risk för elektriska stötar föreligger.
Se till att ingen kan gå på eller ramla över utomhusenheten.
- Detta kan leda till person- eller produktskador.
WARNING!
Installation
Kontrollera alltid eventuellt läckage av gas (köldmedium) efter installation eller reparation av enheten.
- Låg köldmedienivå kan leda till driftstopp.
Installera inte enheten där buller eller varmluft från utomhusenheten kan störa omgivningen.
- Detta kan bli till ett problem för dina grannar.
Montera dräneringsslangen så att vatten kan avledas på rätt sätt.
- En dålig anslutning kan förorsaka vattenläckage.
Minst två personer behövs för att lyfta och flytta enheten.
- Undvik personskador.
Se till att enheten monteras plant.
- Undvik vibrationer och vattenläckage.
Installera inte enheten där den utsätts för direkt havsvind (salts- tänk).
- Detta kan ge upphov till korrosion. Korrosion, speciellt på kondensorn och förångarens flänsar, kan förorsaka driftfel eller ineffektiv funktion.
Drift
Utsätt inte huden för direkt kall luft under en längre tid. Sitt inte i drag.
• Detta kan skada din hälsa.
Använd en mjuk trasa för rengöring. Använd inte starka rengöringsmedel, lösningsmedel etc.
- Risk för brand, elektriska stötar eller skador på plastdetaljer föreligger.
Produkten är inte avsedd för specifika ändamål som att skapa rätt betingelser för förvaring av livsmedel, konstföremål etc. Den är en luftkonditioneringsanläggning för personligt bruk; inte ett precisionskylsystem.
- Risk för skada eller förlust av egendom föreligger.
Vidrör inte enhetens metalldelar vid borttagning av luftfiltret. De är mycket vassa!
- Risk för personskada föreligger.
Blockera inte luftintag eller luft-utsläpp.
- Driftstopp kan uppstå.
Trampa inte på eller ställ nå- gonting på enheten. (Avser utomhusenheten.)
- Risk för person- eller produktskada föreligger.

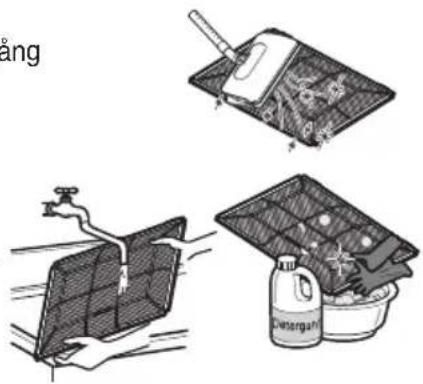

Se till att luftfiltret är korrekt monterat. Gör rent filtret varannan vecka, eller oftare om det behövs.
- Ett smutsigt filter sänker luftkonditioneringsanläggningens effektivitet, och kan förorsaka driftfel eller produktskador.(Gallertyp)
Stoppa inte in händer eller föremål i luftintag eller luftutsläpp under drift.
- Där finns vassa och rörliga delar som kan förorsaka personskada.
Drick inte vatten som har dräne-rats från enheten.
- Vattnet är inte rent och kan skapa allvarliga hälsoproblem.
Använd en stadig pall eller stege vid rengöring av och underhåll.
- Var försiktig så att du inte skadar dig.
Byt ut alla batterier i fjärrkontrollen mot nya av samma typ. Blanda inte gamla och nya batterier eller olika typer av batterier.
- Explosionsrisk föreligger.
Ladda inte upp eller plocka isär batterierna. Bränn inte batterier.
- Explosionsrisk föreligger.
Tvätta noga med rent vatten om du får batterivätska på huden eller kläderna. Använd inte fjärrkontrollen om batterierna har läckt.
- Batteriernas kemikalier kan ge brännsår eller innebära annan hälsorisk.
Borsta tänderna och uppsök läkare om du får i dig batterivätska. Använd inte fjärrkontrollen vid batteriläckage.
- Batteriernas kemikalier kan ge brännsår eller innebära annan hälsorisk.
Före användning
Förberedelser
- Installationsarbeten måste utföras av kvalificerad och behörig personal.
- Använd alltid en separat säkringskrets.
Användning
- Om du utsätter dig för en direkt luftström under en längre tid kan din hälsa skadas. Se till att människor, husdjur eller växter inte utsätts för en direkt luftström under en längre tid.
- Vädra rummet då enheten används tillsammans med en spis, ugn etc så att inte syrebrist uppstår.
- Produkten är inte avsedd för specifika ändamål som att skapa rätt betingelser för förvaring av livsmedel, precisionsinstrument, husdjur, växter, konstföremål etc. Detta kan medföra skador på aktuella objekt.
Rengöring och underhåll
- Vidrör inte enhetens metalldelar vid borttagning av luftfiltret. De vassa metallkanterna kan förorsaka skador.
- Rengör inte luftkonditioneringsanläggningens insida med vatten. Den elektriska isoleringen kan skadas, vilket medför risk för elstötar.
- Vid rengöring, kontrollera att strömbrytaren är frånslagen och nätkabeln urdragen. Under drift roterar fläkten med hög hastighet. Risk för personskada föreligger om spänningen slås på samtidigt som rengöring av enhetens insida pågår.
Service
Kontakta återförsäljarens auktoriserade servicecenter vid reparations- eller underhållsbehov.

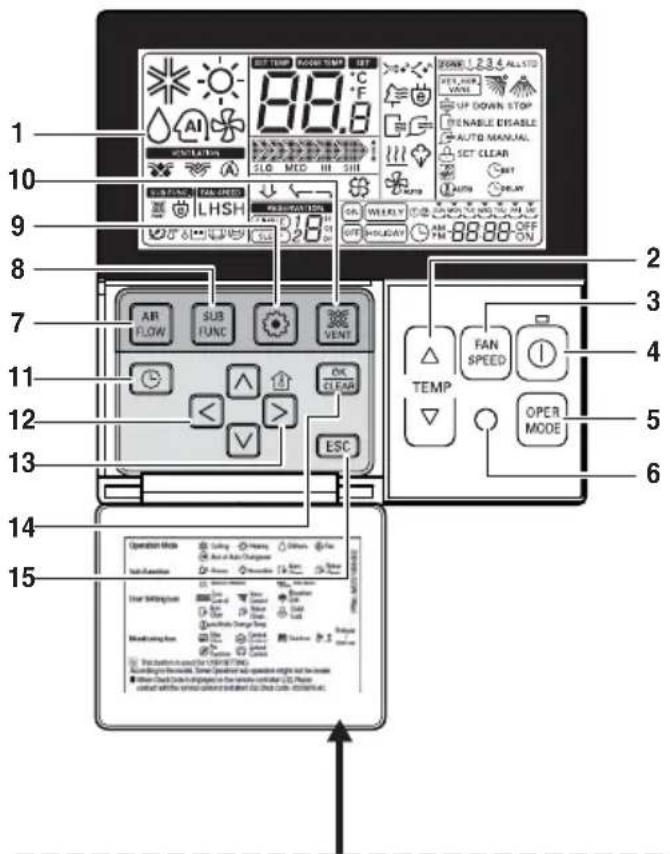

Trådbunden fjärrkontroll (tillbehör)
Fäst etiketten med snabbinformation på luckans insida. Välj språk.
PQRCVSLO
- Driftstatusskärm
- Temperaturinställning
- Fläkthastighet
- PÅ/AV
- Val av driftläge
- Mottagare för trådlös fjärrkontroll
- För vissa produkter kan inte trådlös fjärrkontroll användas.
- Luftflöde
- Underfunktion
- Funktionsinställning
- Ventilation
- Reserverad
- Upp, ned, vänster, höger
- Kontrollera inomhustemperaturen genom att trycka på 🔒.
- Rumstemperatur
- Inställning/Avbryt
- Avsluta
* Beroende på produktmodell fungerar/visas inte alla funktioner.

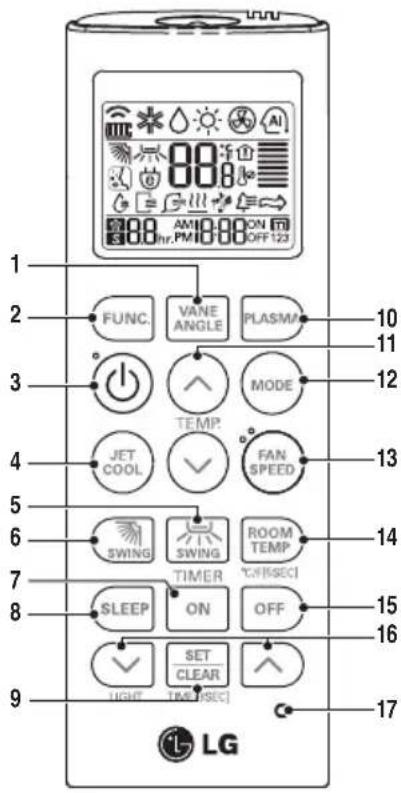

Namn och funktion på den trådlösa fjärrkontrollen (tillbehör)
PQWRHDF0 (endast kylning) PQWRCDF0 (värmepump)

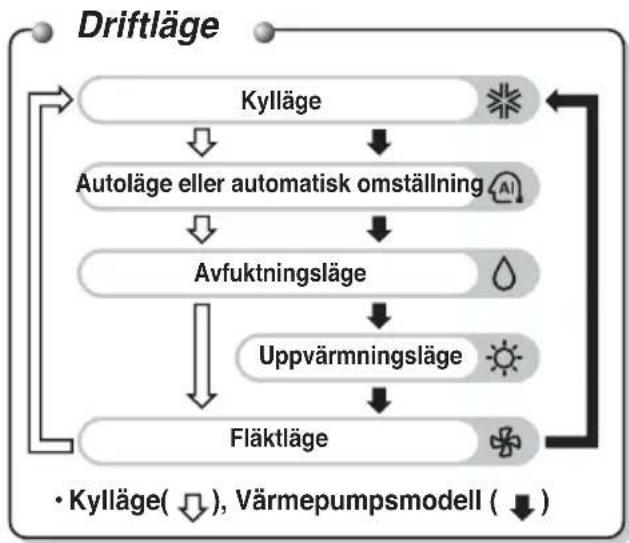

- VANE ANGLE Button

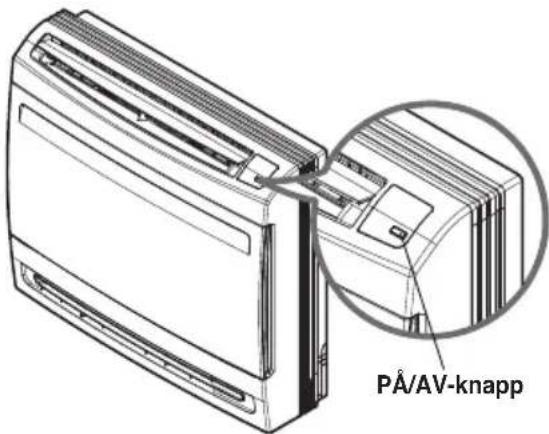

Driftprocedur när fjärrkontroll inte kan användas.
Håll knappen för forcerad drift nedtryckt i två sekunder.
Tryck på knappen igen för att stoppa driften.
När nätspänningen återkommer efter ett strömavbrott i forcerat driftläge tillämpas följande inställningar automatiskt:
I forcerat läge återupptas ursprungligt läge.
| Kylningsmodell | Värmepumpsmodell | ||
| Rumstemperatur ≥ sätt temperaturen till -2°C | Rumstemperatur < sätt temperaturen till -2°C | ||
| Driftläge Kylning Kylning Uppvärmning | |||
| Inomhusfläktens hastighet | Hög valfri inställning valfri inställning | ||
| Inställd temperatur 22°C valfri inställning valfri inställning | |||
Funktion för automatisk omstart
När nätspänningen återkommer efter ett strömavbrott medför automatisk omstart att samma driftläge som användes före strömavbrottet återupptas.
Tips för filterlysdiod (Gallertyp)
-
Filterlysdioden LYSER.
-
Om lysdioden för filter lyser behöver filtret rengöras.
-
Efter rengöring av filtret, håll timerknappen och ◀ på den trädbundna fjärrkontrollen nedtryckta samtidigt i tre sekunder. Därefter ska lysdioden för filter vara släckt.
Underhåll och service
WARNING!
Innan du utför någon form av underhåll, stäng av huvudströmmen till systemet, koppla ur strömbrytaren och dra ur strömsladden.
Rengöring av panelen och filtren.
Rengör enheten med en mjuk och torr trasa. Använd inte blekmedel eller slipmedel.
WARNING
Använd aldrig någon av dessa.
- Vatten varmare än 40 °C. Det skulle kunna orsaka deformering och missfärgning.
- Flyktiga ämnen. De skulle kunna skada luftkonditioneringsapparatens yta.
Luftfilter
Luftfiltren bakom frontpanelen / gallret bör kontrolleras och rengöras en gång varannan vecka eller oftare om det är nödvändigt.
För borttagning av filtren, se de självförklarande diagrammen nedan.
Rengör filtren med en dammsugare eller med varmt vatten och tvål.
Om det är svårt att ta bort smutsen, tvätta med en lösning bestående av tvättmedel och ljummet vatten.
Torka väl på skuggig plats efter tvättningen och återinsätt filtrena på sin plats.
Allergifilter
Ta bort allergifiltret bakom luftfiltret och utsätt dem för direkt solljus under 2 timmar.
Infoga därefter dessa fiter i deras ursprungliga position.

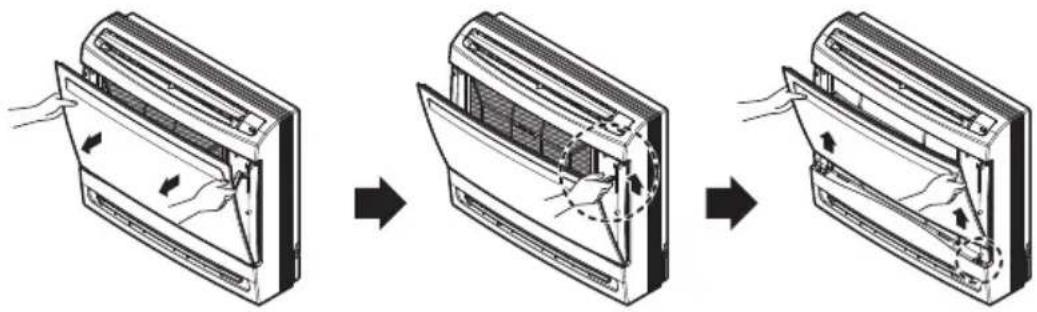

Borttagning av galler
- Öppna frontgallret genom att att dra framåt
- Dra ut gallrets ögla från färan i frontplattan.
- Dra därefter ut två gallerhakar från fåror i frontplattan.

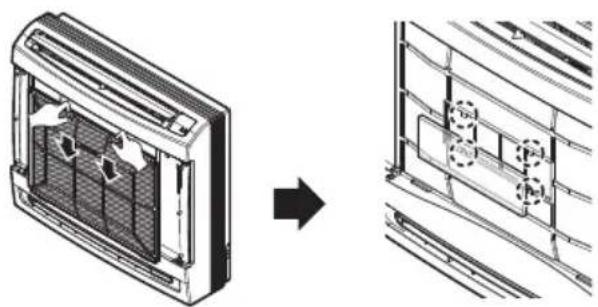

- Dra ned filterfliken en aning så att du kan fjärma luftfiltret.
- Håll fast ramens flikar och fjärma klorna på fyra platser.
Om luftkonditioneringsanläggningen inte ska användas under en längre tid.
Om den inte ska användas under en längre tid.
Låt luftkonditioneringsanläggningen vara igång under 2–3 timmar med följande inställningar:
- Driftläge: Fläktdrift.
- Detta gör att enhetens inre delar torkar helt.
Stäng av strömbrytaren.
WARNING!
Stäng av strömbrytaren om luftkonditioneringsanläggningen inte ska användas under en längre tid. Damm och smuts som ansamlas kan orsaka brand.
Praktisk information
Luftfiltrets inverkan på energiförbrukningen. Om luftfiltret blir igensatt av damm och smuts sänks kylkapaciteten, och energiförbrukningen ökar med ca 6 %.
När luftkonditioneringsanläggningen ska tas i bruk igen.
Rengör luftfiltret och montera det i inomhusenheten.
Kontrollera att enheternas luftintag eller luftutsläpp inte är blockerat.
Kontrollera att jordledningen är korrekt ansluten. Den kan anslutas till inomhusenheten.
Användningstips
Se till att rummet inte blir för nedkylt.
Det är inte bra för hälsan, och elförbrukningen blir onödigt hög.
Se till att dörrar och fönster är stängda.
Undvik i möjligaste mån att öppna dörrar och fönster så att den svala luften i rummet behålls.
Ha rullgardiner eller gardiner fördragna.
Låt inte direkt solljus stråla in i rummet när luftkonditioneringsanläggningen är igång.
Rengör luftfiltret regelbundet. Vä
Igensatt luftfilter minskar luftflödet och minskar kyl- och avfuktningskapaciteten. Rengör filtret åtminstone varannan vecka.
Håll en jämn rumstemperatur.
Justera det vertikala och horisontella luftflödet så att temperaturen i rummet blir jämn.
Ira rummet ibland.
Eftersom fönstren hålls stängda under drift bör de regelbundet öppnas och rummet vädras.
Innan du kontaktar servicecentret
Felsökningstips! Spara tid och pengar!
Kontrollera följande punkter innan du tillkallar servicepersonal. Om felet kvarstår, kontakta servicepersonal.
| Luftkonditioneringsanläggningen startar inte. | Det finns en underlig odör i rummet. | Kondens kan läcka från luftkonditioneringsanläggningen. | Efter omstart dröjer det ca tre minuter innan luftkonditioneringsanläggningen startar. |
| Är timern fel inställd?Har säkringen eller kretsbrytaren utlösts? | Kontrollera att det inte finns fukt på väggar, mattor, möbler eller textilier i rummet. | Kondens uppstår när luftflödet från luftkonditioneringsanläggningen kyler den varma rumsluften. | Detta är enhetens skyddsmekanism.Efter ca tre minuter startar luftkonditioneringsanläggningen. |
| Kyler eller värmer in-effektivt. | Luftkonditioneringsanläggningen är högljudd. | Ett knakande ljud hörs. | Fjärrkontrollens teckenfönster lyser endast svagt, eller ingenting alls visas. |
| Är luftfiltret smutsigt?Se avsnittet om rengöring av luftfiltret.Rummet var kanske mycket varmt när luftkonditioneringsanläggningen startades första gången. Avvakta tills rummet har svalnat.Är temperaturen felaktigt inställd?Är inomhusenhetens luftintag eller luftutsläpp blockerat? | Ljudet låter som rin-nande vatten.-Detta ljud uppkom-mer när köldmediet transporteras runt i enheten.Ett väsande ljud, som när komprimerad luft släpps ut.-Detta ljud uppkom-mer när vatten avfuk-tas inuti enheten. | Detta ljud uppkommernär enhetens hölje ut-vidgas eller dras sam-man på grund av temperaturförändringar.Filterlysdioden lyser.(Gallertyp)Efter rengöring av fil-tret, håll timerknappen och ◀på den trådbundna fjärrkontrollen nedtryckta samtidigt i tre sekunder. | Är batterierna urladdade?Är batterierna korrekt isatta med polerna (+)och (−) åt rätt håll? |
VATTENBESTÄNDIGHET: Utomhusenheten är vattenbeständig. Inomhusenheten är däremot inte vattenbeständig och får inte exponeras för större mängder vatten.
BRUKSANVISNING
KLIMAANLEGG
Numrene finner du på en etikett på siden av den enkelte enhet.
Forhandlers navn
Kjøpsdato
- Lavt nivå med kjølemiddel kan forårsake produktsvikt.
- Det kan forårsake produktsvikt.
Slå av bryteren när klimaanlegget ikke skal brukes over en lengre tid.
Skitt kan ansamles og føre til en brann.
