BRUKSANVISNING HP122KD BLACK & DECKER

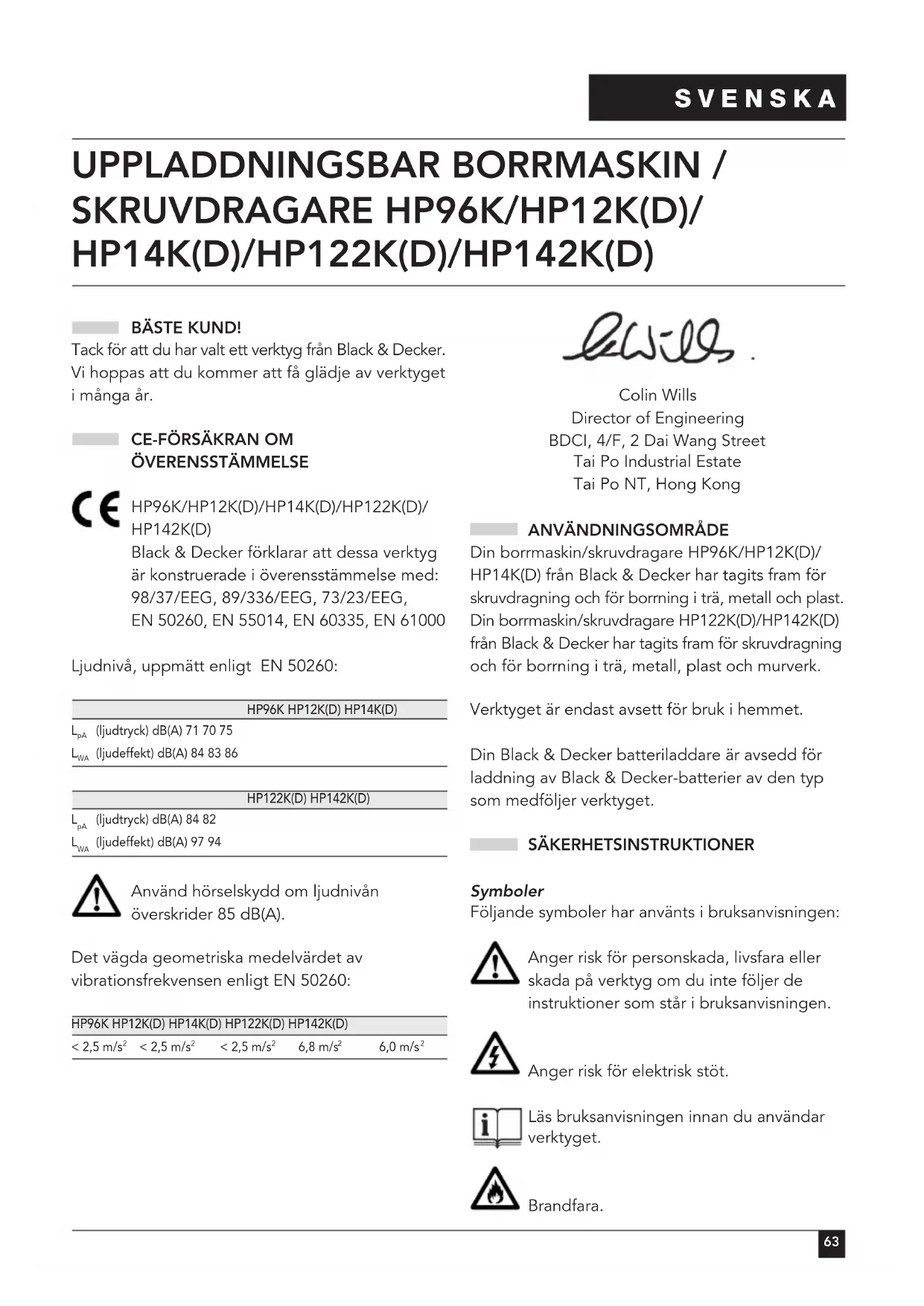

HP14K(D)/HP122K(D)/HP142K(D) BÄSTE KUND! Tack för att du har valt ett verktyg från Black & Decker. Vi hoppas att du kommer att få glädje av verktyget i många år.

ÖVERENSSTÄMMELSE HP96K/HP12K(D)/HP14K(D)/HP122K(D)/ HP142K(D) Black & Decker förklarar att dessa verktyg är konstruerade i överensstämmelse med: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50260, EN 55014, EN 60335, EN 61000 Ljudnivå, uppmätt enligt EN 50260: HP96K HP12K(D) HP14K(D)

(ljudeffekt) dB(A) 97 94 Använd hörselskydd om ljudnivån överskrider 85 dB(A). Det vägda geometriska medelvärdet av vibrationsfrekvensen enligt EN 50260: HP96K HP12K(D) HP14K(D) HP122K(D) HP142K(D) < 2,5 m/s

Din borrmaskin/skruvdragare HP96K/HP12K(D)/ HP14K(D) från Black & Decker har tagits fram för skruvdragning och för borrning i trä, metall och plast. Din borrmaskin/skruvdragare HP122K(D)/HP142K(D) från Black & Decker har tagits fram för skruvdragning och för borrning i trä, metall, plast och murverk. Verktyget är endast avsett för bruk i hemmet. Din Black & Decker batteriladdare är avsedd för laddning av Black & Decker-batterier av den typ som medföljer verktyget. SÄKERHETSINSTRUKTIONER Symboler Följande symboler har använts i bruksanvisningen: Anger risk för personskada, livsfara eller skada på verktyg om du inte följer de instruktioner som står i bruksanvisningen. Anger risk för elektrisk stöt. Läs bruksanvisningen innan du användar verktyget. Brandfara.64 SVENSKA Lär känna verktyget ◆ Varning! När man använder batteridrivna verktyg är det viktig att man bl.a. följer nedanstående säkerhetsanvisningar för att minska risken för brand, batteriläckage, personskador och materialskador. ◆ Läs bruksanvisningen noggrant innan du använder verktyget. ◆ Var säker på att du vet hur man stänger av verktyget innan du börjar använda det. ◆ Spara bruksanvisningen lättillgängligt. Allmänt

1. Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

2. Tänk på arbetsmiljöns inverkan

Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser.

3. Utom räckhåll för barn

Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget.

Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt hår.

Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Använd hörselskydd om du besväras av ljudnivån.

6. Sträck dig inte för mycket

Se till att du alltid har säkert fotfäste och balans.

Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.

8. Sätt fast arbetsstycket

Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får bägge händerna fria för arbetet.

9. Anslut dammutsugningsutrustning

Om möjligheter finns för anslutning av utrustning för dammutsugning och dammuppsamling ska sådan utrustning anslutas och användas på korrekt sätt. OBS! Använd endast grovsugare. 10.Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från verktyget innan det startas. 11.Använd rätt verktyg Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Överbelasta inte verktyget. Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada. 12.Kontrollera verktyget för skador Kontrollera verktyget för skador innan du använder det. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna repareras eller bytas ut av en auktoriserad Black & Decker serviceverkstad. Försök aldrig reparera verktyget själv. 13.Tag ur batteriet Tag ur batteriet när verktyget inte används samt före byte av någon del av verktyget, tillbehör eller tillsats och innan serviceåtgärder utförs. 14.Undvik oavsiktlig start Bär aldrig verktyget med ett finger på strömbrytaren. Se till att verktyget är avstängt när du sätter i batteriet i verktyget. 15.Misshandla inte sladden Bär aldrig laddaren i sladden och använd inte sladden för att dra ut kontakten.65 SVENSKA Utsätt inte sladden för värmekällor, olja eller skarpa kanter. 16.Förvara verktyg säkert När verktyget inte används skall det samt batterierna och laddare förvaras på en torr plats utom räckhåll för barn. 17.Sköt verktyget med omsorg Håll verktyget rent och använd skarpa tillbehör för bättre prestanda och säkrare drift. Följ instruktionerna beträffande skötsel och byte av tillbehör. Håll handtagen och strömbrytare torra, rena och fria från olja och fett. 18.Reparationer Detta verktyg uppfyller gällande säkerhetskrav. Reparationer ska utföras av en auktoriserad Black & Decker serviceverkstad som använder originaldelar, annars kan användaren utsättas för stor fara. Extra säkerhetsföreskrifter för batterier och laddare Batterier ◆ Försök aldrig öppna batteriet. ◆ Utsätt inte batteriet för vatten. ◆ Förvara inte batteriet i utrymmen där temperaturen kan överstiga 40 °C. ◆ Ladda endast inom temperaturområdet 4 °C till 40 °C. ◆ Ladda endast med laddaren som medföljer (se tekniska data). ◆ Kontrollera före laddningen att batteriet är torrt och rent. ◆ Använd endast batterier avsedda för verktyget (se tekniska data). ◆ När batterierna kasseras skall instruktionerna i kapitlet “Miljö” följas. ◆ Under extrema förhållanden kan batteriläckage uppstå. Om du upptäcker vätska från batteriet skall följande iakttagas: - Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden. - Vid kontakt med huden eller ögonen skall instruktionerna nedan följas. Batterivätskan, en 25-30% lösning av kaliumhydroxid, kan vara skadlig. Vid kontakt med huden, spola omedelbart med vatten. Neutralisera med en svag syra, t ex citronjuice eller ättika. Vid kontakt med ögonen, skölj rikligt med vatten i minst 10 minuter. Kontakta läkare. Brandfara! Undvik att kontakterna på ett frånkopplat batteri kortsluts av metall (t ex vid förvaring av batteriet i en verktygslåda). Batteriet får ej eldas upp. Använd aldrig ett skadat batteri. Laddare ◆ Använd Black & Decker-laddaren endast tillsammans med det batteri som medföljer verktyget. Andra typer av batterier kan explodera och förorsaka person- och materialskador. ◆ Försök aldrig ladda icke uppladdningsbara batterier. ◆ Byt genast ut skadade sladdar. ◆ Utsätt inte laddaren för vatten. ◆ Öppna inte laddaren. ◆ Gör ingen åverkan på laddaren. Endast avsedd för inomhusbruk. Extra säkerhetsföreskrifter för borrmaskin/ skruvdragare ◆ Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak. ◆ Rör inte borrspetsen omedelbart efter det att borren har stannat eftersom den kan vara varm.

Kontrollera att laddarens spänning överensstämmer med nätspänningen. Laddaren är dubbelisolerad motsvarande EN 60335; jordledare är således överflödigt.66 SVENSKA HP96K/HP12K(D)/HP14K(D) Försök aldrig att ersätta laddningsenheten med en vanlig nätkontakt. ÖVERSIKT (fig. A)

1. Strömbrytare för två varvtal (HP96K)

2. Reglage höger- vänstergång

5. Växel med två lägen (HP122K(D)/HP142K(D))

6. Batteriladdningsindikator

14. Laddningsindikator - laddning pågår

(HP122K(D)/HP142K(D))

15. Laddningsindikator - full laddning

(HP122K(D)/HP142K(D)) MONTERING Montering och borttagning av batteriet (fig. B) ◆ För att sätta i batteriet (9) riktas det in mot hållaren på verktyget. Skjut sedan in batteriet i hållaren och tryck det bakåt tills det snäpper fast på plats. ◆ För att ta ut batteriet trycker du på frikopplingsknappen (10) och drar ut det ur hållaren. Montering och borttagning av borr och mejslar (fig. A & C) För att det ska vara lätt att byta borrar och mejslar är verktyget försett med en snabbchuck. ◆ Lås verktyget genom att ställa reglaget (2) i mittläget (fig. A). ◆ Öppna chucken genom att vrida den främre delen (16) med en hand samtidigt som den bakre delen (17) hålls på plats med den andra (fig. C). ◆ Sätt i tillbehöret (18) i chucken. ◆ Dra åt chucken hårt genom att vrida den främre delen (16) med en hand medan du håller fast den bakre delen (17) med den andra. I verktygets mejselhållare sitter en mejsel (8) (fig. A). ◆ För att ta ut mejseln, lyfter du ut den ur hållaren. ◆ För förvaring trycker du fast mejseln i hållaren. HP12KD/HP14KD/HP122KD/HP142KD - Montering av detektorn (fig. K) Verktyget har en monteringsplats där detektorn (23) förvaras när den inte används. ◆ Häng modulen på hållaren (24) enligt bilden. ANVÄNDNING Överbelasta inte maskinen, låt den arbeta i sin egen takt. Laddning av batteriet Batteriet måste laddas innan det används första gången och alltid när verktyget inte längre fungerar effektivt. När batteriet laddas första gången eller efter en längre tids förvaring är laddningskapaciteten endast 80%. Efter flera uppladdnings- och urladdningscyklar uppnår batteriet full kapacitet. Batteriet kan bli varmt under laddningen; detta är en normal företeelse och indikerar inte något fel. Ladda inte batteriet om lufttemperaturen är lägre än 4 °C eller högre än 40 °C. Rekommenderad temperatur vid laddning: cirka 24 °C. HP96K/HP12K(D)/HP14K(D) (fig. D) ◆ Ta bort batteriet (9) från verktyget när du ska ladda det. ◆ Skjut på laddningsenheten (12) på batteriet som på bilden. ◆ Anslut laddaren (11). Batteriet blir varmt när det laddas. Batteriet är fulladdat efter ungefär 3 timmars laddning. ◆ Ta bort laddningsenheten från batteriet.67 SVENSKA HP122K(D)/HP142K(D) (fig. E) ◆ När batteriet (9) skall laddas tas det ur verktyget och placeras i laddaren (13). Det finns bara ett sätt att sätta batteriet i laddaren. Bruka inte våld. Kontrollera att batteriet sitter ordentligt i laddaren. ◆ Sätt in laddarens kontakt i vägguttaget. ◆ Kontrollera att den röda laddningsindikatorn (14) tänds. Om den gröna laddningsindikatorn (15) lyser istället betyder det att batteriet är för varmt och inte kan laddas. Om detta händer skall batteriet tas ut ur laddaren och svalna under cirka 1 timme, varefter det placeras i laddaren igen. Efter cirka 1 timmes laddning släcks den röda laddningsindikatorn (14) och den gröna laddningsindikatorn (15) tänds. Batteriet är nu fulladdat. ◆ Tag ut batteriet ur laddaren. HP96K/HP12K/HP14K/HP122K/HP142K - Kontrollera batteriladdningen (fig. F) Detta verktyg är försett med en batteriladdningsindikator, så att du kan kontrollera batteriets laddningstillstånd. ◆ Tryck på knappen (19) och håll den intryckt. ◆ Se efter hur många lampor (20) som lyser: Batteriladdning 1 lampa låg laddning 2 lampor medelhög laddning 3 lampor hög laddning Val av rotationsriktning (fig. G) När du borrar och skruvar i skruvar ska verktyget rotera i framåtriktningen (medurs). För att lossa skruvar eller ta loss ett borr som har fastnat används rotation bakåt (motsols). ◆ Välj rotation framåt genom att föra reglaget (2) åt vänster. ◆ Välj rotation bakåt genom att föra reglaget (2) till höger. ◆ Lås verktyget genom att ställa reglaget i mittläget. Val av borrrläge eller moment (fig. H) Verktyget är försett med en krage för val av borrläge, och för att ställa in momentet för iskruvning av skruvar. Stora skruvar och hårda arbetsmaterial kräver högre moment än små skruvar och mjukare arbetsmaterial. Kragen kan ställas i många olika lägen, för att passa dina behov. ◆ För borrning i trä, metall eller plast ska kragen (3) vridas till borrläge, d.v.s. med symbolen mitt för markeringen (21). ◆ För skruvdragning ställer du in kragen i önskat läge. Om du inte är säker på rätt inställning, ska du följa nedanstående instruktioner: ◆ Ställ kragen (3) i det lägsta momentet. ◆ Dra åt den första skruven. ◆ Om kopplingen frigörs innan rätt resultat uppnås skall kraginställningen ökas. Fortsätt därefter att skruva. Repetera tills rätt inställning erhålles. Använd denna inställning för de återstående skruvarna. HP122K(D)/HP142K(D) - Borra i murverk (fig. H & I) ◆ För borrning i murverk ska kragen (3) vridas till slagborrsläget, d.v.s. med symbolen mitt för markeringen (21). ◆ Skjut reglaget (5) mot framsidan på verktyget (2:ans växel). HP122K(D)/HP142K(D) - Växel med två lägen (fig. I) ◆ För borrning i stål och iskruvning av skruvar ska reglaget (5) skjutas mot verktygets baksida (1:ans växel). ◆ För borrning i andra material än stål ska växeln med två lägen (5) skjutas mot verktygets framsida (2:ans växel). Indikator för rak borrning (fig. J) Verktyget är försett med en indikator som gör det lättare att borra rakt. Den kan användas både horisontellt och vertikalt. ◆ Håll verktyget på önskat sätt. ◆ Håll strömbrytaren (1) en aning nedtryckt, men inte så mycket så att verktyget slås på. ◆ Flytta försiktigt på verktygets bakände tills den röda indikatorn (22) tänds. ◆ Tryck lite till på strömbrytaren för att börja borra. HP12KD/HP14KD/HP122KD/HP142KD - Registrering av rör eller kablar (fig. K) ◆ Tag ut detektorn (23) ur hållaren (24). ◆ Se detektorns bruksanvisning för vidare anvisningar. Borrning och skruvdragning (fig. A) ◆ Välj rotation framåt eller bakåt med reglaget (2).68 SVENSKA ◆ Tryck på strömbrytaren (1) för att starta verktyget. Verktygets hastighet beror på hur långt strömbrytaren trycks in. ◆ Släpp ut strömbrytaren för att stänga av verktyget. Råd för bästa resultat Borrning ◆ Borret skall tryckas lätt och rakt ner mot arbetsstycket. ◆ Precis innan borret kommer ut på andra sidan av arbetsstycket skall trycket på verktyget lättas. ◆ Använd en träbit under arbetsstycket för att undvika splittring. ◆ Använd ett flatborr när hål med stor diameter borras i trä. ◆ Använd HSS-borr vid borrning i metall.◆ Använd betongborr vid borrning i betong.◆ Använd smörjmedel vid borrning i metaller, förutom gjutjärn och mässing. ◆ För bättre precision ska du göra en fördjupning med en körnare i mitten av det hål som skall borras. Skruvdragning ◆ Använd alltid rätt mejseltyp och storlek.◆ Om det är svårt att dra åt skruven kan lite flytande tvättmedel eller tvål anbringas som smörjmedel. ◆ Håll alltid verktyget och mejseln i rak linje med skruven. SKÖTSEL Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av skötsel. Med rätt underhåll och regelbunden rengöring bibehåller verktyget sin prestanda. Laddaren behöver inget underhåll förutom regelbunden rengöring. ◆ Tag bort batteriet innan underhåll utförs på verktyget. ◆ Tag ur laddarens kontakt före rengöring.◆ Rengör ventilationsöppningarna på verktyget och laddaren regelbundet med en mjuk borste eller torr trasa. ◆ Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig lösningsmedel eller frätande rengöringsmedel. ◆ Öppna chucken regelbundet och knacka på den för att avlägsna eventuellt damm som hamnat inuti den. MILJÖ Verktyg När ditt verktyg är utslitet, skydda naturen genom att inte slänga det tillsammans med vanligt avfall. Lämna det till de uppsamlingsställen som finns i din kommun eller där du köpt verktyget. Batterier

Black & Decker batterierna kan laddas många gånger. Skydda miljön genom att lämna kasserade batterier till därför avsedd uppsamlingsplats. ◆ Låt batteriet urladdas helt och tag sedan bort det från verktyget. ◆ NiCd och NiMH batterier är återvinningsbara. Lämna dem till inköpsstället eller den lokala återvinningsstationen. Återlämnade batterier återvinns eller sänds till särskilda behandlingsanläggningar. Reservdelar / reparationer Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter. Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackdecker.se samt www.2helpU.com. Garanti Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.69 SVENSKA Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden. Garantin gäller inte för fel som beror på: ◆ normalt slitage ◆ felaktig användning eller skötsel ◆ att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad. För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com. Tekniska data HP96K HP12K(D) HP14K(D) HP122K(D) HP142K(D) Spänning V

Laddningstid cirka tim 3 3 3 1 170 NORSK

14. Ladingsindikator - lading pågår

Återförsäljarens adress

Är verktyget en gåva?

Är detta ditt första B&D- verktyg?

Vänligen kryssa för i rutan om Ni inte vill ha information.
