BRUKSANVISNING Park 220 STIGA

- Slå aldrig på svinghjulet med en hammer eller en hård genstand, da dette kan få svinghjulet til at splintres under drift.

Hver 8. time eller dagligt

När du starter motoren

- Dekslene må alltid sitte på plass när maskinen er i bruk.

Anbefalinger när det gjelder olje

När drivstoff tilføres

Merk: Det er som regel unødvendig å bruke choken när du starter en varm motor på nytt.

1. Snorstart, hvis montert: Vri nøkkelbryteren (D, Figur 6) i stillingen ON / START (på/start).
2. Snorstart, hvis montert: Ta et godt tak i håndtaket på startsnoren (E, Figur 6). Trekk håndtaket på startsnoren sakte ut til du begynner å kjenne motstand, trekk deretter hardt til.

ADVARSEL

Vedlikehold av drivstoffsystemet

Se figur: 14, 15

ADVARSEL

Denna handbok innehåller säkerhetsinformation som gör dig uppmärksam på de faror och risker som är förknippade med motorer och hur man undviker dem. Den kan även innehålla instruktioner för en korrekt användning och skötsel av motorn. Då Briggs & Stratton inte nödvändigtvis har information om vilken maskin motorn är monterad på, är det viktigt att du läser och förstår både dessa instruktioner och de som gäller den maskin som motorn driver. Spara dessa originalinstruktioner för kommande behov.

Anm.: Bild och illustrationerna i handboken är enbart för referens, och kan skilja sig från just din modell. Kontakta din återförsäljare om du har frågor.

För reservdelar eller teknisk hjälp i framtiden, skriver du motorns modell-, typ- och kodnummer samt inköpsdatum här. Dessa nummer finns på motorn (se avsnittet Funktioner och reglage).

Inköpsdatum
Motormodell - Typ - Trim
Motorns serienummer

Kontaktuppgifter till vårt Europa-kontor

Vid frågor om utsläpp i Europa, vänligen kontakta vårt Europa-kontor på adressen:

Max-Born-Straße 2, 68519 Viernheim, Tyskland.

Europeiska unionen (EU) steg V (5): Koldioxidvärden (CO₂)

Koldioxidvärden för Briggs & Strattons typgodkända motorer för EU kan erhållas genom att CO2 anges i sökfönstret på BriggsandStratton.com.

Återvinningsinformation

Allt förpackningsmaterial, använd olja och batterier ska återvinnas i enlighet med tillämplig lagstiftning.

Förarens säkerhet

Säkerhetssymboler och signalord

Varningssymbolen (F) används för att markera säkerhetsinformation om faror som kan leda till personskador. Signalorden (FARA, VARNING eller FÖRSIKTIGHET) används tillsammans med varningssymbolen för att indikera risk för allvarlig personskada. Därutöver kan en varningssymbol användas för att indikera typ av fara.

FARA indikerar en risk som, om den inte undviks, leder till allvarlig personskada eller dödsfall.

WARNING indikerar en risk som, om den inte undviks, kan leda till allvarlig personskada eller dödsfall.

⚠ FÖRSIKTIGHET indikerar en risk som, om den inte undviks, kan leda till lindrig eller måttlig personskada.

ANMÄRKNING indikerar en situation som kan orsaka skada på produkten.

Farosymboler och deras innebörd

Säkerhetsinformation om faror som kan leda till personskador.

Läs och sätt dig in i handboken innan du använder eller servar enheten.

	Brandfara Explosionsrisk
	Risk för elektriska stötar Risk		r
	Risk för heta ytor Bullerrisk	[IMAGE]
	Risk för utslungade föremål - Ögonskydd.		Explosionsrisk
	Risk för köldskada Risk för
	Amputeringsrisk - rörliga delar		Kemikalierisk
	Termisk risk Korrosiv

Säkerhetsmeddelanden

WARNING

Briggs & Stratton® motorer är inte konstruerade och ska inte användas för att driva: funkarts, gocart-bilar, barn-, fritids och sportfordon för terrängkörning (ATV), motorcyklar, svävare, flygande apparater och fordon som används för tävlingsbruk som inte sanktionerats av Briggs & Stratton. För information om konkurrerande tävlingsprodukter, se www.briggsracing.com. För användning med bruks- och tvåsitsga terrängfordon, kontakta Briggs & Stratton Engine Application Center, [phone]. Felaktig användning av motorn kan resultera i allvarliga personskador eller dödsfall.

WARNING

Bränslet och dess ångor är mycket brandfarligt och kan explodera.

Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

Påfyllning av bränsle

• Stäng av motorn och låt den svalna under minst 2 minuter innan bensinlocket tas av.
• Fyll bränsletanken utomhus eller i ett välventilerat utrymme.
• Överfyll inte tanken. För att bränslet ska kunna expandera får man inte fylla på mer än till nederkanten av bränsletankens hals.
• Ha inte gnistor, öppna lågor, indikationslampor, värme och andra antändningskällor i närheten av bränsle.
• Kontrollera att det inte finns sprickor eller läckor på bränsleledningar, tank, lock och kopplingar. Byt vid behov.
• Låt utspillt bränsle förångas innan du startar motorn.

När motorn startas

• Se till att tändstift, tanklock och luftrenare (om sådan finns) sitter ordentligt på plats.
• Dra inte runt motorn med tändstiftet urtaget.
• Om motorn flödar, ska choken (om sådan finns) sättas i läget ÖPPEN/KÖR (OPEN/RUN), gasen (om sådan finns) flyttas till fullgasläge (FAST) och dra i snöret till motorn startar.

Vid körning av maskinen

• Tippa inte motorn eller maskinen i sådan vinkel att bränslet spills ut.
• Choka inte förgasaren för att stoppa motorn.
• Starta och kör aldrig motorn med luftrenaren (i förekommande fall) eller luftfiltret (i förekommande fall) borttaget.

Vid oljebyte

- Om du tappar ur olja från det övre oljepäfyllningsröret, måste bränsletanken vara tom, annars kan bränsle rinna ut och orsaka brand eller explosion.

När maskinen lutas för underhåll

- Om bränsletanken är monterad på motorn, måste den vara tom när man utför underhåll som kräver att maskinen tippas, annars kan bränslet läcka ut och orsaka brand eller explosion.

Vid transport av utrustningen

- Transportera med TOM bränsletank eller med bränslets avstängningsventil i STÄNGT läge.

Vid förvaring av bränsle eller maskin med bränsle i tanken

- Förvara på avstånd från ugnar, brännare, vattenvärmare och andra apparater med sparlågor eller andra tändkällor, då sådana kan antända bränsleångor.

WARNING

När motorn startas skapas gnistor.

Gnistor kan antända brandfarliga gaser i närheten.

Det kan leda till explosion och brand.

• Om det finns läckande natur- eller LP-gas i området, ska motorn inte startas.
• Använd inte trycksatta startvätskor eftersom ängorna är lättantändliga.

WARNING

VARNING FÖR GIFTIG GAS. Avgaser från motorn innehåller koloxid, en giftig gas som kan döda på bara några minuter. Koloxid är osynlig, smak- och luktlös. Även om du inte känner lukten av avgaser, kan du ändå utsättas för koloxidgas. Om du börjar känna dig illamäende, yr eller matt när du använder produkten, uppsök frisk luft OMEDELBART. Uppsök läkare. Du kan vara koloxidförgiftad.

• Använd ENDAST denna produkt utomhus, på avständ från fönster, dörrar och ventiler för att minska risken för att koloxid ska ansamlas och eventuellt dras in i bemannade utrymmen.
• Montera batteridrivet koloxidlarm eller eldrivet koloxidlarm med reservbatteri enligt tillverkarens anvisningar. Brandlarm kan inte detektera koloxidgas.
• Kör INTE produkten inomhus, i garage, källare, kryputrymmen, skjul eller andra delvis slutna utrymmen, även om fläktar används eller dörrar och fönster öppnas för ventilation. Koloxid kan snabbt ansamlas i den här typen av utrymmen och kan dröja kvar i timmar, även efter att produkten har stängts av.
• Placera ALLTID denna produkt i lä och rikta avgasutsläppet bort från bemannade utrymmen.

WARNING

Snabb indragning av startsnöret (bakslag) kan dra hand och arm mot motorn innan man hinner släppa.

Det kan leda till benbrott, frakturer, blåmärken eller stukning.

• Starta motorn genom att först dra ut snöret långsamt tills ett motständ känns och sedan snabbt för att undvika backslag.
• Avlägsna alla utvändiga utrustnings-/motorbelastningar innan motorn startas.
• Direktkopplade maskindelar som t.ex. blad, rotorer, remskivor, kuggkransar, etc., måste vara ordentligt fästa.

WARNING

Roterande delar kan komma i kontakt med eller trassla in händer, fötter, här, kläder eller tillbehör.

Det kan leda till svåra skärskador och traumatisk amputering.

• Kör maskinen med skydden på plats.
• Håll händer och fötter på avständ från snurrande delar.
• Fäst upp långt hår och ta av smycken.
• Undvik löst sittande kläder, hängande åtdragningsband eller andra föremäl som kan trassla in sig.

WARNING

Motorer som körs producerar värme. Motordelar, speciellt ljuddämparen, blir extremt varma.

Svåra brännskador kan inträffa vid beröring.

Brännbart skräp, t.ex. löv, gräs, buskar osv. kan fatta eld.

• Låt ljuddämpare, motorcylinder och kylflänsar svalna innan du rör dem.
• Ta bort skräp som samlats från området kring ljuddämparen och cylindern.
• Det är olagligt enligt Kalifornisk lag om allmänna resurser, sektion 4442, att använda maskinen på skogsbeklädd, buskbeklädd eller gräsbeklädd mark om inte avgassystemet är utrustat med ett gnistskydd, som det beskrivs i sektion 4442, samt att det är underhället och i fungerande skick. Andra delstater eller federala jurisdiktioner kan ha liknande lagar. Kontakta den ursprunglige tillverkaren, återförsäljaren eller säljaren av utrustningen, för att få en gnistfångare som är utformad för avgassystemet i denna motor.

WARNING

Oavsiktliga gnistor kan orsaka brand eller elstötar.

Innan man utför justeringar eller reparationer:

• Lossa tändstiftskabeln och håll den borta från tändstiftet.
• Koppla ifrån batteriet vid den negativa polen (enbart motorer med elektrisk start).
• Använd endast rätt verktyg.
• Gör inga ändringar på regulatorfjäder, länkar eller andra delar för att öka motorns hastighet.
• Reservdelar måste vara av samma design och installeras på samma sätt som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada enheten och kan leda till skador.
• Slå inte på svänghjulet med hammare eller hårt föremål, eftersom svänghjulet då kan splittras under gång.

Vid kontroll av tändningssystem:

• Använd godkänd gnistprovare.
• Kontrollera inte motorns tändningssystem med tändstiftet nedmonterat.

Funktioner och reglage Motorreglage

Jämför bilden (bild: 1, 2, 3) med din motor för att bekanta dig med de olika egenskapernas och reglagens placering.

A. Motorbeteckning Modell - Typ - Kod
B. Tändstift
C. Luftrenare
D. Snörstarthandtag (i förekommande fall)
E. Oljesticka
F. Oljeavtappningsplugg
G. Ljuddämpare, Ljuddämparskydd, (i förekommande fall), gnistskydd, (om sådant finns)
H. Luftintagsgaller
I. Luftintagsgaller
J. Oljefilter (i förekommande fall)
K. Elstartmotor (i förekommande fall)
L. Förgasare
M. Bränslefilter (i förekommande fall)
N. Bränslepump (i förekommande fall)
O. Snabbtömning av olja, om sådan finns
P. Elektronisk styrenhet (i förekommande fall)

Motorreglagesymboler och deras innebörd

	Motorvarvtal - SNABB Motorvarvtal - LÄGT
	Motorvarvtal - STOPP TILL - FRÄN
	Start av motor - choken STÄNGD		Motorstart - choke ÖPPEN
	Tanklock Bränslekran - ÖPPEN		Bränslekran - STÄNGD
	Bränslenivå - Maximal Överfyll inte

Användning Oljerekommendationer

Oljekapacitet: se avsnittet Tekniska data.

MÄRK

Motorn levereras från Briggs & Stratton utan olja. Vissa maskintillverkare eller handlar kan ha fyllt på motorn med olja. Kontrollera oljenivån och fyll på olja enligt instruktionerna i denna handbok innan du startar motorn första gången. Om du startar motorn utan olja skadas den så att den inte kan repareras och täcks inte av garantin.

För bästa prestanda rekommenderar vi Briggs & Stratton ^® garanticertifierade olja. Annan renande olja av hög kvalitet är acceptabel om den är klassificerad för service SF, SG, SH, SJ eller senare. Använd inga specialtillsatser.

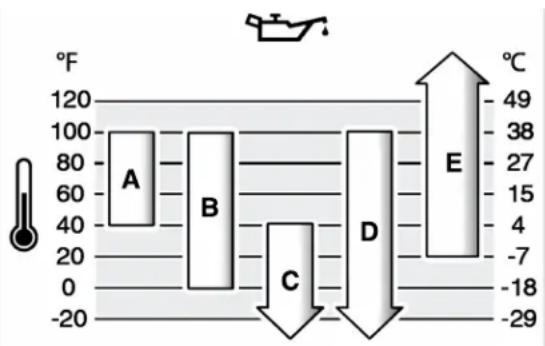

Utomhustemperaturen avgör vilken oljeviskositet som passar för motorn. Använd tabellen för att välja rätt viskositet för förväntat utomhustemperaturintervall. Motorn på de flesta utomhusmaskinerna fungerar bra med syntetisk olja 5W-30. För utrustning som används i hög temperatur ger syntetoljan Vanguard ^® 15W-50 det bästa skyddet.

A	SAE 30: Under 40 °F (4 °C) kan SAE 30 göra motorn svårstartad.
B	10W-30: Över 80 °F (27 °C) kan 10W-30 orsaka ökad oljeförbrukning.Kontrollera oljenivån oftare.
C	5W-30
D	Syntetisk 5W-30-olja
E	Vanguard® syntetisk 15W-50

Kontrollera

Se figur: 4

Före påfyllning eller kontroll av oljenivån

• Se till att motorn står horisontellt.

• Rengör oljepåfyllningsområdet från skräp.

• ta ut oljemätstickan (A, Bild 4) och torka av den med en ren trasa.

• Sätt i och dra åt oljestickan (A, Bild 4).
• Ta ut oljemätstickan och kontrollera oljenivån. Oljenivå skall vara överst på full-markeringen (B, Bild 4) på oljestickan.
• Om oljenivån är lägre, fyll långsamt på olja i motorns oljepåfyllningsöppning (C, Bild 4). Fyll inte på för mycket. Vänta en minut efter påfyllningen och kontrollera oljenivån igen.

Anm.: Fyll inte på olja i snabbtömningen, om sådan finns. Angående placering, se Funktioner och reglage.

1. Sätt tillbaka och dra åt oljestickan (A, Bild 4).

Skydd mot för låg oljenivå (i förekommande fall)

Vissa motorer är utrustade med en sensor för låg oljenivå. Om oljan är låg kommer sensorn antingen att aktivera en varningslampa eller stanna motorn. Stanna motorn och följ de här stegen innan motorn startas om.

• Se till att motorn står plant.
• Kontrollera oljenivån. Se avsnittet Kontrollera oljenivån
• Om oljenivån är låg fyll på en riktigt mängd olja. Starta motorn och se till att varningslampan (om den finns) inte tänts.
• Om oljenivån inte är låg ska motorn inte startas. Kontakta en godkänd försäljare av Briggs & Stratton för att justera oljeproblemet.

Bränslerekommendationer

Bränslet måste uppfylla dessa krav:

• Ren, färsk, blyfri bensin.
• Minst 87 oktan/87 AKI (91 RON). Användning på hög höjd, se nedan.
• Bensin med upp till 10 % etanol kan användas.

MÄRK Använd inte icke-godkänd bensin som E15 och E85. Blanda inte olja i bensin eller ändra motorn för att köra på alternativa bränslen. Användning av ej godkända bränslen ger motorskador som inte omfattas av garantin.

För att skydda bränslesystemet från att det bildas gummi, blanda i bränslestabilisator i brånslet. Se Förvaring. Allt bränsle är inte likadant. Om det blir problem med starten eller prestandan, byt bränsleleverantör eller byt varumärke. Denna motor är kalibrerad för att användas med bensin. Avgaskontrollsystemet för denna motor är EM (Engine Modifications).

Hög höjd

På höjder över 1 524 meter (5 000 fot), går minst 85 oktan/85 AKI (89 RON) bensin bra.

För förgasarmotorer krävs en höghöjdsjustering för att bibehålla prestandan. Användning utan denna justering leder till försämad prestanda, ökad bränsleförbrukning och ökade utsläpp. Kontakta en godkänd försäljare av Briggs & Stratton för information om justering för hög höjd. Användning av motorn på höjder under 762 meter (2 500 meter) med höghöjdsjustering rekommenderas inte.

För motorer med elektronisk bränsleinsprutning krävs ingen höghöjdsjustering.

Fylla på bränsle

Se bilden: 5

WARNING

Bränslet och dess ångor är extremt lättantändliga och explosiva.

Brand och explosion kan orsaka svåra brännskador eller dödsfall.

Vid tankning

• Stäng av motorn och låt den svalna under minst 2 minuter innan tanklocket tas av.
• Fyll bränsletanken utomhus eller i ett välventilerat utrymme.
• Överfyll inte tanken. För att bensinen ska kunna expandera, ska bränslet inte nä ovanför nederkanten på tankens hals.
• Ha inte gnistor, öppna lågor, indikationslampor, värme och andra antändningskällor i närheten av bränsle.
• Kontrollera att det inte finns sprickor eller läckor på bränsleledningar, tank, lock och kopplingar. Byt vid behov.

• Låt utspillt bränsle förångas innan du startar motorn.

• Rengör området runt tanklocket från smuts och skräp. Ta bort tanklocket.

• Fyll på bränsletanken (A, bild 5) med bränsle. För att bränslet ska kunna expandera får man inte fylla på mer än till nederkanten av bränsletankens hals (B).

• Sätt tillbaka tanklocket.

Starta och stanna motorn

Se bild: 6

Starta motorn

WARNING

Snabb indragning av startsnöret (bakslag) drar hand och arm mot motorn innan man hinner släppa.

Kan leda till brutna ben, frakturer, blåmärken, o.d.

- När du startar motorn drar du långsamt i startlinan tills det tar emot och drar sedan snabbt för att inte bli skadad av att linan snabbt dras in.

WARNING

Bränslet och dess ångor är extremt lättantändliga och explosiva.

Brand och explosion kan orsaka svåra brännskador eller dödsfall.

När maskinen startas

• Se till att tändstift, spjäll, tanklock och luftrenare (i förekommande fall) sitter ordentligt på plats.
• Dra INTE runt motorn med tändstiftet urtaget.
• Om motorn flödar, ska choken sättas (i förekommande fall) i läget ÖPPEN / KÖR, gasen (i förekommande fall) flyttas till läget SNABB och dra i snöret tills motorn startar.

WARNING

VARNING FÖR GIFTIG GAS. Avgaser från motorn innehåller koloxid, som är en giftlig gas som kan döda på bara några minuter. Koloxid är osynlig, smak- och luktlös. Även om du inte känner lukten av avgaser, kan du ändå utsättas för koloxidgas. Om du börjar känna dig illamående, yr eller matt när du använder produkten, ska du stänga av den och GENAST gå ut i frisk luft. Uppsök läkare. Du kan vara koloxidförgiftad.

• Använd ENDAST denna produkt utomhus, på avständ från fönster, dörrar och ventiler för att minska risken för att koloxid ska ansamlas och eventuellt dras in i bemannade utrymmen.
• Montera batteridrivet koloxidlarm eller plugin-koloxidlarm med reservbatteri enligt tillverkarens anvisningar. Brandlarm kan inte detektera koloxidgas.
• Kör INTE produkten inomhus, i garage, källare, kryputrymmen, skjul eller andra delvis slutna utrymmen, även om fläktar används eller dörrar och fönster öppnas för ventilation. Koloxid kan snabbt ansamlas i den här typen av utrymmen och kan dröja kvar i timmar, även efter att produkten stängts av.
• Placera ALLTID denna produkt i lä och rikta avgasutsläppet bort från bemannade utrymmen.

MÄRK Motorn levereras från Briggs & Stratton utan olja. Fyll på olja enligt anvisningarna i handboken innan du startar motorn. Om du startar motorn utan olja skadas den på irreparabelt sätt och täcks inte av garantin.

Fastställ typ av startsystem

Se efter vilken typ av startsystem din motor är försedd med innan du startar motorn. Den har en av följande typer.

• ReadyStart®-system: Dessa har en temperaturstyrd automatchoke. Dessa saknar snapsblåsa.
• Elektroniskt bränslehanteringssystem: Det har en elektronisk styrenhet som övervakar motorn och temperaturen. Den här typen har inte någon manuell choke eller tändsystem.
• Choke: De har choke som ska användas för att starta i låga temperaturer. Vissa modeller har ett separat chokereglage medan andra har kombinerade choke-/gasreglage. Dessa saknar snapsblåsa.

Följ anvisningarna för ditt startsystem.

Anm.: Maskinen kan ha fjärreglage. Var dessa sitter och hur de används beskrivs i bruksanvisningen till maskinen.

Ready Start ^® -systemet

1. Kontrollera oljan. Se avsnittet Kontrollera oljenivån.

2. Se till att maskinens reglage, i förekommande fall, är urkopplade.

3. Öppna bränslekranen (A, bild 6), om sådan finns.

4. Flytta i förekommande fall gasreglaget (B, bild 6), till fullgas (FAST). Kör maskinen med fullgas (FAST).

Anm.: För kombinationsreglaget choke / gas (B C, bild 6) till CHOKE-läget vid start i kyla (under 0°C).

1. Tändningslås, om sådant finns: Vrid tändningsnyckeln (D, bild 6) till PÅ / START-läge.

Start- / stoppknapp, om sådan finns: Tryck in start- / stoppknappen (F, bild 6).

MÄRK Gör bara korta startförsök (max. fem sekunder) så förlängs startmotorns livslängd. Vänta en minut mellan startförsöken.

Anm.: Vänd dig till närmaste återförsäljare eller gå till BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA) om motorn inte startar efter upprepade försök.

Elektroniskt bränslehanteringssystem

1. Kontrollera oljan. Se avsnittet Kontrollera oljenivån
2. Se till att maskinens reglage, i förekommande fall, är urkopplade.
3. Öppna bränslekranen (A, bild 6), om sådan finns.
4. Flytta i förekommande fall gasreglaget (B, bild 6), till fullgas (FAST). Kör maskinen med fullgas (FAST).
5. Snörstart, om sådan finns: Vrid tändningsnyckeln (D, bild 6) till PÅ / STARTläge.
6. Snörstart, om sådan finns: Håll hårt i handtaget på startsnöret (E, bild 6). Dra långsamt i startsnörets handtag tills det tar emot och dra snabbt.

WARNING

Drar du snabbt i startsnöret (bakslag) dras din hand och arm snabbare mot motorn än du hinner släppa taget. Kan leda till brutna ben, frakturer, blåmärken, o.d. När du startar motom drar du långsamt i startlinan tills det tar emot och drar sedan snabbt för att inte bli skadad av att linan snabbt dras in.

1. Elstart, om sådan finns: Vrid tändningsnyckeln (D, bild 6) till PÅ / START-läge.

MÄRK Gör bara korta startförsök (max. fem sekunder) så förlängs startmotorns livslängd. Vänta en minut mellan startförsöken.

Anm.: Vänd dig till närmaste återförsäljare eller gå till BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA) om motorn inte startar efter upprepade försök.

Chokesystem

1. Kontrollera oljan. Se avsnittet Kontrollera oljenivån
2. Se till att maskinens reglage, i förekommande fall, är urkopplade.
3. Öppna bränslekranen (A, bild 6), om sådan finns.
4. Flytta i förekommande fall gasreglaget (B, bild 6) till fullgas SNABB. Kör maskinen med fullgas (FAST).
5. Stäng choken (CLOSED) (C, bild 6). För modeller med kombinationen choke / gasreglage (B C), ska reglaget flyttas till läget CHOKE.

Anm.: Chokning behövs vanligtvis inte vid start av varm motor.

1. Snörstart, om sådan finns: Vrid tändningsnyckeln (D, bild 6) till PÅ / STARTläge.
2. Snörstart, om sådan finns: Håll hårt i handtaget på startsnöret (E, bild 6). Dra långsamt i startsnörets handtag tills det tar emot och dra snabbt.

WARNING

Drar du snabbt i startsnöret (bakslag) dras din hand och arm snabbare mot motorn än du hinner släppa taget. Kan leda till brutna ben, frakturer, blåmärken, o.d. När du startar motorn drar du långsamt i startlinan tills det tar emot och drar sedan snabbt för att inte bli skadad av att linan snabbt dras in.

1. Elstart, om sådan finns: Vrid tändningsnyckeln (D, bild 6) till PÅ / START-läge.
   MÄRK Gör bara korta startförsök (max. fem sekunder) så förlängs startmotorns livslängd. Vänta en minut mellan startförsöken.
2. Öppna chokreglaget (OPEN) (C, bild 6) när motorn värms upp. För modeller med kombinationen choke / gasreglage (B C), ska reglaget flyttas till läget SNABB.
   Anm.: Vänd dig till närmaste återförsäljare eller gå till BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA) om motorn inte startar efter upprepade försök.

Stanna motorn

WARNING

Bränslet och dess ångor är extremt lättantändliga och explosiva.

Brand och explosion kan orsaka svåra brännskador eller dödsfall.

- Choka inte förgasaren för att stoppa motom.

1. Tändningslås, om sådant finns: Vrid tändningsnyckeln (D, bild 6) till OFF med gasreglaget i fullgasläge (FAST). Ta ur nyckeln och förvara den utom räckhåll för barn. Start- / stoppknapp, om sådan finns: Tryck på START- / STOPP-knappen med gasreglaget i fullgasläge (FAST). (F, bild 6).

2. Stäng (CLOSED) bränslekranen (A, bild 6), om sådan finns, när motorn stannat.

Underhåll

MÄRK Om maskinen tippas under underhållsarbete, måste tanken tömmas och tändstiftssidan vara uppåtvånd. Om inte bränsletanken är tom och maskinen tippas åt något håll, kan det vara svårt att starta på grund av att det har kommit olja eller besin på luftfiltret och/eller tändstiftet.

WARNING

Vid underhåll som kräver tippning av maskinen måste bränsletanken måste vara tom, annars kan bränsle läcka ut och orsaka brand eller explosion.

Vi rekommenderar att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad för underhåll och reparation av motorn och dess delar.

MÄRK Alla de komponenter som använts för att bygga denna motor, måste sitta kvar för korrekt drift.

WARNING

Före justering eller reparation

• Lossa tändstiftskabeln och håll den borta från tändstiftet.
• Koppla bort batteriet vid minuspolen (endast motorer med elstart).
• Använd endast rätt verktyg.
• Justera INTE regulatorfjädrar, regulatorlänkar eller andra delar för att höja motorvarvtalet.
• Reservdelar måste vara av samma design och installeras på samma sätt som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada enheten och kan leda till skador.
• Slå inte på svänghjulet med hammare eller härt föremål, eftersom svänghjulet då kan splittras under gång.

Vid kontroll av tändningssystem:

• Använd godkänd gnistprovare.
• Kontrollera inte motorns tändningssystem med tändstiftet nedmonterat.

Utsläppskontrollservice

Underhåll, byte eller reparation av avgaskontrollanordningar och system kan utföras av en verkstad eller person som reparerar motorer som inte är avsedda för väg. Men för att få utsläppskontrollservice "utan kostnad", måste arbetet utföras av en av tillverkaren godkänd säljare. Se Instruktioner om utsläppkontroll.

Underhållsschema

Första 5 timmarna

Byt olja3

Var 8:e timma eller en gång per dag

Kontrollera motorns oljenivåRengör området runt ljuddämparen och reglagenRensa luftintagsgallret

Var 25:e timme eller en gång om året

110 BRIGGSandSTRATTON.com

• Rengör luftfiltret 1
* Rengör förrenaren (om sådan finns) ^1

Var 50:e timme eller en gång om året

• Byt olja 4
* Byt oljefilter (om sådant finns) 4
- Underhåll av avgassystem

Var 100:e timme eller en gång om året

• Byt olja ^5
  * Byt oljefilter (om sådant finns) 5

Årligen

• Byta tändstift
• Byt luftfilter
• Byt förrenare (om sådan finns)
• Byt bränslefilter (om sådant finns)
• Utför service av bränslesystemet
  • Service av kylsystem ^1
  • Mät ventilspelet ^2

^1 Rengör oftare i dammiga miljöer och där det finns luftburet skräp.
^2 Behövs inte om det inte är problem med motorns prestanda
^3 Endast motorer utan oljefilter.
^4 Motorer utan oljefilter eller med standard svart oljefilter (artikelnummer finns på sidan Data).
^5 Motorer med högeffektivt gult eller orange oljefilter (artikelnummer finns på sidan Data).

Elektroniskt bränslehanteringssystem

Det elektroniska bränslehanteringssystemet övervakar mototemperaturen, varvtalet och batterispänningen för att justera choken vid start och under varmkörningen. Det finns inga inställningar att göra på systemet. Vänd dig till en auktoriserad Briggs & Strattonåterförsäljare om du får problem med start och drift av motorn.

MÄRK Följ stegen nedan, elektroniska bränslehanteringssystemet kan skadas annars.

• Starta aldrig motorn om batterikablarna är lösa.
• Stäng av tändningen innan batteriet, kopplas bort, tas bort och/eller monteras.
• Starta aldrig motorn med en batteriladdare.
• Koppla aldrig bort batterikablarna med motorn igång.
• Anslut först pluskabeln (+) och sedan minuskabeln (-) när batteriet kopplas in.
• Stäng av tändningen och lossa sedan minuskabeln (-) från batteriet när det ska laddas.
• Spruta inte vatten direkt på den elektroniska styrenheten.

Förgasare och motorhastighet

Utför aldrig några justeringar på fögasaren eller motorns hastighet. Förgasaren ställdes in på fabriken för att fungera effektivt under de flesta förhållanden. Gör inga ändringar på regulatorfjäder, länkar eller andra delar för att öka motorns hastighet. Om justeringar krävs, kontakta en godkänd försäljare av Briggs & Stratton för service.

MÄRK Utrustningens tillverkare specificerar den maximala hastigheten för motorn som installerats på utrustningen. Överstig inte hastigheten. Om du inte är säker på vilken maximal hastighet som gäller för utrustningen, eller vilken motorhastighet som fabriksinställts, kontakta en godkänd försäljare av Briggs & Stratton för assistans. För en säker och korrekt funktion av utrustningen ska motorns hastighet endast justeras av en kompetent servicetekniker.

Kontrollera tändstiftet

Se bild: 7

Kontrollera gapet (A, bild 7) med ett trådkalibreringssystem (B). Återställ gapet om det behövs. Installera och dra åt tändstiftet till rekommenderat åtdragningsmoment. För gapinställning eller åtdragningsmoment, se avsnittet Specifikationer.

Anm.: I vissa områden fordrar den lokala lagstiftningen användning av avstörda tändstift för att undertrycka tändsignaler Om denna motor ursprungligen utrustats med ett avstört tändstift, bör samma typ av tändstift användas vid byte.

Motorer som körs producerar värme. Motordelar, speciellt ljuddämparen, blir extremt varma.

Svåra brännskador kan inträffa vid beröring.

Brännbart skräp, som t.ex. löv, gräs, buskar, etc. kan börja brinna.

• Låt ljuddämpare, motorcylinder och kylflänsar svalna innan du rör dem.
• Ta bort skräp som samlats från området kring ljuddämparen och cylindern.
• Det är ett brott mot avsnitt 4442 av California Public Resource Code att använda eller köra motorn på eller i närheten av skog-, snär- eller grästäckt mark om inte avgassystemet utrustats med en gnistfångare som uppfyller gällande lokala eller delstatliga lagar. Andra delstater eller federala jurisdiktioner kan ha liknande lagar. Kontakta den ursprunglige tillverkaren, återförsäljaren eller säljaren av utrustningen, för att få en gnistfångare som är utformad för avgassystemet i denna motor.

Ta bort skräp som samlats från området kring ljuddämparen och cylindern. Kontrollera om ljuddämparen är sprucken, rostig eller skadad. Rengör flamskyddet och inspektera om det är skadat eller blockerat av kol. Om skada hittas, installera reservdelar innan någon drift.

WARNING

Reservdelar måste vara av samma design och installeras på samma sätt som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada enheten och kan leda till skador.

Byta motorolja

Använd olja är farligt avfall och måste avyttras korrekt. Blanda inte med hushållsavfall. Rådgör med lokala myndigheter, servicecenter eller handlare.

Urtappning av olja

1. Med motorn avstängd men fortfarande varm, lossa tändstiftskabeln (D, bild 8) och håll den borta från tändstiftet (E).
2. Ta ut oljestickan (A, bild 9).

Oljeavtappningsplugg, i förekommande fall

1. Skruva ur oljepluggen (F, bild 10). Tappa ut oljan i en godkänd behållare.

Anm.: Någon av oljepluggarna (G, bild 10) finns på motorn.

1. Sätt tillbaka och dra åt oljepluggen (F, bild 10) när oljan runnit ut.

Snabbtömning av olja (om sådant finns)

1. Lossa snabbtömningsslangen (H, bild 11) från sidan på motorn.
2. Sätt tillbaka och dra åt oljeurtappningslocket (I, bild 11). Sänk försiktigt ned snabbtömningsslangen (H) i en godkänd behållare (J).
3. Sätt tillbaka och dra åt oljeurtappningslocket (I, bild 11) när oljan runnit ut. Sätt tillbaka snabbtömningsslangen (H) på sidan på motorn.

Byta oljefilter, om sådant finns

Vissa motorer är utrustade med oljefilter. Underhållsintervaller beskrivs i Underhållsschema.

1. Tappa ur oljan ur motorn. Se avsnittet Tappa ur oljan
2. Demontera oljefiltret (K, bild 9) och lämna det till återvinningscentralen.
3. Stryk på lite ren olja på packningen innan du monterar det nya filtret.
4. Skruva på filtret med handkraft tills packningen går emot filterfästet och dra åt ytterligare ett halvt till trekvarts varv.
5. Fyll på olja Se avsnittet Fyll på olja.
6. Starta och kör motorn. Titta efter oljeläckage medan motorn värms upp.
7. Stanna motorn och kontrollera oljenivån. Rätt oljenivå är överst på den fullmarkeringen (B, bild 9) på oljestickan.

Påfyllning av olja

• Se till att motorn står plant.
• Rengör området runt oljepåfyllningen.

• Oljevolymen finns angiven i avsnittet om olja i Data.

• Ta ut oljestickan (A, bild 9) och torka av den med en ren trasa.

• Häll långsamt på olja i oljepåfyllningen (C, bild 9). Överfyll Inte. Vänta en minut och kontrollera oljenivån.
  Anm.: Fyll inte på olja i snabbtömningen (H, bild 11), om sådan finns.
• Sätt i och dra åt oljestickan (A, bild 9).
• Ta ur oljestickan och kontrollera oljenivån. Rätt oljenivå är överst på den fullmarkeringen (B, bild 9) på oljestickan.
• Sätt tillbaka och dra åt oljestickan (A, bild 9).
• Anslut tändkabeln (D, bild 8) på tändstiftet (E).

Rengöra luftfiltret

Se bild: 12, 13

WARNING

Bränslet och dess ångor är extremt lättantändliga och explosiva.

Brand och explosion kan orsaka svåra brännskador eller dödsfall.

- Starta eller kör aldrig motorn utan luftrenare (i förekommande fall) eller luftfilter (i förekommande fall).

MÄRK Använd inte tryckluft för att rengöra filtret. Tryckluft kan skada filtret och lösningsmedel löser upp filtret.

Se Underhållstabell beträffande service.

De olika modellerna har endera plastskum- eller pappersfilter. Vissa modeller kan också ha en förrenare som kan tvättas och återanvändas. Jämför bilderna i bruksanvisningen med typen på din motor och utför service enligt nedan.

Pappersluftfilter

1. Dra upp käphandtaget (A, bild 12). Vrid käphandtaget mot motorn och ta sedan bort käpan (B).
2. Ta bort förrenaren (C, bild 12), om sådan finns, från filtret (D).
3. Lossa skräp genom att knacka filtret (D, bild, 12) lätt mot en hård yta. Är filtret väldigt smutsigt ska det bytas mot ett nytt.
4. Tvätta förrenaren (C, bild 12) i flytande tvättmedel och vatten. Låt förrenaren (C) lufttorka helt. Olja inte in förrenaren.
5. Montera förrenaren (C, bild 12) och filtret (D) på motorfästet (E).
6. Rikta in flikarna (F, bild 12) på kåpan (B) mot spåren (G) i fläkthuset.
7. Vrid tillbaka kåphandtaget (A, 12) och tryck ned så att det låses.

Pappersluftfilter

1. Lossa fästet (fästena) (A, bild 13).
2. Ta bort käpan (B, bild 13).
3. Ta bort filtret (C, bild 13), genom att lyfta änden på filtret och sedan dra av det från insuget (D).
4. För att lossa skräp, knacka filtret (C, bild 13) lätt mot en hård yta. Är filtret väldigt smutsigt ska det bytas mot ett nytt.
5. Ta bort förrenaren (E, bild 13), om sådan finns, från filtret (C).
6. Tvätta förrenaren (E, bild 13), om sådan finns, i flytande tvättmedel och vatten. Låt förrenaren lufttorka helt. Olja inte in förrenaren.
7. Montera den torra förrenaren (E, bild 13), om sådan finns, på filtret (C).
8. Sätt på filtret (C, bild 13) på insuget (D). Tryck ned änden på filtret ner i motorfästet. Se till att filtret sitter ordentligt på motorfästet.
9. Montera luftfilterkåpan (B, bild 13) och fäst med fästet (fästena) (A).

Service av bränslesystem

Se bilden: 14, 15

WARNING

Bränslet och dess ångor är extremt lättantändliga och explosiva.

Brand och explosion kan orsaka svåra brännskador eller dödsfall.

• Ha inte gnistor, öppna lågor, indikationslampor, värme och andra antändningskällor i närheten av bränsle.
• Kontrollera att det inte finns sprickor eller läckor på bränsleledningar, tank, lock och kopplingar. Byt vid behov.

• Tappa ur tanken eller stäng bensinkranen innan du byter bränslefilter.

• Låt utspillt bränsle förångas innan du startar motorn.

• Utbytesdelarna måste vara de samma och installeras i samma position som originaldelarna.

Bränslefilter, om sådant finns

1. Tappa ur tanken eller stäng bensinkranen innan du byter bränslefilter (A, bild 14). Bränsle kan annars läcka ut och orsaka brand eller explosion.
2. Kläm samman flikarna på klämmorna (C) med en tång (B, bild 14) och dra sedan bort klämmorna från bränslefiltret (A). Vrid och dra av bränsleslangarna (D) från bränslefiltret.
3. Inspektera bränsleslangarna (D, bild 14) och titta efter sprickor och läckor. Byt vid behov.
4. Byt ut bränslefiltret (A, bild 14) mot en originaldel.
5. Fäst bränsleslangarna (D, bild 14) med klämmor (C) som på bilden.

Bränslefilter, om sådant finns

1. Ta av oljelocket (A, bild 15).
2. Ta av bränslefiltret (B, bild 15).
3. Rengör eller byt ut bränslefiltret om det är smutsigt. Använd en originalreservdel om du byter ut bränslefiltret.

Motorer som körs producerar värme. Motordelar, speciellt ljuddämparen, blir extremt varma.

Svåra brännskador kan inträffa vid beröring.

Brännbart skräp, som t.ex. löv, gräs, buskar, etc. kan börja brinna.

• Låt ljuddämpare, motorcylinder och kylflänsar svalna innan du rör dem.
• Ta bort skräp som samlats från området kring ljuddämparen och cylindern.

MÄRK Använd inte vatten för att rengöra motorn. Vatten kan förorena bränslesystemet. Använd en borste eller torr trasa för att göra rent motorn.

Detta är en luftkyld motor. Denna motor är luftkyld. Skräp och smuts kan hindra luftflödet och få motorn att överhetta, vilket ger sämre prestanda och förkortar livslängden.

1. Avlägsna skräp från luftintaget med en borste eller torr trasa.
2. Håll länkar, fjäder och reglage rena
3. É Håll området runt och bakom ljuddämparen fria från antändbart skräp
4. Se till att kylflänsarna är fria från smuts och skräp.

Efter en tidsperiod kan skräp samlas i cylinderns kylflänsar och leda till en överhettning av motorn. Det här skräpet kan inte tas bort utan en delvis nedmontering av motorn. Se till att en godkänd försäljare av Briggs & Stratton kontrollerar och gör rent luftkylsystemet enligt instruktionerna i Underhällningstabellen.

Förvaring

WARNING

Bränslet och dess ångor är mycket brandfarliga och kan explodera.

Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

Vid förvaring av bränsle eller maskin med bränsle i tanken

- Förvara på avständ från ugnar, brännare, vattenvärmare och andra apparater med sparlågor eller andra tändkällor, då sådana kan antända bränsleångor.

Bränslesystem

Se figur: 16

Förvara maskinen horisontellt (normalt arbetsläge). Fyll bränsletanken (A, figur 16) med bränsle. För att bränslet ska kunna expandera får man inte fylla på mer än till nederkanten av bränsletankens hals (B).

Bränsle kan bli avslaget om det förvaras i en behållare i mer än 30 dagar. Varje gång du fyller behållaren med bränsle, tillsätt bränslestabilisator enligt tillverkarens instruktioner. Detta håller bränslet intakt och minskar risken för bränslerelaterade problem eller kontaminering av bränslesystemet.

Att tömma motorn på bränsle är inte nödvändigt när bränslestabilisatorn tillsätts enligt instruktionerna. Slå PÅ motorn i två minuter innan förvaring för att få bränslet och stabilisatorn genom bränslesystemet.

Har inte bensinen i motorn behandlats med en bränslestabilisator, måste den tömmas ut i en godkänd behållare. Kör motorn tills den stannar av brist på bränsle. Vi rekommenderar användning av bränslestabilisator i bensindunken för att bevara bränslet intakt.

Motorolja

Byt olja medan motorn fortfarande är varm. Se avsnittet Byt motorolja.

Felsökning

Vänd dig till närmaste återförsäljare eller gå till BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA) om du behöver hjälp.

Data

Modell: 210000

Slagvolym 21.01 ci (344 cc)

Cylinderdiameter 3.437 in (87,30 mm)

Slaglängd 2.264 in (57,51 mm)

Oljevolym - utan filter 42 - 44 oz (1,24 - 1,30 L)

Oljevolym - med filter 46 - 48 oz (1,36 - 1,40 L)

Tändstiftsgap 0.030 in (0,76 mm)

Åldragningsmoment, tändstift 180 lb-in (20 Nm)

Brytarluftgap 0.010 - 0.014 in (0,25 - 0,36 mm)

Ventilspel, insug 0.003 - 0.005 in (0,08 - 0,13 mm)

Ventilspel, avgas 0.005 - 0.007 in (0,13 - 0,18 mm)

Modell: 310000

Slagvolym 30.59 ci (501 cc)

Cylinderdiameter 3.563 in (90,49 mm)

Slaglängd 3.062 in (77,77 mm)

Oljevolym - utan filter 42 - 44 oz (1,24 - 1,30 L)

Oljevolym - med filter 46 - 48 oz (1,36 - 1,40 L)

Tändstiftsgap 0.030 in (0,76 mm)

Ätdragningsmoment, tändstift 180 lb-in (20 Nm)

Brytarluftgap 0.010 - 0.014 in (0,25 - 0,36 mm)

Ventilspel, insug 0.003 - 0.005 in (0,08 - 0,13 mm)

Ventilspel, avgas 0.005 - 0.007 in (0,13 - 0,18 mm)

Motoreffekten minskar 3,5 % för varje 300 meter över havsytan och 1 % för varje 5,6 °C över 25 °C Motorn arbetar tillfredsställande i upp till 15° vinkel. Se maskintillverkarens instruktionsbok beträffande säkra arbetsgränser på sluttningar.

Utbytesdelar - modell: 210000

Utbytesdel Artikelnummer
Luftfilter, papper (se bild 13) 796032
Förfilter, plastskum (se bild 13) 798911
Luftfilter, papper (se bild 12) 698413, 5079
Förfilter, plastskum (se bild 12) 697292, 5079
Olja - SAE 30, 0,6 l 100005
Olja - SAE 30, 1,4 l 100028
Oljefilter	492932
Luftfilter - (motorer utan bränslepump)	394358, 5098
Luftfilter - (motorer med bränslepump)	691035, 5065
Avstört tändstift	491055
Platinatändstift med lång livslängd	5066
Tändstiftsnyckel	89838, 5023
Gnistprovare	19368

Utbytesdelar - modell: 310000

Utbytesdel

Artikelnummer

Utbytesdelar - modell: 310000

Luftfilter, papper (se bild 13) 796031
Förfilter, plastskum (se bild 13) 797704
Luftfilter, papper (se bild 12) 698083, 5077
Förfilter, plastskum (se bild 12) 697015, 5077
Luftfilter, plant, tvättbart 697153, 5078
Olja - SAE 30, 0,6 l 100005
Olja - SAE 30, 1,4 l 100028
Oljefilter, standard - svart 492932
Oljefilter, högeffektivt - gult 795890
Oljefilter, högeffektivt - orange 798576
Luftfilter - (motorer utan bränslepump) 394358, 5098
Luftfilter - (motorer med bränslepump) 691035, 6065
Avstört tändstift 491055
Platinatändstift med lång livslängd 5066
Tändstiftsnyckel 89838, 5023
Gnistprovare 19368

Vi rekommenderar att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad för underhåll och reparation av motorn och dess delar.

Nominell effekt: Den nominella bruttoeffekten för enskilda bensinmotormodeller märks i enlighet med SAE:s (Society of Automotive Engineers) kod J1940, rutin för effekt- och vridmomentklassning för små motorer, och klassas i enlighet med SAE J1995. Vridmomentvärden härleds vid 2 600 RPM för de motorer som har "rpm" angivet på märkningen och 3 060 RPM för alla andra. Hästkraftvärden härleds vid 3 600 RPM. Bruttoeffektkurvorna kan ses se på www.BRIGGSandSTRATTON.COM. Nettoeffektvärdena tas med avgas- och luftrenare installerade, medan däremot bruttoeffektvärdena samlas in utan dessa tillbehör. Motors verkliga bruttoeffekt blir högre än motorns nettoeffekt och påverkas bl.a. av miljömässiga arbetsförhållanden och variationer i olika motorer. Med tanke på det breda utbudet produkter i vilka motorer monteras, är det inte säkert att bensinmotorn utvecklar den klassificerade bruttoeffekten när den när den körs i en viss utrustning. Skillnaden beror på ett antal faktorer, bland annat, men inte begränsat till olika motordelar (luftrenare, avgassystem, laddning, kylning, förgasare, bensinpump osv.), begränsning i tillämpningen, miljömässiga körförhållanden (temperatur, luftfuktighet, höjd över havet) och variationer i olika motorer. På grund av tillverknings- och kapacitetsbegränsningar kan Briggs & Stratton byta till en motor med högre effekt för denna motorserie.

Garanti

Briggs & Strattons motorgaranti

Gäller från januari 2019

Begränsad garanti

Briggs & Stratton garanterar att, under garantiperioden som specificeras härunder, utan kostnad kommer att reparera eller byta ut delar med materialfel och/eller tillverkningsfel. Köparen står själv för transportkostnaden för produkt som lämnats in för reparation eller utbyte. Garantin gäller under nedan angivna perioder och enligt nedan angivna villkor. För garantiservice, hitta närmaste auktoriserade servicehandlare på vår karta över närmaste återförsäljare på BRIGGSandSTRATTON.com. Köparen måste kontakta den auktoriserade servicehandlare och sedan göra produkten tillgänglig för den auktoriserade serviceverkstaden för inspektion och test.

Det finns ingen annan uttrycklig garanti. Underförstådda garantier, inklusive för säljbarhet och lämplighet för ett visst ändamål, begränsas till nedan angiven garantiperiod eller till den omfattning som lagen medger. Ansvar för skador genom olycka eller följdskador undantas i den mån undantag medges enligt lag. Vissa länder eller delstater medger inte begränsning av giltighetstiden för underförstådda garantier och vissa tillåter inte undantag från eller begränsning av ansvaret för följdskador, varför undantag från ovanstående kan gälla för vissa köpare. Denna garanti ger dig specifika juridiska rättigheter, men det kan även finnas andra rättigheter som är olika i olika länder ^4 .

Standardgarantivillkor 1, 2, 3

Vanguard®; Commercial Series ^3

Privat bruk: 36 månader

Kommersiellt bruk: 36 månader

XR-serien

Privat bruk: 24 månader

Kommersiellt bruk: 24 månader

Standardgarantivillkor ^1,2,3

Alla andra motorer med Dura-Bore™ gjutjärnscylinder

Privat bruk: 24 månader

Kommersiellt bruk: 12 månader

Alla andra motorer

Privat bruk: 24 månader

Kommersiellt bruk: 3 månader

^1 Dessa är våra standardgarantivillkor men ibland kan ytterligare garantitäckning finnas som inte var fastställda vid publiceringen. För en lista över aktuella garantivillkor för din motor, gå till BRIGGSandSTRATTON.com eller kontakta din auktoriserad Briggs & Stratton-handlar.

^2 Ingen garanti lämnas på motorer på utrustning som ersätter ordinär elkraftförsörjning, reservkraftgeneratorer för kommersiella ändamål, nyttofordon med topphastighet över 25 mph, tävlingsfordon eller maskiner för kommersiellt bruk eller uthyrning.

^3 Vanguard monterade på reservgeneratorer: 24 månaders konsumentgaranti, ingen garanti för kommersiellt bruk. Commercial Series med tillverkningsdatum före juli 2017: 24 månaders konsumentgaranti, 24 månader för kommersiellt bruk.

4 I Australien levereras våra produkter med garantier som inte får undantas enligt australiensisk konsumentlag. Du har rätt till en ersättningsprodukt eller återbetalning vid ett betydande fel och till kompensation vid annan rimlig förutsebar förlust eller skada. Du har även rätt till att få varorna reparerade eller utbytta om varorna inte är av acceptabel kvalitet och felet inte uppgår till ett betydande fel. För garantiservice, kontakta närmaste auktoriserade servicehandlar på vår återförsäljarkarta på BRIGGSandSTRATTON.com, eller genom att ringa 1300 274 447, eller skicka e-post eller brev till [e-mail], Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, Moorebanl, NSW, Australia, 2170.

Garantiperioden börjar inköpsdagen för privatkunder och företagskunder. Med "Privat bruk" avses personligt bruk i hemmet av privatperson. Med "Kommersiellt bruk" avser allt annat bruk, inklusive affärsrelaterat bruk, användning i näringsverksamhet eller uthyrning. En motor som en gång har använts kommersiellt, ska därefter alltid betraktas som kommersiell i samband med denna garanti.

Spara ditt Inköpskvitto. Om Inköpskvittot inte kan uppvisas vid yrkan på garantireparation, kommer produktens tillverkningsdatum att användas för att bestämma garantiperioden. Produktregistrering krävs inte för att få garantiservice på Briggs & Strattons produkter.

Angående din garanti

Denna begränsade garanti täcker endast motorrelaterat defekt material och/eller utförande och täcker inte utbyte av eller ersättning för den maskin på vilken motorn kan vara monterad. Rutinunderhåll, trimningar, justeringar eller normalt slitage täcks inte av den här garantin. Garantin gäller likaledes inte om motorn har ändrats eller manipulerats eller om motorns serienummer har raderats eller tagits bort. Den här garantin täcker inte motorskador eller prestandaproblem som orsakas av:

1. delar som inte är Briggs & Stratton originaldelar
2. en användning av motorn med otillräcklig, förorenad eller dålig kvalitet på smörjoljan
3. en användning av förorenat eller gammalt bränsle, diesel med en etanolhalt som överstiger 10 % eller användning av bränslen som motorgas eller naturgas på motorer som inte ursprungligen konstruerats/tillverkats av Briggs & Stratton för en funktion med sådana bränslen
4. smuts som trängt in i motorn på grund av ett dåligt underhåll av luftfiltret eller dålig återmontering
5. slag mot föremål med skärbladet på en roterande gräsklippare, lösa eller dåligt installerade bladadaptrar, pumphjul eller andra vevaxelkopplade enheter eller för härt spänd V-rem
6. tillbehör eller enheter som t.ex. kopplingar, växellädor, utrustningsreglage, osv., som inte levereras av Briggs & Stratton
7. överhettning p.g.a gräsklipp, smuts och skräp eller gnagarnästen som täpper till kylflänsarna eller svänghjulets område eller när motorn används utan en tillräcklig ventilation
8. för hög vibration på grund av en för hög hastighet, lös montering av motorn, lösa eller obalanserade skärblad eller pumphjul eller dålig koppling av utrustningens komponenter till vevaxeln
9. felaktig användning, dåligt löpande underhåll, transport, hantering eller förvaring av utrustningen eller dålig installation av motorn.

Garantiservice tillhandahålls endast genom Briggs & Stratton auktoriserade servicehandlar. Hitta närmaste auktoriserade servicehandlar på vår återförsäljarkarta på BRIGGSandSTRATTON.COM eller genom att ringa [phone] (i USA).

80004537 (Rev. F)

BRIGGS&STRATTON

®
