BRUKSANVISNING BHI1043X BRANDT

Kära kund, Du har just blivit ägare till en köksfläkt av märket BRANDT och det vill vi tacka dig för. Våra forsknings- och utvecklingslag har tagit fram en ny generation av apparater vars kvalitet, estetiska design, funktion och tekniska utveckling gör dem till exceptionella produkter som visar vårt kunnande. Din nya köksfläkt från BRANDT passar in i ditt kök på ett harmoniskt sätt och förenar utsugning med fullkomlig användarvänlighet. Vi vill ge dig en överlägsen produkt. Du finner även i BRANDT produktutbud ett vidsträckt sortiment av integrerbara köksfläktar, som du kan passa ihop med din nya köksfläkt från BRANDT. Besök vår webbplats www.brandt.com där du hittar de senaste nyheterna och all nödvändig och kompletterande information. BRANDT

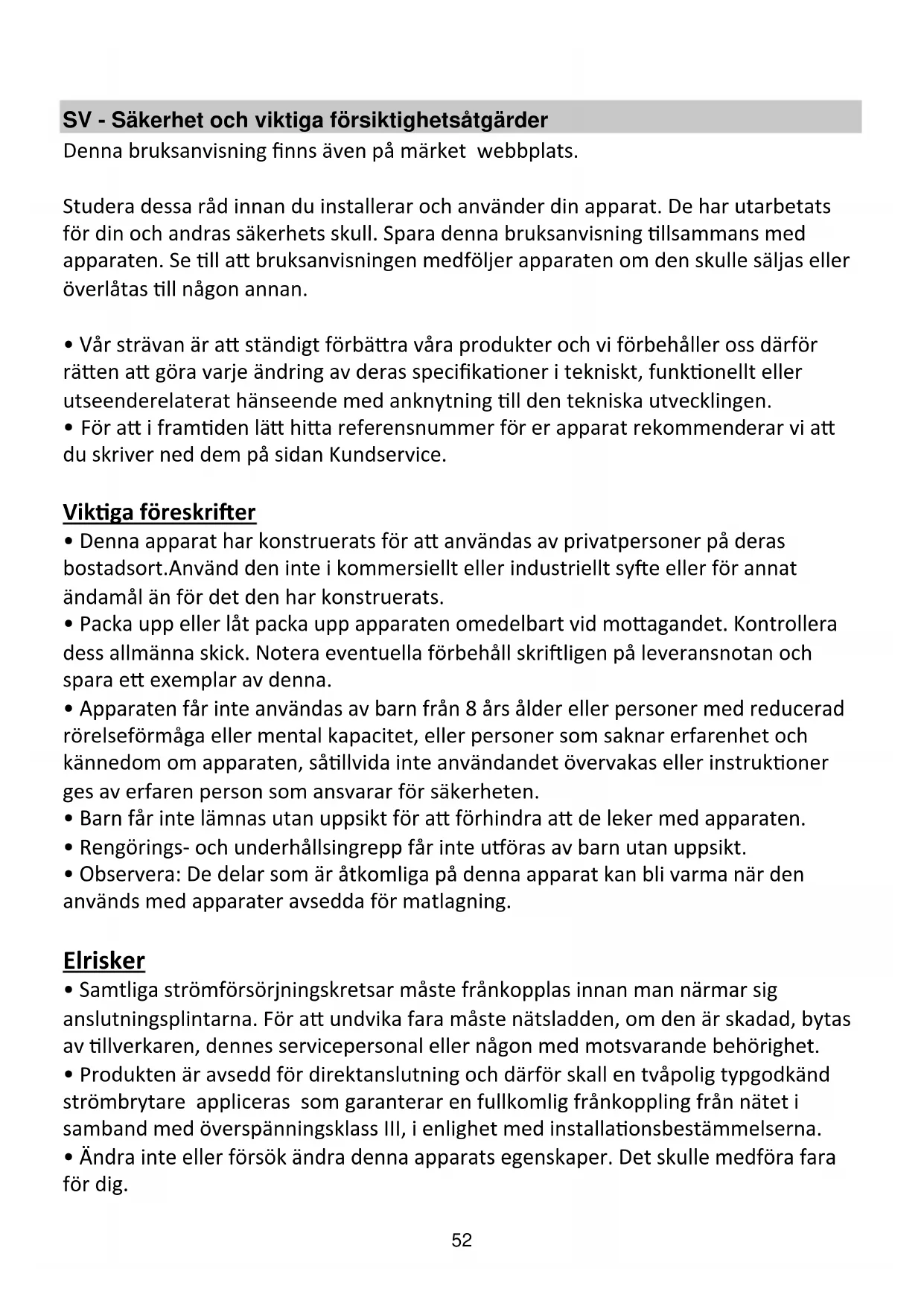

• Vår strävan är att ständigt förbättra våra produkter och vi förbehåller oss därför rätten att göra varje ändring av deras specifikationer i tekniskt, funktionellt eller utseenderelaterat hänseende med anknytning till den tekniska utvecklingen.

• För att i framtiden lätt hitta referensnummer för er apparat rekommenderar vi att du skriver ned dem på sidan Kundservice. Viktiga föreskrifter

• Denna apparat har konstruerats för att användas av privatpersoner på deras bostadsort.Använd den inte i kommersiellt eller industriellt syfte eller för annat ändamål än för det den har konstruerats.

• Packa upp eller låt packa upp apparaten omedelbart vid mottagandet. Kontrollera dess allmänna skick. Notera eventuella förbehåll skriftligen på leveransnotan och spara ett exemplar av denna.

• Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

• Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

• Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

• Observera: De delar som är åtkomliga på denna apparat kan bli varma när den används med apparater avsedda för matlagning. Elrisker

• Samtliga strömförsörjningskretsar måste frånkopplas innan man närmar sig anslutningsplintarna. För att undvika fara måste nätsladden, om den är skadad, bytas av tillverkaren, dennes servicepersonal eller någon med motsvarande behörighet.

• Produkten är avsedd för direktanslutning och därför skall en tvåpolig typgodkänd strömbrytare appliceras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

• Ändra inte eller försök ändra denna apparats egenskaper. Det skulle medföra fara för dig.53

• Reparation ska endast utföras av auktoriserad specialist.

• Koppla alltid från fläkten före rengöring och service.

• Använd aldrig apparat som använder ånga eller högtryck för att rengöra apparaten (krav som rör elsäkerheten).

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

• Bestämmelser rörande uttag av frånluft måste respekteras. Luften får inte föras ut i ledning som används för utluftning av ångor från apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet).

• Vederbörlig luftväxling i rummet måste säkerställas då köksfläkten används samtidigt med apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet). Brandrisk

• Det är förbjudet att flambera mat eller att använda gasbrännare utan kokkärl under fläkten (lågor som sugs in skulle riskera att skada apparaten).

• Fritering under apparaten måste göras under ständig tillsyn. Olja och fett som blir mycket varma kan antändas.

• Respektera intervall för rengöring och filterbyte. Ansamling av fett riskerar att orsaka eldsvåda.

• Användning över en eldhärd (ved, kol m.m.) är inte tillåten.54 Monterings- och bruksanvisningar Obs: komponenter som är märkta med symbolen "(*)" är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat. Användning Fläkten har tillverkats för att användas som filterversion med intern återcirkulation. Matoset och rökångorna sugs ut av fläkten, filtreras och renas genom fettfiltret/n och kolfiltret/n med vilket/a fläkten MÅSTE vara utrustad.

• Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras. Elektrisk anslutning Nätspänningen skall överensstämma med den angivna spänningen på märkplåten som sitter på fläktens insida. Varning! Byte av anslutningskabeln skall utföras av auktoriserad servicetekniker. Montering Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.

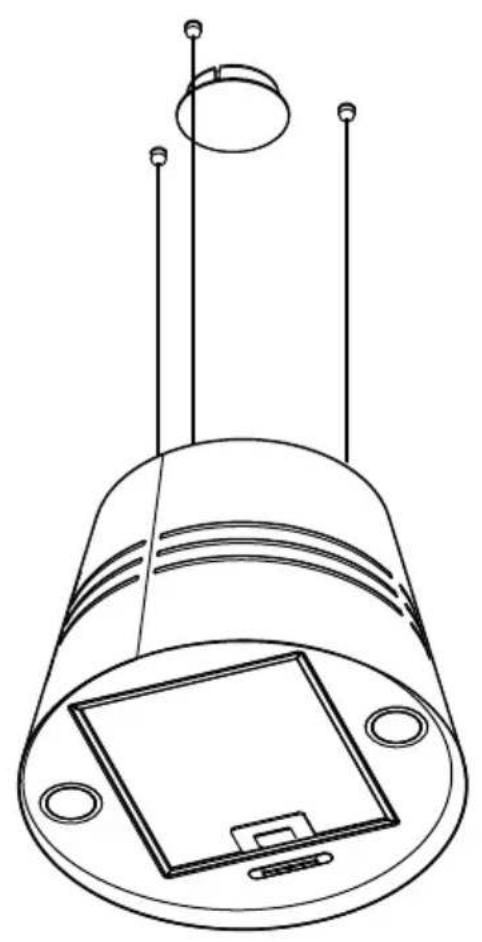

• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar. Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt. Montering M1: Denna typ av fläkt skall fixeras i taket. Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Funktion Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

A. Strömbrytare belysning ON/OFF. B. Strömbrytare ON/OFF och val av hastighet 1 (vid små mängder ånga och matos) B+C. Val av hastighet 2 (vid medelstora mängder ånga och matos) B+D. Val av hastighet 3 (vid stora mängder ånga och matos) Anm.: om fläkten är aktiv i medelhastighet eller i max hastighet går det att stänga av sugningen med knapp B(på/av) utan att också avmarkera knapp C eller knapp D, när du aktiverar fläkten igen på knapp B(på/av) i detta förhållande, kommer sugningen att starta igen med den hastighet som användes i föregående användning.55 Underhåll Rengöring Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen ! Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL ! Fettfilter Fig. 35 Detta suger upp fettpartiklar som bildas i samband med matlagningen. Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga. När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder. Kolfilter Fig. 34 Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen. Kolfiltret kan rengöras varannan månad i varmt vatten med lämpligt rengöringsmedel eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen). Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter. Byt ut dynan vart tredje år och varje gång filten skadats.

• Montering Installera kolfiltret på fettfiltrets baksida och fixera med 4 stänger. Varning! Stängerna följer med kolfiltrets förpackning och inte med fläkten.

• Följ instruktionerna i omvänd ordning för att montera bort filtret.

RENGÖRING OCH UNDERHÅLL AV APPARATEN Vi rekommenderar er att använda Clearit rengöringsprodukter för att underhålla apparaten.

Yrkesmännens erfarenhet till privatpersonernas tjänst

Clearit erbjuder professionella produkter och lösningar för att utföra ett dagligt underhåll av köksapparater och kök. Hos er återförsäljare finner ni dessa produkter samt hela linjen med tillbehör och förbrukningsvaror. Byte av Lampor Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi. Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%. Belysningssystemet kan inte bytas ut av användaren, kontakta kundtjänst vid felfunktion.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC - UK SI 2013 No.3113 beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Apparat utformad, testad och tillverkad i enlighet med:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.56 Funktionsstörningar FEL LÖSNINGAR Fläkten fungerar inte... Kontrollera att :

• fläkten är strömförsedd.

• en hastighet är vald. Fläkten fungerar otillfredsställande ... Kontrollera att :

• den valda motorhastigheten är tillräcklig för den befintliga mängden rök och ångor.

• Köket är tillräckligt ventilerat för att tillåta ett luftintag.

• Avledningsrörsystemet på fläkten orsakar effektivitetsförsämring. Kontakta en auktoriserad tekniker.

• Kolfiltret inte är igengrott (fläktversion med recirkulation). Fläkten stängdes av under den normala funktionen. Kontrollera att :

• inga strömbortfall förekommer.

• att inte det enpoliga avstängningsskyddet aktiverats.

Service efter försäljningen

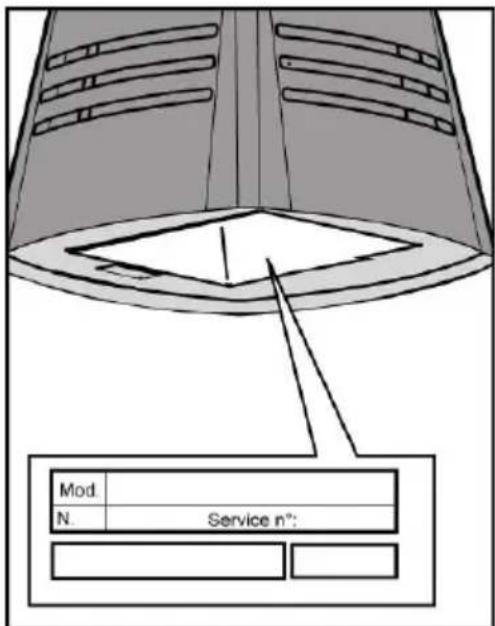

• INGREPP Eventuella tekniska serviceingrepp på apparaten skall utföras av en kvalificerad tekniker med auktorisation från generalagenten för apparaten. Ange alltid apparatens identifikationsdata i samband med beställning av service (modell, typ, serienummer). Dessa uppgifter finns på märkplåten (se figuren under).M1 M21x 1x
