K3 Power Control Home - Högtryckstvätt Kärcher - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Märke	Kärcher
Modell	K3 Power Control Home
Mått (L × B × H)	297 × 280 × 677 mm
Vikt	5,4 kg
Strömförsörjning	Nät 230 V, 6 A, 50-60 Hz
Arbetstryck	8 MPa (80 bar)
Max. tillåtet tryck	12 MPa (120 bar)
Vattenflöde	5,5 l/min (max 6,3 l/min)
Rengöringsmedelsflöde	0,3 l/min
Trycknivåer	HÅRD, MEDIUM, MJUK, MIX
Inkluderade lansar	Rotabuse Power Control-lans (HÅRD) och Vario Power-lans (HÅRD / MEDIUM / MJUK / MIX)
Pistol	Power Control högtryckspistol med inbyggd tryckindikering
Auto-Stop-funktion	Ja
Säkerhetslås	Ja (på högtryckspistolen)
Frostskydd	Ja (töm helt före förvaring)
Vattenanslutning	Anslutning till vattenledning, max tryck 1,2 MPa, max temperatur 40°C
Rekommenderat vattenfilter	Ja (tillbehör Kärcher art.nr. 4.730-059)
Rengöringsmedelsbehållare	Inbyggd, kapacitet ej angiven
Ljudnivå	Tryck: 74 dB(A) / Effekt: 90 dB(A)
Skyddsklass	IPX5
Elektrisk skyddsklass	II
Garanti	Enligt landets villkor (se bruksanvisning)
Mobilapplikation	KÄRCHER Home & Garden App

Vanliga frågor - K3 Power Control Home Kärcher

Hur använder man rengöringsmedel med K3 Power Control Home?

Använd lansen Power Control Vario Power och vrid den till position MIX tills 'MIX' visas. Fyll rengöringsmedelsbehållaren, stäng den och sätt i den. Sprej rengöringsmedel på en torr yta, låt verka utan att torka, skölj sedan med högtrycksstråle. Efter användning, skölj apparaten med rent vatten i 30 sekunder.

Vad gör man om apparaten inte bygger upp tryck?

Kontrollera först att vattenkranen är helt öppen och att flödet är tillräckligt. Rensa silen i vattenanslutningen med en plattång. Lufta apparaten: slå på apparaten utan lans, tryck på pistolens avtryckare tills vattnet kommer ut utan luftbubblor, sätt sedan tillbaka lansen.

Hur rengör man vattenfiltret?

Koppla bort apparaten. Ta bort kopplingen från vattenanslutningen, ta ut silen med en plattång, rengör den under rinnande vatten och sätt tillbaka den. Kontrollera att den inte är skadad innan du sätter tillbaka.

Hur förvarar man apparaten efter användning?

Släpp avtryckaren, stäng vattenkranen, tryck på pistolens avtryckare i 30 sekunder för att släppa ut trycket, lås avtryckaren, stäng av strömmen och dra ur kontakten. Separera slang och lans, förvara slangen och kabeln på apparatens krokar.

Kan jag använda en vanlig trädgårdsslang?

Ja, använd en förstärkt trädgårdsslang med minst 1/2 tum (13 mm) diameter och minst 7,5 m längd. Anslut den till kopplingen på vattenanslutningen. Använd inte snabbkoppling med Aquastop på apparaten, men du kan använda en på kranen.

Hur byter man lans?

För att ta bort lansen, vrid den 90° och dra. För att sätta på en ny, för in den i högtryckspistolen och vrid 90° tills den klickar på plats. Se till att den är ordentligt fastsatt.

Varför startar inte apparaten?

Kontrollera att huvudströmbrytaren är på 'I/ON' och att stickkontakten är isatt. Tryck på pistolens avtryckare för att starta. Om inget händer, kontrollera säkringen (10 A trög) och nätsladden. Se kapitlet Felsökning i bruksanvisningen.

Hur skyddar man apparaten mot frost?

Töm apparaten helt: stäng av vattentillförseln, ta bort högtrycksslangen, slå på apparaten 'I/ON' och vänta max 1 minut tills inget vatten kommer ut. Förvara apparaten och tillbehör i ett frostfritt utrymme.

Vad är maxtrycket?

Arbetstrycket är 8 MPa (80 bar). Maximalt tillåtet tryck är 12 MPa (120 bar). Överskrid inte denna gräns.

Var hittar jag reservdelar?

Använd endast originaltillbehör och reservdelar från Kärcher. Besök www.kaercher.com eller kontakta en auktoriserad återförsäljare. Bruksanvisningen rekommenderar även appen KÄRCHER Home & Garden för kontakt med service.

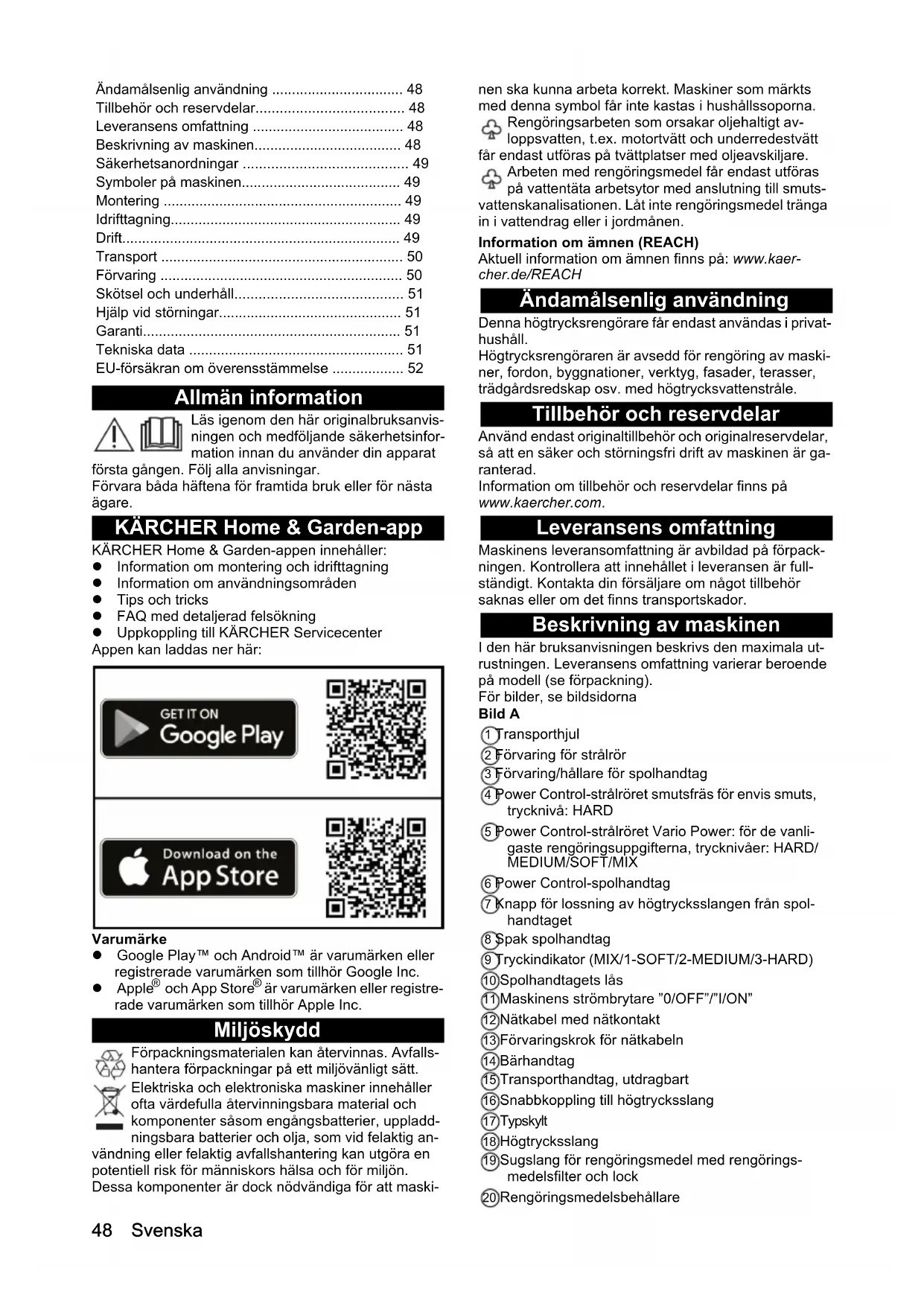

BRUKSANVISNING K3 Power Control Home Kärcher

⑫Nettilslutningsledning med netstik

Skader forårsaket av skittent vann

Ändamålsenlig användning 48

Tillbehör och reservdelar.... 48

Leveransens omfattning 48

Beskrivning av maskinen.... 48

Säkerhetsanordningar 49

Symboler på maskinen.... 49

Montering 49

Idrifttagning....49

Drift....49

Transport 50

Förvaring 50

Skötsel och underhåll.... 51

Hjälp vid störningar.... 51

Garanti....51

Tekniska data 51

EU-försäkran om överensstämmelse 52

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat

första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

KÄRCHER Home & Garden-app

KÄRCHER Home & Garden-appen innehåller:

• Information om montering och idrifttagning

● Information om användningsområden

- Tips och tricks

- FAQ med detaljerad felsökning

- Uppkoppling till KÄRCHER Servicecenter

Appen kan laddas ner här:

Varumärke

- Google Play™ och Android™ är varumärken eller registrerade varumärken som tillhör Google Inc.

- Apple ^ och App Store ^ är varumärken eller registrerade varumärken som tillhör Apple Inc.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maski-

nen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten, t.ex. motortvätt och underredestvätt får endast utföras på tvättplatser med oljeavskiljare.

Arbeten med rengöringsmedel får endast utföras på vattentäta arbetsytor med anslutning till smutsvattenskanalisationen. Låt inte rengöringsmedel tränga in i vattendrag eller i jordmånen.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.de/REACH

Ändamålsenlig användning

Denna högtrycksrengörare får endast användas i privat-hushåll.

Högtrycksrengöraren är avsedd för rengöring av maskiner, fordon, byggnationer, verktyg, fasader, terasser, trädgårdsredskap osv. med högtrycksvattenstråle.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Beskrivning av maskinen

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell (se förpackning).

För bilder, se bildsidorna

Bild A

①Transporthjul
② Förvaring för strålrör
③ Förvaring/hållare för spolhandtag
④ Power Control-strålröret smutsfräs för envis smuts, trycknivå: HARD
⑤ Power Control-strålröret Vario Power: för de vanligaste rengöringsuppgifterna, trycknivåer: HARD/MEDIUM/SOFT/MIX

⑥ Power Control-spolhandtag

⑦ Knapp för lossning av högtrycksslangen från spolhandtaget

⑧ Spak spolhandtag

⑨ Tryckindikator (MIX/1-SOFT/2-MEDIUM/3-HARD)

⑩Spolhandtagets lås

⑪ Maskinens strömbrytare "0/OFF"/"I/ON"

⑬Förvaringskrok för nätkabeln

14 Bärhandtag

⑯Snabbkoppling till högtrycksslang

⑰Typskylt

⑱Högtrycksslang

⑲Sugslang för rengöringsmedel med rengöringsmedelsfilter och lock

20 Rengöringsmedelsbehållare

②1 Vattenanslutning med inbyggd sil

22 Koppling för vattenanslutning

24* Tvättborste, lämplig för arbete med rengöringsmedel

25* Skummunstycke för kraftfullt rengöringsskum

26*Behållare för rengöringsmedel

* tillval, ** behövs dessutom

Säkerhetsanordningar

⚠FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig.

Ändra eller förbikoppla aldrig säkerhetsanordningar.

Maskinens strömbrytare

Strömbrytaren förhindrar att maskinen startas av miss- tag.

Spolhandtagets lås

Spärren låser spolhandtaget spak och förhindrar att ma- skinen startas av misstag.

Automatiskt stopp

När handtaget på spolhandtaget släpps kopplas högtryckspumpen från av en tryckbrytare som stoppar högtrycksstrålen. När man trycker in handtaget kopplas pumpen till igen.

Symboler på maskinen

Rikta inte högtrycksstrålen mot personer, djur, aktiv elektrisk utrustning eller mot själva maskinen.

Skydda maskinen mot frost.

Maskinen får inte anslutas direkt till drickvattennätet.

Montering

För bilder, se bildsidorna.

Montera de lösa delarna på maskinen före idrifttagningen.

Montera hjulen

1. Montera hjulen på maskinen och fäst dem.

Bild B

Montera handtagen

1. Fäst transporthandtaget.

2. Fäst bärhandtaget.

Bild C

Försluta rengöringsmedelstanken

1. Förslut rengöringsmedelstanken med locket. Bild D

Montera kopplingen för vattenanslutningen

1. Skruva fast kopplingen för vattenanslutningen på maskinens vattenanslutning.

Bild E

Idrifttagning

1. Ställ maskinen på ett jämnt underlag.

2. Stick in högtrycksslangen i snabbkopplingen tills den hakar fast med ett hörbart klick.

Bild F

1. Stick in högtrycksslangen i spolhandtaget tills den hakar fast med ett hörbart klick.

Hänvisning

Var noga med att nippeln ligger rätt.

Bild G

1. Dra i högtrycksslangen för att kontrollera att allt sitter ordentligt.

2. Anslut nätkontakten till uttaget.

Vattenförsörjning

Anslutningsvärden, se typskylten eller kapitel Tekniska data.

Beakta vattenleverantörens anvisningar och föreskrifter.

OBSERVERA

Skador på grund av förorenat vatten

Föroreningar i vattnet kan skada pumpen eller tillbehören.

Som skydd rekommenderar KÄRCHER att man använder vattenfilter (specialtillbehör, artikelnummer 4.730-059).

Anslutning till vattenledningen

OBSERVERA

Slangkoppling med Aquastop på maskinens vattenanslutning

Skador i pumpen

Använd aldrig en slangkoppling med Aquastop på ma- skinens vattenanslutning.

Du kan använda en Aquastop-koppling på vattenkranen.

1. Stick in trädgårdsslangen i kopplingen för vattenanslutning.

2. Anslut trädgårdsslangen till vattenledningen.

3. Öppna vattenkranen helt.

Bild H

Drift

OBSERVERA

Om maskinen inte genererar något tryck inom 2 minuter stänger du av den och går till väga enligt informationen i kapitlet Hjälp vid störningar.

Power Control System

När man arbetar med ett Power Control-strålrör visar tryckindikatorn på spolhandtaget den inställda tryckni-vån.

Hänvisning

Materialens känslighet kan variera mycket beroende på ålder och skick. Rekommendationerna utgör därför endast information och inget ansvar kan utkrävas.

Hänvisning

Vid drift med ytrengöringsmedel och annat tillbehör är tryckindikatorn inte tillförlitlig.

Indikering	Trycknivå Rekommenderas för t.ex.
	HARD Stenter	rasser bestående av stenläggning eller frilagda plattor, asfalt, metallytor, trädgårdsredskap (skottkärra, spade etc.)
	MEDIUM Bilar	/motorcyklar, tegelytor, putsade väggar, plastmöbler
	SOFT Träytor, cyklar, sandsten-ytor, rottingmöbler
	MIX Drift med	rengöringsmedel

Drift med högtryck

OBSERVERA

Skador på lackerade eller känsliga ytor

Ytor skadas om strålavståndet är för kort eller om ett olämpligt strålrör används.

Håll alltid ett lägsta strålavständ på 30 cm när du rengör lackerade ytor.

Rengör inte bildäck, lack eller känsliga ytor som trä med smutsfräsen.

1. Stick in strålröret i spolhandtaget och fäst det genom att vrida det 90°.

Bild I

1. Starta maskinen ("I/ON").
2. Lås upp spolhandtagets spak.
3. Tryck in spolhandtagets spak. Maskinen slås på.
4. Vrid Power Control-strålröret Vario Power tills önskad trycknivå visas på tryckindikatorn.

Användning med tvättborste

OBSERVERA

Lackskador

Skador på ytor på grund av smutsiga tvättborstar Kontrollera att tvättborstarna är fria från smuts och övriga partiklar innan du sätter in dem.

Hänvisning

När du använder tvättborstar arbetar maskinen med lågtryck. Därför kan rengöringsmedel blandas med.

1. Stick in tvättborsten i spolhandtaget och fäst den genom att vrida den 90°.

Drift med rengöringsmedel

⚠️FARA

Ej överensstämmelse med säkerhetsdatabladet

Allvarliga maskinskador på grund av felaktig användning av rengöringsmedlet

Observera tillverkarens säkerhetsblad, särskilt anvisningarna om personlig skyddsutrustning.

Hänvisning

Rengöringsmedlet kan endast användas vid lågtryck.

Hänvisning

KÄRCHER-rengöringsmedel garanterar ett störningsfritt arbete. Låt oss ge dig råd eller beställ vår katalog eller våra informationsblad om rengöringsmedel.

1. Fyll på rengöringsmedelstanken med rengöringsmedelslösningen. Observera doseringsangivelsen på rengöringsmedlets förpackning. Bild J
2. Förslut rengöringsmedelstanken med locket. Bild D
3. Haka i rengöringsmedelstanken i maskinen.
4. Använd strålröret Vario Power.
5. Vrid strålröret mot "MIX" tills "MIX" visas på spolhandtaget. Under drift blandas rengöringsmedelslösningen in i vattenstrålen.
6. Använd skummunstycket vid behov.

a Anslut skummunstycket till rengöringsmedelsflaskan.

Bild K

b Stick in skummunstycket i spolhandtaget och fäst det genom att vrida det 90°.

Rekommenderad rengöringsmetod

1. Spruta sparsamt med rengöringsmedel på den torra ytan och låt verka (inte torka).
2. Spola bort den upplösta smutsen med högtrycksstrålen.

Efter drift med rengöringsmedel

1. Spola maskinen i 30 sekunder med klart vatten.

Stoppa driften

1. Släpp spolhandtagets spak.
   Om spaken släpps stängs maskinen av. Högtrycket i systemet bibehålls.
2. Lås spolhandtagets spak.
3. Placera spolhandtaget med strålröret i parkeringsposition.
4. Stäng av maskinen vid arbetspauser över 5 minuter "0/OFF".

Bild L

Avsluta driften

⚠FÖRSIKTIGHET

Tryck i systemet

Skador på grund av vatten som sprutar ut okontrollerat under högtryck

Högtrycksslangen ska bara lossas från spolhandtaget eller från maskinen när det inte finns något tryck i systemet.

1. Släpp spolhandtagets spak.
2. Stäng vattenkranen.

3. Tryck in spolhandtagets spak i 30 sekunder. Det återstående trycket i systemet reduceras.

4. Släpp spolhandtagets spak.

5. Lås spolhandtagets spak.
6. Koppla från maskinen från vattenförsörjningen.
7. Stäng av maskinen "0/OFF".
8. Dra ut strömkontakten ur uttaget.

Transport

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport.

Bära maskinen

1. Lyft maskinen på bärhandtaget och bär den.

Dra i maskinen

1. Töm rengöringsmedelstanken.
2. Säkra maskinen så att den inte kan glida eller tippa.

Förvaring

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid förvaring.

Förvara maskinen

1. Parkera maskinen på ett jämnt underlag.

2. Lossa strålrörets från spolhandtaget.

3. Tryck på frånskiljningsknappen på spolhandtaget och lossa högtrycksslangen från spolhandtaget.

4. Skruva av högtrycksslangen från apparaten.
5. Förvara högtrycksslangen på apparaten.
6. Förvara nätkabeln och tillbehöret på apparaten.
   Observera ytterligare information före längre förvaring, se kapitlet Skötsel och underhåll.

Frotskydd

OBSERVERA

Frostrisk

Maskiner som inte har tömts helt kan förstöras på grund av frost.

Töm maskinen och tillbehöret helt.

Skydda maskinen mot frost.

Följande måste uppfyllas:

• Maskinen har kopplats bort från vattenförsörjningen.
• Högtrycksslangen har tagits bort.
• Starta maskinen "I/ON".
• Vänta högst 1 minut tills det inte längre kommer ut vatten ur högtrycksanslutningen.
• Stäng av maskinen.
• Förvara maskinen med alla tillbehör i frostsäkert utrymme.

Skötsel och underhåll

⚠️FARA

Risk för elektriska stötar

Skador vid beröring av strömförande delar

Stäng av maskinen.

Maskinen är underhållsfri, dvs. inga regelbundna underhållsarbeten behöver genomföras.

Rengöra silen i vattenanslutningen

OBSERVERA

Skadad sil i vattenanslutningen

Skador på maskinen på grund av vattenförorening Kontrollera om silen är skadad innan du sätter in den i vattenanslutningen.

Rengör vid behov silen i vattenanslutningen.

1. Ta bort kopplingen på vattenanslutningen.
2. Dra ut silen med en plattång.
3. Rengör silen under rinnande vatten.

Bild M

1. Sätt silen i vattenanslutningen.

Rengöra rengöringsmedelsfiltret

Rengör rengöringsmedelsfiltret före längre förvaring.

1. Dra av filtret från sugslangen för rengöringsmedlet.
2. Rengör filtret under rinnande vatten.

Bild N

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här kontaktar du auktoriserad kundtjänst.

⚠️FARA

Risk för elektriska stötar

Skador vid beröring av strömförande delar

Stäng av maskinen.

Maskinen fungerar inte

1. Tryck in spolhandtagets spak. Maskinen slås på.

2. Kontrollera om den angivna spänningen på typskylten överensstämmer med strömkällans spänning.

3. Kontrollera att nätkabeln inte är skadad.

Inget tryck skapas i maskinen

Vattentillförseln är för låg

1. Öppna vattenkranen helt.
2. Kontrollera att vattentillflödet levererar tillräcklig mängd vatten.

Silen i vattenanslutningen är smutsig.

1. Dra ut silen i vattenanslutningen med en plattång.
2. Rengör silen under rinnande vatten.

Det finns luft i maskinen.

1. Avlufta maskinen:

a Starta maskinen utan anslutet strålrör i högst 2 minuter.
b Tryck in spolhandtaget och vänta tills vattnet kommer ut ur spolhandtaget utan luftbubblor.
c Anslut stålröret.

Kraftiga tryckvariationer

1. Rengör högtrycksmunstycket:

a Ta bort smuts från munstyckshålen med en nål.
b Skölj högtrycksmunstycket framifrån med vatten.

1. Kontrollera vattentillflödesmängden.

Maskinen otät

1. En lätt otäthet på maskinen är normalt. Kontakta auktoriserad kundtjänst om det finns stora otätheter.

Rengöringsmedel sugs inte in

1. Använd Vario Power-strålröret och vrid det till "MIX".
2. Rengör filtret på sugslangen för rengöringsmedel.
3. Kontrollera att sugslangen för rengöringsmedel inte är knäckt.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

Tekniska data

Elanslutning
Spänning	V
Fas ~ 1
Frekvens Hz 50-60
Strömförbrukning A 6
Kapslingsklass		IPX5
Skyddsklass		II
Nätsäkring (trög)	A 10
Vattenanslutning
Tilloppstryck (max.)	MPa	1,2
Tilloppstemperatur (max.)	°C	40
Tilloppsmängd (min.)	l/min	8
Effektdata maskin
Drifttryck	MPa	8
Max. tillåtet tryck	MPa	12
Transportmängd, vatten	l/min	5,5
Transportmängd, maximalt	l/min	6,3
Transportmängd, rengöringsme-del	l/min	0,3
Spolhandtagets rekylkraft	N	12

Mått och vikter

Typisk arbetsvikt kg 5,4

Längd mm 297

Bredd mm 280

Höjd mm 677

Fastställda värden enligt EN 60335-2-79

Hand-arm-vibrationsvärde m/s	^2	<2,5
Osäkerhet K m/s	^2	0,6
Ljudtrycksnivå L_pA	dB(A) 74
Osäkerhet K_pA	dB(A) 2
Ljudeffektsnivå L_WA + Osäkerhet K_WA	dB(A) 90

Med förbehåll för tekniska ändringar.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Högtryckstvätt

Typ: 1.676-xxx

Gällande EU-direktiv

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Tillämpade harmoniserade standarder

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Tillämpad konformitetsbedömningsprocedur

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt: 87

Garanterad: 90

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H. Jenner

Dokumentationsbefullmäktigad: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
