DSXGS80 - Bilradio SONY - Gratis bruksanvisning och manual
Hitta enhetens manual gratis DSXGS80 SONY i PDF-format.
| Produkttyp | Bilradio |
| Märke | Sony |
| Modell | DSX-GS80 |
| Mått (b × h × d) | Cirka 178 × 50 × 177 mm |
| Vikt | Cirka 1,0 kg |
| Strömförsörjning | Fordonsbatteri 12 V DC (negativ jord) |
| Nominell strömförbrukning | 10 A |
| Maximal uteffekt | 100 W × 4 (vid 2 Ω / 4 Ω) |
| FM-radio | 87,5 – 108,0 MHz (EUROPA) ; FM1/FM2 : 87,5 – 108,0 MHz, FM3 : 65 – 74 MHz (RYSKLAND) |
| AM/LW-radio | 531 – 1602 kHz (AM) ; 153 – 279 kHz (LW) |
| USB-spelare | USB-portar fram (1 A) och bak (1,5 A) ; kompatibilitet MP3, WMA, AAC, WAV, FLAC |
| Bluetooth | Version 3.0, profiler A2DP, AVRCP, HFP, PBAP, SPP |
| Kompatibilitet iPhone/iPod | iPhone XR till iPhone 5s, iPod touch 5:e/6:e generationen, iPod nano 7:e generationen |
| Handsfree-funktion | Inbyggd mikrofon för Bluetooth-samtal |
| EXTRA BASS | Basförstärkning med inställningar [1], [2], [OFF] |

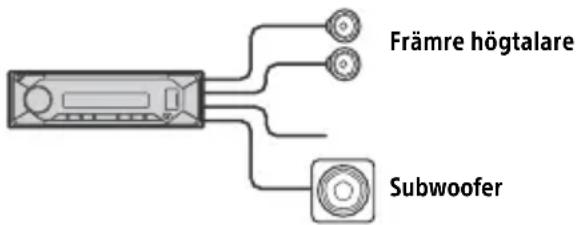

| Ljudutgångar | Fram, bak, subwoofer (RCA) |
| Frontpanel | Avtagbar för stöldskydd |
| Installation | I instrumentbräda, vinkel < 30° |
| Underhåll | Rengöring av kontakter med bomullspinne |
| Säkerhet | AUTO OFF-funktion för att undvika batteriurladdning ; använd inte nära brandfarliga gaser |
| Förpackningens innehåll | Monteringsram, frigöringsnycklar, dekorbricka, skruvar, hylsa, strömkabel, mikrofon, sockel, dubbelhäftande tejp |
Vanliga frågor - DSXGS80 SONY
Användarfrågor om DSXGS80 SONY
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Bilradio i PDF-format gratis! Hitta din manual DSXGS80 - SONY och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. DSXGS80 av märket SONY.
BRUKSANVISNING DSXGS80 SONY
Se sidan 6 for att avbryta demonstrationsvisningen (DEMO).

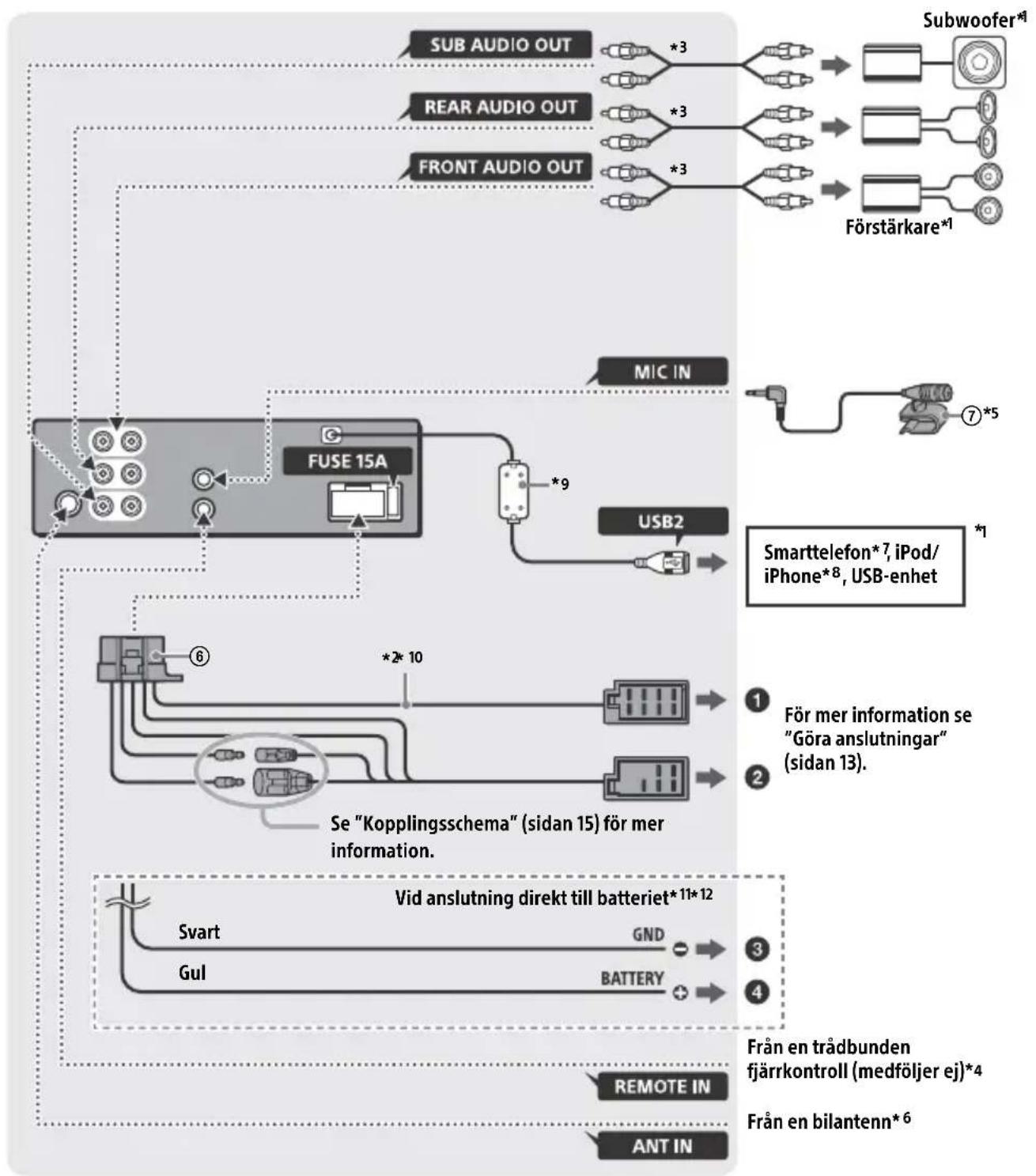

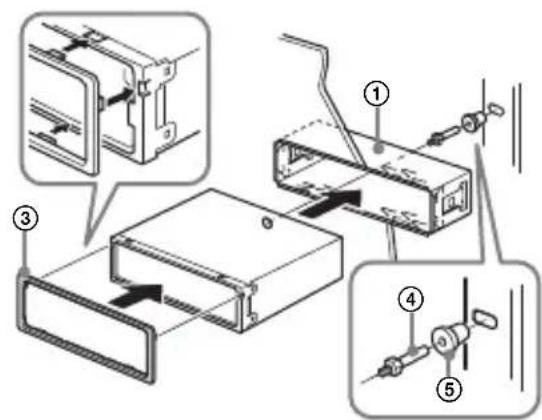

Se sidan 11 for anslutning/installation.

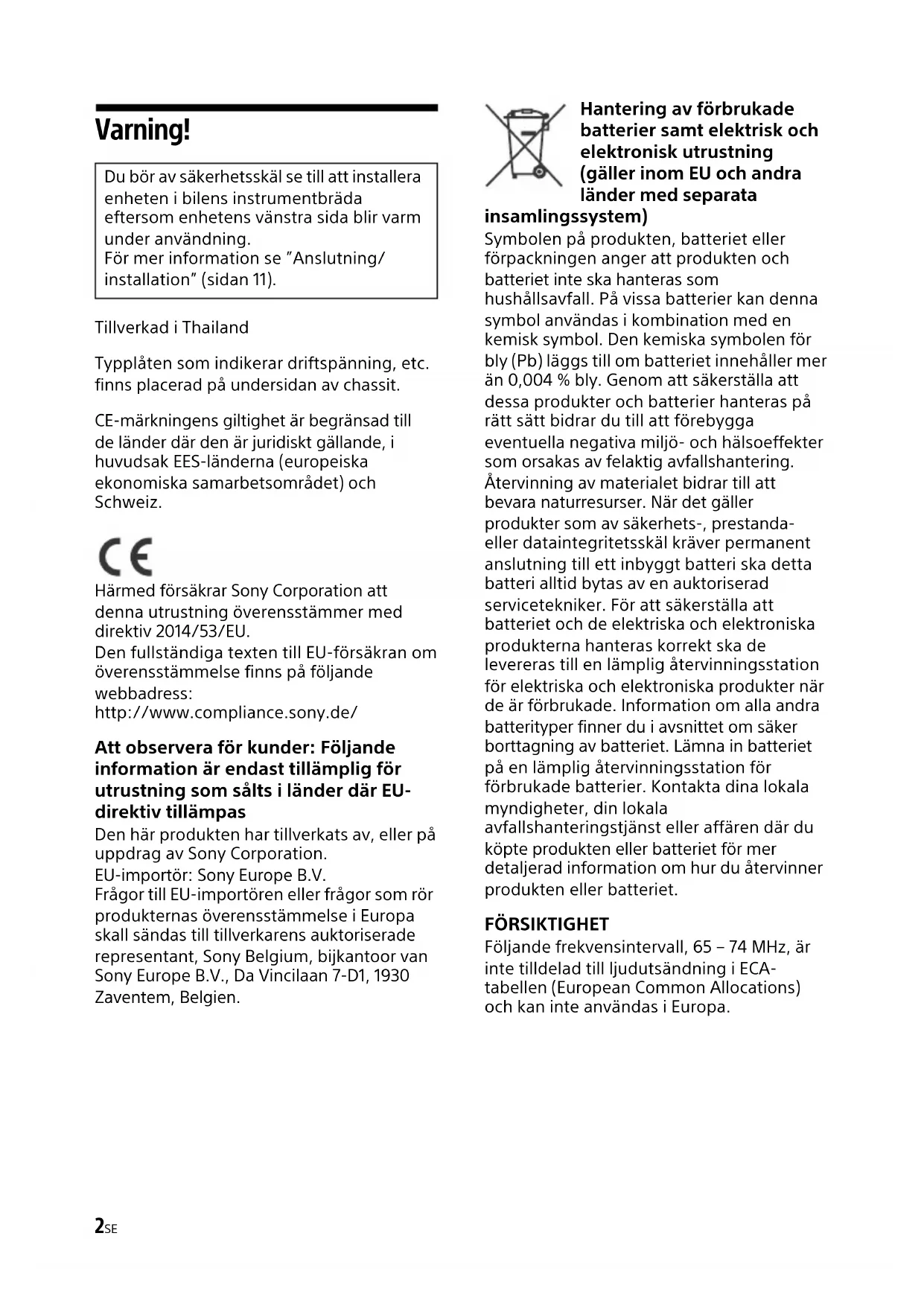

Warning
Du bör av säkerhetsskäl se till att installera enheten i bilens instrumentbräda eftersom enhetens vänstra sida blir varm under användning.
För mer information se "Anslutning/installation" (sidan 11).
Tillverkad i Thailand
Typplåten som indikerar driftspänning, etc. finns placerad på undersidan av chassit.
CE-märkningens giltighet är begränsad till de länder där den är juridiskt gällande, i huvudsak EES-länderna (europeiska ekonomiska samarbetsområdet) och Schweiz.
CE
Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/EU.
Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress:
http://www.compliance.sony.de/
Att observera för kunder: Följande information är endast tillämplig för utrustning som sålts i länder där EU-direktiv tillämpas
Den här produkten har tillverkats av, eller på uppdrag av Sony Corporation.
EU-importör: Sony Europe B.V.
Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.
Hantering av förbrukade batterier samt elektrisk och elektronisk utrustning (gäller inom EU och andra länder med separata
insamlingssystem)
Symbolen på produkten, batteriet eller förpackningen anger att produkten och batteriet inte ska hanteras som hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för bly (Pb) läggs till om batteriet innehåller mer än 0,004 % bly. Genom att säkerställa att dessa produkter och batterier hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som orsakas av felaktig avfallshantering. Återvinning av materialet bidrar till att bevara naturresurser. När det gäller produkter som av säkerhets-, prestanda- eller dataintegritetsskäl kräver permanent anslutning till ett inbyggt batteri ska detta batteri alltid bytas av en auktoriserad servicetekniker. För att säkerställa att batteriet och de elektriska och elektroniska produkterna hanteras korrekt ska de levereras till en lämplig återvinningsstation för elektriska och elektroniska produkter när de är förbrukade. Information om alla andra batterityper finner du i avsnittet om säker borttagning av batteriet. Lämna in batteriet på en lämplig återvinningsstation för förbrukade batterier. Kontakta dina lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten eller batteriet för mer detaljerad information om hur du återvinner produkten eller batteriet.
FÖRSIKTIGHET
Följande frekvensintervall, 65 – 74 MHz, är inte tilldelad till ljudutsändning i ECA-tabellen (European Common Allocations) och kan inte användas i Europa.
Varning om bilens tändningslås inte har något ACC-läge
Se till att ställa in AUTO OFF-funktionen. Enheten stängs av helt och automatiskt efter en inställd tid efter att enheten stängts av och klockan visas (dvs. håll OFF intryckt i 1 sekund), vilket förhindrar att batteriet utarmas. Om du inte ställer in AUTO OFF-funktionen måste du hålla OFF intryckt tills visningen försvinner varje gång du vrider av tändningen.
Friskrivning gällande tjänster som erbjuds av tredje part
Tjänster som erbjuds av tredje part kan komma att ändras, upphävas eller avslutas utan föregående meddelande. Sony har inget ansvar när det gäller dessa situationer.
Viktigt meddelande!
Försiktighet
SONY SKALL UNDER INGA OMSTÄNDIGHETER HÅLLAS ANSVARIGT FÖR EVENTUELLA OAVSIKTLIGA, INDIREKTA ELLER PÅFÖLJANDE SKADOR ELLER ANDRA SKADOR INKLUSIVE, MEN UTAN BEGRÄNSNING FÖR, UTEBLIVEN VINST, FÖRLRADE INTÄKTER, DATAFÖRLUST, MINSKAD ANVÄNDNING AV PRODUKTEN ELLER EVENTUELL TILLHÖRANDE UTRUSTNING, DRIFTAVBROTT OCH KÖPARENS TID SOM RELATERAR TILL ELLER UPPSTÅR PÅ GRUND AV ANVÄNDNINGEN AV DENNA PRODUKT, DESS MASKINVARA OCH/ ELLER PROGRAMVARA.
Kära kund! Denna produkt innehåller en radiosändare. Enligt UNECE-bestämmelserna nr. 10 kan en fordonstillverkare ålägga vissa villkor för installation av radiosändare i fordon. Kontrollera fordonets bruksanvisning eller kontakta fordonstillverkaren eller återförsäljaren innan du installerar denna produkt i fordonet.
Nödsamtal
Denna BLUETOOTH-handsfree för bil och den elektroniska enheten som är ansluten till handsfree drivs via radiosignaler, mobila och fasta nätverk samt användarprogrammerad funktion, vilket inte kan garantera anslutning under alla förhållanden. Du bör därför inte enbart förlita dig på en elektronisk enhet för nödvändig kommunikation (t.ex. vid medicinska nödsituationer).
Om BLUETOOTH-kommunikation
- Mikrovågor som sänds från en BLUETOOTH-enhet kan påverka funktionen hos elektronisk medicinsk utrustning. Stäng av denna enhet och andra BLUETOOTH-enheter på följande platser, eftersom det finns risk för att de orsakar olyckor.
– Där lättantändlig gas förekommer: sjukhus, tåg, flygplan och bensinstationer
– I närheten av automatiska dörrar och brandlarm - Denna enhet klarar de säkerhetskrav som ingår i BLUETOOTH-standarden för att skapa en säker anslutning när trådlös BLUETOOTH-teknik används, men tänk på att inställningarna kan vara gjorda så att säkerheten inte räcker. Var försiktig vid kommunikation med trådlös BLUETOOTH-teknik.
- Vi kan inte hållas ansvariga för eventuellt informationsläckage som uppstått under BLUETOOTH-kommunikation.
Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare.

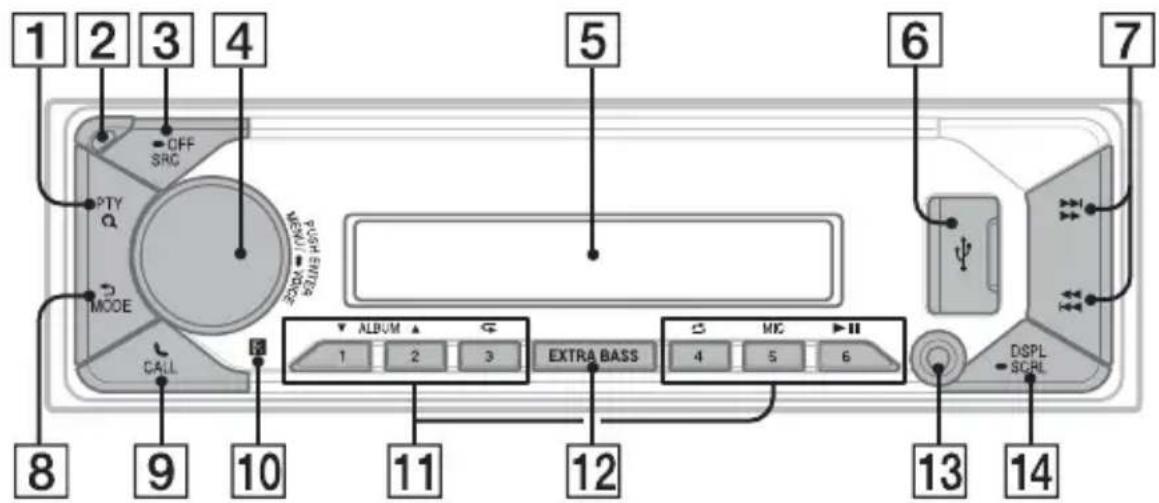

Guide till delar och kontroller
Huvudenhet
Frontpanel borttagen (innerpanel)
1 PTY (programtyp)
Väljer PTY i RDS.
Q (sök)
Växlar till sökläget under uppspelning.
(Ej tillgängligt när en USB-enhet i
Android™-läge eller en iPod ansluts.)
2 Frigöringsknapp för frontpanel
3 SRC (källa)
Slår på strömmen.
Ändrar källan.
OFF
Håll intryckt i 1 sekund för att stänga av källan och visa klockan.
Håll intryckt i minst 2 sekunder för att stänga av strömmen och teckenfönstret.
4 Kontrollratt
Justerar volymen.
PUSH ENTER
Bekräftar det valda alternativet.
Tryck på SRC, vrid och tryck sedan för att ändra källa (tidsbegränsning på 2 sekunder).
MENU
Inställningsmenyn öppnas.
VOICE
Håll intryckt i minst 2 sekunder för att aktivera röstuppringning,
röstigenkänning (endast Android-smarttelefoner) eller Siri-funktionen (endast iPhone).
5 Teckenfönster
6 USB-port
7 ( S E E K - / + )
Ställer automatiskt in radiostationer. Håll intryckt för manuell inställning.
I◄◄/►►l (föregående/nästa)
◄◄/►► (snabbspolning bakåt/snabbspolning framåt)
8 ←(tillbaka)
Återgår till föregående visning.
MODE
Väljer radioband eller funktionslägen.
9 CALL
Aktiverar samtalsmenyn. Ta emot/avsluta ett samtal.
Håll intryckt i minst 2 sekunder för att växla BLUETOOTH-signalen.
10 Mottagare för fjärrkontrollen
11 Sifferknappar (1 till 6)
Tar emot förinställda radiostationer. Håll intryckt för att lagra stationer.
ALBUM ▼/▲
Hoppar över ett album för ljudenheten. Håll intryckt för att hoppa över flera album i följd.
(Ej tillgängligt när en USB-enhet i Android-läge eller en iPod ansluts.)
← (repetera)
(Ej tillgängligt när en USB-enhet i Android-läge ansluts.)
(blanda)
(Ej tillgängligt när en USB-enhet i Android-läge ansluts.)
MIC
Justerar mikrofoninställningarna.
▶II (uppspelning/paus)
12 EXTRA BASS
Förstärker basljudet synkroniserat med volyminställningen.
Tryck för att ändra EXTRA BASS-inställningen: [1], [2], [OFF].
13 AUX-ingång
14 DSPL (teckenfönster)
Ändrar visningsalternativen.
- SCRL (bläddra)
Håll intryckt för att bläddra bland visningsalternativ.
15 RESET (innerpanel)
Startar om enheten (tryck med t.ex. en kulspetspenna).
Grundläggande funktioner
Ta bort frontpanelen
Du kan ta bort frontpanelen på denna enhet för att förhindra stöld.
1 Håll OFF ① intryckt tills enheten stängs av, tryck på frigöringsknappen för frontpanelen ②, dra sedan panelen mot dig för att ta bort den.
Koppla samman med en BLUETOOTH-enhet
När en BLUETOOTH-enhet ansluts för första gången krävs en ömsesidig registrering (som kallas "ihopparning"). Genom ihopparningen kan denna enhet och andra enheter känna igen varandra. Denna enhet kan ansluta två BLUETOOTH-enheter (två mobiltelefoner eller en mobiltelefon och en ljudenhet).
1 Tryck på MENU, vrid och tryck sedan på kontrollratten för att välja [BLUETOOTH] → [PAIRING] → [DEVICE 1]/[DEVICE 2]*.
blinkar när enheten befinner sig i standbyläge för ihopparning.
* [DEVICE 1] eller [DEVICE 2] ändras till namnet på ihopparad enhet när ihopparningen är genomförd.
2 Utför ihopparning på BLUETOOTH-enheten för att identifiera denna enhet.
3 Välj namnet på din modell som visas i BLUETOOTH-enhetens teckenfönster*.
När ihopparningen är gjord lyser med ett fast sken.
* Om du måste ange en kodnyckel på BLUETOOTH-enheten anger du [0000].
Avbryta demonstrationsläget
Du kan avbryta demonstrationsvisningen som visas när källan är av och klockan visas.
1 Tryck på MENU, vrid kontrollratten för att välja [GENERAL], tryck sedan på den.
2 Vrid kontrollratten för att välja [DEMO], tryck sedan på den.
3 Vrid kontrollratten för att välja [DEMO-OFF], tryck sedan på den. Inställningen är nu genomförd.
4 Tryck två gånger på (tillbaka). Teckenfönstret återgår till normalt mottagnings-/uppspelningsläge.
Uppdatera den fasta programvaran
Se supportsidan på det bakre omslaget och följ sedan anvisningarna online för att uppdatera den fasta programvaran.
Obs!
Ta inte bort USB-enheten under uppdateringen.
Initiera enheten
Genom att initiera enheten försvinner inställningen av klockan och alla inställningar som sparats i minnet för säkerhetskopiering. [INITIALIZE] visas endast när källan är inaktiverad och klockan visas.
1 Tryck på MENU, vrid kontrollratten för att välja [GENERAL], tryck sedan på den.
2 Vrid kontrollratten för att välja [INITIALIZE], tryck sedan på den.
3 Vrid kontrollratten för att välja [INIT-YES], tryck sedan på den.
Obs!
Initiera enheten innan enheten kasseras för att förhindra informationsläckage från telefonen.
Ställa in område/region
När enheten har initierats visas inställningsskärmen för område/region.
1 Tryck på ENTER när [AREA] visas. Området/regionen som är inställd visas.
2 Vrid kontrollratten för att välja [EUROPE] eller [RUSSIA], tryck sedan på den.
3 Vrid kontrollratten för att välja [YES] eller [NO], tryck sedan på den.
Om inställningen för område/region ändras initieras enheten och därefter visas klockan.
Denna inställning kan konfigureras i den allmänna inställningsmenyn.
Övrig information
- Lämna inte frontpanelen eller ljudenheter på instrumentbrädan.
- När enheten slås på matas antennen ut automatiskt.
- Undvik att skvätta vätska på enheten.

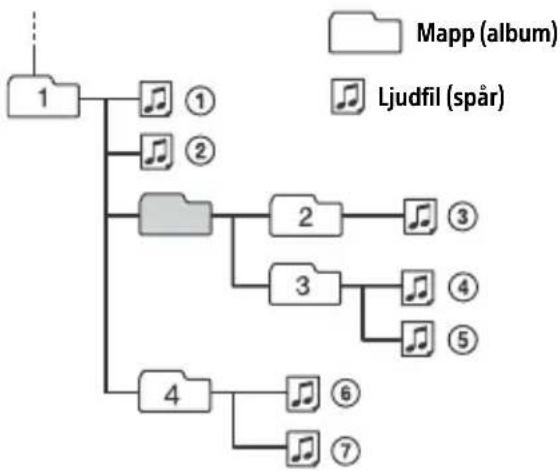

Uppspelningsordning för ljudfiler
Om iPod
- Du kan ansluta till följande iPod-modeller. Uppdatera dina iPod-enheter med den senaste programvaran innan användning.
Kompatibla iPhone/iPod-modeller
| Kompatibel modell | Bluetooth® USB |
| iPhone XR √ | √ |
| iPhone Xs max √ | √ |
| iPhone Xs √ | √ |
| iPhone X √ | √ |
| iPhone 8 √ | √ |
| iPhone 8 Plus √ | √ |
| iPhone 7 √ | √ |
| iPhone 7 Plus √ | √ |
| iPhone SE √ | √ |
| iPhone 6s √ | √ |
| Kompatibel modell | Bluetooth® | USB |
| iPhone 6s Plus √ | √ | |
| iPhone 6 √ | √ | |
| iPhone 6 Plus √ | √ | |
| iPhone 5s √ | √ | |
| iPhone 5c √ | √ | |
| iPhone 5 √ | √ | |
| iPhone 4s √ | √ | |
| iPod touch (6:e generationen) | √ | √ |
| iPod touch (5:e generationen) | √ | √ |
| iPod nano (7:e generationen) | √ |
- Användning av "Made for Apple"-märket betyder att ett tillbehör har utformats för anslutning specifikt till Apple-produkter som identifieras på märket och har certifierats av utvecklaren att uppfylla Apples standarder vad gäller prestanda. Apple är inte ansvarig för enhetens funktion eller överensstämmelse med säkerhets- och myndighetsstandard. Om detta tillbehör används med en Appleprodukt kan det påverka den trådlösa prestandan.
Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare.
Underhåll
Rengöra anslutningarna
Undvik att röra direkt vid anslutningarna. Det kan hända att enheten inte fungerar som den ska om anslutningarna mellan enheten och frontpanelen inte är rena. För att förhindra detta tar du bort frontpanelen (sidan 5) och rengör anslutningarna med en bomullspinne. Tryck inte för hårt. Annars kan det hända att anslutningarna skadas.
Av säkerhetsskäl bör du inte ta bort frontpanel medan du kör fordonet.
Specifikationer
Radio
FM
Inställningsfrekvens:
När [AREA] är inställt på [EUROPE]: 87,5 MHz – 108,0 MHz
När [AREA] är inställt på [RUSSIA]:
FM1/FM2: 87,5 MHz – 108,0 MHz (vid steg om 50 kHz)
FM3: 65 MHz – 74 MHz (vid steg om 30 kHz)
Användningskänslighet: 8 dBf
Signal-till-brus-förhållande: 73 dB
Separation: 50 dB vid 1 kHz
AM/LW
Inställningsfrekvens:
Maximalt antal identifierbara filer (spår): 10 000
Kompatibelt AOA-protokoll (Android Open Accessory): 2.0
Motsvarande kodec:
MP3 (.mp3)
Bithastighet: 8 kbps – 320 kbps (stöd för VBR (variabel bithastighet))
Samplingsfrekvens: 16 kHz – 48 kHz
WMA (.wma)
Bithastighet: 32 kbps – 192 kbps (stöd för VBR (variabel bithastighet))
Samplingsfrekvens: 32 kHz, 44,1 kHz, 48 kHz
AAC (.m4a, .mp4)
Bithastighet: 8 kbps – 320 kbps
Samplingsfrekvens: 11,025 kHz – 48 kHz
WAV (.wav)
Bitdjup: 16-bitars
Samplingsfrekvens: 44,1 kHz, 48 kHz
FLAC (.flac)
Bitdjup: 16-bitars, 24-bitars
Samplingsfrekvens: 44,1 kHz, 48 kHz
Filsystem som stöds: FAT16, FAT32
Trådlös kommunikation
*1 Den faktiska räckvidden varierar beroende på faktorer som hinder mellan enheter, magnetfält runt mikrovågsugnar, statisk elektricitet, mottagningskänslighet, antennens prestanda, operativsystem, programvara m.m.
*2 BLUETOOTH-standardprofiler visar användningsområdet för BLUETOOTH-kommunikation mellan enheter.
Förstärkardel
Utgång: högtalarutgångar
Högtalarimpedans: 2 Ω/4 Ω – 8 Ω
Maximal uteffekt: 100 W × 4 (vid 2 Ω/4 Ω)
Allmänt
Strömkrav: bilbatteri på 12 V DC (negativ jordning)
Märkströmförbrukning: 10 A
Mått:
Ca. 178 mm × 50 mm × 177 mm (b/h/d)

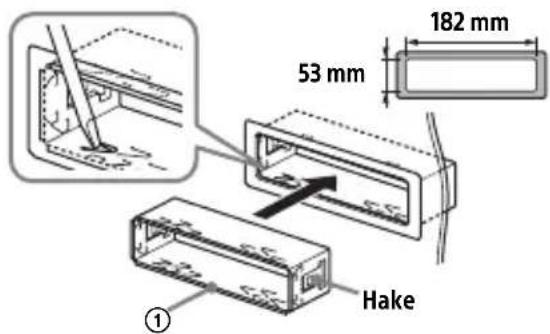

Monteringsmått:
Ca. 182 mm × 53 mm × 160 mm (b/h/d)
Vikt: Ca. 1,0 kg
Förpackningens innehåll:
Huvudenhet (1)
Delar för installation och anslutningar (1 uppsättning)
Be din återförsäljare om mer information.
Rätt till ändring av design och specifikationer förbehålles.
Upphovsrätt
Märket Bluetooth® och dess logotyper är registrerade varumärken som tillhör Bluetooth SIG, Inc. och användning av sådana märken sker på licens från Sony Corporation. Andra varumärken och varunamn tillhör respektive ägare.
Windows Media är antingen ett registrerat varumärke eller ett varumärke som tillhör Microsoft Corporation i USA och/eller andra länder.
Denna produkt är skyddad av viss immateriell egendomsrätt som tillhör Microsoft Corporation. Användning eller distribution av sådan teknik utanför produkten är inte tillåten utan licens från Microsoft eller ett auktoriserat Microsoft-dotterbolag.
Apple, iPhone, iPod, iPod nano, iPod touch och Siri är varumärken som tillhör Apple Inc., registrerat i USA och i andra länder.
Android är ett varumärke som tillhör Google LLC.
libFLAC
Upphovsrätt (C) 2000-2009 Josh Coalson Upphovsrätt (C) 2011-2013 Xiph.Org Foundation
Vidaredistribution och användning i källform och binärform, med eller utan modifiering, är tillåten förutsatt att följande villkor är uppfyllda:
– Vidaredistribution av källkoden måste behålla ovanstående upphovsrättsinformation, denna lista med villkor och följande ansvarsfriskrivning.
– Vidaredistribution i binärform måste reproducera ovanstående upphovsrättsinformation, denna lista med villkor och följande ansvarsfriskrivning i dokumentationen och/eller andra material som levereras med distributionen.
- Varken namnet på Xiph.org Foundation eller namnen på bidragsgivare får användas för att godkänna eller marknadsföra produkter som härrör från denna programvara utan specifikt skriftligt tillstånd.
DENNA PROGRAMVARA LEVERERAS AV UPPHOVSRÄTTINNEHAVARE OCH BIDRAGSGIVARE "I BEFINTLIGT SKICK" OCH UTTRYCKLIGA ELLER UNDERFÖRSTÄDDA GARANTIER, INKLUSIVE, MEN INTE BEGRÄNSADE TILL, UNDERFÖRSTÄDDA GARANTIER FÖR SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST SYFTE FÖRNEKAS. UNDER INGA OMSTÄNDIGHETER SKA STIFTELSEN ELLER BIDRAGSGIVARE HÅLLAS ANSVARIGA FÖR EVENTUELLA DIREKTA, INDIREKTA, OAVSIKTLIGA, SÄRSKILDA, EXEMPLARISKA ELLER PÅFÖLJANDE SKADOR (INKLUSIVE, MEN INTE BEGRÄNSAT TILL, KÖP AV ERSÄTTNINGSVAROR ELLER -TJÄNSTER, UTEBLIVEN ANVÄNDNING, DATAFÖRLUST ELLER UTEBLIVEN VINST, ELLER AVBROTT I VERKSAMHETEN) OAVSETT ORSAK OCH ANSVARSTEORI, NÄR DET GÄLLER KONTRAKT, STRIKT ANSVAR ELLER SKADESTÄND (INKLUSIVE FÖRSUMBARHET ELLER ANNAT) SOM PÅ NÅGOT SÄTT KAN UPPSTÅ VID ANVÄNDNINGEN AV DENNA PROGRAMVARA, ÄVEN OM MÖJLIGHETEN FÖR SÅDAN SKADA HAR PÅTALATS.
Anslutning/installation
Försiktighet
- Dra alla jordade kablar till en gemensam jordningspunkt.
- Låt inte kablarna fastna under en skruv eller i rörliga delar (t.ex. sätesrälsen).
- För att undvika kortslutning måste du vrida av bilens tändning innan anslutningar görs.
- Anslut nätkablarna ⑥ till enheten och högtalarna innan de ansluts till nätkontakten.
- Av säkerhetsskäl bör du isolera eventuella lösa kablar som inte ansluts med eltejp.
- Välj monteringsplatsen med omsorg så att inte enheten stör din normala körning.
- Undvik att installera enheten på platser där det finns mycket damm, smuts, kraftiga vibrationer eller höga temperaturer, t.ex. i direkt solljus eller i närheten av varmluftsutsläpp.
- Använd bara de medföljande fästena för en trygg och säker installation.
Notering gällande nätkabeln (gul)
När denna enhet ansluts tillsammans med andra stereokomponenter måste amperetalet för bilkretsen, som enheten är ansluten till, vara högre än summan för varje komponents säkringsstyrka.
Anmärkning om installation i bilar med startstoppsystem
Enheten kan startas om när motorn startas via startstoppsystemet. Stäng i sådana fall av bilens startstoppsystem.
Justera monteringsvinkeln till mindre än 30°.
Lista över delar för installation
① Monteringshylsa (1) ② Frigöringsnycklar (2)
③ Avslutningslist (1) ④ Fästskruv (1)
⑤ Bussning (1) ⑥ Nätkablar (1)
⑦ Mikrofon (1) ⑧ Monteringsplatta (1)
⑨ Dubbelsidig tejp (1)
- Denna lista över delar innehåller inte allt i förpackningen.
- Monteringshylsan ① och avslutningslisten ③ är monterad på enheten vid leverans. Använd frigöringsnycklarna ② för att ta bort monteringshylsan ① från enheten, innan enheten installeras. För mer information se "Ta bort avslutningslisten och monteringshylsan" (sidan 16).
- Behåll frigöringsnycklarna ② för framtida användning eftersom de kommer att behövas om du monterar bort enheten från bilen.
Anslutning
*1 Medföljer ej
*2 Högtalarimpedans: 4 Ω till 8 Ω × 4
*3 RCA-stiftkabel (medföljer ej)
*4 Använd en adapter för en trådbunden fjärrkontroll (medföljer ej) beroende på vilken typ av bil du har. Mer information om att använda trådbunden fjärrkontroll finns under "Använda den trådbundna fjärrkontrollen" (sidan 16).
*5 Dra mikrofonkabeln så att den inte hindrar din körning, oavsett om den används eller inte. Fäst kabeln med t.ex. en klämma om den dras på golvet där du har fötterna. Mer information om att installera mikrofonen finns under "Installera mikrofonen" (sidan 15).
*6 Använd en adapter (medföljer ej) om antennanslutningen inte passar, beroende på vilken typ av bil du har.
*7 Det krävs en lämplig kabel (medföljer ej) för att ansluta en smarttelefon direkt till huvudenheten.
*8 Använd USB-anslutningskabeln för iPod (medföljer ej) för att ansluta en iPod/iPhone.
*9 Ferrithylsa
*10 Använd högtalare som har en strömingångskapacitet på minst 50 W RMS. Vi rekommenderar användning av Sony XB-seriens fullskaliga högtalare.
*11 Om amperetalet för den säkring som används i bilen är 10 A, bör strömanslutning ske direkt till batteriet för att undvika kortslutning.
*12 Innan anslutning måste nätkablarnas ⑥ gula och svarta kablar arrangeras.
Göra anslutningar
Om du har en antenn utan reläbox kan det hända att antennen skadas om du ansluter enheten via nätkablarna ⑥.
① Till bilens högtalaranslutning
| 1 | Bakre högtalare(höger)/svartrandig | ⊕ | Lila |
| 2 | |||
| 3 | F r ä m re högtalare(höger) | ⊕ | Grå |
| 4 | |||
| 5 | F r ä m re högtalare(vänster) | ⊕ | Vit |
| 6 | |||
| 7 | Bakre högtalare(vänster) | ⊕ | Grön |
| 8 | Grön-/svartrandig |
② Till bilens nätkontakt
| 12 | kontinuerlig strömförsörjning | Gul |
| 13 | antenn/ förstärkarkontroll (REM OUT) | Blå-/ vitrandig |
| 14 | växlad strömförsörjning belysning | Orange-/ vitrandig |
| 15 | växlad strömförsörjning | Röd |
| 16 | jordning Svart |
Vid anslutning direkt till batteriet
Om amperetalet för den säkring som används i bilen är 10 A, bör strömanslutning ske direkt till batteriet för att undvika kortslutning.
③ till en metalldel i bilen
④ till en positiv batterikontakt
Obs!
- Trots anslutning till bilens nätkabel kan det hända att enhetens fulla prestanda inte utnyttjas på grund av otillräcklig strömkapacitet. Upprätta i sådana fall anslutningen direkt till batteriet.

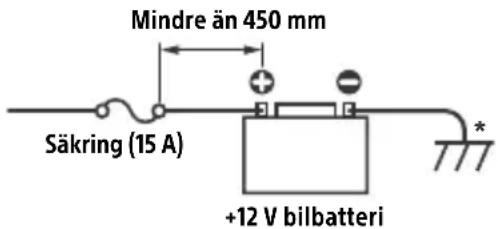

- Alla strömkablar som är anslutna till batteriets positiva kontakt bör säkras inom 450 mm från batteriets kontakt och innan de leds genom metall.
- Se till att bilbatteriets kablar som är anslutna till bilen (jordning till chassi)* har ett kabelmått som åtminstone är likvärdigt med huvudströmkabeln ansluten mellan batteriet och huvudenheten.
- En spänning på minst 15 A leds via systemet under drift med full effekt. Se därför till att kablarna som ska anslutas till +12V- och GND-terminalerna på denna enhet är av minst 14-gauge (AWG-14) eller har en genomskärningsyta på minst 2 mm ^2 . När parallell högtalaranslutning upprättas ska kablar som är av minst 12-gauge (AWG12) eller kablar som har en genomskärningsyta på minst 3,5 mm ^2 användas.
Om du har frågor eller problem gällande anslutning, vänligen kontakta återförsäljaren för mer information.
Minnesbehållningsanslutning
När den gula strömkabeln är ansluten kommer strömförsörjning alltid att ske till minneskretsen även när tändningen är avstängd.
Ansluta högtalarna
- Stäng av enheten innan högtalarna ansluts.
- Använd högtalare med en impedans på 2 Ω eller en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada.
Direktanslutning av subwoofer
Du kan använda en subwoofer utan förstärkare när den är ansluten till en bakre högtalarkabel.
Ställ in [SUBW MODE] under [SUBW DIRECT] på [1] till [3], för att aktivera anslutningen.
Obs!
- Du måste förbereda bakre högtalarkablar.
- Använd en subwoofer med en impedans på 2 Ω eller en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada.

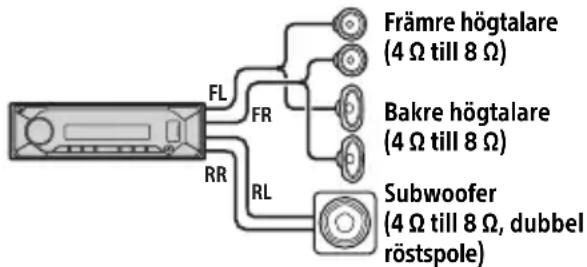

Högtalaranslutning för uppspelning med hög volym
Du kan ansluta fronthögtalaren parallellt för uppspelning med hög volym.
För denna anslutning:
- Ställa in [SPEAKER LOAD] under [GENERAL] till [2 OHM].
- Anslut subwoofern till höger och vänster bakre högtalarkablar eller använd en subwoofer med dubbel röstspole och mellan 4 Ω och 8 Ω impedans.
Obs!
- När en subwoofer med dubbel röstspole används eller en subwoofer används genom att ansluta till höger och vänster bakre högtalarkablar, bör du se till att ställa in [SPEAKER LOAD] under [GENERAL] till [2 OHM].
- För att använda högtalarens potential bör anslutning ske direkt till batteriet (sidan 14).
Kopplingsschema
Kontrollera bilens nätkontakt och passa in kabelanslutningarna korrekt beroende på vilken bil du har.
Nätkontakt
Vanlig anslutning
| 12 | kontinuerlig strömförsörjning | Gul |
| 15 | växlad strömförsörjning | Röd |
När positionerna för röd och gul kabel kastas om
| 12 | växladströmförsörjning | Gul |
| 15 | kontinuerligströmförsörjning | Röd |
Med bil utan ACC-läge
Anslut enheten till bilens strömförsörjning när du passat in kontakterna och växlat strömförsörjningskablar på rätt sätt. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta bilåterförsäljaren.

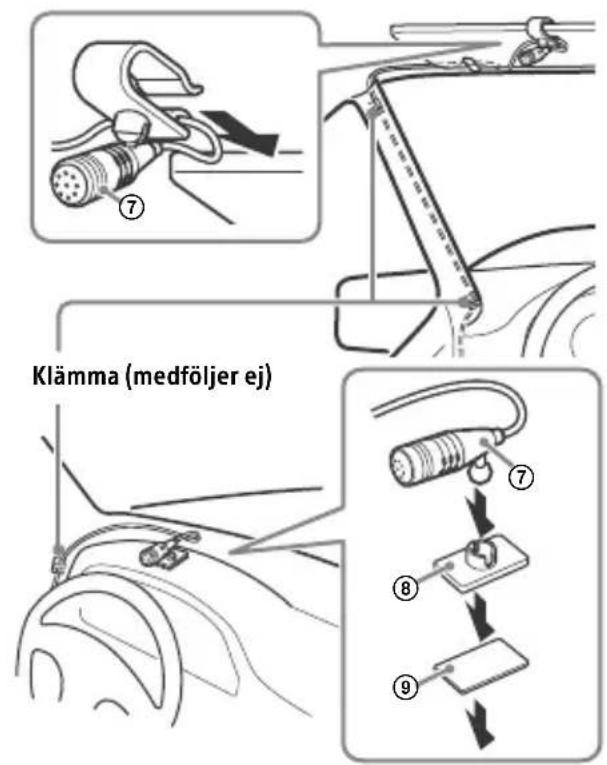

Installera mikrofonen
Du måste installera mikrofonen för att fånga upp din röst vid handsfreesamtal ⑦.
Försiktighet
- Det är extremt farligt om kabeln viras runt rattstången eller växelspaken. Se till att inte kabeln och andra delar hindrar din körning.
- Kontakta affären där du köpte denna enhet eller bilåterförsäljaren före installation om det finns krockkuddar eller annan stötdämpande utrustning i din bil.
Obs!
- Vid installation på instrumentbrädan måste du ta bort skärmklämman från mikrofonen ⑦, sedan ansluta monteringsplattan ⑧ till mikrofonen ⑦.
- Rengör ytan på instrumentbrädan med en torr trasa innan du fäster den dubbelsidiga tejpen ⑨.
Använda den trådbundna fjärrkontrollen
1 För att aktivera den trådbundna fjärrkontrollen ställer du in [STRG CONTROL] under [STEERING] på [PRESET].
Installation
Ta bort avslutningslisten och monteringshylsan
Ta bort avslutningslisten ③ och monteringshylsan ① från enheten, innan enheten installeras.

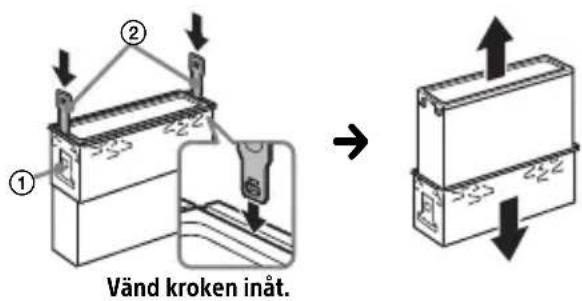

1 Nyp tag i avslutningslistens ③ båda kanter och dra den sedan rakt ut.
2 Sätt i de båda frigöringsnycklarna ② tills de klickar på plats och dra ner monteringshylsan ①, dra sedan upp enheten för att separera.
Montera enheten på instrumentbrädan
Se till att hakarna på båda sidorna om monteringshylsan ① är böjda inåt 2 mm, innan installationen sker.
FÖRSIKTIGHET
Vidrör inte enhetens vänstra sida när den tas bort från instrumentbrädan. Kylflänsen på enhetens vänstra sida är fortfarande varm direkt efter användning.
1 Placera monteringshylsan ① inuti instrumentbrädan, böj sedan klorna utåt för en snäv passform.
2 Montera enheten på monteringshylsan ①, installera sedan avslutningslisten ③.
- Om hakarna är raka eller böjda utåt går det inte att montera enheten på ett säkert sätt och den kan fjädra ur sin position.
- Se till att de 4 hakarna på avslutningslisten ③ sitter som de ska i spåren på enheten.
Ta bort och montera frontpanelen
För mer information se "Ta bort frontpanelen" (sidan 5).
Initiera enheten
För mer information se "Initiera enheten" (sidan 7).
Byte av säkring
Se till att använda en säkring som stämmer med det amperetal som står på den ursprungliga säkringen, när du byter säkring. Om säkringen skjuter, kontrollera
strömanslutningen och byt säkringen. Om säkringen skjuter igen efter bytet kan det hända att det är ett invändigt fel. Kontakta i sådana fall din närmaste Sony-återförsäljare.
Български
Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/EU.
Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress:
http://www.compliance.sony.de/
Türkçe
Om du har några frågor eller för den senaste supportinformationen om denna produkt, se webbplatsen nedan:
Registrera din produkt online nu på:
https://www.sony.eu/mysony
Help Guide (online manual)
Hjälpguide (handbok på Internet)
För att få mer information kan du besöka följande webbplats och se ditt enhetsnamn som visas nedan.
DSX-GS80(EUR)
