BRUKSANVISNING IPE84571IB AEG

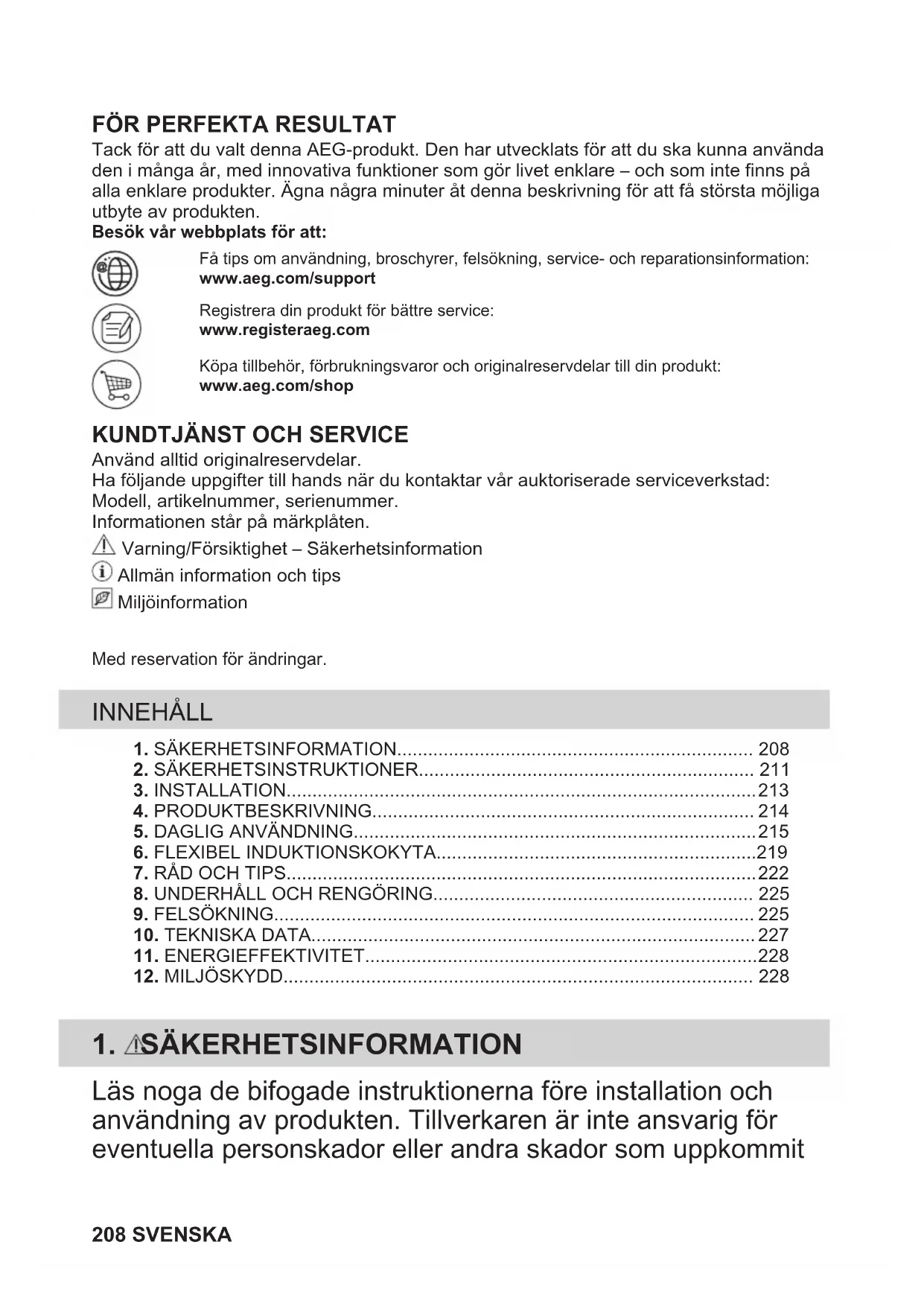

SV Bruksanvisning | Inbyggnadshäll 208

Tack för att du valt denna AEG-produkt. Den har utvecklats för att du ska kunna använda den i många år, med innovativa funktioner som gör livet enklare – och som inte finns på alla enklare produkter. Ägna några minuter åt denna beskrivning för att få största möjliga utbyte av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.aeg.com/support

Registrera din produkt för bättre service: www.registeraeg.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.aeg.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

Varning/Försiktighet – Säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 208

2. SÄKERHETSINSTRUKTIONER.... 211

3. INSTALLATION....213

4. PRODUKTBESKRIVNING....214

5. DAGLIG ANVÄNDNING....215

6. FLEXIBEL INDUKTIONSKOKYTA....219

7. RÅD OCH TIPS....222

8. UNDERHÅLL OCH RENGÖRING.... 225

9. FELSÖKNING....225

10. TEKNISKA DATA....227

11. ENERGIEFFEKTIVITET....228

12. MILJÖSKYDD.... 228

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit

som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska hållas under uppsikt så att de inte leker med produkten och.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

- WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.

• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• Rök är en indikation på överhettning. En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.
• WARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.
• FÖRSIKTIGHETSÄTGÄRDER! Tillagningsprocessen måste övervakas En kort tillagningsprocess måste övervakas kontinuerligt.
• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de kan bli heta.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Efter användning ska hällen stängas av med kontrollen. Förlita dig inte på kokkärlsdetektorn.
• Om keramik-/glasytan är sprucken ska produkten stängas av nätsladden dras ur. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador eller skador på produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Minsta avständ till andra produkter ska beaktas.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt orsakar att den sväller.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en låda:
• Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet.
  – Se till att avståndet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm.
• Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

2.2 Elektrisk inkoppling

WARNING!

Risk för brand och elektriska stötar.

- Alla elektriska anslutningar ska utföras av en behörig elektriker.

• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd korrekt kabel för den elektriska huvudledningen.
• Förhindra trassel avseende kabeln för den elektriska huvudledningen.
• Se till att ett skydd mot elchock är installerat.
• Använd klämman för dragavlastning på kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ta bort allt förpackningsmaterial, märkningsetiketter och skyddsfilm (om tillämpligt) före första användning.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• När du lägger maten i het olja kan den stänka.
• Använd inte aluminiumfolie eller andra material mellan kokytan och kokkärlet, såvida inte annat anges av tillverkaren av denna maskin.
• Använd endast tillbehör som rekommenderas av tillverkaren för denna maskin.

WARNING!

Risk för brand och explosion.

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.

- Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten.

• Låt inte heta kokkärl stå på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Kokkärl av gjutjärn eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna före rengöring.
• Använd inte vattenspray och ånga för att rengöra produkten.
• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte skrovliga föremål, grova rengöringsdynor, lösningsmedel eller metallföremål, om inte annat anges.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta din kommun för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ....

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

• Hällen är försedd med en nätkabel.
• För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår temperaturer på 90 °C eller högre. Kontakta ett auktoriserat servicecenter.
  Nätkabeln får endast bytas ut av en behörig elektriker.

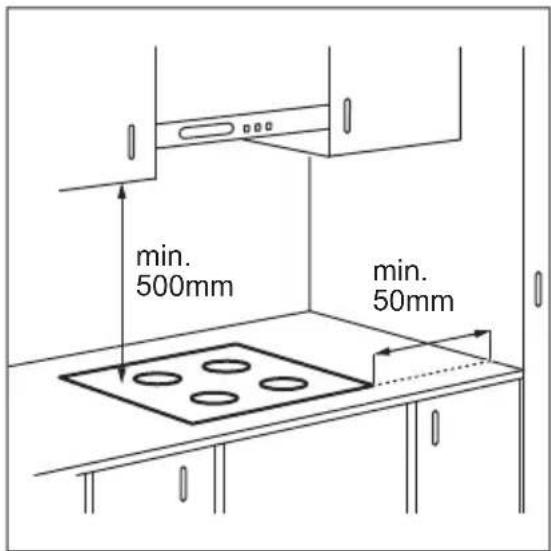

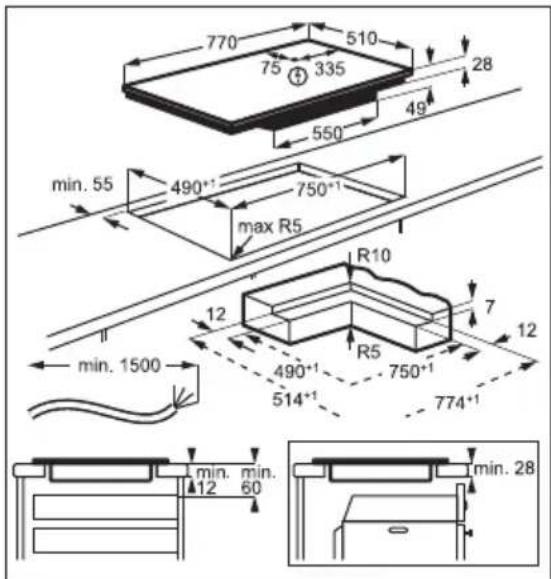

3.4 Montering

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avständ mellan produkterna.

Om produkten har installerats ovanför en låda kan hållens ventilation värma upp det som förvaras i lådan när hällen används.

770 510 75 335 28 550 49 min. 55 490°¹ 750°¹ max R5 R10 12 7 12 min. 1500 490°¹ 750°¹ 514°¹ 774°¹ min. min. 12 60 min. 28

min. 28 mm

Se videoguiden "Så installerar du din induktionshäll från AEG – skarvlös installation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

1 Induktionskokzon
2 Kontrollpanel
3 Flexibel induktionskokyta bestående av fyra sektioner

4.2 Beskrivning av kontrollpanelen

6 88 - ○ + 0 1 2 3 4 5 6 7 8 9 P 88 - ○ + 0 1 2 3 4 5 6 7 8 9 P 5 4 3 2 1 11 9 88 - ○ + 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P 88 - ○ +

För att se kontrollpanelen och zonpositionerna aktivera produkten med ①

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion Beskrivning
1	➊	PÅ / AV (ON/OFF) För att aktivera och avaktivera hällen.
2	➌	Hob ^2 Hood För att aktivera och inaktivera manuellt läge för funktionen.
3	||	Paus För att aktivera och avaktivera funktionen.
4	+/-	- För att öka eller minska tiden.
5	➌	- För att ställa in timerfunktionen.
6	- Timerdisplay För att visa tiden i minuter.

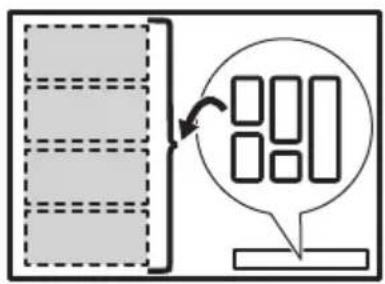

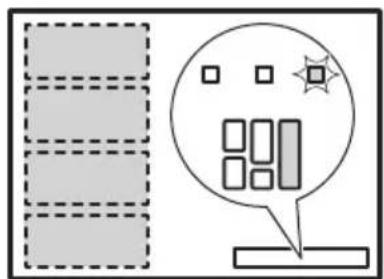

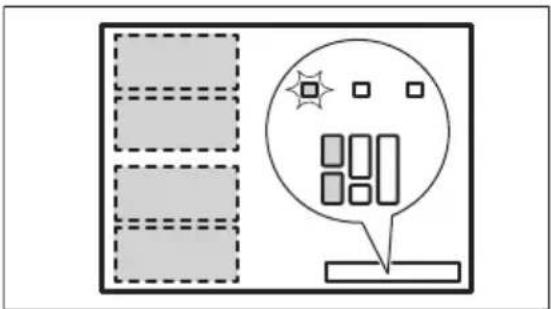

7	➂	FlexiBridge (Flexible Bridge) För att växla mellan funktionens tre lägen.
8	➎	PowerSlide För att aktivera och avaktivera funktionen.
9	- Inställningslist För inställning av värmeläge.
10	P	PowerBoost För att aktivera funktionen.
11	➍	Knapplås / Barnlås För att låsa / låsa upp kontrollpanelen.

4.3 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

≡ / ∈ Så länge indikatorn lyser finns det risk för brännskador från restvärme.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme.

Indikatorerna = / F visas när en kokzon är varm. Indikatorerna visar nivån på

restvärmen för de kokzoner du använder för närvarande.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

5. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Aktivera och avaktivera

Tryck på Ⓛ1 sekund för att sätta på eller stänga av hällen.

Kontrollpanelen tänds när du har aktiverat hällen och släcks när du avaktiverat hällen. När hällen är avaktiverad kan du bara se ⏻

5.2 Automatisk avstängning

Funktionen stänger av hållen automatiskt om:

• du har inte placerat något kokkärl på hällen inom 50 sekunder,
• du har inte ställt in värmeläget inom 50 sekunder efter att du har ställt på kokkärlet,
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). När en ljudsignal hörs stängs hällen av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du stänger inte av en kokzon eller ändrar värmeläget. Efter en viss tid stängs hållen av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter

1 - 2 6 timmar

3 - 4 5 timmar

5 4 timmar

6 - 9 1,5 timmar

5.3 Använda kokzonerna

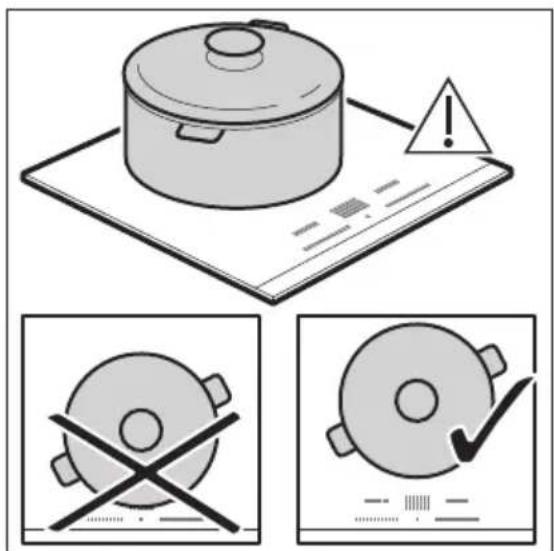

FÖRSIKTIGHET!

Placera inga heta kokkärl på kontrollpanelen. Det finns risk för att man skadar de elektroniska delarna.

Ställ kokkärlet i mitten av vald kokzon. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

När kokkärlet har detekterats visas värmeinställning 0.

5.4 Värmeinställning

0 1 2 5 6 7 8 9 P

1. Tryck på önskad värmeinställning på kontrollpanelen. Du kan också flytta fingret längs kontrollpanelen för att ställa in eller ändra värmeinställningen för en tillagningszon.

2. Tryck på 0 för att inaktivera en tillagningszon.

När du ställer ett kokkärl på kokzonen och ställer in värmeinställningen blir den densamma i 50 sekunder efter att du har tagit bort kokkärlet. Inställningslisten blinkar under andra halvan av den tiden. Om du placerar kokkälet på kokzonen igen inom denna tid återaktiveras värmeinställningen. Annars avaktiveras kokzonen.

5.5 PowerBoost

Denna funktion tillför mer effekt till lämplig induktionskokzon, beroende på kokkärlets storlek. Den här funktionen kan bara aktiveras under en begränsad tid.

Tryck på P för att aktivera funktionen för kokzonen.

Funktionen stängs av automatiskt.

i

För maximal varaktighet, se "Tekniska data".

5.6 Tidtagning

Nedräkningstimer

Använd den här funktionen för att specificera hur länge en kokzon ska vara på under en enda tillagning.

Ställ först in värmeläget och därefter funktionen.

1. Tryck på för att aktivera eller ändra tiden.

Tidssiffrorna och indikatorlamporna och visas på displayen.

Om timern inte har ställts in släcks + och - efter 3 sekunder.

1. Tryck på eller för att ställa in tiden (00 - 99 minuter).

Efter 3 sekunder börjar timern räkna ner automatiskt. Indikatorerna och försvinner.

När tiden har gått ut ljuder en signal och blinkar. Stäng av signalen genom att trycka på 😊

För att avaktivera funktionen: Tryck på ⏻.

Indikatorlamporna och tänds. Använd eller för att ställa in på displayen.

Alternativt kan du ställa in värmenivån på 0. Som ett resultat hörs en ljudsignal och timern avbryts.

Signalur

Du kan använda den här funktionen när hällen är på men ingen tillagningszon används.

Ställ ett kokkärl på en tillagningszon för att se ⏻-symbolen.

1. Tryck på för att aktivera funktionen.

2. Tryck på eller för att ställa in tiden. Funktionen startar automatiskt efter 4 sekunder.

När funktionen har ställts in kan kokkärlet tas bort.

När tiden har gått ut ljuder en signal och blinkar. Tryck på för att stänga av signalen.

För att avaktivera funktionen: Tryck på Indikatorerna och tands. Använd eller för att ställa in på displayen.

i

Denna funktion påverkar inte kokzonernas funktion i övrigt.

5.7 Paus

Den här funktionen ställer in alla påslagna tillagningszoner på den lägsta värmeinställningen.

När funktionen är på kan symbolerna Ⓐ Ⅱ eller Ⓐ användas.

Tryck på || för att aktivera funktionen. Värmeinställningen sänks till 1.

För att inaktivera funktionen: tryck på || Föregående värmeläge släge tänds.

5.8 Knapplås

Du kan låsa kontrollpanelen medan hällen är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Tryck på för att aktivera funktionen.

Avaktivera funktionen genom att trycka på

i

När du avaktiverar hällen stängs även denna funktion av.

5.9 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera hällen först och ställ inte in värmeläget.

Tryck på 🔒 tills signalen ljuder och indikatorlamporna tänds för att aktivera funktionen. Inställningslisterna försvinner. Stäng av hällen.

i

Om du avaktiverar hällen är funktionen fortfarande på.

För att avaktivera funktionen för ett enskilt tillagningstillfälle: Aktivera hällen med ⏻

tänds. Tryck på 📁ills signalen hörs och indikatorlampan släcks. Inställningslisten visas. Ställ in värmeläget inom 50 sekunder. Nu kan du använda hällen. Om du avaktiverar hällen med är funktionen fortfarande på.

För att stänga av funktionen helt: Aktivera hällen utan att värmeläget ställs in. Tryck på

tills signalen hörs och indikatorlampan släcks. Inställningslisterna visas. Stäng av hällen.

5.10 OffSound Control (Aktivera och inaktivera ljud)

Stäng av hällen först.

1. Tryck på ⓑ sekunder för att aktivera funktionen.

Displayen tänds och släcks.

1. Tryck på 13 sekunder.

b0 eller btänds.

1. Tryck på på timern för att välja något av följande:

- –bjudet är avstängt

- tjudet är på

1. Vänta tills hällen stängs av automatiskt för att bekräfta ditt val.

När denna funktion är inställd på Ihör du endast ljuden när:

• du trycker på ①
• Signalur är klar
  • Nedräkningstimer är klar
• du ställer något på kontrollpanelen.

5.11 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner. Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

- Kokzonerna är grupperade enligt plats och antal faser i hällen. Varje fas har en maximal elektricitetsbelastning på 3 680 W. Om hällen när gränsen för maximal tillgänglig effekt inom en fas reduceras effekten för kokzonerna automatiskt.

• För kokzoner med reducerad effekt visar kontrollpanelen de maximala möjliga värmeinställningarna.
• Om ett högre värmeläge inte finns ska du minska värmeläget för andra kokzoner först.
• Avaktiveringen av funktionen beror på kokkärlens storlek och antal kokkärl. Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

Det är en avancerad automatisk funktion som kopplar hällen till en speciell köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt.

i

Fjärrsystemet är för de flesta köksfläktar inaktiverade från början. Aktivera det innan du använder funktionen. Läs köksfläktens bruksanvisning för mer information.

Använda funktionen automatiskt

Om funktionen ska användas automatiskt ställer du in det automatiska läget på H1 - H6. Hällen är ursprungligen inställd på H5. Köksfläkten reagerar när hällen används. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter.

Du kan ställa in hällen på att aktivera belysningen automatiskt när du slår på hällen. Detta gör du genom att ställa in det automatiska läget på H1 - H6.

Belysningen i köksfläkten släcks två minuter efter att hållen stängts av.

Automatiska lägen

Auto-	ma-tiskt ljus	Kok-ning1)	Stek-ning2)
Läge H0 Av Av Av
Läge H1 På Av Av
Läge H23)	På Fläkthastig-het 1		Fläkthastig-het 1
Läge H3 På Av Fläkthastig-			het 1
Läge H4 På Fläkthastig-		het 1	Fläkthastig-het 1
Läge H5 På Fläkthastig-		het 1	Fläkthastig-het 2
Läge H6 På Fläkthastig-		het 2	Fläkthastig-het 3

1) Hällen känner av kokningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.

2) Hällen känner av stekningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.

3) I det här läget aktiveras fläkten och lampan och går inte efter temperaturen.

Ändra det automatiska läget

1. Stänga av produkten.

2. Tryck på 13 sekunder.
   Displayen tänds och släcks.

3. Tryck på 13 sekunder.

4. Tryck på några gånger tills tänds.
5. Tryck på på timern för att välja ett automatiskt läge.

När du är klar med matlagningen och stänger av hällen kan köksfläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder.

Inaktivera funktionens automatiska läge om du vill använda köksfläkten direkt på fläktpanelen.

Styra fläkthastigheten manuellt

Du kan också använda fläkten från hällen manuellt.

Tryck på 📋 när hällen är påslagen. Då inaktiveras automatiskt styrning av funktionen och du kan ändra fläkthastigheten manuellt.

När du trycker på ökar du fläkthastigheten med ett. När du när en intensiv nivå och trycker på igen ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på

Aktivera automatiskt styrning av funktionen genom att stänga av hällen och sedan slå på den igen.

6. FLEXIBEL INDUKTIONSKOKYTA

WARNING!

Se Säkerhetsavsnitten.

Den flexibla induktionskokytan består av fyra sektioner. Sektionerna kan kombineras till två olika stora kokzoner eller till en stor kokyta. Sidorna på zonerna som fungerar tillsammans tänds och de är sammanlänkade

med kortare tända linjer. Du väljer kombinationen av zonerna genom att välja lämpligt läge efter storleken på kokkärlet som ska användas. Det finns tre lägen: Standard (aktiveras automatiskt när du aktiverar hällen), Big Bridge och Max Bridge.

Ställ in värmeläget med de två inställningslisterna till vänster.

Växla mellan lägena

Växla mellan lägena med hjälp av touchkontrollen:

När du växlar mellan lägena ställs värmeläget in på 0 igen.

Diameter och placering av kokkärlet

Välj det läge som gäller för storleken och formen på kokkärlet. Kokkärlet ska täcka vald yta så mycket som möjligt. Placera kokkärlet i mitten av vald yta!

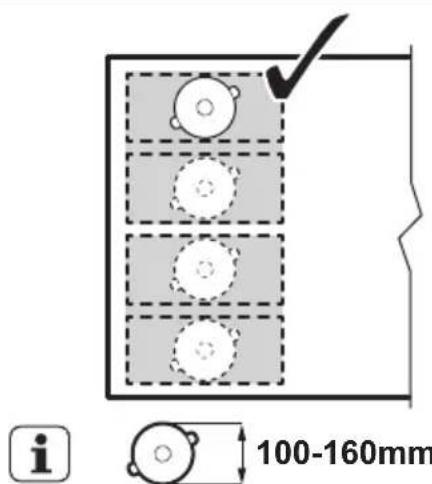

Placera kokkärlet med en bottendiameter som är mindre än 160 mm mitt på en sektion.

i 100-160mm

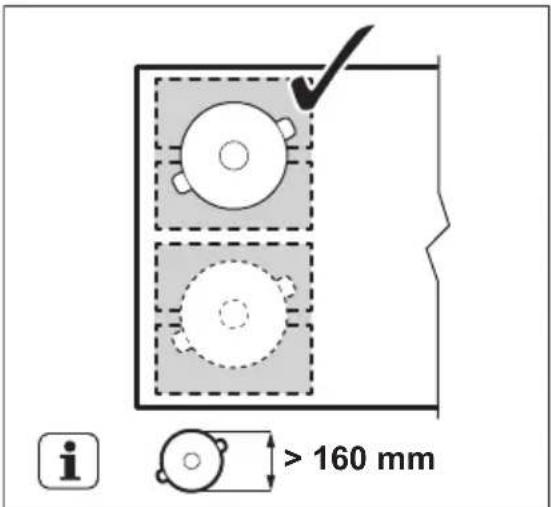

Placera kokkärlet med en bottendiameter som är större än 160 mm i mitten mellan två sektioner.

i > 160 mm

6.2 FlexiBridge Standard-läge

Det här läget aktiveras när du aktiverar hällen. Det ansluter sektionerna till två separata kokzoner. Sidorna på zonerna som fungerar tillsammans i det här läget tänds och de är sammanlänkade med kortare tända linjer. Du kan ställa in värmeläget för varje zon separat. Använd de två inställningslisterna till vänster.

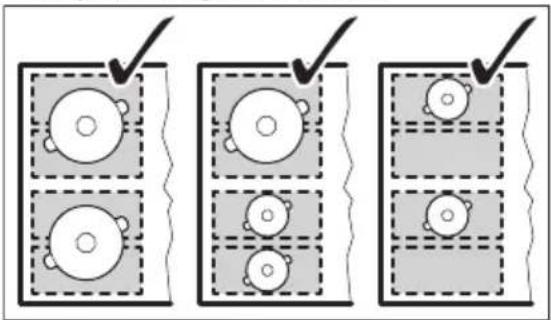

Rätt placering av kokkärl:

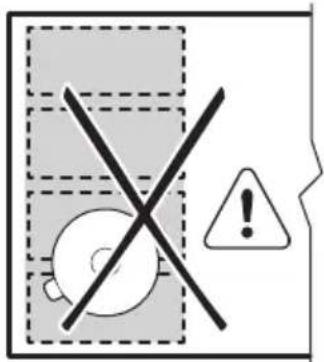

Fel placering av kokkärl:

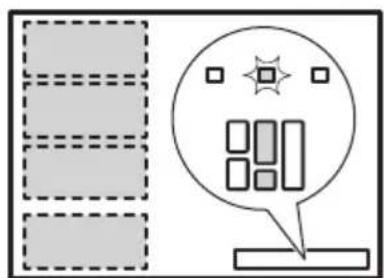

Aktivera läget genom att trycka på tills du ser rätt lägesindikator Det här läget kopplar samman tre bakre sektioner till en kokzon. Den främre sektionen är inte ansluten utan fungerar som en separat kokzon. Du kan ställa in värmeläget för varje kokzon separat. Använd de två vänstra inställningslisterna.

Rätt placering av kokkärl:

För att använda det här läget måste du ställa kokkärlet på de tre anslutna sektionerna. Om du använder kokkärl som är mindre än två sektioner blinkar inställningslisten och efter 2 minuter stängs zonen av.

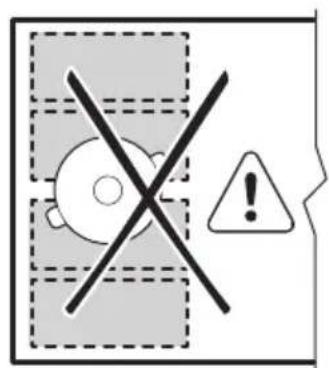

Fel placering av kokkärl:

Aktivera läget genom att trycka på tills du ser rätt lägesindikator. Det här läget kopplar samman alla sektioner till en kokzon. För att ställa in värmeläget, använd en av de två inställningslisterna på vänster sida.

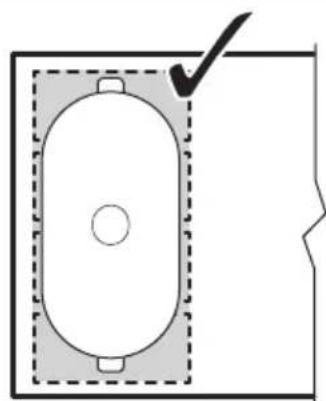

Rätt placering av kokkärl:

För att använda det här läget måste du ställa kokkärlet på de fyra anslutna sektionerna. Om du använder kokkärl som är mindre än tre sektioner blinkar inställningslisten och efter 2 minuter stängs zonen av.

Fel placering av kokkärl:

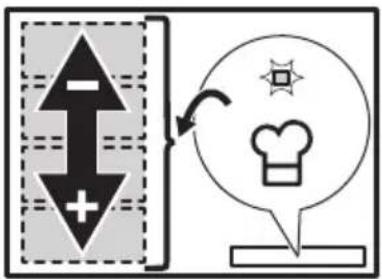

Med den här funktionen kan man ändra temperaturen genom att flytta kokkärlet till ett annat ställe på induktionshällen.

Funktionen delar in induktionshällen i tre områden med olika värmelägen. Hällen detekterar kastrullens position och justerar värmeinställningen efter den. Du kan placera kokkärlet i främre, mellersta eller bakre läget. Högsta värmeläget får man om man placerar kokkärlet i främre läget. För att minska värmeläget, flytta kokkärlet till det mellersta eller bakre läget.

Använd bara en kastrull när du använder funktionen.

Om du vill ändra värmeläget lyfter du upp kokkärlet och ställer det på en annan zon. Om man drar kokkärlen kan det orsaka repor och missfärgningar på ytan.

• 160 mm är minsta diametern för kokkärlets botten för den här funktionen.
• Om du placerar kokkärlet på den främre kokzonen tänds på kontrollpanelen. Kontrollfältet visar standardvärmeläget 9
• Om du placerar kokkärlet på den mellersta kokzonen tänds på kontrollpanelen. Kontrollfältet visar standardvärmeläget 5
• Om du placerar kokkärlet på den bakre kokzonen tänds på kontrollpanelen. Kontrollfältet visar standardvärmeläget

- Ändra standardvärmeinställningen på vänstra främre kontrollfältet. Du kan ändra standardvärmelägena bara om funktionen är aktiv. Du kan ändra värmelägena för varje läge separat. Hällen kommer ihåg dina inställningar nästa gång du aktiverar funktionen.

Tryck på för att aktivera funktionen. Indikatorlampan tänds och kontrollfältet visar standardvärmeläget.

Avaktivera funktionen genom att trycka på

7. RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

7.1 Kokkärl

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

• Kokkärlets botten måste vara så tjock och plan som möjligt.
• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.
• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset.

Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

- vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

- en magnet fäster på kastrullens botten.

Kokkärlets mått

• Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.
• Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.
• Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet "Specifikationer för kokzonen". Undvik att hålla kokkärl nära

kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hållfunktionerna.

Se "Tekniska data".

7.2 Ljud under användning

Om du hör:

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: du använder en hög effektnivå.
• klickande: elektrisk omkoppling sker.
• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

7.3 Öko Timer (Eco Timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern. Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

7.4 Exempel på matlagningstillämpningar

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast riktvärden.

Värmeinställning	Använd för att: Tid (min) Tips
1 Håll tillagad mat varm. efter be-		Sätt på ett lock på kokkärlet.hov
1 - 2 Hollandaisesås, smält: smör, choklad, gelatin.		5 - 25 Blanda då och då.
1 - 2 Solidifiera: fluffiga omelett, bakade ägg.		10 - 40 Laga mat med lock på.
2 - 3 Småkoka ris och mjölkrätter, värma färdiglagade rätter.		25 - 50 Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar vätska.
4 - 5 Ångkoka potatis. 20 - 60 Använd max. 1⁄4 liter vatten till 750 g potatis.
4 - 5 Tillaga större mängder mat, grytor och soppor.		60 - 150 Upp till 3 l vätska plus ingredienser.
6 - 7 Skonsam fritös: schakt, kalv cordon bleu, kotletter, rissoler, korvar, lever, roux, ägg, pannkakor, munkar.		efter be- vänd efter halva tiden hov
7 - 8 Grovstekt, hargbrun, ryggbiffar, biffar. 5 - 15 vänd efter halva tiden
9 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
P	Koka upp stora mängder vatten. PowerBoost är aktiverad.

7.5 Råd och tips för Hob²Hood

När du använder hällen med funktionen:

• Skydda köksfläktens panel mot direkt solljus.
• Rikta inte halogenlampan direkt mot mot köksfläktens panel.
• Täck inte över hällens kontrollpanel.
• Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden.

Fläktkåpan på bilden är bara ett exempel.

Andra fjärrstyrda apparater kan kan blockera signalen. Använd inga andra apparater nära hällen när Hob²Hood används.

Köksfläktar med Hob²Hood-funktion

Se hela sortimentet av köksfläktar som fungerar med denna funktion på vår konsumentwebbplats. AEG köksfläktar som fungerar med denna funktion skall ha

symbolen

8. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

8.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Rengör hållens yta med lämpligt rengöringsmedel.
• Använd en speciell skrapa för glaset.

Trycket på den flexibla induktionshällen kan bli smutsigt eller ändra färg om kokkärlen dras på ytan. Du kan rengöra området på vanligt sätt.

8.2 Rengöring av hällen

• Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.
• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.
• Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

9. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

9.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet
Det går inte att aktivera eller använda ugnen.	Ugnen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.	Kontrollera att ugnen är korrekt anslu-ten till strömförsörjningen.
Säkringen har gått. Kontrollera att säkringen är orsaken till		felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Du har inte ställt in värmeinställning-en på 50 sekunder.		Aktivera hällen igen och ställ in värme-inställningen på mindre än 50 sekun-der.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Paus är på. Se "Daglig användning".
Det finns vatten- eller fettstänk på kontrollpanelen.		Rengör kontrollpanelen.
Du kan inte välja maximalt värmeinställningen för en av kokzonerna.Du kan inte slå på en av kokzonerna.	De andra zonerna förbrukar maximal effekt.Din håll fungerar som den ska.	Minska värmeinställningen för de andra kokzonerna som är anslutna till samma fas. Se "Effektreglering".
En ljudsignal hörs och hällen stängs av.En ljudsignal hörs när hällen stängs av.	Du har ställt något på en eller flera touchkontroller.	Ta bort föremålet från touch-kontrollerna.
Hällen stängs av. Du satte något på touch-kontrollen1.		Ta bort föremålet från touch-kontrollen.
Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig.		Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm.
Hob2Hood fungerar inte. Du har täckt över kontrollpanelen. Ta bort föremålet från kontrollpanelen.
Du använder en väldigt hög kastrullsom blockerar signalen.		Ta en mindre kastrull, byt kokzon eller styr fläkten manuellt.
Touchkontrollerna blir varma. Kokkärlet är för stort eller står för nära kontrollerna.		Placera stora kokkärl på de bakre zonerna om möjligt.
Det hörs inget ljud när du trycker på touch-kontrollerna.	Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig användning".
Den flexibla induktionskokzonen värmer inte upp kokkärlet.	Kokkärlet står på fel plats på den flexibla induktionskokzonen.	Placera kokkärlet i rätt läge på den flexibla induktionskokzonen. Placeringen av kokkärlet beror på den aktiverade funktionen eller funktionsläget. Se "Flexibel induktionskokzon".
Diametern på kokkärlets botten ärfelaktig för den aktiverade funktionen eller funktionsläget.		Använd kokkärl med en diameter som passar den aktiverade funktionen eller funktionsläget. Se "Flexibel induktionskokzon".
tänds.	Barnlås eller Knapplås är på. Se "Daglig användning".
Inställningslisten blinkar. Det finns inget kokkärl på zonen eller så är inte hela zonen täckt.		Ställ kokkärlet på zonen så att den täcker kokzonen helt.
Kokkärlet passar inte. Använd lämpliga kokkärl. Se "Råd och tips".
Diametern på kokkärlets botten ärför liten för zonen.		Använd kokkärl med rätt mått. Se "Tekniska data".
FlexiBridge (Flexible Bridge) är på.En eller flera sektioner för funktionsläget som är igång täcks inte av kokkärlet.		Placera kokkärlet på rätt antal sektioner i funktionsläget som är igång eller byt funktionsläge. Se "Flexibel induktionskokzon".
F tänds.	PowerSlide är på. Två kastruller placeras på den flexibla induktionskokzonen.	Använd bara en kastrull. Se "Flexibel induktionskokzon".

Problem Möjlig orsak Avhjälpa felet
E_och en siffra tänds.	Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen efter 30 sekunder. Om E_visas igen ska du dra ur elkontakten. Sätt i elkon-takten igen efter 30 sekunder. Kontak-ta auktoriserat servicecenter om pro-blemet fortsätter.
Ett konstant pipljud hörs. Den elektriska anslutningen är felak-tig.	Dra ur elkontakten. Tala med en behö-rig elektriker som kontrollerar installa-tionen.

9.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Kontrollera att du använde hällen på rätt sätt.

I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

10. TEKNISKA DATA

10.1 Produktdekal

Modell IPE84571IB PNC 949 597 491 00

Typ 62 D4A 21 AA 220–240 V/400 V 2N 50–60 Hz

Induktion 7.35 kW Tillverkad i Tyskland

Serienr.... 7.35 kW

AEG

10.2 Specifikation för kokzonerna

Kokzon Nominell effekt(max värmeläge)[W]	PowerBoost [W]	PowerBoostmaximal varaktighet [min]	Kokkärlets diameter [mm]
Mitten bak 2300 3200 10 125 - 210
Höger fram 1800 2800 10 145 - 180
Flexibel induktions-kokzon	2300 3200 10 minst 100

Kokzonernas effekt kan skilja sig en aning från uppgifterna i tabellen. Den ändras efter kokkärlets material och mått.

För optimalt matlagningsresultat använd inte kokkärl större än diametern i tabellen.

11. ENERGIEFFEKTIVITET

11.1 Produktinformation\*

Modellidentifiering IPE84571IB
Typ av häll Inbyggnadshäll
Antal kokzoner 2
Antal kokområden 1
Uppvärmningsmetod Induktion
Diameter på runda kokzoner (∅) Mitten bak	Höger fram	21,0 cm18,0 cm
Kokområdets längd (L) och bredd (W) Vänster L 41,8 cm		W 24,8 cm
Energiförbrukning per kokzon (EC electric cooking) Mitten bak	Höger fram	190,8 Wh/kg194,2 Wh/kg
Kokområdets energiförbrukning (EC electric cooking) Vänster 187,0 Wh/kg
Hällens energiförbrukning (EC electric hob) 189,2 Wh/kg

* För Europeiska unionen enligt EU 66/2014. För Belarus enligt STB 2477-2017, bilaga A. För Ukraina enligt 742/2019.
EN 60350-2 - Elektriska matlagningsprodukter för hushåll – Del 2: Hällar – metoder för mätning av prestanda

11.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

• Värm bara upp den mängd vatten du behöver.

• Sätt om möjligt alltid ett lock på kokkärlet.

• Ställ kokkärlet på kokzonen innan du aktiverar den.

• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

12. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[EMPTY]
