MANUAL DE USUARIO IPE84571IB AEG

• colocar algo sobre o painel de comandos.

7.3 Öko Timer (Temporizador Eco)

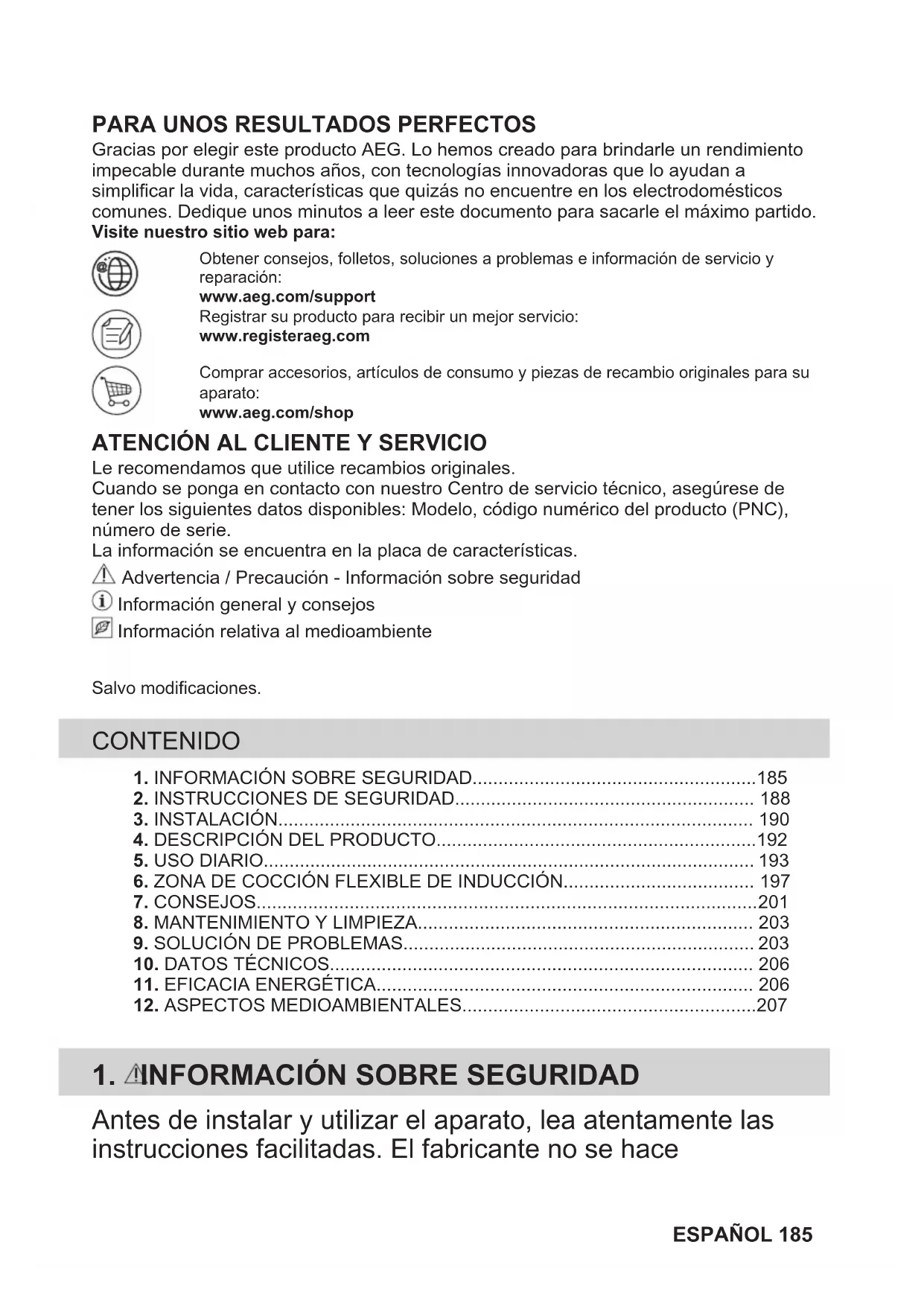

184 PORTUGUÊSPARA UNOS RESULTADOS PERFECTOS

Gracias por elegir este producto AEG. Lo hemos creado para brindarle un rendimientoimpecable durante muchos años, con tecnologías innovadoras que lo ayudan asimplificar la vida, características que quizás no encuentre en los electrodomésticoscomunes. Dedique unos minutos a leer este documento para sacarle el máximo partido.Visite nuestro sitio web para:Obtener consejos, folletos, soluciones a problemas e información de servicio yreparación:www.aeg.com/supportRegistrar su producto para recibir un mejor servicio:www.registeraeg.comComprar accesorios, artículos de consumo y piezas de recambio originales para suaparato:www.aeg.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales.Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese detener los siguientes datos disponibles: Modelo, código numérico del producto (PNC),número de serie.La información se encuentra en la placa de características. Advertencia / Precaución - Información sobre seguridad Información general y consejos Información relativa al medioambienteSalvo modificaciones. CONTENIDO 1. INFORMACIÓN SOBRE SEGURIDAD.......................................................1852. INSTRUCCIONES DE SEGURIDAD.......................................................... 188

3. INSTALACIÓN............................................................................................ 190

4. DESCRIPCIÓN DEL PRODUCTO..............................................................192

6. ZONA DE COCCIÓN FLEXIBLE DE INDUCCIÓN..................................... 197

12. ASPECTOS MEDIOAMBIENTALES.........................................................207

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace ESPAÑOL 185responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.

• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.

• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.

• Este aparato está diseñado para uso doméstico en interiores.

• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y 186 ESPAÑOLotros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.

• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

• El humo es una indicación de sobrecalentamiento. No utilizar nunca agua para apagar el fuego de cocción. Apagar el aparato y cubrir las llamas del aparato con una manta ignífuga o una tapa.

• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público.

• PRECAUCIÓN: El proceso de cocción debe hacerse bajo supervisión El proceso de cocción breve debe ser supervisado permanentemente.

• ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.

• No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.

• No utilice el aparato antes de instalarlo en la estructura empotrada.

• No utilice un limpiador a vapor para limpiar el aparato.

• Tras el uso, apague la resistencia con el mando y no preste atención al detector de tamaño.

• Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado. ESPAÑOL 187• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro.

• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA! Solo un técnico cualificado puede instalar el aparato. ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suministradas con el aparato.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• Proteja las superficies cortadas del armario con un material sellante para evitar que la humedad las hinche.

• Proteja la parte inferior del aparato del vapor y la humedad.

• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

• Cada aparato tiene ventiladores de refrigeración en la base.

• Si el aparato se instala sobre un cajón: – No guarde objetos pequeños u hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración. – Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.

• Retire los paneles separadores instalados en el armario por debajo del aparato.

2.2 Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.

• El aparato debe conectarse a tierra.

• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.

• Utilice el cable de alimentación de red correcto.

• No deje que el cable de alimentación eléctrica se enrede.

• Asegúrese de que haya instalada una protección contra descargas eléctricas. 188 ESPAÑOL• Utilice la abrazadera de alivio de tensión del cable.

• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a una toma.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.

• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas.

• No cambie las especificaciones de este aparato.

• Retire todo el embalaje, el etiquetado y la película protectora (si procede) antes del primer uso.

• Asegúrese de que las aberturas de ventilación no están bloqueadas.

• No deje el aparato desatendido durante el funcionamiento.

• Apague las zonas de cocción después de cada uso.

• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.

• No utilice el aparato con las manos mojadas ni con agua en contacto.

• No utilice el aparato como superficie de trabajo ni para depositar objetos.

• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.

• Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento.

• Cuando se coloca comida en aceite caliente, puede saltar.

• No ponga papel de aluminio ni otros materiales entre la superficie de cocción y el utensilio de cocina, a menos que el fabricante de este aparato indique lo contrario.

• Utilice únicamente en este aparato accesorios recomendados por el fabricante. ADVERTENCIA! Riesgo de incendio y explosión.

• Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar.

• Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas.

• El aceite usado, que puede contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez.

• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato. ESPAÑOL 189ADVERTENCIA! Riesgo de daños en el aparato.

• No coloque utensilios de cocina calientes sobre el panel de control.

• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.

• No deje que el contenido de los recipientes hierva hasta evaporarse.

• Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse.

• No encienda las zonas de cocción con utensilios de cocina vacíos ni sin utensilios de cocina.

• Los utensilios de cocina de hierro fundidoo que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

2.4 Cuidado y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Apague el aparato y déjelo enfriar antes de limpiarlo

• No utilice agua pulverizada ni vapor para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal, a menos que se indique lo contrario.

2.5 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.

• Desconecte el aparato de la red.

• Corte el cable eléctrico cerca del aparato y deséchelo.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción. Número de serie ...........................

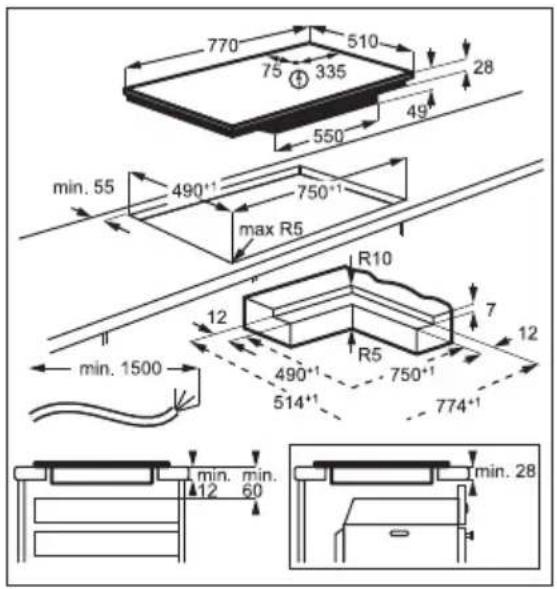

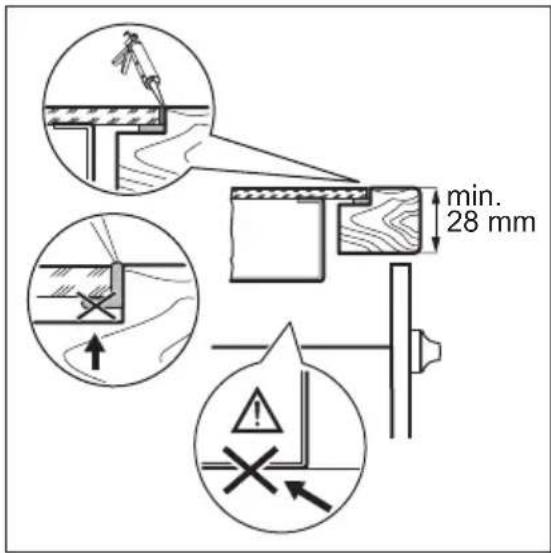

3.2 Placas empotradas

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

3.3 Cable de conexión

• La placa se suministra con un cable de conexión.

• Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2- F que soporta una temperatura de 90 °C o 190 ESPAÑOLsuperior. Póngase en contacto con el Servicio técnico oficial. El cable de conexión solo debe sustituirlo un electricista cualificado.

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos. min. 50mm min. 500mm Si el aparato se instala sobre un cajón, la ventilación de la placa puede calentar el contenido del cajón durante el proceso de cocción. min. 28 mm Para encontrar el tutorial de vídeo "Cómo instalar su placa de inducción AEG, instalación empotrada", escriba el nombre completo indicado en el gráfico siguiente. www.youtube.com/electroluxwww.youtube.com/aeg How to install your AEG induction hob flush installation

ESPAÑOL 1914. DESCRIPCIÓN DEL PRODUCTO

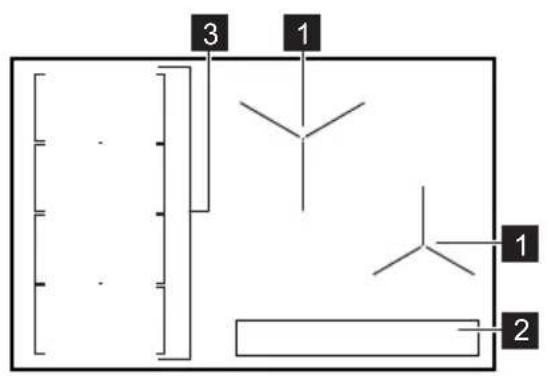

4.1 Disposición de las zonas de cocción

Zona de cocción por inducción

Área de cocción por inducción flexible formada por cuatro secciones

4.2 Disposición del panel de control

Para ver el panel de control y las posiciones de zonas, active el aparato con Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento. Sensor Función Comentario

ENCENDIDO / APAGADO Para activar y desactivar la placa. Hob²Hood Para activar y desactivar el modo manual de la función. Pausa Para activar y desactivar la función.

- Para aumentar o disminuir el tiempo. - Para programar las funciones del reloj. - Indicador del temporizador Para mostrar la hora en minutos. FlexiBridge (Flexible Bridge) Para cambiar entre los tres modos de la función. PowerSlide Para activar y desactivar la función. 192 ESPAÑOLSensor Función Comentario

PowerBoost Para activar la función.

Bloqueo / Dispositivo de seguri‐ dad para niños Para bloquear y desbloquear el panel de control.

4.3 OptiHeat Control (indicador de

calor residual de 3 pasos) ADVERTENCIA! / / Mientras se enciende el indicador, existe riesgo de quemaduras por el calor residual. Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio. Los indicadores / / aparecen cuando una zona de cocción está caliente. Muestran el nivel de calor residual de las zonas de cocción que está usando. También puede aparecer el indicador:

• para las zonas de cocción adyacentes, incluso si no las utiliza,

• cuando se colocan recipientes calientes en la zona de cocción fría,

• cuando la placa está desactivada pero la zona de cocción sigue caliente. El indicador desaparece cuando la zona de cocción se enfría.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

5.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar el la placa de cocción. El panel de control se enciende tras activar la placa de cocción y se apaga tras desactivarla. Mientras la placa de cocción está desactivado, solo es visible .

5.2 Desconexión automática

La función desconecta automáticamente la placa de cocción siempre que:

• no se coloca ningún utensilio en la placa de cocción en 50 segundos,

• no se ajusta un nivel de calor 50 segundos después de colocar el utensilio,

• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo). Al oír la señal acústica, la placa se desactiva. Retire el objeto o limpie el panel de control.

• la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.

• no apaga una zona de cocción ni cambia la temperatura. Tras un momento, la placa se apaga. Relación entre el ajuste de temperatura y el tiempo tras el que se apaga la placa de cocción: Ajuste del nivel de calor La placa de cocción se apaga

ESPAÑOL 193Ajuste del nivel de calor La placa de cocción se apaga

5.3 Uso de las zonas de cocción

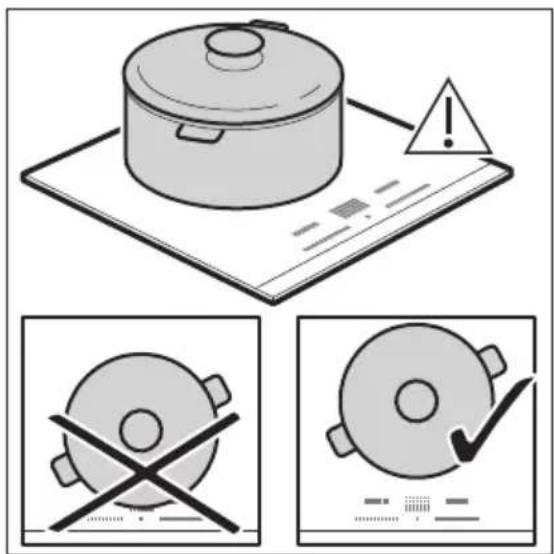

PRECAUCIÓN! No coloque ningún utensilio de cocina caliente en el panel de control. Existe riesgo de dañar las piezas electrónicas. Coloque el utensilio de cocina en el centro de la zona seleccionada. Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina. Una vez detectado el utensilio, el ajuste de temperatura 0 se activa.

5.4 Ajuste de temperatura

1. Pulse el ajuste de temperatura que desee

en la barra de control. También puede mover el dedo a lo largo de la barra de control para ajustar o cambiar el ajuste de temperatura de una zona de cocción.

2. Para desactivar una zona de cocción,

pulse 0. Una vez colocada una cazuela en la zona y ajustado el nivel de calor, éste se mantiene igual durante 50 segundos después de retirar la cazuela. La barra de control parpadea durante la segunda mitad de ese tiempo. Si coloca el utensilio sobre la zona de cocción de nuevo durante este tiempo, el ajuste de temperatura se reactiva. Si no lo hace, la zona de cocción se desactiva.

Esta función activa más potencia en la zona de cocción por inducción correspondiente; depende del tamaño del utensilio de cocina. La función se puede activar solo durante un periodo de tiempo limitado. Toque para activar la función para la zona de cocción. La función se desactiva automáticamente. Consulte los valores de duración máxima en "Datos técnicos".

Temporizador de cuenta atrás Utilice esta función para ajustar el tiempo que desee que funcione la zona de cocción durante un único proceso de cocción. Ajuste primero la temperatura y después la función.

para activar la función o cambiar el temporizador. Los dígitos del temporizador y los indicadores y se encienden en la pantalla. Si no se ajusta el temporizador,

desaparecen pasados 3 segundos.

2. Toque o para ajustar el tiempo (00

- 99 minutos). 194 ESPAÑOLTras 3 segundos, el temporizador arranca la cuenta atrás automáticamente. Los indicadores y desaparecen. Cuando ha transcurrido el tiempo, se emite un sonido y parpadea. Para detener la señal, toque . Para desactivar la función: toque . Se encienden los indicadores y . Toque o para ajustar en la pantalla. También puede ajustar el nivel de calor en 0. Como resultado, se oye una señal y se cancela el temporizador. Avisador Puede utilizar esta función cuando la placa está activada pero ninguna zona de cocción funciona. Coloque un utensilio sobre una zona de cocción para ver el símbolo

1. Toque para activar la función.

2. Toque o para programar el tiempo

que necesite. La función empieza automáticamente tras 4 segundos. Cuando ajuste la función, ya puede retirar el utensilio. Cuando ha transcurrido el tiempo, se emite un sonido y parpadea. Toque para detener la señal. Para desactivar la función: toque . Se encienden los indicadores y . Toque o para ajustar en la pantalla. La función no afecta al funcionamiento de ninguna zona de cocción.

Esta función ajusta todas las zonas de cocción en funcionamiento al nivel de temperatura más bajo. Cuando la función está activada, pueden usarse los símbolos , y . Pulse para activar la función. El ajuste de nivel de calor baja a 1. Para desactivar la función: pulse . Aparece el ajuste de temperatura anterior .

Se puede bloquear el panel de control mientras la placa de cocción funciona. Evita el cambio accidental del nivel de temperatura. Ajuste en primer lugar el nivel de calor que desee. Toque para activar la función. Para desactivar la función, toque . La función también se desactiva cuando se apaga la placa.

5.9 Dispositivo de seguridad para

niños Esta función impide el uso accidental o indebido de la placa. Encienda primero la placa y no a ajuste el nivel de calor. Toque hasta que suene la señal y el indicador se encienda para activar la función. Las barras de control desaparecen. Apague la placa de cocción. Cuando apague la placa de cocción, la función sigue activa. Para desactivar la función solo durante el tiempo de cocción: active la placa con . se enciende. Toque hasta que suene la señal y el indicador se apague. La barra de control aparece. Ajuste el nivel de cocción antes de que transcurran 50 segundos.Ya puede utilizar la placa de cocción. Cuando apague la placa de cocción con la función sigue activa. Para desactivar la función permanentemente:Encienda primero la placa y no a ajuste el nivel de calor. Toque ESPAÑOL 195hasta que suene la señal y el indicador se apague. La barra de control aparece. Apague la placa de cocción.

5.10 OffSound Control (Activación y

desactivación de los sonidos) Primero apague la placa de cocción.

durante 3 segundos para activar la función. La pantalla se enciende y se apaga.

3. Toque en el temporizador para

seleccionar una de las siguientes opciones:

• - el sonido se desactiva

• - el sonido se activa

4. Para confirmar su selección, espere

hasta que la placa de cocción se desactive automáticamente. Cuando esta función se ajusta en , solo se oye el sonido cuando:

• el Temporizador de cuenta atrás baja

• se coloca algo en el panel de control.

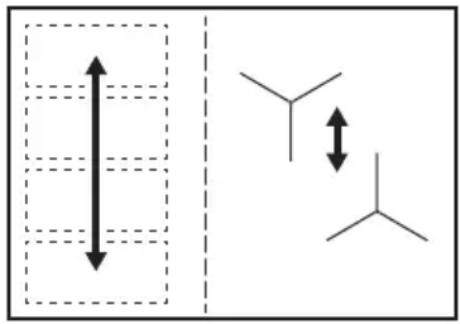

5.11 Gestión de energía

Si las zonas múltiples están activas y la potencia consumida supera la limitación de la alimentación eléctrica, esta función divide la potencia disponible entre todas las zonas de cocción. La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.

• Las zonas de cocción se agrupan según la ubicación y el número de fases de la placa. Cada fase tiene una carga eléctrica máxima de 3680 W. Si la placa alcanza el límite máximo de potencia disponible en una fase, la potencia de las zonas de cocción se reduce automáticamente.

• Para las zonas de cocción con potencia reducida, el panel de control muestra los ajustes máximos de calor posibles.

• Si no hay disponible un ajuste superior de temperatura, reduzca antes el de otras zonas de cocción.

• La activación de la función depende del tamaño y número de los utensilios de cocina. Consulte la ilustración para ver posibles combinaciones en las que se puede distribuir la alimentación entre las zonas de cocción.

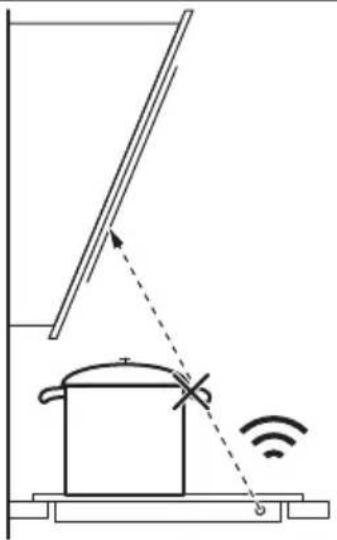

Es una función automática avanzada que conecta la placa de cocción a una campana especial. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador desde la placa de cocción. Para la mayoría de las campanas, el sistema remoto esta desactivado de origen. Actívelo antes de usar la función. Para más información, consulte el manual de instrucciones de la campana. Uso automático de la función Para utilizar la función automáticamente, ajuste el modo automático en H1 - H6. La placa de cocción se ajusta originalmente en H5. La campana reacciona siempre que utilice la placa de cocción. La placa de cocción reconoce automáticamente la temperatura del utensilio de cocina y ajusta la velocidad del ventilador. Activación de la luz Puede hacer que la placa de cocción active automáticamente la luz al encender la placa. Para ello, ajuste el modo automático en H1 - H6. 196 ESPAÑOLLa luz de la campana se apaga 2 minutos después de apagar la placa de cocción. Modos automáticos Luz auto‐ mática Hervir

Modo H0 Licencia Licencia Licencia Modo H1 El Licencia Licencia Modo H2

El Velocidad del ventila‐ dor 1 Velocidad del ventila‐ dor 1 Modo H3 El Licencia Velocidad del ventila‐ dor 1 Modo H4 El Velocidad del ventila‐ dor 1 Velocidad del ventila‐ dor 1 Modo H5 El Velocidad del ventila‐ dor 1 Velocidad del ventila‐ dor 2 Modo H6 El Velocidad del ventila‐ dor 2 Velocidad del ventila‐ dor 3

La placa detecta el proceso de ebullición y activa la velocidad del ventilador según el modo automático.

La placa detecta el proceso de fritura y activa la ve‐ locidad del ventilador según el modo automático.

Este modo activa el ventilador y la luz, y no depen‐ de de la temperatura. Cambio del modo automático

1. Desactive el aparato.

2. Toque durante 3 segundos.

La pantalla se enciende y se apaga.

3. Toque durante 3 segundos.

4. Toque varias veces hasta que se

5. Toque del temporizador para

seleccionar un modo automático. Cuando termine de cocinar y apague la placa de cocción, la campana puede seguir funcionando un breve período de tiempo. Tras ese tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental del ventilador durante los siguientes 30 segundos. Para operar la campana directamente con el panel de la campana, desactive el modo automático de la función. Ajuste manual de la velocidad del ventilador También puede operar manualmente el ventilador desde la placa de cocción. Toque cuando la placa está activa. Así se desactiva el funcionamiento automático de la función y es posible modificar manualmente la velocidad del ventilador. Al pulsar se incrementa en un nivel la velocidad del ventilador. Cuando alcance un nivel intensivo y pulse de nuevo, ajusta la velocidad del ventilador de la campana en 0 y lo apaga. Para volver a poner en marcha el ventilador con la velocidad 1, toque . Para activar el funcionamiento automático, apague la placa de cocción y vuelva a encenderla.

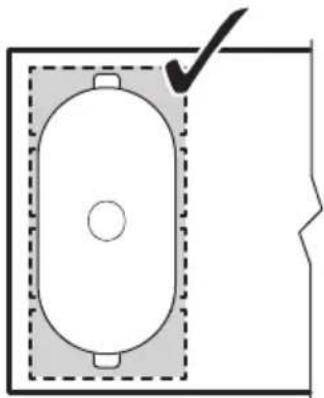

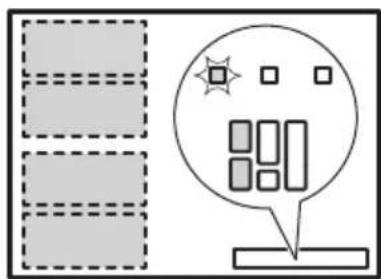

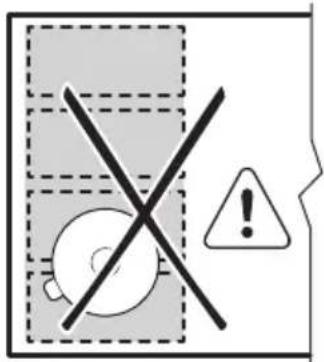

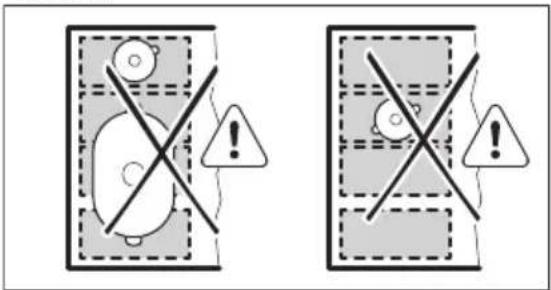

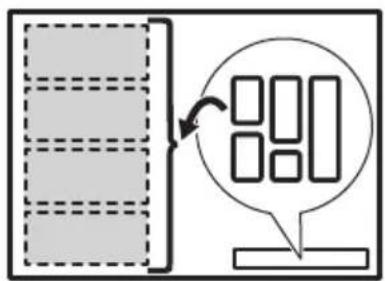

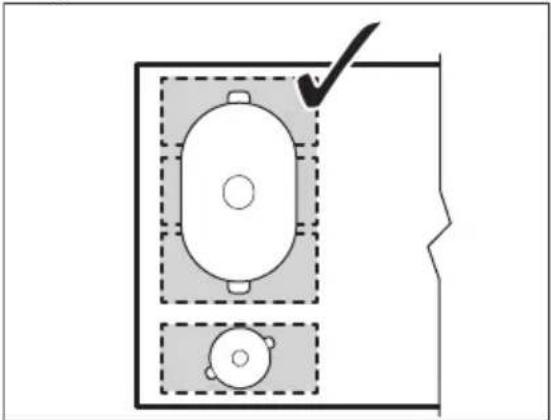

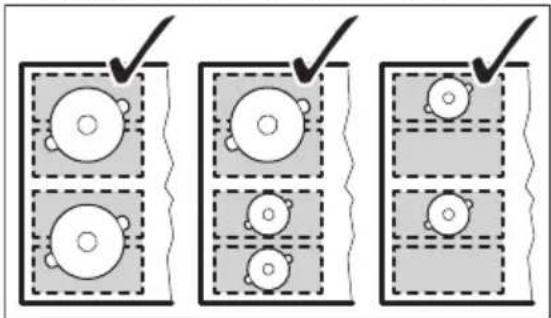

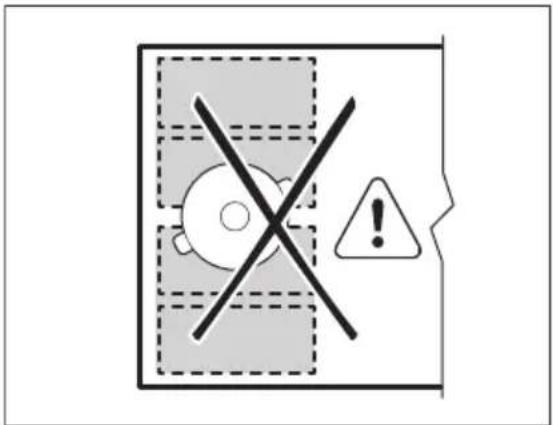

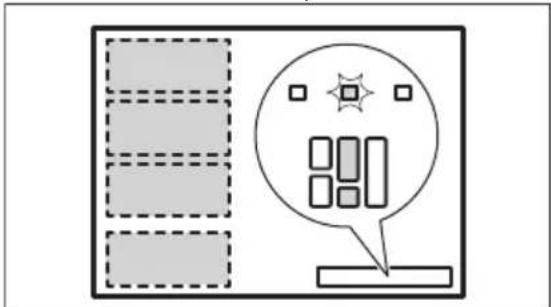

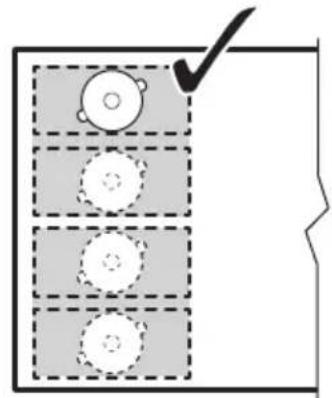

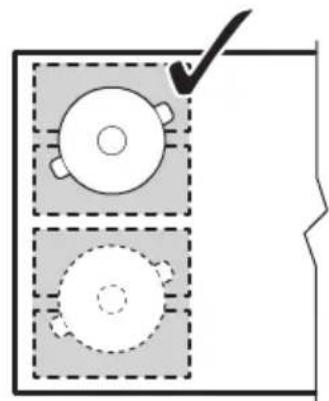

6. ZONA DE COCCIÓN FLEXIBLE DE INDUCCIÓN

ADVERTENCIA! Consulte los capítulos sobre seguridad.

6.1 FlexiBridge función

La zona de cocción por inducción flexible se compone de cuatro secciones. Las secciones pueden combinarse en dos zonas de cocción ESPAÑOL 197de tamaño diferente o en una zona de cocción grande. Los lados de las zonas que actúan unidas se iluminan, y se unen con líneas iluminadas más cortas. Elija la combinación de secciones seleccionando el modo correspondiente al tamaño del utensilio de cocina que desea utilizar. Existen tres modos: Estándar (activado automáticamente al encender la placa), Puente grande y Puente máx. Para ajustar la temperatura, utilice las dos barras de control del lado izquierdo. Cambio entre modos Para cambiar entre modos, utilice el sensor:

Cuando se cambia entre modos, el ajuste de temperatura vuelve a 0. Diámetro y posición del utensilio de cocina Elija el modo adecuado al tamaño y forma del utensilio. El utensilio de cocina debe cubrir la zona seleccionada lo máximo posible. ¡Coloque el utensilio de cocina centrado en el área seleccionada! Coloque los utensilios de cocina con un diámetro inferior de 160 mm centrados en una sola sección. 100-160mm Coloque los utensilios de cocina con diámetro inferior de 160 mm centrados entre dos secciones. > 160 mm

6.2 FlexiBridge Modo estándar

Este modo está activo cuando se activa la placa de cocción. Conecta las secciones en dos zonas de cocción separadas. Los lados de las zonas que actúan unidas en este modo se iluminan, y se unen con líneas iluminadas más cortas. Puede ajustar el nivel de calor de cada zona por separado. Utilice dos barras de control del lado izquierdo. 198 ESPAÑOLPosición correcta del utensilio de cocina: Posición incorrecta del utensilio de cocina:

6.3 FlexiBridge Modo Puente

grande Para activar este modo, toque hasta ver el indicador el modo adecuado . Este modo conecta tres secciones traseras en una zona de cocción. La sección delantera no se conecta y funciona como zona de cocción separada. Puede ajustar el nivel de calor de cada zona por separado. Utilice dos barras de control del lado izquierdo. Posición correcta del utensilio de cocina: Para utilizar este modo debe colocar el utensilio de cocina en las tres secciones conectadas. Si utiliza un utensilio de cocina más pequeño que dos zonas, la barra de control parpadea y la zona se desactiva después de 2 minutos. Posición incorrecta del utensilio de cocina:

6.4 FlexiBridge Modo Puente máx.

Para activar este modo, toque hasta ver el indicador el modo adecuado . Este modo conecta todas las secciones traseras en una zona de cocción. Para ajustar el nivel de temperatura, utilice cualquier barra de control del lado izquierdo. Posición correcta del utensilio de cocina: Para utilizar este modo debe colocar el utensilio de cocina en las cuatro secciones conectadas. Si utiliza un utensilio de cocina más pequeño que tres zonas, la barra de control parpadea y la zona se desactiva después de 2 minutos. ESPAÑOL 199Posición incorrecta del utensilio de cocina:

Esta función permite ajustar la temperatura desplazando el utensilio de cocción una posición distinta del área de cocción por inducción. La función divide el área de cocción por inducción en tres áreas con diferentes ajustes de temperatura. La placa detecta la posición del utensilio y ajusta la temperatura según la posición. Puede colocar el utensilio de cocina en la parte delantera, media o trasera. Si coloca el utensilio de cocina en la parte delantera obtiene el calor máximo. Para reducir, desplace el utensilio de cocina a la posición media o posterior. Utilice solo un utensilio cuando emplee esta función. Si quiere cambiar el ajuste de temperatura, levante el utensilio de cocina y colóquelo en otra zona. Si desliza el utensilio, puede causar arañazos y decoloración en la superficie.

• El diámetro mínimo de los utensilios de cocina debe ser 160 mm para esta función.

• Si coloca el utensilio en la posición delantera, se ilumina en el panel de mandos. La barra de control muestra el ajuste de temperatura predeterminado .

• Si coloca el utensilio en la posición media , se ilumina en el panel de mandos. La barra de control muestra el ajuste de temperatura predeterminado .

• Si coloca el utensilio en la posición trasera, se ilumina en el panel de mandos. La barra de control muestra el ajuste de temperatura predeterminado .

• Para cambiar el ajuste de temperatura predeterminado, utilice la barra de control delantera izquierda. Se puede cambiar el 200 ESPAÑOLajuste de temperatura predeterminado solo si la función está activa. Puede cambiar por separado el ajuste de temperatura de cada posición. La placa de cocción conservará el ajuste la próxima vez que active la función. Toque para activar la función. El indicador se enciende y la barra de control muestra el ajuste de temperatura predeterminado . Para desactivar la función, toque .

ADVERTENCIA! Consulte los capítulos sobre seguridad.

7.1 Utensilios de cocina

En las zonas de cocción por inducción, un campo electromagnético fuerte crea un calor muy rápido en los utensilios de cocina. Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.

• La base de los recipientes debe ser lo más gruesa y plana posible.

• Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.

• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica. Material del utensilio de cocina

• correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).

• incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana. El utensilio de cocina es adecuado para cocinar con inducción si:

• el agua hierve muy rápido en una zona con el ajuste de calor máximo.

• un imán se coloca en la base del utensilio de cocina. Dimensiones del utensilio de cocina

• Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.

• La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción.

• Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de cocina mayores que los indicados en la "Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa. Consulte "Datos técnicos".

7.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

• crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).

• silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).

• zumbido: el nivel de calor utilizado es alto.

• chasquido: se produce una conmutación eléctrica.

• siseo, zumbido: el ventilador está en funcionamiento. Estos ruidos son normales y no indican fallo alguno. ESPAÑOL 2017.3 Öko Timer (Temporizador Eco) Con el fin de ahorrar energía, la resistencia de la zona de cocción se apaga antes de que suene la señal del temporizador de cuenta atrás. La diferencia en el tiempo de utilización depende de la temperatura de calentamiento y de la duración de la cocción.

7.4 Ejemplos de aplicaciones de

cocina La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia. Los datos de la tabla son valores orientativos. Ajuste de tem‐ peratura Usar para: Tiempo (min) Consejos 1 Mantener calientes los alimentos. según sea necesario Tapar los utensilios de cocina.

5 - 25 Mezcla de vez en cuando.

1 - 2 Solidificar: tortillas esponjosas, huevos

10 - 40 Cocina el plato con una tapa.

2 - 3 Arroces y platos cocinados con leche,

calentar comidas preparadas.

25 - 50 Añadir al menos el doble de líquido

que de arroz; los platos lácteos deben removerse a media cocción.

3 - 4 Verduras al vapor, pescado, carne. 20 - 45 Añada un par de cucharadas de líqui‐

4 - 5 Patatas al vapor. 20 - 60 Utilice como máximo ¼ l de agua para

tos, estofados y sopas.

60 - 150 Hasta 3 l de líquido más ingredientes.

6 - 7 Fritura ligera: escalopes, cordon bleu

de ternera, chuletas, hamburguesas, salchichas, hígado, rebozados, hue‐ vos, tortitas, rosquillas. según sea necesario Déle la vuelta a media cocción.

7 - 8 Fritura fuerte: hash browns, filetes de

5 - 15 Déle la vuelta a media cocción.

9 Hervir agua, cocer pasta, dorar carne (gulash, asado), patatas fritas. Hervir grandes cantidades de agua. PowerBoost está activado.

7.5 Consejos para Hob²Hood

Cuando utilice la placa de cocción con la función:

• Proteja el panel de la campana de la luz solar directa.

• No encienda la luz halógena del panel de la campana.

• No cubra el panel de control de la placa de cocción.

• No interrumpa la señal entre la placa de cocción y la campana (por ejemplo, con la mano, algún mango o un utensilio alto). Consulte la imagen. La campana de la figura es solo a título ilustrativo. 202 ESPAÑOLOtros aparatos controlados a distancia pueden bloquear la señal. No utilice ningún otro aparato cerca de la placa mientras esté Hob²Hood activado. Campanas extractoras con la función Hob²Hood Para encontrar toda la gama de campanas extractoras que usan esta función, consulte nuestro sitio web del consumidor. Las campanas extractoras AEG que usan esta función deben tener el símbolo

ADVERTENCIA! Consulte los capítulos sobre seguridad.

8.1 Información general

• Limpie la placa después de cada uso.

• Utilice siempre recipientes cuya base esté limpia.

• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.

• Utilice un limpiador especial para la superficie de la placa.

• Utilice un rascador especial para el cristal. La impresión en el área flexible de cocción por inducción puede ensuciarse o cambiar de color debido al arrastre de los utensilios de cocina. Puede limpiar la zona como habitualmente.

8.2 Limpieza de la placa

• Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y alimentos que contengan azúcar, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

• Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño.

9. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad. ESPAÑOL 2039.1 Qué hacer si... Problema Posible causa Solución La placa no se enciende o no funciona. La placa no está conectada a un su‐ ministro eléctrico o está mal conec‐ tada. Compruebe si la placa se ha conecta‐ do correctamente a la red eléctrica. Ha saltado el fusible. Asegúrese de que el fusible es la cau‐ sa del fallo de funcionamiento. Si el fu‐ sible se funde repetidamente, consulte a un electricista cualificado. No ha ajustado la temperatura antes de que transcurran 50 segundos. Vuelva a encender la placa y ajuste el nivel de calor en menos de 50 segun‐ dos. Ha pulsado 2 o más sensores al mismo tiempo. Toque solo un sensor. Pausa está en funcionamiento. Consulte "Uso diario". Hay agua o grasa en el panel de control. Limpie el panel de control. No puede seleccionar el nivel de calor máximo de una de las zo‐ nas de cocción. No puede activar una de las zo‐ nas de cocción. Las otras zonas consumen la poten‐ cia máxima disponible. La placa funciona correctamente. Reduzca la temperatura de las otras zonas de cocción conectadas a la mis‐ ma fase. Consulte “Gestión de ener‐ gía”. Se emite una señal acústica y la placa se apaga. Se emite una señal acústica cuando la placa se apaga. Ha colocado uno o varios sensores. Retire el objeto de los sensores. La placa se apaga. Ha colocado algo sobre el sensor

Retire el objeto del sensor. El indicador de calor residual no se enciende. La zona no está caliente porque ha funcionado poco tiempo o el sensor está dañado. Si la zona ha funcionado el tiempo su‐ ficiente como para estar caliente, con‐ sulte con el centro de servicio autori‐ zado. Hob²Hood no funciona. Ha tapado el panel de control. Retire el objeto del panel de control. Puede estar utilizando un utensilio muy alto que bloquea la señal. Utilice un utensilio más pequeño, cam‐ bie la zona de cocción o manipule ma‐ nualmente la campana de cocción. Los sensores se calientan. El utensilio de cocina es demasiado grande o está colocado demasiado cerca de los mandos. Coloque los utensilios de cocina gran‐ des en las zonas traseras si es posi‐ ble. No hay ningún sonido al pulsar los sensores del panel. Los sonidos están desactivados. Active los sonidos. Consulte "Uso dia‐ rio". 204 ESPAÑOLProblema Posible causa Solución La zona de cocción por inducción flexible no calienta los utensilios de cocina. El utensilio de cocina está en una posición incorrecta en la zona de cocción por inducción flexible. Coloque el utensilio de cocina en la posición correcta en el área de coc‐ ción por inducción flexible. La posición del utensilio depende de la función ac‐ tivada o del modo de funcionamiento. Consulte el capítulo "Zona de cocción flexible de inducción". El diámetro de la base del utensilio de cocina es incorrecto para la fun‐ ción activada o el modo de funciona‐ miento. Use un utensilio con un diámetro apli‐ cable a la función activada o el modo de funcionamiento. Consulte el capítu‐ lo "Zona de cocción flexible de induc‐ ción". se enciende. Dispositivo de seguridad para niños o Bloqueo está en funcionamiento. Consulte "Uso diario". La barra de control parpadea. No hay ningún utensilio de cocina sobre la zona o la zona no está to‐ talmente cubierta. Coloque un utensilio que cubra total‐ mente la zona de cocción. El utensilio de cocina no es adecua‐ do. Utilice utensilios de cocina adecuados. Consulte "Consejos". El diámetro de la base del utensilio de cocina es demasiado pequeño para la zona. Utilice el utensilio de cocina con las di‐ mensiones adecuadas. Consulte "Da‐ tos técnicos". FlexiBridge (Flexible Bridge) está en funcionamiento. Una o varias sec‐ ciones del modo de funcionamiento que opera no están cubiertas por el utensilio. Coloque el utensilio de cocina en el número correcto de secciones del mo‐ do de función que opera o cambie el modo de función. Consulte el capítulo "Zona de cocción flexible de induc‐ ción". se enciende. PowerSlide está en funcionamiento. Dos recipientes se colocan en la zo‐ na de cocción por inducción flexible. Utilice solo un utensilio. Consulte el capítulo "Zona de cocción flexible de inducción". y un número se encienden. Se ha producido un error en la pla‐ ca. Apague la placa y vuelva a encenderla después de 30 segundos. Si vuelve a aparecer , desconecte la placa de cocción de la red eléctrica. Espere 30 segundos antes de volver a conectar la placa. Si el problema continúa, pón‐ gase en contacto con el Centro de ser‐ vicio técnico. Se oye un pitido constante. La conexión eléctrica no es correcta. Desconecte la placa de cocción de la red eléctrica. Pida a un electricista cualificado que compruebe la instala‐ ción.

9.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico. Facilite los datos de la placa de características. Asegúrese de que manipula la placa correctamente. De lo contrario, el técnico de servicio o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.

ESPAÑOL 20510. DATOS TÉCNICOS

10.1 Placa de datos técnicos

Modelo IPE84571IB Número de producto (PNC) 949 597 491 00 Tipo 62 D4A 21 AA 220-240 V / 400 V 2N 50-60 Hz Inducción 7.35 kW Hecho en Alemania Nº serie: ................ 7.35 kW AEG

10.2 Especificaciones de las zonas de cocción

Zona de cocción Potencia nomi‐ nal (ajuste de temperatura máx.) [W] PowerBoost [W] PowerBoost du‐ ración máxima [min] Diámetro de los utensilios de co‐ cina [mm] Parte tras. central 2300 3200 10 125 - 210 Parte del. der. 1800 2800 10 145 - 180 Zona de cocción por inducción flexible 2300 3200 10 mínimo 100 La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las dimensiones del utensilio de cocina. Para obtener unos resultados de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.

11. EFICACIA ENERGÉTICA

11.1 Información del producto*

Identificación del modelo IPE84571IB Tipo de placa Placa empotrada Número de zonas de cocción 2 Número de áreas de cocción 1 Tecnología de calentamiento Inducción Diámetro de las zonas de cocción circulares (Ø) Parte tras. central Parte del. der. 21 cm 18 cm Largo (L) y ancho (A) del área de cocción Izquierda L 41.8 cm. A 24.8 cm. Consumo energético por zona de cocción (EC elec‐ tric cooking) Parte tras. central Parte del. der. 190,8 Wh/kg 194,2 Wh/kg 206 ESPAÑOLConsumo energético del área de cocción (EC elec‐ tric cooking) Izquierda 187,0 Wh/kg Consumo enegértico de la placa de cocción (EC electric hob) 189,2 Wh/kg

• Para la Unión Europea de coformidad con EU 66/2014. Para el Bielorrusia de conformidad con la STB 2477-2017, Anexo A. Para Ucrania, de conformidad con la 742/2019. EN 60350-2 - Aparatos electrodomésticos: encimeras eléctricas - Parte 2: Placas - Métodos de medición del ren‐ dimiento

11.2 Ahorro de energía

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.

• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.

• Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.

• Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.

• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.

• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

12. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
