BRUKSANVISNING 374455 BLACK & DECKER

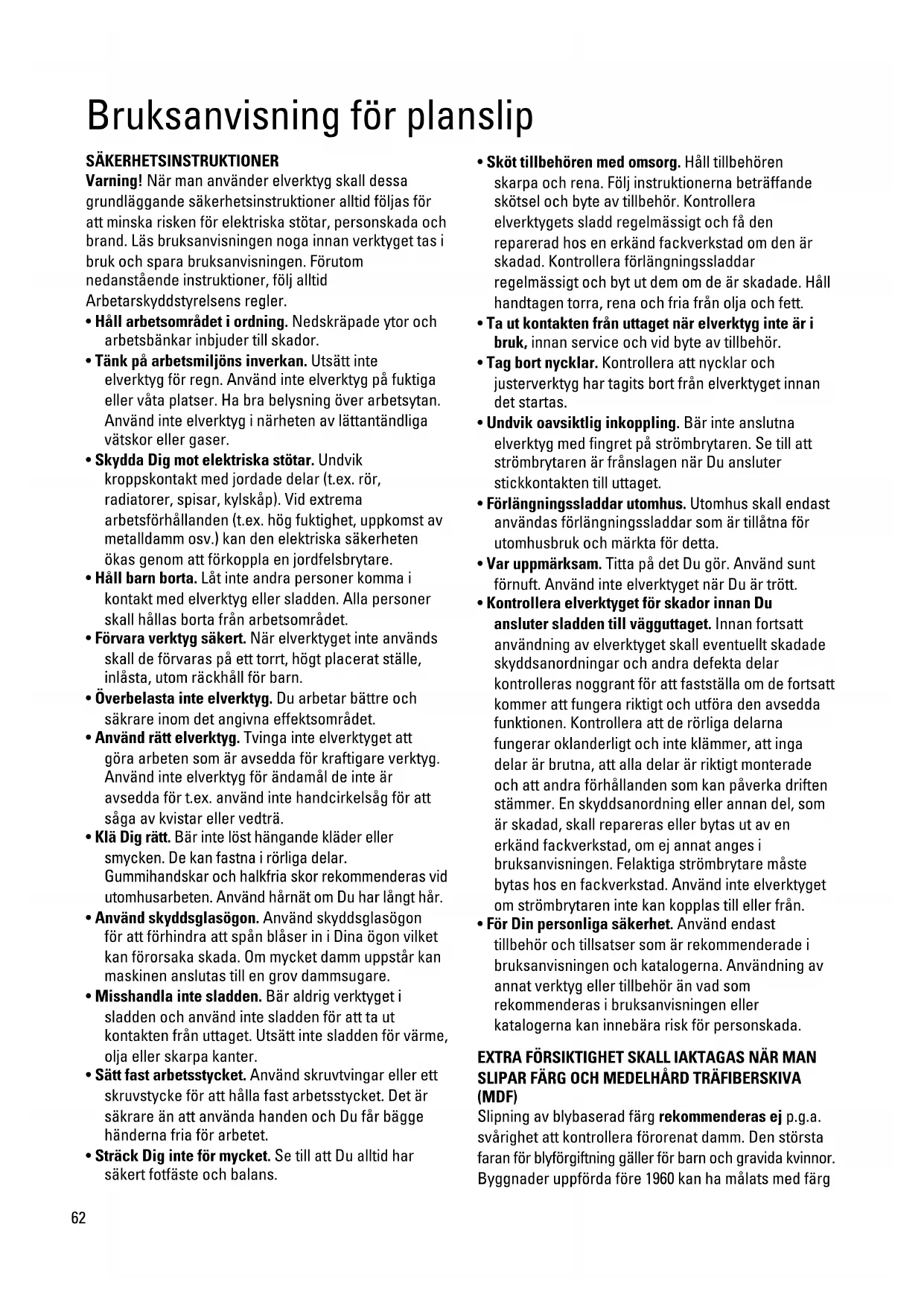

Brian Cooke - Director of Engineering Black & Decker Ltd, Spennymoor, County Durham DL16 6JG, United Kingdom62 SÄKERHETSINSTRUKTIONER Varning! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand. Läs bruksanvisningen noga innan verktyget tas i bruk och spara bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddstyrelsens regler.

• Håll arbetsområdet i ordning. Nedskräpade ytor och arbetsbänkar inbjuder till skador.

• Tänk på arbetsmiljöns inverkan. Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser.

• Skydda Dig mot elektriska stötar. Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas genom att förkoppla en jordfelsbrytare.

• Håll barn borta. Låt inte andra personer komma i kontakt med elverktyg eller sladden. Alla personer skall hållas borta från arbetsområdet.

• Förvara verktyg säkert. När elverktyget inte används skall de förvaras på ett torrt, högt placerat ställe, inlåsta, utom räckhåll för barn.

• Överbelasta inte elverktyg. Du arbetar bättre och säkrare inom det angivna effektsområdet.

• Använd rätt elverktyg. Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för t.ex. använd inte handcirkelsåg för att såga av kvistar eller vedträ.

• Klä Dig rätt. Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår.

• Använd skyddsglasögon. Använd skyddsglasögon för att förhindra att spån blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår kan maskinen anslutas till en grov dammsugare.

• Misshandla inte sladden. Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter.

• Sätt fast arbetsstycket. Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet.

• Sträck Dig inte för mycket. Se till att Du alltid har säkert fotfäste och balans.

• Sköt tillbehören med omsorg. Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett.

• Ta ut kontakten från uttaget när elverktyg inte är i bruk, innan service och vid byte av tillbehör.

• Tag bort nycklar. Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas.

• Undvik oavsiktlig inkoppling. Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget.

• Förlängningssladdar utomhus. Utomhus skall endast användas förlängningssladdar som är tillåtna för utomhusbruk och märkta för detta.

• Var uppmärksam. Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött.

• Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget. Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om de fortsatt kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från.

• För Din personliga säkerhet. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. EXTRA FÖRSIKTIGHET SKALL IAKTAGAS NÄR MAN SLIPAR FÄRG OCH MEDELHÅRD TRÄFIBERSKIVA (MDF) Slipning av blybaserad färg rekommenderas ej p.g.a. svårighet att kontrollera förorenat damm. Den största faran för blyförgiftning gäller för barn och gravida kvinnor. Byggnader uppförda före 1960 kan ha målats med färg Bruksanvisning för planslip63 SVERIGE innehållande bly och sedan täckts med ytterligare ett lager färg. Det är viktigt att kontrollera om färgen innehåller bly innan man börjar slipa. Denna test kan göras med en blydetektor eller av en professionell målare. Om Du är osäker rekommenderar vi att följande försiktig- het iakttages vid slipnig av färg eller träfiberskiva.

Barn eller gravida kvinnor skall inte vara i närheten av det arbetsområde som slipas innan fullständig rengöring har utförts. Andingsmask skall bäras av de personer som befinner sig i arbetsområdet. Filtret skall bytas ut varje dag eller närhelst den som använder filtrer får svårighet at andas. Obs: Använd endast andningsmask som är avsedd för arbete med blyfärg eller gaser. Vanliga färgmasker har inte samma skyddseffekt. För att undvika att få i sig färgpartiklar skall man inte äta, dricka eller röka inom arbetsområdet . Den person som arbetar i slipområdet skall göra rent och tvätta sig ordentligt innan man äter, dricker eller röker. Damm kan fastna på mat, dryck etc, därför skall mat inte finnas i arbetsområdet. MILJÖ Färg skall tags bort på ett sådant sätt att minsta möjliga mängd damm uppstår. Områden där färg tages bort skall täckas av plastskynken. Slipning skall utföras på ett sådant sätt att man reducerar risken för färgdamm utanför arbetsområdet.

RENGÖRING OCH AVYTTRING

Alla arbetsytor skall dagligen dammsugas och rengöras noggrant under den tid som arbetet pågår. Dammsugspåsar och filter skall bytas regelbundet. Kläder, dammskydd, leksaker, tvättbara möbler och redskap skall tvättas noggrant innan de används igen. Spar dessa instruktioner! DUBBELISOLERING Ditt verktyg är dubbelisolerat. Det betyder att alla externa metalldelar är elektriskt isolerade från nätet. Det görs genom att placera isolerspärrar mellan de elektriska och mekaniska detaljerna, vilket gör det onödigt att jorda verktyget. Observera! Dubbelisolering ersätter inte normal försiktighet. Isoleringen finns för att ge ökat skydd mot skada som uppstår på grund av elektriskt isoleringsfel inuti maskinen.

Förlängningssladd upp till 30m längd kan användas utan att kraften går förlorad. Obs! Förlängningssladd skall endast användas om det är absolut nödvändigt. Användning av felaktig förlängningssladd kan resultera i brand och elektrisk stöt. Vid användning av förlängningssladd, kontrollera att sladden inte är skadad. MILJÖ När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en Black & Decker serviceverkstad. SERVICE Skulle fel uppstå på maskinen lämna då alltid in den till en auktoriserad serviceverkstad (se aktuell katalog för vidare information eller kontakta Black & Decker AB). Om Du har några frågor, kontakta Black & Decker kundtjänst eller en auktoriserad serviceverkstad. Förteckning över våra auktoriserade serviceverkstäder finns på Internet, www.2helpU.com. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat. GARANTI Black & Decker AB lämnar garanti enligt särskilda garantivillkor som finns tillgängliga hos Black & Decker AB. Dessa innebär bl.a: Black & Decker AB garanterar att maskinen är fri från material- eller fabrikationsfel vid leverans. Garantin gäller 24 månader från leveransen. Black & Decker åtar sig att kostnadsfritt reparera eller byta ut maskinen efter eget val. För att rätt åberopa fel som omfattas av garanti skall köparen underrätta närmaste Black & Decker auktoriserad serviceverkstad om felet inom fjorton dagar efter det att felet upptäckts eller bort upptäckas. Köparen skall därvid uppvisa kvitto, faktura eller annat inköpsbevis som visar var och när maskinen inköptes. Köparen är skyldig att på egen bekostnad lämna maskinen odemonterad till nämnda serviceverkstad eller till inköpsstället. För konsumentköp gäller dessutom i tillämpliga delar Konsumentköplagen som reglerar förhållandet mellan återförsäljare och köpare. TILLBEHÖR Black & Decker erbjuder en komplett serie av tillbehör. För närmare information, vänd Dig till en av Black & Deckers återförsäljare. Använd bara Black & Decker eller Piranha originaltillbehör. TEKNISKA DATA Verktygets ljudnivå är i enlighet med gällande EG- lagstiftning. Vi rekommenderar att vidta erforderliga försiktighetsåtgärder, om ljudnivån är besvärande. Det sker normalt vid en ljudnivå som överstiger 85dB (A).64 SVERIGE DETALJBESKRIVNING

Din maskin har några eller alla dessa funktioner. Obs: Denna bruksanvisning täcker även katalognummer med ett bokstavssuffix. Se förpackningen för detaljer.

FÖRBEREDNING AV PLANSLIPEN

Gör på följande sätt för att förbereda planslipen: Drag ut sladden ur vägguttaget. Sätt fast korrekt slippappersgrad på planslipens bas. Anslut dammutsugningsuttaget till en grov dammsugare. Sätt fast dammpåsen (KA273). Ställ in hastighets- kontrollen på önskad inställning (KA185E/KA186E).

MONTERING AV SLIPPAPPER

Planslipen använder slippapper av tredjedelsstorlek (KA175/KA180/KA185/KA185E) eller hålade 1/3 ark med kardborrefäste (KA186/KA186E/374455), eller halvstorlek (KA273). Gör på följande sätt för att montera slippapperet: Drag ut sladden ur vägguttaget. KA186/KA186E/374455 Pressa den nylonvävda sidan av det självhäftande slippappret mot hakarna på basen. Rikta in hålen i slippappret med basens hål. KA175/KA180/KA185/KA185E Tryck handtagen på de främre och bakre pappersklämmorna uppåt så att de lossas från skårorna (KA175/KA180). Använd pappers- klämmornas spakar för att öppna pappersklämmorna (KA273). Rikta in hålen i slippapperet med dammutsugningshålen på basen av planslipen. Håll fast slippapperet och för in kanten på slippapperet under den främre pappersklämman. Tryck handtaget på papperklämman nedåt, in i skåran (KA175/KA180/KA185/ KA185E). Använd spaken på den främre pappersklämman för att stänga pappersklämman (KA273). Spänn slippapperet lätt så att det fastnar på basen och för in den bakre kanten i den bakre pappersklämman.

SVERIGE Tryck handtaget på pappersklämman nedåt så att det passar in i skåran (KA175/KA180/ KA185/KA185E). Använd spaken på den bakre pappersklämman för att stänga pappersklämman (KA273).

DAMMUTSUGNING (KA175/KA180/KA185/KA185E/

KA186/KA186E/374455) Planslipen har en adapter som kan anslutas till en grovdammsugare. Gör på följande sätt för att ansluta den till en grovdammsugare: För in adaptern i det bakre uttaget på planslipen och anslut grovdammsugarslangen. DAMMUTSUGNING (KA273) Planslipen har en yttre dammpåse för uppsamling av damm. Gör på följande sätt för att ansluta dammpåsen: Skjut skyddet på dammuttaget framåt och för in munstycket på dammpåsen i öppningen. För att tömma dammpåsen, öppna blixtlåset och töm ut innehållet. För att ta bort dammpåsen, tryck ned spärren och tag bort påsen från öppningen. VARIABEL HASTIGHET (KA185E/KA186E) Hastighetskontrollen på framsidan av planslipen ger dig optimal hastighet för alla material. Ställ in ratten på önskat nummer för att ändra planslipens hastighet. Rekommenderade hastigheter visas i tabellen nedan: Material Nivå Hårt träslag (bok) 3-5 Mjukt träslag (furu) 3-5 Fanér 2-4 Syntetmaterial 3-4 Akrylplast 2-5 Icke-järnhaltiga material 2-5 Stål 2-5 Borttagning av lack 3-5

ATT ANVÄNDA PLANSLIPEN

KA175/KA273 Skjut till/från- strömbrytaren framåt tills markeringen “1” syns för att sätta på planslipen. För att stänga av den, skjut strömbrytaren bakåt tills markeringen “0” syns. KA180/KA185/KA185E/KA186/KA186E/374455 Tryck på strömbrytaren märkt “1” för att sätta på planslipen. Tryck på strömbrytaren märkt “0” för att stänga av den. ARBETSTIPS Håll alltid planslipen med bägge händerna. Slipa alltid i träfibrernas riktning. Om du slipar i motsatt riktning kommer “virvlar” att skapas.

• Använd rätt grad av slippapper. Ett grovkornigt papper avlägsnar mer material men ger en grövre yta. Ett finkornigt papper avlägsnar inte lika mycket material men ger en mer polerad yta. Som en allmän regel bör man börja med ett grovt slippapper och avsluta med ett finkornigt.

• Byt alltid ut slitet slippapper.

• Töm dammpåsen (KA273) var 10:e minut.

• Välj korrekt hastighet (KA185E/KA186E). Använd en lägre hastighet för akrylplast och syntetmaterial och medelhög eller hög för hårda och mjuka träslag.66 VERKTYGSSKÖTSEL

• Tryck inte överdrivet på planslipen, det kan göra att den överhettas. Om planslipen överhettas skall den drivas utan belastning i 2 minuter.

• Se alltid till att lufthålen på motorhuset inte är blockerade.

• Gör på följande sätt för att rengöra planslipen:

• Drag ut kontakten ur vägguttaget.

• Använd en ren pensel för att rengöra luftthål och öppningar.

• Rengör huset med en ren, fuktad trasa (använd inte lösningsmedel, bensin eller terpentin).

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar att verktygen: KA175, KA180, KA185, KA186, KA273, 374455 överenstämmer med 89/392/EEC, 89/336/EEC, EN55014,

73/23/EEC, EN55104, EN50144

Vägt ljudtryck är 85dB (A) Vägt ljudeffekt är 98dB (A) Hand/arm vägd vibration är 4.6m/s
