MANUALE UTENTE 374455 BLACK & DECKER

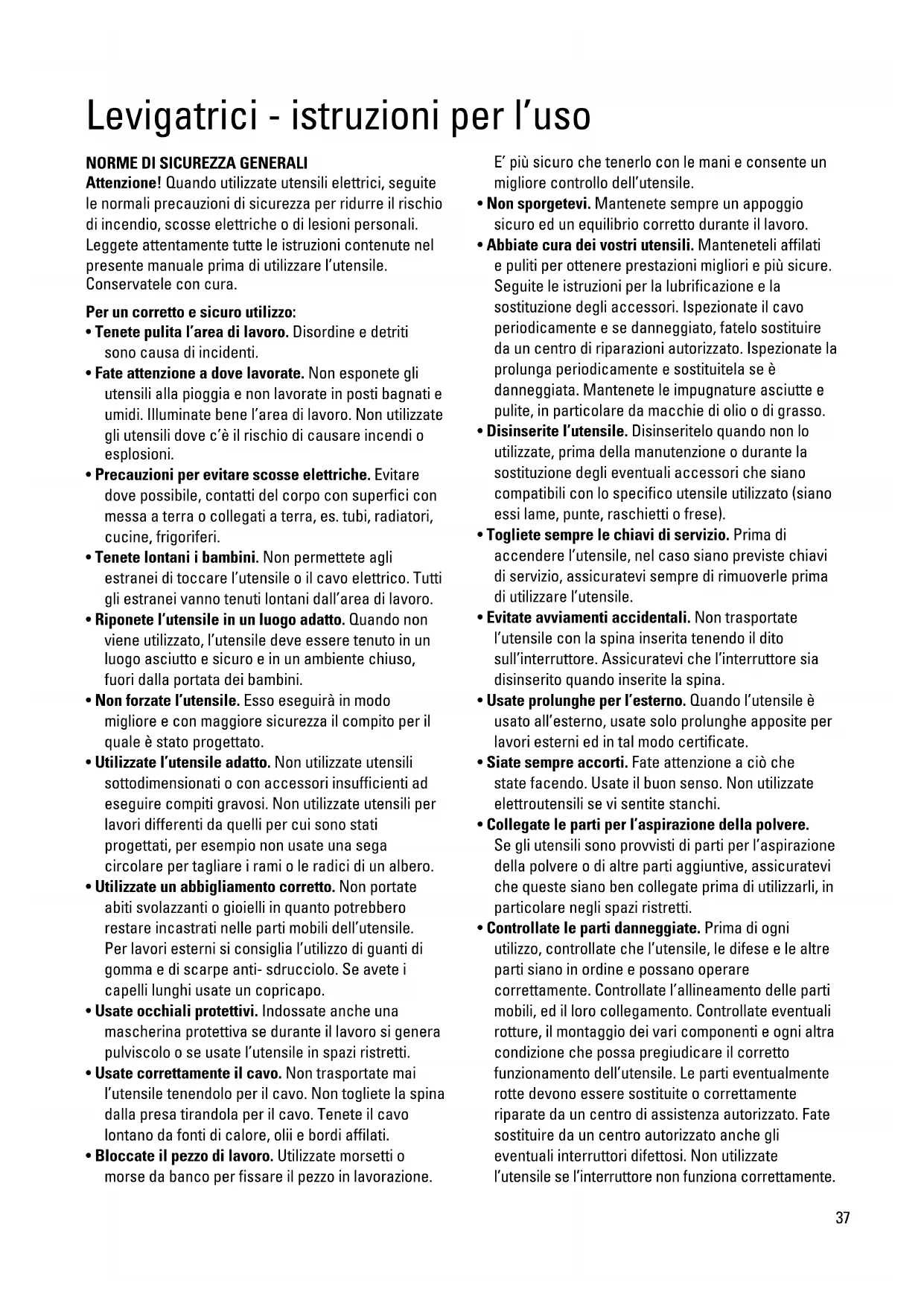

Attenzione! Quando utilizzate utensili elettrici, seguite le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche o di lesioni personali. Leggete attentamente tutte le istruzioni contenute nel presente manuale prima di utilizzare l’utensile. Conservatele con cura. Per un corretto e sicuro utilizzo:

• Tenete pulita l’area di lavoro. Disordine e detriti sono causa di incidenti.

• Fate attenzione a dove lavorate. Non esponete gli utensili alla pioggia e non lavorate in posti bagnati e umidi. Illuminate bene l’area di lavoro. Non utilizzate gli utensili dove c’è il rischio di causare incendi o esplosioni.

• Precauzioni per evitare scosse elettriche. Evitare dove possibile, contatti del corpo con superfici con messa a terra o collegati a terra, es. tubi, radiatori, cucine, frigoriferi.

• Tenete lontani i bambini. Non permettete agli estranei di toccare l’utensile o il cavo elettrico. Tutti gli estranei vanno tenuti lontani dall’area di lavoro.

• Riponete l’utensile in un luogo adatto. Quando non viene utilizzato, l’utensile deve essere tenuto in un luogo asciutto e sicuro e in un ambiente chiuso, fuori dalla portata dei bambini.

• Non forzate l’utensile. Esso eseguirà in modo migliore e con maggiore sicurezza il compito per il quale è stato progettato.

• Utilizzate l’utensile adatto. Non utilizzate utensili sottodimensionati o con accessori insufficienti ad eseguire compiti gravosi. Non utilizzate utensili per lavori differenti da quelli per cui sono stati progettati, per esempio non usate una sega circolare per tagliare i rami o le radici di un albero.

• Utilizzate un abbigliamento corretto. Non portate abiti svolazzanti o gioielli in quanto potrebbero restare incastrati nelle parti mobili dell’utensile. Per lavori esterni si consiglia l’utilizzo di guanti di gomma e di scarpe anti- sdrucciolo. Se avete i capelli lunghi usate un copricapo.

• Usate occhiali protettivi. Indossate anche una mascherina protettiva se durante il lavoro si genera pulviscolo o se usate l’utensile in spazi ristretti.

• Usate correttamente il cavo. Non trasportate mai l’utensile tenendolo per il cavo. Non togliete la spina dalla presa tirandola per il cavo. Tenete il cavo lontano da fonti di calore, olii e bordi affilati.

• Bloccate il pezzo di lavoro. Utilizzate morsetti o morse da banco per fissare il pezzo in lavorazione. E’ più sicuro che tenerlo con le mani e consente un migliore controllo dell’utensile.

• Non sporgetevi. Mantenete sempre un appoggio sicuro ed un equilibrio corretto durante il lavoro.

• Abbiate cura dei vostri utensili. Manteneteli affilati e puliti per ottenere prestazioni migliori e più sicure. Seguite le istruzioni per la lubrificazione e la sostituzione degli accessori. Ispezionate il cavo periodicamente e se danneggiato, fatelo sostituire da un centro di riparazioni autorizzato. Ispezionate la prolunga periodicamente e sostituitela se è danneggiata. Mantenete le impugnature asciutte e pulite, in particolare da macchie di olio o di grasso.

• Disinserite l’utensile. Disinseritelo quando non lo utilizzate, prima della manutenzione o durante la sostituzione degli eventuali accessori che siano compatibili con lo specifico utensile utilizzato (siano essi lame, punte, raschietti o frese).

• Togliete sempre le chiavi di servizio. Prima di accendere l’utensile, nel caso siano previste chiavi di servizio, assicuratevi sempre di rimuoverle prima di utilizzare l’utensile.

• Evitate avviamenti accidentali. Non trasportate l’utensile con la spina inserita tenendo il dito sull’interruttore. Assicuratevi che l’interruttore sia disinserito quando inserite la spina.

• Usate prolunghe per l’esterno. Quando l’utensile è usato all’esterno, usate solo prolunghe apposite per lavori esterni ed in tal modo certificate.

• Siate sempre accorti. Fate attenzione a ciò che state facendo. Usate il buon senso. Non utilizzate elettroutensili se vi sentite stanchi.

• Collegate le parti per l’aspirazione della polvere. Se gli utensili sono provvisti di parti per l’aspirazione della polvere o di altre parti aggiuntive, assicuratevi che queste siano ben collegate prima di utilizzarli, in particolare negli spazi ristretti.

• Controllate le parti danneggiate. Prima di ogni utilizzo, controllate che l’utensile, le difese e le altre parti siano in ordine e possano operare correttamente. Controllate l’allineamento delle parti mobili, ed il loro collegamento. Controllate eventuali rotture, il montaggio dei vari componenti e ogni altra condizione che possa pregiudicare il corretto funzionamento dell’utensile. Le parti eventualmente rotte devono essere sostituite o correttamente riparate da un centro di assistenza autorizzato. Fate sostituire da un centro autorizzato anche gli eventuali interruttori difettosi. Non utilizzate l’utensile se l’interruttore non funziona correttamente.38 ITALIANO

• Attenzione! L’utilizzo di accessori non indicati in questo manuale può essere causa di incidenti.

• Fate riparare il vostro utensile da personale qualificato. Il sistema elettrico di questo utensile è conforme alle principali norme di sicurezza. Le riparazioni devono essere effettuate da personale autorizzato, utilizzando parti di ricambio originali, diversamente, ciò potrebbe comportare gravi lesioni personali all’utilizzatore.

PRECAUZIONI ADDIZIONALI DURANTE LA LEVIGATURA

DI VERNICI A BASE DI PIOMBO E PANNELLI IN MDF Non è consigliata la levigatura di vernice a base di piombo a causa della difficoltà nel controllare la polvere contaminata. Il più grosso rischio di inquinamento col piombo è per i bambini e le donne incinte. Ogni costruzione prima del 1960 potrebbe essere stata verniciata nel passato con vernici contenenti piombo e coperta da ulteriori strati di vernice. E’ importante stabilire comunqe quanto piombo contiene la vernice che sta per essere levigata prima di cominciare il lavoro. Ciò potrebbe essere effettuato con test su attrezzi di piombo o da un un decoratore professionista. Nel dubbio, raccomandiamo di seguire le seguenti precauzioni quando levigate ogni vernici o pannelli in MDF. SICUREZZA PERSONALE Nessun bambino o donna incinta deve entrare nell’area di lavoro dove la vernice è stata levigata fino a che non è conclusa l’intera pulizia. Una maschera antipolvere o un respiratore deve essere utilizzato da chiunque entri nell’area di lavoro. Il filtro deve essere cambiato ogni giorno o comunque quando l’utilizzatore fa fatica a respirare. Nota: Devono essere utilizzate solamente queste mascherine antipolvere, ideali per lavorare con la polvere e il vapore della vernice a base di piombo. Mascherine ordinarie non offrono una protezione simile. Per prevenire l’ingestione di particolari particelle di vernice non bisogna mangiare, bere o fumare. L’utilizzatore deve lavarsi e pulirsi prima di mangiare, bere o fumare. Cibi, bevande, ecc. non devono essere lasciati nell’area di lavoro dove la polvere può depositarsi.

SICUREZZA DELL’AMBIENTE

La vernice deve essere rimossa in maniera tale da minimizzare la diffusione di polvere creata. Le aree dove si sta rimuovendo la vernice devono essere isolate con fogli di plastica. La levigatura deve essere effettuata così da ridurre lo spargimento di polvere fuori dall’area di lavoro.

PULIZIA E ACCORGIMENTI

Tutte le superfici dell’area di lavoro devono essere sgomberate e pulite giornalmente per tutta la durata del lavoro. Il filtro delle sacche di aspirazione della polvere deve essere cambiato frequentemente. Anche i vestiti, teli di protezione plastificati, giocattoli, mobili lavabili e gli utensili devono essere completamente lavati prima di essere utlizzati nuovamente. Conservate con cura queste istruzioni! DOPPIO ISOLAMENTO Il vostro utensile è a doppio isolamento. Ciò significa che tutte le parti metalliche esterne sono isolate elettricamente dalla rete elettrica. Questo si ottiene inserendo almeno due barriere isolanti tra i componenti elettrici e quelli meccanici rendendo inutile il collegamento a terra. Nota: Il doppio isolamento non esime dal seguire le normali norme di sicurezza durante l’uso. Il sistema di isolamento è una ulteriore protezione contro danni causati da un possibile mal-funzionamento dell’isolamento elettrico all’interno dell’utensile.

SICUREZZA NEL COLLEGAMENTO ELETTRICO

Assicuratevi che l’alimentazione sia compatibile con quella indicata sulla targa dell’utensile

Potete utilizzare fino a 30m di prolunga, senza che ciò causi perdita di potenza. Nota: La prolunga non deve essere utilizzata se non strettamente necessaria. L’uso di una prolunga non adatta può risultare causa di incendi o scosse elettriche. Se l’uso della prolunga è necessario, assicuratevi che sia ben collegata ed in buone condizioni.

ELIMINAZIONE DEL PRODOTTO E AMBIENTE

Se un giorno doveste trovare che il vostro utensile necessita di essere sostituito o non vi serve più, pensate alla protezione dell’ambiente circostante. I Centri di Assistenza Black & Decker accetteranno il vostro utensile e provvederanno ad eliminarlo in modo corretto.

SERVIZIO DI ASSISTENZA BLACK & DECKER

E’ nostra intenzione che tutti i clienti di Black&Decker siano completamente soddisfatti dei loro prodotti e del servizio post vendita, ma se avete bisogno di un aiuto o di un suggerimento contattate il riparatore autorizzato Black&Decker operante nella vostra zona di residenza che vi aiuterà. Tutti i dettagli della nostra politica post-39 CARATTERISTICHE

1. Interruttore on/off

2. Dispositivo di serraggio per fogli di carta abrasiva

3. Attacco aspirazione polvere

6. Regolazione velocità

Il prodotto presenta queste caratteristiche o parte di esse. NB: Le presenti istruzioni per l’uso si riferiscono anche a utensili con codici terminanti con una lettera dell’alfabeto. I dettagli del prodotto sono riportati sulla confezione. OPERAZIONI PRELIMINARI Per le operazioni preliminari procedere come segue: Staccare la spina dalla presa di corrente. Applicare sulla piastra dell’utensile un foglio di carta abrasiva di grana idonea. Collegare un aspirapolvere all’apposito attacco. Montare il sacchetto raccoglipolvere (KA273). Impostare la regolazione velocità sul valore desiderato (KA185E/KA186E). ITALIANO vendita ed una lista di questi riparatori possono essere trovati presso il sito Internet www.2helpU.com. Alternativamente, telefona al nostro Centro Informazioni e Servizi il cui numero è situato sul retro di questo manuale. GARANZIA Negli stabilimenti Black & Decker tutti i prodotti e i processi produttivi sono sottoposti a quei controlli che permettono alle nostre fabbriche di fregiarsi della certificazione ISO9001, sinonimo di eccellenza. Se nonostante tutti i controlli, il prodotto manifestasse anomalie di fabbricazione, dovute a difetti di materiale o di funzionamento, entro i primi 24 mesi dalla data di acquisto Black & Decker si impegna alla riparazione in garanzia del prodotto, stanti le seguenti condizioni:

• Il prodotto venga ritornato al Centro di Assistenza Black & Decker unitamente ad un documento che ne comprovi la data di acquisto (bolla, fattura o scontrino fiscale).

• Il prodotto non abbia mai subito abusi, non sia stato usato in maniera incompatibile con la sua tecnologia o il difetto non sia causato da evidente incuria.

• Il prodotto non sia stato manomesso o non abbia subito un tentativo di riparazione da persone non facenti parte di un Centro di Assistenza autorizzato. La durata di questa garanzia è offerta come ulteriore servizio al cliente ed è più ampia di quanto richiesto dalle attuali disposizioni in vigore. I prodotti delle linee Black & Decker sono pienamente rispondenti a tutte le normative vigenti al momento della costruzione. L’utilizzo di ricambi ed accessori non originali può danneggiare l’utensile o ridurne in maniera significativa le prestazioni e la sicurezza. In alcuni casi ciò può avere l’effetto di vanificare le condizioni di garanzia. ACCESSORI Le prestazioni di ogni utensile dipendono dal tipo di accessorio usato. Gli accessori Black & Decker sono prodotti in linea con standard di alta qualità e sono progettati per ottimizzare le prestazioni dell’utensile. Acquistare un accessorio Black & Decker vi assicurerà la massima resa del vostro utensile Black & Decker. INFORMAZIONI TECNICHE Il livello di rumore generato da questo utensile è in linea con la normativa CEE. Se nonostante ciò, è per voi eccessivo, vi raccomandiamo di adottare le misure di protezione adatte. Questo dovrebbe normalmente verificarsi con un livello di rumore superiore a 85dB (A).

Sull’utensile vanno inseriti fogli di carta abrasiva con dimensione 1/3 di foglio (KA175/KA180/KA185/KA185E), o fogli preforati (KA186/KA186E/374455), o con dimensione 1/2 foglio (KA273). Per l’applicazione procedere come segue: Staccare la spina dalla presa di corrente. KA186/KA186E/374455 Premere il dorso della carta abrasiva contro il tampone, facendo coincidere i fori della carta con quelli della base. KA175/KA180/KA185/KA185E Premere verso l’alto le maniglie dei dispositivi di bloccaggio anteriore e posteriore per sganciarle dalle loro scanalature di aggancio. Per aprire i dispositivi di bloccaggio agire sulle apposite leve (KA273). Allineare i fori del foglio di carta abrasiva con i fori di aspirazione dell’aria sulla piastra della levigatrice. Mantenendo l’utensile in posizione, inserire il bordo del foglio di carta abrasiva sotto il dispositivo di bloccaggio anteriore. Premere la maniglia corrispondente verso il basso inserendola nella ITALIANO scanalatura di aggancio (KA175/KA180/KA185/ KA185E). Per chiudere il dispositivo di bloccaggio anteriore agire sull’apposita leva (KA273). Tendendo leggermente il foglio di carta abrasiva per farlo aderire alla piastra, inserirne il bordo posteriore nel dispositivo di bloccaggio posteriore. Premere la maniglia corrispondente verso il basso inserendola nella scanalatura di aggancio (KA175/KA180/KA185/KA185E). Per chiudere il dispositivo di bloccaggio posteriore agire sull’apposita leva (KA273). ASPIRAZIONE POLVERE (KA175/KA180/KA185/KA185E/ KA186/KA186E/374455) La levigatrice è dotata di un adattatore per il collegamento ad un aspirapolvere. Per tale operazione procedere come segue: Inserire l’adattatore nell’attacco posteriore dell’utensile e collegare il tubo flessibile dell’aspirapolvere. ASPIRAZIONE POLVERE (KA273) La levigatrice è dotata di un sacchetto esterno per la raccolta della polvere. Per montarlo procedere come segue: Spostare in avanti il coperchio dell’attacco e inserire nell’apertura la bocchetta del sacchetto. Per vuotarlo aprire la chiusura lampo ed estrarre il contenuto. Per toglierlo premere il pulsante di sgancio per rimuoverlo dall’apertura.41 ITALIANO REGOLAZIONE VELOCITÀ (KA185E/KA186E) Sulla parte anteriore la levigatrice è dotata della regolazione velocità che consente di lavorare su ogni materiale con la velocità ottimale. Per regolare questo parametro, portare l’apposita manopola sul numero desiderato. La seguente tabella riporta indicazioni sulle velocità da impiegare: Materiale Livello elettronico Legno duro (faggio) 3 - 5 Legno dolce (pino) 3 - 5 Legno impiallacciato 2 - 4 Materiali sintetici 3 - 4 Fibre acriliche 2 - 5 Metalli non ferrosi 2 - 5 Acciaio 2 - 5 Sverniciatura 3 - 5

FUNZIONAMENTO DELLA LEVIGATRICE

KA175/KA273 Per accendere l’utensile spostare in avanti l’interruttore on/off fino alla tacca “1”, per spegnerlo spostarlo all’indietro fino alla tacca “O”. KA180/KA185/KA185E/KA186/KA186E/374455 Per accendere l’utensile premere l’interruttore contrassegnato da “1”, per spegnerlo quello contrassegnato da “O”. CONSIGLI UTILI Tenere sempre l’utensile con due mani. Levigare sempre lungo la venatura del legno perché, in caso contrario, si lascerebbero segni circolari sul materiale.

• Impiegare fogli di carta abrasiva di grana idonea. Con le grane grosse si rimuove una consistente quantità di materiale ottenendo, però, una rifinitura poco accurata. Con le grane fini, invece, si rimuove una quantità ridotta di materiale ottenendo una rifinitura più accurata. Come principio generale, iniziare con una grana grossa e rifinire con una grana più fine.

• Sostituire il foglio di carta abrasiva usurato.

• Vuotare il sacchetto (KA273) ogni 10 minuti.

• Impostare la velocità idonea (KA185E/KA186E). Impiegare una velocità bassa per fibre acriliche e materiali sintetici o elevata per legno duro e dolce.

SALVAGUARDIA DELL’UTENSILE

• Non esercitare una pressione eccessiva sulla levigatrice perché potrebbe surriscaldarsi. In caso di surriscaldamento far funzionare la levigatrice a vuoto per 2 minuti.

• Mantenere sempre pulite le prese d’aria del carter motore.

• Per pulire l’utensile procedere come segue:

• Staccare la spina dalla presa di corrente.

• Pulire le prese e i condotti con un pennello pulito e asciutto.

• Pulire il carter con un panno pulito e umido (non impiegare solventi, benzina o trementina).

DICHIARAZIONE DI CONFORMITÀ EC

Si dichiara che i prodotti: KA175, KA180, KA185, KA186, KA273, 374455 sono conformi a 89/392/EEC, 89/336/EEC, EN55014,

73/23/EEC, EN55104, EN50144

Pressione sonora 85dB (A) Potenza sonora 98dB (A) Livello di vibrazione mano-braccio 4.6m/s
