MANUALE UTENTE KA260GT BLACK & DECKER

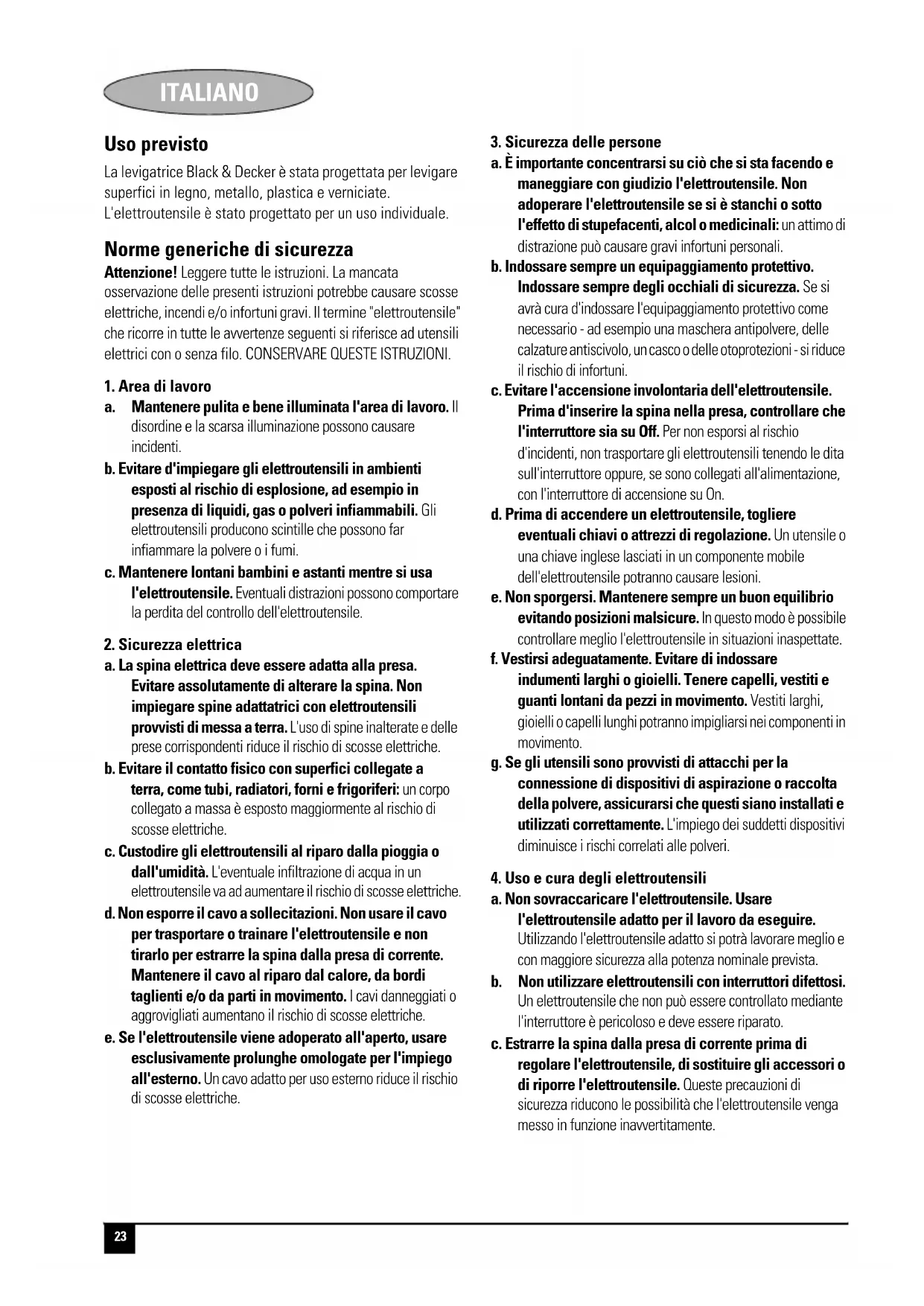

Poids kg 1,26 1,26 1,2623 ITALIANO Italiano Uso previsto La levigatrice Black & Decker è stata progettata per levigare superfici in legno, metallo, plastica e verniciate. L'elettroutensile è stato progettato per un uso individuale. Norme generiche di sicurezza Attenzione! Leggere tutte le istruzioni. La mancata osservazione delle presenti istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi. Il termine "elettroutensile" che ricorre in tutte le avvertenze seguenti si riferisce ad utensili elettrici con o senza filo. CONSERVARE QUESTE ISTRUZIONI.

a. Mantenere pulita e bene illuminata l'area di lavoro. Il disordine e la scarsa illuminazione possono causare incidenti. b. Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi. c. Mantenere lontani bambini e astanti mentre si usa l'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica

a. La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra. L'uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche. b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi: un corpo collegato a massa è esposto maggiormente al rischio di scosse elettriche. c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio di scosse elettriche. d. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e. Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'elettroutensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali: un attimo di distrazione può causare gravi infortuni personali. b. Indossare sempre un equipaggiamento protettivo. Indossare sempre degli occhiali di sicurezza. Se si avrà cura d'indossare l'equipaggiamento protettivo come necessario - ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni - si riduce il rischio di infortuni. c. Evitare l'accensione involontaria dell'elettroutensile. Prima d'inserire la spina nella presa, controllare che l'interruttore sia su Off. Per non esporsi al rischio d'incidenti, non trasportare gli elettroutensili tenendo le dita sull'interruttore oppure, se sono collegati all'alimentazione, con l'interruttore di accensione su On. d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un utensile o una chiave inglese lasciati in un componente mobile dell'elettroutensile potranno causare lesioni. e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni malsicure. In questo modo è possibile controllare meglio l'elettroutensile in situazioni inaspettate. f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi nei componenti in movimento. g. Se gli utensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'impiego dei suddetti dispositivi diminuisce i rischi correlati alle polveri.

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l'elettroutensile. Usare l'elettroutensile adatto per il lavoro da eseguire. Utilizzando l'elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista. b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato. c. Estrarre la spina dalla presa di corrente prima di regolare l'elettroutensile, di sostituire gli accessori o di riporre l'elettroutensile. Queste precauzioni di sicurezza riducono le possibilità che l'elettroutensile venga messo in funzione inavvertitamente.24 ITALIANO d. Quando non vengono usati, gli elettroutensili vanno custoditi fuori della portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni, onde evitare pericoli. e. Sottoporre gli elettroutensili alle procedure di manutenzione del caso. Verificare che le parti mobili siano bene allineate e non s'inceppino, che non ci siano componenti rotti e/o non sussistano altre condizioni che possano compromettere il funzionamento dell'elettroutensile. Eventuali guasti vanno riparati prima dell'uso. La scarsa manutenzione causa molti incidenti. f. Mantenere affilati e puliti gli strumenti da taglio. Se sottoposti alla giusta manutenzione, gli strumenti da taglio con taglienti affilati s'inceppano meno frequentemente e sono più facili da manovrare. g. Utilizzare l'elettroutensile, gli accessori, le punte ecc. in conformità delle presenti istruzioni e secondo la specifica destinazione prevista, tenendo conto delle condizioni di lavoro e del lavoro da completare. L'impiego degli elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.

a. Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali, onde non alterare la sicurezza dell'elettroutensile. Ulteriori precauzioni di sicurezza per le levigatrici X Indossare sempre una mascherina antipolvere durante l'utilizzo della levigatrice. X Dopo la levigatura, rimuovere tutta la polvere. X Fare molta attenzione quando si levigano vernici che probabilmente contengono il piombo come componente di base o quando si levigano certi legni e metalli la cui polvere può essere tossica: - Indossare una mascherina antipolvere specifica per polveri di vernice a base di piombo e fumi e controllare che anche le persone presenti o in arrivo nell'area di lavoro siano adeguatamente protette. - Vietare l'ingresso nell'area di lavoro a bambini o donne in gravidanza. - Non mangiare, bere o fumare nell'area di lavoro. - Eliminare la polvere e i rifiuti prendendo le necessarie misure di sicurezza. X Prima di utilizzare l'elettroutensile su pezzi in legno, verificare di aver montato la cassetta di raccolta della polvere. X Prima di utilizzare l'elettroutensile su pezzi in metallo, verificare di aver rimosso la cassetta di raccolta della polvere. X Non utilizzare mai l'elettroutensile senza foglio di levigatura. X Non utilizzare mai l'elettroutensile senza base di levigatura. X L'utilizzo di questo elettroutensile non è destinato a ragazzi o persone inferme senza supervisione. Controllare che i bambini non giochino con l'elettroutensile. X In caso di danneggiamento del cavo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli. Sicurezza elettrica Il doppio isolamento di cui è provvisto l'elettroutensile rende superfluo il filo di terra. Controllare sempre che l'alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche. Caratteristiche

1. Interruttore acceso/spento

2. Cassetta di raccolta della polvere

3. Base di levigatura roto-orbitale

4. Base di levigatura per grandi dettagli

In base al modello acquistato, gli elementi seguenti potrebbero non essere forniti. Fare riferimento alla confezione.

5. Base di levigatura per piccoli dettagli

6. Fissaggio a puntale

7. Base di levigatura dei profili

8. Profili di levigatura (solo KA250 e KA260)

Nota: A causa dei continui miglioramenti, l'aspetto di alcuni elementi può variare. Montaggio Attenzione! Prima di montarlo, assicurarsi che l'elettroutensile sia spento e disinserito. Attenzione! Dopo un prolungato periodo di utilizzo, la vite di fissaggio della base potrebbe essere troppo calda per essere toccata. Utilizzare lo strumento fornito. Base di levigatura roto-orbitale Con questa base di levigatura è possibile utilizzare l'elettroutensile come levigatrice roto-orbitale.25 ITALIANO Montaggio e rimozione della base di levigatura (fig. B) X Posizionare la base di levigatura (3) sul mandrino (9). X Inserire la rondella (10) nel mandrino. X Inserire la vite Allen (11) nell'apposito foro nel mandrino. X Stringere la vite Allen utilizzando la chiave Allen (12) fornita. X Per rimuovere la base di levigatura, rimuovere la vite Allen (11) e la rondella (10). Montaggio dei fogli di levigatura (fig. C) X Tenere l'elettroutensile con la base di levigatura (3) rivolta verso l'alto. X Posizionare il foglio di levigatura (13) sulla base (3). Non è necessario che i fori presenti sul foglio siano allineati con quelli della base. Montaggio del cuscinetto per la lucidatura (fig. D) Utilizzare questo cuscinetto per applicare prodotti lucidanti o cera sul pezzo in lavorazione. X Tenere l'elettroutensile con la base di levigatura (3) rivolta verso l'alto. X Posizionare il cuscinetto (21) sulla base di levigatura (3). Montaggio del disco di lucidatura (fig. E) Utilizzare il disco di lucidatura per lucidare il pezzo in lavorazione. X Tenere l'elettroutensile con la base di levigatura (3) rivolta verso l'alto. X Posizionare il disco (22) sulla base di levigatura (3). Base di levigatura per grandi e piccoli dettagli Con questa base di levigatura è possibile utilizzare l'elettroutensile come levigatrice per dettagli o roto-orbitale. Montaggio e rimozione della base di levigatura (fig. F) X Posizionare la base di levigatura sul mandrino (9). Verificare che i montanti si trovino sulla base. X Inserire la rondella (10) nel mandrino. X Inserire la vite Allen (11) nell'apposito foro nel mandrino. X Stringere la vite Allen utilizzando la chiave Allen (12) fornita. X Per rimuovere la base di levigatura, rimuovere la vite Allen (11) e la rondella (10). Montaggio dei fogli di levigatura (fig. G) X Staccare le due punte diamantate (15) dal foglio di levigatura (14). X Tenere l'elettroutensile con la base di levigatura rivolta verso l'alto. X Posizionare il foglio di levigatura (14) sulla base, verificando che i fori presenti sul foglio siano allineati con quelli della base. Punte diamantate per levigatura (fig. H) Le punte diamantate per levigatura (15) possono essere utilizzate su entrambi i lati e sostituite quando consumate. X Quando la parte anteriore della punta è consumata, staccarla dal foglio, girarla e fissarla di nuovo alla base. X Quando tutta la punta è consumata, rimuoverla dalla base di levigatura e sostituirla con una punta nuova. Punta della base di levigatura (fig. J) Quando la punta della base di levigatura è consumata, è possibile utilizzarne l'altro lato oppure sostituirla. Quando il contenitore della punta è consumato, è possibile sostituirlo. Le parti di ricambio sono disponibili presso il proprio rivenditore Black & Decker. X Rimuovere la vite (24). X Invertire o sostituire la parte consumata. X Inserire e stringere la vite. Fissaggio a puntale (fig. J) Utilizzare il fissaggio a puntale per eseguire una levigatura accurata dei particolari. X Rimuovere la punta diamantata dalla base di levigatura. X Applicare l'accessorio a puntale (6) sulla base di levigatura. Base di levigatura dei profili Con questa base è possibile utilizzare l'elettroutensile per eseguire la levigatura di bordi. Montaggio e rimozione della base di levigatura (fig. K) X Posizionare la base di levigatura sul mandrino (9) con il contenitore del profilo (16) rivolto verso la parte anteriore dell'elettroutensile. Verificare che i montanti si trovino sulla base. X Inserire la rondella (10) nel mandrino. X Inserire la vite Allen (11) nell'apposito foro nel mandrino. X Stringere la vite Allen utilizzando la chiave Allen (12) fornita. X Per rimuovere la base di levigatura, rimuovere la vite Allen (11) e la rondella (10). Montaggio e rimozione di un profilo di levigatura (fig. L1 e L2) X Scegliere il profilo di levigatura più appropriato per il tipo di lavoro da eseguire. X Posizionare un'estremità del profilo di levigatura (8) nell'apertura all'estremità anteriore del contenitore del profilo (16) (fig. L1). X Spingere nel contenitore l'altra estremità del profilo di levigatura fino a quando non si avverte lo scatto. X Per rimuovere il profilo di levigatura, spingerlo in avanti ed estrarne la parte posteriore dal contenitore (fig. L2).26 ITALIANO Montaggio dei fogli di levigatura (fig. M) X Allineare il foglio (18) con il profilo di levigatura (8). X Premere il foglio sul profilo di levigatura, verificando che si adatti perfettamente alla forma del profilo. Punta basculante (fig. N) Con la punta basculante è possibile eseguire la levigatura in fessure utilizzando entrambi i lati della base di levigatura. X Rimuovere la punta della base di levigatura e il relativo contenitore (fig. J). X Montare la base basculante (23) sull'estremità della base a punta. X Fissare la base basculante con la vite (24). X Fissare il foglio abrasivo principale alla parte inferiore della base basculante. Parte di esso verrà fissato alla parte anteriore della base a punta. Per la levigatura di entrambi i lati di stecche e assicelle, è possibile fissare la carta abrasiva alla parte superiore della punta. X Togliere la pellicola protettiva (26) dal fissaggio a velcro (27). X Applicare il fissaggio a velcro sulla superficie anteriore della punta basculante. X Applicare il componente di levigatura (25) al fissaggio a velcro. USO Attenzione! Lasciare che l'elettroutensile funzioni al suo ritmo. Attenzione! Non sovraccaricare l'elettroutensile. Accensione e spegnimento (fig. P) X Per accendere l'elettroutensile, premere la parte dell'interruttore acceso/spento (1) contrassegnata da "I". X Per spegnere l'elettroutensile, premere la parte dell'interruttore acceso/spento (1) contrassegnata da "0". Sistema frenante automatico Il sistema frenante automatico di cui dispone questo elettroutensile consente di mantenere la velocità del disco inferiore a quella del motore quando l'elettroutensile non si trova sulla superficie di lavoro. Al momento dello spegnimento, il disco si arresta molto rapidamente. Svuotamento della cassetta di raccolta della polvere (fig. Q e R) Svuotare la cassetta di raccolta della polvere dopo ogni 10 minuti di utilizzo. X Tirare ed estrarre la cassetta di raccolta della polvere (2) dalla parte posteriore dell'elettroutensile. X Tenendo la cassetta di raccolta della polvere con l'apertura rivolta verso il basso, scuoterla per svuotarla del contenuto. X Rimontare la cassetta di raccolta della polvere nell'elettroutensile. Se necessario, è possibile rimuovere e lavare il sacchetto raccoglipolvere presente nella cassetta. X Premere il dispositivo di chiusura (20) e aprire la cassetta di raccolta della polvere come mostrato (fig. R). X Rimuovere il sacchetto raccoglipolvere (19). X Riposizionare il sacchetto solo quando perfettamente asciutto. X Prima di riporre l'elettroutensile, ricollocare il sacchetto raccoglipolvere. Consigli per un'ottima utilizzazione X Sostenere sempre l'elettroelettroutensile con entrambe le mani (fig. S). X Non posizionare le mani sulle prese di ventilazione. X Non esercitare pressione eccessiva sull'elettroutensile. X Verificare regolarmente lo stato del foglio di levigatura. Sostituirlo quando necessario. X Levigare sempre usando una grana analoga a quella del legno. X Quando si levigano strati di vernice nuova, adoperare carta a grana fine prima di applicare lo strato successivo di vernice. X Su superfici rugose, o quando si rimuovono degli strati di vernice, iniziare a levigare con carta abrasiva a grana grossa. Su superfici di altro tipo, cominciare con una grana media. In entrambi i casi, per ottenere una rifinitura omogenea passare gradualmente a una grana sottile. X Consultare il rivenditore per ulteriori informazioni sugli accessori disponibili. MANUTENZIONE Questo elettroutensile Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a manutenzione periodica. Prima di eseguire operazioni di manutenzione, spegnere l'elettroutensile ed estrarre la spina dalla presa di corrente. X Le prese di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello o un panno morbido e asciutto. X Il vano del motore deve essere pulito regolarmente con un panno pulito e umido. Non usare materiali abrasivi o detergenti a base di solventi. Protezione dell'ambiente Nel caso in cui l'elettroutensile non sia più necessario, è possibile restituirlo ai tecnici Black & Decker che provvederanno a smaltirlo in modo sicuro per l'ambiente.27 ITALIANO La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la tutela dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime. Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettroutensile al rivenditore presso il quale viene acquistato un nuovo prodotto. Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. In alternativa, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. Dati tecnici Dichiarazione CE di conformità KA226, KA250, KA260GT Black & Decker dichiara che i presenti prodotti sono conformi a:

(potenza acustica) 87 dB(A), vibrazione misurata su braccio/mano <12,1 m/s

Kpa (incertezza sulla pressione sonora 3 dB(A), Kwa (incertezza sulla potenza acustica 3 dB(A), Kevin Hewitt Direttore tecnico prodotti di consumo Spennymoor, County Durham DL16 6JG, Regno Unito 7-7-2005 Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: X Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; X Il prodotto non sia stato usato in modo improprio o scorretto; X Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; X Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it. KA226 KA250 KA260GT Tensione Vca 230 230 230 Potenza assorbita W 155 170 170 Oscillazioni (senza carico) min-1 26.000 26.000 26.000 Rotazioni (senza carico) min-1 13.000 13.000 13.000 Peso kg 1,26 1,26 1,2628 NEDERLANDS Nederlands Beoogd gebruik De Black & Decker schuurmachine is ontworpen voor het schuren van hout, metaal, kunststof en geverfde oppervlakken. Deze machine is uitsluitend bestemd voor consumentengebruik. Algemene veiligheidsvoorschriften Waarschuwing! Lees alle voorschriften. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Het hierna gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos). BEWAAR DEZE VOORSCHRIFTEN GOED.

Indirizzo del rivenditore

Si tratta di un regalo?

Questo prodotto è il suo primo acquisto?

Barrate la casella se non desiderate ricevere informazioni.

TAGLIANDO DI GARANZIA
