GEBRUIKSAANWIJZING KA260GT BLACK & DECKER

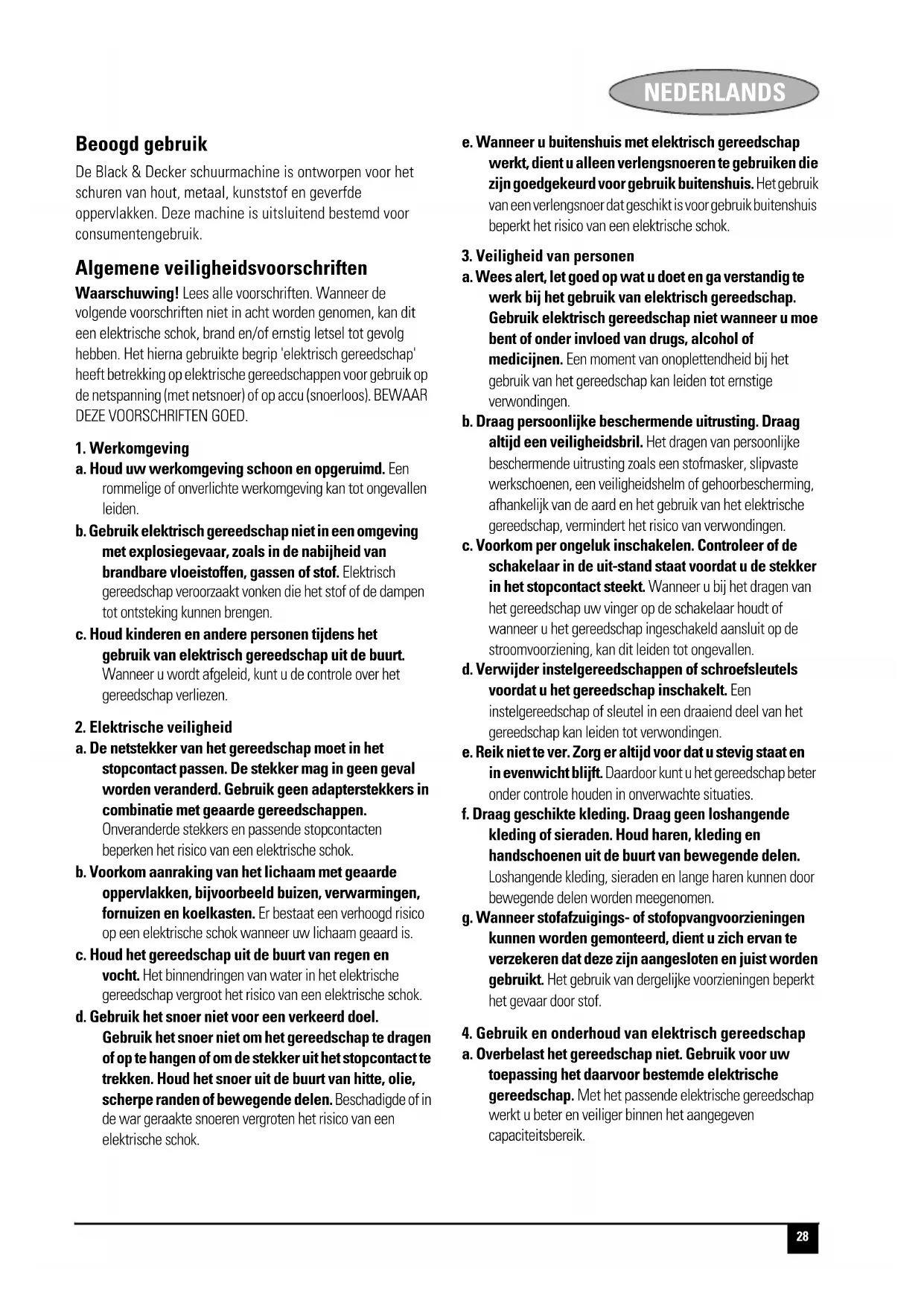

a. Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b. Gebruik elektrisch gereedschap niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking kunnen brengen. c. Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d. Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok. e. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis beperkt het risico van een elektrische schok.

3. Veiligheid van personen

a. Wees alert, let goed op wat u doet en ga verstandig te werk bij het gebruik van elektrisch gereedschap. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen. b. Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c. Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Wanneer u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanneer u het gereedschap ingeschakeld aansluit op de stroomvoorziening, kan dit leiden tot ongevallen. d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan leiden tot verwondingen. e. Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap beter onder controle houden in onverwachte situaties. f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van dergelijke voorzieningen beperkt het gevaar door stof.

4. Gebruik en onderhoud van elektrisch gereedschap

a. Overbelast het gereedschap niet. Gebruik voor uw toepassing het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.29 NEDERLANDS b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c. Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap. d. Bewaar niet-gebruikt elektrisch gereedschap buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze worden gebruikt door onervaren personen. e. Onderhoud het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype is voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan leiden tot gevaarlijke situaties.

a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt de veiligheid van het gereedschap gewaarborgd. Aanvullende veiligheidsinstructies voor schuurmachines X Draag bij het schuren altijd een stofmasker. X Verwijder zorgvuldig alle stof na het schuren. X Neem speciale maatregelen bij het schuren van verf die mogelijk een loodbasis heeft of bij het schuren van bepaalde hout- en metaalsoorten die mogelijk giftige stoffen produceren: - Draag een stofmasker dat speciaal is ontworpen ter bescherming tegen stoffen en dampen van verf met een loodbasis en verzeker u ervan dat andere personen op de werkvloer of die de werkvloer betreden eveneens zijn beschermd. - Kinderen en zwangere vrouwen mogen de werkvloer niet betreden. - Eten, drinken en roken op de werkvloer is niet toegestaan. - Verwijder stof en ander afval op veilige en verantwoorde wijze. X Plaats de stofcassette voordat u het gereedschap gebruikt op houten materiaal. X Verwijder de stofcassette voordat u het gereedschap gebruikt op metalen materiaal. X Gebruik het gereedschap nooit zonder schuurpapier. X Gebruik het gereedschap nooit zonder schuurzool. X Dit apparaat mag niet zonder supervisie worden gebruikt door jonge of lichamelijk zwakke mensen. Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat deze niet met het apparaat spelen. X Als het netsnoer is beschadigd, moet dit worden vervangen door de fabrikant of een Black & Decker-servicecentrum om gevaren te voorkomen. Elektrische veiligheid Deze machine is dubbel geïsoleerd; een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Onderdelen

1. Aan/uit-schakelaar

3. Schuurzool voor vrije baan

Uw model is mogelijk niet uitgerust met de volgende items; raadpleeg de verpakking.

6. Fijn vingerhulpstuk

Opmerking: Wegens voortdurende verdere ontwikkeling kan de vormgeving van sommige items afwijken.30 NEDERLANDS Montage Waarschuwing! Zorg vóór aanvang van de montage dat de machine is uitgeschakeld en de netstekker is losgekoppeld van het lichtnet. Waarschuwing! Als de machine enige tijd is gebruikt, kan de zoolfixatieschroef heet worden. Gebruik daarom het speciale gereedschap. Schuurzool met vrije baan Met deze schuurzool kunt u het gereedschap gebruiken als schuurmachine met vrije baan. De schuurzool plaatsen en verwijderen (fig. B) X Plaats de schuurzool (3) op de spil (9). X Plaats de afdichtring (10) op de spil. X Plaats de inbusschroef (11) in het schroefgat in de spil. X Draai de inbusschroef aan met de bijgeleverde inbussleutel (12). X Als u de schuurzool wilt verwijderen, verwijdert u de inbusschroef (11) en de afdichtring (10). Schuurpapier plaatsen (fig. C) X Houd het gereedschap vast met de schuurzool (3) naar boven gericht. X Plaats het schuurpapier (13) op de schuurzool (3). De gaten in het papier hoeven niet aan te sluiten op de gaten in de zool. Het polijstkussen plaatsen (fig. D) Het polijstkussen wordt gebruikt om polijstmiddel of was aan te brengen op het materiaal. X Houd het gereedschap vast met de schuurzool (3) naar boven gericht. X Plaats het kussen (21) op de schuurzool (3). De polijstschijf plaatsen (fig. E) De polijstschijf wordt gebruikt om materiaal te polijsten. X Houd het gereedschap vast met de schuurzool (3) naar boven gericht. X Plaats de schijf (22) op de schuurzool (3). Fijne/grove schuurzool Met deze schuurzool kunt u het gereedschap gebruiken als schuurmachine voor het fijne werk of met vrije baan. De schuurzool plaatsen en verwijderen (fig. F) X Plaats de schuurzool op de spil (9). Zorg ervoor dat de pootjes op de zool aansluiten. X Plaats de afdichtring (10) op de spil. X Plaats de inbusschroef (11) in het schroefgat in de spil. X Draai de inbusschroef aan met de bijgeleverde inbussleutel (12). X Als u de schuurzool wilt verwijderen, verwijdert u de inbusschroef (11) en de afdichtring (10). Schuurpapier plaatsen (fig. G) X Verwijder de twee ruitvormige schuurpunten (15) van het schuurpapier (14). X Houd het gereedschap vast met de schuurzool naar boven gericht. X Plaats het schuurpapier (14) op de schuurzool en zorg er daarbij voor dat de gaten in het papier aansluiten op de gaten in de zool. Ruitvormige schuurpunten (fig. H) De ruitvormige schuurpunten (15) kunnen worden omgedraaid en kunnen worden vervangen wanneer deze zijn versleten. X Wanneer de voorkant van de punt is versleten, verwijdert u de punt van het papier, draait u deze om en drukt u deze weer tegen de schuurzool. X Wanneer de hele punt is versleten, verwijdert u deze van de schuurzool en plaatst u een nieuwe punt. Punt van de schuurzool (fig. J) Wanneer de schuurzoolpunt is versleten, kan deze worden omgedraaid of vervangen. Wanneer de punthouder is versleten, kan deze worden vervangen. Reserveonderdelen zijn verkrijgbaar via uw Black & Decker-leverancier. X Verwijder de schroef (24). X Draai het versleten deel om of vervang het. X Plaats de schroef terug en draai deze aan. Vingerhulpstuk (fig. J) Het vingerhulpstuk wordt gebruikt voor het fijne schuurwerk. X Verwijder het ruitvormige deel van de schuurzool. X Plaats het vingerhulpstuk (6) op de schuurzool. Profielschuurzool Met deze schuurzool kunt u het gereedschap gebruiken voor het schuren van contouren. De schuurzool plaatsen en verwijderen (fig. K) X Plaats de schuurzool op de spil (9), waarbij de profielhouder (16) naar de voorkant van de machine is gericht. Zorg ervoor dat de pootjes op de zool aansluiten. X Plaats de afdichtring (10) op de spil. X Plaats de inbusschroef (11) in het schroefgat in de spil. X Draai de inbusschroef aan met de bijgeleverde inbussleutel (12). X Als u de schuurzool wilt verwijderen, verwijdert u de inbusschroef (11) en de afdichtring (10).31 NEDERLANDS Een schuurprofiel plaatsen en verwijderen (fig. L1 en L2) X Kies het schuurprofiel dat het meest geschikt is voor uw toepassing. X Plaats het ene uiteinde van het schuurprofiel (8) in de uitsparing aan de voorzijde van de profielhouder (16) (fig. L1). X Druk tegen het andere uiteinde van het schuurprofiel tot dit op zijn plaats vastklikt. X Om het schuurprofiel te verwijderen, duwt u dit naar voren en trekt u de achterkant uit de profielhouder (fig. L2). Schuurpapier plaatsen (fig. M) X Lijn het schuurpapier (18) uit op het schuurprofiel (8). X Druk het schuurpapier op het schuurprofiel en zorg er daarbij voor dat het schuurpapier de vorm van het profiel volgt. Jaloeziehulpstuk (fig. N) Met het jaloeziehulpstuk kunt u in gleuven werken en beide kanten van de schuurzool gebruiken. X Verwijder de punt van de schuurzool en de punthouder (fig. J). X Plaats de jaloeziezool (23) op de punt van de gepunte zool. X Bevestig de jaloeziezool met de schroef (24). X Bevestig het primaire schuurpapier aan de onderkant van de jaloeziezool. Een deel ervan blijft kleven aan de voorkant van de gepunte zool. Als u jaloezieën aan beide kanten wilt schuren, kunt u schuurpapier ook boven op het hulpstuk plaatsen. X Verwijder de papierstrip (26) van het klittenband (27). X Bevestig het klittenband op het bovenoppervlak van het jaloeziehulpstuk. X Plaats het schuurstuk (25) op het klittenband. GEBRUIK Waarschuwing! Laat het gereedschap in zijn eigen tempo werken. Waarschuwing! Niet overbelasten. In- en uitschakelen (fig. P) X Om de machine in te schakelen, drukt u het met 'I' gemarkeerde deel van de aan/uit-schakelaar (1) in. X Om de machine uit te schakelen, drukt u het met '0' gemarkeerde deel van de aan/uit-schakelaar (1) in. Automatisch remsysteem (ABS) Deze machine is uitgerust met een automatisch remsysteem. Wanneer de machine zich niet op het werkoppervlak bevindt, zorgt deze voorziening ervoor dat de schijf minder snel draait dan de motor. Wanneer de machine wordt uitgeschakeld, stopt de schijf bijzonder snel. De stofcassette legen (fig. Q en R) De stofcassette moet na elke 10 minuten gebruik worden geleegd. X Trek de stofcassette (2) naar achteren en uit de machine. X Houd de stofcassette vast met de opening naar beneden en schud de cassette leeg. X Plaats de stofcassette terug in de machine. De stofzak kan zo nodig uit de cassette worden verwijderd en worden gewassen. X Druk op de hendel (20) en open de stofcassette, zoals wordt weergegeven (fig. R). X Verwijder de stofzak (19). X Laat de stofzak drogen voordat u deze terugplaatst. X Plaats de stofcassette terug voordat u de machine opbergt. Tips voor optimaal gebruik X Houd de machine altijd met beide handen vast (fig. S). X Kom niet met uw handen boven de ventilatieopeningen. X Voer niet te veel druk op de machine uit. X Controleer regelmatig de staat van het schuurpapier. Vervang het papier indien nodig. X Schuur altijd met de houtnerf mee. X Gebruik een extra fijne korrel bij het schuren van een nieuwe verflaag voordat een volgende verflaag wordt aangebracht. X Begin op zeer oneffen oppervlakken of bij het verwijderen van verflagen met een grove korrel. Begin op andere oppervlakken met een mediumkorrel. Ga in beide gevallen geleidelijk aan over op een fijne korrel voor een gladde afwerking. X Informeer bij uw detailhandel voor meer informatie over de verkrijgbare accessoires. ONDERHOUD Uw Black & Decker-machine is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. U kunt de machine naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en de machine regelmatig schoonmaakt. Schakel de machine uit en haal de stekker uit het stopcontact voordat er onderhoud wordt uitgevoerd. X Reinig regelmatig de ventilatieopeningen van de machine met een zachte,droge borstel of een droge doek. X Reinig regelmatig de behuizing van de motor met een schone, vochtige doek. Gebruik geen schuur- of oplosmiddel.32 NEDERLANDS Milieu Mocht u op een dag constateren dat de machine aan vervanging toe is of dat u de machine niet meer nodig hebt, houd u dan rekening met het milieu. Black & Decker-servicecentra zijn bereid oude Black & Decker-machines in te nemen en ervoor te zorgen dat deze op milieuvriendelijke wijze worden afgevoerd. Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug. Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft. Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te maken van deze service, dient u het product naar een van onze servicecentra te sturen, die de inzameling voor ons verzorgen. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie over onze klantenservice vinden op het volgende internetadres: www.2helpU.com. Technische gegevens EG-conformiteitsverklaring KA226, KA250, KA260GT Black & Decker verklaart dat deze producten in overeenstemming zijn met:

(geluidsdruk) 76 dB(A),

(geluidsvermogen) 87 dB(A), gewogen kwadratische gemiddelde waarde van de versnelling <12,1 m/s

Kpa (meetonzekerheid akoestisch vermogen 3 dB(A), Kwa (meetonzekerheid geluidsvermogen 3 dB(A), Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Verenigd Koninkrijk 7-7-2005 Garantie Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: X Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden; X Het product onoordeelkundig is gebruikt;X Het product is beschadigd door invloeden van buitenaf of door een ongeval; X Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker-personeel. Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende internetadres: www.2helpU.com. Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl. KA226 KA250 KA260GT Spanning Vac 230 230 230 Opgenomen vermogen W 155 170 170 Trillingen (onbelast) min-1 26.000 26.000 26.000 Omlopen (onbelast) min-1 13.000 13.000 13.000 Gewicht kg1,261,261,2633 ESPAÑOL Español Uso previsto Su lijadora de Black & Decker ha sido diseñada para lijar madera, metal, plástico y superficies pintadas. Esta herramienta está pensada únicamente para uso doméstico. Normas de seguridad generales ¡Atención! Lea íntegramente estas instrucciones. En caso de no atenerse a las instrucciones de seguridad siguientes, ello puede dar lugar a una descarga eléctrica, incendio o lesión grave. El término "herramienta eléctrica" empleado en las advertencias indicadas a continuación se refiere a la herramienta eléctrica con alimentación de red (con cable) o alimentada por batería (sin cable). GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.

Kreeg u de machine als cadeau?

deze machine uw eerste aankoop?

A.u.b. dit vakje aankruisen indien u geen informatie wenst te ontvangen.
