BRUKSANVISNING PS 7500 S METABO

Vi intygar att vi tar ansvar for att: djupbrunnpumpen med foljande typ- och serienummer uppfyller kraven i alla gällande direktiv och standarder. Medfoljande tekniisk dokumentation** - se nedan.

FI Suomi VAATIMUSTENMUKAIUSUUSVAKUUTUS

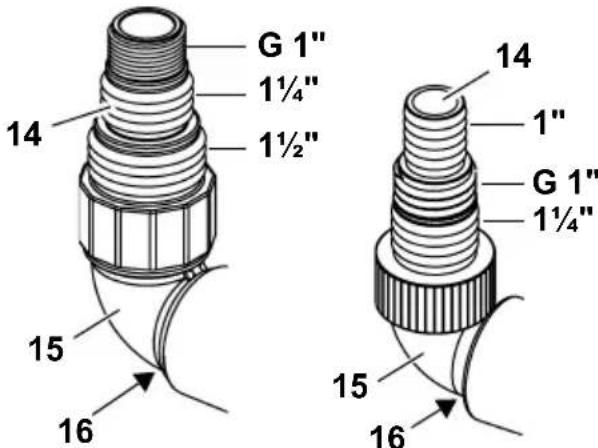

4.2 Tilslut trykledning

PS 18000 SN Alle andre modeller

1. Ved størst mulig valgt diameter på trykledning:

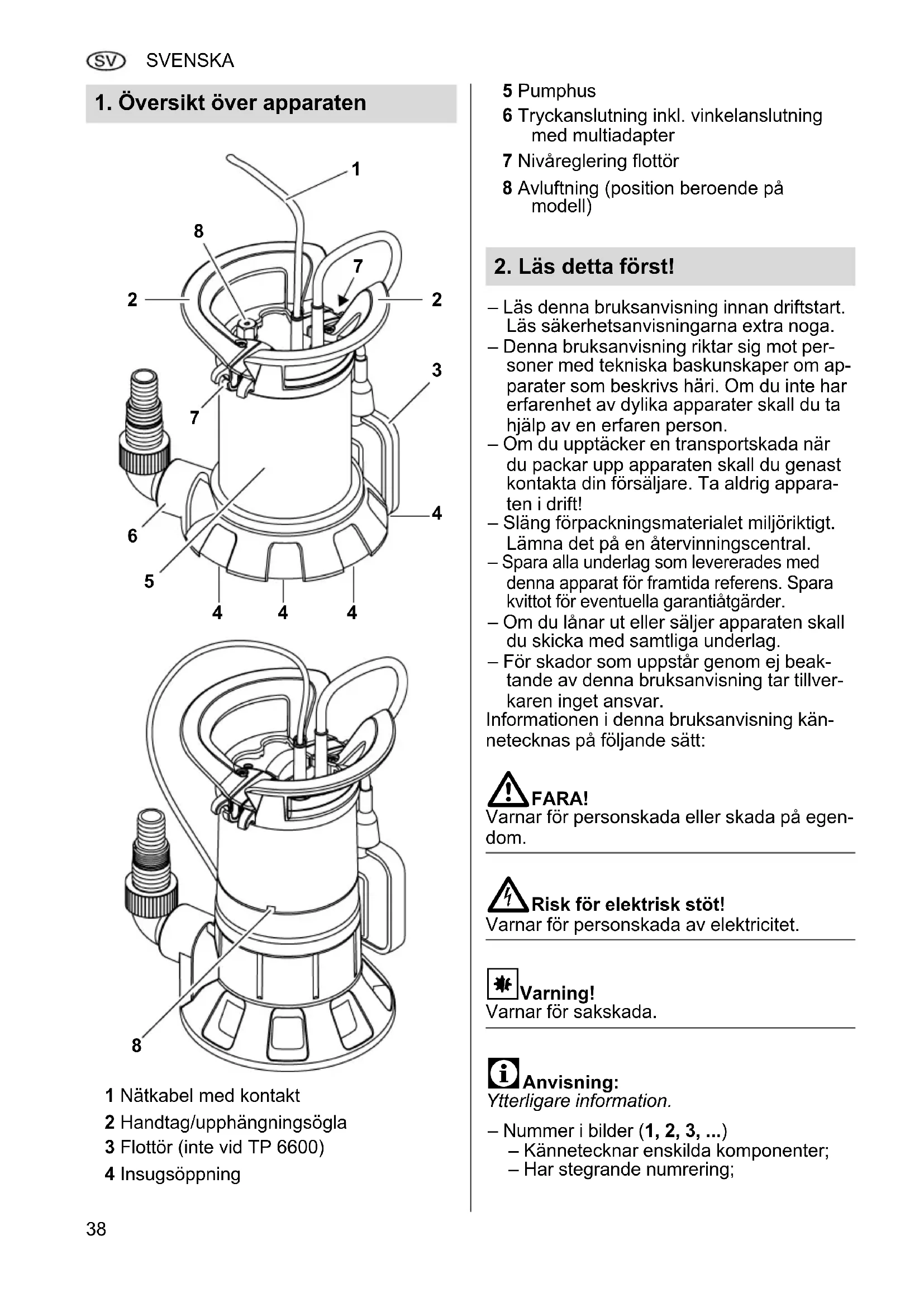

1 Nätkabel med Kontakt
2 Handtag/uphangningsogla
3 Flottör (inte vid TP 6600)
4 Insugsöppning

5 Pumphus
6 Tryckanslutning inkl. vinkelanslutting med multiadapter
7 Nivareglering flottor
8 Avluftning (position beroende pa modell)

2. Läs detta Först!

• Läs denna bruksanvisning innan driftstart.
  Läs sakerhetsanvisningarna extra noga.
  Denna bruksanvisning riktar sig mot personer med tekiska baskunskaper om apparater som beskrivs har. Om duinte har erfarenhet av dylika apparater skall du ta hjälp av en erfaren person.
• Om du upptäcker en transportskada när du packar upp apparaten skall du genast kontakta din försäljare. Ta aldrig apparaten i drift!
  -Slang forpackningsmaterialiet miljoriktigt. Lämna det på en atervinningscentral.
• Spara alla underlag som levererades medenna apparat for framtida referens. Sparakvittot for eventuella garantiatgärder.
• Om du l'anar ut uller saljer apparaten skall du skicka med samtliga underlag.
• For skador som uppSTAR genom ej beaktende avenna bruksanvisning tar tillverkaren inget ansyar.

Informationen ienna bruksanvisning kannetecknas pa foljande satt:

FARA!

Varnar for personskada aller skada pa egendom.

Risk for elektrisk stö!

• Kännetecknar enskildakomponenter;
  -Har stegrande numrering;

• Hanvisar till motvarsande nummer inom klammer (1), (2), (3), ... i angransande text.

• Anvisningar som måste beaktas i ordningsfoljd har stegrande numrering.

• Anvisningar som kan góras i valfri ordning kännetecknas av en punkt.
• Listor kännetecknas av att streck.

3. Sakerhet

3.1 Ändamälsenlig användning

Apparaten ar endast avsedd for privat bruk for tomming i hus och tradgård.

Tillaten transportvatska

Dränkbar pump for klart vatten: Klart vatten
Dränkbar pump for smutsigt vatten:

Klart aller smutsigt vatten

• Andelen partiklar i smutsigt vatten fär inte overstiga 5% .
• Partikelstorleken i smutsigt vatten fär inte overstiga maximal storlek angiven i Tekniska data.

All annan använding faller under ej ändamalsenlig användning och ar ej tillåten.

Typiskt användningsområde

Tömming av behällare, vattenkar, simbassänger, schakt ihrer översvämmade utrymmen.
- Bevattning av tradgårdar och gräsmatter.

EJ ändamåsenlig användning

Apparaten ar ej avsedd for

• Transport av vatskor med en temperatur overstigande 35^ .
• Dricksvattenförsörjning aller transport av livsmedel.
• Transport av saltvatten.
• Transport av explosiva, brandfarliga, aggressiva aller hälsovädliga partiklar som fekalier.
• Kommersiell aller industriell användning.
• Kontinuerlig cirkulation (damm).

Personer (endast barn och unga) fär inte använda apparaten nar de har

• nedsatt fysisk och/eller mental hälsa,
• nedsatt sinnesföma,
• otillräcklig erfarenhet och/eller kännedorom om hantering av apparaten, eller
• inte har LAST och forstatt brauksanvisingen.

För skador som uppSTAR genom ej ändamällenlig användning övertar tillverkaren inget ansvar.

Genom ej ändamåsenlig användning, forändring av apparaten eller genom att använda delar som inte ár godkända av tillverkaren, kan oförutsedda skador uppsta!

3.2 Allmanna sakerhetsanvis- ningar

• Beakta följande sakerhetsanvisningar vid användning avenna apparat for att undvika fara for person eller sakskada.
• Beakta gällande foreskrifter eller arbetarskyddsforeskrifter for hantering av dränkbara pumpar.
• Ratta dig after bestammelserna enligt DIN VDE 0100 -702, -738 vid användning i simbassänger och dammar och i deras skyddsområde.

Beakta vid behov även lokala foreskrifter.

• Apparaten maste avsakras med en jordfelsbrytare (RCD) med en felstrom pa max 30mA .

Allman fara!

Använd inte apparaten Near personer ar i kontakt med vatskan som pumpas (t. ex. i simbassänger aller damm)!

Följande restrisker uppstar vid drift med dränkbara pumpar - de kan inte helt uteslutas ens med sakerhetsaatgärder.

Fara vid yttre paverkan!

Använd inte apparaten i explosionsfarliga områden aller i narheten av brandfarliga vātskor aller gaser!

Om tryckbrytarens avstängningstryck intestas på grund av tatsächtryckforhällanden eller en defekt tryckbrytare kan vattnet innate i apparaten varmas upp genom den interna cirkulationen.

Det kan leda till skador och otattheter pa apparaten och anslutningsledningarna. Dar kan hett vatten slappas ut. Skallningsrisk!

" Apparaten fär köras max 5 minutes mot en stängd tryckledning.
" Skilj apparaten fran el-natet och lát den svalna. Innan anlaggningen tas i drift igen skall dess felfria Funktion kontrolleras av fackpersonal.

Fara for elektricitet!

Ta inte i stickkontakten med vata hander! Dra alltid ut natakontakten genom att dra i kontakten, inte i kabeln.

Anslutning fär endast ske till jordade uttag som ar monterade av en utbildad elektriker, jordade och kontrollerade. Natspanning och avsakring maste motsvara uppgifterna i Teknisk data.

Lyft och transportera alltid apparaten i handtaget, aldrig i anslutningskabel aller tryck-slang.

Förlängningskabel maste vara av tillräcklig kabelarea. Kabeltrummor maste rullas ut fullständigt.

Nätkabel och förlängningskabel fär inte böjas, krossas, dras i eller köras över; skydda frän vassa kanter, olja och varme.

Lagg ut forlangningskabeln sa att den inte kan hamna i vatskan.

Risk for elektrisk stöt vid fel på appen!

Kontrollera apparaten, särskilt nät- och forlängningskabel, nätkontakt och flottör, sä att de inte ar skadade, innan varje driftstart.

Livsfara vid elektrisk stö!

Repaira inte apparaten på egen hand! Vid felaktig reparation finns risk for att vatskaträger in i elektriska componenter i apparaten.

OBS!

For att undvika vattenskador som t.ex. översvämmade utrymmen Förorsakade genom apparatstörningar eller apparatfel

" Planera lamliga sakerhetsatgarden t.ex.:

-Larmanordning ell

• uppsamlingskärl med övervakning

Leverantören tar in get ansvar for eventuellaskador som fororsakas av att

• apparaten inte användas på avsedd satt.
• apparaten overbelastades genom permanent drift.
• apparaten användes aller Förvarades utan frostskydd.
• egenmaktiga forandringar utfords pa apparaten. Reparationer pa el-apparater far bara utforas av behoriga elektriker!

• reservdilar anvandes som inte ar kontrollerade och godkanda avleverantoren.

• olampligt isoleringsmaterial (armaturer, anslutningsledninger osv.) anvandes.

Lamplig isoleringsmaterial:
tryckbeständig (minst 10 bar)
- värmebeständig (minst 100 °C)

4. Montering och uppställning

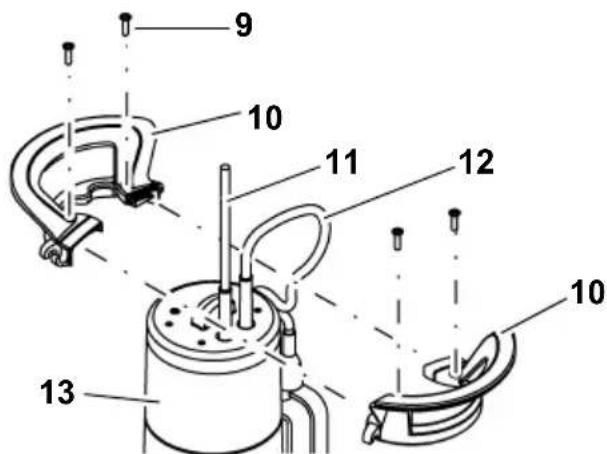

4.1 Montera handtag/uphangningsogla

1. Satt ihop de två handtagshalvorna (10) enligt bilden.

Dra direfter natakabel (11) och flottorkabel (12) uppåt.

1. Satt ihop handtagshalvorna (10). Se till sa att sparen i handtagshalvorna griper tag i varandra.
2. Skruva fast handtaget med de fyra skruvarna (9) pa pumphuset (13). Anvand endast medfoljande skruvar.

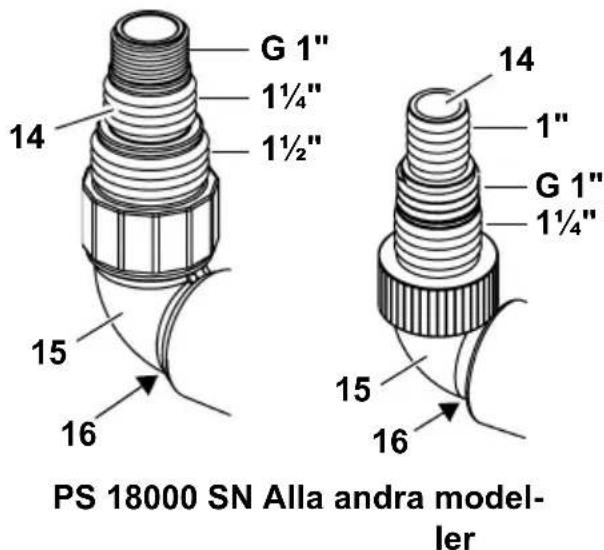

4.2 Anslut tryckledning

1. Vid största möjiga tryckledningsdiameter: Skär av en minre anslutning på multi-adapter (14).

i Anvisning

Den basta transporteffekten uppnas vid val av hogsta mojliga tryckledningsdiameter.

1. Skruva fast multiadapter (14) på vinkelanslutningen (15).
2. Skruva fast vinkelanslutting inkl. multi-adapter pa tryckanslutting (16).
3. Trä på tryckledningen på multiadapter (14) och skruva fast med en slangklämma.

4.3 Satt fast flottörkabel

i Anvisining

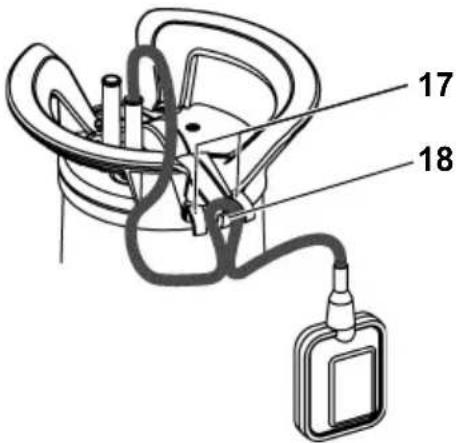

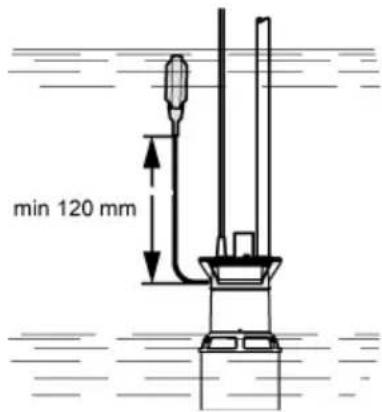

Satt fast flottörkabeln sa att avständet mellan kabelfäste och flottör ar minst 120 mm. När minimiavstandet mellan kabelhällaren och nivåvakten inte hälls finns risiken att nivåvakten inte startar den dränkbara pumpen.

Gör en ögla av flottörkabeln. Lagg öglan over kabelfästets mittersta klämma (18) enlicht bilden och led flottörkabeln under de bada utanpåliggande klammorna (17).

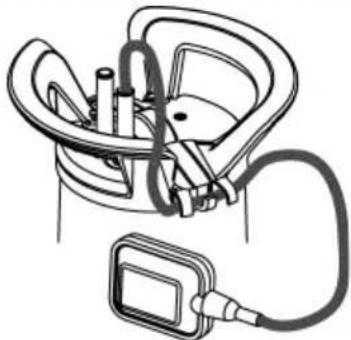

Bilden nedan visar den fastgjorda flottörkabeln:

Varning!

Flottorkabeln kan skadas.
Dra aldrig i flottorkabeln for att anders positionen i kabelfastet!
Gor i omvänd ordning for att lossa flottorkabeln.

4.4 Användaranvisning

Platsbehov ca. 50~cm× 50~cm
For att flottoren skull fungera felfritt maste den kunna rora sigutan hinder.
Sank inte ner apparaten djupare an noterat driftdjup i den teknska datan.
- Placera pumpen瑕 att inte insugsoppeningen kan blockeras as frammande foremal. Placera pumpen paa ett underlag vid behov.
- Se till att pumpen stared sakert.

Risk for stöt vid trasig kabel!

Lyft eller transportera inte apparaten i kabeln eller tryckslangen! Kabeln och tryckslangen ar inte anpassad for belastningen av apparatens vikt.

4.5 Uppställning av apparaten

1. Sank ned pumpen på sidan sö att ingen luftbubbla bildas på undersidan. Bublor kan hindra insugningen. Sø fort som pumpen sänkts ned kan den Åter ratas upp.
2. Ställ ned pumpen på vätskebehällarens botten.

Använd en kraftig lina for att Förankra pumpen och faspumpens uphangningsogla.

Pumpen kan även anvandas hangandes i en lina.

1. Vid fornyad driftstart maste ledningen vara fullstandigt tom. Avlufta eventuelt pumpen.

5. Drift

5.1 På- och avstängning

TP 6600

När apparaten ansluts till elnätet startar den omedelbart.

När apparaten kopplas bort fran elnätet stannar den.

Alla andra modeller

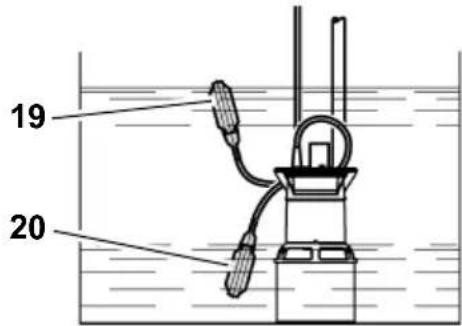

När apparaten har anslutits till elnätet startar (19) och stannar (20) den automatiskt med flottören. Start/stopp ar beroende av vattennivän.

Positionen for flottorens kabel i kabelhällaren kan andras. Därigenom andras avständet mellan start/stopp:

• Flottör med "kort kabel": Start/stoppär na-ra varandra.
  Flottör med "lang kabel": Start/stopp ar langt ifrän varandra.

Varning!

Apparaten kān torrköras och därmed skadas. Flottören masta alltid kunna röra sig upp och ner sa att den kan starta/stoppa apparaten.

Fara vid störningar på apparaten!

Uteslut följdskador vid översvämning i utrymen vid skador på apparaten genom lámpliga atgärder. Detta kan sakerstallas med ettlarmsystem eller en reserv pump.

FARA!

Lat inte pumpen arbeta mot en stangd ledning.

5.2 Bottentömming (modell TPF ...)

• Placera flottoren sa att ingen bottentomning kan ske.

Sakskador kan uppsta vid torrkor-g!

Apparaten kan gå varm och skador uppsta dà vatskans kylfunktion forsvinner vid bottentömmning. Termobrytaren aktiveras.

• Bottentömming endast en kort period.
  Ha apparaten under uppsikt vid bottentomning.

6. Skötsel

FARA!

Innan altt skötsel- och rengöringsunderhäll skall nätkontakten dras ur.

Ytterligare underhalls- och reparationsarbeiten som beskrivs i detta kapitel fär endast utforas av utbildad fackman.

6.1 Regelbunden skötsel

For att apparaten alltid skall fungera felfritt kravs en regelbunden skötsel. Detta galler även om apparaten inte används under en langre tid (t. ex. vid drift i sakerhetsschakt).

1. Spola av pumpen med rent vatten. Svarnedsmutsning som t. ex. alger tas bort med borste och skoljmedel.
2. For att spola pumpens insida: Doppa ned pumpen i en behallare med rent vatten och starta en kort stund.

Rengora pumphjul

1. Lossa krysspårskruven på apparatens bottenplatta.

Tryck eventuellt de två klämmorna på bottenplattan bakat med en skruvmejsel.

1. Ta bort bottenplattan.
2. Rengör pumpjul.
3. Satt ater fast bottenplattan och skruva fast resp. klam fast.

6.2 Forvara apparaten

Varning!

Frost Förstör apparat och tillbehör dà dessa innehäller vatten!

• Vid frostfara skull apparat och tillbehör förvaras frostfritt.

7. Problem och störningar 8. Reparation

FAR!

Innan alla arbeten på apparaten:

Dra ut natakontakten.

7.1 Störningsorsak

Pump gâr inte:

Ingen natsponning.
- Kontrollera kabel, kontakt, eluttag och sakring.
Förlagnatsponning.
- Använd förlängningskabel med erforderlig kabelarea.
- Motor überhettad, motorskydd utlost.
- Atgärda Überhettningsorsak (pump blockerad av främmande foremål?).
- After avkylning startup apparaten automatiskt.
Flottör startup inte pumpen vid stigandevattenniva.
- Se till att flottoren kan rora sig obehind-rat.

När flottören trots obehindrad rörelsefrihet inte startar apparaten:

Skicka in apparaten till service.

Motor brummar, gär inte:

Pumphjul blockerat av främande foremål.
Rengör pumpjul.

Pump går, men matar inte riktigt:

• Transporthöjd für hög.
• Kontrollera maximal transportöjd (see "Tekniska data").
  Tryckledning krökt.
  Rata ut tryckledning.
  Tryckledning otat.
• Tāta tryckledning, dra át slangklämma.

Pump later mycket:

• Pumpen suger luft.

• Se till att vattenniv'an ar ok.

• Främande foremål (rengör apparaten).
• Manuell drift aktiverad (bottentömning).
• Hall pumpen på sidan vid nedsänkning i våtska.

Pump gár kontinuerligt:

• Flottör nár inte nedersta positionen.

• Se till att flottoren kan rora sig obehindrat.

FARA!

Reparation av elektriska apparater fär endast utforas av utbildad elektriker!

Elverktyg som maste repareras kan skickas in till service. Adresser hittar du pa reservdelslistan.

Beskriv felet när du skickar in apparaten.

9. Avfallschantering

Elektrisk utrustning hör inte hemma bland hushållsavfall. Enligt EU-direktiv 2002/96/EG, om avfall som utgörs av eller innehällere elektriska eller elektroniskaprodukter, mäste kasserad elektrisk

utrustning lamnas till atervinning.

Olika satt att atervinna uttjant utrustning fandu fran ditt kommunkontor.

Förpackningsmaterial et ar atervinningsbart till 100%.
