BRUKSANVISNING 4400 Series EP4444 PHILIPS

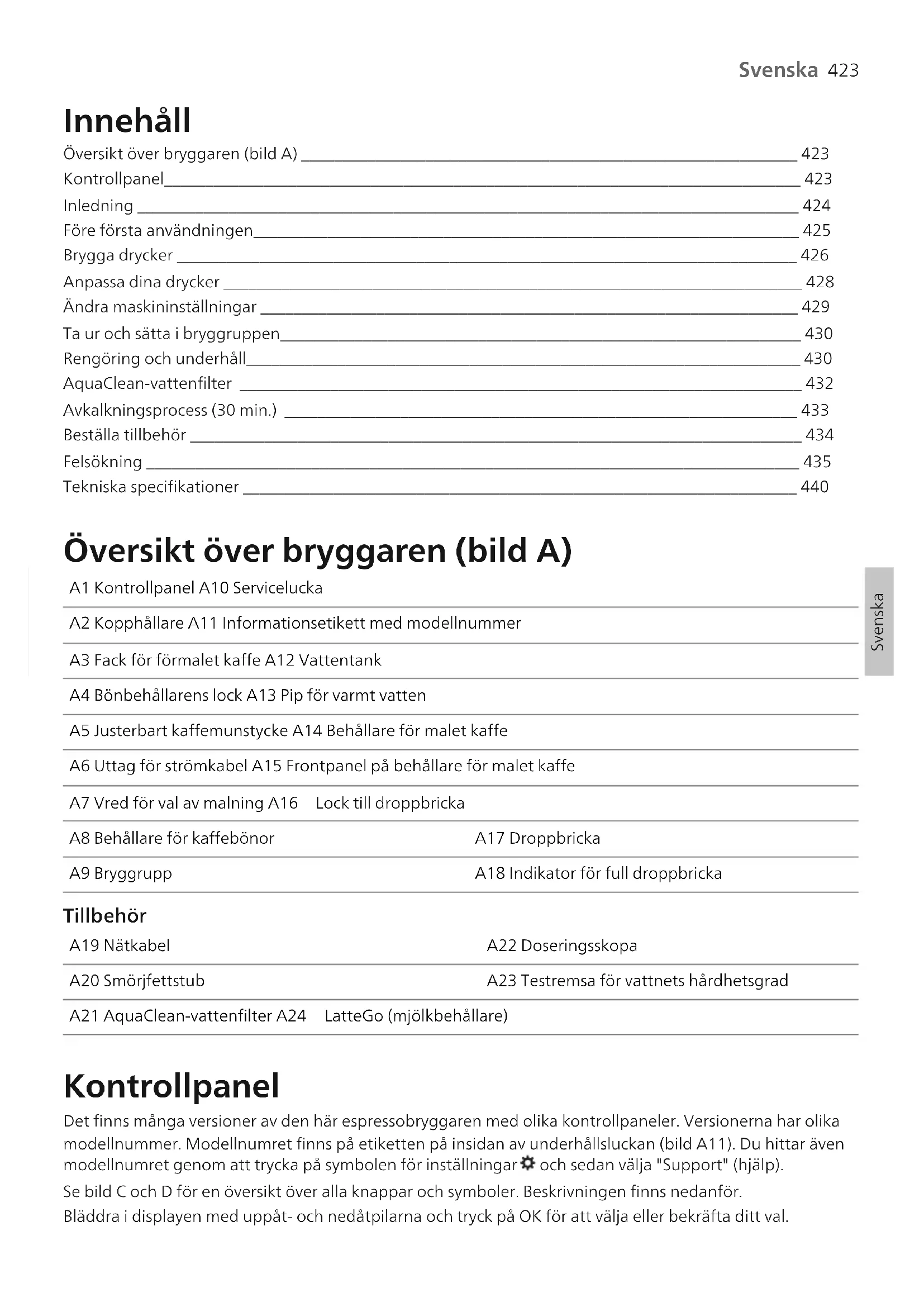

Svenska Svenska Innehåll Översikt över bryggaren (bild A) ____________________________________________________________ 423 Kontrollpanel_____________________________________________________________________________ 423 Inledning ________________________________________________________________________________ 424 Före första användningen__________________________________________________________________ 425 Brygga drycker ___________________________________________________________________________ 426 Anpassa dina drycker ______________________________________________________________________ 428 Ändra maskininställningar _________________________________________________________________ 429 Ta ur och sätta i bryggruppen_______________________________________________________________ 430 Rengöring och underhåll___________________________________________________________________ 430 AquaClean-vattenfilter ____________________________________________________________________ 432 Avkalkningsprocess (30 min.) ______________________________________________________________ 433 Beställa tillbehör __________________________________________________________________________ 434 Felsökning _______________________________________________________________________________ 435 Tekniska specifikationer ___________________________________________________________________ 440 Översikt över bryggaren (bild A) A1 Kontrollpanel A10 Servicelucka A2 Kopphållare A11 Informationsetikett med modellnummer A3 Fack för förmalet kaffe A12 Vattentank A4 Bönbehållarens lock A13 Pip för varmt vatten A5 Justerbart kaffemunstycke A14 Behållare för malet kaffe A6 Uttag för strömkabel A15 Frontpanel på behållare för malet kaffe A7 Vred för val av malning A16 Lock till droppbricka A8 Behållare för kaffebönor A17 Droppbricka A9 Bryggrupp A18 Indikator för full droppbricka Tillbehör A19 Nätkabel A22 Doseringsskopa A20 Smörjfettstub A23 Testremsa för vattnets hårdhetsgrad A21 AquaClean-vattenfilter A24 LatteGo (mjölkbehållare) Kontrollpanel Det finns många versioner av den här espressobryggaren med olika kontrollpaneler. Versionerna har olika modellnummer. Modellnumret finns på etiketten på insidan av underhållsluckan (bild A11). Du hittar även modellnumret genom att trycka på symbolen för inställningar och sedan välja "Support" (hjälp). Se bild C och D för en översikt över alla knappar och symboler. Beskrivningen finns nedanför. Bläddra i displayen med uppåt- och nedåtpilarna och tryck på OK för att välja eller bekräfta ditt val.424 Svenska Alla modeller (bild C/D) C1/D1. Dryckessymboler C4. Navigeringssymboler (uppåt, nedåt, bakåt, ok) C7. Rengöringsmeny C2/D2. Meny med fler drycker C5. Display C8. Personliga profiler C3. Start/stopp -knapp C6. Bryggarinställningar C9. På/av-knapp Endast 4000 Series (bild C) C1 Dryckessymboler: Espresso, Kaffe, Americano, Kaffe med is, Cappuccino, Latte macchiato Endast 5000 Series (bild D) D1 Dryckessymboler: Espresso, Kaffe, Americano, Cappuccino, Latte macchiato, Kaffe med is, Latte med is Inledning Grattis till ditt köp av en helautomatisk kaffemaskin från Philips! För att dra full nytta av den support som vi erbjuder kan du registrera din produkt på www.philips.com/welcome. Läs noggrant det separata häftet med säkerhetsinformation innan du använder bryggaren för första gången och spara det för framtida bruk. Vi erbjuder support på olika sätt för att du ska komma igång och få ut mesta möjliga av din kaffemaskin. I förpackningen finns: 1 Snabbstartsguiden med bildbaserade användningsinstruktioner och information om rengöring och underhåll. 2 Det separata säkerhetshäftet med instruktioner för hur du använder apparaten på ett säkert sätt. 3 Om du behöver onlinesupport (det här tillägget till användarhandboken, vanliga frågor, videor m.m.) kan du skanna QR-koden på utsidan av detta häfte för att ladda ned appen eller så går du in på www.philips.com/coffee-care. Det finns många versioner av den här espressomaskinen och de har olika funktioner. Versionerna har olika modellnummer. Modellnumret finns på etiketten insidan av underhållsluckan (se bild A11). Den här maskinen har testats med riktigt kaffe. Även om den har rengjorts mycket noggrant kan det finnas vissa kafferester kvar. Men, vi garanterar dig att din maskin är helt ny. Maskinen anpassar automatiskt mängden malet kaffe som används för att få fram ett kaffe med bästa möjliga smak. Du bör börja med att brygga 5 koppar för att låta maskinen slutföra sin självjustering. Se till att du sköljer LatteGo (mjölkbehållare) före första användningen.425 Svenska Svenska Före första användningen Montera LatteGo426 Svenska Brygga drycker Allmänna steg 1 Fyll vattentanken med kranvatten och bönbehållaren med bönor. 2 Sätt i den lilla kontakten i uttaget på bryggarens baksida. Sätt in stickkontakten i vägguttaget. 3 Slå på maskinen genom att trycka på på/av-knappen.

När alla lampor i dryckesikonerna lyser stadigt är maskinen redo att användas. 4 Placera en kopp under kaffemunstycket. Dra kaffemunstycket uppåt eller nedåt om du vill justera höjden efter storleken på koppen eller glaset som du använder (Bild 2). Brygga kaffe av kaffebönor 1 Tryck på valfri dryckesikon eller ikonen för fler drycker för att brygga en kopp kaffe.

Du kan anpassa drycken efter din personliga smak. Justera kaffestyrkan med uppåt- och nedåtpilarna. Tryck på OK om du vill anpassa fler inställningar. 2 Tryck på knappen start/stopp när du vill börja brygga den valda drycken. 3 Tryck på start/stopp-knappen igen om du vill avbryta upphällningen av drycken innan maskinen är klar. Om du vill brygga två koppar kaffe samtidigt, tryck på dryckessymbolen två gånger eller välj 2x-symbolen genom att bläddra i det särskilda fältet. Använd inte karamelliserade eller smaksatta kaffebönor. Brygga mjölkbaserade drycker med LatteGo (mjölkbehållare) LatteGo består av en mjölkbehållare, en ram och ett förvaringslock. För att förhindra läckage ska du se till att ramen och mjölkbehållaren är korrekt monterade innan du fyller på mjölkbehållaren. 1 Montera LatteGo genom att först sätta i mjölkbehållaren under kroken högst upp på ramen (Bild 8). Tryck sedan dit nederdelen av mjölkbehållaren. Du hör ett klick när den låser fast på plats (Bild 9). Obs! Se till att mjölkbehållaren och ramen är rena innan du sätter ihop dem. 2 Luta lite på LatteGo och sätt den på varmvattenmunstycket (Bild 10). Tryck sedan tills den låses på plats (Bild 11). 3 Fyll LatteGo med mjölk (Bild 12). Fyll inte på mjölkbehållaren över maxnivån. Om du har anpassat mjölkmängden kan du behöva fylla mjölkbehållaren med mer eller mindre mjölk än den mängd som indikeras för denna dryck i LatteGo. Vi rekommenderar att du alltid använder mjölk som kommer direkt från kylen för bästa möjliga resultat. 4 Ställ en kopp på droppbrickan. 5 Tryck på valfri symbol för mjölkbaserad dryck eller på symbolen för fler drycker för att välja en annan dryck.

Du kan nu justera drycken efter dina önskemål. 6 Tryck på start/stopp-knappen .

När du brygger cappuccino, flat white, latte macchiato, cappuccino med is eller latte med is pumpar bryggaren först ut mjölk och sedan kaffe. När du brygger caffè latte, café au lait, caffè latte med is eller café au lait med is pumpar bryggaren först ut kaffe och sedan mjölk.427 Svenska Svenska

Tryck på start/stopp-knappen om du vill avbryta upphällningen av drycken innan maskinen har pumpat ut den förinställda mängden. 7 Håll start/stopp-knappen intryckt om du vill avbryta upphällningen av hela drycken (mjölk och kaffe) innan maskinen är klar. Brygga drycker med is Kaffet bryggs med varmt vatten. Brygg över isbitar för bästa resultat. 1 Ta ett glas och fyll det till två tredjedelar med isbitar. 2 Placera glaset under kaffemunstycket. 3 Tryck på ikonen för iskaffe.

Du kan justera drycken efter önskad smak. Vi rekommenderar aromstyrka 3. 4 Tryck på start/stopp-knappen . 5 Tryck på start/stopp-knappen igen om du vill avbryta upphällningen av drycken innan maskinen är klar. 6 Om du vill ha en specialvariant av iskaffe toppar du det med kall mjölk. Extra skvätt (ExtraShot) Den här bryggaren har en funktion för att tillsätta en extra skvätt ristretto i dina kaffe- eller mjölkdrycker, om du exempelvis vill ha starkare kaffe. 1 Ställ en kopp under pipen 2 Tryck på en av dryckessymbolerna för att välja en dryck eller på symbolen för fler drycker för att välja en dryck. 3 Använd uppåtpilen för att ställa in styrkan på högsta nivån och välj sedan ExtraShot-funktionen. 4 Tryck på OK om du vill anpassa övriga inställningar. Tryck sedan på start/stopp-symbolen för att börja brygga drycken. 5 Tryck på start/stopp-symbolen igen om du vill avbryta upphällningen av drycken innan bryggaren är klar. När du har valt ExtraShot-funktionen kan du bara brygga en kaffe åt gången. Brygga kaffe av förmalet kaffe Du kan välja förmalet kaffe i stället för bönor, t.ex. om du föredrar en annan typ av kaffe eller koffeinfritt kaffe. 1 Öppna locket till facket för förmalet kaffe och häll en struken doseringsskopa med förmalet kaffe i behållaren (Bild 14). Stäng sedan locket. 2 Välj en annan dryck genom att trycka på någon av dryckessymbolerna eller genom att trycka på symbolen för fler drycker. 3 Välj funktionen för förmalet kaffe. Du kan göra det här på två olika sätt:

använd uppåtpilen för att ställa in styrkan på lägsta nivån och välj sedan funktionen för förmalet kaffe

tryck på symbolen för inställningar och använd nedåtpilen för att välja funktionen för förmalet kaffe. 4 Tryck på start/stopp-knappen igen om du vill avbryta upphällningen av drycken innan bryggaren är klar. När du väljer funktionen för förmalet kaffe: - sparas den automatiskt428 Svenska - kan du bara brygga en kaffe åt gången - kan du inte välja en annan aromstyrka. Välja varmt vatten 1 Ta bort LatteGo om den är ansluten. 2 Sätt en kopp under pipen för varmt vatten. 3 Tryck på symbolen för fler drycker och välj varmt vatten med hjälp av uppåt- och nedåtpilarna. 4 Använd uppåt- och nedåtpilarna för att justera mängden varmt vatten och/eller temperaturen efter dina önskemål. 5 Tryck på start/stopp-knappen .

Varmt vatten pumpas ut från varmvattenmunstycket (Bild 15). 6 Tryck på start/stopp-knappen igen om du vill avbryta upphällningen av varmt vatten innan maskinen är klar. Anpassa dina drycker Med den här bryggaren kan du anpassa inställningarna för en dryck efter dina önskemål och sedan spara den anpassade drycken i en personlig profil. De olika profilerna har olika färger. När du har valt en dryck genom att trycka på en av dryckessymbolerna eller på symbolen för fler drycker kan du göra följande: 1 justera aromstyrkan med uppåt- och nedåtpilarna (Bild 5). Det finns 5 styrkor, den lägsta är mildast och den högsta är starkast. 2 justera mängden (Bild 16) kaffe och/eller mjölk genom att trycka på uppåt- eller nedåtpilarna. Det finns fem olika mängder för varje inställning. Så fort bryggaren har bryggt klart kommer de inställningar du valde att sparas automatiskt i den profil du väljer. Välja en profil Du kan välja en profil och spara ditt recept med hjälp av profilerna för Mitt kaffeval (My Coffee Choice Profiles). 1 Tryck på profilsymbolen upprepade gånger för att välja en av färgprofilerna. Alla profiler har olika färger. 2 Välj en dryck genom att trycka på en av dryckesikonerna eller på ikonen för fler drycker. 3 Anpassa dryckesinställningarna efter dina önskemål. 4 Tryck på start/stopp-knappen för att påbörja bryggningen av den valda drycken.

Dina nya inställningar har nu sparats i den färgprofil du valde. Du kan alltid återställa bryggaren till fabriksinställningar (se 'Återställa fabriksinställningar'). Gästprofil Den här bryggaren har en gästprofil. När gästprofilen har valts släcks profilsymbolen. När du väljer den här profilen kan du fortfarande anpassa inställningarna på det sätt du själv önskar, men recepten du brygger sparas inte.429 Svenska Svenska Ändra maskininställningar Ställa in vattnets hårdhetsgrad Vi rekommenderar att du anpassar inställningarna efter vattnets hårdhetsgrad i din region för att fåoptimal prestanda och förlänga bryggarens livslängd. Detta förhindrar även att du behöver kalka avbryggaren så ofta. Standardinställningen för hårdhetsgraden för vatten är 4. hårt vatten. Du kan testa vattnets hårdhetsgrad i din region med hjälp av de medföljande testremsorna. 1 Doppa den medföljande remsan för hårdhetstestning i kranvatten eller håll den under rinnande vatten under en sekund (Bild 17).2 Vänta 1 minut. Antalet rutor som blir röda på testremsan visar vattnets hårdhet (Bild 18). Ställ in bryggaren på rätt hårdhetsgrad för vatten: 1 Tryck på symbolen för inställningar och välj vattnets hårdhetsgrad med hjälp av uppåt- ochnedåtpilarna. Bekräfta genom att trycka på OK. 2 Använd uppåt- och nedåtpilarna för att välja vattnets hårdhetsgrad. Antalet röda rutor som har valts på displayen ska vara samma som antalet röda fyrkanter på testremsan (Bild 19).3 När du har ställt in rätt hårdhet för vattnet trycker du på OK för att bekräfta. Ändra inställningarna för malningsgraden Du kan ändra kaffestyrkan med vredet för malningsinställningen inne i behållaren för kaffebönor. Ju lägremalningsinställning, desto finare mals kaffebönorna och desto starkare blir kaffet. Du kan välja mellan tolvolika malningsinställningar.Bryggaren är byggd för att utvinna bästa möjliga smak från dina kaffebönor. Därför rekommenderar vi attdu inte ändrar malningsinställning förrän du har bryggt 100–150 koppar (ca 1 månads användning). Du kan endast justera kaffekvarnens malningsinställning när bryggaren mal kaffebönor. Du måstebrygga två till tre drycker innan hela skillnaden märks. Vrid inte vredet för malningsinställningen mer än ett steg i taget för att förhindra skador på kvarnen. 1 Placera en kopp under kaffemunstycket.2 Öppna locket till behållaren för kaffebönor. 3 Tryck på espressoikonen och tryck sedan på start/stopp-knappen . 4 När kaffekvarnen startar malningen trycker du ned vredet för malningsinställningen och vrider det till vänster eller höger. (Bild 20) Ändra övriga inställningar för bryggaren Genom att trycka på symbolen för inställningar kan du ändra följande inställningar för bryggaren: Vattnets hårdhetsgrad: du kan välja mellan fem nivåer beroende på vattnets hårdhetsgrad i din region. Standby-tid: du kan välja 15, 30, 60 eller 180 minuter. Displayens ljusstyrka: du kan välja låg, medel eller hög. Språk Ljud: du kan aktivera eller inaktivera bryggarens ljudsignal. Temperatur: du kan välja mellan tre olika temperaturer på kaffet.

Belysning fram (endast 5500 series): du kan välja mellan "alltid på", "på vid bryggning" och "alltid av".430 Svenska

Sköljning vid start: du kan aktivera eller inaktivera en automatiskt sköljningscykel som utförs när du startar bryggaren.

Visa bakgrundsbelysning: du kan aktivera eller inaktivera bakgrundsbelysningen för dryckesknapparna. Återställa fabriksinställningar Du kan när som helst återställa bryggarens inställningar till fabriksinställningar. 1 Tryck på symbolen för inställningar . 2 Använd uppåt- och nedåtpilarna för att välja "Factory settings" (fabriksinställningar). Bekräfta genom att trycka på OK. 3 Tryck på start/stopp-knappen för att bekräfta att du vill återställa inställningarna.

Inställningarna återställs nu. Följande fabriksinställningar återställs till standardinställningar: vattnets hårdhetsgrad, standby-tid, ljusstyrka, visa bakgrundsbelysning, startsköljning, ljud, temperatur, belysning fram och profiler. Ta ur och sätta i bryggruppen Besök www.philips.com/coffee-care för detaljerade videoinstruktioner om hur du tar ut, sätter in och rengör bryggruppen. Ta ut bryggruppen ur bryggaren. 1 Stäng av bryggaren. 2 Ta ur vattenbehållaren och öppna underhållsluckan (Bild 21). 3 Tryck på PUSH-handtaget (Bild 22) och dra i bryggruppens handtag för att dra ut den ur bryggaren (Bild 23). Sätta tillbaka bryggruppen Innan du skjuter in bryggruppen i bryggaren igen ser du till att den är i rätt läge. 1 Kontrollera att bryggruppen är korrekt isatt. Pilen på den gula cylindern på den sidan av bryggruppen ska vara i linje med den svarta pilen och N (Bild 24).

Om de inte är i linje, tryck ned spaken tills den kommer i kontakt med bryggruppens (Bild 25) bas. 2 Skjut in bryggruppen i bryggaren längs spåren på sidorna (Bild 26) till den låser fast i rätt position med ett klick (Bild 27). Tryck inte på PUSH-knappen. 3 Stäng underhållsluckan och sätt tillbaka vattenbehållaren. Rengöring och underhåll Regelbunden rengöring och underhåll håller din bryggare i toppskick och säkerställer att kaffet smakar gott under lång tid framöver och att kaffeflödet är jämt. Se tabellen nedan för en detaljerad beskrivning av när och hur du rengör bryggarens alla löstagbara delar. Du hittar mer detaljerad information och videoinstruktioner på www.philips.com/coffee-care. Bild B innehåller en översikt över de delar som kan diskas i diskmaskinen.431 Svenska Svenska Löstagbara delar När den ska rengöras Hur den ska rengöras Bryggrupp Varje vecka Ta ut bryggruppen ur maskinen (se 'Ta ur och sätta i bryggruppen'). Skölj den under kranen (se 'Rengör bryggruppen under kranen'). Varje månad Rengör bryggruppen med avfettningstabletter från Philips (se 'Rengör bryggruppen med avfettningstabletter'). Fack för förmalet kaffe Kontrollera behållaren för förmalet varje vecka för att se om den är igensatt. Dra ur maskinens sladd och ta ut bryggruppen. Öppna locket till behållaren för förmalet kaffe och sätt in handtaget på kaffemåttet. Flytta handtaget uppåt och nedåt tills det tilltäppta malna kaffet faller ut (Bild 28). Besök www.philips.com/coffee-care för detaljerade videoinstruktioner. Behållare för malet kaffe Töm behållaren för malet kaffe när maskinen visar ett meddelande om detta. Rengör den en gång i veckan. Ta alltid ur behållaren för malet kaffe när maskinen är PÅ. Skölj den under rinnande vatten med lite diskmedel eller diska den i diskmaskinen. Frontpanelen på behållaren för malet kaffe (bild A15) kan inte diskas i diskmaskin. Droppbricka Töm droppbrickan varje dag eller när indikatorn för full droppbricka blir synlig genom droppbrickan (Bild 29). Rengör droppbrickan varje vecka. Ta bort droppbrickan (Bild 30) och skölj den under rinnande vatten med lite diskmedel. Du kan även rengöra droppbrickan i diskmaskinen. Frontpanelen på behållaren för malet kaffe (bild A15) kan inte diskas i diskmaskin. LatteGo Efter varje användning Rengör först LatteGo medan den fortfarande är ansluten till bryggaren genom att använda programmet "Quick milk clean" (Snabbrengöra mjölk) (se 'Snabbrengöring av LatteGo'). Ta sedan bort den från bryggaren och rengör den under kranen eller i diskmaskinen. Smörja bryggruppen Varannan månad Titta i smörjningstabellen och smörj bryggruppen med smörjfett från Philips (se 'Smörjning av bryggruppen'). Vattentank Varje vecka Skölj vattenbehållaren under kranen Maskinens framsida Varje vecka Torka av med en mjuk trasa. Rengöring av bryggruppen Regelbunden rengöring av bryggruppen förhindrar att kafferester täpper till de inre kretsarna. Besök www.philips.com/coffee-care för instruktionsvideor om hur du tar ut, sätter in och rengör bryggruppen. Rengör bryggruppen under kranen 1 Ta ur bryggruppen ur bryggaren (se 'Ta ur och sätta i bryggruppen'). 2 Skölj bryggruppen noggrant med vatten. Rengör bryggruppens övre filter (Bild 31) försiktigt. 3 Låt bryggruppen lufttorka innan du sätter tillbaka den. Torka inte bryggruppen med en handduk eftersom det kan leda till att tygfibrer samlas i bryggruppen.432 Svenska Rengör bryggruppen med avfettningstabletter Använd endast avfettningstabletter från Philips. 1 Tryck på symbolen "Clean" (rengöring) och använd uppåt- och nedåtpilarna för att välja "Brew group clean" (rengöring av bryggruppen). 2 Tryck på OK för att bekräfta och följ sedan anvisningarna på skärmen. Smörjning av bryggruppen Vi rekommenderar att du smörjer bryggruppen varannan månad för att förbättra bryggarens prestanda och säkerställa att de rörliga delarna kan röra sig utan motstånd. 1 Applicera ett tunt lager fett på kolven (grå del) i bryggruppen (Bild 32). 2 Applicera ett tunt lager fett runt axeln (grå del) i botten av bryggruppen (Bild 33). 3 Applicera ett tunt lager fett längs spåren på sidorna (Bild 34). Rengöra LatteGo (mjölkbehållare) Snabbrengöring av LatteGo 1 Kontrollera att LatteGo är korrekt ansluten till bryggaren (Bild 10). 2 Sätt en kopp under pipen. 3 Tryck på symbolen "Clean" (rengöring) och använd uppåt- och nedåtpilarna för att välja programmet "Quick milk clean" (snabbrengöring). 4 Tryck på OK för att bekräfta och följ sedan anvisningarna på skärmen för att ta bort eventuell mjölk som finns kvar i mjölksystemet.

Små varmvattenstrålar avges från mjölksystemet. 5 Förvara LatteGo med kvarvarande mjölk i kylen. Djuprengöring av LatteGo 1 Ta ut LatteGo från bryggaren (Bild 35). 2 Häll ut återstående mjölk. 3 Tryck på låsknappen och lossa mjölkbehållaren från ramen på LatteGo (Bild 36). 4 Diska alla delar i diskmaskin eller under rinnande vatten med ljummet vatten och lite diskmedel. AquaClean-vattenfilter Din bryggare har AquaClean. AquaClean-vattenfiltret kan placeras i vattentanken för att bevara kaffets smak. Det minskar även behovet av avkalkning, genom att minska mängden kalkavlagringar i bryggaren. Du kan köpa ett AquaClean-vattenfilter från din lokala återförsäljare, från auktoriserade servicecenter eller online på www.philips.com/parts-and-accessories. Statusindikator för AquaClean-filter När AquaClean-filtret är aktivt visas statusen för AquaClean-filtret alltid på displayen i form av en procentsats.

När statusen på AquaClean-filtret är 10 procent eller mindre visas ett meddelanden på displayen i 2 sekunder varje gång du stänger av bryggaren. Meddelandet är en rekommendation om att köpa ett nytt filter.

När statusen på filtret är 0 procent visar bryggaren en uppmaning, varje gång du slår på bryggaren, om att du ska byta AquaClean-filtret.433 Svenska Svenska Aktivera AquaClean-vattenfiltret (5 min.) Bryggaren känner inte av automatiskt att ett filter har satts in i vattenbehållaren. Du måste därför aktivera varje nytt AquaClean-vattenfilter du installerar i menyn "Clean" (rengöring). När bryggaren upphör att visa meddelandet om filteraktivering kan du fortfarande aktivera ett AquaClean- vattenfilter, men du måste först avkalka bryggaren. Bryggaren måste vara fullständigt fri från kalkavlagringar innan du börjar använda AquaClean- vattenfiltret. Innan du aktiverar AquaClean-vattenfiltret måste det förberedas genom att blötläggas i vatten enligt beskrivningen nedan. Om du inte gör det kan det hända att luft dras in i bryggaren i stället för vatten, vilket låter mycket och förhindrar bryggaren från att brygga kaffe. 1 Tryck på symbolen "Clean" (rengöring) och använd uppåt- och nedåtpilarna för att välja "AquaClean". 2 Bekräfta genom att trycka på OK-ikonen. 3 Tryck på OK igen när aktiveringsskärmen visas. Följ anvisningarna på skärmen. 4 Skaka filtret i ca 5 sekunder (Bild 37). 5 Vänd filtret upp och ned, sänk ned det i en kanna med kallt vatten och skaka/tryck på det (Bild 38). 6 Placera filtret vertikalt i filterhållaren i vattenbehållaren. Tryck ned det så långt som möjligt (Bild 39). 7 Fyll vattenbehållaren med rent vatten och sätt tillbaka den i bryggaren. 8 Ta bort LatteGo om den är ansluten. 9 Sätt en skål under pipen för varmt vatten. 10 Tryck på start/stopp-knappen för att påbörja aktiveringsprocessen. 11 Varmt vatten pumpas ut från pipen för varmt vatten i 1minut. 12 Filtret är nu aktiverat. Byta AquaClean-vattenfiltret (5 min.) Filtret slutar att fungera när 95 liter vatten har runnit genom det. Statusindikatorn för AquaClean sjunker till 0 procent för att påminna dig om att byta filtret. Så länge statusindikatorn för AquaClean visas på displayen kan du byta ut filtret utan att behöva avkalka bryggaren först. Om du inte byter AquaClean-vattenfiltret i tid kommer indikatorn för AquaClean att släckas efter en stund. I så fall kan du fortfarande byta filtret, men du måste först avkalka maskinen. När statusindikatorn för AquaClean sjunker till 0 procent eller när bryggaren visar ett meddelande för att påminna dig om att byta AquaClean-filtret: 1 ta ur det gamla AquaClean-vattenfiltret. 2 installera ett nytt filter och aktivera det enligt beskrivningen i kapitlet "Aktivera AquaClean-vattenfiltret" (5 min.). Byt ut AquaClean-vattenfiltret minst var tredje månad, även om maskinen ännu inte har indikerat att filtret behöver bytas ut. Avkalkningsprocess (30 min.) Använd endast Philips avkalkningsmedel. Du bör absolut inte använda ett avkalkningsmedel baserat på svavelsyra, saltsyra, sulfaminsyra eller ättiksyra (ättika) eftersom detta kan skada bryggarens vattenkrets och inte upplösa kalkavlagringarna ordentligt. Om du inte använder Philips avkalkningsmedel blir garantin ogiltig. Garantin blir också ogiltig om du inte avkalkar bryggaren. Du kan köpa Philips avkalkningsmedel i onlinebutiken på www.philips.com/coffee-care. När bryggaren behöver avkalkas visas ett meddelande på displayen.434 Svenska 1 Tryck på symbolen för "Clean" (rengöring) på användargränssnittet och välj "Descaling" (avkalkning) i menyn. 2 Följ anvisningarna på skärmen. 3 Ta bort LatteGo om den är ansluten. 4 Ta bort droppbrickan och behållaren för malet kaffe, töm dem och sätt sedan tillbaka dem på plats. 5 Ta bort vattenbehållaren och töm den. Ta sedan ut AquaClean-vattenfiltret. 6 Häll hela flaskan med avkalkningslösningen från Philips i vattenbehållaren och fyll på med rent vatten upp till Calc / Clean- indikatorn (Bild 40). Sätt sedan tillbaka den i bryggaren. 7 Placera ett stort kärl (1,5l) under kaffemunstycket och vattenmunstycket. 8 Tryck på start/stopp-knappen för att påbörja avkalkningsprocessen. Avkalkningsprocessen tar cirka 30 minuter och består av en avkalkningscykel och en sköljningscykel. 9 Vänta tills bryggaren har pumpat ut allt vatten. Fyll på vattentanken när meddelandet visas på displayen. Avkalkningsprocessen är klar när bryggaren slutar att pumpa ut vatten. 10 Installera och aktivera ett nytt AquaClean-vattenfilter i vattentanken.

När avkalkningsprocessen har slutförts visar bryggaren ett meddelande för att påminna dig om att installera det nya AquaClean-filtret (se 'Byta AquaClean-vattenfiltret (5 min.)'). Tips! Användningen av AquaClean-filtret minskar behovet av avkalkning! Vad gör jag om avkalkningsprocessen avbryts? Om maskinen hänger sig under avkalkningscykeln kan du avbryta processen genom att trycka på PÅ/AV- knappen. Om avkalkningen avbryts innan den är helt klar gör du följande: 1 Töm vattenbehållaren och skölj den grundligt. 2 Fyll vattenbehållaren med rent vatten upp till Calc/Clean-markeringen och slå på bryggaren igen. 3 Genomför en manuell sköljningscykel innan du brygger några drycker. Om du vill utföra en manuell sköljcykel pumpar du först ut en halv vattentank med varmt vatten genom att välja varmvattenfunktionen flera gånger. Brygg sedan två koppar med förmalet kaffe utan att tillsätta malet kaffe. Om avkalkningsproceduren inte slutfördes bör du genomföra en ny avkalkningsprocedur så snart som möjligt. Beställa tillbehör Använd endast underhållsprodukter från Philips för att rengöra och avkalka bryggaren. Du kan köpa dessa produkter från din lokala återförsäljare, från auktoriserade servicecenter eller online på www.philips.com/parts-and-accessories. Om du vill hitta en lista över alla reservdelar online ska du ange bryggarens modellnummer. Modellnumret finns på insidan av underhållsluckan. Underhållsprodukter och typnummer:

Fett för smörjning av bryggrupp HD5061

Avfettningstabletter CA6704 Brita-filter är ej kompatibla med den här bryggaren.435 Svenska Svenska Felsökning Det här kapitlet sammanfattar de vanligaste problemen som kan uppstå med bryggaren. Instruktionsvideor och en fullständig lista över vanliga frågor finns på www.philips.com/coffee-care. Om du inte kan lösa problemet, kontakta kundtjänsten i ditt land. Du hittar kontaktuppgifter i garantibroschyren. Varningsikoner Varningsi kon Lösning Symbolen för tom vattenbehållare tänds på displayen. - Vattenbehållaren är nästan tom. Fyll vattenbehållaren med rent vatten upp till maxnivåindikeringen. - Vattenbehållaren sitter inte på plats. Sätt tillbaka vattenbehållaren. "Add beans"-symbolen (fyll på bönor) visas på displayen. - Fyll på bönbehållaren med kaffebönor. Symbolen för tömning av behållaren för malet kaffe tänds på displayen. - Behållaren för malet kaffe är full. Ta bort och töm behållaren för malet kaffe när bryggaren är påslagen. Vänta i 5 sekunder innan du sätter tillbaka den. Symbolen för "sätt i bryggrupp" visas på displayen. - Bryggruppen sitter inte på plats eller har inte placerats korrekt. Ta bort bryggruppen och se till att den låses på plats. Se kapitlet Ta ur och sätta i bryggruppen för stegvisa instruktioner. Felkoder Nedan finner du en lista över felkoder för problem som du kan lösa själv. Besök www.philips.com/coffee- care för detaljerade videoinstruktioner. Kontakta Philips kundtjänst i ditt land om någon annan felkod visas. Du hittar kontaktuppgifter i garantibroschyren. Felkod Problem Möjlig lösning 01 Kaffetratten är igentäppt. Stäng av bryggaren och dra ur nätsladden. Ta ur bryggruppen ur bryggaren. Öppna locket till behållaren för förmalet kaffe och sätt in handtaget på kaffemåttet. Flytta handtaget uppåt och nedåt tills det tilltäppta malna kaffet faller ut. Besök www.philips.com/coffee-care för detaljerade videoinstruktioner. 03 Bryggruppen är smutsig eller inte ordentligt infettad. Stäng av bryggaren. Skölj av bryggruppen med rent vatten, låt den lufttorka och smörj den sedan. Läs i kapitlet ”Rengöra bryggruppen” eller besök www.philips.com/coffee-care för detaljerade videoinstruktioner. Slå sedan på bryggaren igen. 04 Bryggruppen är inte isatt på rätt sätt. Stäng av bryggaren. Ta bort bryggruppen och sätt tillbaka den igen. Kontrollera att bryggruppen är i rätt läge innan du sätter in den. Läs i kapitlet Hantering av bryggruppen eller besök www.philips.com/coffee-care för detaljerade videoinstruktioner. Slå sedan på bryggaren igen. 05 Det finns luft i vattenkretsen. Starta om bryggaren genom att stänga av den och slå på den igen. Om detta fungerar pumpar du ut 2–3 koppar med varmt vatten. Avkalka bryggaren om du inte har gjort detta på länge.436 Svenska Felkod Problem Möjlig lösning AquaClean-filtret förbereddes inte korrekt innan installationen eller är igensatt. Ta ur AquaClean-filtret och försök brygga kaffe igen. Om detta fungerar, se till att AquaClean-filtret är förberett innan du sätter tillbaka det. Sätt sedan tillbaka AquaClean-filtret i vattenbehållaren. Om det fortfarande inte fungerar kan filtret vara igensatt och behöva bytas. 11 Bryggaren behöver anpassa sig till rumstemperatur. Ge bryggaren lite tid för att anpassa sig från transport eller utomhustemperatur till rumstemperatur. Stäng av bryggaren i 30 minuter och slå sedan på den igen. Om det inte fungerar, kontakta Philips kundtjänst i ditt land. Du hittar kontaktuppgifter i garantibroschyren. 14 Maskinen är överhettad. Stäng av bryggaren och slå sedan på den igen efter 30 minuter. 19 Bryggaren är inte ordentligt ansluten till ett eluttag. Se till att nätsladdens lilla kontakt är ordentligt ansluten i uttaget på bryggarens baksida. Felsökningstabell Det här kapitlet sammanfattar de vanligaste problemen som kan uppstå med maskinen. Instruktionsvideor och en fullständig lista över vanliga frågor finns på www.philips.com/coffee-care. Om du inte kan lösa problemet, kontakta kundtjänsten i ditt land. Du hittar kontaktuppgifter i garantibroschyren. Problem Orsak Lösning Det finns lite kafferester kvar i min nya kaffebryggare. Den här maskinen har testats med riktigt kaffe. Även om den har rengjorts mycket noggrant kan det finnas vissa kafferester kvar. Bryggaren är dock helt ny. Droppbrickan fylls snabbt på/det är alltid vatten i droppbrickan. Det är normalt. Maskinen använder vatten för att skölja ut den inre kretsen och bryggruppen. En del vatten rinner direkt från den inre kretsen till droppbrickan. Töm droppbrickan varje dag eller när indikatorn för full droppbricka blir synlig genom droppbrickans hölje. Tips! placera en kopp under munstycket för att samla upp sköljvattnet som kommer ut från det. Symbolen för tömning av behållaren för malet kaffe förblir tänd. Du tömde behållaren för malet kaffe när bryggaren var avstängd eller satte tillbaka den för snabbt. Töm alltid behållaren för malet kaffe när maskinen är påslagen. Ta bort behållaren för malet kaffe, vänta minst 5 sek. och sätt sedan in den igen. Det visas ett meddelande på maskinen om att jag ska tömma behållaren för malet kaffe trots att behållaren inte är full. Maskinens räknare återställdes inte sist du tömde behållaren för malet kaffe. Vänta alltid ca 5 sekunder innan du sätter tillbaka behållaren för malet kaffe. Det gör att räknaren för malet kaffe nollställs och att antalet kaffekoppar beräknas korrekt. Töm alltid behållaren för malet kaffe när maskinen är påslagen. Om du tömmer behållaren för malet kaffe när maskinen är avstängd återställs inte räknaren för antalet bryggda koppar kaffe.437 Svenska Svenska Problem Orsak Lösning Behållaren för malet kaffe är överfull, men symbolen för tömning av behållaren för malet kaffe visades inte på displayen. Du har tagit bort droppbrickan utan att tömma behållaren för maletkaffe. Töm alltid behållaren för malet kaffe när du tar bort droppbrickan, även om du endast har malt kaffe för ett fåtal koppar. Detta säkerställer att räknaren för antalet kaffekoppar nollställs och att antalet kaffekoppar beräknas korrekt. Jag kan inte ta bort bryggruppen. Bryggruppen är inte korrekt isatt. Återställ kaffemaskinen så här: Stäng underhållsluckan och sätt tillbaka vattenbehållaren. Stäng av och slå sedan på bryggaren igen. Vänta därefter tills lamporna i dryckessymbolerna tänds igen. Försök att ta ut bryggruppen igen. Se kapitlet Ta ur och sätta i bryggruppen för stegvisa instruktioner. Jag kan inte sätta in bryggruppen. Bryggruppen är inte korrekt isatt. Återställ kaffemaskinen så här: Stäng underhållsluckan och sätt tillbaka vattenbehållaren. Sätt inte tillbaka bryggruppen i maskinen. Stäng av maskinen och dra ur nätsladden. Vänta i 30 sekunder och koppla sedan in bryggaren igen. Slå därefter på den och vänta tills lamporna i dryckessymbolerna tänds igen. Placera sedan bryggruppen i rätt läge och sätt tillbaka den i bryggaren. Se kapitlet Ta ur och sätta i bryggruppen för stegvisa instruktioner. Kaffet är vattnigt. Bryggruppen är smutsig eller behöver smörjas. Ta bort bryggruppen (se 'Ta ut bryggruppen ur bryggaren.') och skölj den under rinnande vatten. Låt sedan torka. Smörj sedan de rörliga delarna (se 'Smörjning av bryggruppen'). Maskinen har inte slutfört den automatiska justeringen. Den här processen startar automatiskt när du använder maskinen första gången, när du byter till en ny sorts kaffebönor eller när maskinen inte har använts en längre tid. Börja med att brygga 5 koppar för att låta maskinen slutföra sin självjustering. Kaffekvarnen är inställd på en för grov malningsgrad. Ställ in kaffekvarnen på en finare malningsgrad (lägre). Brygg två till tre drycker innan du kan märka hela skillnaden. Kaffet är inte tillräckligt varmt. Den inställda temperaturen är för låg. Ställ in temperaturen på den högsta inställningen. Du kan anpassa temperaturen genom att trycka på symbolen "Settings" (inställningar) .438 Svenska Problem Orsak Lösning Den automatiska sköljningscykeln är inaktiverad. Du kan aktivera den automatiska sköljningscykeln genom att trycka på symbolen för ”Inställningar” . När den här inställningen är aktiverad kommer bryggaren att värmas upp och utföra en automatisk sköljningscykel när du slår på den. En kall kopp sänker dryckens temperatur. Prova att förvärma kopparna genom att skölja ur dem med varmt vatten. Om du tillsätter mjölk sänks dryckens temperatur. Oavsett om du tillsätter varm eller kall mjölk kommer kaffets temperatur alltid att sänkas när du tillsätter mjölk. Prova att förvärma kopparna genom att skölja ur dem med varmt vatten. Inget kaffe kommer ut eller det kommer ut långsamt. AquaClean-vattenfiltret förbereddes inte korrekt för installationen. Ta bort AquaClean-vattenfiltret och pumpa ut lite varmvatten. Om detta fungerar har AquaClean-filtret inte installerats korrekt. Installera om AquaClean-filtret och aktivera det igen enligt anvisningarna i kapitlet "AquaClean-vattenfilter". Om bryggaren inte har använts på länge måste du förbereda AquaClean- vattenfiltret för användning igen och pumpa ut två till tre koppar varmvatten. AquaClean-vattenfiltret är igensatt. Byt ut AquaClean-vattenfiltret var tredje månad. Ett filter som är äldre än 3 månader kan bli igensatt. Kaffekvarnen är inställd på en för fin malningsgrad. Ställ in kaffekvarnen på en grövre malningsgrad (högre). Tänk på att detta påverkar kaffets smak. Bryggruppen är smutsig. Ta bort bryggruppen och skölj den under kranen (se 'Rengör bryggruppen under kranen'). Kaffemunstycket är smutsigt. Rengör kaffemunstycket och dess hål med en piprensare eller en nål. Facket för förmalet kaffe är igensatt Stäng av maskinen och ta ur bryggruppen. Öppna locket till behållaren för förmalet kaffe och sätt in handtaget på kaffemåttet. Flytta handtaget uppåt och nedåt tills det tilltäppta malna kaffet faller ut (Bild 28). Maskinens krets blockeras av kalkavlagringar. Kalka av maskinen med Philips avkalkningsmedel. Utför alltid en avkalkning när bryggaren visar en uppmaning om det.439 Svenska Svenska Problem Orsak Lösning Mjölken skummas inte. LatteGo är felaktigt installerad. Kontrollera att mjölkbehållaren är korrekt monterad på LatteGo-ramen (ett klick hörs) (se 'Montera LatteGo'). Mjölkbehållaren och/eller ramen på LatteGo är smutsig(a). Ta isär LatteGo och skölj båda delarna under rinnande vatten eller diska dem i diskmaskinen. Den mjölksort som används är inte lämplig att skumma. Olika mjölksorter ger både olika mängder skum och skum av olika kvalitet. Följande mjölksorter har gett ett bra mjölkskum i våra tester: mellanmjölk, standardmjölk och laktosfri mjölk. Det läcker mjölk från botten av LatteGo- mjölkbehållaren. Ramen och mjölkbehållaren har inte monterats korrekt. Sätt först i mjölkbehållaren under kroken högst upp på ramen. Tryck sedan dit nederdelen av mjölkbehållaren. Du hör ett klick när den låser fast på plats. Mjölkbehållaren och/eller ramen på LatteGo är smutsig(a). Ta isär LatteGo och skölj båda delarna under rinnande vatten eller diska dem i diskmaskinen. Maskinen verkar läcka. Maskinen använder vatten för att skölja ut den inre kretsen och bryggruppen. Detta vatten rinner direkt från den inre kretsen till droppbrickan. Det är normalt. Töm droppbrickan varje dag eller när indikatorn för full droppbricka blir synlig genom droppbrickans hölje. Tips! Ställ en kopp under munstycket för att samla upp sköljvatten och minska mängden vatten i droppbrickan. Droppbrickan är alltför full och har svämmat över vilket gör att det ser ut som att maskinen läcker. Töm droppbrickan varje dag eller när indikatorn för full droppbricka blir synlig genom droppbrickans hölje. Vattenbehållaren har inte satts in helt, lite vatten läcker ut från vattenbehållaren och luft sugs in i bryggaren. Kontrollera att vattenbehållaren är i rätt läge: ta bort den och sätt in den igen så att den skjuts in så långt som möjligt. Bryggruppen är smutsig/igensatt. Skölj bryggruppen. Maskinen är inte placerad på en horisontell yta. Placera maskinen på en horisontell yta så att inte droppbrickan svämmar över och så att indikatorn för full droppbricka kan fungera korrekt. Jag kan inte aktivera AquaClean-vattenfiltret och maskinen uppmanar till att genomföra en avkalkning. Filtret har inte installerats eller bytts ut i tid efter att påminnelsen om AquaClean-filtret har visats på skärmen. Det innebär att bryggaren inte längre är helt fri från kalk. Kalka av maskinen först och installera sedan AquaClean-vattenfiltret.440 Svenska Problem Orsak Lösning Det nya vattenfiltret passar inte. Du försöker installera ett annat filter än ett Philips AquaClean- vattenfilter. Endast Philips AquaClean-vattenfilter passar i den här bryggaren. Gummiringen på AquaClean- vattenfiltret sitter inte på plats. Sätt tillbaka gummiringen på AquaClean- vattenfiltret. Maskinen avger ett högt ljud. Det är normalt att bryggaren avger ett visst ljud vid användning. Om maskinen börjar avge en annan typ av ljud rengör du bryggruppen och smörjer den (se 'Smörjning av bryggruppen'). AquaClean-vattenfiltret förbereddes inte korrekt och luft sugs nu in i maskinen. Ta bort AquaClean-vattenfiltret från vattentanken och förbered det ordentligt för användning innan du sätter tillbaka det: Se kapitlet AquaClean-vattenfilter för stegvisa instruktioner. Vattenbehållaren har inte satts in helt och luft sugs in i maskinen. Kontrollera att vattenbehållaren är i rätt läge: ta bort den och sätt in den igen så att den skjuts in så långt som möjligt. Tekniska specifikationer Tillverkaren förbehåller sig rätten att förbättra produktens tekniska specifikationer. Samtliga förinställda mängder är ungefärliga. Beskrivning Värde Mått (b×h×d) 246×377×434mm Vikt 7.5–8 kg Nätsladdens längd 1200 mm Vattentank 1,8 liter Behållare för kaffebönor, kapacitet 275g Behållare för malet kaffe, kapacitet 12puckar Kapacitet för LatteGo (mjölkbehållare) 250ml Justerbar piphöjd 88–145 mm Märkspänning– märkeffekt– strömförsörjning Se information på etiketten på insidan av underhållsluckan (bild A11)Türkçe
