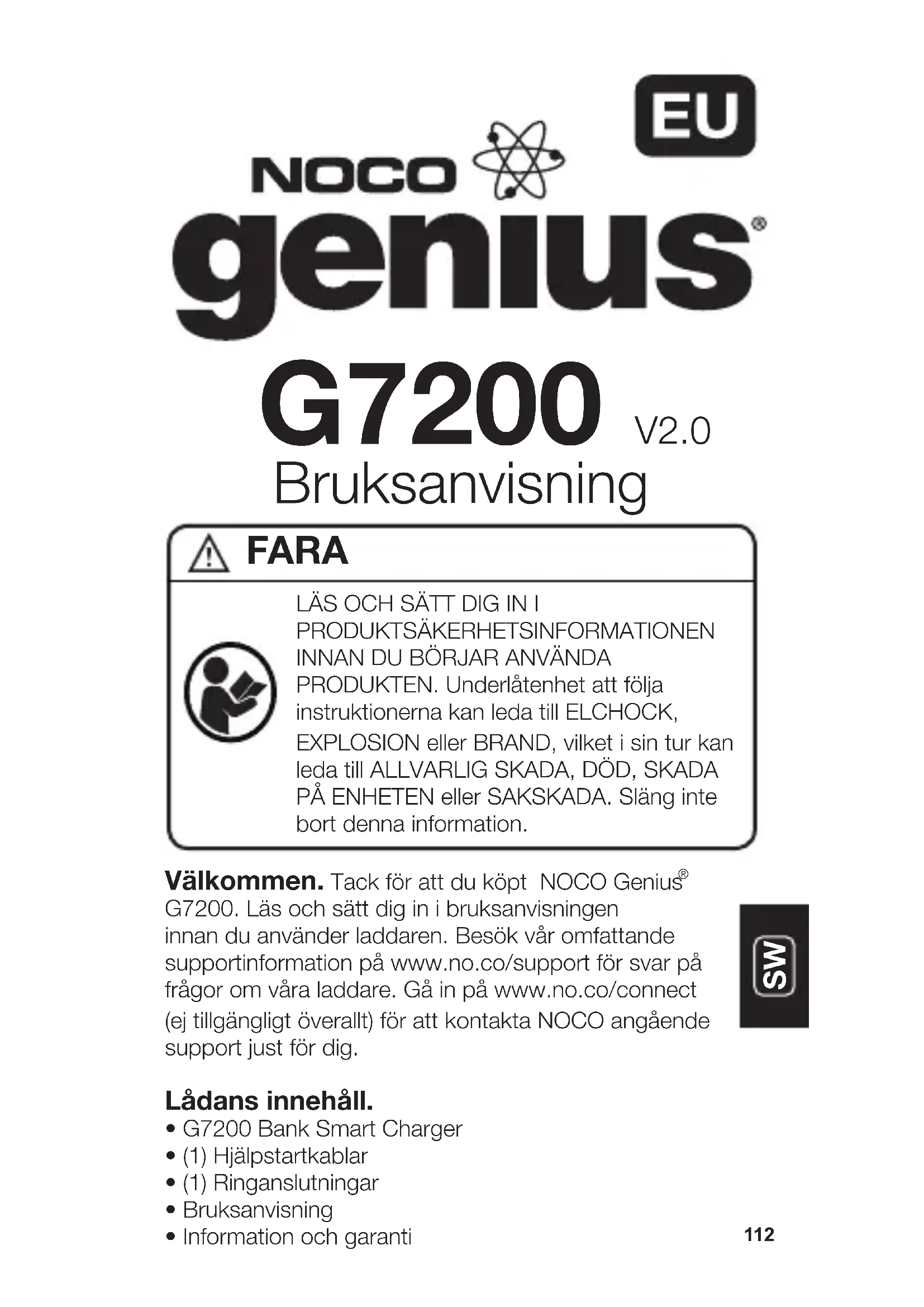

BRUKSANVISNING Genius G7200 NOCO
| FARA |
| LÄS OCH SÄTT DIG IN I
PRODUKTSÄKERHETSINFORMATIONEN
INNAN DU BÖRJAR ANVÄNDA
PRODUKTHEN. Underlåtenhet att följa
instruktionerna kan leda till ELCHOCK,
EXPLOSION aller BRAND, vilket i sin tur kan
leda till ALLVARLIG SKADA, DÖD, SKADA
PÅ ENHETEN aller SAKSKADA. Släng inte
bort)donna information. |
Valkommen. Tack for att du kopt NOCO Genius G7200. Läs och satt dig in i bruksanvisningen innan du använder laddaren. Besök var omfattende supportinformation på www.no.co/support För svar på frågor om våra laddare. Gö in på www.no.co/connect (ej tillgangligt överallt) für att kontakta NOCO angäende support just För dig.
Ladans innehall.
G7200 Bank Smart Charger
(1) Hjällpstartkablar
(1) Ringansluttingar
- Bruksanvisning
Information och garanti
Kontakta NOCO.
Telefonnummer: 1.800.456.6626
Om G7200. NOCO Genius® G7200 stared für en del av marknadens mest innovativa samt avancerade teknik då varje uppladdning ar enkel och lätt. Det ar mycket möjigt att den ar både den säkraste och mest effektiva laddare du nágonsinkommen att använda. G7200 har utformats for laddning av samtiga typer av 12V blysyrabatterier och 12V litiumjonbatterier, inklusive våta, gelbatterier, underhällsfría (UF), Ca (Kalcium), FVB (forbättrat vätt batteri), AGM (Absorption Glass Mat) och (LJF) litiumjärnfosfat-batterier. Den passar for uppladdning av batterikapacitet是从 14 till 230 amperetimmar samt unterhäll av alla storlekar på batterier.
Att komma igang. Läs noggrantigenom de särskilda fösiktighetsåtgärder och laddningsstyrkor som batteritillverkaren reckommenderar for batteriet. Kontrollera batteriets spanning och kemi i braupsanvisningen innan du laddar batteriet.
Montering. G7200 har fyra (4) externa hal for montering. Montera laddaren på en lamplig plats med hjälp av 6-kantiga självborrande skruvar. Försakra att det inte finns nagot hinder bakom monteringsytan. Det är viktigt att ha avstandet till batteriet i Åtanke. DC-kabelns langd från laddaren, antingen med hjälpstartkabel eller ringaslutting, är ungefär 1900mm.
Laddningslagen. The G7200 harnio (9) lagen: Vilölage, 12V NORM, 12V KALLT/AGM, 24V NORM, 24 KALLT/AGM, 12V LITIUM, 12V AGM+, 13.6V TILLFÖRSEL och 12V REPARATION. I vissa laddningslagen mastem an trycka ner och hälla inné i 3 sekunder För att startaladdningslaget. De lagen som kallas "Tryck och Häll" aravancerade laddningslagen, vilket innebär att du mastevara fullständigt uppmärksam innan du valjer. "Tryck och
Häll" visas som en röd linje på laddaren. Det är viktigt att du Förstår skillnaderna mellan och syftek med varje laddningsläge. Använd inte laddaren forrän du bekräftat lampligt laddningsläge für ditt batteri. Nedan finns en kort beskrivning:
| Läge Förlaring |
| Viloläge | I vilolåget laddas inte batteriet och laddaren förser ingen ström till batteriet. Strömsparläge aktiveras i detta läge vilket内在ebär att det dras ytterst lite ström från eluttaget. I detta läge lyser LED upp i orange. |
| Ingen ström |
| 12V NORM | För uppladdning av 12-volt våtcellsbatterier, gel cell batterier, förbätttrade våta, underhällsfría och calciumbatterier. I detta läge lyser LED upp i vitt. |
| 14.5V | 7.2A | 14-230Ah Batterier |
| 12V KALLT/ AGM | För uppladdning av 12-volt batterier i temperaturer under (10°C), eller AGM-batterier. I detta läge lyser LED upp i blätt. |
| 14.8V | 7.2A | 14-230Ah Batterier |
| 24V NORM | För uppladdning av 24’-volt våtcellsbatterier, gel cell batterier, förbätttrade våta, underhällsfría och calciumbatterier. I detta läge lyser LED upp i vitt. |
| 29V | 3.6A | 14-115Ah Batterier |
| 24V KALLT/ AGM | För uppladdning av 24-volt batterier i temperaturer under (10°C), eller AGM-batterier. I detta läge lyser LED upp i blätt. |
| 29.6V | 3.6A | 14-115Ah Batterier |
| Läge Förklaring |
| 12V
LITIUM
Press & Hold | För uppladdning av litiumjonbatterier, inklusive litiumjärnfosfat. I detta lage lyser LED upp i blätt. |
| 14.2V | 7.2A | 14-230Ah Batterier |
| 12V
AGM+
Press & Hold | För uppladdning av 12-volt avancerade AGM-batterier som kräver högre laddningsstyrka an normalt. I detta lage lyser LED upp i blätt. |
| 15.5V | 7.2A | 14-230Ah Batterier |
| 13.6V
TILLFÖRSEL
Press & Hold | Ställer om till DC-strömförsörjning für att ladda encheter med 12VDC, som till exempl ringtryckmätare, oljevärméväxlare, eller für att behälla minnet på att batteri byts ut. I detta lage lyser LED upp i rätt. |
| 13.6V | 5A | Max 6A |
| 12V
REPARATION
Press & Hold | Ett avancerat batteriäterställningsläge für att reparera och lagra, gammla, oanvända, skadade, skiktade aller sulfaterade batterier. I detta lage lyser LED upp i rätt och blinkar. |
| 16.5V | 1.5A | Alla Kapacitet |
Användning av 12V Lithium Tryck och hullinne
Laddningslåget 12V litium År enbart till for litiumjonbatterier, inklusive litiumjärnfosfat.
VARNING. VAR FÖRSKTIG NÄR DU ANVÄNDER
DETTA LAGE. DETTA LAGE ÅR ENBART FÖR 12-
VOLT LITIUMBATTERIER. LITIUMJONBATTERIER ÅR
TILLVERKADE OCH UPPBYGGDA PÅ OLIKA SÄTT OCH
HAR IBLAND ETT BATTERIUNDERHALLSYSTEM OCH
IBLAND INTE. RÄDFRÄGA TILVERKAREN AV DITT
SPECIFIKA LITIUMBATTERI OCH FRÄGA OM LÄMPLIG
SPANNING OCH VOLTANTAL INNAN DU LADDAR. VISSA
LITIMJONBATTERIER KAN VARA OSTABILA OCH OLÄMPLIGA FÖR UPPLADDING.
Användning av 12V AGM+ Tryck och hullinne
Läget 12V AGM+ är endast till für avancerade 12-volt AGM batterier. Avancerade AGM batterier är batterier med ny teknofologi som vanligtvis finns i mikrohybrida fordon med Start&Stop-system. Dessa batterier kan hantera högre spanning vid laddning an normalt, rund 15.5-volt. Laddningslåget 12V AGM+ är INTE lampligt for vanliga AMG batterier. Rådfråga batteritillverkaren innan du använder detta Lage.
WARNING. VAR FÖRSKTIG NÄR DU ANVÄNDER DETTA LÄGE. DETTA LÄGE ÅR ENBART FÖR 12-VOLT BLYSYRADE BATTERIER. VID UPPLADDNING I DETTA LÄGE ANVÄNDS HÖG SPÄNNING VILKET KAN LEDA TILL VATTENBORTFALL I VÄT A CELLBATTERIER ELLER ÖVERLADDNING AV VISSA BATTERIER.
Användning av 13.6V Tillförsel Tryck och hullinne
13.6V Det kan användas För att driva fordon med 12VDC, inklusive ringtryckmätare, oljevärmeväxlare, kaffemuggar, sätervärmare osv. När det används För strömtillförsel kan det även användas För att bibehälla de inställingar som finns på fordonets dator under tiden batteriet lagas eller byts ut. 13.6V
VARNING. DETTA LAGE AR ENBART FÜR 12-VOLT BLYSYRADE BATTERIER. LAS HANDBOKEN FÜR DITT 12VDC FÜR ATT AVGÖRA OM DET AR LÄMPLIGTA ATT ANVÄnda DETTA LAGE FÜR FORDONET. I DETTA LAGE AR BÄDE FunktionEN GNISTSÄKER OCH OMVÄND POLARITET AVAKTIVERADE. SE TILL ATT DE POSITIVA OCH NEGATIVA BATTERIKLÄMMORNA ELLER RINGANSLUTNINGARNA INTE VIDRÖR VARANDRA ELLER AR IHOPKOPPLADE DA LADDAREN KAN UTGE GNISTOR. KONTROLLERA BATTERITERMINALENS POLARITET INNAN DU ANVÄNDER DETTA LAGE.
Användning av 12V Reparation Tryck och hullinne
12V Reparation ar ett avancerat batteriÅterställningsläge for att reparera och lagra, gammla, oanvända, skadade, skiktade eller sulfaterade batterier. Det ar inte alla batterier som kan Återställas. Batterier tar ofta skada av att bara laddas lite och/eller aldrig få chansen att laddas upp fullt. De vanligaste problemen med batterier ar att de skiktas och att de slufateras. Både batterislufatering och skikting höjer spanning for det öppna omloppet i batteriet, vilket leder till att batteriet ser ut att vara fullt laddat men har låg kapasitet. Använd 12V Reparation for att fösoka reparera dessa problem. Låt 12-volt batteriet gåigenom en hel laddningscykel sá det laddas upp fullt innan du använder detta låge, for basta resultat. 12V Reparation kan ta upp till fyra (4) timmar for att fullfolja reparationsprocessem och Återgår sedan till Vilolåge när det ar fardigt.
VARNING. VAR FÖRSKTIG NÄR DU ANVÄNDER
DETTA LAGE. DETTA LAGE ÄR ENBART FÜR 12-VOLT
BLYSYRADE BATTERIER. VID UPPLADDNING I DETTA
LAGE ANVÄNDS HÖG SPÄNNING VILKET KAN LEDA
TILL VATTENBORTFALL I VÄTA CELLBATTERIER. TANK
PÄ ATT VISSA BATTERIER OCH VISS ELEKTRONIK
KAN VARA KÄNSLIGA FÜR HÖG SPÄNNING VID
UPPLADDNING. TA UR BATTERIET INNAN DU
ANVÄNDER DETTA LAGE FÜR ATT MINIMERA RISK MOT
ELEKTRONIK.
Koppla till batteriet.
Koppla inte in AC-strömpluggen förren alla andra kopplingar ar gjorda. Kolla upp batteriterimalerna på batteriet har rätt polaritet. Den positiva batteriterriminalen ar ofta markerad med fällande bostäver eller symboler, (POS, P, +). Den negativa batteriterriminalen ar ofta markerad med fällande bostäver eller symboler, (NEG, N, -). Koppla ingenting till förgasaren, brändsleledningar ellertunna plåtdelar. Fällande instruktioner gäller für att negativ marksystem (det vanligaste). Om ditt fordon har att positiv marksystem (högst ovenligt) fälljer du instruktionera i bakvänd ordning.
1.) Koppla den positiva (röda) startkabeln ellerringanslutningen till den positiva (POS, P, +)batteriterminalen.
2.) Koppla den negativa (svarta) startkabeln ellerringsanslutningen till den negativa (NEG, N, -)batteriterminalen aller fordonets chassi.
3.) Koppla in batteriladdarens AC-strömplugg i ett lampligt uttag. Ha inte batteriet rakt framfür dig Near du utfür anslutningen.
4.) Utför processen i omvänd ordning;när du koplar ur batteriladdaren, ta bort negativ Först (for positiv marksystem gäller positiv Först).
Páborja uppladdning
1.) Kontrollera batteriets spanning och kemi.
2.) Kontrollera att du har kopplat in hjälpstartkablarna eller ringansluttingarna på rätt satt och att ACströmmpluggen ar inkopplad i ett eluttaget.
3.) Ett orange LED-ljus indikerar att laddaren startar i viloläge. Laddaren fforser ingen ström i viloläge.
4.) Tryck in lagesknappen für att gå till det lämpliga laget (tryck och hällinne i tre sekunder for att starta ett avancerat laddningsläge) für den spansning och kemi som ditt batteri har.
5.) LED-ljuset lyser upp det valda laddningslaget och LED-ljuset for laddning lyser upp (beroende på batteriets tillständ), vilket indikerar att laddningen påbörjats.
6.) Nu kan du koppla batteriet till laddaren Near som helst och lamna det for underhallsladdning.
Förstå sig på LED-ljus für uppladdning.
Laddaren har fyra (4) LED-ljus for uppladdning, 25% , 50% , 75% och 100% . Dessa LED-ljus for uppladdning visar det kopplade batteriets laddningsnivå (SOC). Se förklaring nedan:
| LED Förklaring |
| 25%
Rött LED-ljus
25% 50% 75% 100% | När batteriet är minde 25%
uppladdat blinkar LED-ljuset För
uppladdning sakta “på” och “av”.
Det röda LED-ljuset För uppladdning
lyser stadigt;när batteriet är laddat
25%. |
| 50%
Rött LED-ljus
25% 50% 75% 100% | När batteriet är minde 50%
uppladdat blinkar LED-ljuset För
uppladdning sakta “på” och “av”.
Det röda LED-ljuset För uppladdning
lyser stadigt;när batteriet är laddat
50%. |
| 75%
Guilt LED-ljus
25% 50% 75% 100% | När batteriet är minde 75%
uppladdat blinkar LED-ljuset För
uppladdning sakta “på” och “av”. Det
gula LED-ljuset För uppladdning lyser
stadigt;när batteriet är laddat 50%. |
| 100%
Grönt LED-ljus
25% 50% 75% 100% | När batteriet är minde 100%
uppladdat blinkar LED-ljuset För
uppladdning sakta “på” och “av”. När
batteriet är fullt uppladdat lyser det
gröna LED-ljuset stadigt och LED-
ljusen För 25%, 50% och 75% släcks. |
| Grönt LED-ljus
für unterhäll
25% 50% 75% 100% | Under tiden underhällsladdning
pågår blinkar LED-ljuset För 100%
sakta “av” och “på”. LED-ljuset För
100% lyser grönt ingen på batteriet är
fullt uppladdat. Laddaren kan vara
kopplad till batteriet på obeständ tid. |
Förstå sig på Avancerad diagnistik.
Avancerad diagnostik används Near Fellage visas. En série av blinkande lus visas För att hjälpa till att identificera problemet samt hitta en möjlig Lösning. Alla Fellägen visas genom att LED-ljusen blinkar fram och tillbaka mellan Fel och Viloläge. Antalet gänger som det blinkar mellan varje slag anger ett potentiell Fellage (forutom for omvänd polaritet och lagspänningsbatteri).
| Fel Anledning | lösning |
| En signal | Batteriet häller inte uppladdning. Se till att batteriet kontrolleras utav*någon i branchen. |
| Två signaler | Se till att batteriet kontrolleras utav*någon i branschen. |
| Tre signaler | Batteriets spanning侦 for Hög För det valda laddningslåget.Kontrolera batteriet och laddningslåget. |
| LED-ljus i rätt För Fel | Omvänd polaritet Koppla om batteriet i omvänd ordning. |
| Orange För Vilolåge | Batteriets spanning侦 for låg För att laddaren att kännar av eller sö ar laddaren i underhållsläge. Starta batteriet med hjälpkablar För att höja batteriets spanning. |
Minne
Gär tillbaka till senast valda lage vid omstart.
Inaktiv
Ändrar uppladdningsprocessen enlicht batteriets strukturellagensvar.
Aterställande
Tillampar en pulsladdning av hog spanning då lag spanning, sulfatering aller forlorad kapacitet markts av.
Saker
Skyddar mot omvänd polaritet, gnistor, overladdning, overströmsskydd, oppen krets och overhetting.
Snabb
Laddar dubbelt sä snabbt som traditionella batteriladdare.
Kompensation
Jesterar olika A/C spanningsledninger for konsekvent uppladdning.
Tälig
Motstandskraftig mot smuts-, vatten-, UV-, stöt- och krossstkada.
Kompakt
Omvandling av energia av hog frekvens for en valdigt kompakt, latt och barbar laddare.
Start-Stop
Motverkar ökat krav på cyklisk energia på batterier i mikrohybrida fordon.
Brandvagg
Sakerhetsbarrierer på flera nivaer som forhindrar tillstand som arutanfor det normala och farlga.
Optimering
Stabiliserar den interna batterikemin for okat utforande och livslängd.
Underhäll Plus
Gör sö att battieret ar fullt laddatutan att det overladdas, vilket innebär att laddaren kan vara ikopplad på obestamtd tid.
Strömspar
Minimerar energiförbrukning när det inte krävs full ström.
LED-ljus for uppladdning sparar batteriets laddningsniva nar belastning overstiger laddningsström.
Diagnostik
Verktyg for intuitiv visuell diagnostik marker av omvänd polaritet, lag spanning aller skadat batteri.
CANBUS
Gör det möjlicht für laddningsporten att automatiskt ladda CANBUS-system.
Värmekontroll
Interna temperatursensorer justerarladdning baserat pa omgivande klimat.

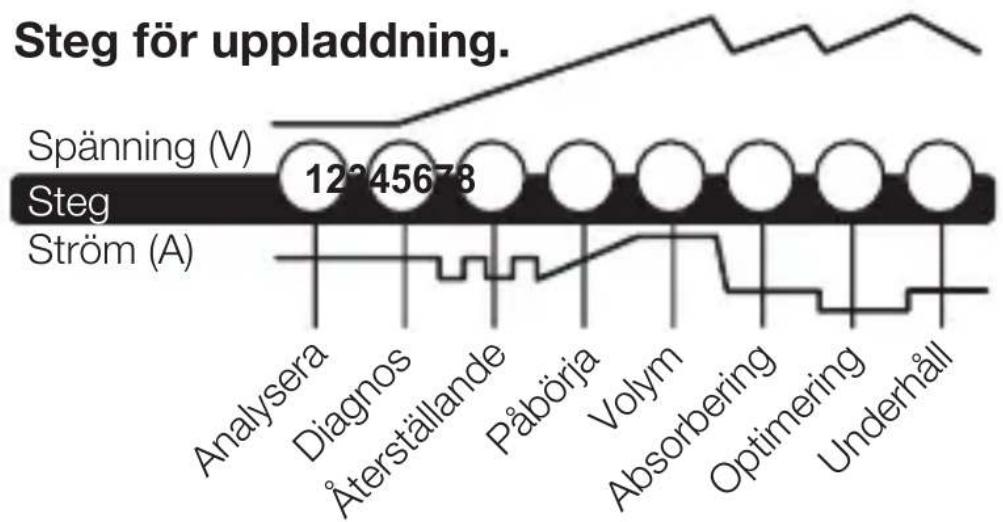

Steg 1 & 2: Analysera och diagnosera
Kontrollerar batteriets utgangsläge, inklusive spanning, laddningsniva och hälsa für att avgöra om batteriet ar stabilt innan uppladdning sker.
Steg 3: Aterställande
Páborjar avsulfaterinsprocessen für Återställande (om sö behövs) für rejält urladdade eller sulfaterade batterier genom att pulsera ut små mangder ström.
Steg 4: Páborja
Startaar laddningsprocessen med mjuk uppladdning.
Steg 5: Volym
Sätter igång laddningsprocessen För volym baserat på batteriets tillstång och Återger 80% av batteriets kapacitet.
Steg 6: Absorbering
Tar laddningsnivân till 90% genom att ge ut små mangder ström För en saker och effektiv uppladdning. Detta begränsar att batteriet gasar och ar viktigt für ett fändigt batteriliv.
Steg 7: Optimering
Avslutar laddningsprocessen och tar batteriet till maximal kapacitet. Laddaren anvander laddningsprofiler med flera nivær for att verkligen Återatakapacitet samt optimera batteriets specifika vikt, for att i sin tur öka körtid och prestanda. Laddaren växlar over
till Underhäll om batteriet meddelar laddaren att mer strom behövs.
Steg 8: Underhäll
Kontrollerar kontinuierligt batteriet for att avgöra:när underhällsladdning sca pabörjas. Om batteriets spanning hamnar under den utsatta tröskelnkommen laddaren att starta om Undehällscykeln tills dess att spanningen ar på den optimala niven och d'avslutas laddningscykeln. Cykeln mellan Optimering och Underhäll repeteras på obestamd tid for att batteriet skara vara fullt uppladdat. Batteriladdaren kan vara ikopplad på obestamd tidutan risk for overladdning.
Uppladdningstider.
De beräknade tiderna für uppladdning av batteri visas nedan. Batteriets storlek (Ah) och hur urladdat (DOD) det är avgör till stor del dess uppladdningstid. Uppladdningstiden baseras på en genomsnittlig urladdning av ett fullt uppladdat batteri och är endast till För hänvisning. Den verkliga datan kan vara annorlunda beroende på batteriets tillständ. Uppladdningstiden forett normalt urladdat batteri är baserat på 50% urladdning (DOD).
| Batteristorlek Ungefär Uppladdningstid i timmar
12V 24VAh |
| 40 | 2.8 | 5.6 |
| 80 | 5.6 | 11.1 |
| 100 | 6.9 | 13.9 |
| 150 | 10.4 | 20.8 |
| 230 | 16.0 | - |
Tekniska specifikationer.
| Inkommande spänning AC: | 220-240, 50-60Hz |
| Arbetsspänning AC: | 220-240, 50-60Hz |
| Effektivitet: | 85% Ungefär |
| Kraft: | 132W Max |
| Spänning För uppladdning: | Flera |
| Spårning av låg spänning: | 7.2A (12V),
3.6A (24V) |
| Backström: | 2V (12V), 14V (24V) |
| Omgivande temperatur: | <5mA |
| Uppladdningstyp: | 0°C to +40°C |
| Batterisort: | 8 Steg, Smartladdare |
| Batteriets kemi: | 12V & 24V |
| Antalet batteribanker: | Wet, Gel, MF, CA, EFB, AGM & LIB |
| Batterikapasitet: | 14-230Ah (12V), 14-115Ah (24V), Underhäll für alla batteristorlekar |
| Housing Protection: | IP65 |
| Nedkylning: | Nativlig värmeströmning |
| Dimensioner (L x B x H): | 9.17 x 3.74 x 2.32 Cen. |
| Vikt: | 1.73 Kilogram |
