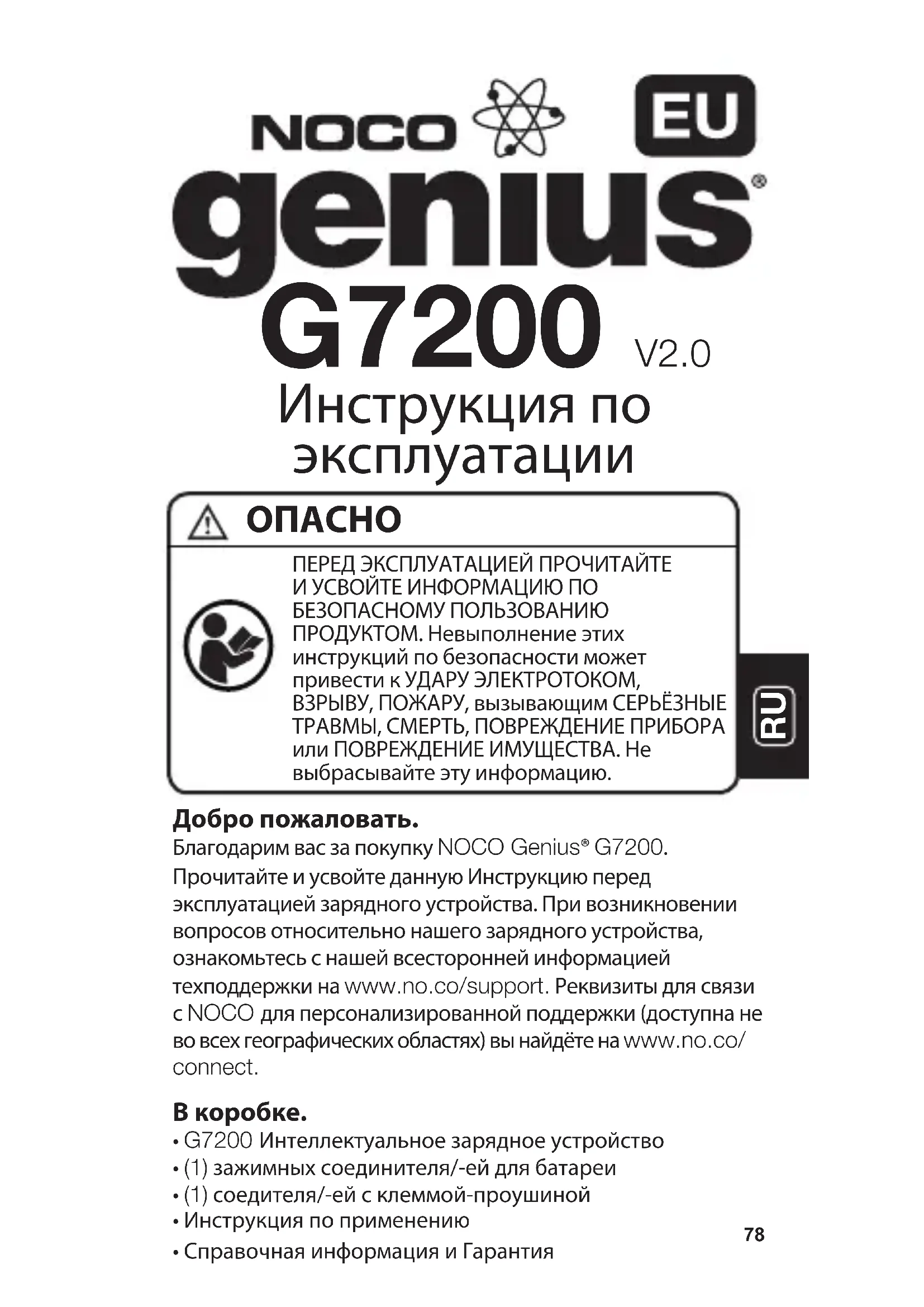

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Genius G7200 NOCO

Добро пожаловать. Благодарим вас за покупку NOCO Genius® G7200. Прочитайте и усвойте данную Инструкцию перед эксплуатацией зарядного устройства. При возникновении вопросов относительно нашего зарядного устройства, ознакомьтесь с нашей всесторонней информацией техподдержки на www.no.co/support. Реквизиты для связи с NOCO для персонализированной поддержки (доступна не во всех географических областях) вы найдёте на www.no.co/connect.

• G7200 Интеллектуальное зарядное устройство• (1) зажимных соединителя/-ей для батареи • (1) соедителя/-ей с клеммой-проушиной• Инструкция по применению• Справочная информация и Гарантия Инструкция по эксплуатации G7200 V2.0 ПЕРЕД ЭКСПЛУАТАЦИЕЙ ПРОЧИТАЙТЕ И УСВОЙТЕ ИНФОРМАЦИЮ ПО БЕЗОПАСНОМУ ПОЛЬЗОВАНИЮ ПРОДУКТОМ. Невыполнение этих инструкций по безопасности может привести к УДАРУ ЭЛЕКТРОТОКОМ, ВЗРЫВУ, ПОЖАРУ, вызывающим СЕРЬЁЗНЫЕ ТРАВМЫ, СМЕРТЬ, ПОВРЕЖДЕНИЕ ПРИБОРА или ПОВРЕЖДЕНИЕ ИМУЩЕСТВА. Не выбрасывайте эту информацию. ОПАСНОКонтакты NOCO. О G7200. NOCO Genius

G7200 представляет некоторые из самых инновационных и передовых технологий на рынке, делая каждый процесс зарядки проще и удобнее. Это зарядное устройство, вполне возможно, является наиболее безопасным и эффективным из тех, что вам придётся использовать. G7200 предназначено для зарядки всех видов 12V свинцово-кислотных и 12V литий-ионных аккумуляторов, включая Кислотные, Гелевые, MF (необслуживаемые), CA (кальциевые), EFB (усиленные кислотные), AGM (с пропитанными стекловатными матами), and LFP (литий- железо-фосфатные) аккумуляторы. Подходит для зарядки аккумуляторов ёмкостью от 14 до 230 ампер-часов и поддерживает все размеры аккумуляторов. Начало работы. Перед эксплуатацией зарядного устройства внимательно прочтите специальные меры предосторожности, составленные производителем аккумулятора и рекомендуемую величину тока заряда. Обязательно определите напряжение и химический состав аккумулятора, изучив перед зарядкой инструкцию по эксплуатации. Монтаж. G7200 имеет четыре (4) внешних отверстия для монтажа. Установите зарядное устройство в нужном месте с помощью самосверлящих винтов #6. Убедитесь в отсутствии препятствий позади монтажной поверхности. Важно иметь в виду расстояние до аккумулятора. Длина DC-кабеля зарядного устройства, оснащённого соединителем с зажимом или клеммой-проушиной, составляет 75 дюйма (190 см).

Email: Почтовый адрес:80

Режимы зарядки. G7200 имеет девять (9) режимов: Standby, 12V NORM, 12V COLD/AGM, 24V NORM, 24V COLD/AGM, 12V LITHIUM, 12V AGM+, 13.6V SUPPLY и V REPAIR. Некоторые режимы зарядки необходимо нажать и удерживать три (3) секунды для входа в режим. Данные режимы “Нажать и Удерживать” являются расширенными режимами зарядки, которые требуют вашего полного внимания перед выбором. Режимы “Нажать и Удерживать” отмечены на зарядном устройстве красной линией. Важно понимать различия и назначение каждого режима зарядки. Не используйте зарядное устройство, пока не проверите, какой режим является подходящим для вашего аккумулятора. Ниже приводится краткое описание. Режим Объяснение 12V NORM Standby 12V COLD/ AGM 14.8V | 7.2A | 14-230Ah Емкость Без питания: 14.5V | 7.2A | 14-230Ah Емкость В режиме Standby (ждущий) зарядное устройство не заряжает и не поставляет ток в аккумулятор. Во время этого режима активируется экономия энергии, потребляя очень малое количество тока из электророзетки. При выборе этого

Для зарядки 12-вольтных аккумуляторов с жидким элементом, гелевых, кислотных, необслуживаемых и кальциевых аккумуляторов. При выборе этого режима загорается белый светодиодный индикатор. Для зарядки 12-вольтовых аккумуляторов при низких температурах ниже 50ºF (10ºC) или аккумуляторов AGM. При выборе этого режима загорается синий светодиодный индикатор.13.6V | 5A | Макс 6A

13.6V SUPPLY Преобразует в источник постоянного тока для питания любого устройства 12VDC, такого как насос для шин, заменитель масла, или в качестве фиксатора памяти при замене аккумулятора. При выборе этого режима загорается красный светодиодный индикатор. 24V NORM 24V COLD/ AGM 29.6V | 3.6A | 14-115Ah Емкость 29V | 3.6A | 14-115Ah Емкость Для зарядки 24-вольтовых аккумуляторов с жидким элементом, гелевых, кислотных, необслуживаемых и кальциевых аккумуляторов. При выборе этого режима загорается белый светодиодный индикатор. Для зарядки 24-вольтовых аккумуляторов при низких температурах ниже 50ºF (10ºC) или аккумуляторов AGM. При выборе этого режима загорается синий светодиодный индикатор. Режим Объяснение 14.2V | 7.2A | 14-230Ah Емкость 15.5V | 7.2A | 14-230Ah Емкость

12V LITHIUM 12V AGM+ Для зарядки 12-вольтовых литий- ионных аккумуляторов, включая литий-железо-фосфатные. При выборе этого режима загорается синий светодиодный индикатор. Для зарядки 12-вольтовых литий- ионных аккумуляторов, включая литий-железо-фосфатные. При выборе этого режима загорается синий светодиодный индикатор.82

Использование 12V Lithium. Нажать и Удерживать Режим 12V Lithium предназначен только для зарядки 12-вольтовых литий-ионных аккумуляторов, включая литий-железо-фосфатные. ВНИМАНИЕ. ИСПОЛЬЗУЙТЕ ЭТОТ РЕЖИМ С ПРЕДОСТОРОЖНОСТЬЮ. ЭТОТ РЕЖИМ ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ 12-ВОЛЬТОВЫХ ЛИТИЕВЫХ АККУМУЛЯТОРОВ. ЛИТИЙ-ИОННЫЕ АККУМУЛЯТОРЫ ИЗГОТАВЛИВАЮТСЯ РАЗЛИЧНЫМИ СПОСОБАМИ, И НЕКОТОРЫЕ МОГУТ НЕ ПРЕДУСМАТРИВАТЬ СИСТЕМЫ УПРАВЛЕНИЯ БАТАРЕЯМИ (BMS). ПРОКОНСУЛЬТИРУЙТЕСЬ С ПРОИЗВОДИТЕЛЕМ ЛИТИЕВЫХ АККУМУЛЯТОРОВ И УТОЧНИТЕ ВЕЛИЧИНУ ТОКА ЗАРЯДА И НАПРЯЖЕНИЕ. НЕКОТОРЫЕ ЛИТИЙ-ИОННЫЕ АККУМУЛЯТОРЫ МОГУТ БЫТЬ НЕУСТОЙЧИВЫМИ ИЛИ НЕПОДХОДЯЩИМИ ДЛЯ

Использование 12V AGM+. Нажать и Удерживать Режим зарядки 12V AGM+ предназначен только для 12-вольтовых усовершенствованных аккумуляторов AGM. Усовершенствованные аккумуляторы AGM представляют новотехнологичные аккумуляторы, обычно встречающиеся в будут новой технологией батареи типично найденной в стартстоп микрогибридных транспортных средствах. Эти аккумуляторы принимают зарядное напряжение 16.5V | 1.5A | любой мощности

12V REPAIR Усовершенствованный режим восстановления аккумулятора для ремонта и хранения старых, простаивающих, повреждённых, стратифицированных и сульфированных аккумуляторов. При выборе этого режима загорается и мигает красный светодиодный индикатор.около 15,5 вольта, что выше обычного. Зарядный режим 12V AGM+ не подходит для традиционных аккумуляторов AGM. Проконсультируйтесь с производителем аккумулятора при использовании этого режима. ВНИМАНИЕ. ИСПОЛЬЗУЙТЕ ЭТОТ РЕЖИМ С ПРЕДОСТОРОЖНОСТЬЮ. ЭТОТ РЕЖИМ ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ 12-ВОЛЬТОВЫХ СВИНЦОВО-КИСЛОТНЫХ УСОВЕРШЕНСТВОВАННЫХ АККУМУЛЯТОРОВ AGM. ПРИ ЭТОМ РЕЖИМЕ ИСПОЛЬЗУЕТСЯ ВЫСОКОЕ НАПРЯЖЕНИЕ, КОТОРОЕ ПРИВЕСТИ К НЕКОТОРОЙ ПОТЕРЕ ВОДЫ В ЖИДКОСТНЫХ АККУМУЛЯТОРОВ ИЛИ ПРЕВЫШЕНИЕ ЗАРЯДКИ В НЕКОТОРЫХ БАТАРЕЯХ. Использование 13.6V Supply. Нажать и Удерживать 13.6V Supply преобразует зарядное устройство в DC- источник постоянного тока, постоянного напряжения. Может быть использован для питания устройств 12VDC, включая насосы для шин, устройства по замене масла, подогревающие устройства для сидений и многое другое. Как источник питания он также может быть использован для сохранения настроек бортового компьютера автомобиля во время ремонта и замены аккумулятора. 13.6V обеспечивает 13,6 вольт на 5A с защитой от перегрузки 6A (макс). ВНИМАНИЕ. ЭТОТ РЕЖИМ ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ 12-ВОЛЬТОВЫХ СВИНЦОВО-КИСЛОТНЫХ АККУМУЛЯТОРОВ. ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПРОЧИТАЙТЕ ИНСТРУКЦИЮ К СВОЕМУ 12-ВОЛЬТОВОМУ УСТРОЙСТВУ, ЧТОБЫ ОПРЕДЕЛИТЬ, ПОДХОДИТ ЛИ ОНО ДЛЯ ИСПОЛЬЗОВАНИЯ В ЭТОМ РЕЖИМЕ. В ЭТОМ РЕЖИМЕ ОТКЛЮЧЕНЫ ФУНКЦИИ ИСКРОЗАЩИЩЁННОСТИ И ОБРАТНОЙ ПОЛЯРНОСТИ. НЕ ДОПУСКАЙТЕ СОПРИКОСНОВЕНИЯ ИЛИ ПРИСОЕДИНЕНИЯ ПОЗИТИВНЫХ И НЕГАТИВНЫХ ЗАЖИМОВ И КЛЕММ- ПРОУШИН, ТАК КАК ЗАРЯДНОЕ УСТРОЙСТВО МОЖЕТ ВЫБРАСЫВАТЬ ИСКРЫ. ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭТОГО РЕЖИМА ПРОВЕРЬТЕ ПОЛЯРНОСТЬ АККУМУЛЯТОРА.84

Использование 12V Repair. Нажать и Удерживать 12V Repairэто усовершенствованный режим восстановления аккумулятора для ремонта и хранения старых, простаивающих, повреждённых, стратифицированных и сульфированных аккумуляторов. Не все аккумуляторы могут быть восстановлены. Аккумуляторы имеют тенденцию к повреждению при хранении при низком заряде и/или полном отсутствии возможности зарядки. Самыми распространёнными проблемами с аккумуляторами являются сульфация и стратификация. Сульфация и стратификация аккумулятора искусственно поднимают напряжение холостого хода аккумулятора и вызывают показатель полного заряда при низкой мощности. Используйте 12V Repair для способствования избавлению от этих проблем. Для достижения оптимального результата перед использованием этого режима проведите полный цикл зарядки 12-вольтового аккумулятора, полностью зарядив аккумулятор. 12V Repair может занять до четырёх (4) часов, чтобы завершить процесс восстановления, и вернётся в режим Standby после завершения процедуры. ВНИМАНИЕ. ИСПОЛЬЗУЙТЕ ЭТОТ РЕЖИМ С ПРЕДОСТОРОЖНОСТЬЮ. ЭТОТ РЕЖИМ ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ 12-ВОЛЬТОВЫХ СВИНЦОВО-КИСЛОТНЫХ АККУМУЛЯТОРОВ. ПРИ ЭТОМ РЕЖИМЕ ИСПОЛЬЗУЕТСЯ ВЫСОКОЕ НАПРЯЖЕНИЕ, КОТОРОЕ МОЖЕТ ПРИВЕСТИ К НЕКОТОРОЙ ПОТЕРЕ ВОДЫ В ЖИДКОСТНЫХ АККУМУЛЯТОРАХ. ОБРАТИТЕ ВНИМАНИЕ, НЕКОТОРЫЕ АККУМУЛЯТОРЫ И ЭЛЕКТРОПРИБОРЫ МОГУТ БЫТЬ ЧУВСТВИТЕЛЬНЫ К ВЫСОКОМУ ЗАРЯДНОМУ НАПРЯЖЕНИЮ. ЧТОБЫ СНИЗИТЬ РИСК ДЛЯ ЭЛЕКТРОТЕХНИКИ, ОТСОЕДИНИТЕ АККУМУЛЯТОР ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭТОГО РЕЖИМА. DПрисоединение к аккумулятору. Не подключайтесь к сети переменного тока, пока не соединены все элементы. Правильно определитеполярность полюсных штырей. Положительный полюсный штырь обычно обозначен этими буквами или символами (POS,P,+). Отрицательный полюсный штырь обычно обозначен этими буквами или символами (NEG,N,-). Не соединяйте с карбюратором, топливопроводами или тонкими частями из листового металла. Ниже даны инструкции для системы с заземлением отрицательного полюса (наиболее часто встречающаяся). Если ваш автомобиль имеет систему с заземлением положительного полюса (очень редко), используйте приведённую ниже инструкцию наоборот. 1.) Подключите положительный (красный) зажим батареи или клеммный соединитель к позитивному зажиму аккумулятора (POS,P,+). 2.) Подключите негативный (чёрный) зажим батареи или клеммный соединитель к негативному зажиму аккумулятора (NEG,N,-). 3.) Подключите зарядное устройство аккумулятора к подходящему источнику переменного тока. Не смотрите на аккумулятор при данном подключении. 4.) При отключении зарядного устройство аккумулятора, отключаете в обратном порядке, сначала снимая элементы с негативным полюсом (или с позитивным при работе с системой заземления положительного полюса). Начало зарядки. 1.) Проверьте напряжение и химический состав аккумулятора. 2.) Убедитесь в надлежащем соединении аккумуляторных зажимов и клемм-проушин и подключение к сети переменного тока. 3.) Зарядное устройство начнёт работу в режиме Standby, отмеченном оранжевым светодиодом. В режиме Standby зарядное устройство не поставляет ток в аккумулятор. 4.) Нажмите кнопку режима для перехода к режиму86

зарядки, соответствующему напряжению и химическому составу вашего аккумулятора (нажмите и удерживайте в течение трёх секунд для перехода к расширенному режиму зарядки). 5.) Загоревшийся режимный светодиод отметит выбранный режим зарядки, а зарядный светодиод отметит (в зависимости от здоровья аккумулятора) начало процесса зарядки. 6.) После этого зарядное устройство можно оставить постоянно подключённым к аккумулятору для профилактической зарядки. Понимание зарядных светодиодов. Зарядное устройство имеет четыре (4) индикатора заряда - 25%, 50%, 75% и 100%. Эти индикаторы отмечают состояние зарядки (SOC) подключённой аккумуляторной батареи. См. объяснение ниже:индикатор Объяснение

25% Индикатор заряда 25% будет медленно мигать “on” и “ off”, если аккумулятор заряжен менее, чем на 25%. Как только заряд аккумулятора достигнет 25%, красный индикатор будет гореть устойчиво и постоянно.

50% Во время профилактической зарядки индикатор 100% будет медленно мигать “on” и “ off”. Как только аккумулятор будет пополнен и полностью заряжен, зелёный индикатор заряда 100% будет гореть устойчиво и постоянно. Зарядное устройство можно оставить подключённым к аккумулятору.

заряда 75% Индикатор заряда 50% будет медленно мигать “on” и “ off”, если аккумулятор заряжен менее, чем на 50%. Как только заряд аккумулятора достигнет 50%, красный индикатор заряда будет гореть устойчиво и постоянно. Индикатор заряда 75% будет медленно мигать “on” и “ off”, если аккумулятор заряжен менее, чем на 75%. Как только заряд аккумулятора достигнет 75%, жёлтый индикатор заряда будет гореть устойчиво и постоянно. Индикатор заряда 100% будет медленно мигать “on” и “ off”, если аккумулятор заряжен менее, чем на 100%. Как только аккумулятор будет полностью заряжен, зелёный индикатор заряда будет гореть устойчиво и постоянно, а индикаторы 25%, 50% и 75% будут

Понимание Расширенной диагностики. Расширенная диагностика используется при отображении Error Conditions (состояние ошибки). В этом случае произойдёт серия повторяющихся миганий, которые помогут определить причину и возможные решения ошибки. Все состояния ошибки отображаются с помощью мигания светодиодных индикаторов Error и Standby. Количество вспышек между каждым импульсом означает потенциальное состояние ошибки (за исключением обратной полярности и аккумуляторных батарей низкого напряжения). ошибка Причина/Решение Однократная

Аккумулятор не будет держать зарядку. Проверьте аккумулятор у специалиста. Возможное закорачивание аккумулятора. Проверьте аккумулятор у специалиста. Напряжение батареи слишком высокое для выбранного режима зарядки. Проверите аккумулятор и режим зарядки.

красный сигнал светодиодного индикатора Error Обратная полярность. Поменяйте соединения аккумулятора. Напряжение аккумулятора слишком мало для обнаружения заряда или зарядное устройство находится в режиме питания. Запустите аккумулятор с помощью режима Jumpstart, чтобы поднять его напряжение.

оранжевый сигнал светодиодного аккумулятора StandbyПамять После перезапуска возвращает к последнему выбранному режиму Интерактивность Изменяет процесс зарядки в соответствии с реакцией органического аккумулятора Восстановление Применяет заряд высокого напряжения при обнаружении низкого напряжения, сульфации или утрате ёмкости Безопасность Предохраняет от обратной полярности, искр, перезарядки, перенапряжения, размыкания цепи, короткого замыкания и

Заряжает в два раза быстрее, чем обычные зарядные устройства Уравновешивание Настраивается на напряжение сети переменного тока для непрерывной

Устойчивость к давлению и влиянию грязи,

Компактность Преобразование энергии высокой частоты для ультра-компактного, легковестного и портативного зарядного устройства

Противодействует повышению цикличного потребления энергии при помещении на микрогибридные автомобили90

Система защиты Многоуровневый защитный барьер, предотвращающий нетипичные и небезопасные условия Оптимизация Стабилизирует внутренний химический состав батареи для увеличения производительности и долговечности Техническая профилактика Плюс Держит аккумулятор полностью заряжённым без перезаряженности, позволяя постоянно держать зарядное устройство подключённым Экономия энергии Снижает потребление энергии, когда не требуется полная мощность Отслеживание нагрузки Светодиодные индикаторы заряда динамично отслеживают состояние заряда батареи, когда нагрузка опережает ток

Диагностика Интуитивный визуально-диагностический инструмент для обнаружения обратной полярности, низкого напряжения или повреждённой батареи. CANBUS Автоматически включает зарядный порт для зарядки систем CANBUS Прибор теплового контроля Внутренние температурные датчики регулируют заряд на основе окружающего климата1 2 3 4 5 6 7 8

Оптимизация Восстановление

Профилактика Этапы зарядки Этапы 1 и 2: Анализ и диагностика Проверяет изначальное состояние аккумулятора, включая напряжение, состояние зарядки и здоровье, чтобы определить стабильность аккумулятора перед

Этап 3: Восстановление Запускает процесс восстановительной десульфации (при необходимости) для глубоко разряженных или сульфатированных аккумуляторов, подавая небольшое количество тока. Этап 4: Запуск Начинает процесс зарядки с мягкой зарядки. Этап 5: Зарядка Начинает процесс массовой зарядки на основании состоянии аккумулятора и возвращает 80% ёмкости аккумулятора. Этап 6: Поглощение Доводит уровень заряда до 90%, подавая небольшое количество тока, что обеспечивает безопасную и эффективную зарядку. Ограничивает газообразование в аккумуляторе и является необходимым для продления долговечности аккумулятора. Этап 7: Оптимизация Завершает процесс зарядки и приводит аккумулятор к максимальной ёмкости. На этом этапе зарядное устройство испульзует многоуровневые профили зарядки для полного обновления потенциала и оптимизации удельного веса аккумулятора для увеличения времени92

работы и производительности. Зарядное устройство переключится на профилактический режим, если аккумулятор подаст сигнал о поступлении тока в большем количестве, чем необходимо. Этап 8: Профилактика Непрерывно отслеживает состояние аккумулятора, определяя момент, когда следует начать профилактическую зарядку батареи. Если напряжение аккумулятора упадёт ниже целевого порога, зарядное устройство возобновит цикл профилактики, пока напряжение не достигнет оптимального состояния, а затем прервёт цикл зарядки. Цикл между оптимизацией и профилактикой постоянно повторяется, чтобы держать аккумулятор полностью заряжённым. Зарядное устройство для аккумулятора может быть постоянно подключено без риска превышения заряда, и это является безопасным. Время зарядки. Расчётное время для зарядки аккумулятора указано ниже. Размер аккумулятора (ампер-час) и глубина разрядки (DOD) сильно влияют на срок зарядки. Время зарядки основано на средней глубине разрядки по отношению к полному заряду и указывается исключительно для справочных целей. Фактические данные могут отличаться в зависимости от состояния аккумулятора. Время для зарядки обычного разряженного аккумулятора основано на 50% DOD.

аккумулятора Приблизительное время зарядки

-Вводное напряжение переменного тока: Рабочее напряжение переменного тока: Эффективность:

Зарядное напряжение: Обнаружение низкого напряжения: Канал тока обратного направления: Температура окружающей среды: Тип зарядного устройства: Тип аккумулятора: Химический состав аккумулятора: Количество блоков зарядного устройства: Ёмкость аккумулятора: Защитный корпус: Охлаждение: Габаритные размеры (Д x Ш x В):

7.2A (12V), 3.6A (24V) 2V (12V), 14V (24V) <5mA 0°C to +40°C 8 этап, интеллектуальное зарядное устройство 12V & 24V Wet, Gel, MF, CA, EFB, AGM & LIB 14-230Ah (12V),14-115Ah (24V), Поддерживает все размеры аккумуляторов IP65 Естественная конвекция

7.2A (12V), 3.6A (24V) 2V (12V), 14V (24V) <5mA 0°C to +40°C 8 этап, интеллектуальное зарядное устройство 12V & 24V Wet, Gel, MF, CA, EFB, AGM & LIB 14-230Ah (12V),14-115Ah (24V), Поддерживает все размеры аккумуляторов IP65 Естественная конвекция
