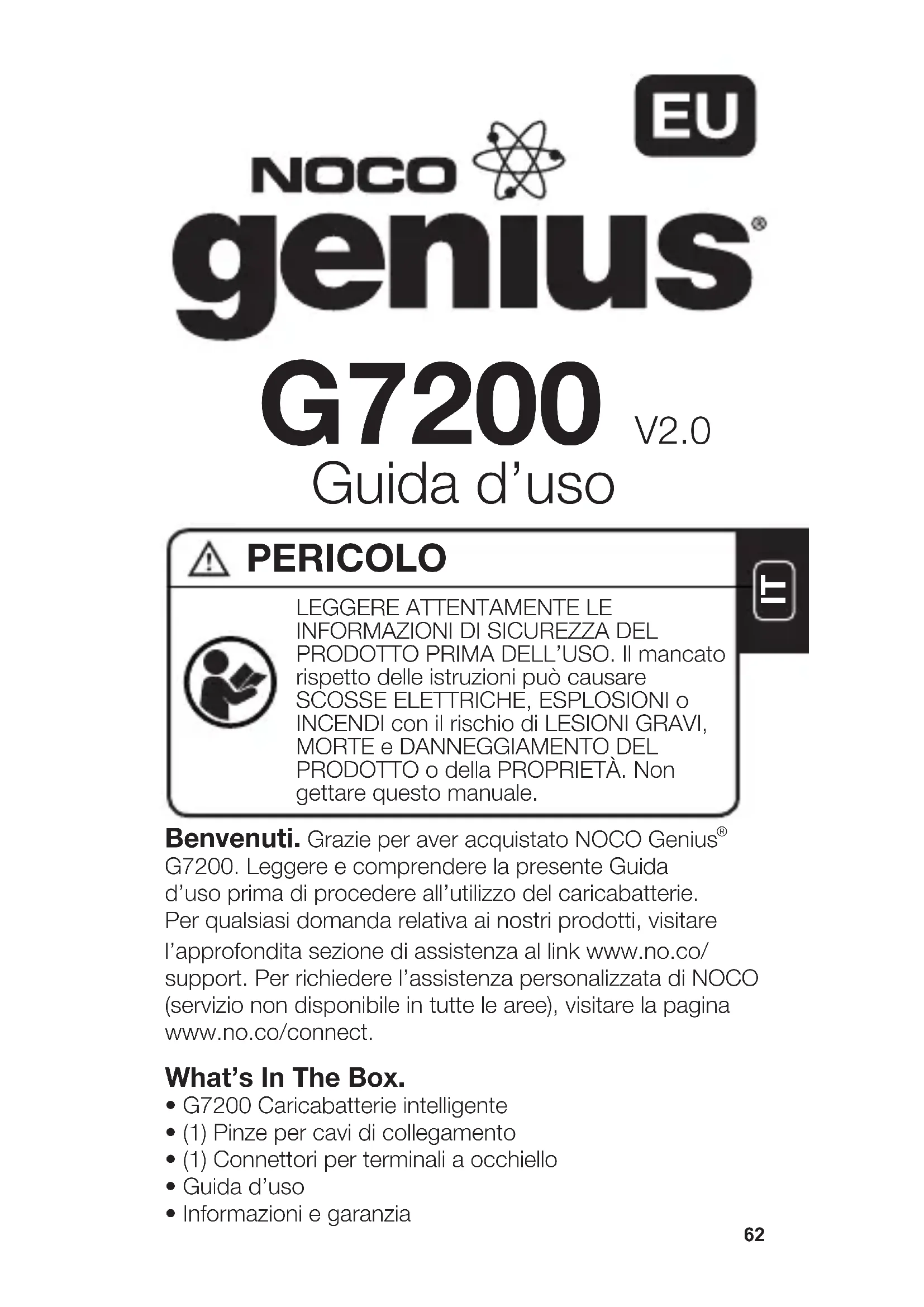

MANUALE UTENTE Genius G7200 NOCO

PERICOLO LEGGERE ATTENTAMENTE LE INFORMAZIONI DI SICUREZZA DEL PRODOTTO PRIMA DELL'USO. Il mancato rispetto delle istruzioni cui causare SCOSSE ELETTRICHE, ESPOSIONI o INCENDI con il rischio di LESIONI GRAVI, MORTE e DANNEGGIAMENTO DEL PRODOTTO o della PROPRIETÀ. Non gettare quello manuale.

Benvenuti. Grazie per aver acquistato NOCO Genius® G7200. Leggere e comprendere la presente Guida d'uso prima di procedere all'utilizzo del caricabatterie. Per qualsiasi domanda relativa ai nostri prodotti, visitare l'approfondita sezione di assistenza al link www.no.co/support. Per richiedere l'assistenza personalizzata di NOCO (servizio non disponibile in tutte le aree), visitare la pagina www.no.co/connect.

What's In The Box.

G7200 Caricabatterie intelligente
(1) Pinze per cavi di collegamento
(1) Connettori per terminali a occhiello
Guida d'uso
- Informazioni e garanzia

Contatti di NOCO.

Telefon: [phone]

e-mail: [e-mail]

Indirizzo: 30339 Diamond Parkway, #102

Glenwillow, OH 44139

G7200. NOCO Genius® G7200 racchiude al suo interno una delle technologie più innovative e avanzate presenti sul mercato ed è pertanto in grado di renderere agli ricarica semplice e veloce. Si tratta probabilmente del caricabatterie più sicuro ed efficente di sempre. G7200 è stato progettato per ricaricare tutti i tipi di batterie al 12 volt piombo-acido eagli ioni di litio da 12 volt, comprese batterie a umido (acido libero), GEL, MF (maintenance-free), CA (al calcio), EFB (enhanced flooded battery), AGM (absorption glass mat) e LFP (litio-ferro-fosfato). è indicato per la ricarica di Batterie con capacité comprese tra 14 e 230 Ah e per il mantenimento di batterie di qualsiasi dimensione.

Inizio. Prima di utilizzare il caricabatterie leggere attendamente le avventenze specifiche della batteria e controllare i regimi di carica appropriati. Verificare inoltre le informazioni relative al voltaggio e alla composizione chimica della batteria presenti nel manuale della stessa.

Montaggio. G7200 ha quello (4) fori esterni per il montaggio. Montare il caricabatterie nella posizione desiderata utilizzato 6 viti autofilettanti. Assicurarsi che non ci siano ostruzioni dietro la superficie di montaggio. è importante tenere in considerazione la distanza della batteria. La distanza del cavo elettrico DC dal caricabatterie, con le pinze per cavi di collegamento o con i connettori per terminali a occhiello, è di circa 1.900 mm.

Modalità di carica. G7200 presenta nove (9) modalità di carica: Standby, 12V NORM, 12V COLD/AGM, 24V NORM, 24V COLD/AGM, 12V LITHIUM, 12V AGM+, 13,6V SUPPLY e 12V REPAIR. Per avviare alcune modalità di carica è necessario tenere premuto l'apposto pulsante per tre (3) secondi. Tali modalità di carica, che proprio per il modo in cui vengono selezionate prendono il nome di "press and

hold" (letteralmente: premere e tenere premuto), sono all'avanguardia, ma occorre fare grande attenzione nel momento in cui si selezionano. Il pulsante "press and hold" è indicato da una linea rossa. è fondamentale comprendere a fondo le differenze e finalità di ciascuna modalità di carica. Non azionare il caricabatterie prima di essersi accertati di quale sia la modalità di carica appropriata per la batteria. Qui di seguito proponiamo una breve descrizione del prodotto:

Modalità	Spiegazione
Standby	Quando il caricabatterie è in modalità Standby, non fornisce alcuna carica o alimentazione alla batteria. In questa modalità viene attivata ancche la funzione Energy save (salva energia), che impiega appunto un trascurabile quantitativo di energia elettrica. Una volta selezionata但这a modalità, una spia LED di colore arancione si illuminerà.
	Corrente assente
12V NORM	Per la ricarica di batterie a umido, GEL, Enhanced Flooded, Maintenance-Free e al calcio da 12 volt. Una volta selezionata但这a modalità, una spia LED di colore bianco si illuminerà.
	14.5V | 7.2A | 14-230Ah Batterie
12V COLD/ AGM	Per la ricarica di batterie da 12 volt a temperature inferiori a 50° F (10° C) e batterie AGM. Una volta selezionata但这a modalità, una spia LED di colore blu si illuminerà.
	14.8V | 7.2A | 14-230Ah Batterie
24V NORM	Per la ricarica di batterie a umido, GEL, Enhanced Flooded, Maintenance-Free e al calcio da 24 volt. Una volta selezionata但这a modalità, una spia LED di colore bianco si illuminerà.
	29V | 3.6A | 14-115Ah Batterie
24V COLD/ AGM	Per la ricarica di batterie da 24 volt a temperature inferiori a 50° F (10° C) e batterie AGM. Una volta selezionata但这a modalità, una spia LED di colore blu si illuminerà.
	29.6V | 3.6A | 14-115Ah Batterie
12V LITHIUM Press & Hold	Per la ricarica di batterieagli ioni di litio da 12 volt, comprese quale al litio-ferro-fosfato. Una volta selezionata questa modalità, una spia LED di colore blu si illuminerà.
	14.2V | 7.2A | 14-230Ah Batterie
12V AGM+ Press & Hold	Per la ricarica di batterie moderne AGM da 12 volt che richiedono un voltaggio di carica superiore alla norma. Una volta selezionata questa modalità, una spia LED di colore blu si illuminerà.
	15.5V | 7.2A | 14-230Ah Batterie
13.6V SUPPLY Press & Hold	Trasforma il caricabatterie in un alimentatore di corrente continua per dispositivi da 12V DC, come compressori per pneumatici e pompe aspirata olio, e consenteanche dei conservare memoria e setting durante i cambi di batteria. Una volta selezionata但这a modalità, una spia LED di colore rosso si illuminerà.
	13.6V | 5A | Max 6A
12V REPAIR Press & Hold	Un'avanzata modalità di ripristino consente la riparazione e il magazzinaggio di batterie vecchie, inutilizzate, danneggiate, stratificate o solfatate. Una volta selezionata但这a modalità, una spia LED di colore rosso si illuminerà per poi lampeggiare.
	16.5V | 1.5A | Qualsiasi Yitolo

Utilizzo di 12V Lithium.

Tenere premuto il pulsante "press and hold".

La modalità di carica 12V Lithium è stata concepita solo per batterieagliioni di litio da 12 volt, comprese quale al litio-ferro-fosfato.

ATTENZIONE: UTILIZZARE QUESTA MODALITA CON

CAUTELA. É COMPATIBILE SOLO CON BATTERIE AL LITIO DA 12 VOLT. LE BATTERIE AGLI ONI DI

LITIO DIFFERISCONO TRA LORO PER METODO DI REALIZZAZIONE E COSTRUZIONE, PERTANTO ALCUNE DI ESSE POSSONO CONTENERE SISTEMI DI GESTIONE (BMS) MENTRE ALTRE NE SONO SPROVISTE. ASSICURARSI DELLE PROPRIETÀ DI CARICA E VOLTAGGIO DELLA BATTERIA AL LITIO PRIMA DI PROCEDURE ALLA RICARICA. ALCUNE TIPOLEOGIE DI BATTERIE AGLI IONI DI LITIO POSSONO ESSERE INSTABILI E PERTANTO NON ADATTE ALLA RICARICA.

Utilizzato di 12V AGM+. Tenere premuto il pulsante "press and hold".

La modalità di carica 12V AGM+ è stataconceptita esclusivamente per batterie AGM di ultima generazione da 12 volt. Le batterie AGM di ultima generazione contengono una technologia innovativa generalmente diffusa nei veicoli micro ibridi con sistemi di start stop. Queste batterie sono in grado di ricevere un voltaggio di carica superiore alla norma, pari a circa 15,5 volt. La modalità di carica 12V AGM+ NON è compatibile con batterie AGM tradizionali. Accertarsi delle proprieta della batteria prima di utilizzato esta modalità.

ATTENZIONE: UTILIZZARE QUESTA MODALITA CON CAUTELA. è COMPATIBILE SOLO CON BATTERIE AGM AL PIOMBO-ACIDO DI ULTIMA GENERAZIONE DA 12 VOLT. NECCESSITA DI UN ALTO VOLTAGGIO DI CARICA E PUò CAUSARE LA PERDITA DI ACQUA IN BATTERIE A UMIDO (ACIDO LIBERO) O SOVRACCARICO IN ALTRI TIPI DI BATTERIE.

Utilizzo di 13,6 V Supply. Tenere premuto il pulsante "press and hold".

13,6V Supply trasforma il caricabatterie in un alimentatore DC di corrente continua e tensione costante. Questa modalità può essere usata per alimentare dispositivi da 12 volt DC, tra cui: compressori per pneumatici, pompè aspirà olio,caffettiere,scalda sedili e molto altro.Quando è impiegato come alimentatore, più agliÈ che sere usato per conservare i setting del computer di bordo durante la

riparazione o la sostituzione della batteria di un veicolo. La modalità 13,6V Supply fornisce una tensione di 13,6 volt a 5A con una protezione di sovraccarico a 6A (al massimo).

ATTENZIONE: QUESTA MODALITA è COMPATIBILE SOLO CON BATTERIE AL PIOMBO-ACIDO DA 12 VOLT. PRIMA DELL'USO, CONSULTARE IL MANUALE DEL DISPOSITIVO DA 12 VOLT DC PER ACCERTARSI CHE ESSO SIA COMPATIBILE CON QUESTA MODALITA. SIA LA PROTEZIONE ANTI-SCINTILLA CHE QUELLA DI INVERSIONE DI POLARità SONO DISABILITATE QUANDO QUESTA MODALITA è IN USO. ACCERTARSI CHE LE PINZE PER CAVI DI COLLEGAMENTO E I TERMINALI A OCCHIELLO POSITIVI NON ENTRINO IN CONTATO O VENGANO COLLEGATI CON QUELLI NEGATIVI PER EVITARE IL RISCHIO DI SCINTILLE. CONTROLLARE LA POLARità DEI TERMINALI DELLA BATTERIA PRIMA DI UTILIZZARE QUESTA MODALITA.

Utilizzato di 12V Repair. Tenere premuto il pulsante "press and hold".

12V Repair è un'avanzata modalità di ripristino che consente la riparazione e il magazzinaggio di batterie vecchie, inutilizzate, danneggiate, stratificate o solfatate. Non tutte le batterie possono essere ripristinate. Le batterie tendono a danneggiarsi se tenute a livelli di tensione bassi e/o qualora non abbiano mai ricevuto una carica completa. I problemi più comuni in cui possono incorrere le batterie sono la solfatazione e la stratificazione. Tanto la solfatazione quanto la stratificazione provocano un incremento della tensione a circuito aperto della batteria, facendo si che但这a appaia al massimo della carica pur avendo scarsa capacité. 12V Repair costituisce un'efficace risposta al problema. Per conseguire risultati ottimali, prima di utilizzato cette modalità completinge un intero ciclo di carica della batteria da 12 voltosi da effettuarne una ricarica completa. 12V Repair può necessitate sono a quattro (4) ore per completinge il ripristino della batteria dopodiché il caricabatterie tornerà in Standby.

ATTENZIONE: UTILIZZARE QUESTA MODALITA DI CARICA CON CAUTELA. É COMPATIBLE SOLO

CON BATTERIE AL PIOMBO-ACIDO DA 12 VOLT.
IMPIEGA UN ELEVATO VOLTAGGIO DI CARICA
E PUO CAUSARE PERDITA DI ACQUA NELLE
BATTERIE A UMIDO (ACIDO LIBERO). ATTENZIONE:
ALCUNE BATTERIE E COMPONENTI ELETTRONICI
POSSONO ESSERE SENSIBILI A VOLTAGGI DI
CARICA ELEVATI. PER EVITARE IL RISCHIO DI
DANNEGGIARE COMPONENTI ELETTRONICI,
STACCARE LA BATTERIA PRIMA DI UTILIZZARE
QUESTA MODALITA.

Collegamento alla batteria.

Non insere la spina elettrica AC prima di aver opportunistamente collegato tutte le parti. Collegare i terminali alla batteria rispettoandone la corretta polarità. Il terminale positivo è generalmente contrassegnato dalle seguenti lettere o simbolo (POS, P, +). Il terminale negativo è generalmente contrassegnato dalle seguenti lettere o simbolo (NEG, N, -). Non effettuare collegamenti con il carburatore, tubi del carburante o parti metalliche sottili. Qui di seguito sono elencate le istruzioni per il funzionamento con messa a terra negativa (più diffusa). Se il veicolo funzione con messa a terra positiva (molto raro), seguire le seguenti istruzioni ma al contrario.

1.) Collegare la pinza o il connettore per terminali a occhiello positivi (rosso) al terminale positivo della batteria (POS, P, +).
2.) Collegare la pinza o il connettore per terminali a occhiello negativi (nero) al terminale negativo della batteria o alla carrozzeria del veicolo (NEG,N,-).
3.) Collegare la spina AC del caricabatterie a una presa di corrente appropriata. Non coprire la batteria nelle si effettuano le varie connessioni.
4.) Per staccare il caricabatterie, scollegare le varie parti nell'ordine opposto, iniziandocision con la rimozione dei componenti negativi (oppure di quelli positive se la messa a terra è positiva).

Inizio della carica.

1.) Accertarsi del voltaggio e della composizione chimica della batteria.
2.) Verificare che le pinze e i connettori per terminali a occhiello siano opportunistamente collegati e che la spina elettrica AC sia inserita nella presa.
3.) Il caricabatterie partirà in modalità Standby, contrassegnata da un LED arancione. In modalità Standby il caricabatterie non rilascia tensione.
4.) Premere il tasting apposto per selezionare la modalità di carica desiderata (tenere premuto il pulsante per tre secondi per attivare modalità di carica avanzate) in base al voltaggio e alla proprietà chimica della batteria.
5.) Una luce indichera la modalità di carica selezionata e i LED di carica si accenderanno (a seconda dello stato di salute della batteria)indicando così che il processo di carica è iniziato.
6.) è ora possibile lasciare il caricabatterie collegato alla batteria in qualsiasi momento in modo da fornirle una ricarica di mantenimento.

Significato dei LED di carica.

Il caricabatterie è dotato di quattro (4) LED di carica: 25%, 50%, 75% e 100%, che hanno la funzione di migliorare lo stato di carica (SOC) della(e) batteria(e). Leggere le informazioni qui di seguito:

LED Spiegazione
LED rosso per carica al 25% 25% 50% 75% 100%	Quando il livello di carica della batteria è inferiore al 25%, il LED che indica il 25% di carica émetterà una luce intermittente. Quando la carica della batteria avrà raggiunto il 25%, la luce rossa diventerà costante.
LED rosso per carica al 50% 25% 50% 75% 100%	Quando il livello di carica della batteria è inferiore al 50%, il LED che indica il 50% di carica émetterà una luce intermittente. Quando la carica della batteria avrà raggiunto il 50%, la luce rossa diventerà costante.
LED giallo per carica al 75% 25% 50% 75% 100%	Quando il livello di carica della batteria è inferiore al 75%, il LED che indica il 75% di carica émetterà una luce intermittente. Quando la carica della batteria avrà raggiunto il 75%, la luce gialla diventerà costante.
LED verde per carica al 100% 25% 50% 75% 100%	Quando il livello di carica della batteria è inferiore al 100%, il LED che indica il 100% di carica émetterà una luce intermittente. Quando la batteria sare.completelycarica, la luce verde diventerà costante nelleglialtre LED di carica (25%, 50% e 75%)si spegneranno.
LED verde per ricarica di mantenimento 25% 50% 75% 100%	Durante la ricarica di mantenimento, il LED che indica il 100% di carica émetterà una luce intermittente. Quando la batteria sare.nuovamente carica, la luce verde diventerà costante. É possibile lasciare il caricabatterie collegato alla batteria a tempo indeterminato.

Sistema di diagnostica avanzata.

Ilsystemadi diagnostica avanzata segnala la presenza di condizioni di erre. Una series di sequenze luminose lampeggianti consentirà di identificare la causa dell'errese e le possibili soluzioni al problema. Tutte le condizioni di erre sono segnalate dal lampeggio alternato del LED di erre e di quello di Standby. Il numero di flash emessi indica una condizione di erre specifica (ad eccezione dell'inversione di polarità e del basso voltaggio della batteria).

Errore Motivo	Svoluzione
Lampeggio singolo	La batteria non riesce a sostenere la carica. Far controllare la batteria da uno specialista.
Lampeggio doppio	Possibile cortocircuito della batteria. Far controllare la batteria da uno specialista.
Lampeggio triplo	La tensione della batteria è troppo elevata per la modalità di carica selezionata. Controllare le proprietà di carica della batteria e la modalità di carica.
LED di erre emette luce rossa costante	Inversione di polarità. Invertire i collegamenti della batteria.
Luce arancione di Standby costante	La tensione della batteria è troppo Bassa perché sa rilevata o il caricabatterie è usato come alimentatore. Riavviare la batteria per incrementarne il voltaggio.

Memoria

Ripristina l'ultima modalità selezionata al momento del riavvio.

Interattivo

Modifica il processo di carica in base al feedback organico ricevuto alla batteria.

Ripristino

Impartisce impulsi di carica ad alto voltaggio nel caso in cui vengano rilevate situazioni di basso voltaggio, solfatazione o perdita di capacité.

Sicuro

Proteggé da inversionione di polarità,
generazione di scintille, sovraccarico,
sovracorrente, circuito aperto, cortocircuito
e surriscaldamento.

Velocity

Effettua ricariche in metà del tempo rispetto ai caricabatterie tradizzionali.

Compensazione

Stabilizza tensioni di rete variabili per renderere la ricarica costante.

Resistente

Resiste allo sporco, acqua, raggi UV e urti.

Compatto

Conversion di energia ad alta frequenza per un caricabatterie ultra-compatto, leggero e portatile.

Start-stop

Contrasta il crescente fabbisogno ciclicorichiesto alle batterie di veicoli micro-ibridi.

Firewall Protezione di sicurezza su più livelli, che impedisce il verificarsi di situazioni anomale e pericolose.

Ottimizzazione Stabilizza la composizione chimica interna della batteria per migliorarne prestazioni e durata di vita.

Maintenance Plus
Mantiene la batteria completamente
caricaenza il rischio di sovraccaricarla,
consentendole di rimanere collegata al
caricabatterie a tempo indeterminato
e in completa sicurezza.

Energy save Limita il consumo energetico quando il caricabatterie non deve operare al massimo della potenza.

Monitoraggio del carico I LED consentono un monitoraggio dinamico dello stato di carica della batteria qualora un carico sua superiore alla corrente di carica.

Diagnostica Strumento intuitivo di diagnostica visuale per rilevare inversionione di polarità e batterie con basso voltaggio o danneggiate.

CANBUS
Consente di ricaricare automaticamente sistemi
CANBUS.

Monitor termico I sensori che rilevano la temperatura interna adattano la carica in base alla temperatura ambiente.

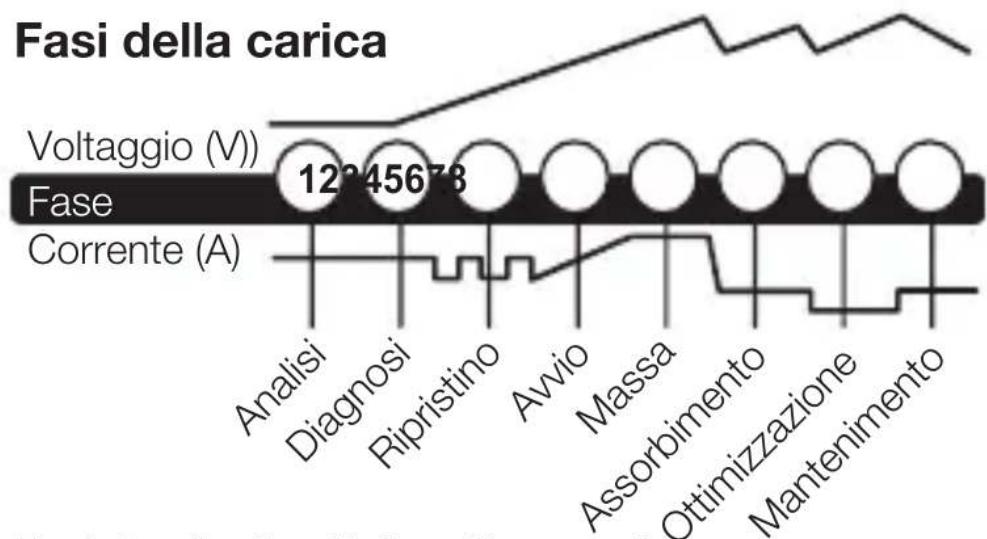

Fasi 1 e 2: Analisi e diagnosi

Viene effettuato un controllo della condizione iniziale della batteria esaminandone il voltaggio, lo stato di carica e di salute per determinare cheessa sa stabile prima di procedere alla ricarica.

Fase 3: Ripristino

Ha inizio il processo di desolfatazione (se necessario) di batterie estremamente scariche o solfatate mediante l'emissione di piccoli quantitativi di corrente sosto forma di impulsi.

Fase 4: Avvio

Ha inizio il processo di ricarica con una carica leggera.

Fase 5: Massa

Ilprocesso di ricarica di massa aviene in base alla condizione della batteria, di cui viene ripristinato 180% della capacità.

Fase 6: Assorbimento

Il livello di carica torna al 90% mediatede il rilascio di modesti quantitativi di corrente che consentono una ricarica sicura ed efficiente. Questo limita eventuali fuoriuscite di gas ed è un aspetto esseniale per il prolongamento della vita della batteria.

Fase 7: Ottimizzazione

Ilprocessodi ricarica viene completato e la batteria torna al massimo della capacità. In questa fase, il caricabatterie impiega profili di carica stratificati per ripristinare la massima capacità della batteria e ottimizzarne la gravità specifica, migliorandone durata e

prestazione. A quello punto il caricabatterie passera alla modalità di mantenimento se la batteria "comunicerà" di aver bisogno di una maggiore carica.

Fase 8: Mantenimento

Viene effettuato un monitoraggio costante della batteria per stabilire quando è necessario effettuare una carica di mantenimento. Se la tensione della batteria scende al di sotto della soglia desiderata, il caricabatterie avviera un nuovo ciclo di mantenimento per poi interromperlo quando il voltaggio sera tornato al suo livello ottimale. Il ciclo di ottimizzazione e mantenimento viene ripetuto indefinitamente per sostenere la batteria al massimo della carica. Il caricabatterie può restare collegato alla batteria a tempo indeterminato perché rischio di sovraccarichi.

Tempi di ricarica.

Il tempo di ricarica previsto è indicato di seguito. La capacità della batteria (Ah) e il tasso di autoscarica (DOD) influenzano notevolmente i tempi di ricarica. Per tempo di ricarica si intende il tempo necessario per portare una batteria con tasso di autoscarica medio al raggiungimento della piena carica e ha solo valore di riferimento. I dati effettivi possono variare a seconda delle condizioni della batteria. Il tempo di ricarica di una batteria mediamente scarica si basa su un tasso di autoscarica del 50%.

Capacità della batteria	Tempo di ricarica in ore (circa)
	12V 24VAh
40	2.8	5.6
80	5.6	11.1
100	6.9	13.9
150	10.4	20.8
230	16.0	-

Dati tecnici.

Tensione di alimentazione AC:	220-240, 50-60Hz
Tensione di funzionamento AC:	220-240, 50-60Hz
Efficienza:	85% Approx.
Potenza:	132W Max
Tensione di carica:	Various
Rilevamento bassa tensione:	7.2A (12V), 3.6A (24V)
Corrente di ritorno:	2V (12V), 14V (24V)
Temperatura ambiente:	<5mA
Tipo di caricabatterie:	0°C to +40°C
Tipo di batterie:	Caricabatterie intelligente a 8 fasi
Composizione chimica delle batterie:	12V & 24V
Numero bianchi batterie:	Wet, Gel, MF, CA, EFB, AGM & LIB
Capacità della batteria:	14-230Ah (12V), 14-115Ah(24V) Maintains All Battery Sizes
Protezione:	IP65
Raffreddamento:	Convezione naturale
Dimensioni (I x I x a):	9.17 x 3.74 x 2.32 Pollici
Peso:	1.73 Libbre
