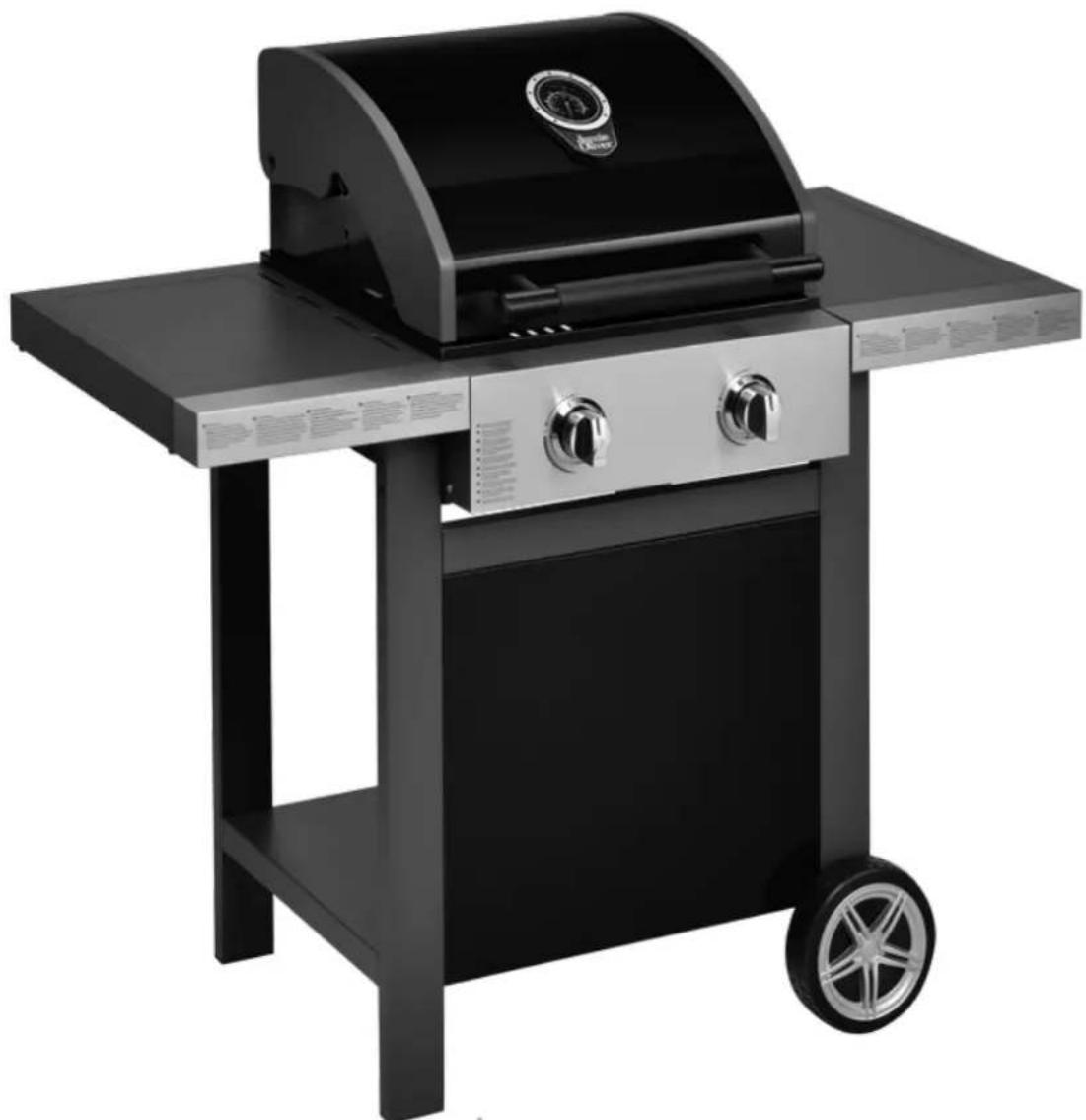

Home 2 - Grill Jamie Oliver - Gratis bruksanvisning och manual

Produkttyp	Gasgrill
Märke	Jamie Oliver
Modell	Home 2
Antal huvudbrännare	2
Sidobrännare	Ja
Gastyp	Butan, Propan, LPG-blandningar
Gastryck	28-30 / 37 / 30 / 50 mbar
Total värmetillförsel	7.2 kW (515 g/h)
Huvudinjektorns diameter	0,92 mm / 0,92 mm / 0,82 mm / 0,88 mm
Tändning	Inbyggd piezo och manuell (tändsticka)
Maximala gasflaskans mått	Diameter 310 mm, Höjd 500 mm
Rekommenderad kärldiameter för sidobrännare	180 - 220 mm
Användning	Endast utomhus
Material	Målat stål, plastdelar
Rengöring	Tvålvatten, mjuk borste, milt rengöringsmedel
Brännargaranti	10 år
Chassigaranti	5 år
Gallergaranti	3 år
Tändningsgaranti	2 år
Säkerhet	Nödstopp på flaskan, varma ytor märkta, vindskyddskåpa
Destinationsländer	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI, DK, EE, FI, HU, NL, NO, SE, RO, HR, TR, BG, IS, MT, AT, DE, PL

Vanliga frågor - Home 2 Jamie Oliver

Vilken typ av gas ska användas med Jamie Oliver Home 2-grillen?

Använd butan (28-30 mbar), propan (37 mbar) eller LPG-blandning (30, 37 eller 50 mbar). Kontrollera etiketten på din flaska och medföljande regulator.

Hur monterar jag Home 2-grillen?

Följ medföljande monteringsanvisning. Anslut slangen till grillen, sedan regulatorn till slangen och gasflaskan. Se till att alla anslutningar är ordentligt åtdragna.

Hur kontrollerar jag gasläckor före första användning?

Förbered en tvålvattenlösning (diskmedel + vatten). Applicera på anslutningar och slang. Om bubblor uppstår finns det läcka. Använd aldrig öppen låga.

Hur tänder jag huvudbrännarna?

Öppna locket, vrid vänster brännarknapp till maxläge (90°) medan du trycker in. Ett klick indikerar tändning. Tänd övriga brännare från vänster till höger. Om tändning misslyckas, vänta 5 minuter innan nytt försök.

Vad gör jag om en brännare inte tänds?

Stäng av reglageknappen och flaskventilen. Vänta 5 minuter, försök sedan igen. Om problemet kvarstår, kontrollera brännarens munstycken med en piprensare och kontakta din gasleverantör.

Hur rengör jag grillen efter användning?

Låt grillgallren brinna i 15 minuter för att minska rester. Rengör ytorna med en mild tvålvattenlösning. För brännarna, använd en mjuk borste eller tryckluft. Använd inte ugnsrengöring.

Kan jag använda grillen i blåsigt väder?

Undvik att använda grillen om vinden överstiger 2 m/s. Placera grillen mot vinden för att förhindra bakslag.

Hur förvarar jag grillen på vintern?

Koppla bort gasflaskan och förvara den utomhus på en ventilerad plats. Förvara grillen på en torr plats, skyddad från damm.

Vilken garanti gäller för Jamie Oliver Home 2-grillen?

Garantin täcker: 10 år på brännarrör, 5 år på chassi, 3 år på galler, 2 år på tändning, 1 år på övriga delar. Registrera dig online på www.jamieoliverbbq.com.

Var hittar jag reservdelar eller teknisk support?

Besök webbplatsen www.jamieoliverbbq.com eller kontakta servicejouren på Jamie Oliver BBQ, Einsteinweg 5, 3752 LW Bunschoten, Nederländerna. Ladda ner reklamationsformuläret vid behov.

BRUKSANVISNING Home 2 Jamie Oliver

När grillen stär på, mA gassflasken aldri monteres på bunnhyllen under grillen, daß dette kan före til alvorlig skade på brukeren, andre personer og/eller eiendom.

Advarsel: Steng av gassflasken hvis du lukter gass.

RENGJØRING OG STELL

ADVARSEL: All rengjöring og vedlikehold skal utføres nár grillen er avkjolt og med brennstoffilforselen stengt AV på gassflasken.

RENGJØRING

Beskrivning: Gasgrill

Typ av gas: Butan, Propan, LPG

WARNING

Lás dessa instruktioner noga och se till att din grill ár korrekt installerad, ihopsatt, underhällen och skott enlgit dessa instruktioner. Om dessa instruktioner inte följs kan det leda till allvarlig kroppsskada och/eller skada på eigendom. Om du har frägor angäende monteringen eller skötseln avenna grill, kontakta din áterförsäljare, gasleverantör, tillverkaren, dennes ombud eller hemsidan www.jamieoliverbbq.com für hjälp.

Anmärkningar till användaren:

"ENDAST FÖR UTOMHUSBRUK".

"LAS INSTRUKTIONERNA NOGA INNAN PRODUKTEN TAS I BRUK".

"VARNING: ÅTKOMLIGA DELAR KAN BLI VÄLDIGT HETA. HÄLL BARN PÅ BEHÖRIGT AVSTÄND."

"FLYTTA INTE GRILLEN NÄR DEN ÄR I BRUK".

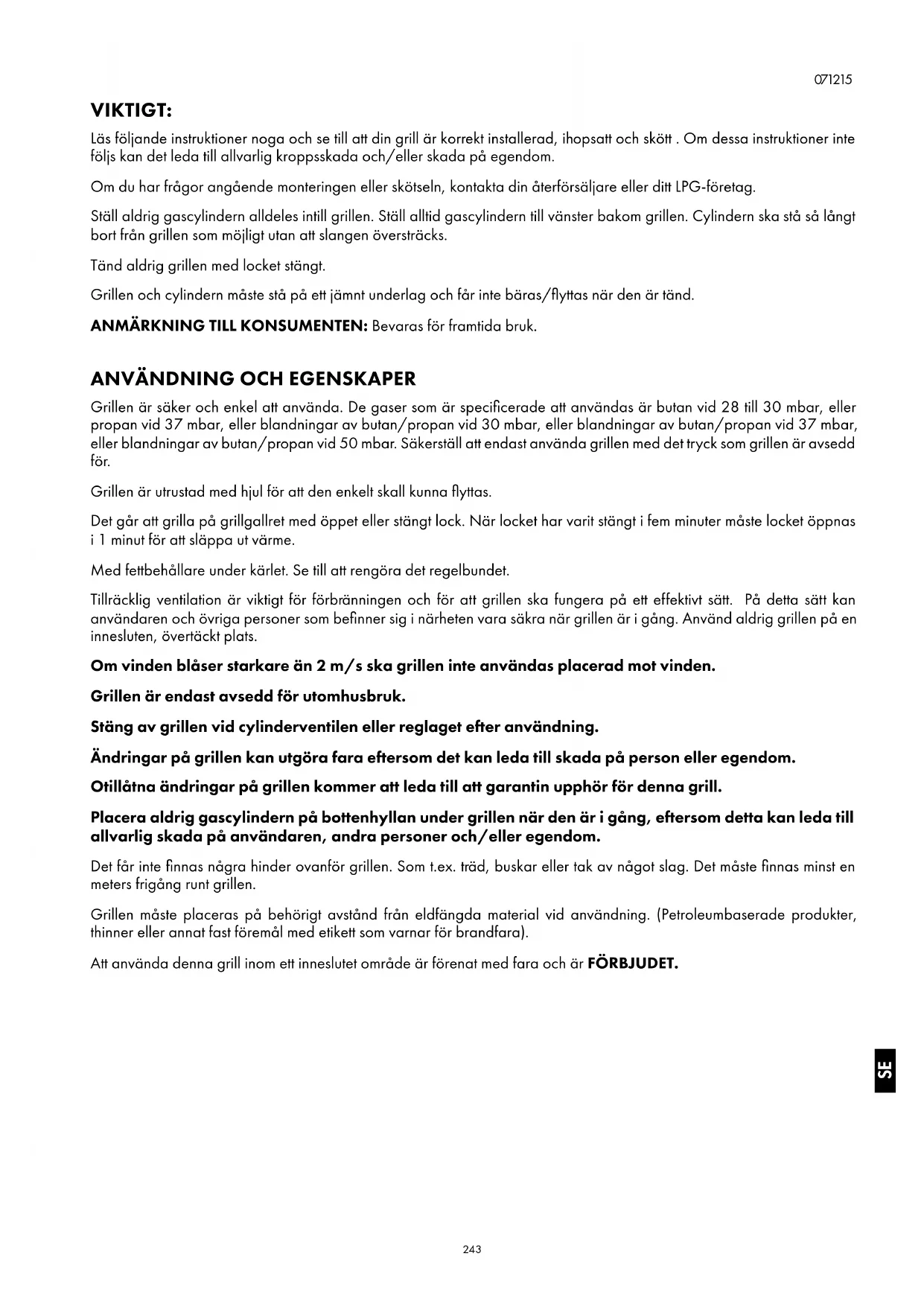

Läs följande instruktioner noga och se till att din grill är korrekt installerad, ihopsatt och skott. Om dessa instruktioner inte följs kan det leda till allvarlig kroppsskada och/eller skada på egendom.

Om du har fragor angaende monteringen eller skotseln, kontakta din aterforsaljare ellerr ditt LPG-foretag.

Stall aldrig gascylindern alldeles intill grillen. Stall alltid gascylindern till vänster bakom grillen. Cylindern skaSTA sI langt bort fran grillen som mojlig utan att slangen overstracks.

Tänd aldrig grillen med locket stängt.

Grillen och cylindern maste sta pa ett jamnt underlag och farr inte baras/flyttas nar den ar tand.

ANMÄRKNING TILL KONSUMENTEN: Bevaras För framtida bruk.

ANVÄNDNING OCH EGENSKAPER

Grillen ar saker och enkel att anvanda. De gaser som ar specificerade att anvandas ar butan vid 28 till 30 mbar, aller propan vid 37 mbar, aller blandninger av butan/propan vid 30 mbar, aller blandninger av butan/propan vid 37 mbar, aller blandninger av butan/propan vid 50 mbar. Sakerstall att endast anvanda grillen med det tryck som grillen ar avsedd for.

Grillen ar utrustad med hjul for att den enkelt skall kunna flyttas.

Det gár att grille på grillgallet met öppet eller stängt lock. När locket har varit stängt i fem minutes locket öppnas i 1 minut För att släppa ut värme.

Med fettbehallare under karlet. Se till att rengora det regelbundet.

Tillracklig ventilation ar viktigt for forbranningen och for att grillen sca fungera pa ett effektiv satt. Pà detta satt kan användaren och övriga personer som befinner sig i narheten vara sakra när grillen ar i gang. Använd aldrig grillen pa en innesluten, overäckt plats.

Om vinden blaser starkare an 2 m/s sca grillen inte anvandas placerad mot vinden.

Grillen ar endast avsedd for utomhusbruk.

Stäng av grillen vid cylinderventilen aller reglaget after användning.

Ändringar på grillen kan utgöra fara aftersom det kan leda till skada på person eller egendom.

Ottatna andringar p a grillen kommer att leda till att garantin upphor forenna grill.

Placera aldrig gascylindern på bottenhyllan under grillen när den ar i gäng, aftersom detta kan leda till allvarlig skada på användaren, andra personer och/eller egendom.

Det fär inte finnas nagra hinder ovanfor grillen. Som t.ex. trad, buskar eller tak av nagot slag. Det maste finnas minst en meters frigäng runt grillen.

Grillen maste placeras pa behoigt avstand fran eldfangda material vid anvandning. (Petroleumbaserade producer, thinner erer annat fast foremal med etikett som varnar for brandfara).

Att anyndaenna grill inom ett inneslutet omrade ar forenat med fara och ar FORBJUDET.

BRUKSANVISNING

Följ dessa anvisingar noga for att undvika allvarlig skada pa din grill eller skada pa dig sjalv och egendom.

1. Montera forsiktigt ihop grillen enligt bifogade anvisningar.
2. Anslut gasslangen till grillen. Anslut regulatorn till slangen.
3. Anslut regulatorn till cylinderventilen enligt de instruktioner som medfoljer regulatorn.
4. Vrid alla reglage till laget "0" innan gas tillsats till grillen.
5. Använd regulatorn entigt den medfoljande bruksanvisingen.

TÄND DIN GRILL

Tändningsinstruktioner: huvudbrännare

1. Oppna locket innan grillen tand.
2. Anslut gascylindern till grillen enligt de instruktioner som medfoljer regulatorn.
3. Vrid alla knappar till laget "0".
4. Vrid gastillforseln till "ON" vid cylindern erler regulatorn after att regulatorn har anslutis och enligt instruktionerna. Kontrollera om det forekommher lackage i ansluttingen mellan cylinder och reglator erer mellan reglator och intagsslangen till grillen med hjalp av sapvatten. Lackage upptacks genom att bubblor uppst kring lackan. Om en lcka upptacks skgrillen inte anvandas. Radfraga din gas- ell grillaterforsaliare.
5. For att tanda den vänstra brännaren, tryck in och vrid den vänstra brännarens reglage 90^ motsols (till full gas). Ett tydligt klickjudkommen att horas vilket innebär att brannaren börtandas. Kontrollera att brannaren har tants. Om brännaren inte har tants, upprepa proceduren.
6. Om brännaren inte har tänts after två försök, vrid gaskranen till "OFF" och vänta i 5 minuter innan tändningsproceduren upprepasigen.
7. När brännaren har tänts kan gasen justeras genom att man trycker in reglaget och vrider det motsols till valfritt lage mellan full och lag gas.
8. Tänd äterstående brännare frän vänster till höger i sekvens.
9. For att stanga av grillen, vrid cylinderventilhandtaget erer regulorvredet till lage "0" enligt instruktionerna for regu- latorn. Nar brannarna har stangts av, vrid alla reglage till laget "0".
10. Stang av gastillforseln vid cylindern aller regulatorn.

Varning: Skulle en brännare inte gå att tända, vrid knappen till "0" (medsols) och stäng dessutom av cylinderventilen. Vänti fem minutes innan du forsöker tända brännaren enigt ovan på nytt.

Tändningsinstruktioner für sidobrännare (i förekommande fall):

1. När huvudbrännarna har tants, kan sidobrännarna ocksä tandas enligt foljande instruktioner.
2. Oppa locket till sidobrannarna innan du tander sidobrannaren och vrid reglaget for sidobrannaren till lage "O".
3. Tryck in reglaget for sidobrannaren och fortssatt trycka samtidigt som du vrider reglaget till full gas, ett tydligt klickljud hors och brannaren tands. Om brannaren inte tands, upprepa proceduren.
4. Om brännaren inte har tänts after två försök, stäng av gaskranen och vänta i 5 minuter. Upprepa sedan steg 3 i tändningsanvisingarna for huvudbrännare.
5. När brännaren har tänts kan gasen justeras genom att man trycker in reglaget och vrider det motsols till valfritt lage mellan full och lag gas.
6. For att stönga av grillen, vrid cylinderventilen aller regulatorn till laget "0" och vrid sedan alla reglage på grillen med-sols till laget "0" nar lagan har släcks.

Varning: Skulle brannaren inte gå att tända, vrid knappen till "0" (medurs) och stäng dessutom av cylinderventilen. Vänta i fem minutes innan du försöker tända brannaren på nytt med tändsekvens enligt oven.

MANUELL TÄNDNING

Vid behov kanenna grill tandas manuellt.

Huvudbrännare

1. Oppna locket innan du tander grillen.
2. Tänd en 90 mm lang tändsticka och häll den i narheten av grillens vänstra sidobrännare.
3. Vrid vanderbrannarreglage till full gas. Brannaren kommt att tandas fran tandstickan.
4. När den vänstra brännaren har tänts kan brännaren bredvid den vridas pa.
5. Tänd Återstaende brännare frán vänster till höger.
6. När brännaren har tants kan gasen justeras genom att man trycker in reglaget och vrider det motsols till valfritt lage mellan full och lag gas.

Sidobrännare (i förekommande fall):

1. Oppna locket innan du tander grillen.
2. Om tändaren inte avger nàgon gnista, använd en tändstickka for att tända brännaren.

Efter bruk, stang av gastillforseln genom att antingen vrida regulatorn erer cylinderventilen till "O".

Om oënskad ätertänding sker medan grillen används, vrid alla reglage, cylinderventilen och regulatorn till lage "0". Vänta i 5 minuter innan du försök tända grillen igen. Om problemet kvarstär after nytt försök gjorts, rädfräga din gasaterförsäljare, den butik där du köpte din grill, ell er behörig gastekniker for hjälp ell er rad om reparation. Försök aldrig att själv atgårda problemet eftersom detta kan leda till allvarlig personskada och/eller skada på egendom.

Rekommenderad diameter pa karet som sca anvandas pa sidobrannaren skara varcirka 180 220mm

Anvand en fuktig trasa och ett milt rengoringsmedel for att avlagsna overflodtigt fet fran grillen innan den stalls undan.

Förvara grillen pa en ren, torr plats.

Förvara inte din gascylinder utomhus. Förvara på en ventilerad plats skyddad fran direkt solljus.

Denna grill ar endast avsedd for anvandning med butan- er propangas med lagt tryck och ar utrustad med lampligt lagtrycksreglage via en flexibel slang. Slangen ska fasas vid reglaget och grillen med slangklammor/mutter. Grillen ar avsedd att driva en 28 mbar reglator med butangas ell ett 37 mbar reglage med propangas ell ett reglage med en blandning av butan/propan vid 37 mbar, ell ett reglage med en blandning av butan/propan vid 50 mbar ell er treglage med en blandning av butan/propan vid 30 mbar. Anvandett lampligt reglage, certifierat enligt BSEN 16129. Fraga din LPG-aterforsaljare om information angaende lampligt reglage for gascylindern.

KONTROLLERA OM DET FÖREKOMMER LÄCKOR FÖRE ANVÄNDNING

Använd aldrig en öppen laga für att söka after Lackor, använd alltid sāpvatten

SÖK EFTER OCH UPPTÄCK LÄCKOR.

Blanda till en 70 - 75 ml Lösning bestaende av 1 del diskmedel och 3 delar vatten.

Set till att kontrollventilen stär på "OFF".

Anslut reglaget till cylindern och ventilen och ON/OFF-ventilen till brannaren och se till att anslutningarna ar sakra och vrid sedan pa gasen till ON.

Borsta tvalösningen over slangen och alla anslutningar. Om det uppst bubblor har du en lacka som maste atgardas innan grillen tas i bruk.

Testaigenfterattfeletharkorrigerats.StallgascylindernpəOFFftertesting.

Om det inte gár att laga en lácka, försök inte atgärda lückaget själv utan rädfräga din gasleverantör.

REGLAGE OCH SLANG

Använd endast LPG-godkända reglage och slangar vid ovanstäende tryck (se sidan 2). Regloget har en forvändat livslängd på 10 ar. Vi rekommenderar reglagebyte inom 10 ar after datumet für tillverkningen.

Att anvanda fel sorts regulator ell slang kan vara riskflylt; Kontrollera alltid att du har ratt artiklar innan du tar grillen i bruk.

Slangen maste uppylla relevanta krav som galler i det land de anvands. Slangen ska vara 1,5 meter lang (max). Sliten ell er skadad slang maste bytas ut. Se till att det inte finns nagra stopp i slangen, att slangen inte ar bjd ell er i kontakt med nagon del av grillen forutom vid dess anslutning.

Slangen fär inte vara snodd ell er böjd när den sätts fast pa gascylindern. Ingen del av slangen fär vidröra nàgon del av grillen Placera cylindern till vänster om grillen pa det maxima avstand som slangängden tilläter.

FÖRVARING AV GRILLEN

Förvaring av grillen inomhus ar endast tillåt et cylindern ar bortkopplad och avlågsnad frän grillen. Om grillen inte sk användas under en langre tid skä den forvaras på en torr och dammfri plats.

GASCYLINDER

Storsta tillatna diameter och hoga tillata hojd pa cylindern ar 310 mm och 500 mm som illustreras i (bild 1).

Bild 1

Nyckel

1: maximal diameter
2: maximal hójd

Gascylindern fär inte tappas eller hanteras oförskitigt! Om grillen inte ár i bruk maste cylindern kopplas loss. Sätt tillbaka skyddsloket pa cylindern after att cylindern har kopplats loss frän grillen.

Cylindrar maste forvaras utomhus i staende lage och utom rackhall for barn. Cylindern farr aldrig forvaras pa en plats dar temperatren kan overstiga 50^ . Forvara aldrig cylindern i narheten av oppen laga, tandflammor aller andra antandningskallor. ROKNING FORBJUDEN.

Var uppmarksam nar cylindern ansluts till cylinderhålet. Slanganslutningen fär inte vidröra den heta ytan. Placera aldrig reservcylindern på sama plats som den cylinder som ar i bruk. Blockera aldrig avstängningsmekanismen till cylinderventilen.

WARNING: Stäng av gascylindern om det luktar gas.

RENGÖRING OCH SKÖTSEL

WARNING: All rengöring och allt underhäll sk a uforas när grillen ar kall och med bransletillforseln installd pa OFF vid gascylindern.

RENGÖRING

Om man later grillen "brinna av" after varje anvandning (i cirka 15 minuter) minimeras mangden matrester som uppstatt.

UTSIDANS YTA

Använd en Lösning med milt diskmedel aller bikarbonat och hett vatten. Skurpulver som inte slipar kan användas på envisa fläckar. Skölj sedan med vatten.

Om insidan av grillocket ser ut som om färgen häller på att flagna av har pabrant fett omvandlats till kol och börjat flagna av. Rengör noga med en stark, het tvällösning. Skölj med vatten och låt torka helt. ANVÄND ALDRIG UGNSSRENGÖRINGSMEDEL

GRILLKÄRLETS INSIDA

Avlagsna rester med en borste, skrapa och/eller en rengöringssvamp tillsammans med en tvallösning. Skolj med vatten och lattorka.

PLASTYTOR

Tvätta med en mjuk duk och het tvålösning. Skölj med vatten. Använd inte slipande rengöringsmedel, avfettningsmedel eller koncentrerade grillrengöringsmedel på plastdetaljer.

GRILLGALLER

Anvand en mild sapiolsning. Skurpulver som inte slipar kan anvandas pa envisa flackar. Skolj sedan med vatten.

FETTBEHÄLLARE

Oppna inte fettbehällaren under användning.

Vid rengöring av fettbehällaren, dra Först ut behällaren.

Vi rekommender starkt att du anvander aluminiumfolie på fettuppsamlaren fore varje grillning. Denna folie maste avlögsnas och fettuppsamlaren rengöras after varje grillning. Använd inte grillen om fettuppsamlaren ar fylld over 1/3. Se till att grillen svalnat innan du rengör fettuppsamlaren.

RENGÖR BRÄNNARAGGREGATET

Vrid gasen till OFF med reglaget och koppla loss cylindern.

Ta ur grill gallret och flame tamer när de ar kalla.

Rengör brännaren med en mjuk borste eller blås den ren med tryckluft och torka med en duk.

Rengör tilläppta uttag med en piprensare aller styv staltrad (t.ex.ett öppnat gem)

Inspektera brännaren med avseende på skador (sprickor eller hal). Om brännaren ar skadad, byt ut den. Satt tillbaka brännaren, se till att gasventilöppningarna ar korrekt placerade och sakrade inuti brannarintaget (venturi).

Under vissa omständigheter kan din grill ätertändas, på grund av att en insekt kryper omkring i brännarens venturirör erer en spindel spinner sitt nat inuti brännaren. Detta kan atgardas med hjälp av en flaskborste som man skjuter igenom brännarens venturirör och trycker in i brännaren over hela brännarens langd. Om problemet kvarstär sca du rådfräga din gasleverantör.

SERVICE

Ding gasgrill bør árligen genomgá service av en kompetent behörig person.

YTTERLIGARE INFORMATION

Förmer information ell instruktionsvideor se vär hemsida jamieoliverbbq.com

Jamie Oliver

JAMIE OLIVER GASGRILL GARANTI

Utover butiksgarantin fran butiken dar produiten koptes forsakrar Jamie Oliver BBQ att tillhandahalla reservdalar om nagon defekt i material aller utforande visar sig i produits inom den angivna garanatitiden after det ursprungliga datumet for kundens inkop.

Detta tillampas endast om grillen har varit foremål for:

a. Normal hemmabruk i hemmiljö.
b. Inte varit foremål for modifiering ull reparation utford av obehörig person.
c. Har forvarats tort under vintern.
d. Grillen inte skadats.
e. Det finns ett giltigt kvitto som kopebevis.
f. Registrarad for garantiandamal enligt instruktioner.

Garanti for grillens enskild delar

Jamie Oliver brannarror garanti 10 ar
Jamie Oliver ram garanti 5 ar
- Jamie Oliver lock garanti 3 or
- Jamie Oliver grill garanti 3 ar
Jamie Oliver tanding garanti 2 ar
Aterstaende delar 1 ar

Garantin tacker inte:

a. Delar angripna av rost, korrosion, oxidation som uppSTAR p g a fukt eller overhettning.
b. Arbets aller arbetsrelaterade belastninger.
c. Normal forslitning, repor ell er rennsing av stopp i r.
d. Vardslos användning elle felaktig användning av Produkten.
e. Anvandning av felaktigt bransle/gas.
f. Användning i strid med anvisad användning enligt braupsanvisingen.
g. Reglage, slangar och klips.
h. Förbrukningsdelar tex batteri (i forkommande fall).

Denna garanti paverkar inte pa nagot satt kundens lagstadgade rattigheter. Garantin galler globalt.

Jamie Oliver BBQ forbehäller sig rattigheten att modifieraenna produit utan aviserng. Skulle modellen inte langre vara tillganglig kan vi smrada om en alternativ ersattning ell erann annan uppgorelse.

Garantin kommt att vara giltig upp till tio ar for nagra delar endast om registrering sker inom 30 dagar fran datumet for inkop. For att ta del av GARANTIN maste du registrarera on-line pa www.jamieoliverbbq.com ell fylla i de obligatoriska avsnitten under REGISTERA NU pa det separata bladet och posta det till Jamie Oliver BBQ Registration

For att aberopa garantin ladda ned formularet for garantiansprak fran www.jameoliverbbq.com, eller skriv till Jamie Oliver BBQ Helpline, Einsteinweg 5, 3752 LW Bunschoten, PO Box 214, 3750 GE Bunschoten, The Netherlands for att erhalla ettt. formular.

I samband med anspraketkommen foljande att begaras:

a. Läsbar kopia av Köpekvittot (frän vilket inköpsdatum, modell namn och butik framgår).
b. Grillmodell, namn & nummer.
c. Inköpsdatum.
d. Butiksnamn & ort / eller annat tex on-line.
e. Fotografier på samtiga skadade delar som anges i ditt ansprák.

Var vänlig forvara detta Dokument pa en saker plats.

Jamie Oliver

NAVODILA ZA UPORABO
PLINSKEGA ZARA

Opis: Plinski zaar

Vrsta plina: Butan, propan, utekocinjeni plin

OPOZORILO

ZA VAŠO VARNOST

IZKLUJUCNO ZA UPORABO NA PROSTEM

(ZUNAJ ZAPRTEGA PROSTORA)
