| Produkttyp | Inbyggbar elektrisk spis |
| Märke | Indesit |
| Modell | FM 10.B |
| Ugnens användbara mått (B x D x H) | 43,5 x 43,5 x 32 cm |
| Ugnens användbara volym | 60 L |
| Elanslutning | 230 V ~ 50/60 Hz - 2250 W |
| Antal tillagningsfunktioner | 5 lägen: statisk, varmluft, övre värme, grill, varmluftsgrill |
| Timer | Ja (på vissa modeller) |
| Invändig belysning | Ja, glödlampa 25 W, sockel E14, 230/240 V |
| Avtagbar lucka | Ja, för enkel rengöring |
| Yttermaterial | Emalj eller rostfritt stål (beroende på modell) |
| Rengöring | Invändigt: varmt vatten och mild tvål; utvändigt: ljummet vatten utan slipmedel |
| Kylfläkt | Ja (på vissa modeller) |
| Inbyggnadsmått | Se manualen för detaljer (minsta bakre öppning 45 x 560 mm) |
| Energiförbrukning (statisk) | Enligt direktiv 2002/40/EG |
| Energiförbrukning (varmluft) | Enligt direktiv 2002/40/EG |
| Säkerhet | Obligatorisk jordning, automatisk avstängning, barnsäkring |
| Reservdelar | Tillgängliga från auktoriserade servicecenter |
| Reparationsmöjlighet | Anlita en kvalificerad tekniker |
| Elektrisk anslutning | Märkskylt: 230 V, trekärnig kabel med jord |
Vanliga frågor - FM 10.B INDESIT
Användarfrågor om FM 10.B INDESIT
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Spis i PDF-format gratis! Hitta din manual FM 10.B - INDESIT och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. FM 10.B av märket INDESIT.
BRUKSANVISNING FM 10.B INDESIT
Installation och användning
FM 10.B
FM 10.B IX
FM 10 K.C
FM 10 K.C IX
FM 10 R.B
FM 10 RK.C
FM 10 RK.C RA
FM 21 K.C
IT Forno Multifunzione Istruzioni per l'installazione e l'uso 3 GB Multifunction Oven Instructions for installation and use 12 FR Four Multifonction Instruction pour l'installation et l'emploi 21 ES Horno Multifunciones Instrucciones para la instalacion y uso 29 PT Forno Multifunções Instruções para a instalação e o uso 38 NL Multifunktionele Oven Gebruiksaanwijzingen voor deplaatsing en gebruik 47 DE Multifunktions-Backofen Informationen fur installation un gebrauch 56 SE Multifunktionsugn Monterings- och bruksanvisning 65
Vi gratulerar dig till valet av en ugn från Indesit. Du kommer snart att upptäcka att den är mycket driftsäker och enkel att använda. Innan du använder ugnen rekommenderar vi att du läser igenom instruktionerna i den här manualen noggrant. Då kan du utnyttja ugnen på bästa sätt och därmed förlänga dess livslängd. Manualen innehåller alla instruktioner som du behöver för att installera, använda och underhålla din ugn på ett säkert sätt. Var vänlig förvara den här manualen lätt åtkomligt för framtida användning.

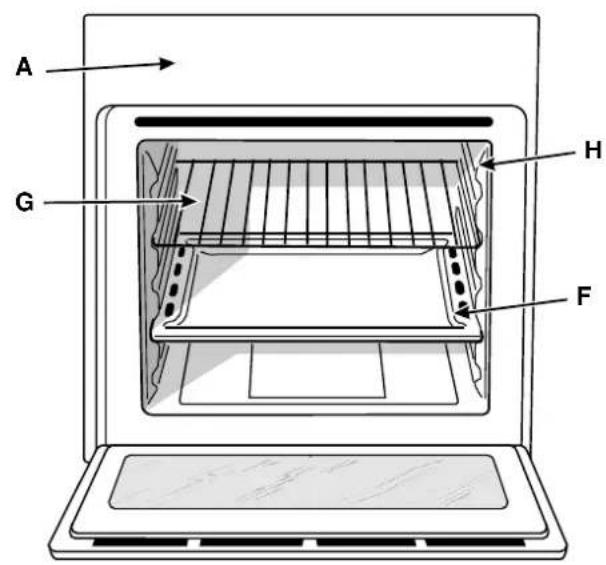

Beskrivning av ugnen

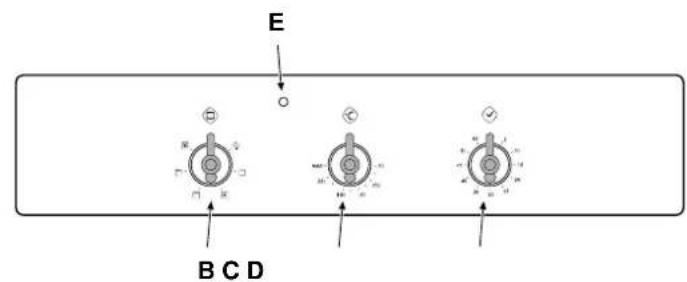

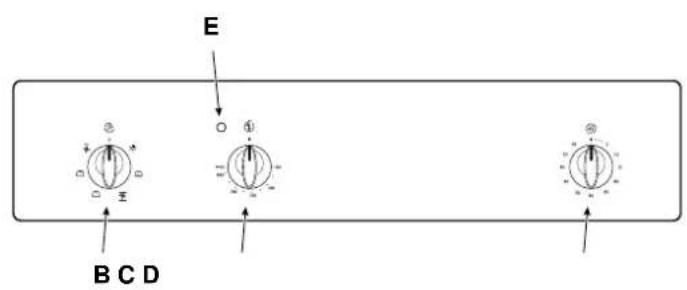

A. Manöverpanel B. Funktionsväljare C. Termostat D. Timer (finns endast på vissa modeller) E. Signallampa (finns endast på vissa modeller) - Lampan tänds när ugnen startas och den slocknar när önskad temperatur har uppnåtts.
F. Dropp- eller bakplåt G. Ugnsgaller H. Falsar för att placera ugnsgaller och bakplåt
I den här multifunktionsugnen har man förenat fördelarna med de vanliga traditionella ugnarna med varmluftstekniken i de moderna ugnarna. Det är en mycket mångsidig ugn, som ger dig möjlighet att lätt och säkert välja mellan fem olika tillagningsmetoder. De olika metoderna väljer du med hjälp av Funktionsväljare "B" och termostat "C" på manöverpanelen.
Observera: Första gången du använder ugnen bör du sätta termostaten på högsta läge, slå på ugnen, stänga luckan och låta ugnen värmas upp under en halvtimme, utan någonting i ugnen. Öppna därefter ugnsluckan och låt ugnen luftas. Den lukt som ofta uppstår under den första uppvärmningen kommer från olika ämnen, som dunstar bort. Ämnena är ofarliga och har tillsatts för att skydda ugnen under lagringstiden och till dess ugnen är installerad.
Viktigt: Placera dropplåten på nedersta falsen för att undvika att sås eller fett droppar ner på ugnsbotten under grillning eller när du använder grillspettet (finns endast på vissa modeller). Vid alla andra tillagningsmetoder bör man aldrig använda nedersta falsen och placera inte heller något föremål på ugnsbotten då ugnen är igång, då emaljen kan förstöras. Placera alltid kokkärl och stekfat på gallret som medföljer ugnen och som passar till falsarna.
Traditionell ugn
Vrid termostaten till läge mellan 60°C och Max.
Vid den här inställningen kommer värmeelementen över och under att slås på. Detta är den traditionella, klassiska ugnstypen, som blivit ännu effektivare med extrem hög värmefördelning och låg energiförbrukning. Denna traditionella ugn är fortfarande överlägset bäst när det gäller att ugnssteka rätter som innehåller många olika slags ingredienser. Det blir också ett utmärkt resultat när man tillagar rätter av kalv- eller oxkött (stekt kött, ragù, gulasch, vilt, skinka etc.), som ska koka långsamt och som man behöver osa eller tillsätta vatten. Det är dessutom det bästa sättet att baka och för att ugnskoka maträtter i täckta kärl. När man lagar mat i en vanlig ugn kan man bara använda en bakplåt eller ett stekgaller åt gången. I annat fall fördelas värmen ojämnt. Genom att utnyttja falsarna och placera rätten på lagom höjd kan man erhålla bra balans mellan värmen från botten och toppen av ugnen. Välj placering på falsarna beroende på om rätten behöver mer eller mindre värme uppifrån.
Varmluftsbaserad ugn
Vrid termostaten "C" till läge mellan 60°C och Max.
Vid den här inställningen kommer både värmeelementen och varmluftsfläkten att slås på. Eftersom värmen fördelas jämnt i hela ugnen kommer hela maträtten att få samma värme och en jämn stekyta. Med den här inställningen kan man också tillaga flera rätter på samma gång under förutsättning att de ska tillagas i samma temperatur. Högst två galler kan utnyttjas samtidigt, enligt instruktionerna under "Laga mat på mer än ett galler".
Varmluftsbaserad ugn rekommenderas särskilt för gratängrätter eller för rätter som kräver extra lång tillagningstid, som t.ex. lasagne, pastarätter, stekt kyckling och potatis etc. Eftersom värmen fördelas jämnt är det dessutom möjligt att steka på lägre temperatur. Det innebär att mindre vätska försvinner, köttet blir saftigare och steken förlorar mindre i vikt. Varmluftsugnen passar utmärkt för att tillaga fisk. Fisken behöver mindre tillsatser och kan därmed behålla ursprunglig smak och konsistens.
Dessutom kan man utnyttja varmluftsugnen för att snabbt tina upp ljust eller mörkt kött samt bröd genom att sätta värmen på 80°C. För att tina andra typer av maträtter ska man sätta termostaten på 60°C eller endast utnyttja kalluft genom att sätta termostaten på 0°C.
Ugnsvärme uppifrån
Vrid termostaten "C" tillbaka mellan 60°C och Max.
Vid den här inställningen slås endast de övre värmeelementen på. Det kan användas för att bryna maten vid slutet av tillagningen.
Grill /
Vrid termostaten "C" till läge Max.
Vid den här inställningen slås de övre centralt placerade värmeelementen på. Den extremt höga och riktade värmen från grillen tillåter att man bryner ytan på kött- och stekrätter samtidigt som köttsaften bevaras och gör köttet saftigt. Grillen rekommenderas också särskilt för rätter som kräver en hög värme på ytan: biffstek, kalvkött, revbensspjäll, filé, hamburgare etc.
Några exempel på grillrätter finns under kapitlet "Praktiska matlagningstips".
Varmluftsgrill
Vrid termostaten "C" till läge mellan 60°C och 200°C. Vid den här inställningen slås de övre centralt placerade värmeelementen samt varmluftsfläkten på. Den här kombinationen ökar effekten av den allmänna värmestrålningen genom att cirkulera varmluften genom hela ugnen. Det förhindrar att maten blir bränd på ytan samtidigt som värmen kan tränga djupt in i maträtten. Det passar utmärkt för korvrätter, revbensspjäll, lammkotletter, kyckling, fågel, fläskkotlett etc.
Den här inställningen är också utmärkt för stekt fisk och skaldjur etc.
Timer (D) (finns endast på vissa modeller)
När man använder timern måste ljudsignalen aktiveras genom att man vrider knappen "D" medsols ett helt varv och sedan vrider den tillbaka till den tidsinställning som man önskar.
Ugnslampan
Tänd lampan genom att vrida knappen "B" till symbolen
Lampan i ugnen tänds och lyser så länge något värmeelement är påslaget.
Luftkylning
För att kyla ner utsidan på ugnen är vissa modeller utrustade med kylarfläkt som slås på automatiskt när ugnen blir het.
När kylarfläkten är på kan man höra att luft strömmar ut mellan ugnsluckan och manöverpanelen.
Varning: När tillagningen är avslutad fortsätter fläkten att gå tills ugnen är tillräckligt nedkyld.
Hur du sköter din ugn
Innan du rengör ugnen, eller utför underhåll, bör du koppla bort elanslutningen.
För att förlänga ugnens livslängd måste den rengöras regelbundet, och kom ihåg att:
Rengör aldrig med ång- eller högtryckstvätt. - Emalj och rostfritt stål ska tvättas med ljummet vatten.
Tillsätt inte rengöringsmedel med slipande eller frätande ämnen, som kan skada ytorna. Det kan uppstå fläckar på rostfritt stål. Om fläckarna är svåra att få bort ska man använda speciella rengöringsprodukter som finns att köpa i handeln. Efter rengöring bör man skölja och torka noggrant.
- Omedelbart efter användning bör ugnen rengöras invändigt. Medan den fortfarande är varm kan man använda såpa och varmt vatten. Såpan sköljs bort och därefter torkas ugnen noggrant. Undvik att använda frätande rengöringsmedel (till exempel skurmedel etc) eller hård svamp, till exempel kalkborttagning, eftersom dessa kan skada emaljen. Om fett- och smutsfläckar är svåra att få bort ska man använda speciella rengöringsmedel avsedda för ugn och följa instruktionerna på förpackningen.
- Om ugnen är varm under en lång tid kan kondensvatten uppstå. Torka av med en torr trasa.
- En gummilist runt ugnsluckans öppning garanterar att den sluter tätt. Kontrollera regelbundet att listen är intakt. Om nödvändigt rengör den och undvik att använda verktyg eller rengöringsmedel som kan skada gummit. Om listen har blivit skadad kontakta närmaste serviceverkstad. Man bör inte använda ugnen förrän listen är lagad. Beklä aldrig ugnsbotten med aluminiumfolie eftersom värmen, som på så sätt stängs inne, kan göra att tillagningen av maten misslyckas och kan även skada emaljen.
- Rengör ugnsluckans glas utan frätande rengöringsmedel eller hård svamp. Torka med en mjuk trasa.

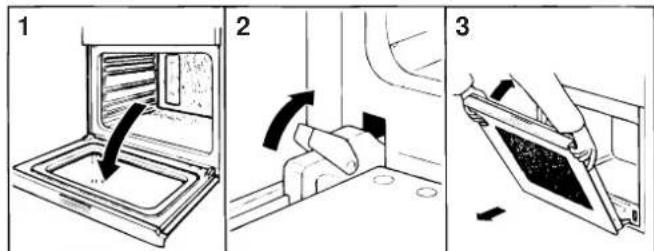

Hur tar man bort ugnsluckan?
För en mer noggrann rengöring kan man ta bort ugnsluckan. Gör så här:
Öppna luckan helt. Lyft upp och vrid de små gångjärnshakarna. Ta tag på båda sidorna om luckan, fäll upp den sakta men inte helt. Dra luckan mot dig så att den lossnar ur sitt läge.
Sätt tillbaka luckan genom att följa ovanstående instruktioner i omvänd ordningsföljd.
Byte av ugnslampa
- Koppla från elanslutningen med hjälp av strömbrytaren som använts vid anslutningen av elledningarna. Eller dra ur kontakten om den är tillgänglig.
- Ta bort glaskåpan över lamphållaren
- Ta bort glödlampan och ersätt den med en glödlampa som tål höga temperaturer (300°C). Typ av lampa:
Spänning: 230/240V
Effekt: 25W
Typ: E14
Sätt tillbaka glaskåpan och koppla tillbaka elanslutningen till ugnen.
Ugnen erbjuder en mängd olika möjligheter för dig att laga mat på bästa tänkbara sätt. Med tiden lär du dig att utnyttja ugnens alla finesser och de följande instruktionerna är bara några tips som kanske är till din hjälp.
Förvärmning
Om ugnen måste förvärmas (vilket ofta är fallet för bakverk som innehåller bakpulver) kan du utnyttja varmluftsfläkten för att snabbt nå upp till önskad temperatur och på så sätt spara energi. Därefter kan du sätta in maten och välja den typ av ugnsvärme som är mest lämplig.
Laga mat på mer än ett galler
Om du måste laga mat på mer än ett galler samtidigt ska du använda ugn med varmluftsfläkt. Det är den enda metoden som tillåter att laga mat på det här sättet.
- Ugnen är utrustad med 5 falsar. När du använder varmluftsfläkten ska du använda två av de tre falsarna i mitten. De lägsta och översta falsarna kommer för nära varmluftsströmmen och därför kan vissa rätter bli brända i det läget.
- En vanlig rekommendation är att använda andra och fjärde falsen nerifrån och placera rätter som kräver högst värme på den andra falsen nerifrån. Om du till exempel tillagar en stek samtidigt med annan mat, kan du placera steken på andra falsen nerifrån och de övriga maträtterna på fjärde falsen nerifrån.
- Om du samtidigt ska tillaga rätter som kräver olika tid och olika temperaturer, kan du välja en temperatur som är mitt emellan de två önskade temperaturerna och placera den rätten som kräver lägst temperatur på den fjärde falsen nerifrån. Den rätt som ska vara inne kortast tid i ugnen tar du ut först.
- Använd bakplåten som dropplåt på nedersta falsen och stekgallret på översta falsen.
Så här används grillen
Denna multifunktionsugn erbjuder 2 olika grillningsmetoder, men endast när luckan är stängd.
Sätt ugnen på grillning och placera maten på tredje eller fjärde falsen nerifrån. Ställ fatet mitt på gallret eftersom endast de centrala värmeelementen aktiveras. Placera dropplåten på den nedersta falsen för att samla upp eventuella droppar av sås eller fett som annars kan hamna på ugnsbotten. När du sätter ugnen på grillning bör du välja högsta läge på termostaten. Givetvis kan du använda lägre temperatur om du vill, vrid bara på termostaten till önskat läge.
När du ska grilla mat snabbt är det mycket effektivt att ställa in ugnen på varmluftsgrill. Spridningen av värmen ger maträtten en fint brynt yta samtidigt som hela rätten värms. Detta uppvärmningssätt kan också användas för att bryna mat i slutet på tillagningen, till exempel för att ge pastarätten en gratängyta.
När du har ugnen på varmluftsgrill ska du placera gallret på andra eller tredje ugnsfalsen nerifrån (se tillagningstabellen). Placera en dropplåt på nedersta falsen för att förhindra att fett och grillolja droppar ned på ugnsbotten och börjar ryka.
Viktigt: Stäng alltid ugnsluckan vid grillning.
På så sätt får du bästa möjliga resultat och sparar energi (ungefär 10%).
När du har ugnen på varmluftsgrill bör du sätta termostaten på 200°C för effektiv grillning, som baseras på infraröd strålning. Givetvis kan du använda lägre temperatur om du vill, vrid bara på termostaten till önskat läge.
Bäst resultat med varmluftsgrill får du därför genom att placera gallret på någon av de lägre falsarna (se tillagningstabellen). Placera en dropplåt på nedersta falsen för att förhindra att fett och grillolja droppar ned på ugnsbotten och börjar ryka.
Bakning
När du bakar ska du alltid sätta in brödet eller kakan i en förvärmd ugn. Vänta tills du är säker på att ugnen uppnått önskad temperatur (den röda lampan "E" släckts). Öppna inte luckan under bakningen, då kan brödet eller kakan sjunka ihop. Bra att veta:
För torrt bakverk
Öka temperaturen med 10°C nästa gång och minska gräddningstiden.
Bakverket sjunker ihop
Använd mindre vätska och sänk temperaturen med 10°C
Bakverket är mörkt ovanpå
Sätt in det längre ned, ställ in en lägre temperatur och förläng gräddningen.
Bra gräddat utanpå men klibbigt inuti
Använd mindre vätska, sänk temperaturen och öka gräddningstiden.
Bakverket fastnar på plåten
Smörj plåten väl och strö över lite mjöl eller använd bakplåtspapper
Jag utnyttjade mer än en nivå (funktionen "ventilerad ugn") och alla bakverken är inte färdiga samtidigt
Baka vid en lägre temperatur.
Det är inte nödvändigt att ta ut alla bakverken vid samma tidpunkt.
Baka pizza
För att uppnå bästa resultat när du bakar pizza ska du använda varmluftsfläkten.
- Förvärm ugnen i minst 10 minuter.
- Använd en lätt aluminiumplåt och placera den på ugnsgallret. Om du använder bakplåten tar det längre tid och pizzan får inte samma krispiga yta.
- Öppna inte ugnsluckan för ofta under bakningen.
- Om pizzan har många lager av ingredienser (tre eller fyra) rekommenderar vi att du lägger mozzarella-ost på toppen efter halva baktiden.
- Om du bakar pizza på två falsar ska du använda andra och fjärde falsen nerifrån vid en temperatur av 220°C. Sätt in pizzorna i ugnen först när du har värmt upp den under minst 10 minuter.
Laga fisk och kött
När du lagar ljust kött, höns eller fisk ska du sätta termostaten på mellan 180°C och 200°C.
Om du vill ha mörkt kött med en vackert brynt yta men saftigt och mört inuti är det en god idé att börja tillagningen vid en hög temperatur (200°C - 220°C) under en kort stund och sedan sänka temperaturen.
Allmänt kan man säga att ju större stek, desto lägre temperatur. Placera köttet på mitten av gallret och placera dropplåten under för att fånga upp fett.
Se till att gallret placeras på falsen mitt i ugnen. Om du vill öka värmen underifrån kan du sänka gallret. För att få en extra välsmakande stek (särskilt anka och vilt) lägg gärna fett eller bacon ovanpå köttet.
| Välj Funktion Maträtt Vikt | (kg) | Placering på fals råknat nerifràn | Föruppvärmnings-tid (minuter) | Inställning termostat | Tillagn-ing-stid (minuter) | |
| 1 Vanlig ugn / | Anka | 1 | 3 | 15 | 200 | 65-75 |
| Kalvstek eller robstiff | 1 | 3 | 15 | 200 | 70-75 | |
| Skinkstek | 1 | 3 | 15 | 200 | 70-80 | |
| Bullar (mindre bakverk) | - | 3 | 15 | 180 | 15-20 | |
| Tärtboitnar | 1 | 3 | 15 | 180 | 30-35 | |
| 2 Varmluftsugn / | Pizza (på 2 falsar) | 1 | 2-4 | 15 | 220 | 15-20 |
| Lasagne | 1 | 3 | 10 | 200 | 30-35 | |
| Lamm | 1 | 2 | 10 | 180 | 50-60 | |
| Stekt kychling + potatis | 1 | 2-4 | 10 | 180 | 60-75 | |
| Fisk | 1 | 2 | 10 | 180 | 30-35 | |
| Fruktkaka | 1 | 2 | 10 | 170 | 40-50 | |
| Petit-chou (på 2 falsar) | 0.5 | 2-4 | 10 | 190 | 20-25 | |
| Småkakor (på 2 falsar) | 0.5 | 2-4 | 10 | 180 | 10-15 | |
| Sockerkaka (på 1 fals) | 0.5 | 2 | 10 | 170 | 15-20 | |
| Sockerkaka (på 2 falsar) | 1.0 | 2-4 | 10 | 170 | 20-25 | |
| Matpajer | 1.5 | 3 | 15 | 200 | 25-30 | |
| 3Överväme / | Bryna maten - 3/4 15 220 | - | ||||
| 4 Grill / | Sjögunga | 1 | 4 | 5 | Max | 8-10 |
| Skaldjur | 1 | 4 | 5 | Max | 6-8 | |
| Torsk | 1 | 4 | 5 | Max | 10 | |
| Stekta grönsaker | 1 | 3/4 | 5 | Max | 10-15 | |
| Kalvstek | 1 | 4 | 5 | Max | 15-20 | |
| Kotlett | 1 | 4 | 5 | Max | 15-20 | |
| Hamburgare | 1 | 4 | 5 | Max | 7-10 | |
| Fisk | 1 | 4 | 5 | Max | 15-20 | |
| Varma smörgäsar | n.° 4 | 4 | 5 | Max | 2-3 | |
| 5 Varmluftsgrill / | Grillad kyckling | 1.5 | 3 | 5 | 200 | 55-60 |
| Skaldjur | 1.5 | 3 | 5 | 200 | 30-35 | |
Observera: Tillagningstiderna är ungefärliga och kan variera beroende på personlig smak. När man lagar mat med grill eller varmluftsgrill måste dropplåten alltid placeras på nedersta falsen.
För att behålla en säker och effektiv ugn rekommenderar vi följande:
- Anlita endast serviceverkstäder som är auktoriserade av tillverkaren. Använd endast reservdelar i original.
- När du ska lyfta och förflytta ugnen bör du alltid använda dig av "handtagen" som finns på sidan av ugnen för att inte personer eller ugnen ska komma till skada.
- Denna ugn är endast avsedd för hushållsbruk och dess funktioner får inte ändras.
- Denna bruksanvisning är endast giltig i de länder vars symbol finns i denna skrift och på ugnens typskylt.
- Säkerheten i det elektriska systemet på denna ugn kan endast garanteras om ugnen är jordad i enlighet med gällande säkerhetsbestämmelser.
- När ugnen är i bruk blir värmeelementen och vissa delar av ugnsluckan extremt heta. Se till att du inte vidrör dem och låt inte barn komma i närheten av ugnen.
Följande är viktigt att tänka på för att undvika olyckor. Skydda barn och förståndshandikappade från:
- Manöverknapparna och ugnen i allmänhet.
- Transportmaterial (plastpåsar, plastmaterial, spik etc).
- Ugnen i bruk. Omedelbart efter användning av ugn eller grill beroende på den värme som alstras.
- Ugnen vid skrotning. När ugnen är uttjänst måste eventuella farliga delar tas om hand på ett säkert sätt.
Följande är viktigt att tänka på:
Vidrör inte ugnen med någon våt kroppsdel - Var inte barfota när du använder ugnen - Dra inte i ugnen eller i elledningen när du vill dra ut sladden ur elkontakten. - Använd inte ugnen på ett felaktigt eller vårdslöst sätt - Blockera inte öppningar för ventilation eller värmeutsläpp - Låt inte sladdar från andra elektriska apparater komma i kontakt med varma delar av ugnen - Utsätt inte ugnen för regn eller direkt solljus - Använd inte ugnen som förvaringsutrymme - Använd inte eldfarliga ämnen i närheten av ugnen - Använd inte adapters, kontakter med flera uttag eller förlängningssladdar - Installation och reparation av ugnen får endast utföras av behörig fackman
Auktoriserad fackman måste anlitas i följande fall:
- Vid installation (tillverkarens installationsanvisningar ska följas)
- När du är tveksam om hur ugnen ska hanteras
- Vid utbyte av elektrisk kontakt om den inte passar till kontakten för elanslutningen
Serviceverkstad som är godkänd av tillverkaren måste anlitas i följande fall:
- Om du är tveksam till om ugnen är i fullgott skick när du packat upp den
- Om elledningen har blivit skadad eller behöver bytas ut
- Om ugnen inte fungerar eller fungerar dåligt. Se till att serviceverkstaden använder reservdelar i original
Bra att veta:
- Använd endast ugnen till matlagning och ingenting annat.
- Kontrollera att ugnen är i fullgott skick efter att du har packat upp den.
- Koppla bort ugnen från elanslutningen om den inte fungerar ordentligt och innan du ska rengöra eller utföra underhåll på ugnen.
- Om ugnen ska stå oanvänd bör man koppla bort ugnen från elanslutningen.
- Använd grytlappar när du ställer in och tar ut mat i ugnen.
- Ta alltid mitt på ugnsluckans handtag, eftersom det kan vara varmt på yttersta delarna av handtaget på grund av eventuellt utströmmande varmluft.
- Se till att alla vred står i läge "0" när ugnen inte är i bruk.
- När ugnen har tjänat ut bör du kapa elkabeln efter att du kopplat ur den från elkontakten.
- Tillverkaren kan inte hållas ansvarig för skador som uppstår på grund av felaktig installation, felaktig, olovlig eller vårdslös användning.
Installation
Installationen ska utföras av behörig fackman i enlighet med de installationsanvisningar som bifogas.
Tillverkaren frånsäger sig allt ansvar för felaktig installation, som kan vålla skada på personer, djur eller egendom.
Viktigt: Elanslutningen till ugnen måste kopplas bort innan reparationsarbete eller underhåll påbörjas.

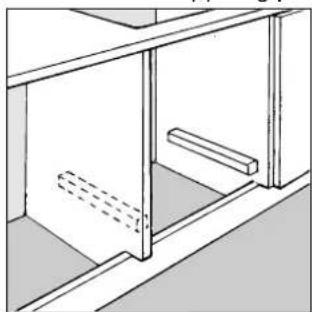

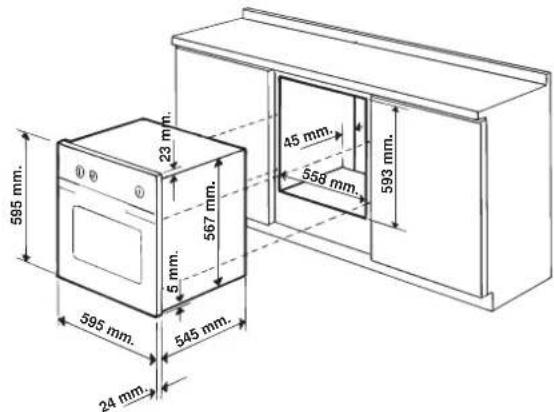

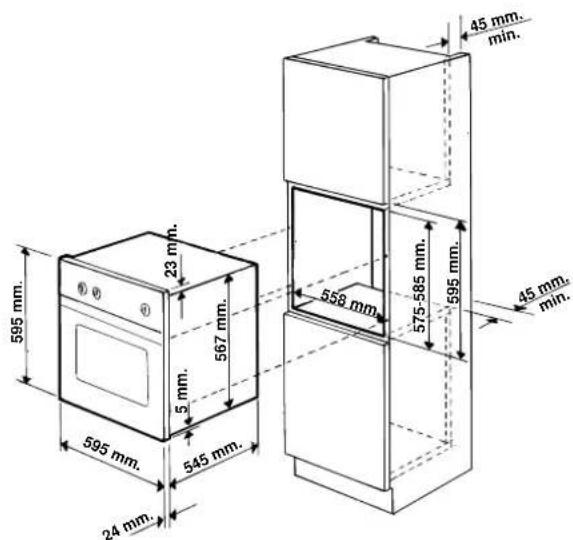

För att säkerställa att inbyggnadsugnen fungerar utan problem måste skåpet som den placeras i vara riktigt konstruerat. På figuren nedan anges måtten för det hål som ska sågas ut i en bänk eller ett väggskåp.
OBS! Installation enligt bestämmelser för förslitning

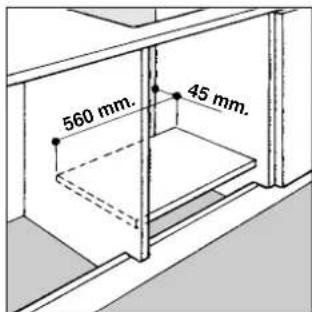

För att säkerställa god ventilation måste skåpets bakre vägg tas bort. Ugnen bör helst monteras så att den vilar på tvärslåar. Om ugnen vilar på en hel, slät skiva måste man lämna en öppning på minst 45× 560\ mm
Väggarna på intilliggande skåp måste vara av värmetåligt material. Skåp med exteriör i faner måste vara limmade med lim som tål temperaturer upp till 100°C

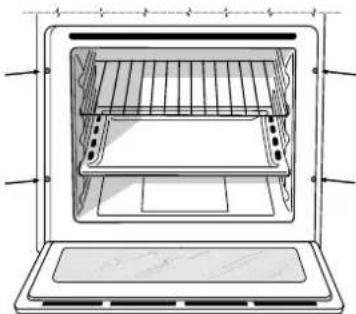

I enlighet med gällande säkerhetsbestämmelser får det inte finnas möjlighet att komma i kontakt med elektriska delar i ugnen sedan den installerats.
Alla delar som svarar för att ugnen fungerar säkert får endast vara åtkomliga med hjälp av ett verktyg.
Ugnen skruvas fast i skåpet med 4 skruvar. Öppna ugnsluckan och fäst skruvarna genom fyra hål i ugnens ram.
Elektrisk anslutning
Ugnar som utrustats med en trepolig anslutningskabel är avsedda för växelström. Spänning och frekvens anges på typskylten (placerad på ugnen) och i monteringsanvisningarna. Jordkabeln är gul-grön.
Elanslutning

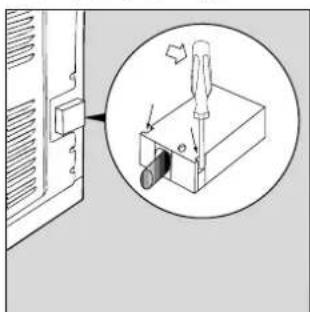

Öppna locket till elanslutningen:
- Använd en skruvmejsel och tryck ner klämmorna på sidan av locket.
- Dra bort locket till elanslutningen. Så här ansluts elledningen:

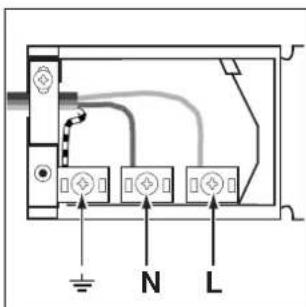

- Ta bort skruven som klämmer fast ledningen och ta bort de tre kontaktskruvarna L-N- .
- Fäst ledningarna under skruvhuvudena enligt följande färgschema: Blå (N), Brun (L), Gul-Grön.
- Fäst anslutningskabeln med klämman och stäng locket till elanslutningen.
Anslut elkabeln till nätet.
Montera en elkontakt som motsvarar belastningen enligt typskylten. Om elkabeln kopplas direkt till nätet ska en allpolig säkerhetsbrytare inmonteras, försedd med en kontaktoppning på minst 3 mm mellan ugnen och nätanslutningen. Den allpoliga säkerhetsbrytaren ska anpassas efter belastningskraven och ska utföras i enlighet med gällande förordning (jordkabeln får inte brytas av säkerhetsbrytaren).
Elanslutningskabeln ska monteras så att inte någon del av kabeln utsätts för högre temperatur än 50 °C.
Innan elanslutningen slutförs iaktta följande:
- Elsäkerheten hos ugnen kan endast garanteras om den jordade anslutningen är utförd på rätt sätt och i enlighet med gällande säkerhetsbestämmelser.
Försäkra dig alltid om att den jordade anslutningen är korrekt utförd. Om du är tveksam, be behörig fackman kontrollera elsystemet. Tillverkaren frånsäger sig allt ansvar för skador som kan uppstå på grund av att elsystemet inte har jordats på rätt sätt.
- Innan ugnen ansluts till elnätet ska du kontrollera att specifikationerna på typskylten (finns på ugnen och/eller förpackningen) överensstämmer med elsystemet i ditt hem.
- Kontrollera att kapaciteten hos elsystemet och vägguttag klarar ugnens maxeffekt, enligt anvisningarna på typskylten. Om du är tveksam kontakta en behörig fackman.
- Om väggkontakt och ugnens stickkontakt inte passar, måste väggkontakten bytas ut av en behörig fackman. Denne måste också tillse att tvärsnittet på kablarna till vägguttaget motsvarar effekten för ugnen. Adapters, kontakter med flera uttag och/eller förlängningssladdar bör inte användas. Om man måste använda något av detta, se till att bara använda adapters, kontakter eller förlängningssladdar som uppfyller gällande säkerhetsbestämmelser. Överskrid aldrig max strömkapacitet som anges på adapter, kontakt eller förlängningssladd, eller max effekt som anges på kontakt med flera uttag. Stickkontakt och vägguttag måste vara lättåtkomliga.
Tekniska data
Ugnens innermått:
Bredd 43,5 cm
Djup 43,5 cm
Höjd 32 cm
Ugnens nyttovolym
60 liter
ENERGIMÄRKNING
Direktiv 2002/40/EC för beteckning på elektriska ugnar. Norm EN 50304
Energiförbrukning för naturlig värmestrålning
uppvärmningsmetod: Vanlig ugn
värmestrålningsklass
Uppvärmningsmetod:
Varmluft
Modeller utan luftkylning:
Energiförbrukning för naturlig värmestrålning
Uppvärmningsmetod: Varmluft
Värmestrålningsklass
Uppvärmningsmetod:
Vanlig ugn
Spänning och frekvens:
230V~50/60Hz 2250W
Denna apparat överensstämmer med följande EU-direktiv
- 75/23/CEE utfärdat 19/02/73 (Lågspänning) och efterföljande modifieringar.
- 89/336/CEE utfärdat 03/05/89 (Elektromagnetisk kompatibilitet) och efterföljande modifieringar. -93/68/CEE utfärdat 22/07/93 och efterföljande modifieringar.
-2002/96/EC
Det europeiska direktivet 2002/96/EC gällande Waste Electrical and Electronic Equipment (WEEE - hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas in separat för att optimera materialåtervinningen samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat.
Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.
- BESKRIVNING AV UGNEN
- TRADITIONELL UGN
- VARMLUFTSBASERAD UGN
- UGNSVÄRME UPPIFRÅN
- GRILL
- VARMLUFTSGRILL
- TIMER (D) (FINNS ENDAST PÅ VISSA MODELLER)
- UGNSLAMPAN
- LUFTKYLNING
- HUR DU SKÖTER DIN UGN
- HUR TAR MAN BORT UGNSLUCKAN
- BYTE AV UGNSLAMPA
- FÖRVÄRMNING
- LAGA MAT PÅ MER ÄN ETT GALLER
- SÅ HÄR ANVÄNDS GRILLEN
- VIKTIGT: STÄNG ALLTID UGNSLUCKAN VID GRILLNING
- BAKNING
- FÖR TORRT BAKVERK
- BAKVERKET SJUNKER IHOP
- BAKVERKET ÄR MÖRKT OVANPÅ
- BRA GRÄDDAT UTANPÅ MEN KLIBBIGT INUTI
- BAKVERKET FASTNAR PÅ PLÅTEN
- JAG UTNYTTJADE MER ÄN EN NIVÅ (FUNKTIONEN "VENTILERAD UGN") OCH ALLA BAKVERKEN ÄR INTE FÄRDIGA SAMTIDIGT
- BAKA PIZZA
- LAGA FISK OCH KÖTT
- FÖLJANDE ÄR VIKTIGT ATT TÄNKA PÅ FÖR ATT UNDVIKA OLYCKOR. SKYDDA BARN OCH FÖRSTÅNDSHANDIKAPPADE FRÅN
- FÖLJANDE ÄR VIKTIGT ATT TÄNKA PÅ
- SERVICEVERKSTAD SOM ÄR GODKÄND AV TILLVERKAREN MÅSTE ANLITAS I FÖLJANDE FALL
- BRA ATT VETA
- INSTALLATION
- INSTALLATIONEN SKA UTFÖRAS AV BEHÖRIG FACKMAN I ENLIGHET MED DE INSTALLATIONSANVISNINGAR SOM BIFOGAS
- ELEKTRISK ANSLUTNING
- ELANSLUTNING
- ANSLUT ELKABELN TILL NÄTET
- TEKNISKA DATA
- ENERGIMÄRKNING
- MODELLER UTAN LUFTKYLNING
Märke : INDESIT
Modell : FM 10.B
Kategori : Spis
