FM 10.B - Cucina INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina elettrica da incasso
Marca	Indesit
Modello	FM 10.B
Dimensioni utili del forno (L x P x A)	43,5 x 43,5 x 32 cm
Volume utile del forno	60 L
Alimentazione elettrica	230 V ~ 50/60 Hz - 2250 W
Numero di funzioni di cottura	5 modalità: statico, ventilato, resistenza di volta, grill, grill ventilato
Timer	Sì (su alcuni modelli)
Illuminazione interna	Sì, lampadina 25 W, attacco E14, 230/240 V
Porta rimovibile	Sì, per pulizia facile
Materiale esterno	Smalto o acciaio inox (a seconda del modello)
Pulizia	Interno: acqua calda e detergente delicato; esterno: acqua tiepida senza abrasivi
Ventilatore di raffreddamento	Sì (su alcuni modelli)

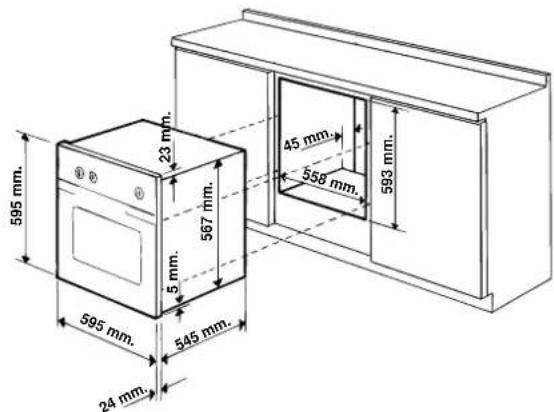

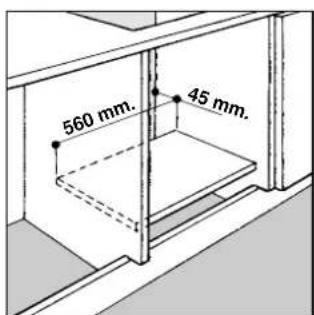

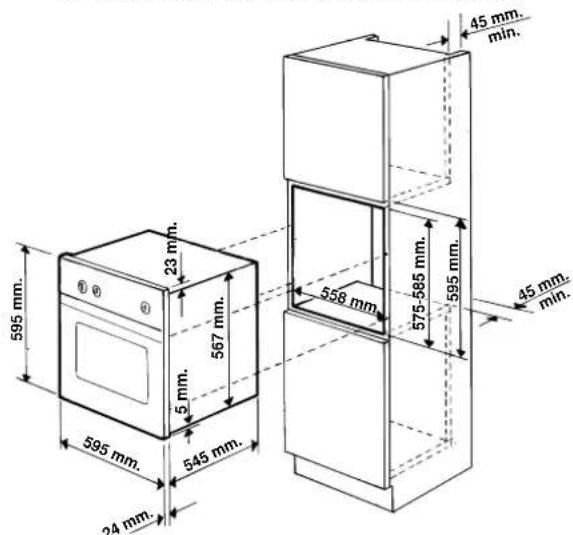

Dimensioni del vano di incasso	Vedi manuale per dettagli (apertura posteriore minima 45 x 560 mm)
Consumo energetico (statico)	Conforme alla direttiva 2002/40/CE
Consumo energetico (ventilato)	Conforme alla direttiva 2002/40/CE
Sicurezza	Messa a terra obbligatoria, spegnimento automatico, protezione bambini
Ricambi	Disponibili presso i centri autorizzati
Riparabilità	Rivolgersi a un professionista qualificato

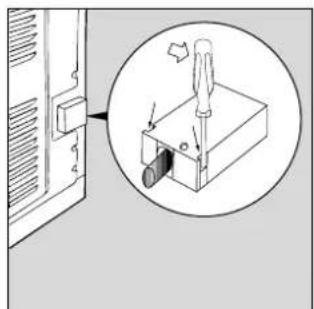

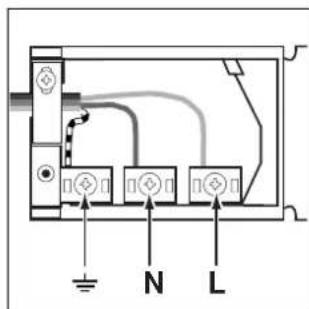

Collegamento elettrico	Targhetta caratteristiche: 230 V, cavo tripolare con terra

Domande frequenti - FM 10.B INDESIT

Quali sono le modalità di cottura disponibili sulla cucina Indesit FM 10.B?

La cucina Indesit FM 10.B offre 5 modalità di cottura: statico (calore di volta e di fondo), ventilato (calore uniforme con turbina), resistenza di volta (calore dall'alto), grill (resistenza centrale alta) e grill ventilato (grill con ventilazione per una cottura omogenea).

Come pulire l'interno del forno?

Pulire l'interno del forno preferibilmente dopo ogni utilizzo, quando è ancora tiepido, con acqua calda e un detergente delicato. Sciacquare e asciugare con un panno morbido. Evitare prodotti abrasivi, spugne abrasive e acidi che potrebbero danneggiare lo smalto.

È possibile rimuovere la porta del forno per una pulizia approfondita?

Sì, la porta del forno è rimovibile. Aprirla completamente, sollevare e ruotare le leve sulle due cerniere, poi richiuderla lentamente e tirarla verso di sé per estrarla dal suo alloggiamento. Rimontarla seguendo i passaggi inversi.

Qual è la potenza e la tensione elettrica dell'apparecchio?

L'apparecchio funziona con una tensione di 230 V con una frequenza di 50/60 Hz e una potenza massima di 2250 W. Deve essere collegato a un impianto di messa a terra conforme.

Come cambiare la lampadina dell'illuminazione del forno?

Scollegare l'apparecchio. Svitare il coperchio in vetro del portalampada, quindi svitare la lampadina difettosa. Sostituirla con una lampadina resistente a 300°C (25 W, attacco E14, 230/240 V). Rimontare il coperchio e ricollegare l'apparecchio.

Quali tipi di piatti posso cucinare in modalità statica?

La modalità statica (tradizionale) è ideale per stufati, arrosti, torte e gratin. È particolarmente adatta per ricette che richiedono una cottura lenta e uniforme, come manzo brasato, selvaggina o piatti in casseruola.

Come utilizzare correttamente il grill ventilato?

Per il grill ventilato, impostare il selettore delle funzioni sul simbolo corrispondente e il termostato tra 60°C e 200°C (consigliato 200°C). Posizionare la griglia sul 2° o 3° ripiano e la leccarda sul 1° ripiano per raccogliere i grassi. La porta del forno deve rimanere chiusa.

Quali sono i consigli per cuocere una pizza al forno?

Utilizzare la modalità ventilato. Preriscaldare il forno per almeno 10 minuti a 220°C. Mettere la pizza in un leggero piatto di alluminio direttamente sulla griglia. Non aprire la porta troppo spesso. Per pizze ben condite, aggiungere la mozzarella a metà cottura.

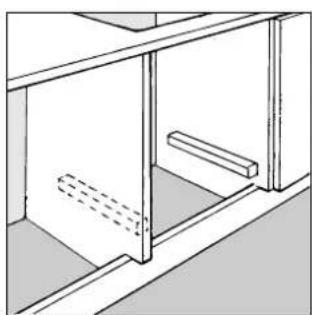

Come procedere all'installazione della cucina?

L'installazione deve essere effettuata da un professionista qualificato. Rispettare le dimensioni del vano di incasso (ritiro della parete posteriore per aerazione). L'apparecchio deve essere collegato a una messa a terra efficace. Utilizzare un interruttore onnipolare con un'apertura di contatto di almeno 3 mm.

Cosa fare in caso di guasto o malfunzionamento?

Rivolgersi esclusivamente a un centro di assistenza tecnica autorizzato da Indesit. Esigere l'utilizzo di ricambi originali. Non tentare di riparare l'apparecchio da soli, ciò potrebbe annullare la garanzia e presentare un rischio per la sicurezza.

MANUALE UTENTE FM 10.B INDESIT

Nuovo Forno da incasso "Multifunzione"

La ringraziamo per aver scelto un prodotto Indesit, sicuro e davvero facile da usare. Per conoscerlo, utilizzarlo al meglio e a lungo, le consigliamo, prima di utilizzare l'apparecchio, di leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare con cura questo libretto per eventuali consultazioni future. Grazie.

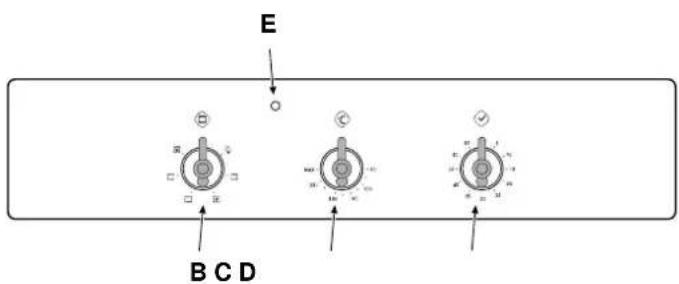

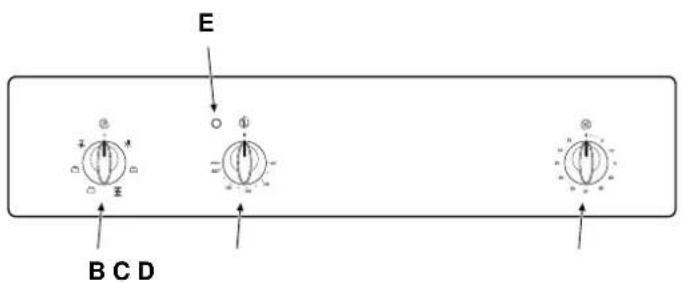

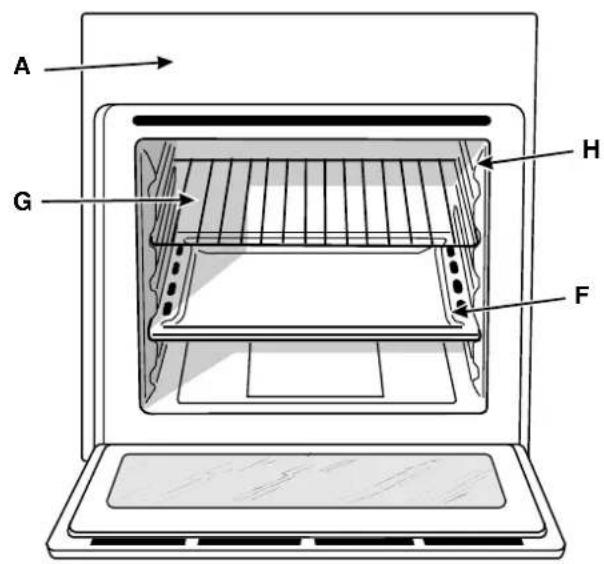

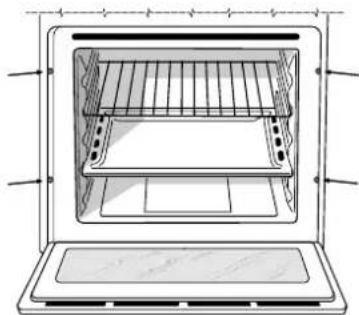

Visto da vicino

A. Cruscotto comandi B. Manopola di selezione funzioni di cottura C. Manopola per la temperatura di cottura D. Manopola del contaminuti (presente solo su alcuni modelli) E. Spia di funzionamento del forno (presente solo su alcuni modelli) - Se accesa indica la fase di riscaldamento fino alla temperatura impostata

F. Leccarda o piano di cottura G. Griglia ripiano del forno H. Guide di scorrimento di leccarde e griglie

Come utilizzarlo

Il forno multifunzione riunisce in un unico apparecchio i pregi dei tradizionali forni a convezione naturale: "statici" a quelli dei moderni forni a convezione forzata: "ventilati". E' un apparecchio estremamente versatile che permette di scegliere in modo facile e sicuro fra 5 diversi metodi di cottura. La selezione delle diverse funzioni offerte si ottiene agendo sulle manopole di selezione "B" e del termostato "C" presenti sul cruscotto.

Attenzione: Alla prima accensione consigliamo di far funzionare il forno a vuoto per circa mezz'ora con il termostato al massimo e a porta chiusa. Quindi trascorso tale tempo spegnerlo, aprire la porta ed areare il locale. L'odore che talvolta si avverte durante questa operazione è dovuto all'evaporazione delle sostanze usate per proteggere il forno durante l'intervallo di tempo che intercorre tra la produzione e l'installazione del prodotto.

Attenzione: Utilizzare il primo ripiano dal basso, posizionandoci la leccarda in dotazione per raccogliere sughi e/o grassi, solamente nel caso di cotture al grill o con girarrosto (presente solo su alcuni modelli). Per le altre cotture non utilizzare mai il primo ripiano dal basso e non appoggiare mai oggetti sul fondo del forno mentre state cuocendo perché potreste causare danni allo smalto. Porre sempre i Vostri recipienti di cottura (pirofile, pellicole di alluminio, ecc. ecc.) sulla griglia in dotazione con l'apparecchio, appositamente inserita nelle guide del forno.

Forno Statico / Posizione manopola termostato "C": Tra 60°C e Max.

In questa posizione si accendono i due elementi riscaldanti inferiore e superiore. È il classico forno della nonna che è stato però portato ad un eccezionale livello di distribuzione della temperatura e di contenimento dei consumi. Il forno statico resta insuperato nei casi in cui si debbano cucinare piatti i cui ingredienti risultano composti da due o più elementi che concorrono a formare un piatto unico come ad esempio: cavoli con costine di maiale, baccalà alla spagnola, stoccafisso all'anconetana, teneroni di vitello con riso etc... Ottimi risultati si ottengono nella preparazione di piatti a base di carni di manzo o vitello quali: brasati, spezzatini, gulasch, carni di selvaggina, cosciotto e lombo di maiale etc... che necessitano di cottura lenta con costante aggiunta di liquidi. Resta comunque il miglior sistema di cottura per i dolci, per la frutta e per le cotture con recipienti coperti specifici per le cotture al forno. Nella cottura al forno statico utilizzate un solo ripiano, in quanto su più ripiani si avrebbe una cattiva distribuzione della temperatura. Usando i diversi ripiani a disposizione potrete bilanciare la quantità di calore tra la parte superiore ed inferiore. Se la cottura necessita di maggior calore dal basso o dall'alto, utilizzate rispettivamente i ripiani inferiori o superiori.

Forno Ventilato

Posizione manopola del termostato "C": Tra 60°C e Max.

Si attivano gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante ed uniforme in tutto il forno, l'aria cuoce e rosola il cibo in modo uniforme in tutti i punti. Potete cuocere contemporaneamente anche piatti diversi tra loro, purché le temperature di cottura siano simili. È possibile utilizzare fino ad un massimo di 2 ripiani contemporaneamente seguendo le avvertenze riportate nel paragrafo "Cottura contemporanea su più ripiani".

tranche diverse tra loro, purché le temperature di cottura siano simili. È possibile utilizzare fino a un massimo di 2 ripiani contemporaneamente, seguendo le avvertenze riportate nel paragrafo "Cottura contemporanea su più ripiani".

Questa funzione è particolarmente indicata per piatti che necessitano di gratinatura o per piatti che necessitano di cottura abbastanza lunga, ad esempio: lasagne, maccheroni pasticciati, pollo e patate arrosto, ecc. Notevoli vantaggi si ottengono nella cottura degli arrosti di carne, in quanto la migliore distribuzione della temperatura consente di utilizzare temperature più basse che riducono la dispersione degli umori, mantenendo la carne più morbida con minor calo di peso. Il ventilato è particolarmente apprezzato per la cottura dei pesci, che possono essere cucinati con pochissima aggiunta di condimenti, mantenendo così inalterato l'aspetto e il sapore.

Dessert: risultati sicuri si ottengono cuocendo torte lievitate.

La funzione "ventilato" può anche essere usata per uno scongelamento rapido di carne bianca o rossa, pane, impostando una temperatura di 80°C. Per scongelare cibi più delicati potete impostare 60°C o usare la sola circolazione di aria fredda impostando la manopola del termostato a 0°C.

Forno "sopra"

Posizione manopola termostato "C": Tra 60°C e Max.

Si accende l'elemento riscaldante superiore.

Questa funzione è consigliata per ritocchi di cottura.

Grill

Posizione manopola termostato "C": Max.

Si accende l'elemento riscaldante superiore centrale.

La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc...

Alcuni esempi di utilizzo sono riportati al paragrafo "Consigli pratici per la cottura".

Grill Ventilato

Posizione manopola termostato "C": Tra 60°C e 200°C. Si accende l'elemento riscaldante superiore centrale e si mette in funzione la ventola. Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Risultati eccellenti si ottengono utilizzando il grill ventilato per spiedini misti di carne e verdura, salsicce, costine di maiale, costolette di agnello, pollo alla diavola, quaglie alla salvia, filetto di maiale etc...

Fra i pesci il grill ventilato è insuperabile nella cottura di tranci di cernia, di tonno, di pesce spada, seppioline ripiene etc...

Il contaminuti (solo su alcuni modelli)

Per utilizzare il contaminuti occorre caricare la suoneria ruotando la manopola "D" di un giro quasi completo in senso orario; quindi, tornando indietro, impostare il tempo desiderato facendo coincidere con il riferimento fisso del frontalino il numero corrispondente ai minuti prefissati.

La luce forno

Si accende ruotando la manopola "B" sul simbolo. Illumina il forno e resta accesa quando sia messo in funzione un qualsivoglia elemento elettrico riscaldante del forno.

Ventilazione di raffreddamento

Al fine di ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento che si attiva automaticamente a forno caldo.

Quando la ventola è in funzione è possibile sentire un getto d'aria che esce tra frontalino e porta forno.

Nota: A fine cottura la ventola rimane attiva finché il forno non sia sufficientemente freddo.

Come tenerlo in forma

Prima di ogni operazione, disconnettere l'apparecchio dall'alimentazione elettrica.

Per una lunga durata del forno è indispensabile eseguire frequentemente una accurata pulizia generale, tenendo presente che:

- Per la pulizia non utilizzare apparecchi a vapore. - Le parti esterne smaltate o inox vanno lavate con acqua tiepida, senza usare polveri abrasive e sostanze corrosive che potrebbero rovinarle. L'acciaio inox può rimanere macchiato. Se le macchie sono difficili da asportare, usare prodotti specifici normalmente in commercio. Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. - L'interno del forno va pulito, preferibilmente subito dopo l'uso, quando è ancora tiepido, usando acqua calda e detersivo, risciacquando e asciugando poi accuratamente con un panno morbido. Evitare l'uso di detersivi abrasivi (ad esempio le polveri, ecc...) e di spugne abrasive per piatti oppure acidi (ad esempio anticalcare, ecc...), perché potrebbero rovinare lo smalto. Se lo sporco è particolarmente duro da togliere, usare un prodotto specifico per la pulizia del forno, secondo le istruzioni riportate sulla confezione. - Se usate il forno per un tempo prolungato, ci potrebbe essere formazione di condensa. Asciugatela usando un panno morbido. - Attorno all'apertura del forno, una guarnizione in gomma garantisce il suo corretto funzionamento. Controllate quindi periodicamente lo stato di questa guarnizione. Se necessario pulitela evitando di usare prodotti o oggetti abrasivi. In caso risulti danneggiata, rivolgetevi al Centro Assistenza più vicino. E' consigliabile non usare il forno fino all'avvenuta riparazione. - Non rivestite mai il fondo forno con fogli di alluminio, poiché l'accumulo di calore seguente comprometterebbe la cottura danneggiando anche lo smalto. - Pulire il vetro della porta forno utilizzando prodotti e spugne non abrasive ed asciugare con un panno morbido.

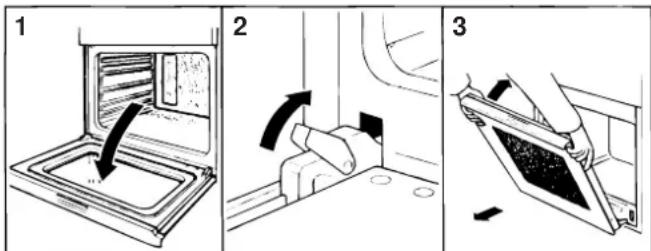

Come togliere la porta forno

Per una pulizia più accurata è possibile togliere la porta del forno. Procedere nel seguente modo:

• Aprite completamente la porta;
• Alzate e ruotate le levette poste sulle due cerniere;
• Afferrate la porta ai due lati esterni, richiudetela lentamente ma non completamente;
• Tirate la porta verso di voi estraendola dalla sua sede;

Rimontare la porta secondo il procedimento sopra descritto in senso contrario.

Sostituzione della lampada nel vano forno

• Togliere l'alimentazione al forno tramite l'interruttore omnipolare utilizzato per il collegamento del forno all'impianto elettrico, o scollegare la spina, se accessibile;
• Svitare il coperchio in vetro del portalampada;
• Svitare la lampada e sostituirla con una resistente ad alta temperatura (300°C) con le seguenti caratteristiche:
• Tensione 230/240 V
• Potenza 25W
• Attacco E14
• Rimontare il coperchio in vetro e ridare alimentazione al forno.

Consigli pratici per la cottura

Il forno mette a vostra disposizione una vasta gamma di possibilità che consentono di cuocere gli alimenti nella maniera migliore. Con il tempo potrete sfruttare al meglio questo versatile apparecchio di cottura, pertanto le note riportate di seguito sono solamente delle indicazioni di massima che potrete ampliare con la vostra esperienza personale.

Preriscaldamento

Nel caso in cui sia necessario preriscaldare il forno, in linea di massima tutte le volte in cui si cuociano cibi lievitati, è possibile utilizzare la funzione "ventilato" che consente di raggiungere la temperatura desiderata in breve tempo e con consumi ridotti.

Una volta informato, si può passare alla funzione di cottura più indicata.

Cottura contemporanea su più ripiani

Se dovete cuocere su due ripiani, utilizzate solamente la funzione "ventilato" che è l'unica che consente tale possibilità.

• Il forno è dotato di 5 ripiani. Nella cottura ventilata utilizzate due dei tre ripiani centrali: il primo in basso e l'ultimo in alto sono investiti direttamente dall'aria calda che potrebbe provocare delle bruciature sui cibi delicati. Normalmente utilizzate il 2° ed il 4° ripiano dal basso, inserendo nel 2° ripiano i cibi che richiedono maggior calore. Ad esempio, nel caso della cottura di arrosti di carne contemporaneamente ad altri cibi, inserite l'arrosto al 2° ripiano, lasciando il 4° a cibi più delicati.
• Nella cottura contemporanea di cibi che hanno tempi e temperature di cottura diversi, impostate una temperatura intermedia tra le due, informate il cibo più delicato al 4° ripiano ed estraete dal forno prima l'alimento con tempo di cottura più breve. Utilizzate la leccarda al ripiano inferiore e la griglia a quello superiore.

Utilizzo del grill

Il forno multifunzione mette a vostra disposizione 2 diverse possibilità di grigliare solo ed esclusivamente con la porta forno chiusa.

Utilizzate la funzione "grill" posizionando il cibo al centro della griglia (posta al 3° o 4° ripiano partendo dal basso), dato che risulta accesa solamente la parte centrale della resistenza superiore.

Utilizzare il primo ripiano dal basso, posizionandoci la leccarda in dotazione per raccogliere sughi e/o grassi.

Quando si utilizza tale funzione, si raccomanda di impostare il termostato al massimo. Questo, però, non significa che non si possano utilizzare temperature inferiori, semplicemente regolando la manopola del termostato sulla temperatura desiderata.

La posizione "grill ventilato" è utilissima per grigliature veloci: si distribuisce il calore emesso dal grill consentendo contemporaneamente alla doratura superficiale anche una cottura nella parte inferiore.

Potete anche usarla nella parte finale della cottura dei cibi che abbiano bisogno di doratura superficiale, ad esempio è l'ideale per dorare la pasta al forno a fine cottura.

Nell'utilizzo di tale funzione, disponete la griglia sul 2° o 3°

ripiano partendo dal basso (vedi tabella cottura); dopodiché, per raccogliere i grassi ed evitare la formazione di fumo, disponete una leccarda nel 1° ripiano dal basso. Importante: effettuare la cottura al grill con porta del forno chiusa, così da ottenere migliori risultati ed un sensibile risparmio di energia (10% circa).

Quando si utilizza tale funzione, si raccomanda di impostare il termostato a 200 °C, perché questa è la condizione di rendimento ottimale, che si basa sull'irraggiamento ai raggi infrarossi. Questo, però, non significa che non si possano utilizzare temperature inferiori, semplicemente regolando la manopola del termostato sulla temperatura desiderata.

Pertanto i migliori risultati nell'utilizzo delle funzioni grill si ottengono disponendo la griglia sugli ultimi ripiani partendo dal basso (vedi tabella cottura); dopodiché, per raccogliere i grassi ed evitare la formazione di fumo, disponete la leccarda in dotazione nel primo ripiano dal basso.

Cottura dei dolci

Nella cottura dei dolci, informate sempre a forno caldo; attendete la fine del preriscaldamento, indicata dallo spegnimento della spia rossa "E". Non aprite la porta durante la cottura, per evitare un abbassamento del dolce. In generale:

Dolce troppo secco

La prossima volta impostate una temperatura di10°C superiore e riducete il tempo di cottura.

Dolce si abbassa

Usate meno liquido o abbassate la temperatura di 10°C.

Dolce scuro superiormente

Inseritelo ad altezza inferiore, impostate una temperatura più bassa e prolongate la cottura.

Buona cottura esterna, ma interno colloso

Usate meno liquido, riducete la temperature, aumento il tempo di cottura.

Dolce non si stacca dallo stampo

Ungete bene lo stampo e cospargeteloanche con un pò di farina oppure utilizzate carta forno.

Ho cotto su più ripiani (nella funzione "ventilato") e non tutti sono allo stesso avanzamento di cottura

Impostate una temperatura inferiore. Non necessariamente ripiani inserti contemporaneamente debbono essere tolti insieme.

Cottura della pizza

Per una buona cottura della pizza utilizzate la funzione

“ventilato”:

• Preriscaldare il forno per almeno 10 minuti.
• Utilizzare una teglia in alluminio leggero appoggiandola sulla griglia in dotazione. Utilizzando la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.
• Non aprite frequentemente il forno durante la cottura.
• Nel caso di pizze molto farcite (capricciosa, quattro stagioni) è consigliabile inserire la mozzarella a metà cottura.
• Nella cottura della pizza su due ripiani, utilizzate il 2° ed il 4° con temperature di 220 °C ed informate dopo aver preriscaldato per almeno 10 minuti.

Cottura del pesce e della carne

Per le carni bianche, i volatili ed il pesce utilizzate temperature da 180 °C a 200 °C.

Per le carni rosse che si vogliono ben cotte all'esterno conservando all'interno il sugo, è bene utilizzare una temperatura iniziale alta (200 °C - 220 °C) per breve tempo, per poi diminuirla successivamente.

In generale, più grosso è l'arrosto, più bassa dovrà essere la temperatura e più lungo il tempo di cottura. Ponete la carne da cuocere al centro della griglia e inserite sotto la griglia la leccarda per raccogliere i grassi.

Inserite la griglia in modo che il cibo si trovi al centro del forno. Se volete più calore da quello, utilizzate i ripiani più bassi. Per ottenere arrosti saporiti (in particolare anatra e selvaggina) bardate la carne con lardo o pancetta e posizionatela in modo che sia nella parte superiore.

Posizione manipola selezione	Cibo da cucinare Peso	(Kg)	Posizione di cottura ripiani dal basso	Tempo di pre-riscaldamento (minuti)	Posizione manopola termostato	Tempo di cottura (minuti)
1 Statico /	Anatra	1	3	15	200	65-75
	Arrostó di vitello o	1	3	15	200	70-75
	manzo	1	3	15	200	70-80
	Arrostó di maiale	-	3	15	180	15-20
	Biscotti (di frolla)	1	3	15	180	30-35
	Crostate
2 Ventilato /	Pizza (su 2 ripiani)	1	2-4	15	220	15-20
	Lasagne	1	3	10	200	30-35
	Agnello	1	2	10	180	50-60
	Pollo arrosto + patate	1	2-4	10	180	60-75
	Sgombro	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Bignè (su 2 ripiani)	0.5	2-4	10	190	20-25
	Biscotti(su 2 ripiani)	0.5	2-4	10	180	10-15
	Pan di spagna (su 1 ripiano)	0.5	2	10	170	15-20
	Pan di spagna(su 2 ripiani)	1.0	2-4	10	170	20-25
	Torte salute	1.5	3	15	200	25-30
3 Forno Sopra /	Ritocchi di cottura - 3/4 15	220 -
4 Grill /	Sogliole e seppie	1	4	5	Max	8-10
	Spiedini di calamari e gamberi	1	4	5	Max	6-8
	Filetto di merluzzo	1	4	5	Max	10
	Verdure alla griglia	1	3/4	5	Max	10-15
	Bistecca di vitello	1	4	5	Max	15-20
	Cotolette	1	4	5	Max	15-20
	Hamburger	1	4	5	Max	7-10
	Sgombrì	1	4	5	Max	15-20
	Toast	n.° 4	4	5	Max	2-3
5 Grill ventilato /	Pollo alla griglia	1.5	3	5	200	55-60
	Seppie	1.5	3	5	200	30-35

NB: i tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill o grill ventilato, la leccarda va posta sempre al 1° ripiano a partire dal basso.

La sicurezza una buona abitudine

Per garantire l'efficienza e la sicurezza di questo elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati
• richiedete sempre l'utilizzo di parti di ricambio originali
• Per movimentare l'apparecchio, onde evitare danni a persone e al prodotto stesso, servirsi sempre delle apposite maniglie ricavate sulle fiancate del forno. L'apparecchio è concepito per uso non professionale nelle abitazioni e le sue caratteristiche non vanno modificate.
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficiente impianto di messa a terra come previsto dalle vigenti norme di sicurezza.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambini a distanza.

Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con:

• i comandi e l'apparecchio in genere;
• gli imballaggi (sacchetti, polistirolo, chiodi ecc.);
• l'apparecchio, durante e subito dopo il funzionamento del forno e del grill, visto il surriscaldamento;
• l'apparecchio inutilizzato (in quel caso vanno rese innocue le parti che potrebbero essere pericolose).

Vanno evitate le seguenti operazioni:

• toccare l'apparecchio con parti del corpo umide;
• l'uso quando si è a piedi nudi;
• tirare l'apparecchio o il cavo di alimentazione per staccarlo dalla presa di corrente;
• operazioni improprie e pericolose;
• ostruire le aperture di ventilazione o smaltimento calore;
• che il cavo di alimentazione di piccoli elettrodomestici finisca su parti calde dell'apparecchio;
• l'esposizione ad agenti atmosferici (pioggia, sole);
• l'utilizzo del forno come ripostiglio;
• l'utilizzo di liquidi infiammabili nei pressi;
• l'impiego di adattatori, prese multiple e/o prolunghe;
• tentativi di installazione o riparazione perché l'intervento di personale qualificato.

Occorre assolutamente rivolgersi a personale qualificato nei seguenti casi:

• installazione (secondo le istruzioni del costruttore);
• quando si hanno dubbi sul funzionamento;
• sostituzione della presa in caso di incompatibilità con la spina dell'apparecchio.

Occorre rivolgersi a centri di assistenza autorizzati dal costruttore nei seguenti casi:

• in caso di dubbio sull'integrità dell'apparecchio dopo aver tolto l'imballaggio;
• danneggiamento o sostituzione del cavo di alimentazione;
• in caso di guasto o cattivo funzionamento, richiedendo i ricambi originali.

È opportuno effettuare le seguenti operazioni:

• solo la cottura dei cibi evitando altre operazioni;
• verificare l'integrità dopo aver tolto l'imballaggio;
• disconnettere l'apparecchio alla rete di alimentazione elettrica in caso di cattivo funzionamento e prima di qualsiasi operazione di pulizia o manutenzione;
• quando inutilizzato, disinserire l'apparecchio alla rete elettrica e chiudere il rubinetto del gas (se previsto); - utilizzare guanti da forno per inserire o estrarre recipienti;
• Impugnare sempre la maniglia della porta al centro, dato che all'estremità potrebbe essere più calda a causa di eventuali uscite d'aria.
• Controllare sempre che le manopole siano nella posizione "●"/"o" quando l'apparecchio non è utilizzato.
• Tagliare il cavo di alimentazione dopo averlo disconnesso dalla rete elettrica quando si decide di non utilizzare più l'apparecchio.
• Il costruttore non può essere considerato responsabile per eventuali danni derivanti da: errata installazione, usi impropri, errori ed irragionevoli.

Installazione

L'installazione deve essere effettuata secondo le istruzioni del costruttore da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.

Importante: qualsiasi intervento di regolazione, manutenzione etc. deve essere eseguito con il forno elettricamente disinserito.

Installazione dei forni da incasso

Per garantire un buon funzionamento dell'apparecchio da incasso è necessario che il mobile sia di caratteristiche adatte. Nella figura sottostante vengono riportate le dimensioni del vano del mobile nell'inserimento sottotavolo ed a colonna.

N.B.: Installazione per dichiarazione consumi

Per garantire una buona areazione è necessario eliminare la parete posteriore del vano; è preferibile installare il forno in modo che appoggi su due listelli in legno; nel caso in cui sia presente un piano continuo di appoggio, quello deve avere un'apertura di almeno 45 × 560 mm.

I pannelli dei mobili adiacenti al forno dovranno essere in materiale resistente al calore. In particolare, nel caso di mobili in legno impiallacciato, le colle dovranno essere resistenti alla temperatura di 100 °C.

In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.

Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere rimosse senza l'aiuto di un utensile.

Per fissare il forno al mobile, aprite la porta del forno e fissate il forno tramite 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

Collegamento elettrico

I fori del cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sull'apparecchio) e sul libretto istruzioni. Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde.

Montaggio cavo di alimentazione

Apertura morsettiera:

• Servendosi di un cacciavite, fare leva sulle linguette laterali del coperchio della morsettiera;
• Tirare ed aprire il coperchio della morsettiera. Per la messa in opera del cavo eseguire le seguenti operazioni:
• svitare la vite del serracavo e le tre viti dei contatti L-N
• fissare i cavetti sotto le teste delle viti rispetto ai colori: Blu (N), Marrone (L), Giallo-Verde (Terra)
• fissare il cavo di alimentazione nell'apposito fermacavo e chiudere il coperchio

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato sulla targhetta caratteristiche. Nel caso di collegamento diretto alla rete, è necessario interporre tra l'apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve

essere interrotto dall'interruttore).

Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50°C a quella ambiente.

Prima di effettuare l'allacciamento accertarsi che:

• La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficiente impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. È necessario verificare questo fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controllo accurato dell'impianto da parte di personale professionalmente qualificato. Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell'impianto.
• Prima di collegare l'apparecchio accertarsi che i dati di targa (posti sull'apparecchio e/o sull'imballo) siano rispondenti a quelli della rete di distribuzione elettrica e gas.
• Verificare che la portata elettrica dell'impianto e delle prese di corrente siano adeguate alla potenza massima dell'apparecchio indicata in targa. In caso di dubbio rivolgersi ad una persona professionalmente qualificata.
• In caso di incompatibilità tra la presa e la spina dell'apparecchio fare sostituire la presa con altre di tipo adatto da personale professionalmente qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe. Qualora il loro uso si rendesse indispensabile, è necessario utilizzare solamente adattatori semplici o multipli e prolunghe conformi alle vigenti norme di sicurezza, facendo attenzione a non superare il limite di portata in valore di corrente, marcato sull'adattatore semplice e sulle prolunghe, e quello di massima potenza marcato sull'adattatore multiplo. La spina e la presa devono essere facilmente accessibili.

Caratteristiche tecniche

Dimensioni utili del forno:

larghezza cm. 43,5

profondità cm. 43,5

altezza cm. 32

Volume utile del forno:

litri 60

ENERGY LABEL

Direttiva 2002/40/CE sull'etichetta dei forni elettrici

Norma EN 50304

Modelli con ventilazione di raffreddamento:

Consumo energia convenzione Naturale

funzione di riscaldamento: Statico

Consumo energia dichiarazione Classe convenzione Forzata

funzione di riscaldamento: Ventilato

Modelli senza ventilazione di raffreddamento:

Consumo energia convenzione Forzata

funzione di riscaldamento: Ventilato

Consumo energia dichiarazione Classe convezione Naturale

funzione di riscaldamento: Statico

Tensione e frequenza di alimentazione:

230 V ~ 50/60 Hz 2250 W

Questa apparecchiatura è conforme alle seguenti direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;
• 93/68/CEE del 22/07/93 e successive modificazioni. -2002/96/CE

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Volume utile del forno:

litri 60

ETICHETTA ENERGETICA

Misure utili del forno:

larghezza: 43,5 cm.
