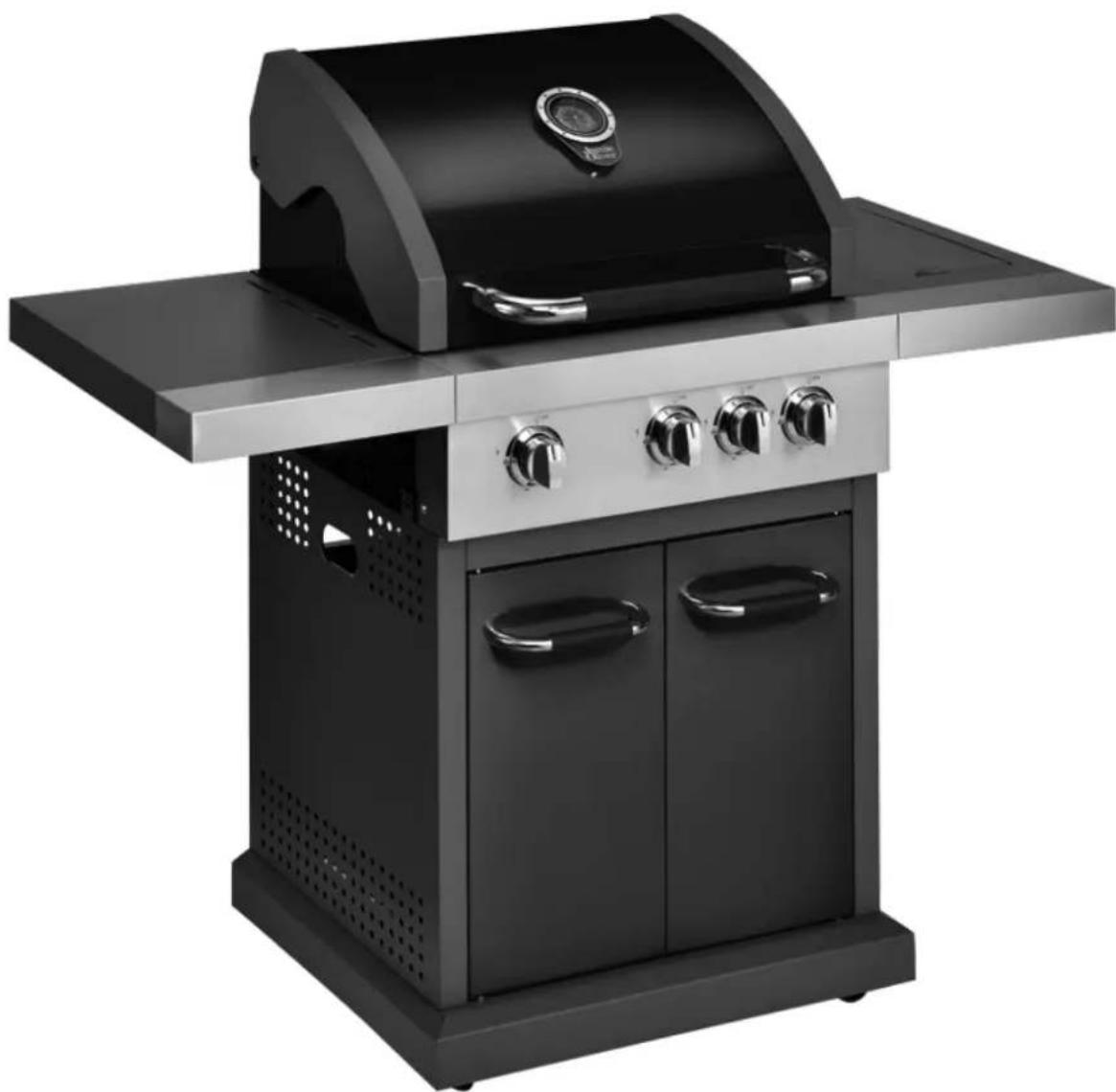

Pro 3 - Grill Jamie Oliver - Gratis bruksanvisning och manual

Produkttyp	Utomhusgasgrill
Märke	Jamie Oliver
Modell	Pro 3
Modellnummer	Pro 3S (3 brännare + sidobrännare)
Kompatibla gastyper	Butan, Propan, LPG-blandningar
Gastryck	28-30 mbar (butan) / 37 mbar (propan) / 30, 37, 50 mbar (blandningar)
Total effekt	13,3 kW (950 g/h)
Antal huvudbrännare	3
Sidobrännare	Ja, 1 sidobrännare
Tändning	Elektronisk (piezo) och manuell (tändsticka)
Maximala mått för gasflaska	Diameter 310 mm, höjd 500 mm
Material i grillgallret	Kromat stål (uppskattning)
Fettuppsamlingsbricka	Ja, avtagbar
Hjul för förflyttning	Ja
Användning	Endast utomhus
Garanti på brännarrör	10 år
Garanti på chassi	5 år
Garanti på gallret	3 år
Garanti på tändningen	2 år
Rekommenderat underhåll	Regelbunden rengöring av brännare, fettbricka och galler

Vanliga frågor - Pro 3 Jamie Oliver

Vilken typ av gas ska jag använda med grillen Jamie Oliver Pro 3?

Grillen är kompatibel med butan (28-30 mbar), propan (37 mbar) och LPG-blandningar (30, 37 eller 50 mbar). Använd en regulator som passar din flaska.

Hur tänder jag huvudbrännarna?

Öppna locket, kontrollera att knapparna står på O (av), öppna gasen vid flaskan, tryck sedan på vänster brännarknapp och vrid den moturs till maximalt läge. Ett klick indikerar tändning. Upprepa för de andra brännarna från vänster till höger.

Vad gör jag om en brännare inte tänds?

Stäng av knappen och gasflaskan, vänta 5 minuter, försök sedan igen. Om den elektroniska tändningen inte fungerar, använd en 9 cm lång tändsticka för manuell tändning.

Hur gör jag ett läckagetest?

Bered en lösning av såpvatten (1 del diskmedel till 3 delar vatten). Applicera lösningen på kopplingar och slang. Om det bildas bubblor finns det ett läckage. Använd aldrig en låga för testet.

Kan grillen användas inomhus?

Nej, grillen är endast avsedd för utomhusbruk. Att använda den i ett slutet utrymme är farligt på grund av ansamling av gas och kolmonoxid.

Hur rengör jag brännarna?

Efter nedkylning, ta bort gallret och flamskyddet. Borsta brännarna med en mjuk borste eller använd tryckluft. För igensatta munstycken, använd en pipsrensare eller en uträtad gem.

Vilken garanti har grillen Jamie Oliver Pro 3?

Garantin är 10 år på brännarrören, 5 år på chassit, 3 år på gallret och sekundärchassi, och 2 år på tändningen. Övriga delar har 1 års garanti. Registrera produkten inom 30 dagar på den officiella webbplatsen.

Hur förvarar jag grillen på vintern?

Koppla bort gasflaskan och förvara den utomhus på en ventilerad plats. Rengör grillen, ta bort fettbrickan och förvara den på en torr plats skyddad från damm.

Kan jag använda en annan regulator än den medföljande?

Ja, men använd endast en regulator som överensstämmer med standard BSEN 16129 och är anpassad till gastyp och specificerat tryck (28-30/37/50 mbar). En olämplig regulator kan vara farlig.

Vad gör jag vid tillbakaslag?

Vrid omedelbart alla knappar och gasflaskans ventil till O (av). Vänta 5 minuter innan du tänder igen. Om problemet kvarstår, kontakta en kvalificerad fackman.

BRUKSANVISNING Pro 3 Jamie Oliver

När grillen stär på, mA gassflasken aldri monteres på bunnhyllen under grillen, daß dette kan före til alvorlig skade på brukeren, andre personer og/eller eiendom.

Advarsel: Steng av gassflasken hvis du lukter gass.

RENGJØRING OG STELL

ADVARSEL: All rengjering og vedlikehold skal utfores nár grillen er avkjolt og med brennstoffilforselen stengt AV pa gassflasken.

RENGJØRING

Beskrivning: Gasgrill

Typ av gas: Butan, Propan, LPG

WARNING

FOR DIN EGEN SAKERHET

ENDAST FÖR UTOMHUSBRUK

Lás dessa instruktioner noga och se till att din grill ár korrekt installerad, ihopsatt, underhällen och skott enlgit dessa instruktioner. Om dessa instruktioner inte följs kan det leda till allvarlig kroppsskada och/eller skada på eigendom. Om du har frägor angäende monteringen eller skötseln avenna grill, kontakta din áterförsäljare, gasleverantör, tillverkaren, dennes ombud eller hemsidan www.jamieoliverbbq.com für hjälp.

Anmärkningar till användaren:

"ENDAST FÖR UTOMHUSBRUK".

"LAS INSTRUKTIONERNA NOGA INNAN PRODUKTEN TAS I BRUK".

"WARNING: ÅTKOMLIGA DELAR KAN BLI VÄLDIGT HETA. HÄLL BARN PÅ BEHÖRIGT AVSTÄND."

"FLYTTA INTE GRILLEN NÄR DEN ÄR I BRUK".

Läs följande instruktioner noga och se till att din grill ar korrekt installerad, ihopsatt och skott. Om dessa instruktioner inte följs kan det leda till allvarlig kroppsskada och/eller skada på egendom.

Om du har fragor angaende monteringen eller skotseln, kontakta din aterforsaljare ellerr ditt LPG-foretag.

Stall aldrig gascylindern alldeles intill grillen. Stall alltid gascylindern till hoger bakom grillen. Cylindern ska stå sä langt bort frän grillen som mölg utan att slangen overstracks.

Tänd aldrig grillen med locket stängt.

Grillen och cylindern maste sta paett jamnt underlag och far inte baras/Flyttas nar den ar tand.

ANMÄRKNING TILL KONSUMENTEN: Bevaras För framtida bruk.

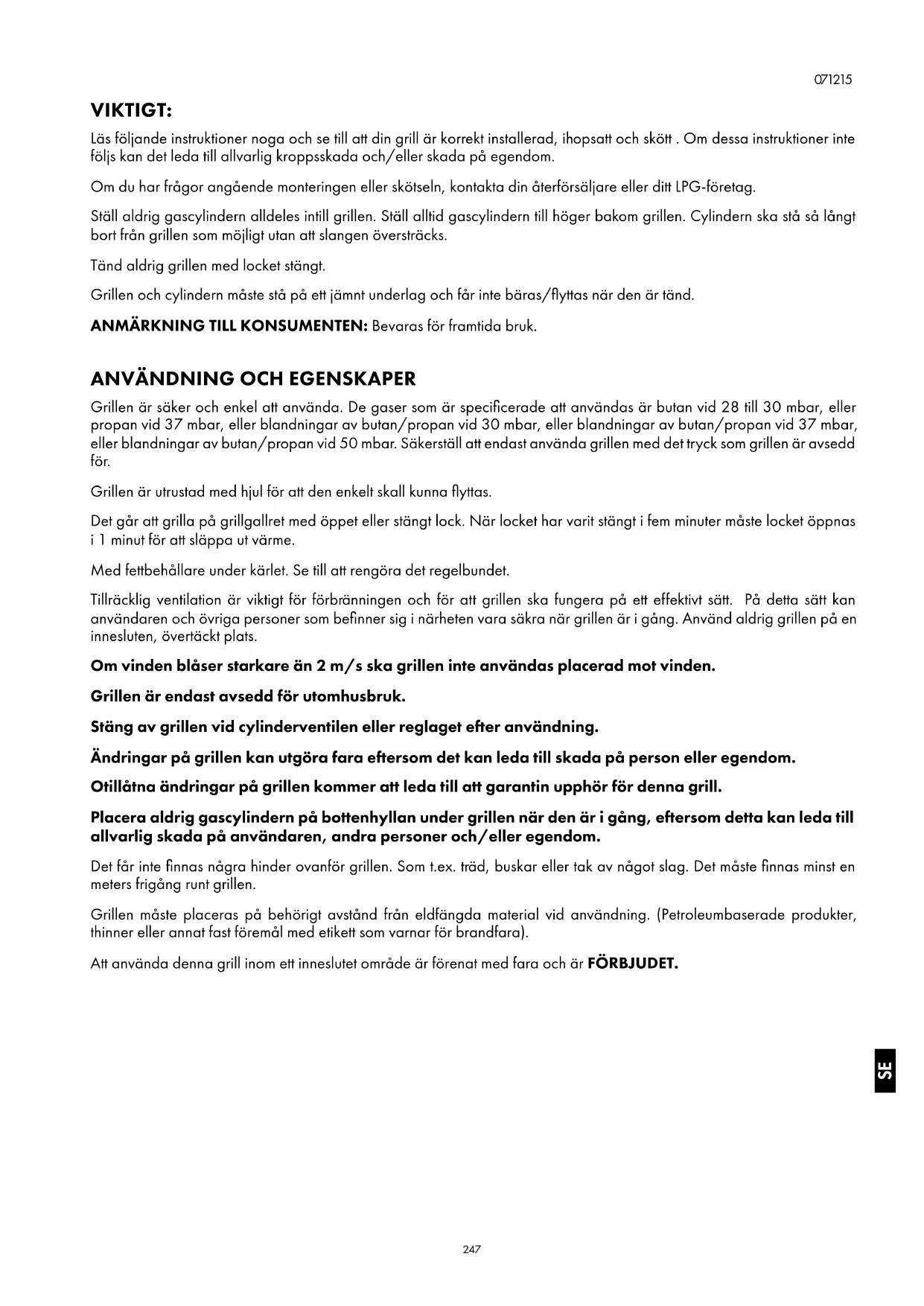

ANVÄNDNING OCH EGENSKAPER

Grillen ar saker och enkel att anvanda. De gaser som ar specificerade att anvandas ar butan vid 28 till 30 mbar, aller propan vid 37 mbar, aller blandninger av butan/propan vid 30 mbar, aller blandninger av butan/propan vid 37 mbar, aller blandninger av butan/propan vid 50 mbar. Sakerstall att endast anvanda grillen med det tryck som grillen ar avsedd for.

Grillen ar utrustad med hjul for att den enkelt skall kunna flyttas.

Det gár att grille på grillgallet met öppet eller stängt lock. När locket har varit stängt i fem minutes locket öppnas i 1 minut for att släppa ut värme.

Med fettbehallare under karlet. Se till att rengora det regelbundet.

Tillracklig ventilation ar viktigt for forbranningen och for att grillen sca fungera pa ett effektivt satt. P a detta satt kan anvandaren och ovriga personer som befinner sig i narheten vara sakra nar grillen ar i gang. Anvand aldrig grillen pa en innesluten, overtackt plats.

Om vinden blaser starkare an 2 m/s sca grillen inte anvandas placerad mot vinden.

Grillenärendast avseddforutomhusbruk.

Stäng av grillen vid cylinderventilen aller reglaget after användning.

Ändringar på grillen kan utgöra fara aftersom det kan leda till skada på person eller egendom.

Ottatna andringarPGA grillen kommer att leda till att garantin upphorforenna grill.

Placera aldrig gascylindern på bottenhyllan under grillen när den ar i gäng, aftersom detta kan leda till allvarlig skada på användaren, andra personer och/eller egendom.

Det fär inte finnas nagra hinder ovanfor grillen. Som t.ex. trad, buskar eller tak av nagot slag. Det maste finnas minst en meters frigäng runt grillen.

Grillen maste placeras pa behoigt avstand fran eldfangda material vid anvandning. (Petroleumbaserade producer, thinner erer annat fast foremal med etikett som varnar for brandfara).

Att anyndaenna grill inom ett inneslutet omrade ar forenat med fara och ar FORBJUDET.

BRUKSANVISNING

Folj dessa anvisingar noga for att undvika allvarlig skada pa din grill eller skada pa dig sjalv och egendom.

1. Montera forsiktigt ihop grillen enligt bifogade anvisningar.
2. Anslut gasslangen till grillen. Anslut regulatorn till slangen.
3. Anslut regulatorn till cylinderventilen enligt de instruktioner som medfoljer regulatorn.
4. Vrid alla reglage till laget "0" innan gas tillsats till grillen.
5. Använd regulatorn entigt den medfoljande bruksanvisingen.

TÄND DIN GRILL

Tändningsinstruktioner: huvudbrännare

1. Oppna locket innan grillen tand.
2. Anslut gascylindern till grillen enligt de instruktioner som medfoljer regulatorn.
3. Vrid alla knappar till laget "0".
4. Vrid gastillforseln till "ON" vid cylindern erler regulatorn after att regulatorn har anslutits och enligt instruktionerna. Kontrollera om det forekommher lackage i ansluttingen mellan cylinder och regulator ell melan regulator och intagsslangen till grillen med hjalp av sapvatten. Lackage upptacks genom att bubblor uppst kring lackan. Om en lcka upptacks skgrillen inte anvandas. Radfraga din gas- ell grillaterforsalijare.
5. For att tanda den vänstra brännaren, tryck in och vrid den vänstra brännarens reglage 90^ motsols (till full gas). Ett tydligt klickjudkommen att horas vilket innebär att brannaren börtandas. Kontrollera att brannaren har tants. Om brännaren inte har tants, upprepa procedures.
6. Om brännaren inte har tants after två försök, vrid gaskranen till "OFF" och vänta i 5 minuter innan tändningsproceduren upprepasigen.
7. När brännaren har tänts kan gasen justeras genom att man trycker in reglaget och vrider det motsols till valfritt lage mellan full och lag gas.
8. Tänd äterstående brännare frän vänster till höger i sekvens.
9. For att stanga av grillen, vrid cylinderventilhandtaget erer regulorvredet till lage "0" enligt instruktionerna for regu- latorn. Nar brannarna har stangts av, vrid alla reglage till laget "0".
10. Stang av gastillforseln vid cylindern aller regulatorn.

Varning: Skulle en brannare inte gà att tända, vrid knappen till "O" (medsols) och stäng dessutom av cylinderventilen. Vanta i fem minuter innan du försöker tända brännaren enigt ovan pa nytt.

Tändningsinstruktioner für sidobrännare (i förekommande fall):

1. När huvudbrännarna har tants, kan sidobrännarna ocksä tandas enligt foljande instruktioner.
2. Oppa locket till sidobrannarna innan du tander sidobrannaren och vrid reglaget for sidobrannaren till lage "O".
3. Tryck in reglaget for sidobrannaren och fortssatt trycka samtidigt som du vrider reglaget till full gas, ett tydigt klickljud hors och brannaren tands. Om brannaren inte tands, upprep a procedure.
4. Om brännaren inte har tänts after två försök, stäng av gaskranen och vänta i 5 minuter. Upprepa sedan steg 3 i tändningsanvisingarna for huvudbrännare.
5. När brännaren har tänts kan gasen justeras genom att man trycker in reglaget och vrider det motsols till valfritt lage mellan full och lag gas.
6. For att stönga av grillen, vrid cylinderventilen aller regulatorn till laget "0" och vrid sedan alla reglage på grillen med-sols till laget "0" när lagan har släcks.

Varning: Skulle brannaren inte gå att tända, vrid knappen till "0" (medurs) och stäng dessutom av cylinderventilen. Vänta i fem minuter innan du försöker tända brannaren på nytt med tändsekvens enligt oven.

MANUELL TÄNDNING

Vid behov kanenna grill tandas manuellt.

Huvudbrännare

1. Oppna locket innan du tander grillen.
2. Tänd en 90 mm lang tändsticka och häll den i narheten av grillens vänstra sidobrännare.
3. Vrid vanderbrannarreglage till full gas. Brannaren kommt att tandas fran tandstickan.
4. När den vänstra brännaren har tänts kan brännaren bredvid den vridas pa.
5. Tänd Återstaende brännare frän vänster till höger.
6. När brännaren har tants kan gasen justeras genom att man trycker in reglaget och vrider det motsols till valfritt lage mellan full och lag gas.

Sidobrännare (i förekommande fall):

1. Oppna locket innan du tander grillen.
2. Om tändaren inte avger nàgon gnista, använd en tändstickka for att tända brännaren.

Efter bruk, stang av gastillforseln genom att antingen vrida regulatorn erer cylinderventilen till "O".

Om oënskad ätertänding sker medan grillen används, vrid alla reglage, cylinderventilen och regulatorn till lage "0". Vänta i 5 minuter innan du försöker tända grillenigen. Om problemet kvarstär after nytt försök gjorts, rädfråga din gasaterförsäljare, den butik där du köpte din grill, ell er en behörig gastekniker for hjälp ellr rad om reparation. Försök aldrig att själv atgärda problemet eftersom detta kan leda till allvarlig personskada och/eller skada på egendom.

Rekommenderad diameter pa karet som sca anvandas pa sidobrannaren skara varcirka 180 220mm

Anvand en fuktig trasa och ett milt rengoringsmedel for att avlagsna overflodtigt fet fran grillen innan den stalls undan.

Förvara grillen pa en ren, torr plats.

Förvara inte din gascylinder utomhus. Förvara på en ventilerad plats skyddad frän direkt solljus.

Denna grill ar endast avsedd for anvandning med butan- er propangas med lagt tryck och ar utrustad med lampligt lagtrycksreglage via en flexibel slang. Slangen ska fasas vid reglaget och grillen med slangklammor/mutter. Grillen ar avsedd att driva en 28 mbar reglator med butangas ell ett 37 mbar reglage med propangas ell ett reglage med en blandning av butan/propan vid 37 mbar, ell ett reglage med en blandning av butan/propan vid 50 mbar ell er treglage med en blandning av butan/propan vid 30 mbar. Anvandett lampligt reglage, certifierat enligt BSEN 16129. Fraga din LPG-aterforsaljare om information angaende lampligt reglage for gascylindern.

KONTROLLERA OM DET FÖREKOMMER LÄCKOR FÖRE ANVÄNDNING

Använd aldrig en öppen laga für att söka after Lackor, använd alltid sāpvatten

SÖK EFTER OCH UPPTÄCK LÄCKOR.

Blanda till en 70 - 75 ml Lösning bestaende av 1 del diskmedel och 3 delar vatten.

Set till att kontrollventilen stär på "OFF".

Anslut reglaget till cylindern och ventilen och ON/OFF-ventilen till brannaren och se till att anslutningarna ar sakra och vrid sedan pa gasen till ON.

Borsta vallösningen over slangen och alla anslutningar. Om det uppst bubblor har du en lacka som maste atgardas innan grillen tas i bruk.

Testaigenfterattfeletharkorrigerats.StallgascylindernpəOFFaftertesting.

Om det inte gár att laga en lácka, försök inte atgärda lückaget själv utan rädfräga din gasleverantör.

REGLAGE OCH SLANG

Använd endast LPG-godkända reglage och slangar vid ovanstäende tryck (se sidan 2). Regloget har en forvändat livslängd på 10 ar. Vi rekommenderar reglagebyte inom 10 ar after datumet für tillverkningen.

Att anvanda fel sorts regulator ell slang kan vara riskfyll; Kontrolera alltid att du har ratt artiklar innan du tar grillen i bruk.

Slangen maste uppylla relevanta krav som galler i det land de anvands. Slangen sca vara 1,5 meter lang (max). Sliten ell er skadad slang maste bytas ut. Se till att det inte finns nagra stopp i slangen, att slangen inte ar bjd ell er i kontakt med nagon del av grillen forutom vid dess anslutning.

Slangen fär inte vara snodd ell er bojd när den sàts fast pa gascylindern. Ingen del av slangen fär vidrøra nàgon del av grillen Placera cylindern till vänster om grillen pa det maxima avstand som slangängden tilläter.

FÖRVARING AV GRILLEN

Förvaring av grillen inomhus ar endast tillåt et cylindern ar bortkopplad och avlågsnad fran grillen. Om grillen inte sk användas under en langre tid skä den forvaras på en torr och dammfri plats.

GASCYLINDER

Storsta tillatna diameter och hogsta tillatna hjoj pa cylindern ar 310 mm och 500 mm som illustreras i (bild 1).

Bild 1

Nyckel

1: maximal diameter
2: maximal hójd

Gascylindern fär inte tappas eller hanteras oförskitigt! Om grillen inte ár i bruk maste cylindern kopplas loss. Sätt tillbaka skyddsloket pa cylindern after att cylindern har kopplats loss frän grillen.

Cylindrar maste forvaras utomhus i staende lage och utom rackhall for barn. Cylindern farr aldrig forvaras pa en plats dar temperaturen kan overstiga 50^. Forvara aldrig cylindern i narheten av oppen laga, tandflammor aller andra antandningskallor. ROKNING FORBJUDEN.

Var uppmarksam nar cylindern ansluts till cylinderhålet. Slanganslutningen fär inte vidröra den heta ytan. Placera aldrig reservcylindern pa samma plats som den cylinder som ar i bruk. Blockera aldrig avstängningsmekanismen till cylinderventilen.

WARNING: All rengöring och allt underhäll sk a uforas när grillen ar kall och med bransletillforseln installd pa OFF vid gascylindern.

RENGÖRING

Om man later grillen "brinna av" after varje anvandning (i cirka 15 minuter) minimeras mangden matrester som uppstatt.

UTSIDANS YTA

Använd en Lösning med milt diskmedel aller bikarbonat och hett vatten. Skurpulver som inte slipar kan användas på envisa fläckar. Skölj sedan med vatten.

Om insidan av grillocket ser ut som om färgen häller på att flagna av har pâbrant fett omvandlats till kol och börjat flagna av. Rengör noga med en stark, het tvålösning. Skölj med vatten och låt torka helt. A NVÄND ALDRIG UGNSSRENGÖRINGSMEDEL

GRILLKÄRLETS INSIDA

Avlagsna rester med en borste, skrapa och/eller en rengöringssvamp tillsammans med en tvallösning. Skolj med vatten och lattorka.

PLASTYTOR

Tvätta med en mjukduk och het tvällösning. Skölj med vatten. Använd inte slipande rengöringsmedel, avfettningsmedel ell koncentrerade grillrengöringsmedel på plastdetaljer.

GRILLGALLER

Anvand en mild sapiolsning. Skurpulver som inte slipar kan anvandas pa envisa flackar. Skolj sedan med vatten.

FETTBEHÄLLARE

Oppna inte fettbehällaren under användning.

Vid rengöring av fettbehällaren, dra Först ut behällaren.

Vi rekommender starkt att du anvander aluminiumfolie på fettuppsamlaren fore varje grillning. Denna folie maste avlögsnas och fettuppsamlaren rengöras after varje grillning. Använd inte grillen om fettuppsamlaren ar fylld over 1/3. Se till att grillen svalnat innan du rengör fettuppsamlaren.

RENGÖR BRÄNNARAGGREGATET

Vrid gasen till OFF med reglaget och koppla loss cylindern.

Ta ur grill gallret och flame tamer när de ar kalla.

Rengör brännaren med en mjuk borste eller blås den ren med tryckluft och torka med en duk.

Rengör tilläppta uttag med en piprensare aller styv stältrad (t.ex.ett öppnat gem)

Inspektera brännaren med avseende på skador (sprickor eller hal). Om brännaren ar skadad, byt ut den. Satt tillbaka brännaren, se till att gasventilöppningarna ar korrekt placerae och sakrade inuti brannarintaget (venturi).

Under vissa omständigheter kan din grill ätertändas, på grund av att en insekt kryper omkring i brännarens venturirör erer en spindel spinner sitt nat inuti brannaren. Detta kan atgardas med hjälp av en flaskborste som man skjuter igenom brännarens venturirör och trycker in i brannaren over hela brännarens langd. Om problemet kvarstär sca du rådfråga din gasleverantör.

SERVICE

Ding gasgrill bør árligen genomgá service av en kompetent behörig person.

YTTERLIGARE INFORMATION

Förmer information ell instruktionsvideor se vär hemsida jamieoliverbbq.com

Jamie Oliver

JAMIE OLIVER GASGRILL GARANTI

Utover butiksgarantin fran butiken dar produiten koptes forsakrar Jamie Oliver BBQ att tillhandahalla reservdalar om nagon defekt i material aller utforande visar sig i produits inom den angivna garanatitiden after det ursprungliga datumet for kundens inkop.

Detta tillampas endast om grillen har varit foremål for:

a. Normal hemmabruk i hemmiljö.
b. Inte varit foremål for modifiering ull reparation utford av obehörig person.
c. Har forvarats tort under vintern.
d. Grillen inte skadats.
e. Det finns ett giltigt kvitto som kopebevis.
f. Registrarad for garantiandamal enligt instruktioner.

Garanti for grillens enskild delar

Jamie Oliver brannarror garanti 10 ar
Jamie Oliver ram garanti 5 ar
- Jamie Oliver lock garanti 3 or
- Jamie Oliver grill garanti 3 ar
Jamie Oliver tanding garanti 2 ar
Asterstaende delar 1 ar

Garantin tacker inte:

a. Delar angripna av rost, korrosion, oxidation som uppSTAR p g a fukt eller overhettning.
b. Arbets aller arbetsrelaterade belastninger.
c. Normal forslitning, repor ell er rennsing av stopp i r.
d. Vardslos användning elle felaktig användning av Produkten.
e. Anvandning av felaktigt bransle/gas.
f. Användning i strid med anvisad användning enligt braupsanvisingen.
g. Reglage, slangar och klips.
h. Förbrukningsdelar tex batteri (i forkommande fall).

Denna garanti paverkar inte pa nagot satt kundens lagstadgade rattigheter. Garantin galler globalt.

Jamie Oliver BBQ forbehäller sig rattigheten att modifieraenna produit utan aviserng. Skulle modellen inte langre vara tillganglig kan vi smrada om en alternativ ersattning ell er annan uppgorelse.

Garantin kommt att vara giltig upp till tio ar for nagra delar endast om registrering sker inom 30 dagar fran datumet for inkop. For att ta del av GARANTIN maste du registrarera on-line pa www.jamieoliverbbq.com ell fylla i de obligatoriska avsnitten under REGISTERA NU pa det separata bladet och posta det till Jamie Oliver BBQ Registration

For att aberopa garantin ladda ned formularet for garantiansprak fran www.jameoliverbbq.com, eller skriv till Jamie Oliver BBQ Helpline, Einsteinweg 5, 3752 LW Bunschoten, PO Box 214, 3750 GE Bunschoten, The Netherlands for att erhalla ettt. formular.

I samband med anspraketkommen foljande att begaras:

a. Läsbar kopia av köpekvittot (frän vilket inköpsdatum, modell namn och butik framgår).
b. Grillmodell, namn & nummer.
c. Inköpsdatum.
d. Butiksnamn & ort / eller annat tex on-line.
e. Fotografier på samtliga skadade delar som anges i ditt ansprák.

Var vänlig forvara detta Dokument pa en saker plats.

Jamie Oliver

NAVODILA ZA UPORABO
PLINSKEGA ZARA

Opis: Plinski Žar

Vrsta plina: Butan, propan, utekoacinjeni plin

OPOZORILO

ZA VAŠO VARNOST

IZKLUJUCNO ZA UPORABO NA PROSTEM

(ZUNAJ ZAPRTEGA PROSTORA)
