X91384MDO - Köksfläkt AEG-ELECTROLUX - Gratis bruksanvisning och manual

Märke	AEG-Electrolux
Modell	X91384MDO
Produkttyp	Köksfläkt
Mått (B x D x H)	90 cm x 50 cm x variabel (enligt installation)
Nettovikt	Cirka 18 kg
Elektrisk anslutning	220-240 V ~ 50/60 Hz
Minsta säkerhetsavstånd (ovanför kokplattan)	650 mm
Anslutningsdiameter för rör	≥ 120 mm
Antal motorhastigheter	4 hastigheter + intensiv (P)
Tidsstyrd intensivhastighet	5 minuter
Belysning	LED, justerbar intensitet (L1 till LMax)
Sensorfunktion (automatisk)	Ja, med detektering av el-/gasspis
Fjärrkontroll	Ja, aktiveras via knapp C
Typ av fettfilter	Maskindiskbar (varannan månad)
Typ av kolfilter	Ej tvättbart, byts var 4:e månad
Filtermättnadsindikering	Fast LED efter 100h (metall), blinkande efter 200h (kol)
Fördröjd automatisk avstängning	10 minuter
Automatisk avstängning efter inaktivitet	7 timmar
Skyddsklass	Klass I (jordning krävs)
Medföljande tillbehör	Rör, filter, fjärrkontroll (beroende på version)
Reparerbarhet	Reservdelar tillgängliga via AEG:s servicecenter

Vanliga frågor - X91384MDO AEG-ELECTROLUX

Vad är det minsta avståndet mellan kokplattan och fläkten?

Minsta säkerhetsavstånd mellan kokplattan och fläkten måste vara minst 650 mm.

Hur rengör jag fettfiltren?

Fettfiltren är maskindiskbara. Det rekommenderas att rengöra dem varannan månad, eller oftare vid intensiv användning.

När ska kolfiltret bytas?

Kolfiltret är varken tvättbart eller återvinningsbart. Det måste bytas minst var 4:e månad, eller oftare vid intensiv användning.

Hur aktiverar jag fjärrkontrollen till fläkten?

För att aktivera eller avaktivera fjärrkontrollmottagaren, tryck på knappen C i flera sekunder (motor och belysning avstängda). LED blinkar i 4 sekunder för aktivering, 2 sekunder för avaktivering.

Vad gör jag om fläkten inte startar?

Kontrollera först strömförsörjningen (tvåpolig strömbrytare). Se till att fläkten är inkopplad och att spänningen matchar typskylten. Om problemet kvarstår, kontakta service.

Hur använder jag Sensor-läget?

Aktivera funktionen genom att trycka på knappen D. Fläkten arbetar i automatiskt läge i max 5 timmar och justerar hastigheten baserat på sensorns avläsningar. För att avaktivera, tryck på D igen eller stäng av fläkten.

Hur ändrar jag spistyp (el eller gas) för sensorn?

Stäng av fläkten, håll ner knappen Sensor i 8 sekunder. LED blinkar 4 gånger för elspis, 2 gånger för gasspis. Stäng av strömmen i 10 sekunder för att bekräfta.

Hur återställer jag filterlarmet?

Efter rengöring eller byte av filter, tryck på knappen F (motor avstängd) för att återställa larmet. Fast LED indikerar mättnad av metallfilter (100h), blinkande för kol (200h).

Varför blinkar LED-belysningen?

Blinkande kan indikera ett fel. Se bruksanvisningen för diagnos. Om LED för knappen Sensor blinkar, kan det signalera att sensorn kalibrerar.

Var hittar jag reservdelar till min AEG-fläkt?

Reservdelar finns via AEG:s servicecenter eller i den officiella webbutiken (www.aeg-electrolux.com/shop). Använd modellnumret X91384MDO för att identifiera delar.

BRUKSANVISNING X91384MDO AEG-ELECTROLUX

Tack För att du valtenna produit från AEG. Vi har skapat den sö att du ska kunna fä felfritt resultat i mågaår, med innovativa tekniker som gör livet enklare - Funktioner som du inte skulle hitta hos vanligaprodukter. Vänligen ägna nagra minutesät at att lasa detta for att fäut sö mycket som möjlgigt avprodukten.

TILLBEHÖR OCH RESERVDELAR

I AEG:s webbutik finner du allting som du behöver für att hälla dina AEG-producter snygga och i perfekt skick. Du hittar ett brett sortiment av tillbehör som utformats och tillverkats med högsta kvalitetskrav. Allt是从 köksredskap für specialister till bestickkorgar, flaskställ och tvättpäsar für ömtäliga plagg...

Visit the webshop at: www.aeg-electrolux.com/shop

SE - RAD OCH ANVISNINGAR - Denna bruksanvising for anvandingen ar forutedd forflera versioner av apparaten. Det ar mjjigt att vissa enskilda utrustningsdetaljer, inte beror din apparat. Tillverkaren fransager allt ansvar for skador som uppstatt pa ground av en felaktig installation ellre inte overensstammande med alla konstensregler.Det minimala sakerhetsavstandem emellan spishallen och koksflakten maste vara 650~mm . Kontrollera att natspanninger motvarsar den angiven pa markplaten somsitter invandigt koksflakten.For apparater i klass 1a sakerstell att ditt elsystemet garanter er n ratt jordtomming.Anslut koksflakten till utslappet for den utsugna luften medett roedm ed diameter lka med er store an 120~mm . Rorleddingen ske vara sa kort som mjjigt.Anslut inte koksflakten tlltmningskanaler for rok som utvecklas franforbranning (varmepannor, kaminer, etc.). Om saval koksflakt och andra apparater som inte drives med el anvands i rummet (t.ex.apparater som anvander gas), sca du sorja for en tillracklig luftning av rummet.Om sadan saknas i koket, gcr en oppning som stari forbindelse med utsidan, for att garantera ett byte av ren luft.Koksflakten har uteslutande konstruerats for hushallsbruk, for at ta bort kokslukterna.Anvand aldrig koksflakten pa felaktigt satt. Llamna aldrig oppen eld med hog intensitet underkoksflakten i fonction.Reglera alltid lagorna pa sadant satt att de inte kommer ut vid sidorna pa kastrullbottnen. Kontrollera fritoser under anvandningen: den overhettadeoljan kan ta eld. Att flambera under flakten ar inte tillatet, da det finns risk for elsdvada.Denna apparat far inte anvandas av personer (inklusive barn) med nedsatta fysiska, sensoriska er mentala formagor, ell er av personer utan erfarenhet och kunskap, om inte de ar overvakade ell instruerade om anvandningen av apparaten av personersansvariga for deras sakerhet. Bam sca overvakas for att sakerstalla att de inte leker med apparaten. Innan du paborjar nagot underhallsarbete, skij koksflakten fran elnatetgenom att dra ut stickkontakten ell stang av huvudstrombrytaren.Utfor ent nogrant och laglit underhall av filtren enlgit de rekommanderade intervalerna (det finns riskfor elsvada). Fettfiltren Z kan diskas i diskmaskin, de ske diskas varannan manad cirka er ofter vide speciell intensiv anvandning.-Luktfretel med aktiv kol w kan inte diskasller regenereras, det sca bytas cirka var 4:e manad ell orfare vid speciell intensiv anvandning.For rengoring av koksflaktens ytor ar det tllrackigt att anvanda envatrasoch diskmedel.Symbolen pa produkten er emballaget anger att produkten inte farr hanteras som hushallsavfall.Den skall istallet lamnas in pa uppsamingsplatsfor atervinning av elektriska och elektroniska apparater.Genom att sakerstalla att produkten hanteras pa ratt satt bidrar du till att forebygga eventuella negativa miljo- ochhalsoeffekter som kan uppsta om produkten kasseras som vanligt avfall.For ytterligare upplysinngar om atervinning av den har produkten bor du kontakte communalkontoret,lokai myndighet ell sophamtningstjänst, alternativ affaren dar du kopte varan.

Anslut koksfläkten till elnätet genom att installerera en bipolar brytare med en öppning på minst 3mm mellan kontaktema.

Varning: Innan du installera kokijsfikanten avlagsna skyddsfilmen (vit och genomskinlig)

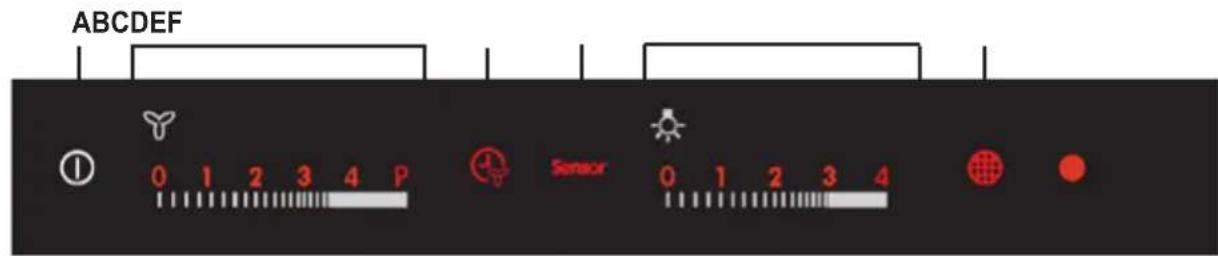

ANVÄNDING

Knapp Fungtion Specifikationer
A	On/Off Köksfläktens Funktioner	Genom att trycka på knappen med avständig köksfläkt tänds den (med 50% intensitet) och alla Funktioner aktiveras. Genom att trycka på knappen med pascalgen köksfläkt stänger den av alla aktiverade Funktioner (motor Off + belysning Off).
B	Hanterar motorhastigheten.0-- V1--V2--V3--V4--P	Genom att vidröra området aktiveras motorn med den önskade hastigheten.P = Intensiv hastighet, tidinställd på 5 minuter,;närenna tid forflutit ätergår systemet till den tidigare inställda hastigheten, om den har aktiverat av motor-Off passarar den till V1.Vid beröring av den önskade hastigheten, tänds den ytterligare (intensitet 100%) i fällalande till de andra Funktionerna (intensitet 50%).
C	Funktion Delay	Om knappen trycks aktiveras den automatiska släckningen av belysningen försenad av motorn och belysningsystemet med 10 minutes. Enbart aktiverbar med pascalgen motor, inte intensiv hastighet och sensor = Off.
	Aktiverar/disaktiverar fjällkontrollens mot-tagare.	Genom att trycka på knappen i 4 sekunder (motor Off + belysning Off),i fränvaro av andra larm,blinkar lysdioden i:4 sekunder für att ange aktivering av fjällkontrollen2 sekunder für att ange disaktivering av fjällkontrollen
D	Sensor	I det här laget fungerar köksfläkten på automatiskt sätt i max. 5 tim-mar,;när tiden forflutit stänger fonctionen av motorn. Köksfläkten änderar motorhastigheten enligt vad sensorn har uppfattat.Knapparna B och C fungerar inte,den disaktiveras genom att trycka på knappen eller genom att stänga av köksfläkten.
E	Hanterar belysningsin-tensiteten: 0--L1--L2--L3--LMax	Genom att vidröra området tänds belysningen med önskad intensitet. Vid beröring av den önskade intensiteten, ökar den ytterligare (intensitet 100%) i forhallande till de andra Funktionerna (intensitet 50%).
F	Återställning av fil-terUtför Återställning av larmet for mätt- tade filter vid tryck på knappen med motor+belysning Off.	After 100 timmars fonctionär lysdioden tänd med fast sken für att ange mätttnaden av metallfiltren.Efter 200 timmas fonction blinkar lys- dioden for att ange mätttnaden av filtren med aktivi t kol.
	Aktiverar/disaktiverar larmet für mättadelf- ter med aktivt kol	Tryck på knappen i 4 sekunder (motor Off + belysning Off),i fränvaro av andra larm,blinkar lysdioden i:4 sekunder für att ange aktivering av larmet for filter med aktivi kol2 sekunder für att ange disaktivering av larmet for filter med aktivi kol

After att ha anslutit koksfaktien till elnatet aktiveras reglagen after 10 sekunder. Under den har perioden blinkar motorknappens lysdiod "0". Med avstangd koksfakt visas ingen funktion, enbart den klara delen ar synlig pa kontrollpanelen. Genom att trycka pa knappen A lyser allt annat lyser (med 50% intensitet). Reglagen aktiveras vid beroring av den valda fonctionen som lyser ytterligare (med 100% intensitet) i for-ha-lande till koksfaktens andra Funktioner (intensitet 50% ). Efter 10 sekunder i franvaro av kommandon, forblir enbart de valda Funktionerna tanda (intensitet 100% ) genom att stanga av allnat (intensitet 50% ). After 7 timmars fungtion i franvaro av kommandon stangs koksfaktken (motor Off + belynsing Off) av, fran den har situationen ateraktiveras Funktionema med ett tryck, vid afterfoljande tryck ar det moigt att valja de ons-kade Funktionerna.Det ar aven moigt att aktivera en av koksfaktens Funktioner (hastiget och belynsing), inte enbart genom ath vidrora kontrollpanelen utan ocksa genom att halla fingret kvar och bladdra mot den onskade Funktionen utan hoja fingret. Om avstangning av motor och slackning av belynsing har commenderats, genom att fora dem till noll, forblir alla regagens lysdioder tanda med 50% och om inga kommandon finns under de foljande 10 sekunderna, slacks alla lysdioder med undantag av lysdioderna "0" som forblir tanda i ytterligare 15 minutes.

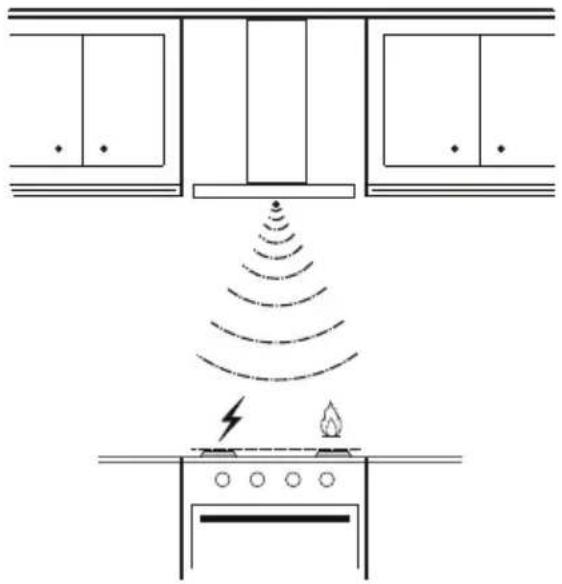

VALMÖJLIGHETER KÖKSFLÄKT SENSORLAGE

Under fonctionen i sensorlage paverkar den anvanda spishallen, tvamojljeter ar forutsedda:

• Elektrisk spishäll

Gasspishall

Initialt ar den elektriska spishallen valid, for att andra ar det nodvändigt att gà till vaga som foljer:

• Stäng av köksfläkten med knappen on/off
• Håll sensorknappen intryckt i 8 sekunder tills lysdioden blinkar:
  4 blinkninger anger valet elektrisk spishäll;
  2 blinkningar for gasspishall;
  Stang av strömförsörjningen i 10 sekunder och slå sedan den igen.

Varje gäng spishäll byts, utförs kalibreringsproceduren.

Kalibreringsprocedur: varje gang koksflakten strömförses eller spishäll byts aktiveras kalibreringsproceduren, under vilken koksflakten inte bör utsattas for matlagningsprocessor ers speciellt starka lukter, typ losningsmedel eller rengöringsmedel.

Denna fas anges av att sensorknappens lysdiod blinkar om den hartryckts.

Slå inte på motorn under kalibrer-ringen.

Varning: spruta inte rengöringsprodukter direkt på grillen unto rengör den enbart med trasor fuktade med rengöringsmedel. För rengöring av grillen undvikprodukter innehällande alkohol eller silikon.

BELYSNING

Varning: Denna apparat ar utrustad med ett vitt LED-ljus av klass 1M enligt normen EN 60825-1: 1994 + A1:2002 + A2:2001; max. avgiven optisk effekt@439nm: 7μW. Titta inte direkt med optiska instrument (kikare, forstoringsglas....).

• För byte kontakta servicecenter. ("För inköpet vänd dig till att service-centra").

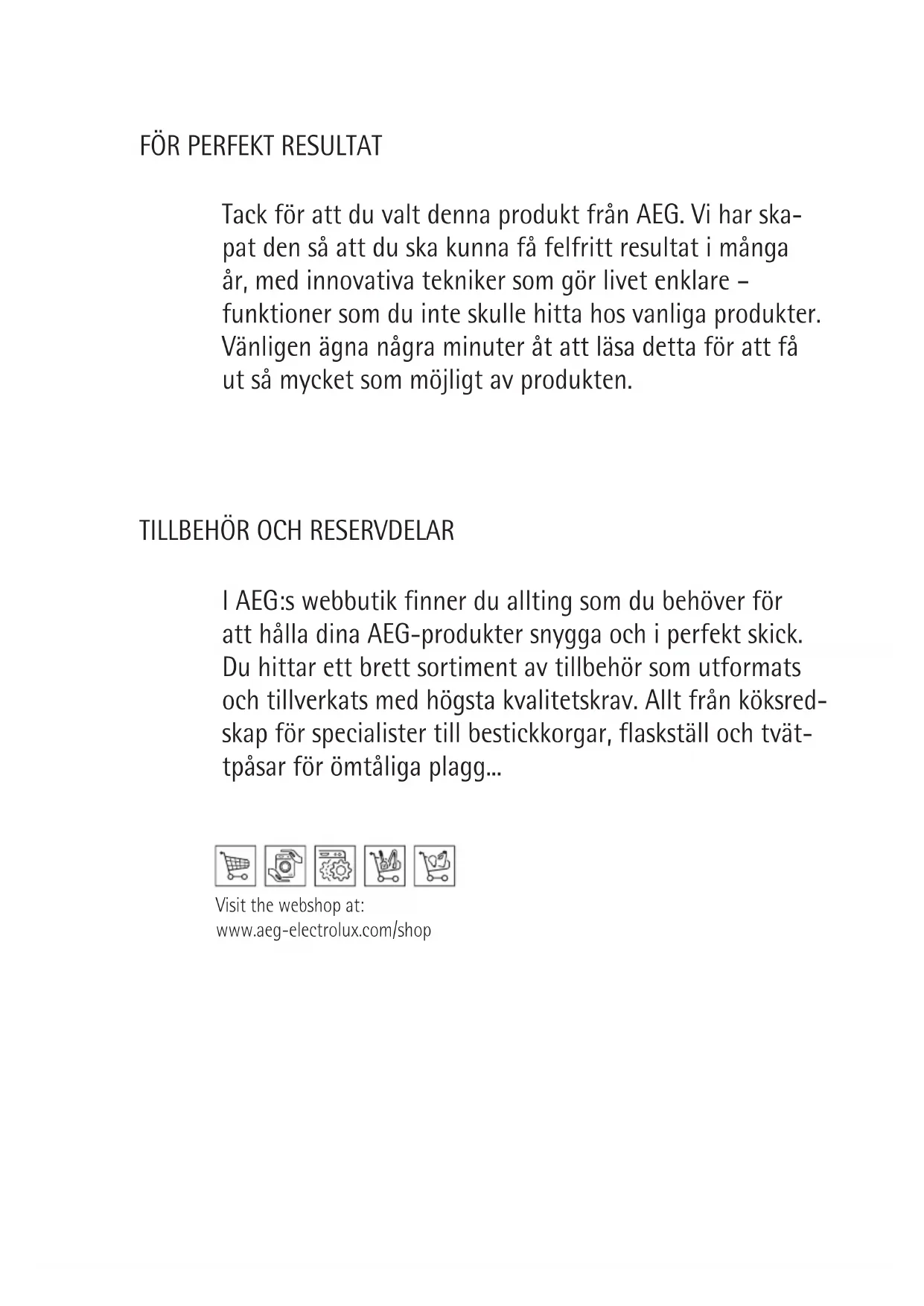

FOR PERFEKTE RESULTATER

Tack För att du valtenna produit från AEG. Vi har skapat den sö att du ska kunna fä felfritt resultat i mågaår, med innovativa tekniker som gör livet enklare - Funktioner som du inte skulle hitta hos vanligaprodukter. Vänligen ägna nagra minutesät at att lasa detta for att fäut sö mycket som möjlgigt avprodukten.

TILLBEHÖR OCH RESERVDELAR

I AEG:s webbutik finner du allting som du behöver für att hälla dina AEG-producter snygga och i perfekt skick. Du hittar ett brett sortiment av tillbehör som utformats och tillverkats med högsta kvalitetskrav. Allt是从 köksredskap für specialister till bestickkorgar, flaskställ och tvättpäsar für ömtäliga plagg...

Visit the webshop at: www.aeg-electrolux.com/shop
