X91384MDO - Liesituuletin AEG-ELECTROLUX - Ilmainen käyttöohje ja opas

Merkki	AEG-Electrolux
Malli	X91384MDO
Tuotetyyppi	Liesituuletin
Mitat (L x S x K)	90 cm x 50 cm x vaihteleva (asennuksen mukaan)
Nettopaino	Noin 18 kg
Verkkovirta	220-240 V ~ 50/60 Hz
Turvaetäisyys vähintään (lieden yläpuolella)	650 mm
Putkiliitännän halkaisija	≥ 120 mm
Moottorin nopeuksien lukumäärä	4 nopeutta + teho (P)
Ajastettu tehonsäätö	5 minuuttia
Valaistus	LED, säädettävä kirkkaus (L1 - LMax)
Sensor-toiminto (automaattinen)	Kyllä, sähkö-/kaasulieden tunnistuksella
Kauko-ohjain	Kyllä, aktivointi C-painikkeella
Rasvasuodattimen tyyppi	Astianpesukoneessa pestävä (2 kuukauden välein)
Aktiivihiilisuodattimen tyyppi	Ei pestävä, vaihdettava 4 kuukauden välein
Suodattimien kylläisyyden ilmaisin	Kiinteä LED 100h jälkeen (metalliset), vilkkuva 200h jälkeen (hiili)
Viivästetty automaattinen sammutus	10 minuuttia
Automaattinen sammutus käyttämättömyyden jälkeen	7 tuntia
Suojausluokka	Luokka I (maadoitus vaaditaan)
Mukana toimitettavat tarvikkeet	Putket, suodattimet, kauko-ohjain (version mukaan)
Korjattavuus	Varaosat saatavilla AEG-huoltopalvelun kautta

Usein kysytyt kysymykset - X91384MDO AEG-ELECTROLUX

Mikä on turvaetäisyys lieden ja liesituulettimen välillä?

Turvaetäisyys lieden ja liesituulettimen välillä on oltava vähintään 650 mm.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet ovat astianpesukoneessa pestäviä. Ne tulisi puhdistaa 2 kuukauden välein tai tiheämmin runsaassa käytössä.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatin ei ole pestävä eikä uudelleenkäytettävä. Se on vaihdettava vähintään 4 kuukauden välein tai tiheämmin runsaassa käytössä.

Miten liesituulettimen kauko-ohjain aktivoidaan?

Kauko-ohjaimen vastaanottimen aktivoimiseksi tai deaktivoimiseksi paina C-painiketta usean sekunnin ajan (moottori ja valot pois päältä). LED vilkkuu 4 sekuntia aktivoinnissa, 2 sekuntia deaktivoinnissa.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin sähkönsyöttö (kaksinapainen kytkin). Varmista, että liesituuletin on kytketty ja jännite vastaa arvokilpeä. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Miten automaattista Sensor-tilaa käytetään?

Aktivoi toiminto painamalla D-painiketta. Liesituuletin toimii automaattitilassa enintään 5 tuntia, säädellen nopeutta anturin havaintojen mukaan. Poistaaksesi paina D uudelleen tai sammuta liesituuletin.

Miten anturin lietetyyppi (sähkö tai kaasu) muutetaan?

Sammuta liesituuletin, pidä Sensor-painiketta painettuna 8 sekuntia. LED vilkkuu 4 kertaa sähköliedelle, 2 kertaa kaasuliedelle. Katkaise virta 10 sekunniksi vahvistaaksesi.

Miten suodattimien kylläisyyshälytys nollataan?

Kun suodattimet on puhdistettu tai vaihdettu, paina F-painiketta (moottori pois päältä) nollataksesi hälytyksen. Kiinteä LED ilmaisee metallisuodattimien kylläisyyden (100h), vilkkuva hiilisuodattimien (200h).

Miksi LED-valo vilkkuu?

Vilkunta voi osoittaa häiriötä. Katso käyttöohjeesta diagnoosi. Jos Sensor-painikkeen LED vilkkuu, se voi ilmaista anturin kalibroinnin olevan käynnissä.

Mistä löydän varaosia AEG-liesituulettimelle?

Varaosat ovat saatavilla AEG-huoltopalvelun kautta tai virallisesta verkkokaupasta (www.aeg-electrolux.com/shop). Käytä mallinumeroa X91384MDO osien tunnistamiseen.

KÄYTTÖOHJE X91384MDO AEG-ELECTROLUX

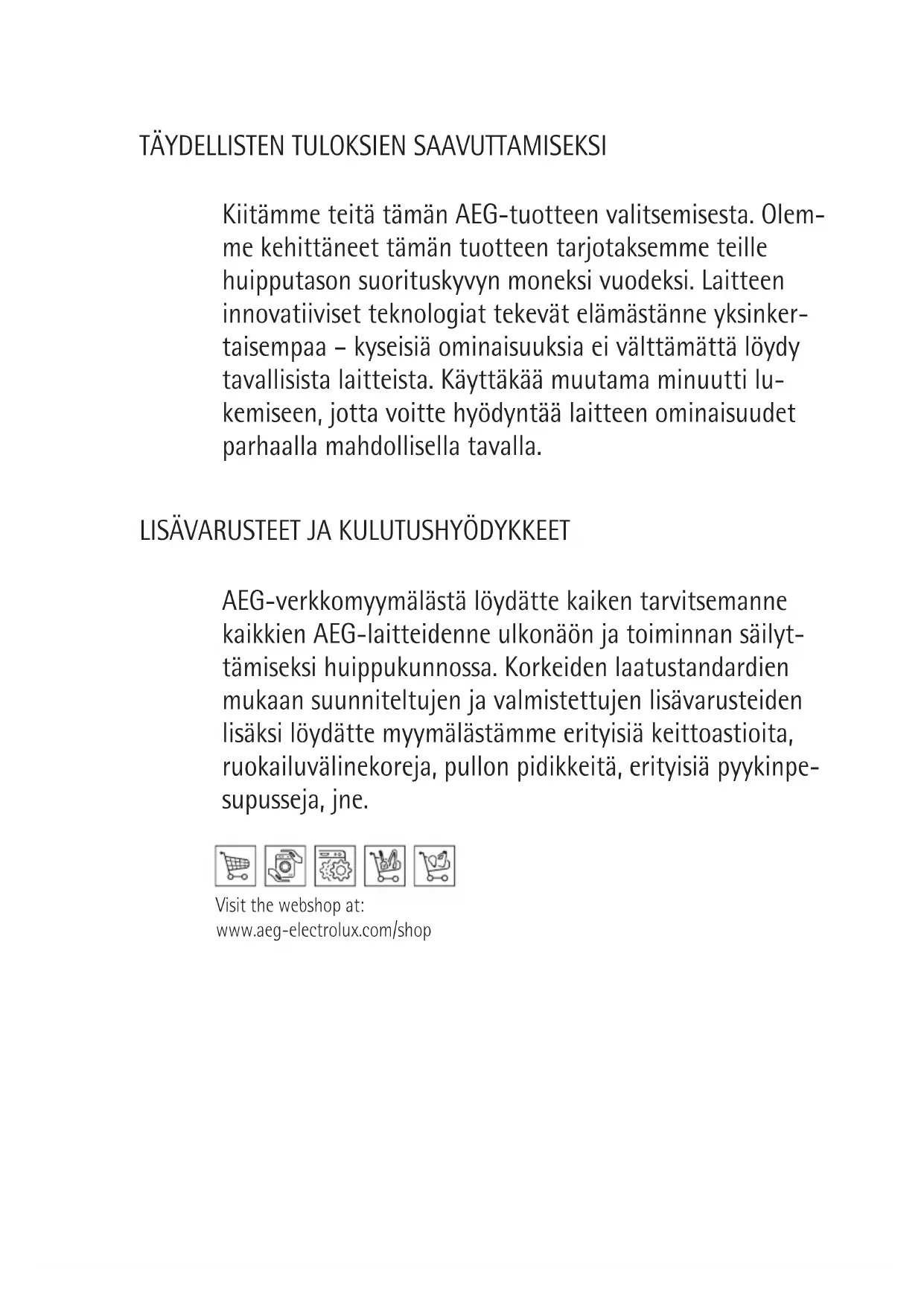

Kiitämme teita taman AEG-tuotteen valitsemisesta. Olemme kehittaneet taman tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset technologiat tekevat elamastanne yksinkertaisempaa - kyseisi aminaisuuksa ei valttamattä loydy tavallisista laitteista. Kaytakäa muutama minuutti lukemiseen, jotta voitte hyödyntäa laitteen ominaisuudet parhaalla mahdollisella ravall.

LISÄVARUSTEET JA KULUTUSHYÖDYKKEET

AEG-verkkomyymälästa lóydätte kaiken tarvitsemanne kaikkien AEG-laitteidenne ulkonaön ja toiminnan säilytämiseksi huippukunnossa. Korkeiden-Laustandardien mukaan suunniteltujen ja valmistettujen lisavarusteiden lisaksi lóydätte myymälastämme erityisiä keittoastioita, ruokailuvalinekoreja, pullon pidikkeitä, erityisiä pyykinpesupusseja, jne.

Visit the webshop at: www.aeg-electrolux.com/shop

FI - OHJEITA JA NEUVOJA - Tämä kayttöhje on tarkoitettu useammalle laitteen versiolle. On mahdolista etta siinä kuvataan joitakin varusteiden yksityiskohtia, jotka eivat kuulu sinun laitteeesesi. Valmistaja ei vastaa vaarastai ta santöjen vastaisesta asennuksesta alheutuneista vahingoista. Minimiturvaetäisyys keittotason ja liessituulettimen vailll on 650 mm. Varmista, etta verkojannite vastaa liesituulettinen sisall olevassa arvokilvessä nkyvä jinnitetta. 1. luokan laitteet: Varmista, etta kodin sahkjärestelmässä on oikeanlainen maadoitus. Litta liesituuletin imetyn ilman ulostuloon putkella, Jonka lapimitta on ainakin 120 mm. Putken tayty olla mahdollismman lyhyt. Alä liita liesituuletin palamisesta syntyneen savun poistupteken (lammityslaitteet, takatjne.). Jos samassa tilassa kaytetaan sekä liesituuleinta etta muita, muilla kuin sahkenergialla toimvia laitteita (esimerkiki kaasulatteita), tilassa on oltau riittava tuuletes. Jos keittton tuuletes ei ole rittvā, tee ukkoseinaan aukpo puhtaan ilman kiertamisen takaamiseksi. Liesituuletin on sunniltetu ainoastaan kotialouskäyttoen ruoanlaitosta tulevan karyn poistamiseksi. Alä koskaan kayta liesituuleinta vaärin. Alä pidä kaynnissä olevan liesituulettinen alla korkealiekkistä avotulta. Sääda liekki aina niin etta se e tule reunoita kattilan pohjan yli. Valvo uppopaistokattiloita paistamisen aikana: ylikuumentunot oljy saattaa sytyä palamaan. Alä liekita ruoka liesituulettinen alla: tulipalovaara. Laitetta eivat saa kayttä psyykkisesti tai sensorisiesti rajoitsetiset henkiliot (lapset mukaan lukien), tai kokemattomat tai taitamattomat henkilot, elleidan turgullisudestaan vastaava henkilö ole valmentanut heita laitteen kayttöon tai valvo sita. Lapsia on valvottava, jotta he eivat päase leikkimaan laitteella. Kytke laite irti sahköverkosta irrottamalla pistoke ti kayttmällä päkytkintä ennen minkään huoltotoimenpiteen aloittamista. Huolla suodattimet aina huolellisiesti suositteluin aikavalein (tulipalovaara). Rasvasuodattimet Z voidaan pestä myos astianpesukoneessa ja ne on pestä voin 2 kayttokuukauden valein tai useammin, jos liesituuleinta kaytetaan hyvin paljon. - Aktivihiilisudatenta W ei voi pestä eika udistaa, se tatyty vaihtaa noin 4 kayttokuukauden valein tai useammin, jos liesituuleinta kaytetaan hyvin paljon. Liesituulettinen pinnat puhistetaa konstealla liinalla ja neutraillila nestemäisellpeusaine. Merkki tuotteessa tai sen asiirjoissa tarkoittaa, etta laitte taa ei saa havittä kotitalousjatteiden mukana, vaan se tulee tomittaa sopivaan sahko-ja elektronikkalaitteiden kierratskesukseen. Tuoteen havittaminen oikealla tavalla auttaa valttamän mahdollisa ymparistö- ja terveyshaittoja, joita saattaa alheutua sen vaäränlaisesta kaytostä poistamisesta. Lisatietoja tuoteen kierrattämisesäaat paikallisila viranomaisila, jatehuillossta ai likkeestä, josta tuote on ostetu.

Liä liesituuletin sahköverknoon asentamalla kaksinapainen kytkin,jonka koskettimien vali on vahintaan 3 mm.

Huomio: Poista suojakalvot (valkoinen ja läpinäkyvä) ennen liesituulettimen asentamista.

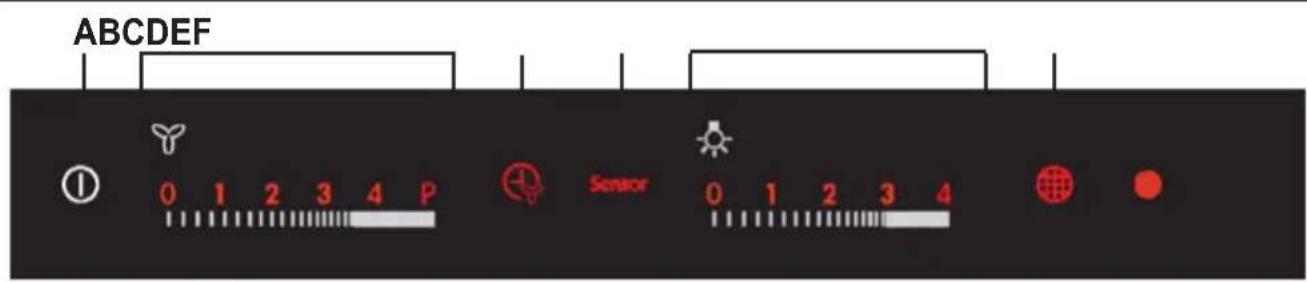

KÄYTTÖ

Painike Toiminto Kuvaus
A	On/Off Liesituulettimen toiminnot	Jos painiketta kosketaan liesituulettimen ollessa sammuttuu, kaikkin toimintohin syttyy valo (teho 50 %) ja niiden käytäminen tulee mahdolliseksi. Jos painiketta kosketaan liesi-tuulettimen ollessa toiminnassa, se sammuttaa kaikki toiminnot (Moottori Off + valot Off).
B	Hallitsee moottorin nopeutta:0-V1-V2-V3-V4-P	Kun aluetta kosketetaan, moottori käynnistyy halutulla nopeudella.P = Tehonopeus, nopeus on ajastetu 5 minuutiki ja tämän ajan kuluttua järkestelmä palaa aiemmin asetettuin nopeuteen,Jos aktivointi tehdään moottorin ollessa Off nopeudeksi tulee V1. Kun haluttua nopeutta kosketaa, valo tulee kirkkaammaksii (teho 100 %) kuin muissa toimnoissa (teho 50%).
C	Ajastustoiminto	Painikkeen koskeminen aktivi automattisen moottorin ja valon kytkemisen pois toiminnsta 10 minuutin viiveen jälkeen. Aktivoitavissa vain moottorin ollessa toiminnassa, normaali nopeus ja Sensor = Off.
	Ottaa käytöön / poistaa käytösä kauko-ohjaimen vastaanot timen.	Kun painiketta kosketaan 4 sekuntia (Moottori Off + valot Off), ja muita hälytyksiä ei ole, merkkivalo vilkkuu:4 sekuntia osoittaa kauko-ohjainen aktivoinnin2 sekuntia osoittaan kauko-ohjainen poistumisen käytõstä
D	Sensor	Tässä ravassia liesituuletin toimii automattisesti enintään 5 tuntia, toiminnon päättyessä moottori sammu. Liesituuletin muuttaa moottorin nopeutta anturin havaintojen mukaan. Painikkeet B ja C eivät toimi, toiminto sammutetaan painamalla painiketta tai sammutta-malla liesituuletin.
E	Hallitsee valon kirkkautta:0-L1-L2-L3-LMax	Kun aluetta kosketaan, valot syttyvät halutulla kirkkaudella. Kun haluttua kirkkauden kohtaa kosketaan se tulee kirkkaammaksii (teho 100 %) kuin muissa toimnoissa (teho 50 %).
F	Suodattimien kuittaus Kuittaa suodattimen täytymisen hälytyksen kun painiketta koske-taan moottorin ollessa sammutettu.	100 toimintatunnin jälkeen merkkivalo palaa jatkuvasti osoittaaen metallisuodattimien täytymisen. 200 toimintatunnin jälkeen merkkivalo vilkkuu osoittaaen aktivihiilisuodattimien täytymisen.
	Ottaa käytöön / poistaa käytösä aktivihiilisuodattimien täytymisen hälytyksen.	Kun painiketta kosketaan 4 sekuntia (Moottori Off + valot Off), ja muita hälytyksiä ei ole, merkkivalo vilkkuu:4 sekuntia osoittaaen aktivihiilisuodattimien hälytyksen aktiviinnin2 sekuntia osoittaaen aktivihiilisuodattimien poistumisen käytõstä

Kun liesituuletin kytketaan sahköverknoon, kytkimet alkavat toimia noin 4 sekunn kuluttua. Tana aikana moottorin painikkeen merkkivalo 0 vilkkuu. Liesituulettinen ollessa sammutetu mikan toiminto ei nay naytossa, nakyv vain kayttopaneelin kiinteaa osa. Muuhun osaan tuee valo (teho 50% ) kun painetaan painiketta A. Kytkimet aktivoituvat kun valittua toimtoa kosketaan, ja valo tuee kirkkaammaksri (teho 100% ) kuin muissa toiminnoisaa (teho 50% ). 10 sekunn kulttua ilman kykimien kayttamista vain valitut toiminnot palavat (teho 100% ) mutut sammuvat (teho 50% ). 7 tunnin kuluttua ilman kykimien kayttamista liesituuletin sammu (Moottori Off + valot Off), tassilassa toiminnot aktivoidaan kosketuksella ja seuraavalla kosketuksella voidaan valita haluttu toiminto. On mahdolista aktivoida liesituulettimen toiminto (nopeus ja valo) kossettamalla kayttopaneelia, mutta myos laittamalla sormi paneelin paalle ja siirtamallaa sitahalutun toiminnon kohdalle sormea nosamatta. Jos moottori ja valot sammutetaan viemallae asentoon nolla, kaikkien kykimien valot javat palamaan (50%) ja jos muita valintoja ei tehdä 10 sekunn kluessa, kaikki merkkivalot samuvat merkkivaloja 0 lukuun ottamatta, ne palavat vielä 15 minuuttia.

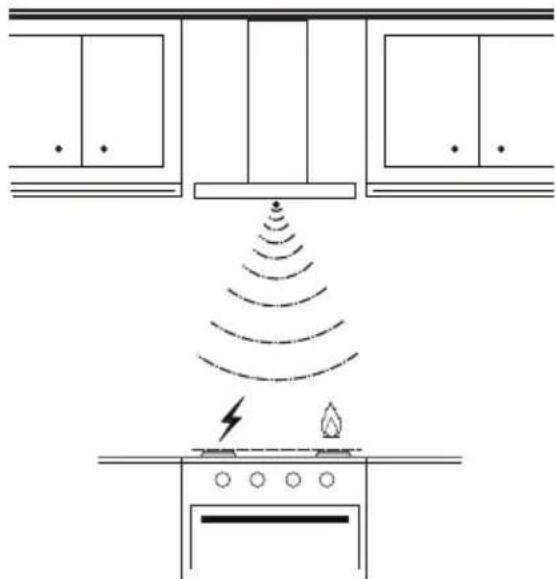

LIESITUULETTIMEN VAIHTOEHDOT TAVASSA SENSOR

Sensor-tavassa toimintaan vaikuttaa kaytetty keittotaso, on kaksi mahdollisu-utta:

Sahkoliyesi

Kaasuliesi

Valittuna on sahkoliesi, valintaa muute-taan seuraavalla tavalla:

• Sammuta liesituuletin painikkeella on/off
• Pidä painettuna painiketta Sensor 8 sekuntia, kunnes merkkivalo alkaa vilkkua:
  4 vilkutusta osoittaa sahkolieden valinnan
  2yilkutusta kaasuliesi
• Katkaise virta 10 sekunnin ajaksi ja kytke se takaisin.

Aina kun keittotason tyyppia muutetaan, tapahtuu kalibrointi.

Kalibrointimenettely: Aina kun liesituuletin kytketaan sahkoverkoon tai keittotason tyyppia muutetaan, aktivoituu anturin kalibrointimenettely, Jonka aikana liesituuletinta ei pidä kayttäa ruoanlaittoon eikä sen lahellaa saa kayttäa aineita, jossa on erityisen voimakas haju, kuten liuottimia tai pesuaineita.

Menettely kestaa:

13 min ios on valitti sähköliési
- 1 minJos on valitti kaasuliesi

Tämän vaiheen osoittaa Sensor-painikkeen merkkivalon vilkuminen, jos sitä on painettu. Alä kaynnista moottoria kalibroinnin aikana.

Huomio: Alä suihkuta puhdistusaineita suoraan ritilään, vaan puhdista se pesuaineeseen kostutetulla liinalla. Alä kaytā ritilān puhdistamiseen alkoholia tai silikonia sisaltävià tuotteita.

VALAISTUS

Huomio: Tassā laitteessa on valkoinen LED-valo, luokka 1M vastaa normia EN 60825-1: 1994 + A1:2002 + A2:2001; suurin valoteho @439nm: 7μW. Alä katso suoraan optisilla valseillä (kiikari, suurrennuslasi....).

Vaihtoa varten ota yhteys huoltopalveluun. ("Hankintaa varten ota yhteys huoltopalveluun").

FOR PERFEKTE RESULTATER
