Produkttyp	Vinkyl
Märke	Vestfrost
Modell	FZ 295 W
Kapacitet	165 flaskor (uppskattning)
Klimatklass	SN, N, ST, T
Temperaturområde övre zon	8°C till 22°C
Temperaturområde nedre zon	5°C till 22°C
Min. omgivningstemperatur (vinterfunktion)	5°C
Elektrisk anslutning	220-240 V / 50 Hz, 10-13 A
Köldmedium	Brandfarligt kolväte (mängd på typskylten)
Max lastvikt	85 kg
Belysning	LED klass 1
Avfrostning	Automatisk
Dörrlarm	Ja (efter 2 minuters öppning)
Temperaturlarm	Ja (hög och låg)
Barnsäkerhet	Ja (knapplås)
Vändbar dörr	Ja (öppning vänster eller höger)
Justerbara fötter	Ja (fram)
Rengöring	Varmt vatten och milt diskmedel
Reparerbarhetsindex	Ej specificerat

Vanliga frågor - FZ 295 W VESTFROST

Hur ställer jag in temperaturen i Vestfrost FZ 295 W vinkyl?

För att ställa in temperaturen, använd knapparna SET1 (övre zon) eller SET2 (nedre zon), sedan upp/ner-knapparna för att justera. Temperaturen kan ställas in mellan 8 och 22 °C i övre zon, och mellan 5 och 22 °C i nedre zon.

Hur aktiverar eller avaktiverar jag barnsäkerheten?

Tryck samtidigt på upp- och ner-knapparna i cirka 3 sekunder. Displayen visar blinkande 'Pof' för aktivering, 'Pon' för avaktivering.

Vad gör jag om dörrlarmet ljuder?

Larmet ljuder efter 2 minuters dörröppning. Stäng dörren för att stoppa det. Om det fortsätter, kontrollera att dörren är ordentligt stängd.

Hur vänder jag dörröppningsriktningen?

Följ stegen i manualen: demontera det övre gångjärnet, ta bort dörren, flytta det nedre gångjärnet och montera sedan dörren på andra sidan. Använd en hårtork för att justera tätningen om det behövs.

Hur rengör jag vinkylen?

Koppla bort apparaten. Rengör insidan med en mjuk trasa och varmt vatten blandat med diskmedel (max 65 °C). Skölj och torka. Använd inte slipande rengöringsmedel.

Är avfrostningen automatisk?

Ja, avfrostningen är automatisk. Vattnet rinner ner i en behållare ovanför kompressorn och avdunstar. Rengör då och då behållaren och avloppsröret.

Vilka är måtten och vikten på apparaten?

Exakta mått anges inte i manualen, men max lastvikt är 85 kg. Se till att lämna tillräckligt med ventilationsutrymme runt apparaten.

Hur sparar jag energi med denna vinkyl?

Placera apparaten i ett svalt rum, ställ in termostaten på en högre temperatur och undvik att öppna dörren för ofta eller för länge.

Vad gör jag om displayen visar 'P1' eller 'P2'?

Dessa koder indikerar ett fel på temperatursensorn (övre för P1, nedre för P2). Kontakta kundtjänst. Apparaten kommer att fungera i reducerat läge tills reparation.

Vad är kapaciteten på vinkylen FZ 295 W?

Den ungefärliga kapaciteten är 165 flaskor (enligt standardmått), men kontrollera typskylten för exakt kapacitet.

BRUKSANVISNING FZ 295 W VESTFROST

Tryck på SET2. Härefter kan temperaturen

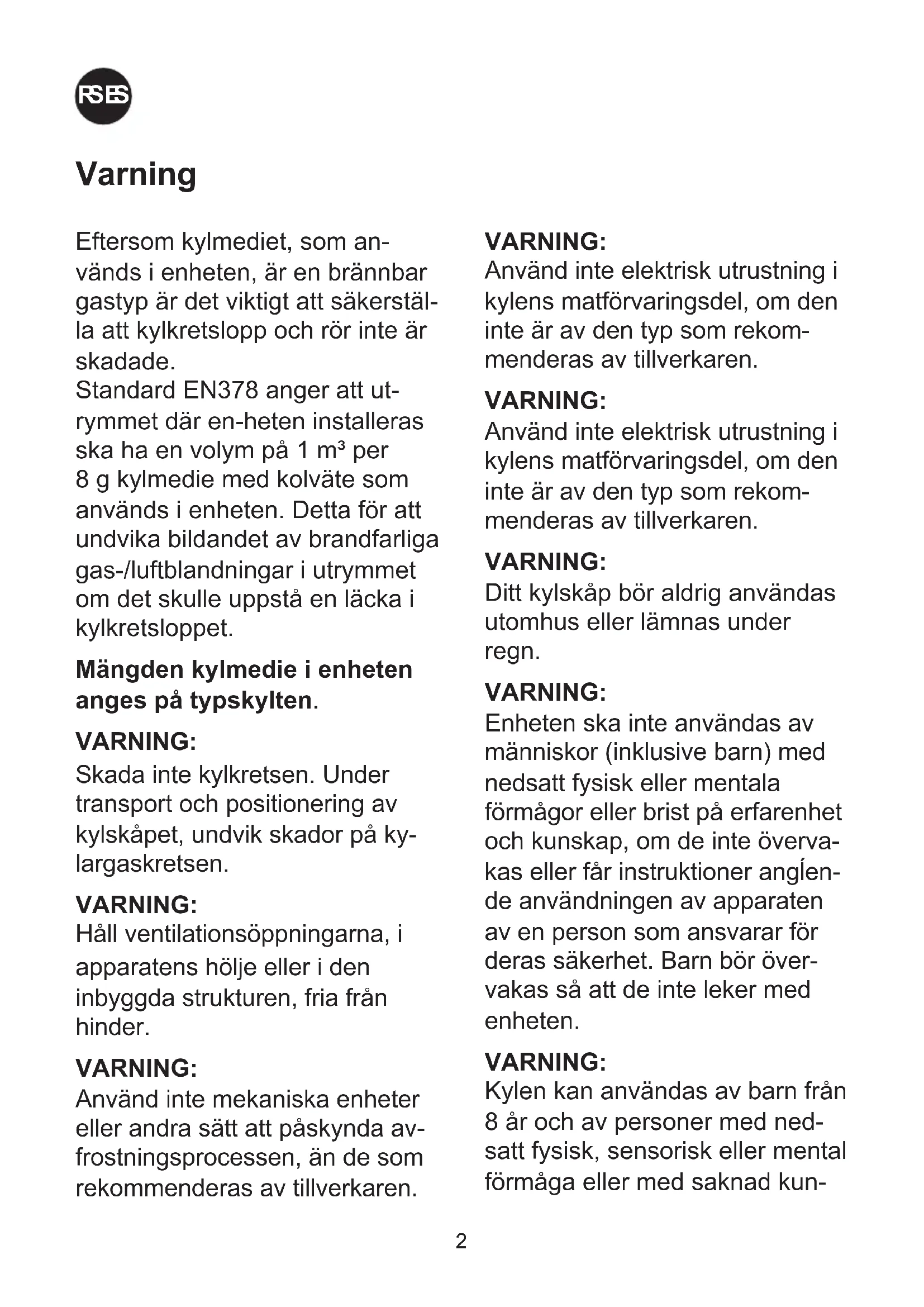

Eftersom kylmediet som används i enheten är en brännbar gastyp är det viktigt att säkerställa att kylkretslopp och rör inte är skadade.

Standard EN378 anger att utrymmet där enheten installeras ska ha en volym på 1m³ per 8 g kylmedie med kolväte som används i enheten. Detta för att undvika bildandet av brandfarliga gas-/luftblandningar i utrymmet om det skulle uppstå en läcka i kylkretsloppet.

Mängden kylmedie i enheten anges på typskylten.

VARNING:

Skada inte kylkretsen. Under transport och positionering av kylskåpet, undvik skador på kylargaskretsen.

VARNING:

Håll ventilationsöppningarna, i apparatens höjd eller i den inbyggda strukturen, fria från hinder.

VARNING:

Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren.

VARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

VARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekommenderas av tillverkaren.

VARNING:

Ditt kylskåp bör aldrig användas utomhus eller lämnas under regn.

VARNING:

Enheten ska inte användas av människor (inklusive barn) med nedsatt fysisk eller mental förmåga, eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående användningen av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med enheten.

VARNING:

Kylen kan användas av barn från 8 år och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller med saknad kunskap,

om de är under uppsikt av en person som är ansvarig för deras säkerhet eller om de har instruerats om hur man använder kylen på ett säkert sätt och har förstått de faror och risker som kan uppstå vid användningen.

VARNING:

Barn får inte använda apparaten som leksaker.

VARNING:

Rengöring och underhåll får inte utföras av barn, med mindre de är över 8 år och är under övervakning.

VARNING:

Förvara inga explosiva ämnen såsom aerosolburkar med en brandfarlig drivgas i denna apparat.

VARNING:

Fara och risk för brand eller explosion när köldmediet är lättantändligt. Enheten får endast repareras av utbildad personal.

• Använd inte fler-uttag eller förlängningssladd.
• Dra ur stickproppen ur stickkontakten innan reparation eller rengöring av enheten.
• Om uttaget inte matchar kylskåpskontakten, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Frostbildning på invändig evaporatorplåt och övre delar är normalt. Enheten ska därför frostas av i samband med allmän rengöring eller underhåll.
• Vid ändring av enhetens konstruktion upphör samtlig garanti och produktansvaret bortfaller.

Denna produkt är enbart avsedd att användas för förvaring av vin.

Innehåll

Varning 2 Före användning 4 Tekniska data 4 Reducerad energiförbrukning vid användningen 4 Lär känna din vinkyl 5 Användning och installation 6 Vändbar dörr 9 Manövrering och funktion 10 Avfrostning, rengöring och underhåll 12 Felsökningslista 13 Garanti, reservdelar och service 14 Bortskaffning 15

Före användning

Före användning: Kontrollera att skåpet inte är skadat. Transportskador ska anmälas till återförsäljaren.

Placera kylskåpet på en plats där det inte utsätts för direkt solljus.

Fjärna emballagen. Innan du använder ditt kylskåp, torka av alla delar med varmt vatten och ett milt rengöringsmedel, och skölj sedan med rent vatten och torka.

När det används för första gången eller efter transport, ställ ditt kylskåp i upprätt läge i minst 1 timme utan ström. Annars kan du skada kompressorn.

Tekniska data

Anordningen uppfyller kraven i alla relevanta EU-direktiv, t.ex. lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU

På typskylten fig. 2 anges olika tekniska data samt typ och tillverkningsnummer.

Kablar och anslutningar till strömförsörjningssystem måste följa alla (nationella och lokala) förordningar. Kylskåpet är avsett för anslutning till växelström. Anslutningen ska ske till ett fristående uttag.

Anslut apparaten till 220-240 V / 50 Hz växelström via en korrekt installerad jordat uttag. Uttaget måste skyddas med en 10-13 A säkring.

För utrustning som används i icke-europeiska länder, kontrollera typskylten på strömförsörjningen har rätt angiven spänning och strömstyrka

Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylten inuti enheten.

Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

Reducerad energiförbrukning vid användningen

Energiförbrukningen sjunker:

1) Med lägre omgivningstemperatur. 2) Med högre börvärdesinställning på termostaten. 3) Ju färre gånger man öppnar dörren och ju kortare tid den är öppen.

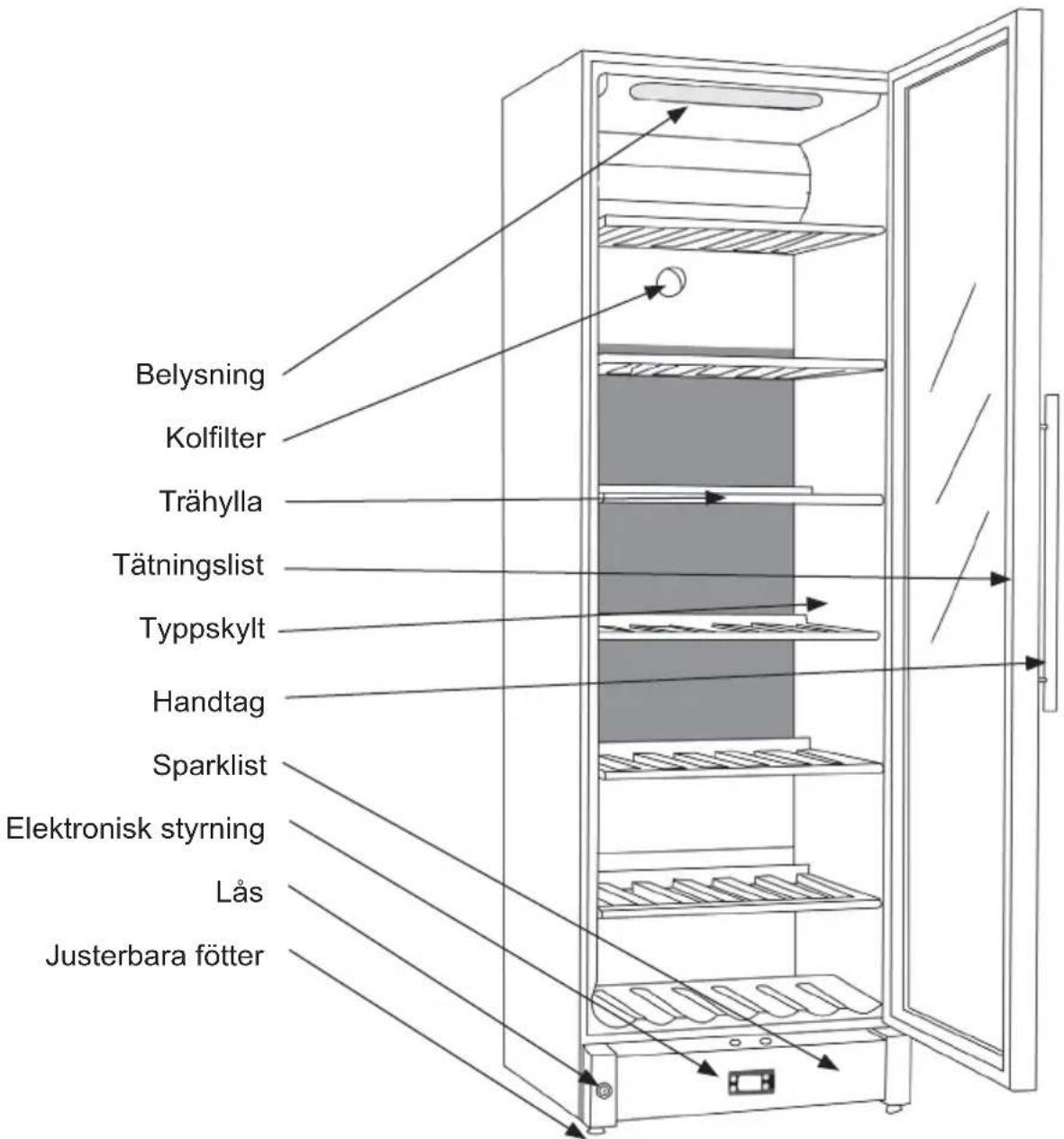

Lär känna din vinkyl

fig.1

Användning och installation

Placering

Av säkerhetsmässiga och driftsmässiga skäl får enheten inte placeras utomhus. Ställ enheten på ett plant underlag i ett torrt och välventilerat utrymme (max 75% relativ luftfuktighet). Placera inte enheten nära värmekällor såsom spisar eller radiatorer och undvik att utsätta den för direkt solljus eller värme från annan värmekälla.

Rumstemperatur

Klimatklassen står på typskylten. Den anger inom vilka rumstemperaturer enheten fungerar optimalt. Vinskapen med vinterposition fungerar dock ned till 5°C rumstemperatur.

Klimatklass Tillåten temperatur
SN +10 °C till +32	°C
N +16 °C till +32	°C
ST +16 °C till +38	°C
T +16 °C till +43	°C

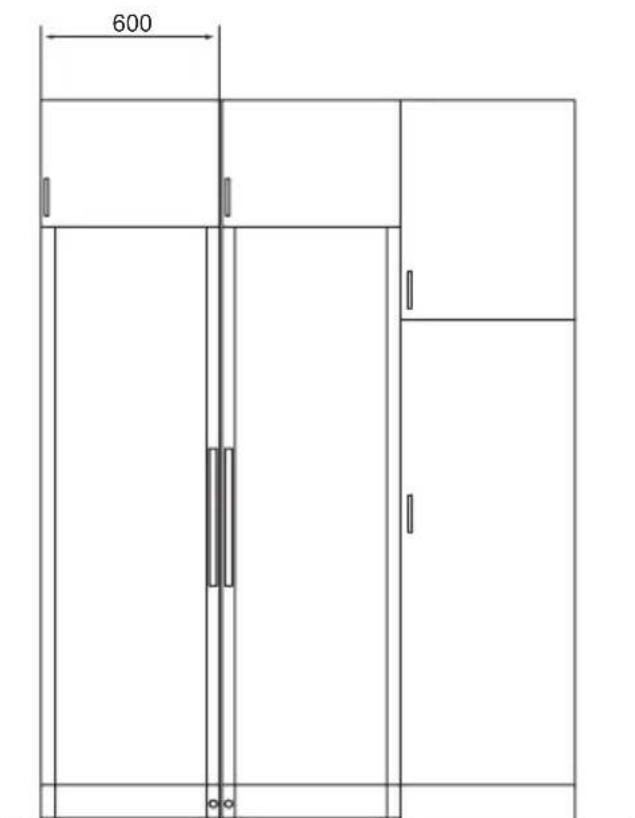

Installation

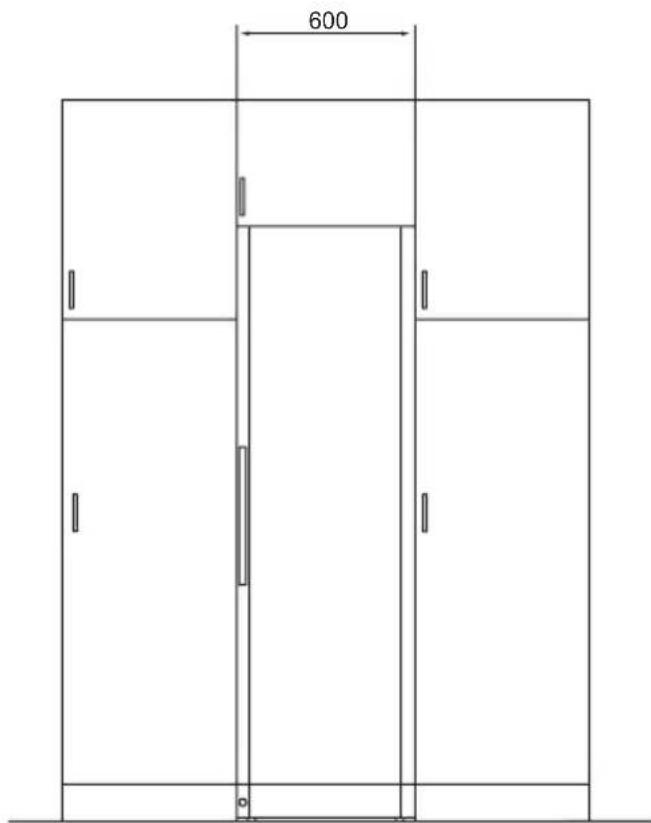

Underlaget som enheten ska stå på ska vara plant. Använd ingen ram eller liknande. Enheten kan stå fritt upp mot en vägg, byggas in i ett kökselement eller stå vid sidan om tillsammans med andra skåp (fig. 3).

fig. 2 fig. 3

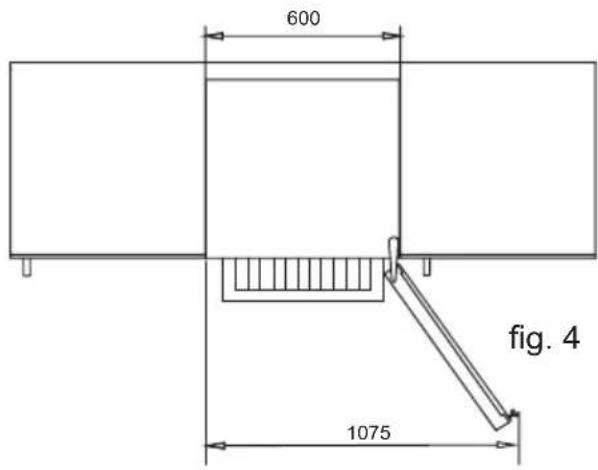

Skåp sett ovanifrån

När du placerar skåpet bredvid en vägg, se till att det finns tillräckligt med utrymme för att dörren öppnas så mycket att hyllorna kan dras ut (fig. 4).

Ventilation

Det är viktigt att enheten får tillräcklig ventilation och att luftcirkulationen över, under och runt enheten sker obehindrat. Figurerna nedan visar hur man säkerställer nödvändig cirkulation runt enheten.

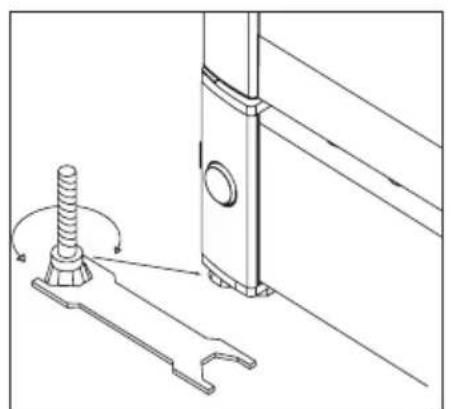

Det är viktigt att enheten står helt plant. Man kan justera enheten genom att vrida de ställbara fötterna framtill upp eller ner (se fig. 7).

Kontrollera med ett vattenpass att enheten står helt plant.

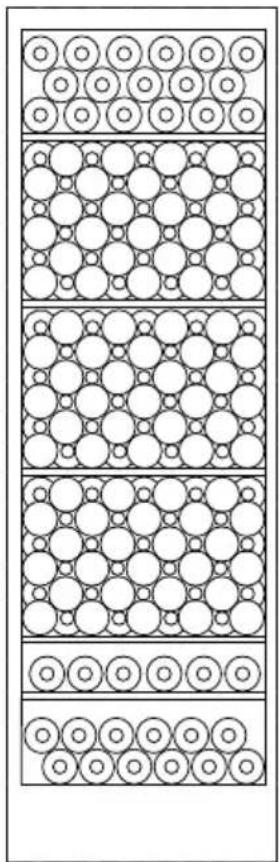

fig. 7

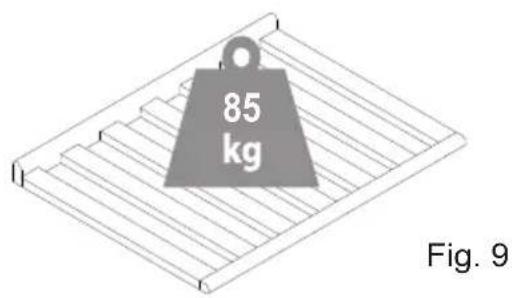

Max. 85 kg

fig. 10

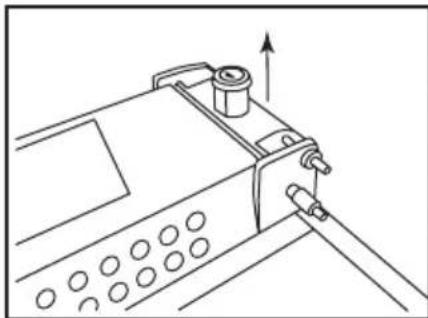

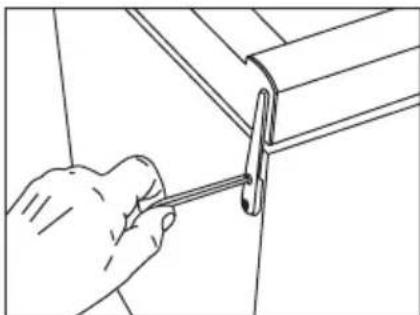

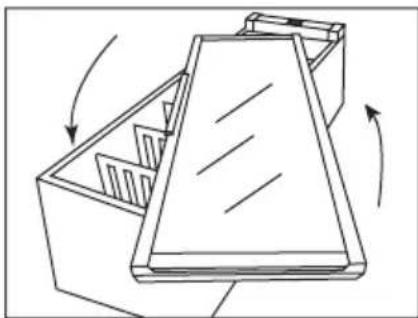

Vändbar dörr

Dörren kan bytas från höger till vänster och vice versa enligt följande:

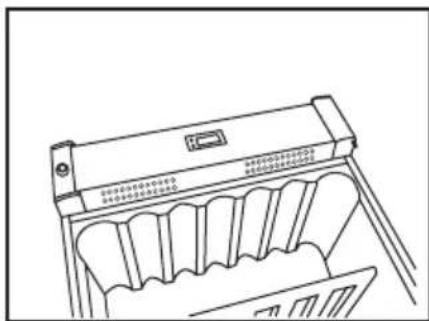

1. Skåpet är avstängt och det övre gångjärnet lossas.

2. Ta bort det övre gångjärnet.

3. Glasdörren slutar (på FZ 295 W skaka handtaget, som lossnar inuti nedanför förseglingslisten).

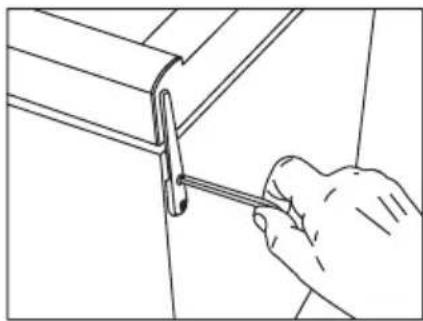

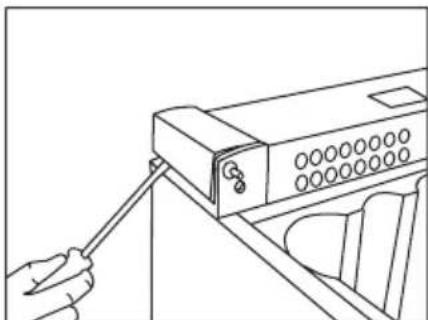

4. Skydden i piedestalens sidor demonteras försiktigt med en platt skruvmejsel.

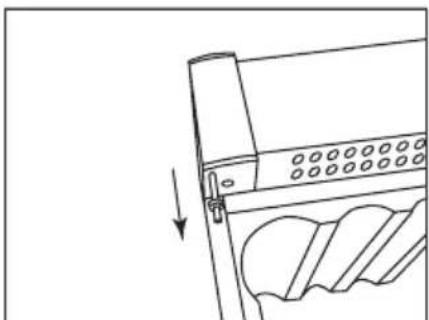

5. Dra upp gångjärnsstiftet ... och monteras på motsatt sida.

6. Låsskaftet skruvas loss med en platt skruvmejsel.

7. När låsskaftet lossnar, dra öppna den tillsammans med låscylindern och fästs på motsatt sida.

8. Klicka på locken på hyllsidorna på motsatt sida.

9. Dörren är monterad över bottenkranen och övre gångjärnet är monterat och skruvas väl fast.

1. Kontrollera om tätningsremsan sluter tätt runt omkring efter hängning. Gör det inte. Kan vara med en hårtork värmer försiktigt tätningsremsan i hela sin längd. Och hjälpa sedan tätningsremsan lite ut så att den åter slutar nära skåpet. Se till att tätningsremsan inte blir för varm att smälta!

OBS! För att ta bort magneten på undersidan av dörren, skruva loss de två skruvarna och montera den på den andra änden av dörren. Om det finns en logotypmärke på dörren, ta också bort det och lägg om möjligt på den andra änden av dörren

Ta bort topp- och bottenbussningarna på dörrändstyckena (bussningarna är de svarta, runda plastdelarna som passar in i topp- och bottenänden) och byt ut dem så att bussningen som var i toppen är nu i botten och vice versa.

Manövrering och funktion

fig. 11

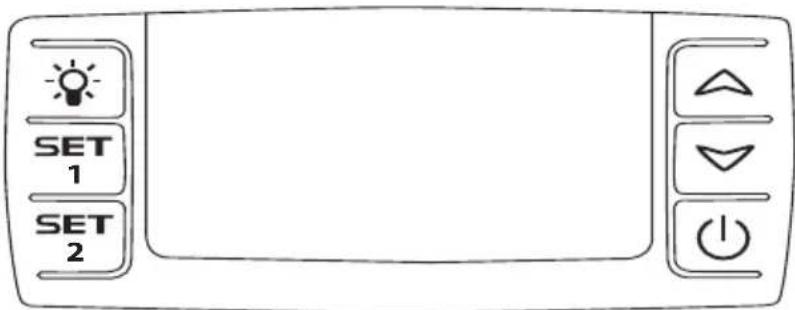

Elektronisk styrning

Den elektroniska styrningen säkerställer att de förinställda temperaturerna hålls uppochnertill i enheten. Detta sker via avancerad styrning av kylsystemet, värmeelementen och fläkten. Förinställd temperatur lagras vid eventuellt strömavbrott.

Den elektroniska styrningen har följande funktioner:

• Till/från brytare Ljuskontakt*
• Temperaturjustering
• Temperaturindikator
• Automatisk avfrostning Dörrlarm
• Larm vid för hög och för låg temperatur
• Ljuset är antingen tänt konstant eller endast när dörren öppnas.

Temperaturindikator

Displayen visar aktuell temperatur. Displayens övre siffror visar temperatur upptill i enheten och displayens nedre siffror visar temperatur nertill i enheten. Temperaturindikatorn har ett integrerat filter som

simulerar aktuell temperatur i flaskorna. Därför reagerar inte indikatorn på kortvariga variationer i lufttemperaturen.

Temperaturjustering

Termostaten är försedd med barnsäkring. Barnsäkringen kopplas in genom att trycka på knapparna för "upp och ner" samtidigt. Efter ca 3 sekunder blinkar "Pof" i displayen. Därefter visas aktuella temperaturer som vanligt. Dessutom kan förinställd temperatur visas genom att trycka på SET1 respektive SET2.

Barnsäkringen återställs genom att trycka på knapparna för "upp och ner" samtidigt. Efter ca 3 sekunder blinkar "Pon" i displayen och temperaturen kan ställas in.

Temperaturinställning upptill i enheten

Tryck in SET1. Därefter kan temperaturen upptill justeras uppåt eller neråt med hjälp av knapparna för "upp och ner". Temperaturen kan ställas in från 8 till 22°C. Dock kan inställningen inte göras lägre än den faktiska inställningspunkten för temperatursensorn i botten av enheten.

Temperaturinställning nertill i enheten

Tryck in SET2. Därefter kan temperaturen nertill justeras uppåt eller neråt med hjälp av knapparna för "upp och ner". Temperaturen kan ställas in från 5 till 22°C. Dock kan inställningen inte göras högre än den faktiska inställningspunkten för temperatursensorn upptill av enheten.

Larmanordningar

Det finns ett underskridningslarm för lågtemperatursensorn och ett överskridningslarm för högtemperatursensorn.

Larmet har en pip-ton samt visuell varning på displayen.

Larm för hög temperatur: pip-ton + alternerande visning av "HtA" och aktuell temperatur

Larm för låg temperatur: pip-ton + alternerande visning av "LtA" och aktuell temperatur

Larmtemperaturen är beroende av justeringspunkterna

Pipljudet kan stängas av genom att trycka på självvald termostatknapp.

Tryck på till/från-brytaren för att radera displaylarmet.

En gång för att stänga av larmet och en gång till för att starta om kompressorn.

Dörrlarm

När dörren har varit öppen mer än två minuter aktiveras dörrlarm.

Permanent belysning

För presentation av ert vin, kan ni välja att ha ljuset tänt permanent genom att trycka på ljussymbolen två gånger. Om ljuskontrollen är invändig, tryck två gånger, men om kontrollen är utvändig i "fotsparket" ska det bara tryckas en gång. För att släcka ljuset, tryck på kontrollen igen

Flerzonsinställning för serveringstemperering

Normal inställning för en normal användning är en topp/botteninställning på 16/6. Med denna inställning kommer temperaturerna att fördela sig ned genom enheten för förvaring av olika typer av vin enligt följande uppdelning från topp ned mot botten:

Tunga rödvin +16 till +19°C - Rosé och lättare rödvin +12° till +16 °C - Vitt vin +10 till +12°C Champagne och mousserande vin +6 till +8°C

Enkelzonsinställning för långtidslagring

För långtidsförvaring av vin rekommenderas en topp/botten-inställning på 12/12°C. Med samma inställning på topp och botten skapas en jämn temperatur i hela enheten. Omgivningstemperaturen kommer dock långsamt att tränga in genom enhetens dörr och sidor vilket förorsakar en liten temperaturskillnad mellan topp och botten.

Enheten reglerar i botten efter förinställd temperatur och avvikelsen kommer därför att ske i toppen. Skillnaden kommer att ligga mellan 0 - 3°C, beroende på omgivningstemperaturen.

Avfrostning, rengöring och underhåll

Avfrostning av enheten sker automatiskt. Tövattnet rinner genom ett rör ned till tövattenskålen som sitter ovanför kompressorn. Vattnet förångas tack vare värmen från kompressorn.

Rengöring

Slå ifrån strömmen med hjälp av till/från-knappen när enheten ska rengöras invändigt.

Enheten rengörs bäst med en ljummen tvålösning (max. 65°C). Använd inte rengöringsmedel som repar. Använd en mjuk duk. Skölj efter med rent vatten och torka ordentligt. Undvik att få in vatten i manöverpanelen.

Tövattensrännan, där kondensvattnet från kondensorn rinner ned i, sitter på bakre väggen inne i enheten. Säkerställ att den är ren. Använd ett desinfektionsmedel som t.ex. klorin utspätt med vatten, som skvätts i tövattenavloppet ett par gånger om året. Rensa med piprensare eller dylikt. Använd aldrig skarpa eller spetsiga föremål.

Tätningslisten runt dörren kräver regelbunden rengöring för att undvika missfärgning och för att säkerställa lång hållbarhet. Använd rent vatten. Efter rengöring av dörrens tätningslist bör du kontrollera att den fortfarande sluter tätt.

På kompressorn och i kompressorrummet avlägsnas dammet enklast med dammsugare. Genom att demontera fotpanelen möjliggör man rengöring under enheten.

Felsökningslista

Fel Möjlig orsak Åtgård
Inga kontrollampor lyser.	Enheten är ej tillkopplad.	Tryck på till/från knappen.
	Strömavbrott; sökringen har slagit ifrån, nätkontakten är inte riktigt isatt.	Kontrollera om strömmen är ansluten. Säkringen skara vara tillslagen.
Vatten på glashyl- lorna.	Tövattenavloppsörret är igensatt.	Rensa tövattenrännan och av- loppshålet i vöggen baktill.
Vibrationer erler oljud.	Enheten står snett.	Placera enheten med hjälp av vattenpass.
	Enheten vilar mot att annat kök- selement.	Dra bort skåpet förn element erler apparater som står i skåpets omedelbara närhet.
Kompressorn är konstant igång.	För låg temperaturinställning.	Ställ in högre temperatur.
	Hög utrymmestemperatur.	Sörj für god ventilation.
Temperaturen i skå- pet är forhög.	Temperaturinställning. Påfyllning av iche nerkylda drycker.	Ställ in lågre temperatur. Fördela drykesvarorna sä att luften kan cirkulera.
Regleringen visar P1	Topp sensorn är fränkopplad eller kortsluten	Tillkalla service. Hela enheten regleras after varmaste inställ- ning tills felet Åtgårdats..
Regleringen visar P2	Bottensorn är fränkopplad eller kortsluten.	Tillkalla service. Hela enheten regleras after varmaste inställ- ning tills felet Åtgårdats.
Apparaten är for kall Enheten kör's i sökerhetsläge. Ring service.

Garanti, reservdelar och service

Garantireklamation

Fel eller skada orsakad direkt eller indirekt av felaktig hantering, missbruk, otillräckligt underhåll, felaktig montering, installation eller anslutning till strömuttag. Eld, olycka, blixtnedslag, strömsvängningar eller annan elektrisk felaktighet inklusive defekta säkringar eller felaktigheter i elnätsinstallationen. Reparationer utförda av verkstad som inte är auktoriserad och andra fel eller skador som tillverkaren kan påvisa är orsakade av andra orsaker än tillverkningsfel eller materialbrist täcks inte av denna garanti.

Observera att konstruktions- eller komponentförändringar eliminerar garanti och produktens tillförlitlighet samt att produkten kan ej längre anses laglig i användandet. Godkännandet på typskylt är då inte heller giltigt.

Transportskador upptäckta av köpare ska i första hand avgöras mellan köpare och leverantör, dvs. leverantören måste säkerställa att klagomål löses till köparens tillfredsställelse.

Innan teknisk assistans söks bör man kontrollera om man kan lösa problemet själv (se Åtgärd av fel). Om servicehjälp inte täcks av garantin, t.ex. om produkten inte fungerar p.g.a. t.ex. trasig säkring eller felaktig hantering, kommer kostnaden för serviceassistansen att debiteras ägaren.

Reservdelar

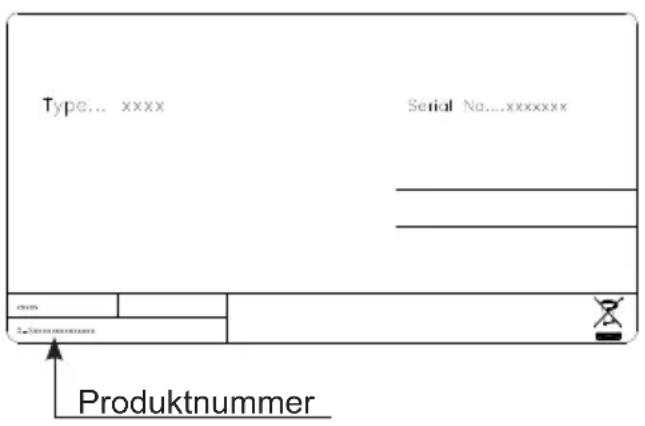

Vid beställning av reservdelar ska modell-, serie- och produktnummer anges för produkten. Denna information finns på typskylten baktill på aggregatet. Typskylten uppger bland annat teknisk information inklusive modell och serienummer.

Bortskaffning

Information för användare om insamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till lämpliga uppsamlingsställen i enlighet med nationella bestämmelser och direktiven 2012/19/EU och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå på grund av otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska unionen.

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska unionen. Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Notering till batterisymbolen:

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.
