Produkttype	Vinkælder
Mærke	Vestfrost
Model	FZ 295 W
Kapacitet	165 flasker (estimat)
Klimakategori	SN, N, ST, T
Temperaturområde øvre zone	8°C til 22°C
Temperaturområde nedre zone	5°C til 22°C
Min. omgivelsestemperatur (vinterfunktion)	5°C
Elektrisk forsyning	220-240 V / 50 Hz, 10-13 A
Kølemiddel	Brændbar kulbrinte (mængde på typeskilt)
Maksimal belastning	85 kg
Belysning	LED klasse 1
Afrimning	Automatisk
Døralarm	Ja (efter 2 minutters åbning)
Temperaturalarm	Ja (høj og lav)
Børnesikring	Ja (knappelås)
Omstillelig dør	Ja (åbning til venstre eller højre)
Justerbare fødder	Ja (foran)
Rengøring	Lunkent vand og mild opvaskemiddel
Reparationsindeks	Ikke angivet

Ofte stillede spørgsmål - FZ 295 W VESTFROST

Hvordan indstilles temperaturen i vinkælderen Vestfrost FZ 295 W?

For at indstille temperaturen skal du bruge SET1 (øvre zone) eller SET2 (nedre zone), og derefter op/ned-knapperne til justering. Temperaturen kan indstilles mellem 8 og 22 °C i øvre og mellem 5 og 22 °C i nedre.

Hvordan aktiveres eller deaktiveres børnesikringen?

Tryk samtidig på op- og ned-knapperne i ca. 3 sekunder. Displayet viser 'Pof' blinkende for aktivering, 'Pon' for deaktivering.

Hvad gør jeg, hvis døralarmen udløses?

Alarmen udløses efter 2 minutters døråbning. Luk døren for at stoppe den. Hvis den fortsætter, skal du kontrollere, at døren er ordentligt lukket.

Hvordan vendes dørens åbningsretning?

Følg trinnene i vejledningen: Afmonter det øverste hængsel, fjern døren, flyt det nederste hængsel, og monter døren på den anden side. Brug en hårtørrer til at justere pakningen om nødvendigt.

Hvordan rengøres vinkælderen?

Tag stikket ud. Rengør indersiden med en blød klud og lunkent vand tilsat opvaskemiddel (max 65 °C). Skyl og tør. Brug ikke slibende midler.

Er afrimningen automatisk?

Ja, afrimningen er automatisk. Vandet løber ned i en bakke over kompressoren og fordamper. Rengør lejlighedsvis bakken og afløbsrenden.

Hvad er apparatets mål og vægt?

De nøjagtige mål er ikke angivet i vejledningen, men maksimal belastning er 85 kg. Sørg for tilstrækkelig ventilation omkring apparatet.

Hvordan sparer man energi med denne vinkælder?

Placer apparatet i et køligt rum, indstil termostaten på en højere temperatur, og undgå at åbne døren for ofte eller for længe.

Hvad gør jeg, hvis displayet viser 'P1' eller 'P2'?

Disse koder angiver en fejl i temperaturføleren (øvre for P1, nedre for P2). Kontakt kundeservice. Apparatet vil køre i nødtilstand indtil reparation.

Hvad er kapaciteten på vinkælderen FZ 295 W?

Den omtrentlige kapacitet er 165 flasker (ifølge standardmål), men kontroller typeskiltet for nøjagtig kapacitet.

BRUGSANVISNING FZ 295 W VESTFROST

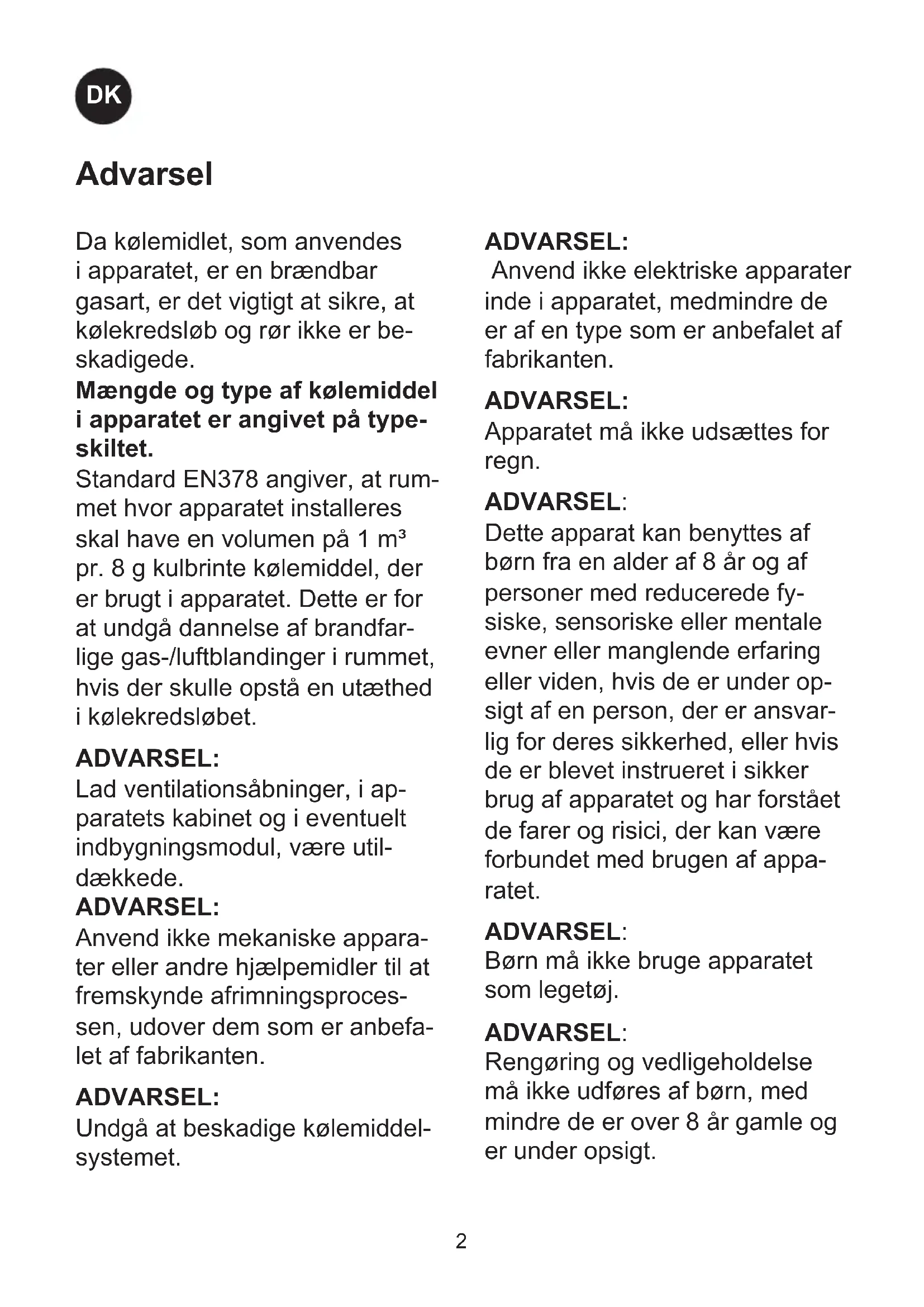

Da kølemidlet, som anvendes i apparatet, er en brændbar gasart, er det vigtigt at sikre, at kølekredsløb og rør ikke er beskadigede.

Mængde og type af kølemiddel i apparatet er angivet på typeskiltet.

Standard EN378 angiver, at rummet, hvor apparatet installeres, skal have en volumen på 1 m³ pr. 8 g kulbrinte kølemiddel, der er brugt i apparatet. Dette er for at undgå dannelse af brandfarlige gas-/luftblandinger i rummet, hvis der skulle opstå en utæthed i kølekredsløbet.

ADVARSEL:

Lad ventilationsåbninger, i apparatets kabinet og i eventuelt indbygningsmodul, være utildækket.

ADVARSEL:

Anvend ikke mekaniske apparater eller andre hjælpemidler til at fremskynde afrimningsprocessen, ud over dem som er anbefalet af fabrikanten.

ADVARSEL:

Undgå at beskadige kølemiddelsystemet.

ADVARSEL:

Anvend ikke elektriske apparater inde i apparatet, medmindre de er af en type som er anbefalet af fabrikanten.

ADVARSEL:

Apparatet må ikke udsættes for regn.

ADVARSEL:

Dette apparat kan benyttes af børn fra en alder af 8 år og af personer med reducerede fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller hvis de er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet.

ADVARSEL:

Børn må ikke bruge apparatet som legetøj.

ADVARSEL:

Rengøring og vedligeholdelse må ikke udføres af børn, medmindre de er over 8 år gamle og er under opsigt.

ADVARSEL:

Opbevar ikke eksplosive stoffer såsom spraydåser med brændbar drivgas i dette apparat.

ADVARSEL:

Fare og risiko for brand eller eksplosion, da kølemidlet er brændbart. Apparatet må kun repareres af uddannet personale.

ADVARSEL:

Når apparatet sættes i position, sørg for at netledningen ikke er fastklemt eller beskadiget.

ADVARSEL:

Placer ikke forbindelsesbokse, forlængerledninger eller andre strømforsyninger på bagsiden af enheden.

ADVARSEL:

Rengøring og vedligeholdelse af apparatet må ikke foretages af børn uden opsyn.

• Opbevar altid nøgler et separat sted utilgængeligt for børn.
• Træk stikket ud af stikkontakten før reparation eller rengøring af apparatet.

Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller en anden fagmand for at undgå fare. Dannelse af rim på den indvendige fordamperplade og de øverste dele er normalt. Apparatet skal derfor afrimes i forbindelse med almindelig rengøring eller vedligeholdelse.

• Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller en anden fagmand for at undgå fare. Dannelse af rim på den indvendige fordamperplade og de øverste dele er normalt. Apparatet skal derfor afrimes i forbindelse med almindelig rengøring eller vedligeholdelse.
• Vær opmærksom på, at ændringer i apparatets konstruktion vil medføre, at al garanti og produktsvar bortfalder.
• Apparatet er udelukkende beregnet til opbevaring af vin.

KLASSE 1 LED-PRODUKT

Indhold

Advarsel 2 Inden brug 4 Energispareforslag 4 El-tilslutning 4 Lær dit vinskab at kende 5 Ibrugtagning og installation 6 Vendbar dør 9 Betjening og funktion 11 Afrimning, rengøring og vedligeholdelse 12 Fejlfinding 13 Reklamation, reservedele og service 14 Bortskaffelse 15

Inden brug El-tilslutning

Kontroller, at skabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren, inden køleskabet tages i brug.

Fjern emballagen. Rengør skabet indvendigt med lunkent vand tilsat et mildt opvaskemiddel. Afvask med rent vand og tør grundigt af (se rengøring). Brug en blød klud.

Hvis skabet har ligget ned under transport, eller det er blevet opbevaret i kolde omgivelser (koldere end +5 °C), skal apparatet stå op i minimum en time inden ibrugtagning.

Energispareforslag

Energiforbruget reduceres ...

1) ... jo lavere den omgivende temperatur er. 2) ... jo varmere termostatindstillingen er. 3) ... jo færre antal gange, døren bliver åbnet, og jo kortere tid, døren står åben.

Ledninger og forbindelser til strømforsyningssystemer skal være i overensstemmelse med gældende lokale og nationale standarder og love.

Denne enhed overholder de relevante EU-direktiver, herunder Lavspændingsdirektivet 2014/35/EU og EMC-direktivet 2014/30/EU.

Oplysninger om spænding og effekt/strøm er angivet på typeskiltet.

Netledningen må kun udskiftes af en autoriseret person.

Typeskiltet indeholder forskellige tekniske oplysninger, blandt andet type og serienummer.

Af sikkerhedsmæssige og driftsmæssige grunde må apparatet ikke placeres udendørs.

Stil skabet på et plant underlag i et tørt og godt ventileret rum (max. 75% relativ luftfugtighed). Anbring ikke skabet tæt på varmekilder såsom komfur eller radiator, og undgå at det udsættes for direkte sollys eller varme fra anden varmkilde.

Omgivende temperatur

Klimaklassen står på typeskiltet. Den angiver inden for hvilke omgivende temperaturer køleskabet kører optimalt. Vinskabene med vinterposition fungerer dog ned til 5 °C.

Klimaklasse Tilladte temperatur

SN +10 °C til +32 °C

N +16 °C til +32 °C

ST +16 °C til +38 °C

T +16 °C til +43 °C

Installation

Underlaget, hvorpå skabet opstilles, skal være plant. Brug ikke en ramme eller lignende.

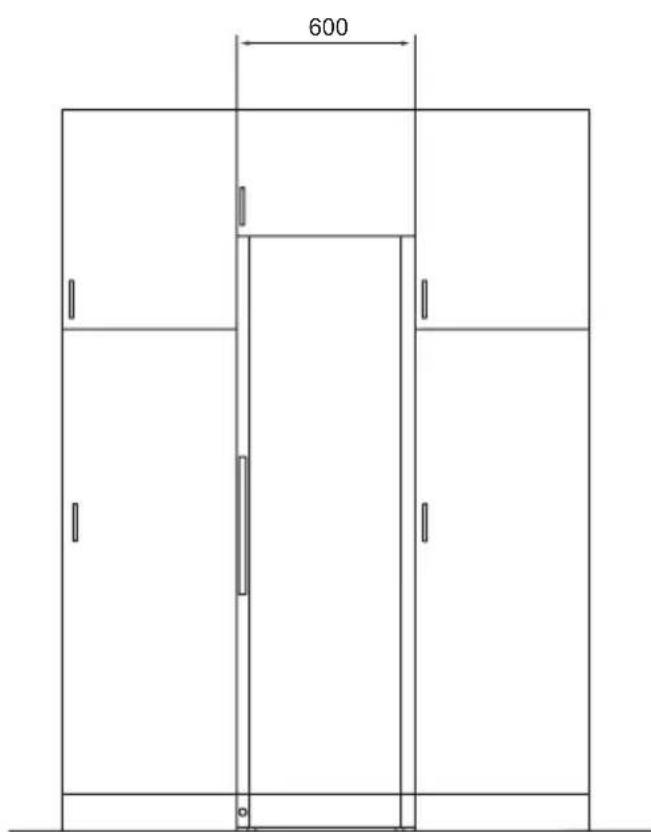

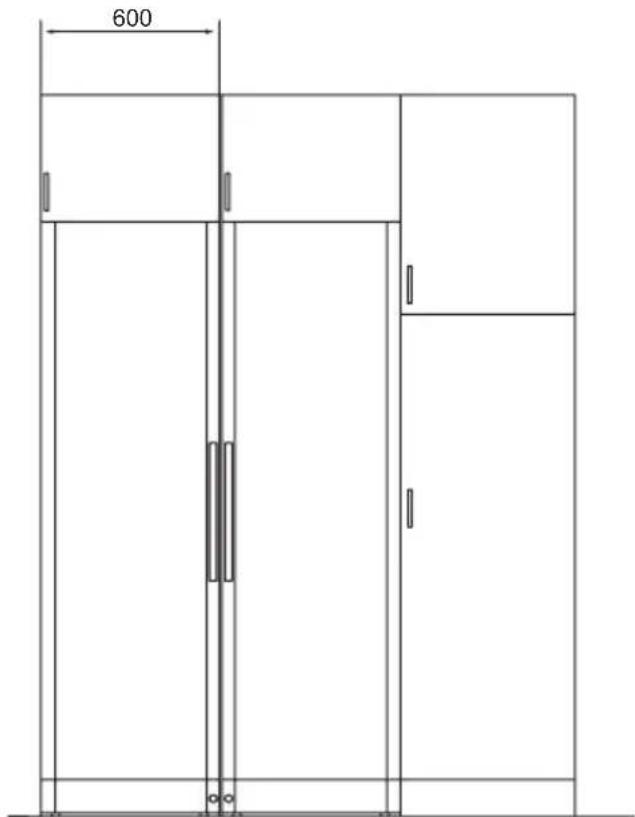

Skabet kan stå frit op ad en væg, bygges ind i et køkkenelement eller stå side om side med andre skabe (fig. 2-3).

fig. 2

fig. 3

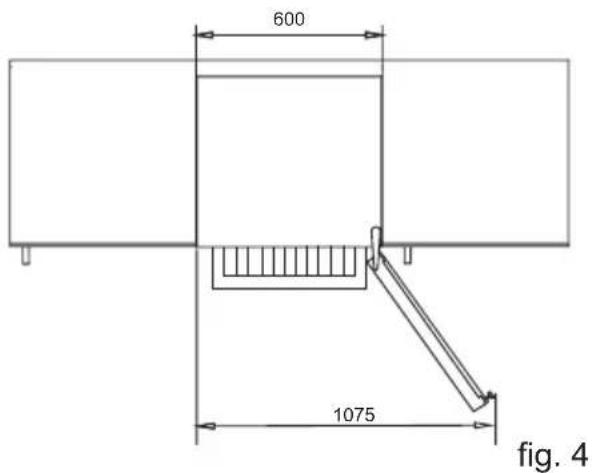

Skabet set fra oven

Når skabet placeres ved siden af en væg, skal man sikre, at der er tilstrækkeligt plads til, at døren kan åbnes så meget, at hylderne kan trækkes ud (fig. 4).

Ventilation

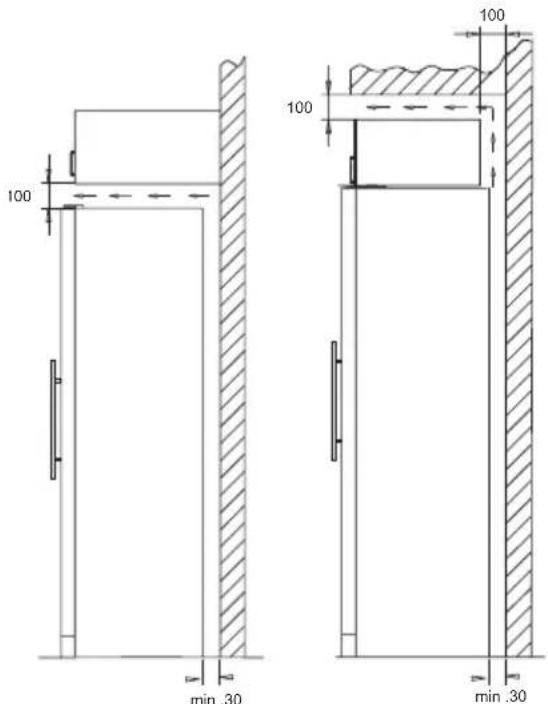

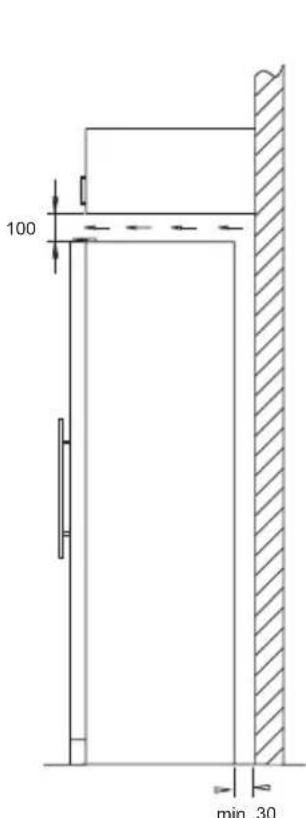

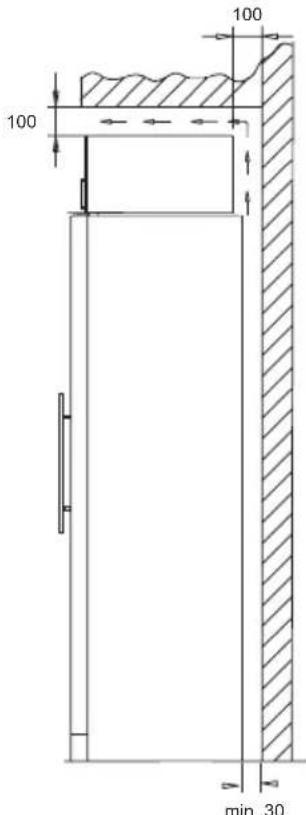

Det er vigtigt, at skabet får tilstrækkelig ventilation, og at der er uhindret luftcirkulation over, under og omkring det. Figurerne nedenfor viser, hvordan du sikrer den nødvendige cirkulation omkring skabet (fig. 5-6).

fig. 5 fig. 6

Afstandsstykkerne på skabets bagside sikrer den nødvendige luftcirkulation. Monter de to afdækninger, som følger med skabet (se fig. 7).

fig. 7

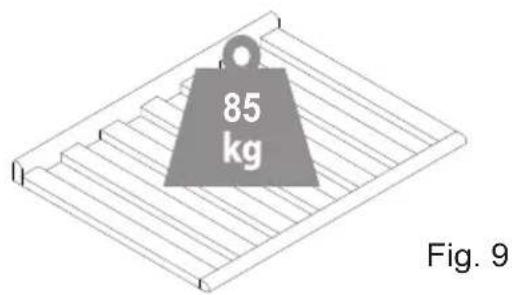

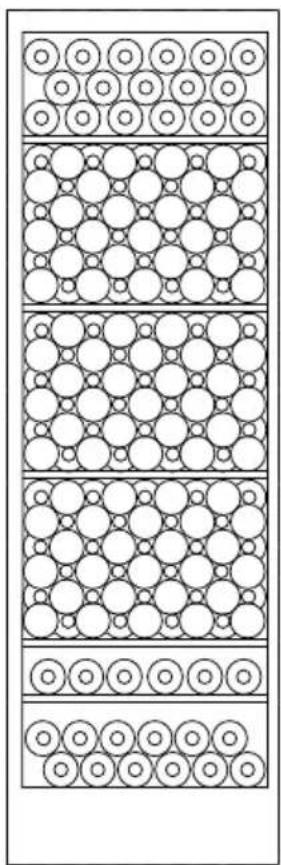

Maks. 85 kg

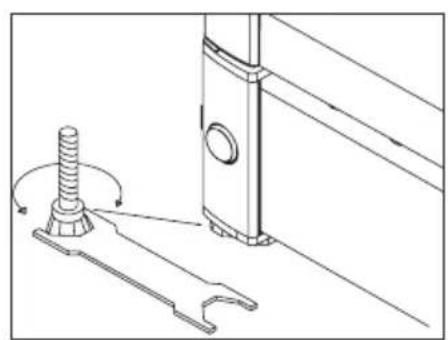

Opstilling

Det er vigtigt, at skabet står helt lige.

Man kan justere skabet ved at dreje de stilbare fødder i front op eller ned (se figur 8).

Kontroller med et vaterpas, at skabet står lige sideværts.

fig. 8

fig. 10

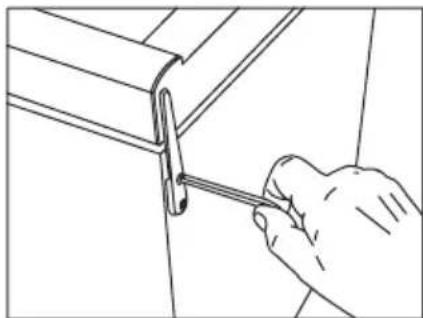

Vendbar dør

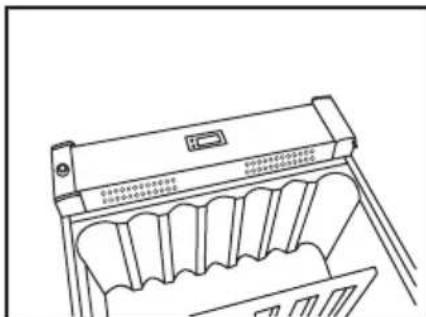

Døren kan ændres fra højrehængt til venstrehængt og omvendt på følgende måde:

1. Glasdøren endevendes (på FZ 295 W rykkes håndtaget, som løsnes indvendigt under tætningslisten).

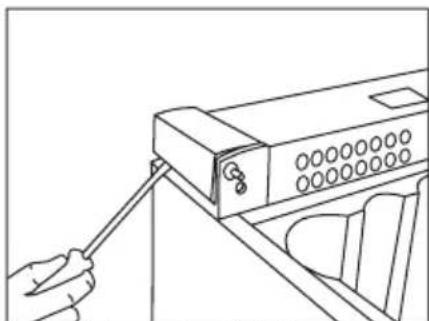

1. Afdækningerne i sokkel siderne afmonteres forsigtigt med en fladkærvet skruetrækker.

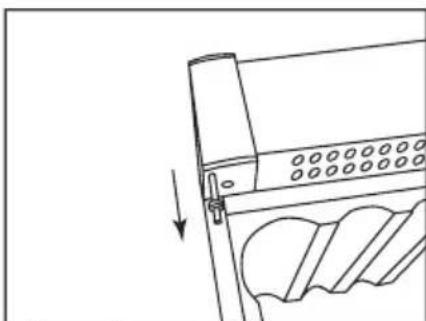

1. Hængselstappen trækkes op... ... og monteres ned i modsat side.

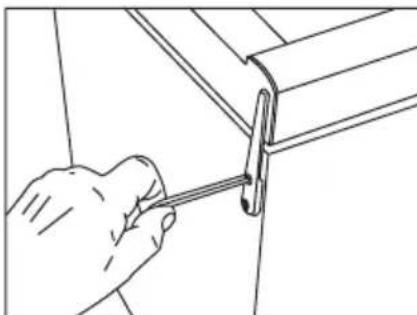

1. Låsetappen skrues fri med en fladkærvet skruetrækker.

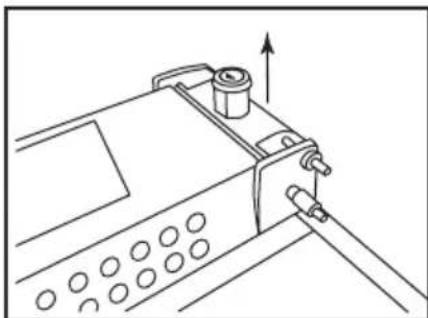

1. Når låsetappen er skruet fri, trækkes den op sammen med låsecylinderen, og monteres igen i modsatte side.

1. Afdækningerne i sokkel siderne klikkes på i modsat side.

1. Døren monteres ned over bundtap, og top hængsel monteres og skrues godt fast.
2. Efter omhængning skal der undersøges om tætningslisten slutter tæt hele vejen rundt. Gør den ikke det, kan man med en hårtørrer meget forsigtigt opvarme tætningslisten i hele dens længde. Og derefter hjælpe tætningslisten lidt ud, så den igen slutter tæt til skabet. Pas på at tætningslisten ikke bliver så varm at den smelter!

OBS: Du skal fjerne magneten på undersiden af døren ved at skrue de to skruer ud og montere den i den anden ende af døren. Hvis der er et logobadge på døren, skal du også fjerne den og hvis det er muligt sætte den på den anden ende af døren.

Fjern den øverste og nederste bøsning på dørendestykkerne (bøsningerne er de sorte, runde plastikstykker, der passer ind i top og bund hængslet) og skift dem sådan, at den bøsning der var i toppen, nu er i bunden og omvendt.

Betjening og funktion

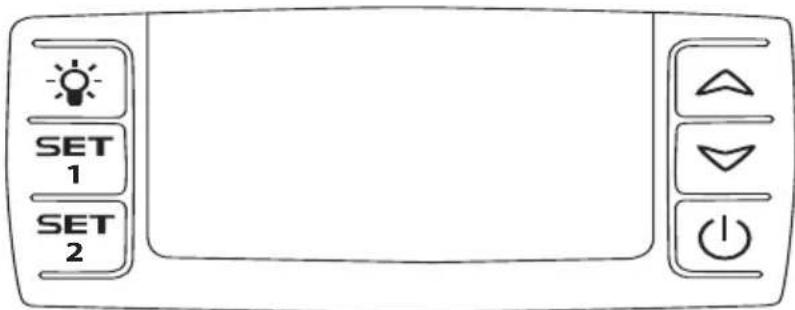

fig.11

Elektronisk styring

Den elektroniske styring sørger for, at skabet holder de indstillede temperaturer i top og i bund af skabet. Dette opnås ved en avanceret styring af kølesystem, varmelegeme og ventilator.

Efter en eventuel strømafbrydelse huskes den indstillede temperatur.

Den elektroniske styring har følgende funktioner:

• Tænd / sluk knap Lyskontakt*
• Temperaturindstilling
• Temperatur angivelse
• Automatisk afrimning Døralarm
• Alarm ved for høj og for lav temperatur
• Lyset kan enten være tændt hele tiden eller kun når døren er åben.

Temperatur-udlæsning

Displayet viser den aktuelle temperatur. Tallet øverst i displayet angiver temperaturen i toppen af skabet, og tallet nederst i displayet angiver temperaturen nederst i skabet.

Temperaturvisningen har et indbygget filter, som simulerer den aktuelle temperatur i flaskerne. Derfor reagerer visningen ikke på kortvarige variationer i lufttemperaturen.

Temperatur-indstilling

Termostaten har børnesikring. Denne aktiveres ved at trykke "op og ned" knapperne samtidig. Efter ca. 3 sek. blinker "Pof" i displayet. Herefter vises de aktuelle temperaturer som normalt. Desuden kan man se de indstillede temperaturer ved at trykke hhv. SET1 og SET2.

Børnesikringen annulleres ved at trykke "op og ned" knapperne samtidig. Efter ca. 3 sek. blinker "Pon" i displayet og temperaturen kan indstilles.

Temperaturindstilling i top

Tryk på SET1. Herefter kan temperaturen i toppen af skabet reguleres op og ned med "op og ned" knapperne. Temperaturen kan reguleres fra 8 til 22°C, dog således at temperaturen ikke kan stilles koldere end den aktuelle setpunkt for den nederste temperaturføler.

Temperaturindstilling nederst i skabet

Nederst i skabet reguleres temperaturen op og ned med "op og ned" knapperne. Temperaturen kan reguleres fra 5 til 22°C, dog således at temperaturen ikke kan stilles varmere end den aktuelle setpunkt for den øverste temperaturføler.

Alarmer

Der er en underalarm for den kolde temperaturføler og en overalarm for den varme temperaturføler.

Alarmen består dels af en bipper og af en advarsel på displayet.

Alarm for høj temperatur: bippelyd + display skifter mellem HtA og aktuel temperatur.

Alarm for lav temperatur: bippelyd + display skifter mellem LtA og aktuel temperatur.

Bippelyden kan annulleres ved et tryk på en tilfældig termostatknap.

For at fjerne displayalarmen skal on/off-knappen trykkes ind. Først for at slukke alarmen. Derefter igen for genopstart af kompressor.

Permanent belysning

For præsentation af Deres vin kan De vælge at have lyset tændt permanent ved at trykke på lyssymbolet 2 gange.

Hvis kontrolleren er indvendig, tryk 2 gange, men hvis kontrolleren er udvendig i fodsparket, skal der kun trykkes en gang.

Når døren har været åbnet mere end 2 minutter, aktiveres døralarmen. (Styringen viser "dør").

Fler-zone indstilling for serverings-temperering

Typisk indstilling for denne anvendelse er en top/bund indstilling på 16/6. Med denne indstilling vil temperaturerne fordele sig ned igennem skabet, til opbevaring af forskellige vintyper efter følgende fordeling, fra top mod bund:

For langtidsopbevaring af vine anbefales en top/bund indstilling på 12 / 12°C. Med samme indstilling i top og bund vil kølesystemet skabe en jævn temperatur hele skabet.

Dog vil omgivelsernes temperatur trænge langsomt ind gennem skabets dør og sider, og forårsage en lille temperaturforskel mellem top og bund. Skabet vil styre ind i bunden efter den indstillede temperatur, og afvigelsen vil derfor være i toppen.

Forskellen vil ligge mellem 0 - 3°C, afhængig af omgivelsestemperaturen.

Frostsikringstermostaten

Apparatet er forsynet med en frostsikringstermostat, der overtager styringen og kører apparatet i sikkerhedstilstand i tilfælde af fejl. I sikkerhedstilstand vil skabet opretholde temperatur mellem 2°C og 4°C.

Automatisk afrimning af køleskabet

Afrimning af køleskabet sker automatisk, smeltevandet løber gennem et rør ned til vandskålen der sidder oven på kompressoren. Vandet fordamper på grund af varmen fra kompressoren. Vandskålen bør gøres ren engang imellem.

Rengøring

Før rengøring påbegyndes skal stikproppen fjernes fra stikkontakten. Skabet rengøres bedst med en opløsning af lunkent vand tilsat lidt opvaskemiddel (max. 65°C). Anvend ikke rengøringsmidler der kan ridse. Brug en blød klud. Vask efter med rent vand og tør grundigt af. Vandrenden, hvor kondensvandet fra fordamperen løber ned i, sidder i bunden af bagvæggen inde i skabet. Sørg for at den er ren. Brug et desinfektionsmiddel, som f.eks. rodalon, der skal dryppes i vandafløbet et par gange om året. Rens med en piberenser eller lignende.

Brug aldrig skarpe eller spidse genstande. Tætningslisten rundt ved døren kræver jævnlig rengøring for at undgå misfarvning og sikre lang holdbarhed. Brug rent vand.

Efter rengøring af dørens tætningsliste bør du kontrollere, om den fortsat slutter tæt.

På rygkondensator, kompressoren og i kompressorrummet fjernes støvet bedst med en støvsuger.

Fejlfindingsliste

Fejl Mulig ørsag Afhælpning
Skabet virker ikke. Skabet er slukket.Strømsvigt; sikringen er slået fra;néstikket er ikke sat rigtigt i.	Tryk på tænd/sluk knappen.Kontroller om strømmen ertilsluttet. Sikringen skal væreslået til.
Der løber vand i bunden af køleska-bet.	Tøvandsafløbsrøret er tilstoppet. Rens tovandsrenden og afløbs-hullet i bagvæggen.
Vibrationser eller generende støj.	Skabet stør skævt.Skabet hviler op mod andre køk-kenelementer.Beholdere eller flasker berørehinanden i skabet.	Indstil skabet med et vaterpas.Ryk skabet væk fra køkkenel-ementerne eller apparater, som stør umiddelbart op ad skabet.Sorg for afstand mellem flasker og/eller beholdere.
Kompressor kørerkonstant.	Høj rumtemperatur. Sørg for godventilation.
Styringen viser P1 Topføleren er afbrudt eller kort-sluttet.	Tilkald service. Hele skabet styrer after varmeste setupkt, indtil fejlen er ubedret.
Styringen viser P2 Bundføleren er afbrudt eller kortsluttet.	Tilkald service. Hele skabet styrer after varmeste setupkt, indtil fejlen er ubedret.
Apparatet er for koldt.	Apparatet kører i sikkerhedtilstand.	Tilkald service.

Reklamation, reservedele og service

Reklamationsretten

Såfremt der konstateres fejl ved produktet, kan De over for leverandøren gøre brug af reklamationsretten ifølge gældende lovgivning. Producenten skal for egen regning afhjælpe fabrikations- og materialefejl, der konstateres ved apparatets normale brug under forudsætning af, at apparatet er købt som fabriksnyt i Danmark. For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt det skønnes nødvendigt, at apparatet indsendes til værksted, sker indsendelse og returnering for producentens regning og risiko.

Der er ikke dækning for fejl eller skader direkte eller indirekte opstået ved fejlbetjening, misbrug, mangelfuld vedligeholdelse, forkert indbygning, opstilling eller tilslutning. Det samme gælder for brand, ulykke, lynedslag, spændingsvariationer eller andre elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i forsyningsnettets elektriske installationer.

Reparationer udført af andre end de anviste reparatører, og i det hele taget fejl og skader, som leverandøren kan godtgøre skyldes andre årsager end fabrikations- og materialefejl, er ikke omfattet af reklamationsretten.

Vær opmærksom på, at ved indgreb i apparatets opbygning, og ved ændring af apparatets komponentbestykning bortfalder garanti og produktsvar, og apparatet kan ikke lovligt anvendes. Godkendelse anført på mærkeskilt er ligeledes ugyldig.

Transportskader, der konstateres hos forbrugeren, er primært en sag mellem forbruger og forhandler, dvs. forhandler må drage omsorg for, at forbrugeren stilles tilfreds. Inden du tilkalder serviceassistance, bedes du kontrollere de fejlmuligheder, du selv kan afhjælpe. (Se brugsanvisningen)

Af hensyn til at sikre, at forbrugeren er tilfreds, bedes du, inden du tilkalder serviceassistance, kontrollere de fejlmuligheder, du selv kan afhjælpe. (Se brugsanvisningen)

Såfremt dit krav om afhjælpning er uberettiget, eksempelvis hvis apparatets svigt skyldes en sprunget sikring eller en fejlbetjening, må du selv betale de omkostninger, der er forbundet med at have tilkaldt serviceassistance.

Angiv venligst type- og serienummer samt produktnummer, når du bestiller reservedele.

Angiv venligst type- og serienummer samt produktnummer, når du bestiller reservedele.

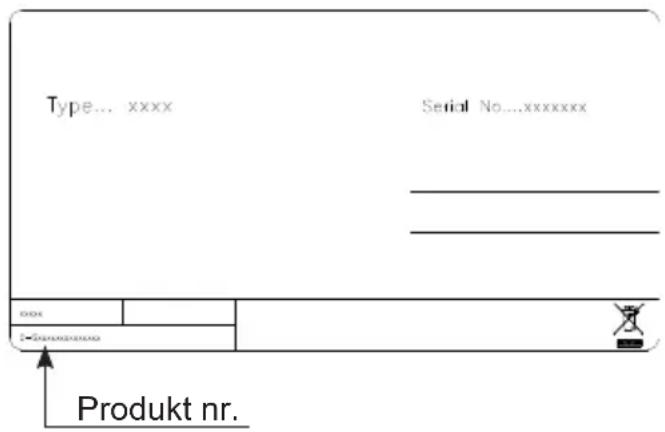

Disse oplysninger finder du på typeskiltet. Typeskiltet indeholder forskellige tekniske oplysninger, såsom type- og serienummer. Husk altid at bruge autoriserede håndværkere, hvis der er noget, der skal repareres eller udskiftes!

Bortskaffelse

Brugerinformation om indsamling og bortskaffelse af elektronikskrot og brugte batterier

Disse symboler på produktet, emballagen og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding eller genbrug i henhold til gældende nationale bestemmelser, såsom direktiverne 2012/19/EU og 2006/66/EC.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som kunne være følgen af usagkyndig affaldsbehandling.

Ønsker du mere udførlig information om indsamling og genbrug af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

Information om bortskaffelse i lande uden for Den Europæiske Union

Disse symboler gælder kun inden for Den Europæiske Union. Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

Information om batterisymbol:

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Advarsel

Opbevar ikke eksplosive stoffer, såsom sprayflasker med en brændbar drivgas, i dette apparat.

ADVARSEL:

Sett skapet på et plant underlag i et tørt og godt ventilert rom (maks. 75% relativ luftfuktighet). Sett ikke skapet tett på varmekilder som komfyr eller radiator, og unngå at det utsettes for direkte sollys eller varme fra andre varmekilder.

Romtemperaturen

Underlaget som skapet skal stå på, må være plant. Bruk ikke en ramme eller lignende.

påvirker ikke visningen ved kortvarige svingninger i lufttemperaturen.

Temperaturinnstilling

Det er en underalarm for den kalde temperaturføleren og en overalarm for den varme temperaturføleren.

Alarmen består av et lydsignal og en advarsel på displayet.

tunge rødviner +16 til +19 °C - rosé og lette rødviner +12 til +16 °C - hvitvin +10 til +12 °C champagne og musserende viner +6 til +8 °C

Enkel innstilling for langtidslagring

Disse symbolene gjelder bare innenfor EU. Hvis du ønsker å kassere dette produktet, må du ta kontakt med forhandleren eller de lokale myndighetene og spørre dem om hvordan det skal kasseres på riktig måte.

Merknader for batterisymbol:

OBS: Det skal være minst 30 mm bak, mellom skap og vegg.

fig. 5 fig. 6

Avstandene på skapets bakside sikrer den nødvendige luftsirkulasjonen. Monter de to omslagene som følger med skapet. (se fig. 6)

fig. 6

Placering

DK Ret til ændringer forbeholdes
