HR4330 - Luftrenare PHILIPS - Gratis bruksanvisning och manual

Märke	Philips
Modell	HR4330
Produkttyp	Luftrenare
Rekommenderad maximal yta	50 m²
Filtreringssystem	3 steg: förfilter, Rota-filter, HEPA-filter
Reningseffektivitet	Avlägsnar 99% av luftburna partiklar (allergener, damm, pollen, virus, bakterier)
Ventilationshastigheter	4 lägen: av (O), låg, normal, turbo
Filtermättnadsindikator	Ja, visuell på enheten
Säkerhetsanordning	Automatisk avstängning vid överhettning; gallersäkerhet (förhindrar öppning under drift och start utan galler)
Rengöring av filter	Förfilter och Rota-filter kan tvättas med vatten eller dammsugas (Rota-filter kan diskas i diskmaskin)
Utbytbart HEPA-filter	Typ HR 4920, kapacitet 3 liter för HR4330
Strömförsörjning	Nätanslutning, med sladdförvaringsfack
Installation	På golv eller väggmontering (max 10 cm från golvet)
Rekommenderat underhåll	Rengör förfilter och Rota-filter varannan månad; byt HEPA-filter enligt indikator
Kontinuerlig användning	Rekommenderas i låg eller normalläge för att hålla luften ren

Vanliga frågor - HR4330 PHILIPS

Hur rengör jag förfiltret och Rota-filtret?

Ta bort filtren, tvätta dem i ljummet vatten med lite milt rengöringsmedel eller dammsug dem. Skölj noggrant och låt torka helt innan du sätter tillbaka dem. Rota-filtret kan även diskas i diskmaskin.

När ska HEPA-filtret bytas?

Byt HEPA-filtret när dess färg når den mörkaste grå nivån på den visuella indikatorn på enheten. Använd endast Philips reservfilter HR 4920.

Var ska luftrenaren placeras för bästa effekt?

Placera enheten mot en vägg, mitt i rummet, på golvet eller hängande max 10 cm från golvet. Undvik att blockera luftintag och utlopp. Om du har värme, placera den bredvid elementet så att luftströmmarna kombineras.

Vad gör jag om enheten plötsligt stannar?

Det är normalt: överhettningsskyddet har stängt av motorn. Ställ omkopplaren på O, koppla ur, låt svalna i 15 minuter, kontrollera att filtren inte är igensatta och att Rota-filtret snurrar fritt. Sätt i kontakten och starta igen.

Kan jag låta enheten gå kontinuerligt?

Ja, det rekommenderas att låta den gå kontinuerligt i låg- eller normalläge för att bibehålla optimal luftkvalitet. Använd turbofunktionen för snabb rening (30 minuter) och återgå sedan till normalläget.

Hur installerar jag enheten på väggen?

Använd medföljande fästen (ej beskrivna). Följ figur 3-4 i bruksanvisningen: placera enheten mot väggen, lämna max 10 cm mellan enheten och golvet.

Vilka typer av partiklar avlägsnas?

Enheten avlägsnar 99% av luftburna partiklar, inklusive allergener (husdamm, pollen), virus, bakterier och partiklar från 0,1 till 100 mikrometer.

Kan jag använda andra filter än Philips?

Nej, använd endast Philips reservfilter (typ HR 4920) för att garantera enhetens prestanda och säkerhet.

Vad gör jag om Rota-filtret inte snurrar fritt?

Kontrollera att det inte är igensatt eller skadat. Rengör det och se till att det är korrekt installerat. Om problemet kvarstår, kontakta en auktoriserad Philips-reparatör.

Hur förvarar jag nätsladden?

Enheten har ett sladdförvaringsfack på baksidan (se figur 8). Rulla ihop sladden och lägg den i facket.

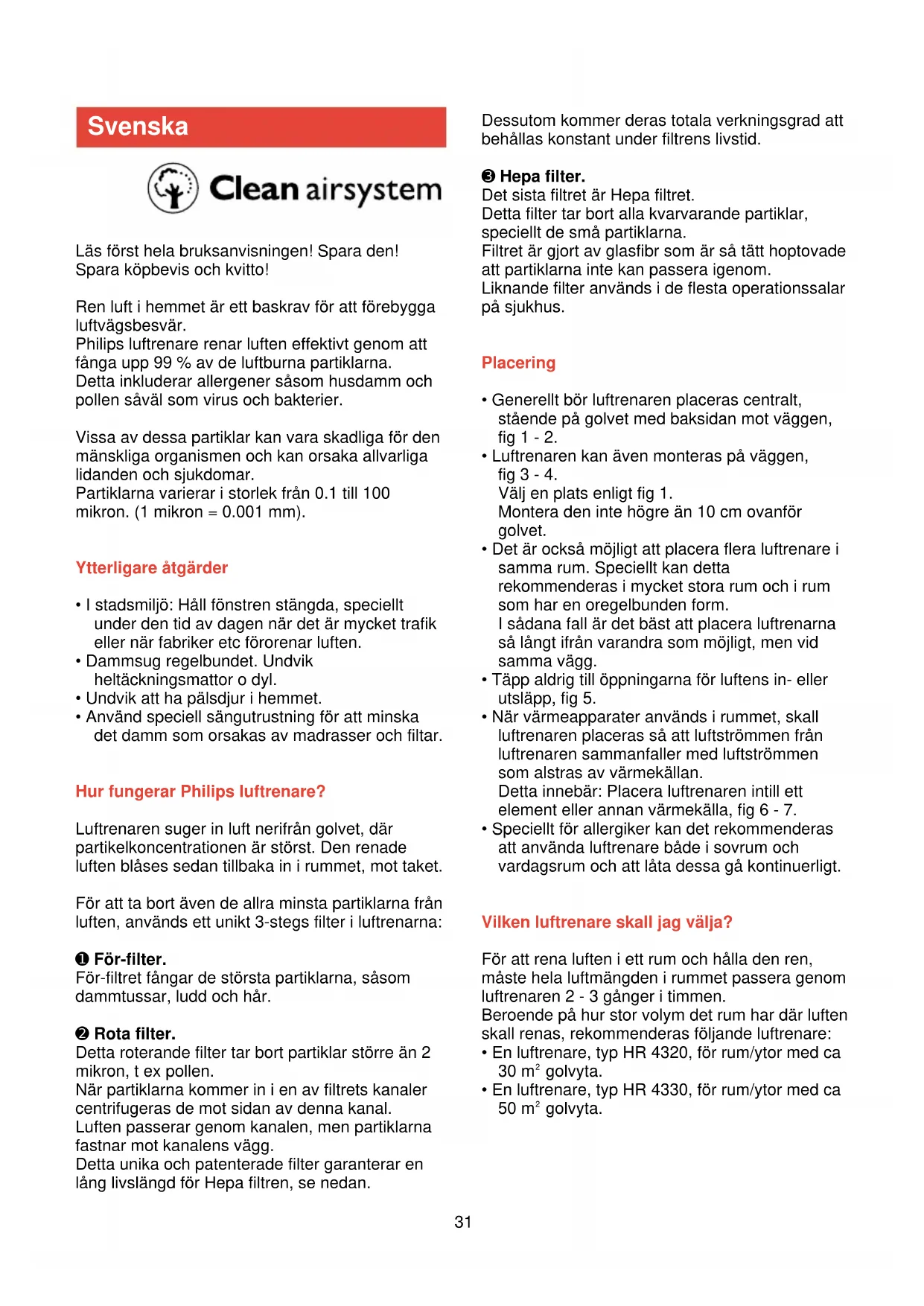

BRUKSANVISNING HR4330 PHILIPS

• Ha sidan 3 och sidan 46 utvikt nr ni laser bruksanvisingen.

Suomi Sivu 35

Hastighetskontroll O=a v

= lav hastighet
- = normal hastighet

Las forst hela bruksanvisningen! Spara den! Spara kopbevis och kvitto!

Ren luft i hemmet ar ett baskrav for att forebygga luftvagsbesvar.

Philips luftrenare renar luften effektivt genom att fangaa upp 99% av de luftburna partiklarna.

Detta inkluderar allergener sasom husdamm och pollen saval som virus och bakterier.

Vissa av dessa partiklar kan vara skadliga for den manskliga organismen och kan orsaka allvarliga lidanden och sjukdomar.

Partiklarna varierar i storlek fran 0.1 till 100 mikron. (1 mikron = 0.001 mm).

Ytterligare atgarden

• I stadsmiljö: Häll fönstren stängda, speciellt under den tid avagen nar det ar mycket trafik eller nar fabriker etc fororenar luften.
• Dammsug regelbundet. Undvik heltackningsmattor o dyl.
• Undvik att ha pälsdjur i hemmet.
• Använd speiell sängutrustning für att minskadet damm som orsakas av madrasser och filtar.

Hur fungerar Philips luftrenare?

Luftrenaren suger in luft nerifran golvet, dar partikelkoncentrationen ar storst. Den renade luften blases sedan tillbaka in i rummet, mot taket.

For att ta bort även de allra minsta partiklarna frän luften, används ett unikt 3-stegs filter i luftrenarna:

För-filter.

För-filtret fängar de största partiklarna, sásom dammtussar, ludd och hár.

Rota filter.

Detta roterande filter tar bort partiklar större an 2 mikron, tex pollen.

När partiklarnakommen in i en av filtreskanaler centrifugeras de mot sidan avenna kanal.

Luften passerar genom kanalen, men partiklarna fastnar mot kanalens vagg.

Detta unika och patenterade filter garanterar en lang livslängd for Hepa filtren, se nedan.

Dessutomkommen deras totala verkningsgrad att behallas konstant under filtrrens livstid.

③ Hepa filter.

Det sista filtret ar Hepa filtret.

Detta filter tar bort alla kvarvarande partiklar, speciellt de sma partiklarna.

Filtret ar gjort av glasfibr som ar sa tatt hoptovade att partiklarna inte kan passeraigenom.

Likonande filter används i de flesta operationssalar pa sjukhus.

Placering

• Generellt bör luftrenaren placeras centralt, stäende på golvet med baksidan mot vöggen, fig 1 - 2.
• Luftrenaren kan även monteras på vöggen, fig 3 - 4.

Välj en plats enligt fig 1.

Montera den inte högre an 10 cm ovanforgenivet.

• Det ar också möjigt att placera flera luftrenare i sama rum. Speciellt kan detta rekommenderas i mycket stora rum och i rum som har en oregelbunden form.

I sādana fall ār det böst att placera luftrenarna sa längt ifrān varandra som möjigt, men vid sama vagg.

• Tapp aldrig till öppningarna für luftens in-ller utsläpp, fig 5.
  När varmeapparater används i rummet, skalluftrenaren placeras sa att luftströmmen fränluftrenaren sammanfaller med luftströmmen som alstras av varmekällan.

Dettainnebar:Placera luftrenaren intill ettelementllerannanvarmekalla,fig6-7.

• Speciellt für allergiker kan det rekommenderas att anvanda luftrenare bade i sovrum och vardagsrum och att lata dessa gå kontinuerligt.

Vilken luftrenare skall jag välja?

For att rena luften i ett rum och halla den ren,
maste hela luftmängden i rummet passera genom
luftrenaren 2 - 3 gänger i timmen.

Beroende på hur stor volym det rum har där luftten, skall renas, rekommenderas foljande luftrenare:

• En luftrenare, typ HR 4320, for rum/ytor med ca 30m^2 golyta.
• En luftrenare, typ HR 4330, for rum/ytor med ca 50m^2 golyta.

Viktigt

Doppa aldrig luftrenaren i vatten aller annan vatska.
- Luftrenaren fär inte användas utomhus. Den skall användas i torra rum. Den fär inte användas i fuktiga rum eller vätutrymmen.
- Drag alltid ut stickproppen ur vagguttaget innan du satter i aller tar av tillbehör samt fore rengöringen.
- Luftrenaren kan rengöras med en väl urvriden faktig trasa, ev med tillsats av milt rengöringsmedel.
- Vid isärtagning, rör inte vid rörlige delar.
Låt alltid Rota filtret stanna av sig självt.
- Använd endast Philips original filter.
- Täck inte über gallren für luftintag och luftutsläpp. Placera aldrig luftrenaren på ett mjukt underlag, t ex en soffa eller en sang.
- Se till att natsladden intekommen i beröring med heta ytor.
- Om sladden på denna luftrenare skadas måste den bytas av Philips eller av deras serviceombud, aftersom specialverktyg och/eller speciella delar krävs.
- Luftrenaren päverkar luftcirkulationen i rummet. I allmänhet ar det inte rändigt att använda den nara en öppen spis som eldas.

Beskrivning, fig 8.

Luftinslapp (3).
B For-filter.
Rota filter.
Fastsättningsmutter für Rota filtret.
E Hepa filter

typ HR 4320:2 filter

typ HR 4330:3 filter.

Kontrollampa "Till".
Luftutslapp.
Hastighetsreglage

• = låg hastighet
• = normal hastighet

turbo = hög hastighet.

Indikator for filterbyte.
Handtag.
Utrymme for sladdforvaring.

Sā här använder du luftrenaren.

• For att få en snabb luftrening, satt hastighetsreglaget på "turbo".
  Efter ungefär en halvtimme, satt hastighetsreglaget pa normallåget.
• För att alltid ha ren, frisk luft i rummet ar det båst att lata luftrenaren gå kontinurerligt på låg eller normal hastighet. Vilken hastighet som valjs beror på rummets storlek och hur mycket luften smutsas.
• Rengör och byt filter regelbundet. Detta ar särskilt viktigt om luften ar rökig.

Sà här rengör och byter du filter

Allmanna råd

• Ta loss och rengör För-filtret och Rota filtre minst varannan帽子.
• Ta loss och byt ut Hepa filtren sö fort färgen på deras undersidor överensstämmer med det mörkast graa på indicatorn für filterbyte.
• Kontrollera filtren direkt om luftrenaren börjar bullra eller lata annorlunda. Rengör och/eller byt filtren om nödvändigt.

Det kan vara nödvändigt att rengörä filtren oftare an vad som rekommenderats oven. Detta beror pa:

Hur mycket luftrenaren anvands, tid, hastighet;
Hur fororenad luften ar.

Så här byter du filter

• Stall hastighetsreglaget i lage O = fran, fig 9.
• Drag ut stickproppen ur vagguttaget.
• Lossa den skyddande framsidan, fig 10.
• Lossa Hepa filtren, fig 11.
  Vand pHa Hepa filtrn.
• Jämför färgen på filtrrens undersidor med färgen på indicatorn für filterbyte, fig 12.
• Byt ut Hepa filtren om färgen på deras undersidor overensstämmer med det mörkast graa på indicatorn För filterbyte, fig 13.
• Lossa För-filtret, fig 14.
• Lossa Rota filtret, fig 15.

Satt tillbaka filtren genom att folja instruktionerna i motsatt ordning.

Sakerhetslas

Den lõstagbara skyddande framsidan har att sakerhetslås som gör att luftrenaren inte kan öppnas medan den ar igäng.

Sakerhetslaset hindrar dig ocksa fran att starta luftrenaren medan framsidan ar borttagen.

Sā här rengör du För-filtret och Rota filtret.

• Tvatta, fig 16, aller dammsug For-filtret.
  Här och ludd kan avlågsnas med en mjuk borste.
• Tvatta, fig 17, aller dammsug Rota filtret. Om filtren tvattas med rengöringsmedel, skölj dem afteråt med rent varmt vatten, fig 18. Låt filtren lufttorka ordentlich innan de sätts tillbaka i luftrenaren, fig 19. Rota filtret kan även rengöras i en diskmaskin.

Byte av Hepa filtren.

Nya Hepa filter finns att kopa. Typnumret ar HR 4920.

Automatiskt overhettningskydd.

For att forhindra skador och oka sakerheten, stanger overhettningskyddet av flaktmotorn om den blir alltfor varm.

For att visa att luftrenaren fortfarande ar i Till-lage och ansluten till vagguttaget, lyser kontrollampan fortfarande.

Om overhettningskyddet stanger av flaktmotorn, gör sa hare:

• Satt hastighetsreglaget i lage O = fran.
• Drag ut stickproppen ur vagguttaget. Kontrollampan slocknar.
• Vänta ca 15 minuter für att motorn skall hinna källna.
• Öppna luftrenaren. Kontrollera att filtren inte ar blockerade och att det inte finns nagot som tapper till luftströmmen.
• Kontrollera att Rota filtret kan rotera fritt genom att snurra det runt for hand, fig 20.
• Stäng luftrenaren. Satt stickproppen i vagguttaget och starta luftrenaren.

Om det automatiska overhettningsskyddet stanger av luftrenaren upprepade ganger,
rekommenderas att ta med apparaten till en serviceverkstad for en tekisk kontroll.
