BRUKSANVISNING SF4390MX SMEG

Innehåll

1 Anvisningar 4

1.1 Allmänna säkerhetsanvisningar 4
1.2 Anvisningar för användning av mikrovågsfunktionen 5
1.3 Tillverkarens ansvar 7
1.4 Apparatens syfte 7
1.5 Identifikationsdekal 7
1.6 Bortskaffande 7
1.7 Denna bruksanvisning 8
1.8 Hur man läser bruksanvisningen 8

2 Beskrivning 9

2.1 Allmän beskrivning 9
2.2 Mikrovågor 9
2.3 Kontrollpanel 10
2.4 Andra delar 10
2.5 Tillgängliga tillbehör 11

3 Användning 12

3.1 Anvisningar 12
3.2 Material som är lämpligt för mikrovågor 12
3.3 Första användningstillfälle 14
3.4 Användning av tillbehör 14
3.5 Användning av ugnen 16
3.6 Specialfunktioner 26
3.7 Undermeny 31

4 Rengöring och underhåll 34

4.1 Anvisningar 34
4.2 Rengöring av ytorna 34
4.3 Rengöring av luckans glas 35
4.4 Rengöring av ugnen 35

5 Installation 38

5.1 Elektrisk anslutning 38
5.2 Placering 38

ÖVERSÄTTNING AV BRUKSANVISNING I ORIGINAL

Vi rekommenderar dig att noga läsa denna bruksanvisning som innehåller all den information som behövs för att bevara apparatens utseende och funktion.

För mer information om produkten: www.smeg.com

1 Anvisningar

VIKTIGA SÄKERHETSANVISNINGAR LÄS NOGA OCH SPARA FÖR FRAMTIDA BRUK.

1.1 Allmänna säkerhetsanvisningar

Skador på person

• WARNING: Om luckan eller luckans tätning är skadad ska man inte använda ugnen förrän den har reparerats av behörig personal.
• WARNING: Det innebär en fara för alla, undantaget behörig personal, att utföra underhålls- eller reparationsarbete som innebär att man avlägsnar skydd mot exponering för mikrovågsenergi.
• WARNING: Vätskor och andra livsmedel får inte värmas i förseglade behållare p.g.a. explosionsrisken.
• WARNING: Apparaten och dess åtkomliga delar blir mycket varma under användning.
• Rör inte vid värmeelementen under användning.
• Se till att barn under 8 år inte befinner sig i närheten av apparaten om de är oövervakade.
• Barn över 8 år och personer med nedsatt fysisk eller mental förmåga eller med bristfällig erfarenhet av användning av elektriska

apparater får använda denna apparat endast under förutsättning att de övervakas eller instrueras av vuxna som ansvarar för deras säkerhet.

• Låt inte barn leka med apparaten.
• Rengöring och underhåll får inte utföras av barn som är oövervakade.
• Stäng av apparaten efter användning.
• Om det förekommer rökutveckling ska man stänga av apparaten och koppla ut den ur uttaget och hålla luckan stängd för att kväva eventuella lågor.
• Försök aldrig släcka en låga/brand med vatten.
• Installation och servicearbete ska utföras av behörig personal i enlighet med gällande lagstiftning.
• Gör inte några ändringar på apparaten.
• För inte in spetsiga metallföremål (bestick eller verktyg) i apparatens springor.
• Försök aldrig reparera apparaten själv eller utan att anlita en kvalificerad tekniker.
• Om nätkabeln skadas ska man omedelbart kontakta den tekniska

supporten som i sin tur sörjer för att kabeln byts ut.

Skador på apparaten

• Använd inte rengöringsmedel som innehåller slipmedel eller frätande ämnen (som t.ex. pulver, fläckborttagare eller stålull) på delarna i glas.
• Använd eventuellt verktyg i trä eller plast.
• Rengör aldrig apparaten med ångstråle.
• Täck inte över öppningar, ventilationsspringor eller värmespridningsspringor.
• Lämna inte apparaten oövervakad under tillagning som kan frigöra fetter eller oljor.
• Använd under inga omständigheter apparaten för uppvärmning av rum.
• Se till att inte luta dig mot eller sitta på luckan när den är öppen.
• Se noga till att inga föremål fastnar i ugnsluckan.

1.2 Anvisningar för användning av mikrovågsfunktionen

- Ha alltid uppsikt över apparaten vid tillagning av livsmedel i kärl av

plast eller papp.

Olämplig användning. Fara för explosion

- När man använder mikrovågsfunktionen för att värma vätska kan det hända att själva kokningsprocessen blir fördröjd, att koktemperaturen uppnås utan att de typiska bubblerna bildas. Fördröjningen vid kokning kan leda till en explosion inne i ugnen eller till att kokande vätska rinner ur kärlet när man ska ta ut det ur ugnen. För att undvika denna risk ska man alltid placera medföljande koksticka (eller sked i värmetålig plast) i kärlet i samband med uppvärmningen.

- Använd endast mikrovågsfunktionen för tillagning av livsmedel som ska konsumeras. Annan typ av användning är strikt förbjuden (t.ex. att använda mikrovågsfunktionen för att torka kläder, värma tofflor, svampar, fuktiga trasor eller liknande, eller för att torka mat) och medför en risk för skador eller brand.

• Rengör apparaten kontinuerligt och torka bort eventuella matrester.
• Använd inte mikrovågsfunktionen för att torka livsmedel.
• Använd inte mikrovågsfunktionen för att värma oljor eller för fritering.
• Använd inte apparaten för att värma mat eller dryck som innehåller alkohol.
• Mat till nyfödda får inte värmas upp i förslutna kärl. Avlägsna locket eller nappen (om det är en nappflaska). När tillagningen avslutats ska man alltid kontrollera matens temperatur så att maten inte är för varm. Blanda eller skaka maten för att jämna ut temperaturen och undvika brännskador.
• Värm inte ägg med skal eller hela kokta ägg eftersom de kan explodera även efter uppvärmningsproceduren.
• Innan man tillagar livsmedel med skal (som potatis, äpplen o.s.v.) ska man sticka hål i skalet.
• Värm inte upp livsmedel i dess förpackning.
• Använd inte mikrovågsfunktioner

när ugnen är tom.

• Använd kärl och bestick som är lämpliga för mikrovågsugn.
• Använd inte aluminiumformar vid tillagning av livsmedel.
• Använd inte kärl med metalldekorationer (eller med guld- och silverbeläggningar).
• Apparaten använder ISM-band 2,4 Ghz.
• I enlighet med bestämmelser för elektromagnetisk kompatibilitet tillhör apparaten grupp 2 och klass I B (EN 55011).
• Denna apparat överensstämmer med gällande standarder och direktiv vad gäller säkerhet och elektromagnetisk kompatibilitet. Bärare av pacemaker bör dock se till att det finns minst 20-30 cm mellan en mikrovågsugn i drift och pacemakern. Rådfråga tillverkaren av pacemakern för mer information.

1.3 Tillverkarens ansvar

Tillverkaren avsäger sig allt ansvar för skador på personer eller föremål som orsakats av:

• annan användning av apparaten än den avsedda;

• ett nonchalerande av föreskrifterna i bruksanvisningen;

• en felaktig användning av hela eller en del av apparaten;

• användning av reservdelar som inte är i original.

1.4 Apparatens syfte

- Denna apparat är avsedd att användas för tillagning av livsmedel inom hushåll. All annan användning är olämplig. Vidare får apparaten inte användas:

• i kök avsedda för personal i affärer, på kontor och i andra arbetsmiljöer;
  • på lantbruk/inom lantgårdsturism;
• av kunder på hotell, motell eller andra liknande boenden;
• på bed and breakfast.

- Apparaten har inte utformats för att användas med externa timers eller system med fjärrstyrning.

1.5 Identifikationsdekal

På identifikationsdekalen finner man tekniska data, serienummer och märkning. Identifikationsdekalen får aldrig avlägsnas.

1.6 Bortskaffande

Denna apparat ska hanteras separat från annat avfall (direktiv 2002/95/EG, 2002/96/EG och 2003/108/EG). Denna apparat innehåller inte ämnen i sådana mängder att de kan anses farliga för hälsa eller miljö, i överensstämmelse med gällande europeiska föreskrifter.

Elektrisk spänning Fara för elektrisk stöt

• Inaktivera den allmänna elektriska tillförseln.
• Koppla ur elkabeln ur elsystemet.

Inför bortskaffande av apparaten:

• Kapa av elkabeln och avlägsna den tillsammans med stickkontakten (i förekommande fall).
• En apparat som inte längre används ska lämnas in till lämpliga återvinningsstationer för insamling av elektriskt och elektroniskt avfall, alternativt ska den återlämnas till återförsäljaren vid köp av en motsvarande apparat, i förhållandet ett till ett.

Vid tillverkning av apparatens emballage används återvinningsbara och icke förorenande material.

- Lämna in emballagen till lämpliga stationer för separat insamling.

Plastemballage Fara för kvävning

• Lämna inte emballaget eller delar av det utom synhåll.
• Låt inte barn leka med plastpåsarna som ingår i emballaget.

1.7 Denna bruksanvisning

Denna bruksanvisning utgör en del av apparaten och ska förvaras i sin helhet och alltid finnas inom räckhåll under hela apparatens livstid.

- Innan man använder apparaten ska man noga läsa denna bruksanvisning.

1.8 Hur man läser bruksanvisningen

Följande läsanvisningar gäller för denna bruksanvisning:

Anvisningar

Allmän information om bruksanvisningar, säkerhet och bortskaffande.

Beskrivning

Beskrivning av apparaten och dess tillbehör.

Användning

Information om användningen av apparaten och dess tillbehör, råd om tillagning.

Rengöring och underhåll

Information om korrekt rengöring och underhåll av apparaten.

Installation

Information riktad till kvalificerade tekniker gällande installation, idrifttagning och provkörning.

Säkerhetsanvisningar

Information

Råd

1. Serie anvisningar

- Enskild anvisning

2 Beskrivning

2.1 Allmän beskrivning

1 Kontrollpanel
2 Lampa
3 Tätningslist

2.2 Mikrovågor

Apparaten är utrustad med en s.k. magnetron som genererar mikrovågor. De mikrovågor som genereras fördelas jämnt i ugnen och värmer livsmedlen.

Den friktion som uppstår mellan molekylerna inne i livsmedlen (främst vattenmolekyler) gör att värme genereras.

4 Lucka

1,2,3... Stödramens nivå

Den värme som genereras direkt inne i livsmedlen gör det möjligt att tina, värma upp eller tillaga dessa snabbare jämfört med traditionell tillagning.

Om man använder kärl som är anpassade för tillagning med mikrovågsfunktion kan mikrovågorna enklare fördelas jämnt över maten (se 3.2 Material som är lämpligt för mikrovågor).

2.3 Kontrollpanel

1 Temperaturvred

Med hjälp av detta vred kan man välja:

• mikrovågornas effekt,
  • temperatur för tillagning,
• tid för funktionen,
  • programmerad tillagning,
• aktuell tid
• att tända eller släcka lampan som sitter inne i apparaten.

2 Display

Visar aktuell tid, vald funktion, effekt och temperatur för tillagning samt eventuell inställd tid.

3 Funktionsvred

Med hjälp av detta vred kan man:

• starta/stänga av apparaten,
• välja en funktion,
• tillfälligt avbryta och starta om en funktion.

2.4 Andra delar

Positioneringsnivåer

Apparaten har nivåer för placering av plåtar och galler på olika höjd. Isättningshöjderna avses nerifrån och upp (se 2.1 Allmän beskrivning).

Inre belysning

Apparatens inre belysning tänds:

• när man öppnar luckan;
• när man startar en funktion, vilken som helst;
• när temperaturvredet vrids snabbt åt höger (manuell aktivering och inaktivering).

Man kan inte stänga av den inre belysningen när luckan är öppen.

Kylfläkt

Fläkten kyler ner apparaten och aktiveras under tillagningen.

Fläkten ger en normal luftström som kommer ut över ugnsluckan. Det kan hända att denna luftström fortsätter en kort stund efter det att ugnen har stängts av.

2.5 Tillgängliga tillbehör

Koksticka

Används i kärl vid uppvärmning av vätska, för att undvika att kokprocessen fördröjs.

Galler

Används som stöd för ugnformar och dylikt.

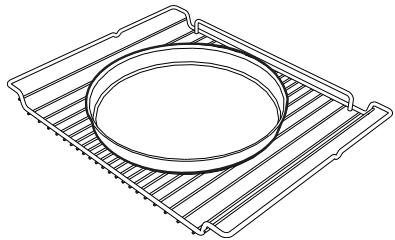

Baker-platta

Ger en jämn tillagning och en gyllene stekyta på maten.

Alla tillbehör finns inte till alla modeller.

Ugnstillbehör som kan komma i kontakt med mat är tillverkade av material som uppfyller kraven i gällande föreskrifter.

De originaltillbehör som medföljer eller som finns som tillval kan beställas från behöriga serviceverkstäder. Använd endast tillverkarens originaltillbehör.

3 Användning

3.1 Anvisningar

Hög temperatur inne i ugnen under användning Fara för brännskada

• Håll ugnsluckan stängd vid tillagning.
• Skydda händerna med grytvantar när du flyttar maten inne i ugnen.
• Rör inte värmeelementen inne i ugnen.
• Häll inte vatten direkt på varma plåtar.
• Låt inte barn komma i närheten av apparaten medan den är igång.

Felaktig användning Risk för skador på emaljerade ytor

• Täck inte över ugnens botten med aluminiumfolie eller stanniolark.
• Om man använder bakplåtspapper ska man noga se till att det inte hindrar luftcirkulationen inne i ugnen.
• Var försiktig att inte stöta emot eller dra grytorna över apparatens emaljerade botten.
• Häll inte vatten direkt på varma plåtar.

Hög temperatur inne i ugnen under användning Fara för brand eller explosion

• Spruta inte med sprayflaskor i närheten av apparaten.
• Använd eller lämna inte brännbart material i närheten av apparaten.
• Använd inte kärl eller behållare i plast vid tillagning av mat (med undantag av mikrovågsfunktionen).
• Sätt inte in stängda skålar eller behållare i ugnen.
• Lämna inte apparaten oövervakad under tillagning som kan frigöra fetter eller oljor.
• Ta bort alla formar och galler som inte används under tillagning.

3.2 Material som är lämpligt för mikrovågor

I allmänhet gäller att de material som används för tillagning med mikrovågor måste kunna penetreras av mikrovågorna så att dessa ska kunna nå maten.

Nedan följer en tabell med de material man kan använda och de man ska undvika:

MATERIAL SOM SKA ANVÄNDAS:

- Glas (avlägsna alltid locken)*

• Ugnsfasta formar
• Dricksglas
• Burkar

- Porslin

- Terracotta

- Plast (endast sådan som är lämpad för mikrovågor)*

• Kärl
- Plastfilm (får inte komma i kontakt med livsmedlen)

* endast om det är värmebeständigt.

MATERIAL SOM INTE FÅR ANVÄNDAS:

- Metall (kan generera bågar eller gnistor)

• Aluminiumfolie
• Aluminiumformar
• Tallrikar
• Metallbestick
• Klämmor till fryspåsar

- Trä

• Kristallglas
• Papp (brandrisk)

- Behållare av styrenplast (risk att livsmedlen kontamineras)

Kärlen får inte ha dekorationer i metall.

Använd inte plåtar i metall vid mikrovågsfunktionen eller vid kombinerade funktioner med mikrovågor.

Test av kärl

Endast i samband med detta test kan man använda mikrovågsfunktionen utan att placera mat i ugnen.

För att kontrollera om kärlen är lämpliga för tillagning med mikrovågor kan man göra ett enkelt test:

1. Ta ut alla tillbehör ur ugnen.
2. Placera kärlet som ska testas på det galler som sitter i den första falsen.
3. Välj mikrovågsfunktionen vid maximal effekt (till exempel 1 000 W).
4. Ställ in en tillagningstid på 30 sekunder.
5. Starta tillagningen.

Olämpliga kärl Risk för skador på apparaten

• Avbryt testet omedelbart om det förekommer gnistor eller om kärlet knastrar. I sådant fall är kärlet ej lämpligt för tillagning med mikrovågor.

• När testet slutförts ska kärlet vara kallt eller ljummet. Om kärlet är varmt ska det betraktas som olämpligt för tillagning med mikrovågor.

3.3 Första användningstillfälle

1. Avlägsna eventuell skyddsfilm från apparatens insida och utsida samt från tillbehören.
2. Avlägsna eventuella etiketter (förutom dekalen med tekniska data) från tillbehören och ugnen.
3. Ta ut och rengör alla apparatens tillbehör (se 4 Rengöring och underhåll).
4. Värm upp den tomma ugnen till maximal temperatur (använd en traditionell ugnsfunktion) för att avlägsna eventuella restprodukter från tillverkningen.

Vid den första uppvärmningen ska man använda en traditionell funktion och inte en mikrovågsfunktion.

3.4 Användning av tillbehör

Galler och plåtar

Gallren och plåtarna ska föras in så längt det går på sidoskenorna.

- De mekaniska säkerhetsspärrarna som hindrar att gallret glider ut av misstag ska vara vända nedåt och mot ugnens insida.

Hög temperatur Fara för brännskada

- Tillbehöret kan bli mycket varmt. Använd alltid grillvantar vid hantering.

För försiktigt in gallren och plåtarna i ugnen så längt det går.

Rengör plåtarna innan du använder dem för första gången för att avlägsna eventuella restprodukter från tillverkningen.

Baker-platta

Baker-plattan ska, för en optimal funktion, placeras mitt på gallret.

Hög temperatur Fara för brännskada

- Tillbehöret kan bli mycket varmt. Använd alltid grillvantar vid hantering.

Felaktig användning Risk för skador på ytor

• Använd inte knivar direkt på plattans yta.
• Använd inte borstar eller svampar i metall vid rengöringen eftersom de kan skada ytskiktet.

Koksticka

När man använder mikrovågor för att värma upp vätska kan kokprocessen bli fördröjd. För att undvika detta fenomen ska man placera medföljande koksticka (eller en värmebeständig plastsked) i kärlet inför uppvärmning.

Olämplig användning Fara för explosion/brännskada

- För att undvika risken för en explosion inne i apparaten och ett därav orsakat läckage av kokande vätska ska man alltid sänka ner stickan i den vätska man värmer.

Hög temperatur Risk för skador på tillbehöret

- Använd endast kokstickan i kombination med mikrovågsfunktioner. Använd inte stickan i samband med kombinerad eller traditionell funktion.

3.5 Användning av ugnen

Display

Indikeringslampa för Eco Logic

Indikeringslampa för Show Room

Indikeringslampa för minuträknare

Indikeringslampa för tidsinställd tillagning

Indikeringslampa för programmerad tillagning

Indikeringslampa för klocka

Indikeringslampa för mikrovågor

Indikeringslampa för upptining

Indikeringslampa för barnspärr

Temperaturnivå

Funktionslägen

Stand-by: När man inte har valt någon funktion visar displayen aktuell tid.

ON: När man har startat en funktion, oavsett vilken, visar displayen de värden som ställts in, som temperatur, tid, effekt för mikrovågor och den aktuella temperaturen i samband med uppvärmning.

Varje gång man trycker på temperaturvredet i samband med att en funktion är aktiverad växlar apparaten till olika värden, i följande ordning:

Man kan oavsett läge ändra aktuellt värde genom att vrida vredet åt höger eller vänster. Vrid och håll kvar vredet för att öka eller minska värdet snabbare.

Om en mikrovågsfunktion är aktiverad:

1. Mikrovågseffekt.
2. Funktionens varaktighet.

Om en mikrovågs- och grillfunktion är aktiverad:

1. Temperatur
2. Funktionens varaktighet.
3. Mikrovågseffekt.

Om en grillfunktion är aktiverad:

1. Temperatur
2. Inställd tid för minuträknare
3. Funktionens varaktighet.
4. Tid för programmerad tillagning (om man valt en tidsinställd tillagning).
5. Visning av klockslag

Inställning av klockslag

Vid det första användningstillfället eller efter ett strömavbrott blinkar symbolen

00:00 på apparatens display. Man måste ställa in klockan för att kunna starta en tillagning.

1. Vrid temperaturvredet för att ställa in den tid som ska visas (håll kvar vredet för en snabbare ökning eller minskning).
2. Tryck in temperaturvredet.
3. Vrid temperaturvredet för att ställa in antalet minuter (håll kvar vredet för en snabbare ökning eller minskning).
4. Tryck in temperaturvredet för att avsluta inställningen.

I vissa fall måste man ändra klockan. t.ex. vid övergång mellan vintertid och sommartid. I standby-läget vrider man temperaturvredet till höger och håller kvar tills värdet för timmar blinkar.

Man kan inte ändra klockan om apparaten är ställd till läge ON.

Mikrovågor

Felaktig användning Risk för skador på apparaten

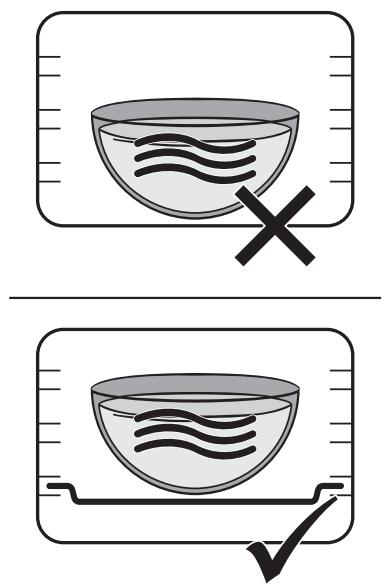

När man använder mikrovågsugnen måste maträtterna placeras i en lämplig behållare som placeras på det galler som sitter i den första falsen.

PLACERA ALDRIG BEHÅLLARE/ TILLBEHÖR (ugnsformar, glasformar, etc.) DIREKT PÅ UGNENS BOTTEN.

För att erhålla optimala resultat vid längre tillagning i mikrovågsugn eller med kombinerad effekt bör man att röra om i maten en eller två gånger.

Mikrovågor

Mikrovågorna tränger in i maten direkt vilket gör det möjligt att på kortare tid och med en betydligt mindre energiförbrukning tillaga maten. Denna funktion är lämplig för tillagning utan fett och vidare för att tina och värma mat utan att äventyra varken matens utseende eller doft.

1. Välj mikrovågsfunktionen med hjälp av funktionsvredet

1. Tryck in temperaturvredet.
2. Vrid temperaturvredet för att ändra tidsvärdet (max 30 minuter).
3. Tryck in temperaturvredet.
4. Vrid temperaturvredet för att ställa in effekten till mellan 100W och 1000W (se Effekt mikrovågor).

Användning

1. Tryck in funktionsvredet för att starta en tillagning med mikrovågor.

Om man öppnar luckan avbryts tillagningsfunktionen. När man har stängt luckan trycker man in funktionsvredet för att starta tillagningen igen.

Tryck in funktionsvredet för att tillfälligt avbryta tillagningsfunktionen. Tryck in det igen för att starta tillagningen igen.

1. När tillagningen avslutats visar displayen

texten Stop och en ljudsignal aktiveras.

1. Tryck in eller vrid ett av de två vreden eller öppna luckan för att stänga av ljudsignalen.

Vrid temperaturvredet åt höger för att inaktivera ljudsignalen och välja en ny tidsinställd tillagning.

Vrid funktionsvredet åt höger eller vänster för att inaktivera ljudsignalen och välja en annan tillagningsfunktion.

Håll funktionsvredet intryckt för att stänga av apparaten.

Effekt mikrovågor

Nedan anges de effektvärden man kan välja mellan:

Effekt (W)	Lämplig för att
100	Tina mat
200
300
400	Steka kött eller tillaga ömtåliga livsmedel
500
600	Värma och tillaga mat
700
800
900	Värma vätska
1000

Mikrovågsfunktionen QUICK START

Med funktionen QUICK START kan man snabbstarta mikrovågsfunktionen vilket är användbart när man vill värma små mängder vätska eller mat.

1. I standby-läge trycker man in funktionsvredet två gånger.

1. Apparaten startar mikrovågsfunktionen med standardvärden.

Kombinerad funktion med mikrovågor + grill

Olämplig användning Risk för skador på apparaten

- Använd inte kombinerade funktioner för att värma upp eller koka upp vätska.

En kombinerad tillagning är en traditionell tillagning kombinerad med mikrovågsfunktionen.

Mikrovågor + Grill

Med hjälp av grillen kan man få en perfekt gyllene stekyta på maten. Mikrovågorna gör att maten tillagas snabbt på insidan.

1. Välj mikrovågs- och grillfunktionen med hjälp av funktionsvredet.

1. Tryck in temperaturvredet.
2. Vrid vredet för att ställa in temperaturen.
3. Tryck in temperaturvredet.
4. Vrid temperaturvredet för att ändra tidsvärdet.

Användning

1. Tryck in temperaturvredet.
2. Vrid temperaturvredet för att ändra effekten (till mellan 100W och 600W).
3. Tryck in funktionsvredet för att starta den kombinerade tillagningen.

Uppvärmningsfas

Tillagningen föregås av en uppvärmningsfas som gör att apparaten snabbare när tillagningstemperaturen.

Denna fas signaleras av att temperaturindikeringen blinkar.

När uppvärmningen avslutats lyser temperaturindikeringen med ett fast sken och en ljudsignal aktiveras.

Man kan när som helst avbryta en tillagning genom att trycka in funktionsvredet i minst 3 sekunder.

Grill

Grill

Värmen som kommer från grillens värmeelement gör att man kan uppnå utmärkta grillresultat, i synnerhet med kött som har en mellanstor/liten tjocklek, och i slutet av tillagningen kan få en jämn, gyllene stekyta. Idealisk för korvar, revbensspjäll, bacon. Denna funktion gör att man kan grilla stora mängder mat jämnt, särskilt kött.

1. Välj grillfunktionen med hjälp av funktionsvredet.

1. Tryck in temperaturvredet.
2. Vrid vredet för att ställa in temperaturen.
3. Tryck in funktionsvredet för att starta den kombinerade tillagningen.

Timer

Denna funktion avbryter inte tillagningen utan aktiverar endast alarmet.

Man kan aktivera timern både under tiden tillagning pågår och när apparaten är i stand by-läge.

1. Tryck in temperaturvredet en gång (två gånger om en tillagningen pågår).

Displayen visar siffrorna

och indikeringslampan

blinkar.

1. Vrid vredet för att ställa in tiden (till mellan 1 minut och 4 timmar).

Indikeringslampan

slutar blinka

efter några sekunder och nedräkningen startar.

1. Välj önskad tillagningsfunktion och invänta ljudsignalen som meddelar att tiden har gått. Indikeringslampan blinkar.
2. Tryck in eller vrid ett av de båda vreden för att inaktivera ljudsignalen.
3. Vrid temperaturvredet för att välja ytterligare en minuträknare.

För att radera minuträknaren måste man ställa in värdet till noll

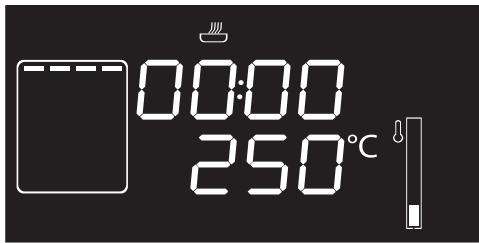

Tidsinställd tillagning (endast för grillfunktionen)

Med tidsinställd tillagning avses den funktion som gör att det går att starta en tillagning och avsluta den efter en viss tid som ställs in av användaren.

När man aktiverar en tidsinställd tillagning avbryts eventuell inställning för timern.

1. När man har valt funktion och temperatur för tillagning ska man trycka in temperaturvredet tre gånger. Displayen visar siffrorna och indikeringslampan blinkar.

1. Vrid temperaturvredet för att ställa in tillagningstiden till ett värde på mellan 00:01 och 12:59. Vrid och håll kvar vredet för att öka eller minska värdet snabbare.

1. Några sekunder efter att man valt önskad tillagningstid slutar indikeringslampan 📄 att blinka och den tidsinställda tillagningen startar.

För att förlänga tillagningen i manuellt läge trycker man in temperaturvredet igen. Apparaten återupptar sin vanliga funktion med de tillagningsinställningar som valts tidigare.

1. När tillagningen avslutats visas texten

på displayen och en

ljudsignal aktiveras. Stäng av ljudsignalen genom att trycka in temperaturvredet.

1. Tryck in eller vrid ett av de två vreden eller öppna luckan för att stänga av ljudsignalen.

Vrid temperaturvredet åt höger för att inaktivera ljudsignalen och välja en ny tidsinställd tillagning.

Vrid funktionsvredet åt höger eller vänster för att inaktivera ljudsignalen och välja en annan tillagningsfunktion.

Håll funktionsvredet intryckt för att stänga av apparaten.

Ändra inställda värden för tidsinställd tillagning

Man kan ändra längden för den tidsinställda tillagningen medan denna pågår.

1. När indikeringslampan 📄 lyser med fast sken och apparaten är i tillagningsläge trycker man in temperaturvredet två gånger.
   Indikeringslampan börjar blinka.

2. Vrid temperaturvredet åt höger eller vänster för att ändra den tillagningstid som ställts in.

Programmerad tillagning (endast för grillfunktionen)

Med programmerad tillagning avses den funktion som gör det möjligt att automatiskt avsluta en tillagning vid en bestämd tid (som ställs in av användaren) varefter apparaten automatiskt stängs av.

När man aktiverar en tidsinställd tillagning avbryts eventuell inställning för timern.

1. När man har valt funktion och temperatur för tillagning ska man trycka in temperaturvredet tre gånger. Displayen visar siffrorna och indikeringslampan blinkar.

Användning

1. Vrid vredet för att ställa in tillagningstiden till ett värde på mellan 00:01 och 12:59. Vrid och håll kvar vredet för att öka eller minska värdet snabbare.

1. Tryck in temperaturvredet en fjärde gång. Indikeringslampan blinkar. Vrid vredet för att ställa in sluttiden för tillagning.
2. Efter några sekunder slutar indikeringslamporna och att blinka. Apparaten inväntar det klockslag vid vilket den programmerade tillagningen ska starta.

1. När tillagningen avslutats visas texten STOP på displayen och en ljudsignal aktiveras. Stäng av ljudsignalen genom att trycka in temperaturvredet.

För att förlänga tillagningen i manuellt läge trycker man in temperaturvredet igen. Apparaten återupptar sin vanliga funktion med de tillagningsinställningar som valts tidigare.

Håll funktionsvredet intryckt för att stänga av apparaten.

Av säkerhetsskäl kan man inte ställa in sluttiden för tillagning utan att ställa in hur länge tillagningen ska vara.

3.6 Specialfunktioner

Återuppvärmning

Med denna funktion kan man, med hjälp av mikrovågor, värma redan tillagad mat som förvarats i kylen.

1. Tryck in funktionsvredet för att välja uppvärmningsfunktionen.

1. Tryck in temperaturvredet.
2. Vrid temperaturvredet för att ändra tiden för uppvärmning.
3. Tryck in funktionsvredet för att bekräfta inställda värden och starta uppvärmningen.

Baker

Med denna funktion kan man, med hjälp av Baker-plattan, ge maten en gyllene och knaprig stekyta. Idealisk för pizza, potatis och matpajer.

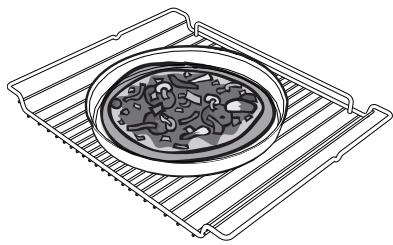

1. Placera gallret på önskad fals. Placera den tomma Baker-plattan på mitten av gallret.

1. Tryck in funktionsvredet för att välja Baker-funktionen.

1. Tryck in temperaturvredet.
2. Vrid temperaturvredet för att ställa in uppvärmningstiden (till mellan 10 och 99 minuter).

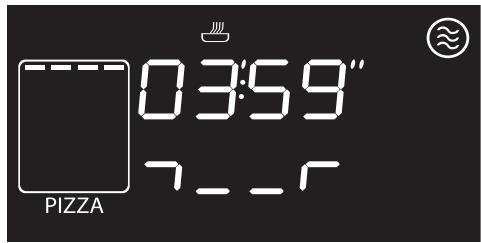

Användning

1. Tryck in funktionsvredet för att bekräfta inställda värden och starta uppvärmningen av Baker-plattan utan mat.

1. När uppvärmningen slutförts ska man placera maten på plattan.

Hög temperatur Fara för brännskada

- Använd grillvantar vid hantering av Baker-plattan.

1. Placera maten på Baker-plattan.

Felaktig användning Risk för skador på apparaten

- Placera endast värmebeständiga kärl på Baker-plattan.

1. Tryck in funktionsvredet för att starta tillagningen igen.

1. När tiden är ute blinkar texten

Tabell för vägledning vid tillagning

Typ	Vikt (g)	Tid (min)
Djupfryst pizza	300	11
Färsk pizza	600	14
Djupfryst potatis	500	15
Djupfrysta kycklingnuggets	500	16
Vispade färska ägg	400	9

Värdena i tabellen gäller när gallret satts in i ugnens andra fals.

Den tid som anges inkluderar tiden för uppvärmning av den tomma Baker-plattan.

Upptining per tid

Med denna funktion kan man tina livsmedel med hjälp av mikrovågsfunktionen utifrån en viss tid som ställs in av användaren.

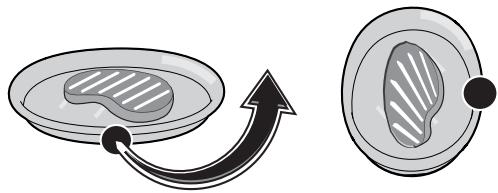

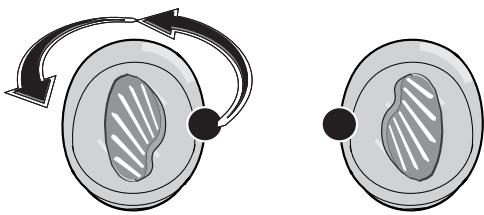

1. Sätt in maträtten i ugnen (se Proceduren "Turn").
2. Välj med hjälp av funktionsvredet funktionen för upptining per tid, som
   markeras med symbolen
   och

1. Tryck in temperaturvredet för att ställa in tiden.
2. Vrid vredet för att ändra värdet (5 sekunder till 99 minuter).
3. Tryck in funktionsvredet för att starta upptiningen.

Om den tid som valts är mer än 5 minuter måste man, för att få ett optimalt resultat, vrida livsmedlet inne i ugnen, enligt: Proceduren "Turn".

1. När tiden är ute blinkar texten

Upptining per vikt

Med denna funktion kan man tina mat utifrån vikt och typ av livsmedel.

1. Sätt in maträtten i ugnen (se Proceduren "Turn").
2. Tryck in och vrid funktionsvredet för att välja upptining per vikt. Funktionen

signaleras av texten dE00 och att symbolerna med maträtterna

lyser.

1. Tryck in funktionsvredet för att bekräfta upptining per vikt.
2. Vrid funktionsvredet för att välja den typ av livsmedel som ska tinas.
3. Vrid temperaturvredet för att välja vikt (i gram) för det livsmedel som ska tinas.
4. Tryck in funktionsvredet för att bekräfta de värden som har ställts in och starta upptiningen.

Om man i samband med upptining behöver vrida livsmedlet inne i ugnen för att få ett optimalt resultat se: Proceduren "Turn".

1. När funktionen avslutats visas texten

och en ljudsignal aktiveras.

1. Tryck in eller vrid ett av de två vreden eller öppna luckan för att stänga av ljudsignalen.
2. Håll funktionsvredet intryckt i minst 3 sekunder för att lämna funktionen.

Förinställda parametrar

dE		Typ	Vikt (g)	Tid (min)*
01		Kött	500	20
02		Fisk	400	17
03		Frukt	300	15
04		Bröd	300	5

* Tiderna för upptining kan variera beroende på formen och storleken på den mat man vill tina.

Proceduren "Turn"

Apparaten meddelar när det är dags att vända livsmedlet inne i ugnen för att få en optimal upptining.

1. Sätt in maten i ugnen och placera den parallellt med luckan.

1. När apparatens display visar texten

turn ska man vända livsmedlet.

1. Öppna luckan och vänd livsmedlet 90°.

Om man inte utför detta moment väntar apparaten en minut och fortsätter sedan automatiskt att tina maten. Displayen visar dock texten turn nedanför nedräkningen, som en påminnelse.

1. Stäng apparatens lucka och tryck in funktionsvredet för att återuppta upptiningen.

2. Om det behövs signalerar apparaten återigen att man ska vrida livsmedlet. På displayen visas texten Turn.

3. Den andra gången måste man öppna luckan och vrida livsmedlet 180°.

1. Stäng luckan och tryck in funktionsvredet för att återuppta upptiningen.

3.7 Undermeny

Apparaten är försedd med en undermeny med hjälp av vilken användaren kan:

• Aktivera eller inaktivera läget för barnspärr.
• Aktivera eller inaktivera läget show room (inaktiverar alla värmeelement och lämnar endast kontrollpanelen aktiverad).
• Aktivera eller inaktivera läget för låg effekt (Eco-Logic).
• Aktivera eller inaktivera tidsinställning av lampan (Eco light).

Med apparaten i stand by-läge:

1. Tänd den interna belysningen genom att snabbt vrida temperaturvredet.
2. Tryck in och håll kvar temperaturvredet i minst 5 sekunder.
3. Vrid temperaturvredet till höger eller vänster för att ändra status för inställningen (ON/OFF).
4. Tryck in temperaturvredet för att gå till nästa läge.

Läget för Barnspärr

I detta läge spärras apparaten automatiskt efter en minuts ostörd drift.

Vid normal drift signaleras detta av att indikeringslampan 🔒 tänds.

För att koppla bort spärren tillfälligt under tillagningen håller man temperaturvredet intryckt i 5 sekunder. Spärren aktiveras igen efter en minuts ostörd drift.

Om man ändrar vredens position visas texten blof på displayen i några sekunder.

Även med barnspärren aktiverad kan man stänga av apparaten direkt genom att trycka in funktionsvredet i 3 sekunder.

Läget Show Room (endast för utställning)

I detta läge stängs apparatens värmeelement av medan kontrollpanelen förblir aktiverad.

För att man ska kunna använda apparaten normalt måste detta läge vara inställt till OFF.

Om läget är aktiverat tänds indikeringslampan Ⓒ på displayen.

Användning

Läge Låg Effekt

I detta läge begränsas apparatens energiförbrukning.

Lämpligt när man använder flera köksapparater samtidigt.

HI: normal effekt

LO: låg effekt

När man aktiverar läget låg effekt kan tiderna för föruppvärmning och tillagning bli längre.

Om läget är aktiverat tänds

indikeringslampan Ⓔ på displayen.

Läge för tidsinställning av lampa

För en ökad energibesparing släcks lampan automatiskt en minut efter att tillagningen startat.

För att hindra apparaten från att släcka lampan automatiskt efter en minut ska man ställa in detta läge till OFF.

Man kan alltid manuellt tända/ släcka genom att vrida temperaturvredet åt höger, oavsett inställning.

4 Rengöring och underhåll

4.1 Anvisningar

Hög temperatur inne i ugnen efter användning Fara för brännskada

- Rengör apparaten först efter att ha låtit den svalna.

Felaktig användning Risk för skador på ytor

• Rengör aldrig apparaten med ångstråle.
• Använd inte rengöringsmedel som innehåller klor, ammoniak eller blekmedel på delar i stål eller delar som ytbehandlats med metall (som till exempel är anodiserade, förnicklade eller förkromade).
• Använd inte rengöringsmedel som innehåller slipmedel eller frätande ämnen (som till exempel pulver, fläckborttagare eller stålull) på delarna i glas.
• Använd inte slipande eller sträva material eller vassa metallskrapor.
• Att inte rengöra ugnen förkortar inte bara apparatens livslängd utan kan även utgöra en fara.
  • Ta alltid bort matrester från ugnen.

Olämplig användning Fara för explosion/brännskada

- Använd inte rengöringsmedel med en förhöjd alkoholhalt eller som kan avge antändliga ångor. En efterföljande uppvärmning kan leda till en explosion inne i ugnen.

Om en lampa skulle gå sönder måste man kontakta teknisk support som ombesörjer ett byte. Detta fel påverkar inte själva apparaten och man kan fortsätta att använda den.

4.2 Rengöring av ytorna

För att bevara ytorna i gott skick ska man rengöra dem efter varje användningstillfälle, efter att de svalnat.

Vanlig daglig rengöring

Använd alltid och uteslutande särskilda produkter som inte innehåller slipmedel eller klorbaserade syror.

Häll ut medlet på en fuktig trasa och torka av ytan. Skölj omsorgsfullt och torka därefter med en mjuk trasa eller en mikrofibertrasa.

Matstänk eller rester

Undvik så långt det går att använda stålull eller vassa skrapor eftersom de skadar apparatens ytor.

Använd vanliga icke-slipande produkter och vid behov redskap av trä eller plast.

Skölj omsorgsfullt och eftertorka med en mjuk trasa eller en mikrofibertrasa.

Undvik att låta sockerhaltig mat (till exempel sylt) torka fast inne i apparaten eftersom det medför en risk att emaljbeläggningen på apparatens insida skadas.

4.3 Rengöring av luckans glas

Glasen bör alltid vara väl rengjorda.

Använd hushållspapper. Vid envisa fläckar kan man rengöra med en fuktad svamp och vanligt rengöringsmedel.

Man rekommenderas att använda de rengöringsprodukter som levereras av tillverkaren.

4.4 Rengöring av ugnen

För att behålla ugnen i gott skick ska man alltid rengöra den när den svalnat.

Låt inte matrester torka fast inne i ugnen eftersom det kan förstöra beläggningen.

Innan rengöring ska man ta ut alla avtagbara delar.

För att underlätta rengöringen rekommenderar vi att man monterar ner stödramarna till galler/plåtar.

Om man använder specifika rengöringsprodukter rekommenderar vi att man sätter igång apparaten vid maxtemperatur under cirka 15-20 minuter så att eventuella rester av rengöringsmedel försvinner.

Torkning

Det genereras fukt inne i ugnen i samband med tillagning av mat. Detta är ett helt normalt fenomen som inte äventyrar apparatens funktion.

Efter varje avslutad tillagning:

1. Låt apparaten svalna.
2. Torka bort eventuell smuts från ugnens insida.
3. Torka av ugnens insida med en mjuk trasa.
4. Lämna luckan öppen tills ugnens insida är helt torr.

Avlägsna stödramar för galler/plåtar

Genom att ta bort stödramen underlättar man vid rengöring av sidodelarna.

För att ta bort stödramarna:

1. Lossa de två fäststiften i ramen:

1. Dra ramen mot öppningen så att den släpper från fäststiften.

1. När man slutfört rengöringsarbetet ska man upprepa de moment som beskrivits ovan för att placera tillbaka stödramarna. Var uppmärksam på de avständsbrickor som ska sitta inne i ramens ursparning.

Rengöring av den övre delen

Hög temperatur inne i ugnen under användning Fara för brännskada

- Nedanstående moment får inte utföras förrän ugnen har stängts av och svalnat helt.

Apparaten är försedd med ett vippande värmeelement vilket underlättar rengöringen av ugnens övre del.

1. Lyft det övre värmeelementet lätt och vrid spärren i 90° för att lossa värmeelementet.

1. Sänk försiktigt värmeelementet tills det stannar.

Felaktig användning Risk för skador på apparaten

- Böj inte värmeelementet överdrivet mycket i samband med rengöring.

1. När rengöringsarbetet avslutats ska man sätta värmeelementet på plats igen och vrida spärren för att haka fast det.

Vad gör man om...

Displayen är helt släckt:

• Kontrollera tillförseln via elnätet.
• Kontrollera om en eventuell flerpolig strömbrytare ovanför apparatens anslutning är i läget "On".

Apparaten inte värms upp:

- Kontrollera om läget "show room" har aktiverats (för ytterligare information se avsnitt 3.7 Undermeny).

Kontrollerna inte svarar:

- Kontrollera om läget "barnspärr" har aktiverats (för ytterligare information se avsnitt "Undermeny").

Tillagningstiderna är längre än vad som anges i tabellen:

- Kontrollera om läget "låg effekt" har aktiverats (för ytterligare information se avsnitt "Undermeny").

Fläkten stannar då du öppnar luckan när ugnen är i drift med fläkt:

- Detta är inte tecken på fel utan en normal funktion som används för att undvika allför stora värmeutsläpp vid tillagning. När luckan stängs återgår fläkten till sin normala funktion.

Om problemet kvarstår eller andra typer av problem uppstår ska man kontakta närmsta serviceverkstad.

Om andra felmeddelanden, ERRx, visas:

Notera felmeddelandet, inställd funktion och temperatur och kontakta närmsta serviceställe.

5 Installation

5.1 Elektrisk anslutning

Elektrisk spänning Fara för elektrisk stöt

• Den elektriska anslutningen ska utföras av behörig fackperson.
• Det är obligatoriskt att jorda apparaten enligt de anvisningar som anges i säkerhetsföreskrifterna för elsystemet.
• Stäng av den allmänna elektriska tillförseln.

Allmän information

Kontrollera att egenskaperna för elnätet är lämpliga i förhållande till de värden som anges på dekalen.

Identifikationsdekalen med tekniska data, serienummer och märkning har placerats väl synlig på apparaten.

Dekalen får aldrig avlägsnas.

Apparaten drivs med 220-240 V\~.

Använd en trepolig kabel (kabel på 3 x 1,5 mm ² , med hänvisning till tvärsnittet på den inre ledningen).

Sörj för jordning med hjälp av en kabel som är minst 20 mm längre än de andra.

Fast anslutning

Installera en flerpolig brytare på matningslinjen, i enlighet med installationsföreskrifterna.

Brytaren ska placeras i närheten av apparaten och på ett sådant sätt att man lätt kommer åt den.

Anslutning med kontakt och uttag

Kontrollera att kontakten och uttaget är av samma typ.

Undvik att använda adaptrar eller shuntar eftersom de kan förorsaka överhettning och förbränning.

Byta ut kabeln

Elektrisk spänning Fara för elektrisk stöt

- Stäng av den allmänna elektriska tillförseln.

1. Lossa skruvarna på det bakre höljet och avlägsna det för att få åtkomst till kopplingsplinten.
2. Byt ut kabeln.
3. Kontrollera att kablarna (för ugn eller eventuell spishäll) löper optimalt och inte kommer i kontakt med någon del av apparaten.

5.2 Placering

Tung apparat Fara för klämskador

- Ta hjälp av en andra person vid installation av apparaten.

Tryck på öppen lucka Risk för skador på apparaten

• Använd inte luckan som hävarm vid placering av apparaten.
• Utsätt inte dörren för överdrivet tryck.

Värmeutveckling vid drift av apparaten Brandrisk

• Kontrollera att möbelns material är värmebeständigt.
• Kontrollera att det finns korrekta öppningar i möbeln.
• Installera aldrig apparaten i ett luckförsett utrymme eller i en byrå.

Placering av försörjningskabeln

(sett bakifrån)

Tätningslist till frontparti

Klistra fast medföljande tätningslist på frontpartiet för att undvika att det tränger in vatten eller andra vätskor.

Förankringsöppningar

Avlägsna pluggarna som sitter i cylindrarna på ugnens frontparti.

Placera apparaten i avsett utrymme för inbyggnad.

Fixera apparaten vid möbeln med hjälp av skruvarna.

Täck öppningarna med de pluggar som tidigare avlägsnats.

Apparatens storlek (mm)

(sett från sidan)

Installation under arbetsbänk (mm)

Se till att den bakre/nedre delen av möbeln har en öppning på cirka 60 mm.

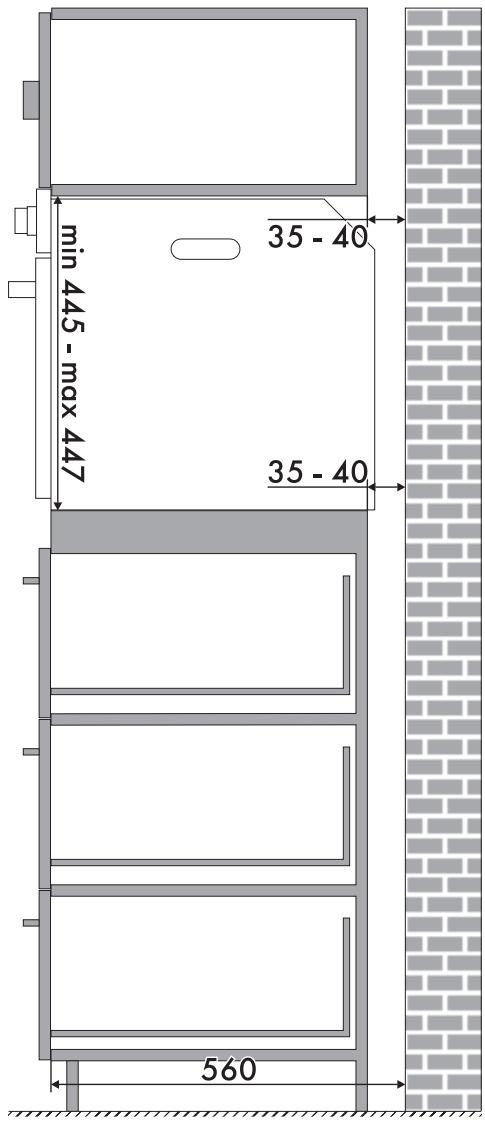

Installation i pelare (mm)

Se till att den övre/bakre delen av möbeln har en öppning som är cirka 35-40 mm djup.
