KÄYTTÖOHJE SF4390MX SMEG

Sisällysluettelo

1 Varoituksia 84

1.1 Turvallisuuteen liittyvät yleiset varoitukset 84
1.2 Varoituksia mikroaaltouunin käyttöön 85
1.3 Valmistajan vastuu 87
1.4 Laitteen käyttötarkoitus 87
1.5 Tyyppikilpi 87
1.6 Hävittäminen 87
1.7 Tämä käyttöohje 88
1.8 Miten käyttöohjetta luetaan 88

2 Kuvaus 89

2.1 Yleinen kuvaus 89
2.2 Mikroaallot 89
2.3 Ohjauspaneeli 90
2.4 Muut osat 90
2.5 Saatavana olevat lisävarusteet 91

3 Käyttö 92

3.1 Varoituksia 92
3.2 Mikroaaltouuneille soveltuvat materiaalit 92
3.3 Ensimmäinen käyttökerta 94
3.4 Lisävarusteiden käyttö 94
3.5 Uunin käyttö 96
3.6 Erityistoiminnot 106
3.7 Toissijainen valikko 111

4 Puhdistus ja hoito 114

4.1 Varoituksia 114
4.2 Pintojen puhdistus 114
4.3 Luukun lasin puhdistaminen 115
4.4 Uunitilan puhdistus 115

5 Asennus 118

5.1 Sähkökytkentä 118
5.2 Asemointi 119

ALKUPERÄISTEN OHJEIDEN KÄÄNNÖS

Lue tämä käyttöopas huolellisesti. Ohjeita noudattamalla taataan laitteen oikeaoppinen ylläpito ja sen ominaisuuksien säilyvyys.

Tuotteeseen liittyviä lisätietoja löytyy osoitteesta www.smeg.com

1 Varoituksia

TÄRKEITÄ TURVAOHJEITA LUE HUOLELLA JA SÄILYTÄ TULEVAA TARVETTA VARTEN

1.1 Turvallisuuteen liittyvät yleiset varoitukset

Henkilövahingot

• VAROITUS: Jos luukku tai luukun tiiviste on vahingoittunut, uunia ei saa käyttää ennen kuin se korjataan pätevän henkilöstön toimesta.
• VAROITUS: Kaikkien huoltotoimenpiteiden suorittaminen, jotka vaativat minkä tahansa mikroaltoenergialta suojaavan kannen irrottamista, on vaarallista kaikille, lukuun ottamatta asianomaista henkilöstöä.

- VAROITUS: Nesteitä ja muita ruokia ei saa lämmittää tiiviissä astioissa, sillä ne voivat räjähtää.

- VAROITUS: Laite ja siihen kuuluvat osat tulevat erittäin kuumiksi käytön aikana.

- Älä koske kuumentaviin osiin käytön aikana.

- Pidä alle 8-vuotiaita lapsia loitolla, ellei heitä valvota jatkuvasti.

• 8-vuotiaat lapset, fyysisesti tai

henkisesti rajoittuneet henkilöt tai henkilöt, joilla ei ole tämän laitteen käyttöön liittyvää kokemusta saavat käyttää laitetta jos heidän toimintaansa valvoo tai heitä opastaa aikuiset tai heidän turvallisuudesta vastaavat henkilöt.

- Lapset eivät saa leikkiä laitteella.

- Lapset eivät saa suorittaa puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

- Sammuta laite käytön jälkeen.

- Jos savua muodostuu, sammuta laite tai irrota se sähköverkosta ja pidä luukkua suljettuna mahdollisten liekkien tukahduttamiseksi.

- Älä koskaan yritä sammuttaa liekkiä/tulipaloa vedellä.

- Anna asennus- ja huoltotoimenpiteet ammattitaitoisen henkilökunnan suoritettavaksi voimassa olevien säädösten mukaisesti.

- Älä tee muutoksia laitteeseen.

- Älä työnnä teräviä metalliesineitä (keittiövälineitä tai työkaluja) laitteessa oleviin aukkoihin.

• Älä koskaan yritä korjata laitetta yksin tai ilman pätevän teknikon apua.
• Jos virtajohto on vahingoittunut, ota välittömästi yhteyttä tekniseen huoltoon, joka vaihtaa sen uuteen.

Laitteelle aiheutuvat vahingot

- Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahranpoistoaineita ja metallisia sieniä).

- Käytä mahdollisesti puu- tai muovisia ruokailuvälineitä.

- Älä käytä höyrysuihkeita laitteen puhdistamiseksi.

- Älä tuki laitteen aukkoja tai tuuletusaukkoja.

- Älä jätä laitetta valvomatta paiston aikana, sillä rasvaa tai ölijyjä voi vuotaa ulos.

- Älä missään tapauksessa käytä laitetta huoneen lämmittämiseen.

- Älä nojaa äläkä istu avoimen luukun päälle.

- Tarkista, ettei luukkujen väliin jää esineitä.

1.2 Varoituksia mikroaaltouunin käyttöön

- Valvo laitteen käyttöä kun ruokia kypsennetään muovi- tai paperiastioissa.

Väärinkäyttö. Räjähdysvaara

- Mikroaaltouunin käytön aikana nesteiden kuumentamiseksi tai lämmittämiseksi kiehuntaprosessi voi viivästyä, kiehumislämpötila saavutetaan ilman kuplien muodostumista. Kiehuntaprosessissa esiintyvä viive voi aiheuttaa räjähdyksen uunin sisällä tai astian poiston aikana voi kiehuvaa nestettä roiskua. Näiden vaarojen syntymisen estämiseksi aseta aina varustuksiin kuuluva kiehuntatikku (tai lämpöä kestävä muovilusikka) astian sisälle kuumennusvaiheen aikana.

- Käytä mikroaaltouunia vain kulutukseen tarkoitettujen ruokaaineiden valmistukseen. Muun tyyppiset käytöt ovat ankarasti kiellettyjä (esim. vaatteiden kuivaaminen, aamutossujen,

pyyhkeiden, kosteiden vaatteiden tai muiden samankaltaisten lämmittäminen, ruokien kuivaaminen) ja voivat aiheuttaa onnettomuuksien tai tulipalon vaaran.

• Puhdista laitetta jatkuvasti ja poista mahdolliset ruokajäämät.
• Älä kuivaa ruoka-aineita mikroaaltouunissa.
• Älä käytä mikroaaltouunia öljyn kuumentamiseen tai paistoon.
• Älä käytä laitetta ruokien tai juomien lämmittämiseen, jotka sisältävät alkoholia.
• Vauvoille tarkoitettuja ruokia ei saa lämmittää suljetuissa astioissa. Irrota kansi tai tutti (jos kyseessä on tuttipullo). Kun lämmitys on päättynyt, tarkista aina ruoan lämpötila, joka ei saa olla liian korkea. Sekoita tai ravistele sisältöä lämmön jakamiseksi, jotta palovammojen syntymistä voitaisiin välttää.
• Älä lämmitä kuorellisia munia tai kokonaisia keitettyjä munia, sillä ne voivat räjähtää myös lämmityksen jälkeen.

• Ennen ruoka-aineiden kypsennystä kuorilla tai kovalla kuorella (esim. perunat, omenat tms.), kuoreen on tehtävä reikiä.

• Älä lämmitä ruokia elintarvikkeille tarkoitetuissa pakkauksissa.

• Älä käytä mikroaaltotoimintoja kun uuni on tyhjä.
• Käytä mikroaaltouunikäyttöön tarkoitettuja astioita ja keittiövälineitä.
• Älä käytä alumiinirasioita ruokaaineiden kypsennykseen.
• Älä käytä astioita joissa on metallikoristuksia (kultaisia, hopeisia koristeita).
• Laite toimii ISM-taajuusalueella 2,4 Ghz:ssä.
• Sähkömagneettista yhteensopivuutta koskevien määräysten mukaan laite kuuluu ryhmään 2 ja luokkaan B (EN 55011).
• Tämä laite on voimassa olevien sähkömagneettista yhteensopivuutta ja turvallisuutta koskevien standardien mukainen. Sydämentahdistinta käyttävien henkilöiden tulee säilyttää vähintään 20-30 cm:n etäisyys käynnissä olevan mikroaaltouunin ja sydämentahdistimen välillä. Ota yhteyttä sydämentahdistimen valmistajaan lisätietoja varten.

1.3 Valmistajan vastuu

Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat:

• käyttötarkoitukseen nähden poikkeavasta käytöstä
• käyttöoppaassa olevien määräysten noudattamatta jättämisestä
  • jonkin laitteen osan muuttamisesta
• muiden kuin laitteen alkuperäisten varaosien käytöstä.

1.4 Laitteen käyttötarkoitus

- Laite on tarkoitettu ruokien kypsentämiseen kotitalouskäytössä. Kaikenlainen muu käyttö on sopimatonta. Sitä ei saa käyttää:

• kaupan työntekijöille tarkoitetun keittiön alueella, toimistoissa ja muissa työtiloissa.
• maatiloissa/ maatilamatkailupaikoissa.
• hotelleissa, motelleissa ja vuokrahuoneistoissa asiakkaiden toimesta.
  • aamiaismajoituspaikoissa (B&B).

- Laitetta ei ole tarkoitettu käytettäväksi ulkoisten ajastimien tai kauko-ohjainten kanssa.

1.5 Tyyppikilpi

Laitteen tyyppikilpi sisältää tekniset tiedot, sarjanumeron ja merkinnän. Tyyppikilpeä ei saa koskaan irrottaa.

1.6 Hävittäminen

Laite tulee hävittää erillään kotitalousjätteistä (direktiivit 2002/ 95/EY, 2002/96/EY, 2003/ 108/EY). Tämä laite ei sisällä siinä määrin terveydelle ja ympäristölle haitallisia aineita, että sitä voitaisiin pitää vaarallisena voimassa olevien Euroopan neuvoston direktiivien mukaisesti.

Sähkövirta Sähköiskun vaara

• Kytke pääkatkaisin pois päältä.
• Irrota virtajohto sähkölaitteistosta.

Laitteen hävittämiseksi:

• Katkaise virtajohto ja irrota johto yhdessä pistokkeen kanssa (jos paikalla).
• Toimita laite käyttöiän loputtua sähkö- ja elektronisten laitteiden erilliskeräykseen tai anna se jälleenmyyjälle toisen vastaavan laitteen hankinnan yhteydessä.

Laitteen pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätettäviä.

- Toimita pakkausmateriaalit tarkoituksenmukaiseen erilliskeräykseen.

Muovipakkaukset Tukehtumisen vaara

• Pakkausmateriaaleja tai niiden osia ei saa jättää ilman valvontaa.
• Älä anna lasten leikkiä pakkausmateriaaleihin kuuluvilla muovipusseilla.

1.7 Tämä käyttöohje

Tämä käyttöohje on kiinteä osa laitetta, ja siksi sitä tulee säilyttää kokonaisuudessaan helposti saatavilla koko laitteen käyttöiän ajan.

- Ennen laitteen käyttöä lue tämä käyttöohje huolellisesti läpi.

1.8 Miten käyttöohjetta luetaan

Tässä käyttöohjeessa käytetään seuraavia kuvamerkkejä:

Varoituksia

Yleistietoja liittyen tähän käyttöohjeeseen, turvallisuuteen ja hävittämiseen.

Kuvaus

Laitteen ja lisävarusteiden kuvaus.

Käyttö

Laitteeseen ja lisävarusteisiin sekä paistoon liittyvää tietoa.

Puhdistus ja hoito

Laitteen oikeaan puhdistamiseen ja huoltoon liittyvää tietoa.

Asennus

Pätevälle teknikolle kuuluvaatietoa: asennus, käyttöönotto ja säätö.

Turvallisuuteen liittyvät varoitukset

Tietoa

Neuvo

1. Käyttöohjeiden järjestys.

- Yksittäinen käyttöohje.

2 Kuvaus

2.1 Yleinen kuvaus

1 Ohjauspaneeli
2 Lamppu
3 Tiiviste

4 Luukku

1,2,3... Kannatintaso

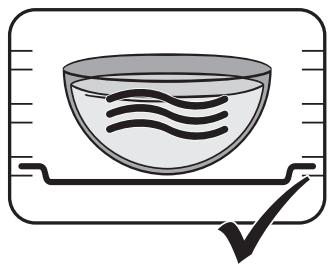

2.2 Mikroaallot

Keitin on varustettu mikroaaltogeneraattorilla, jota kutsutaan myös nimellä magnetroni. Syntyneet mikroaallot syötetään uunitilaan yhdenmukaisesti ruokien saavuttamiseksi ja niiden lämmittämiseksi.

Lämmitysprosessi syntyy ruoissa olevien molekyylien välillä esiintyvästä kitkasta (ennen kaikkea vettä sisältävien välillä), joka saa aikaan lämpöä.

Ruokien sisällä syntyvän lämmön ansiosta ruokia voidaan sulattaa, lämmittää tai kypsentää lyhyemmässä ajassa perinteiseen kypsennykseen nähden.

Sopivien mikroaaltouunissa käytettävien astioiden käyttö edesauttaa mikroaaltoja saavuttamaan ruokia yhdenmukaisella tavalla (ks. 3.2 Mikroaaltouuneille soveltuvat materiaalit).

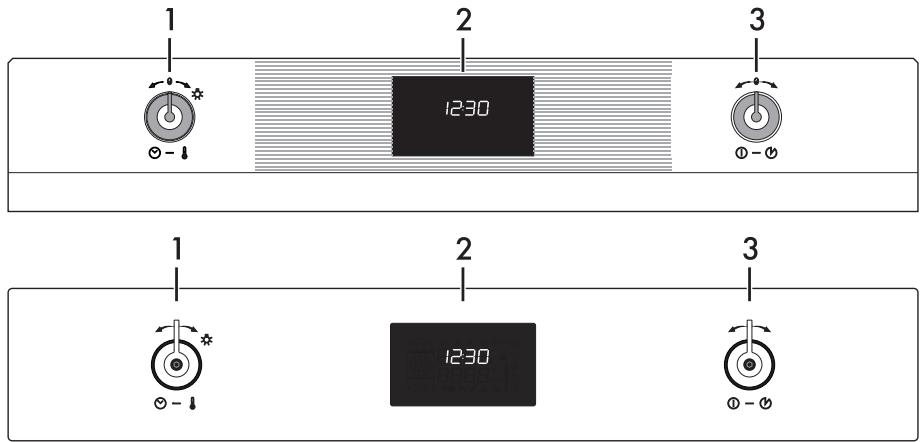

2.3 Ohjauspaneeli

1 Lämpötilakytkin

Tämän kytkimen avulla on mahdollista valita:

• mikroaaltojen teho,
• kypsennyslämpötila,
  • toiminnon kestoaika,
• ohjelmoidut kypsennyksen,
• senhetkinen kellonaika,
• laitteen sisällä olevan lampun sytyttäminen tai sammuttaminen.

2 Näyttö

Näyttää senhetkisen kellonajan, toiminnon, valitun tehon sekä kypsennyslämpötilan ja mahdollisesti määritetyn ajan.

3 Toimintokytkin

Tämän kytkimen avulla on mahdollista:

• käynnistää/sammuttaa laite,
• valita toiminto,
• käynnistää tai pysäyttää väliaikaisesti toiminto.

2.4 Muut osat

Uunin tasot

Uunissa on eri korkeustasoja uunipeltien ja ritilöiden asemointia varten.

Asetuskorkeudet lasketaan alhaalta ylöspäin (ks. 2.1 Yleinen kuvaus).

Sisävalaistus

Laitteen sisävalaistus kytkeytyy:

• kun luukku avataan
• kun mikä toiminto tahansa käynnistetään
• Kun lämpötilakytkintä käännetään lyhyesti oikealle (manuaalinen aktivointi/deaktivointi).

Kun luukku on auki, sisävalaistusta ei ole mahdollista sammuttaa.

Jäähdytystuuletin

Tuulettimen tehtävänä on jäähdyttää laite ja se kytkeytyy päälle kypsennyksen aikana. Tuulettimet muodostavat normaalin ilmavirtauksen, joka tulee ulos luukun yläpuolelta. Ilmavirtaus voi jatkua lyhyen aikaa myös uunin sammutuksen jälkeen.

2.5 Saatavana olevat lisävarusteet

Kiehuntatikku

Käytettävä astiassa nesteiden lämmityksen aikana. Tarpeellinen kiehunnan viivästymisen estämiseksi.

Ritilä

Hyödyllinen keittoastioiden tukemista varten.

Baker-lautanen

Hyödyllinen yhtenäistä ja rapeaa kypsennystä varten.

Joissakin malleissa ei välttämättä ole kaikkia lisävarusteita.

Uunissa käytettävät elintarvikkeiden kanssa kosketuksiin joutuvat lisävarusteet on valmistettu käyttämällä voimassa olevien lakien mukaisia materiaaleja.

Varustuksiin kuuluvia alkuperäisiä lisävarusteita tai ylimääräisiä lisävarusteita voidaan pyytää valtuutetuista huoltokeskuksista. Käytä vain valmistajan alkuperäisiä lisävarusteita.

3 Käyttö

3.1 Varoituksia

Korkea lämpötila uunitilan sisällä käytön aikana Palovammojen vaara

• Pidä luukkua kiinni kypsennyksen aikana.
• Suojaa käsiä uunikintailla ruokien liikuttamisen aikana uunitilan sisällä.
• Älä koske uunin sisällä oleviin lämmitysosiin.
• Älä kaada vettä suoraan erittäin kuumille pelleille.
• Älä anna lasten mennä uunin lähelle sen toiminnan aikana.

Väärinkäyttö Emaloiduille pinnoille syntyvien vahinkojen vaara

• Älä peitä uunitilan pohjaa alumiinipaperilla tai tinapaperilla.
• Jos leivinpaperia halutaan käyttää, aseta paperi niin, ettei se vaikuta uunitilassa kiertävään kuumaan ilmaan.
• Älä iske tai vedä kattiloita emaloidulla pohjalla.
• Älä kaada vettä suoraan erittäin kuumille pelleille.

Korkea lämpötila uunitilan sisällä käytön aikana Tulipalo- tai räjähdysvaara

• Älä suihkuta suihkeita laitteen läheisyydessä.
• Älä käytä tai jätä tulenarkoja materiaaleja laitteen läheisyyteen.
• Älä käytä muovisia keittiövälineitä tai astioita ruokien kypsennyksessä (ellei kyseessä ole mikroaaltouunitoiminto).
• Älä aseta uuniin purkkeja tai suljettuja astioita.
• Älä jätä laitetta valvomatta kypsennyksen aikana, sillä rasvaa tai öliyjä voi vuotaa ulos.
• Ota kaikki uunipellit ja ritilät pois uunitilasta joita ei käytetä kypsennyksen aikana.

3.2 Mikroaaltouuneille soveltuvat materiaalit

Yleisesti ottaen mikroaaltouuneissa soveltuvaan kypsennykseen käytettävien materiaalien on päästettävä mikroaallot läpi, jotta ne saavuttaisivat ruoka-aineet. Seuraavassa käytettävien ja ei käytettävien materiaalien taulukko:

KÄYTETTÄVÄT MATERIAALIT:

- Lasi (ota kannet aina pois) *

• Vuoat
• Juomalasit
• Purkit

- Posliini

- Terrakotta

- Muovi (vain jos ne soveltuvat käytettäväksi mikroaaltouuneissa)*

• Astiat
• Muovikelmut (eivät saa joutua kosketuksiin ruoka-aineiden kanssa)
  * vain jos lämmönkestävä.

MATERIAALIT JOITA EI SAA KÄYTTÄÄ:

- Metalli (voivat saada aikaan kaaria tai kipinöitä)

• Alumiinifolio
• Alumiinitarjottimet
• Lautaset
• Metalliset keittiövälineet
• Pakastepussien sulkimet

- Puu

• Kristallilasit
• Paperi (tulipalon vaara)
• Polystyreeniastiat (ruoka-aineiden saastumisen vaara)

Astioissa ei saa olla metallikoristeita.

Älä käytä lisävarusteina saatavia metallipeltejä mikroaalto- tai mikroaalto yhdistelmätoiminnoissa.

Astioiden testaus

Vain tätä testiä varten on mahdollista käyttää mikroaaltotoimintoa asettamatta niiden sisälle ruokaa.

Tarkistaaksesi astioiden soveltuvuuden mikroaaltouunissa tehtävään kypsennykseen, suorita yksinkertainen testi:

1. Ota pois kaikki lisävarusteet uunitilasta.
2. Aseta testattavat astiat ensimmäisellä tasolla olevan ritilän päälle.
3. Valitse teholtaan maksimi mikroaaltotoiminto (esim. 1000 W).
4. Aseta kypsennysaika 30 sekuntiin.
5. Käynnistä kypsennys.

Sopimattomat astiat Laitteeseen syntyvien vahinkojen vaara

• Keskeytä testi välittömästi jos havaitset kipinöitä tai astioista kuuluu rätinää. Tässä tapauksessa astiat eivät sovellu mikroaaltouunissa suoritettavaan kypsennykseen.

• Testin päättyessä astian on oltava kylmä tai haalea. Jos astia on kuuma, se ei ole sopiva mikroaaltouunissa suoritettavaan kypsennykseen.

3.3 Ensimmäinen käyttökerta

1. Irrota mahdolliset laitteen ulko- tai sisäpuolella olevat suojamuovit mukaan lukien lisävarusteet.
2. Poista mahdolliset tarrat (teknisiä tietoja sisältävää tarraa lukuun ottamatta) lisävarusteista ja uunitilasta.
3. Irrota ja pese kaikki laitteeseen kuuluvat lisävarusteet (ks. 4 Puhdistus ja hoito).
4. Kuumenna tyhjä uuni maksimaaliseen lämpötilaan (perinteiset toiminnot) poistaaksesi mahdolliset valmistukseen liittyvät jäämät.

Ensimmäistä kuumennusta varten käytä perinteistä toimintoa, älä mikroaaltouunia.

3.4 Lisävarusteiden käyttö

Ritilät ja uunipellit

Ritilät ja uunipellit tulee asettaa sivutasotukien päälle niiden pysähtymiskohtaan asti.

- Mekaanisten turvalukitusten, jotka estävät ritilän tahatonta ulosvetoa, tulee olla alasuuntaan ja uunitilan takaosaan päin.

Korkea lämpötila Palovammojen vaara

- Lisävaruste voi tulla erittäin kuumaksi. Käytä aina uunikintaita liikuttamista varten.

Aseta ritilät ja pellit varovasti uunitilaan niiden pysähtymiskohtaan asti.

Puhdista uunipellit ennen kuin niitä käytetään ensimmäistä kertaa poistaaksesi mahdolliset valmistuksesta jääneet jäämät.

Baker-lautanen

Baker-lautasen ihanteellisen toiminnan kannalta se tulee asettaa ritilän keskelle.

Korkea lämpötila Palovammojen vaara

- Lisävaruste voi tulla erittäin kuumaksi. Käytä aina uunikintaita liikuttamista varten.

Väärinkäyttö Pinnoille syntyvien vahinkojen vaara

• Älä käytä veitsiä suoraan lautasen pinnalla.
• Puhdistuksen aikana älä käytä harjoja tai metallisieniä, jotka voivat vahingoittaa yläpintaa.

Kiehuntatikku

Mikroaaltouunin käytön aikana nesteiden kuumentamiseksi tai lämmittämiseksi kiehuntaprosessi voi viivästyä. Tämän ilmiön syntymisen estämiseksi aseta varustuksiin kuuluva kiehuntatikku (tai lämpöä kestävä muovilusikka) astian sisälle kuumennusvaiheen aikana.

Väärinkäyttö Räjähdys/palovammavaara

- Estääksesi räjähdysvaaran syntymistä laitteen sisällä tai nesteen äkillistä valumista ulos, aseta kiehuntatikku nesteeseen jota olet lämmittämässä.

Korkea lämpötila Lisävarusteeseen syntyvien vahinkojen vaara

- Käytä kiehuntatikkua vain kun kyseessä on mikroaaltouuni toiminnot. Tikkua ei saa käyttää yhdistetyissä tai perinteisissä toiminnoissa.

3.5 Uunin käyttö

Näyttö

Eco Logic -merkkivalo

Show Room -merkkivalo

Ajastimen merkkivalo

Ajastetun kypsennyksen merkkivalo

Ohjelmoidun kypsennyksen merkkivalo

Kellon merkkivalo

Merkkivalo mikroaaltouuni

Sulatuksen merkkivalo

Lapsilukon merkkivalo

Lämpötilan saavutustaso

Toimintaolosuhteet

Stand-by: Kun mitään toimintoa ei ole valittu, näyttö osoittaa senhetkistä kellonaikaa.

ON: Kun mikä tahansa toiminto on käynnistetty, näyttöön ilmestyy asetetut parametrit, kuten lämpötila, kypsennysaika, mikroaaltojen teho ja lämpötilan saavuttaminen.

Joka kerta kun toiminnon aikana lämpötilakytkintä painetaan, siirrytään jaksoittain parametrien tilaan seuraavassa järjestyksessä.

Jokaisessa tilassa on mahdollista muuttaa arvoa kääntämällä lämpötilakytkintä oikealle tai vasemmalle. Pidä kytkintä käännettynä lisätäksesi tai vähentääksesi kellonaikaa nopeammin.

Jos mikroaaltouunin toiminto aktivoidaan:

1. Mikroaaltojen teho.
2. Toiminnon kestoaika.

Jos aktivoidaan toiminto Mikroaallot + Grilli:

1. Lämpötila.
2. Toiminnon kestoaika.
3. Mikroaaltojen teho.

Jos aktivoidaan toiminto Grilli:

1. Lämpötila
2. Ajastimen kestoaika.
3. Toiminnon kestoaika.
4. Ohjelmoidun kypsennyksen kellonaika (jos ajastettu kypsennys on asetettu).
5. Kellonajan näyttö.

Kellonajan asetus

Ensimmäisen käytön yhteydessä tai jos virta katkeaa, laitteen näytölle ilmestyvät

vilkuvat symbolit 00:00.

Kypsennyksen aloittamiseksi on asetettava senhetkinen kellonaika.

1. Käännä lämpötilakytkintä asettaaksesi näyttöön ilmestyviä tunteja (pidä kytkintä käännettynä lisätäksesi tai vähentääksesi kellonaikaa nopeammin).
2. Paina lämpötilakytkintä.
3. Käännä lämpötilakytkintä asettaaksesi minuutit (pidä kytkintä käännettynä lisätäksesi tai vähentääksesi kellonaikaa nopeammin).
4. Paina lämpötilakytkintä lopettaaksesi säädön.

Senhetkisen kellonajan säätö voi olla tarpeen, esimerkiksi kesä- talviajan vaihtamisen vuoksi.

Asennosta stand-by -alkaen, pidä kytkintä käännettynä oikealle, kunnes tuntien arvo vilkkuu.

Kellonaikaa ei ole mahdollista muuttaa jos laite ei ole tilassa ON.

Mikroaallot

Väärinkäyttö

Laitteeseen syntyvien vahinkojen vaara

Mikroaaltouunin käytön aikana ruokien on oltava sopivissa astioissa ensimmäiselle tasolle asetetun ritiän päällä.

ÄLÄ ASETA ASTIOITA/LISÄVARUSTEITA (pellit, lasivuoat jne.) SUORAAN UUNITILAN POHJALLE.

Ihanteellisten tulosten saamiseksi pidennetyissä kypsennysajoissa mikroaaltouunissa, sekoita ruokaaineita yksi tai kaksi kertaa.

Mikroaallot

Tunkeutumalla suoraan ruokaan, mikroaaltojen ansiosta on mahdollista kypsentää ruokaa lyhyessä ajassa säästämällä huomattavasti energiaa. Soveltuu kypsennykseen ilman rasvoja. Ne on tarkoitettu lisäksi ruoan sulatukseen ja lämmittämiseen säilyttämällä muuttumattomana sekä alkuperäisen olomuodon että aromin.

1. Valitse toimintokytkimellä mikroaaltouuni

toiminto

1. Paina lämpötilakytkintä.
2. Käännä lämpötilakytkintä muuttaaksesi kestoajan arvoa (maks. 30 minuuttia).
3. Paina lämpötilakytkintä.

4. Käännä lämpötilakytkintä muuttaaksesi tehon arvoa välillä 100 W - 1000 W (ks. Mikroaaltojen teho).

5. Paina toimintokytkintä aloittaaksesi kypsennyksen mikroaaltouunilla.

Jos luukku avataan, kypsennystoiminto pysähtyy. Kun luukku suljetaan, paina toimintokytkintä jatkaaksesi kypsennystä.

Paina toimintokytkintä pysäyttääksesi kypsennystoiminnon väliaikaisesti. Paina sitä uudelleen kypsennyksen jatkamiseksi.

1. Kypsennysajan päättyessä, näyttöön ilmestyy kirjoitus Stop ja äänimerkki kytkeytyy.

1. Äänimerkin kytkemiseksi pois päältä, paina tai käännä yhtä kytkimistä tai avaa ovi.

Äänimerkin kytkemiseksi pois ja uuden ajastetun kypsennyksen valitsemiseksi, käännä lämpötilakytkintä oikealle.

Äänimerkin kytkemiseksi pois ja erilaisen kypsennyksen valitsemiseksi, käännä toimintokytkintä joko oikealle tai vasemmalle.

Laitteen sammuttamiseksi, pidä toimintokytkintä painettuna.

Mikroaaltojen teho

Seuraavassa annetaan valittavat tehot:

Teho (W)	Hyödyllinen seuraavaan
100
200	Ruokien sulattamiseen
300
400	Lihojen kypsennykseen tai ruokien kevyeen kypsennykseen
500
600	Lämmittämiseen tai ruokien kypsennykseen
700
800
900	Nesteiden kuumennukseen
1000

Mikroaaltouunin QUICK START -toiminto

QUICK START -toiminnon avulla on mahdollista käynnistä mikroaaltouuni nopeasti, joka on hyödyllinen kun pieniä määriä nesteitä tai ruokia lämmitetään.

1. Tilassa stand-by paina kaksi kertaa toimintokytkintä.

1. Laite käynnistää mikroaallot oletusparametreillä.

Yhdistelmäkypsennys Mikroaallot + Grilli

Väärinkäyttö Laitteeseen syntyvien vahinkojen vaara

- Älä käytä yhdistelmätoimintoja nesteiden lämmittämiseen tai kiehuttamiseen.

Yhdistelmäkypsennys vastaa perinteistä kypsennystä mikroaaltouunikypsennykseen yhdistettynä.

Mikroaallot + Grilli Grillin käyttö ruskistaa ruoan pinnan. Mikroaaltojen ansiosta ruokien sisäosat voidaan kypsentää nopeasti.

1. Valitse toimintokytkimellä Mikroaallot + Grilli toiminto.

1. Paina lämpötilakytkintä.
2. Käännä kytkintä lämpötilan asettamiseksi.
3. Paina lämpötilakytkintä.

4. Käännä lämpötilakytkintä muuttaaksesi kestoajan arvoa.

5. Paina lämpötilakytkintä.

6. Käännä lämpötilakytkintä muuttaaksesi tehon arvoa välillä (100 W - 600 W).
7. Paina toimintokytkintä aloittaaksesi yhdistelmäkypsennyksen.

Esilämmitysvaihe

Kypsennystä edeltää esilämmitysvaihe, jonka ansiosta laite saavuttaa kypsennyslämpötilan nopeammin.

Tämän vaiheen merkkinä on tason saavuttamiseen kuuluva vilkkuminen.

Esilämmitysvaiheen lopussa saavutettu taso jää palamaan ja äänimerkki soi.

Kypsennys voidaan keskeyttää minä hetkenä hyvänsä, pitämällä toimintokytkintä painettuna vähintään 3 sekunnin ajan.

Grilli

Grilli

Grillivastuksesta säteilevän lämmön avulla saavutetaan ihanteellisia grillaustuloksia paksuudeltaan pienissä/keskikokoisissa lihoissa ja se saa aikaan kypsennyksen lopussa yhdenmukaisen ruskistuksen. Ihanteellinen makkaroiden, porsaankyljyksen ja pekonin paistoon. Kyseisen toiminnon avulla voidaan grillata yhdenmukaisella tavalla suuria ruokamääriä, erityisesti lihaa.

1. Valitse toimintokytkimellä Grilli toiminto.

1. Paina lämpötilakytkintä.
2. Käännä kytkintä lämpötilan asettamiseksi.
3. Paina toimintokytkintä aloittaaksesi yhdistelmäkypsennyksen.

Ajastin

Tämä toiminto ei keskeytä kypsennystä, vaan se käynnistää pelkän äänimerkin.

Ajastin voidaan aktivoida sekä laitteen kypsennys- että stand-by - vaiheessa.

1. Paina lämpötilakytkintä kerran (2 kertaa jos se on jo kypsennysvaiheessa). Näyttöön ilmestyvät numerot

ja merkkivalo

vilkkuu.

1. Käännä lämpötilakytkintä asettaaksesi kypsennysajan (1 minuutista 4 tuntiin). Muutaman sekunnin kuluttua

merkkivalo

lakkaa vilkkumasta ja

lähtölaskenta alkaa.

1. Valitse haluamasi kypsennystoiminto ja odota, että äänimerkki ilmoittaa käyttäjälle, että aika on päättynyt.

Merkkivalo

vilkkuu.

1. Äänimerkin kytkemiseksi pois päältä, paina tai käännä yhtä kytkimistä.

2. Lisätäksesi ajastimen aikaa, käännä lämpötilakytkintä.

Ajastimen poistamiseksi, aseta arvo nollaan

Ajastettu kypsennys (vain Grillitoiminnolle)

Ajastetulla kypsennyksellä tarkoitetaan sitä toimintoa, jonka avulla kypsennys voidaan aloittaa ja lopettaa käyttäjän asettaman ajan kuluttua.

Ajastetun kypsennyksen käynnistys nollaa mahdollisesti edellä asetetun ajastimen ajan.

1. Kun toiminto ja kypsennyslämpötila on valittu, paina kolme kertaa lämpötilakytkintä. Näyttöön ilmestyvät

numerot 0000 ja merkkivalo vilkkuu.

1. Käännä ohjelmointikytkintä kypsennysajan asettamiseksi välillä 00:01 - 12:59. Pidä kytkintä käännettynä lisätäksesi tai vähentääksesi kellonaikaa nopeammin.

1. Muutaman sekunnin kuluttua siitä kun haluttu kestoaika on valittu, merkkivalo lakkaa vilkkumasta ja ajastettu kypsennys alkaa.

Pidentääksesi kypsennysaikaa manuaalisessa tavassa, paina lämpötilakytkintä uudelleen. Laite jatkaa normaalia toimintaa edellä valituilla kypsennysasetuksilla.

1. Kypsennysajan päättyessä, näyttöön ilmestyy kirjoitus Stop ja äänimerkki soi, joka voidaan kytkeä pois päältä painamalla lämpötilakytkintä.

1. Äänimerkin kytkemiseksi pois päältä, paina tai käännä yhtä kytkimistä tai avaa luukku.

Äänimerkin kytkemiseksi pois ja uuden ajastetun kypsennyksen valitsemiseksi, käännä lämpötilakytkintä oikealle.

Äänimerkin kytkemiseksi pois ja erilaisen kypsennyksen valitsemiseksi, käännä toimintokytkintä joko oikealle tai vasemmalle.

Laitteen sammuttamiseksi, pidä toimintokytkintä painettuna.

Ajastettuun kypsennykseen asetettujen tietojen muuttaminen

Toiminnan aikana on mahdollista muuttaa ajastettua kypsennysaikaa:

1. Kun merkkivalo 🚗 palaa kiinteänä ja laite on kypsennysvaiheessa, paina lämpötilakytkintä kahdesti. Merkkivalo 🚗 alkaa vilkkua.

2. Käännä lämpötilakytkintä oikealle tai vasemmalle edellä asetetunkypsennysajan vaihtamiseksi.

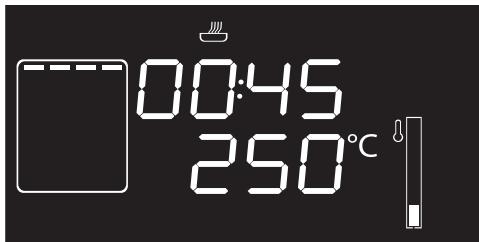

Ohjelmoitu kypsennys (vain grillitoiminnolle)

Ohjelmoidulla kypsennyksellä tarkoitetaan toimintoa, jonka avulla on mahdollista päättää kypsennys automaattisesti määrättynä kellonaikana käyttäjän asettaman ajan perusteella, jota seuraa laitteen automaattinen sammuminen.

Ajastetun kypsennyksen käynnistys nollaa mahdollisesti edellä asetetun ajastimen ajan.

1. Kun toiminto ja kypsennyslämpötila on valittu, paina kolme kertaa lämpötilakytkintä. Näyttöön ilmestyvät

numerot 00:00 ja merkkivalo vilkkuu.

1. Käännä kytkintä kypsennysajan asettamiseksi välillä 00:01 - 12:59. Pidä kytkintä käännettynä lisätäksesi tai vähentääksesi kellonaikaa nopeasti.

1. Paina lämpötilakytkintä neljännen kerran. Merkkivalo vilkkuu. Käännä kytkintä asettaaksesi kypsennyksen päätymisajan.
2. Muutaman sekunnin kuluttua merkkivalot ja lopettavat vilkkumisen. Laite jää odottamaan ohjelmoidun käynnistyksen alkamista.

1. Kypsennysajan päättyessä, näyttöön ilmestyy kirjoitus STOP ja äänimerkki soi, joka voidaan kytkeä pois päältä painamalla lämpötilakytkintä.

Pidentääksesi kypsennysaikaa manuaalisessa tavassa, paina lämpötilakytkintä uudelleen. Laite jatkaa normaalia toimintaa edellä valituilla kypsennysasetuksilla.

Laitteen sammuttamiseksi, pidä toimintokytkintä painettuna.

Turvallisuuden vuoksi ei ole mahdollista asettaa pelkkää kypsennysajan päätymistä ohjelmoimatta sen kestoaikaa.

3.6 Erityistoiminnot

Lämmitys

Tämä toiminto sallii edellä kypsennettyjen jääkaapissa säilytettyjen ruokien lämmityksen mikroaalloilla.

1. Paina toimintokytkintä lämmitystoiminnon valitsemiseksi.

1. Paina lämpötilakytkintä.
2. Käännä lämpötilakytkintä muuttaaksesi lämmitysaikaa.
3. Paina toimintokytkintä asetettujen parametrien vahvistamiseksi ja lämmityksen alkamiseksi.

Baker

Tämän toiminnon ja Baker- lautasen avulla saadaan ruoista rapeista ja ruskistettuja. Ihanteellinen pizzojen, perunoiden ja suolapiirakoiden valmistukseen.

1. Asemoi ritilä haluamallesi tasolle. Laita keskelle tyhjä Baker-lautanen.

1. Paina toimintokytkintä Baker -toiminnon valitsemiseksi.

1. Paina lämpötilakytkintä.

2. Käännä ohjauskytkintä muuttaaksesi kuumennusaikaa (10 minuutista 99 minuuttiin).

3. Paina toimintokytkintä parametrien vahvistamiseksi ja Baker-lautasen esikuumennuksen alkamiseksi ilman ruokaa.

1. Esikuumennuksen päätyttyä, laite jää odottamaan ruoan asettamista.

Korkea lämpötila Palovammojen vaara

- Käytä uunikintaita Baker-lautasen liikuttamiseksi.

1. Aseta ruoka Baker-lautaselle.

Väärinkäyttö Laitteeseen syntyvien vahinkojen vaara

- Älä aseta Baker-lautasen päälle astioita, jotka eivät kestä kuumuutta.

1. Paina toimintokytkintä jatkaaksesi kypsennystä.

1. Lopussa näkyy vilkkuva kirjoitus

Kypsennysvinkkejä

Tyyppi	Paino (g)	Aika (min)
Pakastepizza	300	11
Tuore pizza	600	14
Pakastetut ranskanperunat	500	15
Pakastetut kanakroketit	500	16
Tuoreet vatkatut kananmunat	400	9

Taulukko viittaa ritilän asettamiseen uunitilan 2. tasolle.

Osoitettu aika sisältää Baker- lautasen esilämmitysajan tyhjänä.

Ajastettu sulatus

Tämän toiminnon avulla on mahdollista sulattaa ruoka-aineita mikroaaltotoiminnon avulla valitussa ajassa.

1. Aseta ruoka uunitilan sisälle (ks. "Turn" - menettely).
2. Valitse toimintokytkimen kautta ajastettu sulatustoiminto, joka on merkitty
   symbolilla
   ja

1. Paina lämpötilakytkintä asettaaksesi kestoajan.
2. Käännä kytkintä muuttaaksesi arvoa (5 sekunnista 99 minuuttiin).
3. Paina toimintokytkintä aloittaaksesi sulatuksen.

Jos valittu aika sulatukselle ylittää 5 minuuttia, ihanteellista tulosta varten on tarpeen kääntää ruokaa uunitilan sisällä ks. "Turn" - menettely.

1. Lopussa näkyy vilkkuva kirjoitus

Sulatus painon perusteella

Tämän toiminnon avulla on mahdollista sulattaa ruoka-aineita sulatettavan ruoan painon ja tyypin mukaan.

1. Aseta ruoka uunitilan sisälle (ks. "Turn" - menettely).
2. Paina ja käännä toimintokytkintä valitaksesi sulatuksen painon mukaan, josta on merkkinä kirjoitus deoo ja ruokien palavat kuvakkeet

1. Paina toimintokytkintä vahvistaaksesi painon mukaan tehtävän sulatuksen.
2. Käännä toimintokytkintä valitaksesi sulatettavan ruoka-ainetyypin.
3. Käännä lämpötilakytkintä valitaksesi sulatettavan ruoka-ainetyypin painon (grammoissa).
4. Paina toimintokytkintä asetettujen parametrien vahvistamiseksi ja aloita sulatus.

Jos sulatusvaiheen aikana ihanteellista tulosta varten on tarpeen kääntää ruokaa uunitilan sisällä ks. "Turn" -menettely.

1. Ajan päättyessä, näyttöön ilmestyy
   kirjoitus Stop ja äänimerkki kytkeytyy.
2. Äänimerkin kytkemiseksi pois päältä, paina tai käännä yhtä kytkimistä tai avaa luukku.
3. Pidä toimintokytkintä painettuna vähintään 3 sekunnin ajan toiminnosta poistumiseksi.

Esiasetetut parametrit

dE		Tyyppi	Paino (g)	Aika (min)*
01		Lihat	500	20
02		Kalat	400	17
03		Hedelmät	300	15
04		Leipä	300	5

* Sulatusajat voivat vaihdella sulatettavan ruoka-aineen muodon ja koon mukaan.

"Turn" -menettely

Ihanteellista sulatusta varten laite kehottaa ruoan kääntämistä uunitilan sisällä.

1. Aseta ruoka uunin sisälle asettamalla se samansuuntaisesti luukun kanssa.

1. Kun laitteen näyttöön ilmestyy kirjoitus

käännä ruokaa.

1. Avaa luukku ja käännä ruokaa 90°.

Jos ruokaa ei käännetä, laite odottaa minuutin ja jatkaa sulatusta sitten automaattisesti. Ajastuksen alle näyttöön ilmestyy kuitenkin muistutukseksi kirjoitus

1. Sulje laitteen luukku ja paina toimintokytkintä toiminnan jatkamiseksi.
2. Tarpeen vaatiessa laite voi pyytää uudelleen ruoan kääntämistä. Näyttöön

ilmestyy kirjoitus

1. Toista kääntöä varten on tarpeen avata luukku ja kääntää ruokaa 180°.

1. Sulje luukku ja paina toimintokytkintä toiminnan jatkamiseksi.

3.7 Toissijainen valikko

Laitteeseen kuuluu piilossa oleva toissijainen valikko, jonka avulla käyttäjä voi:

• Aktivoida tai deaktivoida lapsilukon.
• Aktivoida tai deaktivoida Show Roomtoimintatavan (joka deaktivoi kaikki lämmitysosat ja jättää päälle pelkän ohjauspaneelin).
• Aktivoida tai deaktivoida toimintatavan alhainen teho (Eco-Logic).
• Kytkee päälle tai pois päälle lampun ajastuksen (Eco light).

Laite Stand-By -tilassa

1. Laita sisäinen lamppu päälle, käännä lämpötilakytkintä nopeasti.
2. Paina ja pidä painettuna lämpötilakytkintä vähintään 5 sekunnin ajan.
3. Käännä lämpötilakytkintä oikealle tai vasemmalle asetusajan vaihtamiseksi (ON/OFF).
4. Paina lämpötilakytkintä siirtyäksesi seuraavaan tilaan.

Lapsilukko toimintatapa

Tämän toimintatavan ansiosta laite lukitsee ohjaukset automaattisesti normaalin toiminnan aikana minuutin kuluttua viimeisestä käyttäjän suorittamasta toimenpiteestä.

Normaalissa toiminnassa siitä osoitetaan merkkivalon 📄 syttymisellä.

Kytkeäksesi lukituksen väliaikaisesti pois päältä kypsennyksen aikana, pidä lämpötilakytkintä painettua 5 sekunnin ajan. Minuutti viimeisestä asetuksesta, lukitus kytkeytyy uudelleen päälle.

Jos kytkinten asentoja muutetaan, näytölle ilmestyy muutamaksi sekunniksi kirjoitus bloc.

Myös kun lapsiturvallisuus on päällä, voit sammuttaa laitteen välittömästi painamalla toimintokytkintä 3 sekunnin ajan.

Show Room-toimintatapa (vain esittelykäyttöön)

Tässä toimintatavassa laite voi kytkeä pois päältä lämmitysosat jättämällä kuitenkin ohjauspaneelin päälle.

Laitteen normaalia käyttöä varten, tämä toimintatapa on asetettava kohtaan OFF.

Jos toimintatapa on päällä näyttöön syttyy merkkivalo

Toimintatapa alhainen teho

Tämän toimintatavan ansiosta laite voi rajoittaa käytettyä tehoa.

Tarkoitettu useiden kodinkoneiden samanaikaiseen käyttöön.

HI: normaali teho.

LO: alhainen teho.

Kytkemällä alhainen teho toimintatavan päälle, esilämmitys- ja kypsennysajat voivat pidentyä.

Jos toimintatapa on päällä, näyttöön syttyy merkkivalo E.

Lampun ajastustapa

Energian säästämiseksi, lamppu kytketään pois päältä automaattisesti muutaman minuutin kuluttua kypsennyksen alkamisesta.

Estääksesi laitetta kytkemästä lamppua automaattisesti pois päältä minuutin kuluttua, aseta tämä toimintatapa kohtaan OFF.

Päälle/pois kytkennän manuaalinen ohjaus on aina käytettävissä kääntämällä lämpötilakytkintä oikealle molemmissa asetuksissa.

4 Puhdistus ja hoito

4.1 Varoituksia

Korkea lämpötila uunitilan sisällä käytön aikana Palovammojen vaara

- Suorita puhdistustoiminnot vasta sitten kun uuni on jäähtynyt.

Väärinkäyttö Pinnoille syntyvien vahinkojen vaara

• Älä käytä höyrysuihkeita laitteen puhdistamiseksi.
• Älä käytä teräsosien tai metallipinnoituksilla käsiteltyjen osien puhdistuksessa (kuten esimerkiksi anodisoinneissa, nikkelöinnissä, kromauksissa) klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita.
• Älä käytä hankaavia tai syövyttäviä puhdistusaineita lasiosien puhdistamiseen (esim. jauhetuotteita, tahanpoistoaineita ja metallisia sieniä).
• Älä käytä karkeita ja hankaavia materiaaleja tai teräviä, metallisia lastoja.
• Uunitilan puhdistamatta jättäminen voi vaikuttaa negatiivisesti laitteen käyttöikään ja saada aikaan vaaratilanteen.
• Poista ruokajäämät aina uunitilasta.

Väärinkäyttö Räjähdys/palovammavaara

- Älä käytä pesuaineita jotka sisältävät suuren määrän alkoholia tai jotka voivat aiheuttaa tulenarkoja höyryjä. Tuleva lämmitys voi aiheuttaa räjähdyksiä uunitilan sisällä.

Jos lamppu on vahingoittunut, ota yhteys tekniseen huoltoon sen vaihtoa varten. Tämä vika ei vaaranna laitteen eheyttä, jonka käyttöä voidaan jatkaa.

4.2 Pintojen puhdistus

Pintojen hyvän kunnon säilyttämiseksi ne tulee puhdistaa säännöllisesti jokaisen käyttökerran jälkeen. Pintojen tulee antaa jäähtyä ennen niiden puhdistamista.

Päivittäinen puhdistus

Käytä aina ja ainoastaan hankaamattomia erityispuhdistusaineita, jotka eivät sisällä klooripohjaista happoa.

Kaada tuotetta kosteaan pyyhkeeseen ja pyyhi pinnat pyyhkeellä, huuhtele huolellisesti ja kuivaa pehmeällä kankaalla tai mikrokuituliinalla.

Ruokajäämät

Metallisia sieniä tai leikkaavia kaapimia ei saa käyttää missään tapauksessa, sillä ne vahingoittavat pintoja.

Käytä normaaleja hankaamattomia tuotteita. Käytä mahdollisesti puisia tai muovisia materiaaleja. Huuhtele huolellisesti ja kuivaa pehmeällä pyyhkeellä tai mikrokuituliinalla.

Älä anna sokeripohjaisten tuotteiden kuivua uunin sisäpuolelle (esim. hillo). Jos ne kuivuvat liian pitkän aikaa, ne voivat vaurioittaa uunin suojaavaa pintakerrosta.

4.3 Luukun lasin puhdistaminen

On suositeltavaa pitää luukun laseja aina puhtaina. Käytä kotitalouspaperia. Jos lika on jäänyt kiinni, pese lasi kostealla sienellä ja yleisellä pesuaineella.

Käytä vain valmistajan myymiä puhdistusaineita.

4.4 Uunitilan puhdistus

Uunitilan hyvän kunnon kannalta se tulee puhdistaa säännöllisesti ja kylmiltään.

Älä anna sokeripohjaisten tuotteiden kuivua uunitilan sisäpuolelle, sillä ne voivat vaurioittaa sen emalipintaa.

Puhdistusta varten poista kaikki irrotettavat osat.

Puhdistuksen helpottamiseksi, irrota ritilöiden/peltien kannattimet.

Erityisiä puhdistusaineita käytettäessä on suositeltavaa antaa laitteen toimia maksimiteholla noin 15/20 minuutin ajan, jotta mahdolliset jäämät saataisiin poistettua.

Kuivaus

Ruokien kypsennys saa aikaan kosteutta uunitilan sisällä. Tämä on täysin normaalia, eikä se vaaranna laitteen hyvää toimintaa.

Jokaisen kypsennyksen lopussa:

1. anna laitteen jäähtyä
2. poista lika uunitilasta
3. kuivaa uunitila pehmeällä liinalla
4. jätä luukku auki tarvittavaksi ajaksi uunitilan täydellistä kuivaamista varten.

Ritilöiden/peltien kannattimien irrottaminen

Ohjauskiskot irrottamalla sivuseinät voidaan puhdistaa helpommin.

Ohjauskiskojen irrottamiseksi:

1. Ruuvaa irti kannattimien kiinnitystapit:

1. Vedä kannatinta uunitilaan päin niin, että se irtoaa kiinnitystapeista.

1. Kun edellä kuvatut puhdistustoimenpiteet on suoritettu, aseta ohjauskiskot takaisin paikoilleen. Huomioi väliholkit, jotka on asetettava kannattimen muodon sisälle.

Yläosan puhdistus

Korkea lämpötila uunitilan sisällä käytön aikana Palovammojen vaara

- Seuraavat toimenpiteet tulee suorittaa yksinomaan kun uuni on täysin kylmä ja sammutettu.

Laite on varustettu kallistuvalla vastuksella, joka helpottaa uunin yläosaa.

1. Nosta ylävastusta hivenen ja käännä salpaa 90° vastuksen vapauttamiseksi.

1. Laske vastusta varovaisesti, kunnes se pysähtyy.

Väärinkäyttö Laitteeseen syntyvien vahinkojen vaara

- Älä taivuta vastusta liikaa puhdistusvaiheen aikana.

1. Puhdistustoimenpiteiden lopussa aseta vastus takaisin paikoilleen ja käännä salpaa sen kiinnittämiseksi.

Mitä tehdä, jos...

Näyttö on kokonaan sammunut:

• Tarkista verkkojännite.
• Tarkista että mahdollinen ennen laitetta asennettu moninapainen katkaisin on asennossa "On".

Laite ei kuumene:

- Tarkista jos "show room" -toimintatapa on aktivoitunut (lisätietoja varten ks. kappale 3.7 Toissijainen valikko)

Ohjaukset eivät toimi:

- Tarkista jos "lapsilukko" -toimintatapa on aktivoitunut (lisätietoja varten ks. kappale "Toissijainen valikko").

Kypsennysajat ovat korkeita suhteessa taulukossa osoitettuihin:

- Tarkista jos "alhainen teho" -toimintatapa on aktivoitunut (lisätietoja varten ks. kappale "Toissijainen valikko")

Kun luukku avataan kiertoilmatoiminnon aikana, tuuletin pysähtyy:

- Kyseessä ei ole vika, vaan tuotteen normaali toiminta, joka on hyödyllinen kun ruokia käsitellään kypsennyksen aikana, jotta voidaan estää lämmön liiallista ulostuloa. Kun luukku suljetaan, tuuletin jatkaa normaalia toimintaa.

Jos ongelma ei ole ratkennut tai jos kyseessä on muunlainen vika, ota yhteys alueella toimivaan huoltokeskukseen.

Jos muita virheviestejä ilmestyy ERRx: merkitse virheviesti, toiminto ja asetetut lämpötilat muistiin ja ota yhteys alueella toimivaan huoltokeskukseen.

5 Asennus

5.1 Sähkökytkentä

Sähkövirta Sähköiskun vaara

• Anna sähkökytkennät ammattitaitoisenteknikon tehtäväksi.
• Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen.
• Kytke pääkatkaisin pois päältä.

Yleisiä tietoja

Tarkista, että sähköverkon ominaisuudet soveltuvat arvokilvessä annettuihin tietoihin. Tekniset tiedot, sarjanumero ja merkintä sijaitsevat näkyvällä paikalla laitteessa. Tyyppikilpeä ei saa koskaan irrottaa. Laite toimii 220-240 V\~.

Käytä kolminapaista johtoa (johto 3 x 1,5 mm ² , viittaamalla sisäisen johtimen läpimittaan). Suorita maadoitus käyttämällä vähintään 20 mm pidempää johtoa muihin johtoihin nähden.

Pysyvä kytkentä

Kytke syöttölinjaan sijoitettava kaikkinapainen katkaisin, asennukseen liittyvien säätöjen mukaan.

Katkaisin on sijoitettava helppopääsyiseen paikkaan laitteen lähelle.

Kytkentä pistokkeella ja pistorasialla

Tarkista, että pistoke ja pistorasia ovat saman tyyppisiä.

Vältä alentimien, sovittimien tai sivupiirrien käyttöä, sillä ne voivat aiheuttaa kuumentumisia tai palaa.

Johdon vaihto

Sähkövirta Sähköiskun vaara

- Kytke pääkatkaisin pois päältä.

1. Ruuvaa irti takana olevan suojuksen ruuvit ja irrota suojus päästäksesi liitinrimaan.
2. Vaihda johto.
3. Varmista, että johtojen (uuni tai mahdollinen keittotaso) kulkureitti on sellainen, että niiden kosketus laitteeseen voidaan estää.

5.2 Asemointi

Painava laite

Litistymisestä syntyvä vaara

- Asenna laite kalusteeseen toisen henkilön avulla.

Avattuun luukkuun kohdistuva paine

Laitteeseen syntyvien vahinkojen vaara

• Älä käytä luukkua vipuna kun uunia asennetaan kalusteeseen.
• Älä kohdista avattuun luukkuun liiallista voimaa.

Laitteen toiminnan aikana kehittyvä lämpö

Tulipalovaara

• Tarkista, että kalusteen materiaali kestää lämpöä.
• Tarkista, että kalusteessa on vaaditut aukot.
• Älä asenna laitetta luukulla suljettuun tilaa tai kaappiin.

Virtajohdon asento

(takaa katsottuna)

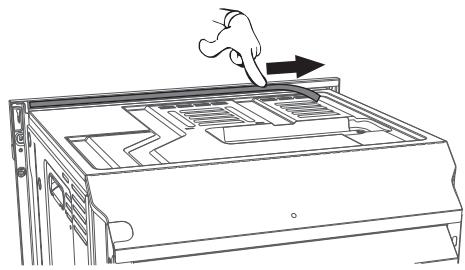

Etulevyn tiiviste

Liimaa varustuksiin kuuluva tiiviste etulevyn takaosaan estääksesi mahdollisia veden tai muiden nesteiden pääsyä sisälle.

Kiinnitysholkit

Irrota holkin korkit, jotka on asetettu uunin etuosaan.

Aseta laite upotuskohtaan.

Kiinnitä laite kalusteeseen ruuveilla.

Aseta holkkien päälle edellä irrotetut korkit.

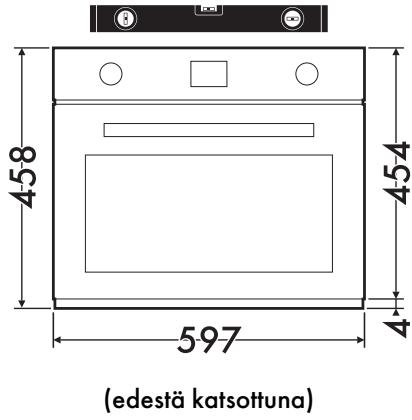

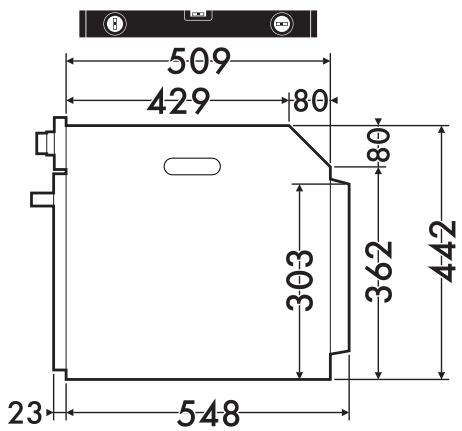

Laitteen mitat (mm)

(sivulta katsottuna)

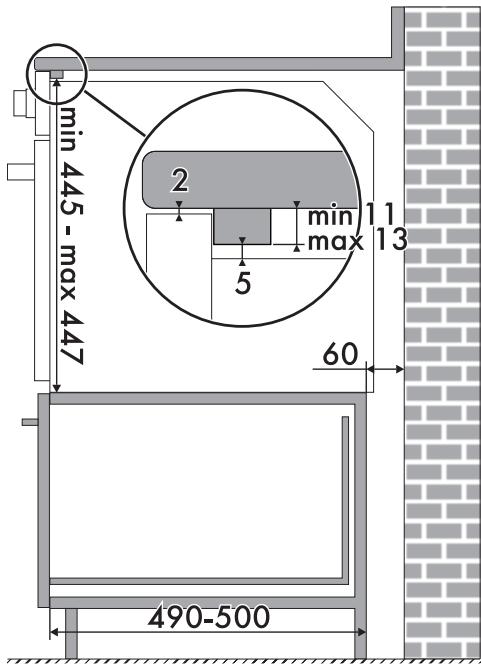

Kalusteasennus työtasojen alle (mm)

Varmista, että kalusteen taka-/alaosassa on noin 60 cm aukko

Kalusteasennus kaappiin (mm)

Varmista, että kalusteen ylä-/takaosassa on noin 35-40 mm syvä aukko.
