INSTRUKCJA OBSŁUGI SF4390MX SMEG

Spis treści

1 Ostrzeżenia 324

1.1 Ogólne zalecenia dotyczące bezpieczeństwa 324
1.2 Ostrzeżenia dotyczące stosowania mikrofal 325
1.3 Odpowiedzialność producenta 327
1.4 Przeznaczenie urządzenia 327
1.5 Tabliczka znamionowa 327
1.6 Utylizacja 327
1.7 Instrukcja użytkownika 328
1.8 Jak czytać niniejszą instrukcje obsługi 328

2 Opis 329

2.1 Opis ogólny 329
2.2 Mikrofale 329
2.3 Panel sterowania 330
2.4 Pozostałe części 330
2.5 Dostępne akcesoria 331

3 Użytkowanie 332

3.1 Ostrzeżenia 332
3.2 Materiały nadające się do pieczenia mikrofalowego 332
3.3 Pierwsze użycie 334
3.4 Użytkowanie akcesoriów 334
3.5 Użytkowanie urządzenia 336
3.6 Funkcje specjalne 346
3.7 Menu drugorzędne 351

4 Czyszczenie i konserwacja 354

4.1 Ostrzeżenia 354
4.2 Czyszczenie powierzchni 354
4.3 Czyszczenie szklanych drzwiczek 355
4.4 Czyszczenie komory urządzenia 355

5 Montaż 358

5.1 Podłączenie elektryczne 358
5.2 Ustawienie 359

TŁUMACZENIE INSTRUKCJI ORYGINALNYCH

Zalecamy uważne przeczytanie niniejszej instrukcji, ponieważ zawiera ona wskazówki, dzięki którym będzie możliwe zachowanie jakości estetycznej i funkcjonalnej zakupionego urządzenia.

Dodatkowe informacje o produkcie dostępne na stronie: www.smeg.com

1 Ostrzeżenia

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA UWAŻNIE PRZECZYTAĆ I ZACHOWAĆ DO KONSULTACJI W PRZYSZŁOŚCI.

1.1 Ogólne zalecenia dotyczące bezpieczeństwa

Szkody powstate na osobach

• UWAGA: Jeżeli drzwiczki lub ich uszczelnienie są uszkodzone, nie należy używać urządzenia, dopóki nie zostanie naprawione przez wykwalifikowany personel.
• UWAGA: Tylko odpowiednio wykwalifikowany personel może przeprowadzać czynności konserwacyjne lub naprawy wymagające zdjęcia ostony zabezpieczającej przed promieniowaniem mikrofalowym.
• UWAGA: Nie wolno podgrzewać żywności i płynów w szczelnie zamkniętych pojemnikach, ponieważ mogą wybuchnąć.
• UWAGA: Urządzenie i jego elementy są bardzo gorące podczas użytkowania.
• Podczas użytkowania nie należy dotykać elementów grzejnych.
• Dzieci poniżej 8 roku życia nie powinny przebywać w pobliżu urządzenia bez opieki osoby dorostej.
• Urządzenie może być używane przez dzieci powyżej 8 roku życia

oraz osoby o ograniczonych zdolnościach psychofizycznych lub nieposiadające odpowiedniego doświadczenia lub wiedzy pozostające pod kontrolą osób dorostych odpowiedzialnych za ich bezpieczeństwo.

• Urządzenie nie służy do zabawy.
• Czynności związane z czyszczeniem i konserwacją nie powinny być wykonywane przez dzieci bez nadzoru.
• Po zakończeniu użytkowania wyłączyć urządzenie.
• Jeżeli z urządzenia wydobywa się dym, należy je wyłączyć i odłączyć od zasilania; nie otwierać drzwiczek, aby zdusić ewentualny płomień.
• Nigdy nie gasić ognia/pożaru wodą.
• Instalacja i naprawy powinny być wykonywane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.
• Nie wprowadzać zmian na urządzeniu.
• Nie wkładać ostro zakończonych metalowych przedmiotów (sztućce lub przyrządy) do szczelin.
  • Nigdy nie próbować naprawiać

urządzenia samodzielnie lub bez pomocy wykwalifikowanego specjalisty.

- Jeśli przewód zasilania elektrycznego jest uszkodzony, należy natychmiast skontaktować się z serwisem technicznym, który dokona jego wymiany.

Uszkodzenia urządzenia

• Nie stosować ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i gąbek metalowych) na częściach szklanych.
• Ewentualnie używać drewnianych lub plastikowych narzędzi.
• Nie stosować pary do czyszczenia urządzenia.
• Nie zatykać otworów, szczelin wentylacyjnych i odprowadzających ciepto.
• Nie zostawiać urządzenia bez nadzoru podczas pieczenia potraw, które mogą wydzielać tłuszcz lub olej.
• W żadnym razie nie używać urządzenia do ogrzewania pomieszczeń.
• Nie opierać się ani nie siadać na otwartych drzwiczkach.
• Sprawdzić, czy w drzwiczkach nie ma zaklinowanych przedmiotów.

1.2 Ostrzeżenia dotyczące stosowania mikrofal

- Wzrokowo nadzorować urządzenie podczas pieczenia potraw w plastikowych lub papierowych pojemnikach.

Nieprawidłowe użycie. Niebezpieczeństwo wybuchu

- Podczas stosowania mikrofal do grzania lub podgrzewani płynów, proces wrzenia może się opóźnić, temperatura wrzenia jest osiągana bez tworzenia się typowych pęcherzyków na powierzchni. Opóźnienie procesu wrzenia może doprowadzić do wybuchu wewnątrz piekarnika lub, podczas wyjmowania naczynia, gorący płyn może sięylać. Aby uniknąć takiego zagrożenia należy zawsze włożyć na czas grzania łyżkę znajdującą się w wyposażeniu (lub żaroodporną łyżkę z plastiku) do naczynia.

- Używać mikrofal wyłącznie do przygotowywania positków przeznaczonych do jedzenia. Inne zastosowanie jest surowo

zabronione (np. suszenie ubrań, podgrzewanie trepków, gąbek, wilgotnej bielizny itp., odparowywania wody z potraw), istnieje ryzyko obrażeń lub pożaru.

• Czyścić urządzenie i usuwać ewentualne resztki jedzenia.
• Nie suszyć produktów spożywczych za pomocą mikrofal.
• Nie stosować mikrofal do podgrzewania lub smażenia oleju.
• Nie stosować urządzenia do podgrzewania potraw lub napojów zawierających alkohol.
• Nie podgrzewać jedzenia dla niemowląt w zamkniętych pojemnikach. Zdjąć zatyczkę lub smoczek (w przypadku podgrzewania mleka w butelce). Po zakończeniu pieczenia zawsze sprawdzić temperaturę żywności, nie powinna być zbyt wysoka. Zamieszać lub wstrząsnąć, aby ujednolicić temperaturę i uniknąć poparzenia.
• Nie grzać jajek w skorupce lub ugotowanych obranych jajek w całości, mogą wybuchnąć na wet po zakończeniu podgrzewania.
• Przed rozpoczęciem grzania potraw z twardą skórką (np.: ziemniaków, jabłek itp.) należy ją

nakłuć.

• Nie podgrzewać potraw znajdujących się w opakowaniach.
• Nie używać funkcji mikrofal, gdy komora jest pusta.
• Używać naczyń odpowiednich do gotowania mikrofalowego.
• Do gotowania potraw nie stosować aluminiowych pojemników.
• Nie używać naczyń z metalowymi dekoracjami (wykończenia ze złota lub srebra).
• Urządzenie działa w paśmie ISM 2.4 Ghz.
• Zgodnie z przepisami dotyczącymi kompatybilności elektromagnetycznej, urządzenie należy do grupy 2 i klasy B (EN 55011).
• Niniejsze urządzenie jest zgodne z obowiązującymi normami i dyrektywami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Mimo to zaleca się osobom posiadającym rozrusznik serca zachowanie minimalnej odległości 20-30 cm od funkcjonującej kuchenki mikrofalowej. Po dodatkowe informacje skonsultować się z producentem rozrusznika serca.

1.3 Odpowiedzialność producenta

Producent nie ponosi żadnej odpowiedzialności za obrażenia na osobach lub szkody powstałe na rzeczach w wyniku:

• użycia urządzenia w sposób niezgodny z przeznaczeniem;
• nieprzestrzegania zaleceń zawartych w instrukcji użytkowania;
• naruszenia chociaż jednej części urządzenia;
• używania nieoryginalnych części zamiennych.

1.4 Przeznaczenie urządzenia

- Urządzenie jest przeznaczone do pieczenia potraw w warunkach domowych. Każde inne użycie jest nieprawidłowe. Poza tym nie można go stosować:

• w kuchni dla pracowników sklepów, biur i w innym otoczeniu pracy.
  • w gospodarstwach agroturystycznych.
• hotelach, motelach i residence do użytku klientów.
  • w pokojach do wynajęcia

- Urządzenie nie zostało zaprojektowane do działania w zmiennej temperaturze zewnętrznej lub z systemami zdalnego sterowania.

1.5 Tabliczka znamionowa

Tabliczka znamionowa zawiera dane techniczne, numer seryjny i oznaczenie. Nigdy nie należy zdejmować tabliczki znamionowej.

1.6 Utylizacja

Urządzenie należy poddać utylizacji oddzielnie od innych odpadów (dyrektywy 2002/95/ WE, 2002/96/WE, 2003/108/WE). Urządzenie nie zawiera substancji w ilości niebezpiecznej dla zdrowia i środowiska, zgodnie z obowiązującymi dyrektywami europejskimi.

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

• Odtączyć główne zasilanie elektryczne.
• Odtączyć przewód zasilający od instalacji elektrycznej.

Aby dokonać utylizacji urządzenia należy:

• Odciąć kabel zasilający i usunąć go razem z wtyczką (jeżeli obecna).
• Powierzyć urządzenie odpowiednim centrom selektywnej zbiórki odpadów elektrycznych i elektronicznych lub oddać sprzedawcy w momencie zakupu podobnego urządzenia.

Opakowanie urządzenia zostało wykonane z materiałów, które nie mają wpływu na środowisko i nadają się do recyklingu.

- Materiały z opakowania należy oddać do odpowiednich punktów selektywnej zbiórki odpadów.

Opakowania z tworzyw sztucznych Niebezpieczeństwo uduszenia się

• Nie zostawiać bez nadzoru opakowania i jego elementów.
• Dzieci nie powinny bawić się plastikowymi torebkami z opakowania.

1.7 Instrukcja użytkownika

Niniejsza instrukcja stanowi integralną część urządzenia i powinna być przechowywana w całości oraz w zasięgu ręki użytkownika przez cały okres eksploatacji urządzenia.

- Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję użytkowania.

1.8 Jak czytać niniejszą instrukcje obstugi

W instrukcji zastosowano następujące symbole ułatwiające czytanie:

Ostrzeżenia

Ogólne informacje dotyczące instrukcji obsługi, bezpieczeństwa i końcowej utylizacji.

Opis

Opis urządzenia i akcesoriów.

Użytkowanie

Informacje o użytkowaniu urządzenia i akcesoriów, porady dotyczące pieczenia.

Czyszczenie i konserwacja

Informacje o prawidłowym czyszczeniu i konserwacji urządzenia.

Instalacja

Informacje dla wykwalifikowanego technika: instalacja, uruchomienie i próba techniczna.

Ostrzeżenia dotyczące bezpieczeństwa

Informacje

Rada

1. Sekwencja instrukcji obstugi.
2. Pojedyncza instrukcja obsługi.

2 Opis

2.1 Opis ogólny

1 Panel sterowania
2 Lampka
3 Uszczelka

4 Drzwiczki

1,2,3... Poziom ramki

2.2 Mikrofale

Urządzenie jest wyposażone w generator mikrofal o nazwie magnetron.

Generowana wiązka mikrofal jest równomiernie wprowadzana do komory stykając się z potrawami i podgrzewając je. Proces podgrzewania następuje poprzez tarcie cząsteczek zawartych w potrawach (głównie wody) z konsekwentnym wydzielaniem ciepła.

Ciepto wytwarzane wewnątrz potraw pozwala na rozmrożenie, podgrzanie lub upieczenie w czasie krótszym niż podczas pieczenia tradycyjnego.

Stosowanie specjalnych naczyń ułatwia równomierne docieranie mikrofal do potraw (patrz 3.2 Materiały nadające się do pieczenia mikrofalowego).

2.3 Panel sterowania

1 Pokrętło temperatury

Za pomocą tego pokrętła można wybrać:

• moc mikrofal,
  • temperaturę pieczenia,
• czas trwania funkcji,
• pieczenie zaprogramowane,
• bieżącą godzinę,
• włączenie lub wyłącznie wewnętrznej lampki urządzenia.

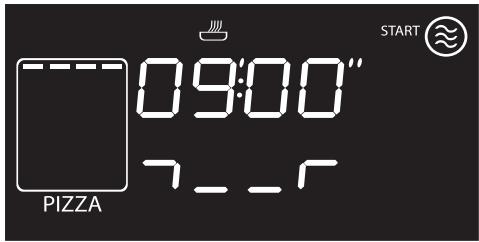

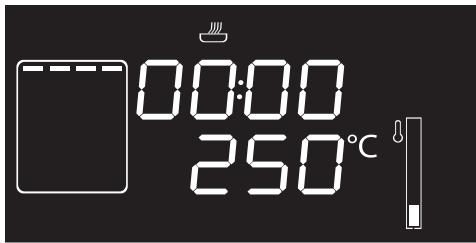

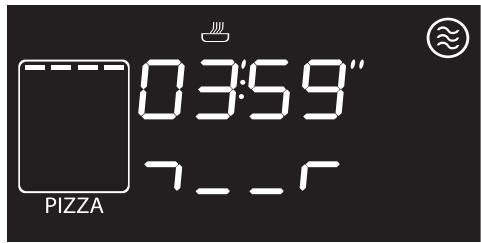

2 Wyświetlacz

Wyświetła bieżącą godzinę, funkcję, wybraną moc i temperaturę pieczenia oraz ewentualnie przypisany czas trwania.

3 Pokrętło funkcji

Za pomocą tego pokrętła można:

• włączyć/wyłączyć urządzenie,
• wybrać funkcję,
• chwilowo uruchomić lub wyłączyć funkcję.

2.4 Pozostałe części

Poziomy

Urządzenie posiada poziomy do umieszczania na nich blach i rusztów na różnych wysokościach. Wysokości ustala się od dołu do góry (patrz 2.1 Opis ogólny).

Oświetlenie wewnętrzne

Wewnętrzne oświetlenie urządzenia włącza się:

• po otwarciu drzwiczek;
• po uaktywnieniu jakiejkolwiek funkcji;
• Po przekręceniu na krótko pokrętła temperatury w prawo (ręczna aktywacja i dezaktywacja).

Gdy drzwiczki są otwarte nie można wyłączyć wewnętrznego oświetlenia.

Wentylator

Wentylator chłodzi urządzenie i uruchamia się podczas pieczenia.

Funkcjonowanie wentylatora powoduje przepływ powietrza, które ulatnia się nad drzwiczkami i może trwać przez kilka chwil, nawet po wyłączeniu urządzenia.

2.5 Dostępne akcesoria

Łyżka do gotowania

Jest wkładana do naczynia podczas podgrzewania płynów. Jest niezbędna, aby uniknąć opóźnienia procesu wrzenia.

Ruszt

Do podtrzymywania naczyń z pieczoną potrawą.

Talerz Baker

Do równomiernego pieczenia.

W niektórych modelach nie są dostępne wszystkie akcesoria.

Akcesoria, które mają styczność z żywnością są wykonane z odpowiednich materiałów, zgodnych z obowiązującymi normami.

Oryginalne akcesoria dostarczane z piekarnikiem lub opcjonalne można zamówić w autoryzowanych centrach serwisowych. Należy używać tylko oryginalnych akcesoriów producenta.

3 Użytkowanie

3.1 Ostrzeżenia

Wysoka temperatura wewnątrz urządzenia podczas użytkowania Niebezpieczeństwo poparzeń

• Podczas pieczenia drzwiczki powinny być zamknięte.
• Podczas przekręcania żywności w komorze pieczenia, należy chronić ręce zakładając rękawice termiczne.
• Nie dotykać elementów grzejnych wewnątrz komory.
• Nie wlewać wody na bardzo gorące blachy.
• Nie pozwolić, aby dzieci zbliżaty się do urządzenia podczas pieczenia.

Niedozwolone użycie Ryzyko uszkodzenia emaliowanych powierzchni

• Nie przykrywać dna komory urządzenia folią aluminiową lub cynfolią.
• W przypadku przygotowywania potrawy w papierze do pieczenia, należy umieścić go tak, aby nie zakłócał cyrkulacji gorącego powietrza wewnątrz komory pieczenia.
• Nie uderzać naczyniami lub przesuwać ich po emaliowanym dnie.
• Nie wlewać wody na bardzo gorge blachy.

Wysoka temperatura wewnątrz urządzenia podczas użytkowania Niebezpieczeństwo pożaru lub wybuchu

• Nie rozpyłać produktów w sprayu w pobliżu urządzenia.
• Nie używać materiałów łatwopalnych w pobliżu urządzenia.
• Nie używać naczyń stołowych lub plastikowych pojemników do pieczenia żywności (tylko w funkcji mikrofali).
• Nie wkładać do komory pieczenia potraw w zamkniętych puszkach lub pojemnikach.
• Nie zostawiać urządzenia bez nadzoru podczas przygotowywania potraw, które mogą wydzielać tłuszcz lub olej.
• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.

3.2 Materiały nadające się do pieczenia mikrofalowego

Ogólnie, materiały stosowane do pieczenia mikrofalowego muszą umożliwiać przepływ fal do potraw.

W poniższej tabeli wskazano elementy, których można używać oraz te, których nie wolno stosować:

MATERIAŁY, KTÓRYCH MOŻNA UŻYWAĆ:

- Szkło (zawsze zdjąć pokrywkę) *

• Naczynia żaroodporne
- Szklanki
- Stoiki

- Porcelana

- Terakota

- Plastik (tylko, jeżeli wskazane do mikrofali) *

• Pojemniki
• Plastikowe folie (nie mogą wchodzić w kontakt z żywnością)
  *tylko, jeżeli żaroodporne.

MATERIAŁY, KTÓRYCH NIE WOLNO UŻYWAĆ:

- Metal (mogą generować łuki lub iskry)

• Folia aluminiowa
• Aluminiowe tacki
• Talerze
• Metalowe narzędzia
• Klipsy do woreczków do zamrażania

- Drewno

• Kryształowe szklanki
• Papier (niebezpieczeństwo pożaru)
• Pojemniki ze styropianu (niebezpieczeństwo skażenia żywności)

Na naczyniach nie mogą się znajdować metalowe dekoracje.

W funkcji mikrofali lub kombinowanej mikrofali nie stosować metalowych naczyń.

Próba naczyń

Tylko podczas próby można użyć funkcji mikrofali bez włożenia żywności do środka.

Aby sprawdzić, czy naczynia nadają się do pieczenia mikrofalowego można przeprowadzić prostą próbę:

1. Usunąć wszystkie akcesoria z komory urządzenia.
2. Ustawić testowane naczynie na ramce włożonej na pierwszy poziom.
3. Wybrać funkcję mikrofalówki z maksymalną mocą (np. 1000W).
4. Ustawić czas trwania pieczenia na 30 sekund.
5. Uaktywnić pieczenie.

Nieodpowiednie naczynia Ryzyko uszkodzenia urządzenia

- Jeżeli zauważy się iskrzenie lub ustyszy trzaskanie należy natychmiast przerwać próbę. W takim przypadku naczynia nie nadają się do pieczenia mikrofalowego.

1. Po zakończeniu próby naczynie musi być zimne lub letnie. Jeżeli będzie gorące to znaczy, że nie nadaje się do pieczenia mikrofalowego.

3.3 Pierwsze użycie

1. Usunąć ewentualną folię ochronną znajdująca się na zewnątrz lub wewnątrz urządzenia lub akcesoriów.
2. Usunąć ewentualne etykiety (za wyjątkiem tabliczki z danymi technicznymi) z akcesoriów i komory urządzenia.
3. Wyjąć i umyć wszystkie akcesoria urządzenia (patrz 4 Czyszczenie i konserwacja).
4. Rozgrzać puste urządzenie do maksymalnej temperatury (za pomocą tradycyjnej funkcji), aby usunąć ewentualne pozostałości fabryczne.

Do pierwszego nagrzania użyć funkcji tradycyjnej, nie stosować funkcji mikrofalówki.

3.4 Użytkowanie akcesoriów

Ruszty i blachy

Ruszty i blachy powinny być wkładane w boczne ramki, aż do punktu zatrzymania.

- Mechaniczne blokady bezpieczeństwa, które zapobiegają przypadkowemu wyjęciu rusztu powinny być odwrócone do dołu, w kierunku tylnej części komory pieczenia.

Wysoka temperatura. Niebezpieczeństwo poparzeń

- Element może stać się bardzo gorący. Podczas chwytania stosować rękawice ochronne.

Delikatnie włożyć do końca komory ruszty i blachy.

Przed pierwszym użyciem wyczyścić blachy w celu usunięcia pozostałości z produkcji.

Talerz Baker

Dla idealnego funkcjonowania, należy umieścić talerz Baker na środku rusztu.

Wysoka temperatura. Niebezpieczeństwo poparzeń

- Element może stać się bardzo gorący. Podczas chwytania stosować rękawice ochronne.

Niedozwolone użycie Ryzyko uszkodzenia powierzchni

• Nie stosować noża bezpośrednio na powierzchni talerza
• Podczas czyszczenia nie używać szczotek lub metalowych gąbek, które mogłyby uszkodzić górną warstwę.

Łyżka do gotowania

Podczas stosowania funkcji mikrofalówki do podgrzewania płynów, proces wrzenia może się opóźnić, aby uniknąć takiego zjawiska, podczas etapu grzania, należy włożyć do naczynia tyżkę znajdującą się w wyposażeniu (lub żaroodporną tyżkę z plastiku).

Nieprawidłowe użycie. Niebezpieczeństwo wybuchu/ poparzenia

- Aby uniknąć wybuchu w urządzeniu lub wydobycia gotującego się płynu należy zawsze zanurzyć w nim tyżkę do gotowania.

Wysoka temperatura Ryzyko uszkodzenia elementu

- Używać łyżki do gotowania wyłącznie w funkcji Mikrofalówki. Nie wolno jej stosować w funkcjach tradycyjnych lub kombinowanych.

3.5 Użytkowanie urządzenia

Wyświetlacz

Kontrolka Eco Logic

Kontrolka Show Room

Kontrolka minutnika

Kontrolka pieczenia na czas

Kontrolka pieczenia zaprogramowanego

Kontrolka zegara

Kontrolka mikrofali

Kontrolka rozmrażania

Kontrolka blokady dla bezpieczeństwa dzieci

Poziom osiągniętej temperatury

Warunki funkcjonowania

Standby: Gdy nie wybrano żadnej funkcji, na wyświetlaczu pokazywana jest bieżąca godzina.

ON: Po uaktywnieniu jakiejkolwiek funkcji na wyświetlaczu przedstawiane są ustawione w niej parametry: temperatura, czas trwania, moc mikrofal i osiągnięcie temperatury.

Po każdym wciśnięciu pokrętła temperatury, gdy jedna z funkcji jest włączona, przechodzi się stopniowo do stanu parametrów w następującej kolejności.

W każdym ze stanów można zmienić daną wartość przekręcając pokrętło temperatury w prawo lub w lewo. Przytrzymać przekręcone pokrętło w celu szybkiego zwiększenia lub zmniejszenia wartości.

Gdy funkcja mikrofali jest aktywna:

1. Moc mikrofal.
2. Czas trwania.

Gdy funkcja Mikrofale z Grillem jest aktywna:

1. Temperatura.
2. Czas trwania.
3. Moc mikrofal.

Gdy funkcja Grill jest aktywna:

1. Temperatura
2. Czas trwania minutnika.
3. Czas trwania.
4. Zaprogramowany czas trwania pieczenia (jeżeli wybrano pieczenie na czas).
5. Wyświetlenie godziny.

Ustawienie godziny

Przy pierwszym zastosowaniu lub po przerwie w zasilaniu energią, na wyświetlaczu urządzenia miga symbol

0000. Aby rozpocząć pieczenie należy ustawić bieżącą godzinę.

1. Przekręcić pokrętło temperatury w celu ustawienia wyświetlonej godziny (przytrzymać przekręcone pokrętło, aby szybko zwiększyć lub zmniejszyć).
2. Wcisnąć pokrętło temperatury.
3. Przekręcić pokrętło temperatury w celu ustawienia minut (przytrzymać przekręcone pokrętło, aby szybko zwiększyć lub zmniejszyć).
4. Wcisnąć pokrętło temperatury, aby zakończyć ustawienie.

Może się okazać konieczna zmiana bieżącej godziny, na przykład z powodu zmiany czasu z zimowego na letni i odwrotnie. Z pozycji stand-by przytrzymać przekręcone pokrętło temperatury w prawo, dopóki wartość godzin nie zacznie migać.

Nie można zmienić godziny, jeżeli urządzenie jest w stanie ON.

Mikrofale

Niedozwolone użycie Ryzyko uszkodzenia urządzenia

Podczas stosowania mikrofal, potrawy muszą być umieszczone w odpowiednim pojemniku, postawionym na ramce włożonej na pierwszy poziom. NIE KŁAŚĆ POJEMNIKÓW/ AKCESORIÓW (blachy, szklane naczynia itp) BEZPOŚREDNIO NA DNIE KOMORY URZĄDZENIA.

Aby uzyskać jak najlepsze rezultaty w przypadku długiego pieczenia mikrofalowego lub kombinowanego powinno się raz lub dwa zamieszać produkty.

Mikrofale

Przenikając bezpośrednio do produktu mikrofale umożliwiają pieczenie w bardzo krótkim czasie i oszczędność energii. Są zalecane do pieczenia bez tłuszczu oraz rozmrażania i podgrzewania potraw, ponieważ zachowują ich wygląd i smak.

1. Za pomocą pokrętła funkcji wybrać funkcję mikrofal 📋.

1. Wcisnąć pokrętło temperatury.
2. Przekręcić pokrętło temperatury, aby zmienić wartość czasu trwania (maksymalnie 30 minut).
3. Wcisnąć pokrętło temperatury.
4. Przekręcić pokrętło temperatury, aby zmienić wartość mocy od 100W do 1000W (patrz Moc mikrofal).

Użytkowanie

1. Wcisnąć pokrętło funkcji, aby uaktywnić pieczenie mikrofalowe.

W przypadku otwarcia drzwiczek funkcja pieczenia zostaje przerwana. Po ich zamknięciu, wcisnąć pokrętło funkcji, aby wznowić cykl pieczenia.

Wcisnąć pokrętło funkcji, aby chwilowo zatrzymać funkcję pieczenia. Wcisnąć je ponownie, aby wznowić cykl.

1. Po zakończeniu pieczenia, na wyświetlaczu pojawi się napis

i zostanie wyemitowany

sygnał dźwiękowy.

1. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.

Aby dezaktywować sygnał dźwiękowy i wybrać dodatkowe pieczenie na czas, przekręcić pokrętło temperatury w prawo.

Aby dezaktywować sygnał dźwiękowy i wybrać inną funkcję pieczenia, przekręcić pokrętło funkcji w prawo lub w lewo.

Aby wyłączyć urządzenie przytrzymać wciśnięte pokrętło funkcji.

Moc mikrofal

Poniżej przedstawiono możliwe do wyboru wartości mocy:

Moc(W)	Do
100	Rozmrażanie potraw
200
300
400	Pieczenie mięsa i pieczenie delikatne
500
600	Podgrzewanie i pieczenie potraw
700
800
900	Podgrzewanie płynów
1000

Funkcja QUICK START mikrofal

Funkcja QUICK START uaktywnia mikrofale w szybki sposób; użyteczna w przypadku niewielkich ilości płynów i żywności.

1. W stanie stand-by dwukrotnie wcisnąć pokrętło funkcji.

1. Urządzenie uruchamia mikrofale z domyślnymi parametrami.

Kombinowana Mikrofale z grillem

Nieprawidłowe użycie. Ryzyko uszkodzenia urządzenia

- Nie stosować funkcji kombinowanej do podgrzewania lub gotowania płynów.

Pieczenie kombinowane jest połączeniem pieczenia tradycyjnego i mikrofal.

Mikrofale z grillem Zastosowanie funkcji grilla pozwala na uzyskanie idealnego opieczenia. Działanie mikrofal umożliwia natomiast wewnętrzne upieczenie produktu w bardzo krótkim czasie.

1. Za pomocą pokrętła funkcji wybrać funkcję Mikrofale z Grillem.

1. Wcisnąć pokrętło temperatury.
2. Przekręcić pokrętło, aby ustawić temperaturę.
3. Wcisnąć pokrętło temperatury.

4. Przekręcić pokrętło temperatury, aby zmienić wartość czasu trwania.

5. Wcisnąć pokrętło temperatury.

6. Przekręcić pokrętło temperatury, aby zmienić wartość mocy (od 100W do 600W).
7. Wcisnąć pokrętło funkcji, aby uaktywnić pieczenie kombinowane.

Etap wstępnego nagrzewania

Rzeczywiste pieczenie poprzedza etap wstępnego nagrzewania, który pozwala na szybsze osiągnięcie temperatury pieczenia.

Taki etap jest wskazywany miganiem poziomu osiągnięcia temperatury.

Po nagrzaniu poziom osiągnięcia jest wyświetlany stale i następuje emisja sygnału dźwiękowego, który wskazuje, że piekarnik jest gotowy.

W każdej chwili można przerwać pieczenie przytrzymując wciśnięte przez przynajmniej 3 sekundy pokrętło funkcji.

Grill

Grill

Ciepto wytwarzane przez grzałkę grilla pozwala na uzyskanie optymalnego rezultatu podczas grillowania, zwłaszcza kawałków mięsa średniej i matej wielkości oraz umożliwia równomierne przyrumienienie pod koniec pieczenia. Idealne do pieczenia kiełbasy, żeberek, boczku. Taka funkcja umożliwia równomierne grillowanie dużej ilości produktu, zwłaszcza mięsa.

1. Za pomocą pokrętta funkcji wybrać funkcję Grill.

1. Wcisnąć pokrętło temperatury.
2. Przekręcić pokrętło, aby ustawić temperaturę.
3. Wcisnąć pokrętło funkcji, aby uaktywnić pieczenie kombinowane.

Minutnik

Ta funkcja nie przerywa pieczenia, uaktywnia wyłącznie sygnał dźwiękowy.

Minutnik można uaktywnić na etapie pieczenia oraz w stanie stand-by.

1. Wcisnąć jeden raz pokrętło temperatury (2 razy, jeżeli trwa pieczenie). Na wyświetlaczu pojawią się cyfry

i miga kontrolka

1. Przekręcić pokrętło, aby ustawić czas trwania (od 1 minuty do 4 godzin). Po

kilku sekundach kontrolka

przestanie migać i rozpocznie się odliczanie.

1. Wybrać żądaną funkcję pieczenia i poczekać na sygnał dźwiękowy wskazujący o zakończeniu czasu. Miga

kontrolka

1. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł.

2. Aby wybrać dodatkowy minutnik, przekręcić pokrętło temperatury.

Aby skasować minutnik, należy ustawić wartość na zero

Pieczenie na czas (tylko w funkcji grill)

Pieczenie na czas jest funkcją, która pozwala na rozpoczęcie i zakończenie pieczenia po upływie ustawionego przez użytkownika czasu.

Aktywacja tej funkcji unieważnia ewentualny, ustawiony wcześniej minutnik.

1. Po wybraniu jednej z funkcji i temperatury pieczenia, trzy razy wcisnąć pokrętło temperatury. Na wyświetlaczu pojawią się cyfry

i miga kontrolka

1. Przekręcić pokrętło temperatury, aby ustawić czas trwania pieczenia od 00:01 do 12:59. Przytrzymać przekręcone pokrętło w celu szybkiego zwiększenia lub zmniejszenia wartości.

1. Po kilku minutach od wyboru żądanego czasu, przestanie migać kontrolka i rozpocznie się pieczenie.

Aby ręcznie wydłużzyć czas pieczenia, ponownie wcisnąć pokrętło temperatury. Urządzenie wznowi normalne funkcjonowanie według wcześniej wybranych ustawień.

1. Po zakończeniu pieczenia na wyświetlaczu pojawi się napis

i włączy się sygnał

dźwiękowy, który można wyłączyć wciskając pokrętło temperatury.

1. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.

Aby dezaktywować sygnał dźwiękowy i wybrać dodatkowe pieczenie na czas, przekręcić pokrętło temperatury w prawo.

Aby dezaktywować sygnał dźwiękowy i wybrać inną funkcję pieczenia, przekręcić pokrętło funkcji w prawo lub w lewo.

Aby wyłączyć urządzenie przytrzymać wciśnięte pokrętło funkcji.

Zmiana danych w funkcji pieczenia na czas

Podczas funkcjonowania można zmienić czas trwania pieczenia na czas:

1. Gdy kontrolka 📁 jest stała i trwa pieczenie, dwukrotnie wcisnąć pokrętło temperatury. Kontrolka 📁 zacznie migać.

2. Przekręcić pokrętło temperatury w prawo lub w lewo, aby zmienić wcześniej ustawiony czas pieczenia.

Pieczenie zaprogramowane (tylko w funkcji grill)

Pieczenie zaprogramowane jest funkcją umożliwiającą automatyczne zakończenie w ustalonym czasie, ustawionym przez użytkownika, z konsekwentnym automatycznym wyłączeniem urządzenia.

Aktywacja tej funkcji unieważnia ewentualny, ustawiony wcześniej minutnik.

1. Po wybraniu jednej z funkcji i temperatury pieczenia, trzy razy wcisnąć pokrętło temperatury. Na wyświetlaczu pojawią się cyfry

i miga kontrolka

1. Przekręcić pokrętło, aby ustawić czas trwania pieczenia od 00:01 do 12:59. Przytrzymać przekręcone pokrętło w celu szybkiego zwiększenia lub zmniejszenia wartości.

1. Wcisnąć czwarty raz pokrętło temperatury. Miga kontrolka 📄. Przekręcić pokrętło, aby ustawić czas zakończenia pieczenia.
2. Po kilku sekundach kontrolki i przestaną migać. Urządzenie ustawi się w stanie oczekiwania zaprogramowanej godziny rozpoczęcia pieczenia.

1. Po zakończeniu pieczenia na wyświetlaczu pojawi się napis STOP i włączy się sygnał dźwiękowy, który można wyłączyć wciskając pokrętło temperatury.

Aby ręcznie wydłużzyć czas pieczenia, ponownie wcisnąć pokrętło temperatury. Urządzenie wznowi normalne funkcjonowanie według wcześniej wybranych ustawień.

Aby wyłączyć urządzenie przytrzymać wciśnięte pokrętło funkcji.

Ze względów bezpieczeństwa, można ustawić czas zakończenia pieczenia wyłącznie po uprzednim zaprogramowania czasu trwania.

3.6 Funkcje specjalne

Podgrzewanie

Taka funkcja umożliwia podgrzewanie za pomocą mikrofal upieczonych wcześniej potraw, wyjętych z lodówki.

1. Wcisnąć pokrętło funkcji, aby uaktywnić funkcję podgrzewania.

1. Wcisnąć pokrętło temperatury.
2. Przekręcić pokrętło temperatury, aby zmienić czas trwania podgrzewania.
3. Wcisnąć pokrętło funkcji, aby potwierdzić parametry i rozpocząć podgrzewanie.

Baker

Dzięki tej funkcji, przy zastosowaniu talerza Baker potrawa jest opieczona i chrupiąca. Idealna do pizzy, frytek i stonych tart.

1. Umieścić ruszt na żądanym poziomie. Na środku położyć pusty talerz Baker.

1. Wcisnąć pokrętło funkcji, aby uaktywnić funkcję Baker.

1. Wcisnąć pokrętło temperatury.

2. Przekręcić pokrętło temperatury, aby zmienić czas trwania podgrzewania (od 10 minut do 99 minut).

3. Wcisnąć pokrętło funkcji, aby potwierdzić parametry i rozpocząć wstępne nagrzewania pustego talerza Baker.

1. Po zakończeniu wstępnego nagrzewania, urządzenie oczekuje na włożenie produktu do upieczenia.

Wysoka temperatura. Niebezpieczeństwo poparzeń

- Do obsługi talerza Baker używać rękawic

1. Umieścić potrawę na talerzu Baker.

Niedozwolone użycie Ryzyko uszkodzenia urządzenia

- Nie kłaść na talerzu Baker pojemników które nie są żaroodporne.

1. Wcisnąć pokrętło funkcji, aby wznowić pieczenie.

1. Po zakończeniu wyświetli się migający napis Stop.

Tabela pieczenia

Rodzaj	Cieżar (g)	Czas (min)
Mrożona pizza	300	11
Świeża pizza	600	14
Mrożone frytki	500	15
Mrożone nuggetsy	500	16
Świerze roztrzepane jajka	400	9

Informacje zawarte w tabela odnoszą się do rusztu umieszczonego na 2-im poziomie komory urządzenia.

Wskazany czas dotyczy również czasu wstępnego nagrzewania pustego talerza Baker.

Rozmraż. wg czasu

Taka funkcja pozwala na rozmrożenie potraw za pomocą funkcji mikrofalówki według ustalonego czasu.

1. Włożyć potrawę do komory urządzenia (patrz Procedura „Turn”).
2. Za pomocą pokrętta funkcji wybrać funkcje rozmrażania według czasu
   oznaczoną symbolem

1. Wcisnąć pokrętło temperatury, aby ustawić czas trwania.
2. Przekręcić pokrętło, aby zmienić wartość (od 5 sekund do 99 minut).
3. Wcisnąć pokrętło funkcji, aby uaktywnić rozmrażanie.

Jeżeli czas trwania rozmrażania jest dłuższy niż 5 minut, aby uzyskać idealny rezultat konieczne będzie przekręcenie potrawy w komorze, patrz: Procedura „Turn”.

1. Po zakończeniu wyświetli się migający

napis 50P.

Rozmraż. wg wagi

Taka funkcja umożliwia rozmrażanie produktów na podstawie ich ciężaru i rodzaju.

1. Włożyć potrawę do komory urządzenia (patrz Procedura „Turn”).
2. Wcisnąć i przekręcić pokrętło funkcji w celu wybrania rozmrażania według wagi oznaczonego napisem

i podświetlonymi

symbolami produktów

1. Wcisnąć pokrętło funkcji, aby potwierdzić rozmrażanie wg wagi.
2. Przekręcić pokrętło funkcji w celu wybrania rodzaju produktu do rozmrożenia.
3. Przekręcić pokrętło temperatury w celu wybrania ciężaru (w gramach) produktu do rozmrożenia.
4. Wcisnąć pokrętło funkcji, aby potwierdzić ustawione parametry i rozpocząć rozmrażanie.

Jeżeli podczas trwania rozmrażania, dla uzyskania idealnego rezultatu konieczne będzie przekręcenie potrawy w komorze, patrz: Procedura „Turn”.

1. Po zakończeniu pieczenia pojawi się

napis Stop i zostanie wyemitowany sygnał dźwiękowy.

1. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.
2. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

Ustawione wstępnie parametry

dE		Rodzaj	Cieżar (g)	Czas (min)*
01		Mięso	500	20
02		Ryby	400	17
03		Owoce	300	15
04		Chleb	300	5

*Czas rozmrażania zależy od kształtu i wymiarów rozmrażanego produktu.

Procedura „Turn“

W celu idealnego rozmrożenia, gdy jest to konieczne urządzenie wskazuje, że należy przekręcić potrawę w komorze.

1. Włożyć potrawę do komory urządzenia umieszczając ją równolegle do drzwiczek.

1. Gdy na wyświetlaczu urządzenia

pojawi się napis turn należy przekręcić potrawę.

1. Otworzyć drzwiczki i przekręcić potrawę o 90°.

Jeżeli nie zostanie przekręcona, urządzenie odczeka jedną minutę a następnie automatycznie wznowi rozmrażanie. Na wyświetlaczu, mimo wszystko, pojawi się pod licznikiem nota z napisem turn.

1. Zamknąć drzwiczki urządzenia i wcisnąć pokrętło funkcji, aby wznowić funkcję.

2. Jeżeli okaże się to konieczne urządzenie może ponownie zażądać przekręcenia potrawy. Na wyświetlaczu pojawi się napis turn.

3. W przypadku drugiego przekręcenia należy otworzyć drzwiczki i obrócić potrawę o 180°.

1. Zamknąć drzwiczki i wcisnąć pokrętło funkcji, aby wznowić funkcję.

3.7 Menu drugorzędne

Urządzenie posiada drugorzędne chowane menu z następnymi funkcjami:

• Aktywacja lub dezaktywacja Blokady Sterowania.
• Aktywacja lub dezaktywacja trybu Show Room (wyłącza wszystkie elementy grzejne pozostawiając aktywny tylko panel sterowniczy).
• Aktywacja lub dezaktywacja trybu Niskiej Mocy (Eco-Logic).
• Aktywacja lub dezaktywacja ustawienia na czas lampki (Eco-oświetlenie).

Z urządzeniem w stanie Stand-By

1. Uaktywnić wewnętrzną lampkę szybko przekręcając pokrętło temperatury.
2. Wcisnąć i przytrzymać pokrętło temperatury przez przynajmniej 5 sekund.
3. Przekręcić pokrętło temperatury w prawo lub w lewo, aby zmienić stan ustawienia (ON/OFF).
4. Wcisnąć pokrętło temperatury aby przejść do kolejnego trybu.

Tryb Blokady Sterowania

Ten tryb pozwala na automatyczne zablokowanie sterowania, po upływie jednej minuty funkcjonowania bez żadnych interwencji użytkownika.

Podczas normalnego funkcjonowania, taki stan jest wskazywany włączeniem się kontrolki

Aby podczas pieczenia chwilowo wyłączyć blokadę przytrzymać wciśnięte przez 5 sekundy pokrętło temperatury. Po upływie jednej minuty od ostatniej interwencji, blokada ponownie się uaktywnia.

W przypadku zmiany pozycji pokręteł, na wyświetlaczu pojawia się napis bloc, trwający kilka sekund.

Gdy jest aktywny tryb blokady sterowania można mimo wszytko wytyczyć urządzenie wciskając pokrętło funkcji przez 3 sekundy.

Tryb Show Room (tylko w sklepie)

Ten tryb umożliwia wyłączenie elementów grzejnych i jednoczesne zachowanie aktywnego panela sterowania.

Aby używać urządzenia w normalny sposób należy ustawić ten tryb na WYŁ.

Jeżeli tryb jest aktywny na wyświetlaczu włącza się kontrolka S.

Tryb Niskiej Mocy

Taki tryb pozwala urządzeniu na ograniczenie mocy.

Wskazany w przypadku jednoczesnego stosowania kilku urządzeń.

HI: moc zwyczajna.

LO: moc niska.

Po uaktywnieniu niskiej mocy czas wstępnego nagrzewania i pieczenia mogą się wydłużyć.

Jeżeli tryb jest aktywny na wyświetlaczu włącza się kontrolka E.

Tryb ustawienia lampki na czas

Dla oszczędności energetycznej lampka jest automatycznie wyłączana po upływie jednej minuty od rozpoczęcia pieczenia.

Aby urządzenie nie wyłączyć automatycznie lampki po jednej minucie ustawić taki tryb na WYt.

Można zawsze ręcznie włączyć/ wyłączyć przekręcając pokrętło temperatury w prawo w obydwu ustawieniach.

4 Czyszczenie i konserwacja

4.1 Ostrzeżenia

Wysoka temperatura wewnątrz urządzenia po użyciu Niebezpieczeństwo poparzeń

- Czyścić urządzenie wyłącznie po jego wystygnięciu.

Niedozwolone użycie Ryzyko uszkodzenia powierzchni

• Nie stosować pary do czyszczenia urządzenia.
• Nie stosować produktów czyszczących zawierających chlor, amoniak lub wybielacze na częściach stalowych lub wykończonych powłoką metalową (np. anodowane, niklowane, chromowane).
• Nie stosować ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i metalowych gąbek) na częściach szklanych.
• Nie stosować materiałów chropowatych, ściernych lub ostrych metalowych skrobaków.
• Brak czyszczenia komory może niekorzystnie wptynąć na trwałość urządzenia i stanowić zagrożenie.
• Zawsze usuwać resztki z komory urządzenia.

Nieprawidłowe użycie. Niebezpieczeństwo wybuchu/ poparzenia

- Nie stosować detergentów o dużej zawartości alkoholu lub wydzielających łatwopalne opary. Ich późniejsze podgrzanie mogłoby doprowadzić do wybuchu w komorze.

Jeżeli jedna z lampek jest uszkodzona należy się skontaktować z serwisem technicznym w celu jej wymiany. Taka usterka nie wpływa na funkcjonalność urządzenia, można go wciąż używać.

4.2 Czyszczenie powierzchni

Aby utrzymać powierzchnie w dobrym stanie, należy po każdym użyciu i ostygnięciu regularnie je czyścić.

Codzienne czyszczenie

Stosować wyłącznie produkty niezawierające substancji ściernych, kwaśnych lub na bazie chloru.

Nałożyć produkt na wilgotną ściereczkę i dokładnie umyć powierzchnie, a następnie wytrzeć miękką szmatką lub ściereczką z mikrofibry.

Plamy z żywności lub resztki

Aby nie uszkodzić powierzchni, należy unikać stosowania metalowych gąbek lub ostrych skrobaków.

Stosować zwykle produkty, nieścierne, ewentualnie używając drewnianych lub plastikowych przyrządów. Dokładnie umyć wodą, następnie wytrzeć miękką szmatką lub ściereczką z mikrofibry.

Nie pozwolić na zaschnięcie słodkich resztek na urządzeniu (np.: dżem), ponieważ mogłyby uszkodzić emalię wewnątrz urządzenia.

4.3 Czyszczenie szklanych drzwiczek

Należy utrzymywać drzwiczki w czystości. Używać papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i zwyczajnym detergentem.

Używać produktów do czyszczenia sprzedawanych przez producenta.

4.4 Czyszczenie komory urządzenia

Aby utrzymać komorę urządzenia w dobrym stanie należy ją regularnie czyścić po każdym użyciu. Zawsze poczekać, aż wystygnie.

Nie dopuścić do zaschnięcia wewnątrz komory resztek z żywności, ponieważ mogłyby uszkodzić emalię.

Zawsze przed czyszczeniem wyjąć wszystkie możliwe do usunięcia części.

Aby ułatwić czynności związane z czyszczeniem, zaleca się wymontowanie ramek na ruszty/blachy.

W przypadku stosowania specyficznych środków czyszczących, po wyczyszczeniu zaleca się włączenie urządzenia z maksymalną temperaturą na około 15-20 minut, aby usunąć ewentualne pozostałości.

Suszenie

Przyrzadzanie potraw powoduje powstawanie wilgoci w komorze. Jest to normalne i w żaden sposób nie wpływa na prawidłowe funkcjonowanie urządzenia.

Po zakończeniu pieczenia:

1. poczekać na ochłodzenie urządzenia;
2. usunąć brud z komory;
3. wytrzeć komorę miękką ściereczką;
4. pozostawić otwarte drzwiczki na czas niezbędny do całkowitego wyschnięcia.

Wyjęcie ramek na ruszty/blachy

Wyjęcie ramek ułatwia czyszczenie bocznych części.

Aby wyjąć ramki:

1. Odkręcić kotki mocujące ramkę:

1. Pociągnąć ramkę do wnętrza rowka, aby uwolnić ją z kołków mocujących.

1. Po zakończeniu czyszczenia powtórzyć opisane czynności, aby włożyć ramki na miejsce. Zwrócić uwagę na tulejki odległościowe, które należy włożyć do profilu ramki.

Czyszczenie górnej części

Wysoka temperatura wewnątrz urządzenia podczas użytkowania Niebezpieczeństwo poparzeń

- Podane dalej czynności można wykonywać wyłącznie, gdy piekarnik jest zimny i wyłączony.

Urządzenie jest wyposażone w wahliwą grzałkę, umożliwiającą czyszczenie górnej części piekarnika.

1. Delikatnie podnieść górną grzałkę i przekręcić ogranicznik o 90°, aby ją uwolnić.

1. Powoli obniżyć grzałkę, aż do jej ogranicznika.

Niedozwolone użycie Ryzyko uszkodzenia urządzenia

- Podczas czyszczenia nie wyginać nadmiernie grzałki.

1. Po wyczyszczeniu umieścić grzałkę na pozycji i przekręcić ogranicznik w celu jej zaczepienia.

Co robić, jeżeli...

Wyświetlacz jest całkowicie wyłączony:

• Sprawdzić zasilanie sieci.
• Sprawdzić, czy ewentualny wyłącznik omnipolarny umieszczony przed zasilaniem urządzenia znajduje się na pozycji „On”.

Urządzenie nie grzeje:

- Sprawdzić, czy nie ustawiono funkcji „show room” (szczegóły w paragrafie 3.7 Menu drugorzędne).

Elementy sterownicze nie odpowiadają:

- Sprawdzić, czy nie ustawiono funkcji „blokada dla dzieci” (szczegóły w paragrafie „Menu drugorzędne”).

Czas pieczenia jest dłuższy niż wskazano w tabeli:

- Sprawdzić, czy nie ustawiono funkcji „moc niska” (szczegóły w paragrafie „Menu drugorzędne”).

Po otwarciu drzwiczek podczas trwania funkcji z obiegiem powietrza wentylator wyłącza się:

- To nie usterka, to przewidziane normalne funkcjonowanie urządzenia, pozwala na doprawienie lub przekręcenie produktu bez wydobywania się nadmiernego ciepła. Po zamknięciu drzwiczek wentylator wznowi normalne funkcjonowanie.

Jeżeli problem nie został rozwiazany lub w razie innych nieprawidłowości skontaktować się z najbliższym serwisem technicznym.

W przypadku pojawienia się innych komunikatów Błądx: zapisać komunikat, ustawioną funkcję i temperaturę i skontaktować się z najbliższym serwisem technicznym.

5 Montaż

5.1 Podłączenie elektryczne

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

• Podłączenie elektryczne powinno być wykonane przez wykwalifikowany personel techniczny.
• Należy obowiązkowo wykonać uziemienie, zgodnie z normami bezpieczeństwa dotyczącymi instalacji elektrycznych.
• Odtączyć główne zasilanie elektryczne.

Informacje ogólne

Sprawdzić, czy charakterystyka sieci elektrycznej odpowiada danym przedstawionym na tablice znamionowej.

Tabliczka znamionowa, zawierająca dane techniczne, numer seryjny i oznaczenie, jest umieszczona na urządzeniu, w widocznym miejscu.

Nie wolno zdejmować tabliczki znamionowej.

Urządzenie jest zasilane prądem 220-240 V\~.

Używać trójżyłowego kabla (kabel 3 x 1,5 mm ² , w odniesieniu do przekroju wewnętrznego przewodu).

Uziemienie powinno być wykonane za pomocą przewodu dłuższego niż pozostałe o przynajmniej 20 mm.

Podłączenie state

Zgodnie z zasadami prawidłowego wykonywania instalacji zastosować na linii zasilającej wyłącznik omnipolarny.

Wyłącznik omnipolarny powinien być łatwo dostępny i znajdować się w pobliżu urządzenia.

Podłączenie za pomocą gniazda i wtyczki

Sprawdzić, czy wtyczka i gniazdo są tego samego typu.

Unikać używania przejściówek, przedłużaczy i boczników, ponieważ mogą powodować nagrzewanie lub zapalenie.

Wymiana przewodu

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

- Odłączyć główne zasilanie elektryczne.

1. Odkręcić śruby tylnej ostony i zdjąć ją, aby uzyskać dostęp do listwy zaciskowej.
2. Wymienić kabel.
3. Upewnić się, że przewody (piekarnika lub ewentualnej płyty kuchennej) przechodzą w odpowiednich miejscach, bez jakiegokolwiek kontaktu z urządzeniem.

5.2 Ustawienie

Ciężkie urządzenie Niebezpieczeństwo zranienia przez zgniecenie

- Z pomocą drugiej osoby umieścić urządzenie w meblu.

Naciśnięcie na otwarte drzwiczki Ryzyko uszkodzenia urządzenia

• Nie używać otwartych drzwiczek jako dźwigni do ustawienia urządzenia w meblu.
• Nie wywierać zbyt dużego nacisku na otwarte drzwiczki.

Wydzielanie ciepła podczas działania urządzenia Ryzyko pożaru

• Sprawdzić, czy materiał z którego wykonany jest mebel jest odporny na wysoką temperaturę.
• Sprawdzić, czy posiada wymagane otwory.
• Nie montować urządzenia we wnęce zamkniętej drzwiczkami lub w zamkniętej szafce.

Pozycja kabla zasilającego

(widok z tyłu)

Uszczelka frontu

Przykleić uszczelkę znajdującą się w wyposażeniu na tylnej części frontu, aby uniknąć przenikania wody lub innych płynów.

Tuleje mocujące

Zając zatyczki tulei umieszczone na froncie piekarnika.

Umieścić urządzenie w meblu. Przymocować je śrubami.

Zakryć tuleje zdjętymi wcześniej zatyczkami.

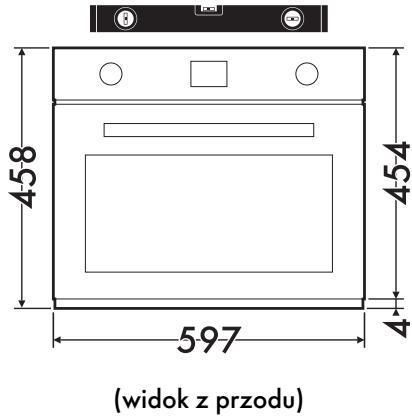

Gabaryty urządzenia (mm)

(widok z boku)

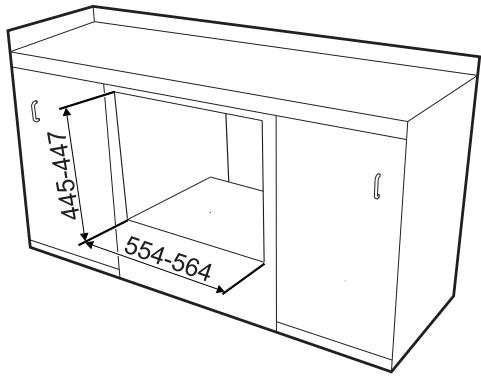

Zabudowa pod blatem (mm)

Upewnić się, że na tylnej/dolnej części mebla znajduje się otwór o wielkości około 60 mm.

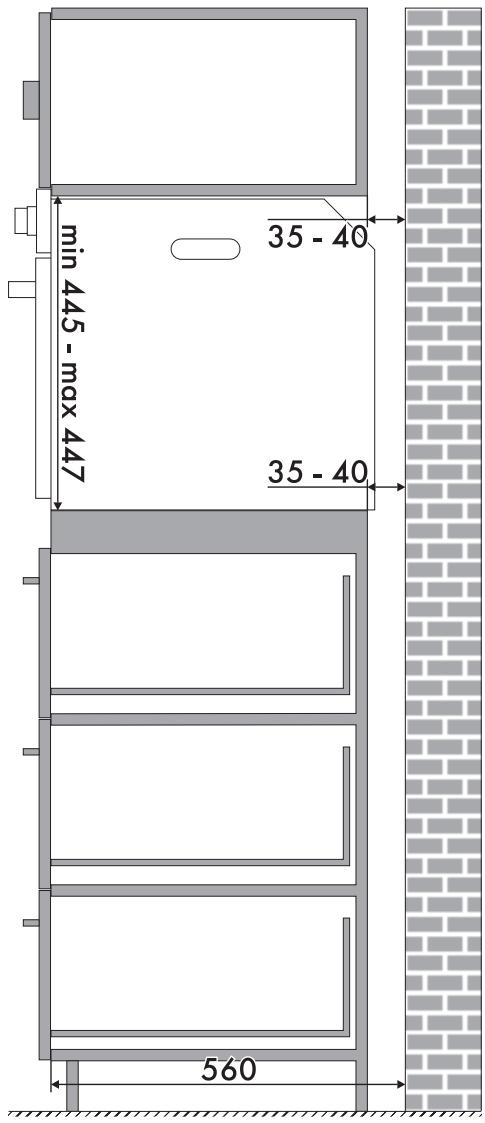

Zabudowa na kolumnie (mm)

Upewnić się, że na górnej/tylnej części mebla znajduje się otwór o gtębokości około 35-40 mm.
