BRUKSANVISNING 6010B GENELEC
Genelec 6010B ar en (bi-ampad.) ytterst kompakt 2-vags, aktiv högtalare (med separata slutsteg for varje element) som har designats for professionella multimediatillampninger. Det ar en aktiv högtalare med högtalarelement, effektforstarkare (slutsteg), aktiv delningsfilter och skyddskretsar. Den speciella MDE™ (Minimum Diffraction Enclosure™) -ladan ar tillverkad av formgjuten aluminium som har formats for att minimera diffraktionsfenomen.
Tillsammans med den avancerade Directivity Control Waveguide™ (DCW™) kanenna design skapa en mycket jänn och balanserad frekvensgang, även i svåra akustiska miljoer. När det behövs kan man komplettera 6010B:s basatergivning med hjälp av en Genelec 5040 subbas.
Förpackningens innehåll
Varje 6010B levereras med en vagghällare, en natsladd, en anslutningskabel; tele till RCA, en RCA till RCA, denna bruksanvisning och en snabbstartsguide.
Efter uppackningen borb Hogtalaren placeras i onskad lyssningsposition.
Rikta högtalarna korrekt
Placera alltid högitalarna sa att skärningspunkten for deras akustiska axlar hamnar i Öronhöjd vid lyssningsplatsen (se fig 1 och 2). Placera högitalarna vertikalt for att minimera akustiska utsläckningseffekter vid högitalarens brytfrekvens.
Tänk på symmetrin
Kontrolera att högtalarna placerats symmetriskt och på samma avstand frän lyssningspositionen. Om möjligt, placera systemet sa att lyssningspositionen ar belägen på rummets centrumlinje och sa att högtalarna befinner sig på samma avstand fränenna.
Minimera reflektioner
Akustiska reflektioner frän foremål nara högtalarna, som till exempl pest, skap, datorskarmar etc, kan skapa oönskade fargningar och luddighet i ljudbilden. Dessa reflektioner kan minimeras genom att man undviker att placera högtalarna i narheten av sādana foremål.
Sakerhetsavstand
Man maste sakerstalla kylning av forstarkaren och Funktionen hos basreflexporten om högtalarna placeras i eträngt utrymme som till exempli i ett skap eller infällda i väggen. Det maste alltid finnas ett fritt utrymme om minst 2,5 cm på högtalarens alla sidor (undersidan undantagen); alltsø ovarianfor, bakom och pa bada sidor on högtalaren.
Utrymmet narmast forstarkaren maste endera vara val ventilerat eller tillrackligt stort for att inte den omgivande temperaturen ska overstiga 35 grader Celsius
Ansluttingar
Anslut högtalaren till nätet med den medfoljande natsladden. Kontrollera Först att högtalaren och signalkällan ar avständga.

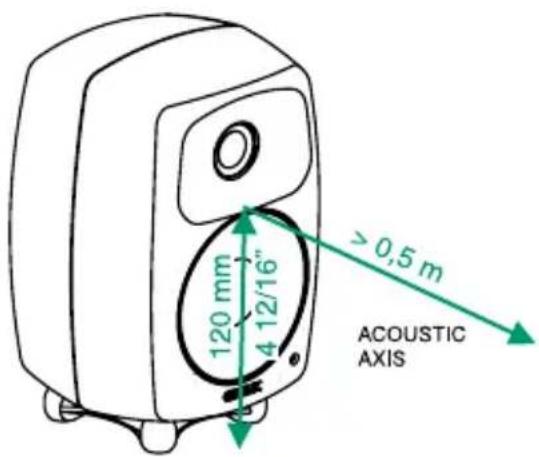

Figur 1: Bestamning av den akustiska axeln.

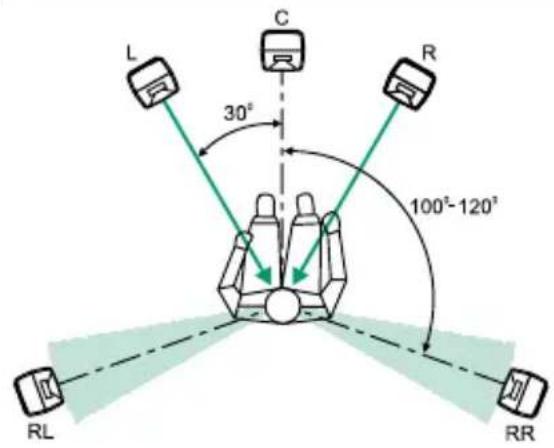

Figur 2: Korrekt placering av högtalarna i ett 5-kanalssystem.

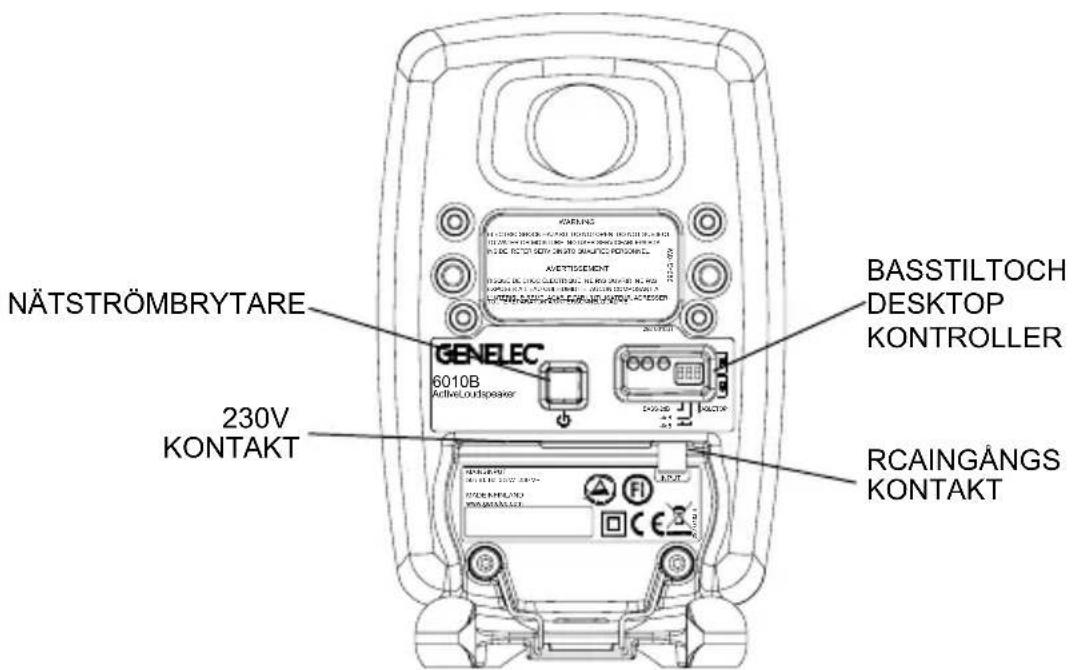

Figur 3: Kontrollernas och anslutningarnas placering pa 6010B:s baksidespanel.
Tabell 1: Lämpliga tonkontrollinställningar für olika akustiska miljoer
| Högtalarens placering i rummet Desktop Bass Tilt | ||
| Ekofritt rum | OFF OFF | |
| Fritt placerad i)dämpat rum | OFF OFF | |
| Fritt placerad i rum med afterklang | OFF -2 dB | |
| Nära vagg | OFF -6 dB | |
| Närfält på en reflekterande yta | ON (-4 dB @ 200 Hz) -2 dB | |
| I ett hörn eller i ett skåp | OFF -6 dB |
6010B har en obalanserad 10 kiloohms RCA-ludingang.
Med hjälp av de medfoljande kablarna kan den anslutas till en signalkälla med endera 3,5 mm telejack eller RCA- (phono-) kontakter. Lampliga signalkällor ar forforstarkare, ljudkort till datorer, barbara ljud spelare (DAT-ller härddiskbaserade), Pre Outgången på hemmabioanlaggning etc.
Eftersom 6010B ar en aktiv hypotalare, ocharily har en inbyggd forstarkare, behovs ingen extern forstarkare. Den fär aldrig anslutas till högtalarutgangen pa en effektforstarkare, en integrerad forstarkare erler reciever. Sā snart anslutningen gjorts kan man koppla pa högtilarna.
Den automatiska signalavkännande Autostart-funktionen känner av nar upspelningen börjar, och sätter pa högtalaren. De stängs sedan av en timme after att upspelningen upphört och ingen signal langre finns pa ingangen, och systemet gär dà i standby-läge. Effektforbrukningen i standby-laget ar minde an 0,5 W. Högtalarna startup automatiskt och snabbt, sä snart automatiken i systemet upptäcker en signal pa ingangen.
Kontroller
Frekvensætergivningen hos Genelec 6010B kan anpassas till den akustiska miljo, som den sca anvandas i, med hjälp av tonomkopplarna på baksidespanelen.

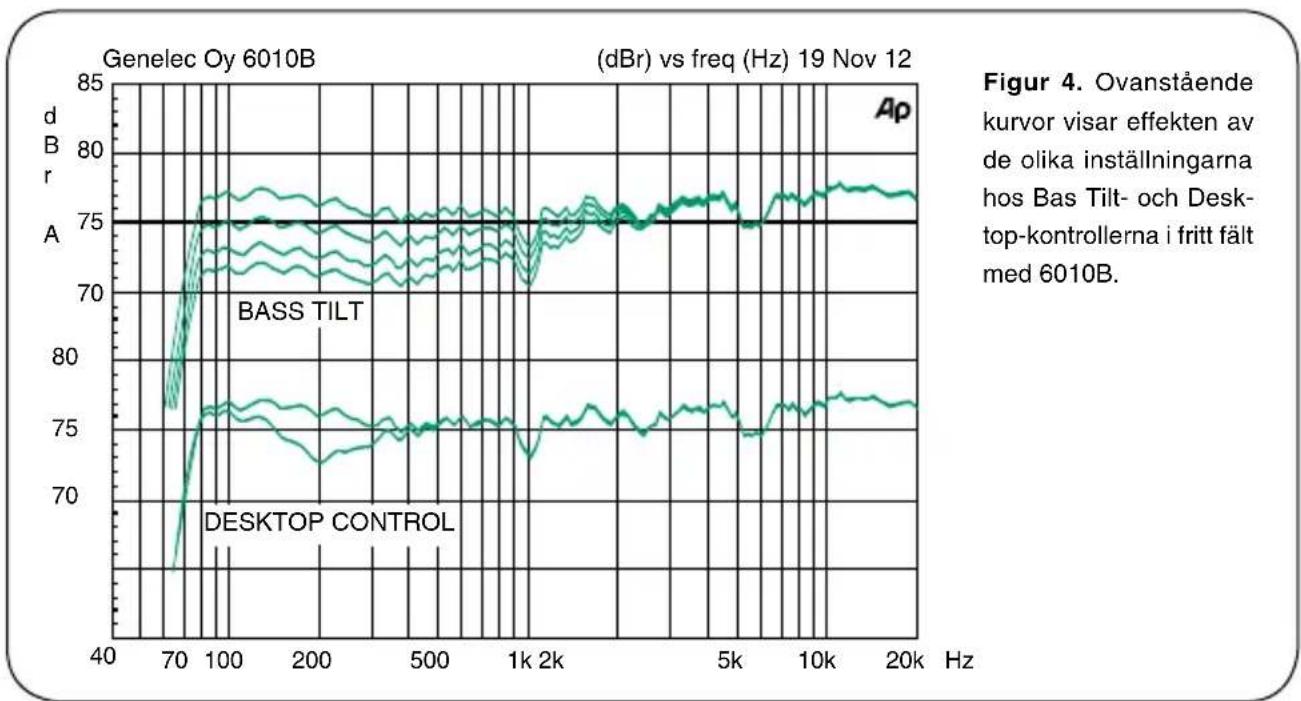

Dessa kontroller ar Bass Tilt och Desktop Control. Tabell 1 visar nagra typiska inställninger for olika situationer. Figur 4 visar effekten av dessa inställninger i ett ekofritt rum.
Fabriksinställningen hos alla dess tonkontroller ar Off for att ge en rak grundkurva i en matsituation. Borja alla justeringar i detta lage. Mat, ell er lyssna, systematiskt samtidigt som ni gär igenom de olica inställingarna for att komma fram till den basta balansen på ljudkurvan.
Bass Tilt
Bass Tilt-kontrollen erbjuder tre olika dampnivær hos högtalaren, oft a användbart nar högtalaren placeras nara en vagg eller liknande.
Dampnivaerna -2 dB (switch 1 ON), -4 dB (switch 2 ON) och -6 dB (bada switcharna ON).
Desktop Control
Desktop-lagfrekvenskontrollen (switch 3) dampar basfrekvensen vid 200Hz med 4 dB. Denna fonction ar till for att kompersera for den hojning som ofta sker i detta register nar ett (skriv-) bord aller en liknande yta befinner sig mellan lyssnaren och hogtalaren.
Monteringsalternativ
6010B erbjuder flera olika monteringsalternativ: Iso-PodenTM (Isolation Positioner/DecouplerTM), det vibrationsisolerande bordsstativet gör det möjigt att tilta (luta) högtalaren for att på sä satt justera dess akustiska axel (riktningen).
Ett stadigt vaggstativ som medfoljer 6010B gört det möjigt att montera högtalaren på en vagg i två olika vinklar.
På högtalarens baksida finns ett 3 / 8 UNCGängat hal som passar till att vanligt standardmikrofonstativ och en mängd olika Genelec-tillbehör. Pä baksidan finns även tre par olika hal som passar till Omnimount®, VESA- och Sanus-hallare. För en kompletti lista på de tillgangliga alternatively var vänlig konsultera Genelecs tillbehörskatalog på www.genelec.com eller kontakta din narraste Genelec-försäljare.
Underhäll & Service
Inga delar som anecdaren själv kan reparera Återfinns i Förstarkardelen. All service eller reparation av 6010B sca goras av kvalificerad servicepersonal.
Sakerhetsforeskrifter
Även om alla internationella sakerhetskrav har foljts vid tillverkningen av 6010B, bör största vikt laggas vid foljande varninger, for att man på sä satt ska kunna arbeta under sakra forhällanden med högtalaren:
Service och underhäll på högtalaren fär endast
goras av kvalificerad servicepersonal.
Högtalaren fär inte öppnas.
- Utsattinte högitalaren for vatten eller fukt. Placera inte foremål som innehäller vatska ovanpå eller i narheten av högitalaren.
- Hogtalaren kan producera ljudtryck som overstiger 85 dB, vilket kan fororsaka permanenta horselskador.
- Ett fritt flöde av luft runt högtalaren ar nödvändigt für att getillräcklig kylning. Förhindra inte detta luftflöde.
Tänk på att forstarkaren inte är helt frankopplad från natspanninger forrän natsladden dragits ur forstarkaren eller vagguttaget.
Garanti
Denna produkt har två árs garanti mot material- eller tillverkningsfel. Vänd er till er Återförsäljare for För attforall försäljnings- och garantivillkor.
| TeKNIsKA FAKTA | |
| Undre brytfrekvens, -3 dB: < 73 Hz | - |
| Övre brytfrekvens, -3 dB: > 21 kHz | - |
| Frekvensomfäng (± 2.5 dB): 74 Hz-18 kHz | |
| Maximalt kortvarigt ljudtryck, sinusvåg, på högtalarens axel, medelvärde frän 100 Hz till 3 kHz: @ 1 m @ 0,5 m | ≥93 dB SPL ≥99 dB SPL |
| Maximalt langvarigt RMS-ljudtryck under sama förhällanden, med IEC-vägt brust (begrånsat av högtalarens overstyrnings-skydd) @ 1 m: | ≥91 dB SPL |
| Maximalt ljudtryck per par @ 1 m med musikmaterial: | ≥102 dB |
| Egenbrus i fritt fäll täll @ 1 m on axis: | ≤5 dBA |
| Harmonisk distorsion vid 80 dB SPL @ 1 m on axis: | |
| Frekvens: 70...400 Hz | <3 % |
| >400 Hz | <0.5 % |
| Element: | |
| Bas | 76 mm (3") konhögtalare |
| Diskant | 19 mm (3/4" metalldom |
| Vikt: 1.4 kg (3.1 lb) | |
| Mättt: | |
| Höjd (med Iso-Pod™ bordsstativ) | 195 mm (71/16") |
| Höjd (utan Iso-Pod™ bordsstativ) | 181 mm (7/8") |
| Bredd | 121 mm (4/4") |
| Djup | 114 mm (4/2") |
| DeLINGsFILTER | |
| Ingångskontakt: RCA-hona | 10 kOhm |
| Insignal För 90 dB SPL utsignal på 1 m avständ: | -6 dBu med volymkontrollen på max |
| Volymkontrollens omfäng: | -12 dB relativ max utsignal |
| Desktop-kontrollens omfäng: 0 | ... -4 dB @ 200 Hz |
| Delningsfrekvens, Bas/Diskant: | 3.0 kHz |
| Bas Tilt-kontrollens omfäng i -2 dB-steg: | 0... -6 dB @ 100 Hz |
| CAL-läget (kalibreringslåget) är med alla tonkontroller i off-läge (av) och ingängskändigheten i maxlåge (fullt medurs). | |
| FÖrsTÄrKArDeL | |
| Bas Förstärkarens uteffekt vid 8 Ohms belastning: | 12 W |
| Diskant Förstärkarens uteffekt vid 8 Ohms belastning: | 12 W |
| Längvarig overstyrning fürhindraset av högtalarens überbelastningsskydd. | |
| VFörstärkarens distorsion vid nominell uteffektt THD + N: | ≤0.08 % |
| Nätspänning: | 230 V |
| Spänningstolerans: | ±10 % |
| Effektforbrukning: | |
| Standby | <0,5 W |
| Tomgang | 5 W |
| Full uteffekt | 35 W |
