MODE D'EMPLOI 6010B GENELEC

Manuel d'utilisation 14-19

Käytöohje 20-25

Instructions d'utilisation 26-31

6010B

Haut-parleur Actif

Description générale

Le Genelec 6010B est un haut-parleur actif à deux voies extrêmement compact conçu pour les applications multimédia professionnelles. En tant qu'Haut-parleur actif, il contient les transducteurs, les amplificateurs, les filtres séparateurs actifs et les circuits de protection. Le caisson MDEMC (Minimum Diffraction Enclosure) du haut-parleur est fait d'aluminium moulé sous pression et est conçu pour réduire la diffraction aux arêtes. Combiné au guide d'onde à directivité contrôle DCWMC (Directivity Control Waveguide), ce design procure un excellent équilibre tonal même dans des environnements acoustiques difficiles. Si nécessaire, il est possible d'étendre la bande passante du 6010B vers le bas en ajoutant un caisson grave Genelec 5040A.

Contenu de l'emballage

Chaque 6010B est livré avec un support mural, un cordon d'alimentation secteur, un câble avec fiche 3.5mm à 2 fiches RCA, un câble signal à fiches RCA - RCA, ce manuel d'utilisation et un guide de configuration rapide. Après l'avoir déballé, placer le haut-parleur à la position d'écoute désirée.

Positionner les haut-parleurs correctement

Toujours placer les haut-parleurs de façon à ce que leurs axes acoustiques (voir illustrations 1 & 2) convergent à hauteur d'oreilles vers la position d'écoute. Seul le positionnement vertical est recommandé, puisqu'il minimise les problèmes d'annulation.

axes acoustiques dans la plage du séparateur de fréquences.

Maintenir la symétrie

S'assurer que les haut-parleurs soient placés symétriquement par rapport à l'axe de la pièce, et qu'ils soient équidistants de la position d'écoute. Si possible, installer le système de façon à ce que la position d'écoute soit dans l'axe médian de la pièce et que les haut-parleurs soient équidistants de cet axe.

Minimiser les réflexions

Les réflexions acoustiques d'objets proches des haut-parleurs, tels que bureaux, meubles, écrans d'ordinateur, etc., peuvent estomper, colorer et brouiller l'image sonore. Ces réflexions peuvent être minimisées en plaçant les haut-parleurs loin de ces surfaces réfléchissantes.

Dégagement minimal

On doit prévoir un espace suffisant pour le refroidissement de l'amplificateur et pour le bon fonctionnement de l'event quand le haut-parleur est installé dans un espace restreint tel un meuble ou une structure murale. Il faut toujours laisser autour du haut-parleur un dégagement qui donne sur la position d'écoute. Un espace minimal de 2.5 centimètres (1 pouces) doit être laissé derrière, au-dessus, et de chaque côté du haut-parleur. L'espace adjacent à l'amplificateur doit être soit ventilé, soit de dimensions suffisantes pour dissiper la chaleur de façon à ce que la température ambiante n'excède pas 35 degrés Celsius (95^).

Illustration 1. Position de l'axe acoustique

Illustration 2. Positionnement correct des haut-parleurs pour un système multicanal à 5 canaux

Illustration 3. Contrôles et disposition des connecteurs sur la face arrière de la 6010B

Tableau 1: Recommandations sur les réglages de tonalité dans différents environnements acoustiques

Emplacement de l'enceinte Desktop Bass Tilt
Réponse plane anéchoïque	OFF	OFF
En champ libre dans une piece absorbante	OFF	OFF
En champ libre dans une piece réverbérante	OFF	-2 dB
Proche d'une paroi	OFF	-6 dB
Écoute rapprochée sur une surface refléchissante	ON (-4 dB @ 200 Hz)	-2 dB
Dans un coin ou un meuble	OFF	-6 dB

Connexion

Branchez le haut-parleur au secteur au moyen du cordon d'alimentation fourni. Assurez-vous d'abord que les haut-parleurs ainsi que les sources audio soient éteintes.

Le 6010B possède une entrée audio RCA asymétrique de 10kOhm. Les câbles de signal fournis avec le haut-parleur permettent une connexion audio avec des sources ayant soit des fiches 3.5 mm ou des fiches RCA. Les diverses sources audio peuvent être des préamplificateurs, des cartes son, des lecteurs audio portables, les sorties 'PRE OUT' d'un récepteur home cinéma, etc.

En tant que haut-parleur actif, le 6010B contient ses propres amplificateurs, et donc aucun amplificateur séparé n'est nécessaire. Ne jamais connecter le 6010B aux bornes de sortie 'haut-parleurs' d'un amplificateur de puissance ou d'un amplificateur AV intégré. Une fois les connexions faites, on peut allumer les haut-parleurs.

^TM allumage automatique

L'enceinte se met sous tension dès la détection de la présence d'un signal audio. À l'opposé, l'enceinte se mettra automatiquement en mode veille après une heure d'absence de signal audio. La consom

La consommation électrique de l'enceinte en mode veille est inférieure à 0,5 watts. L'enceinte s'allumera à nouveau automatiquement et rapidement dès la détection d'un retour de signal audio depuis la source.

Commandes

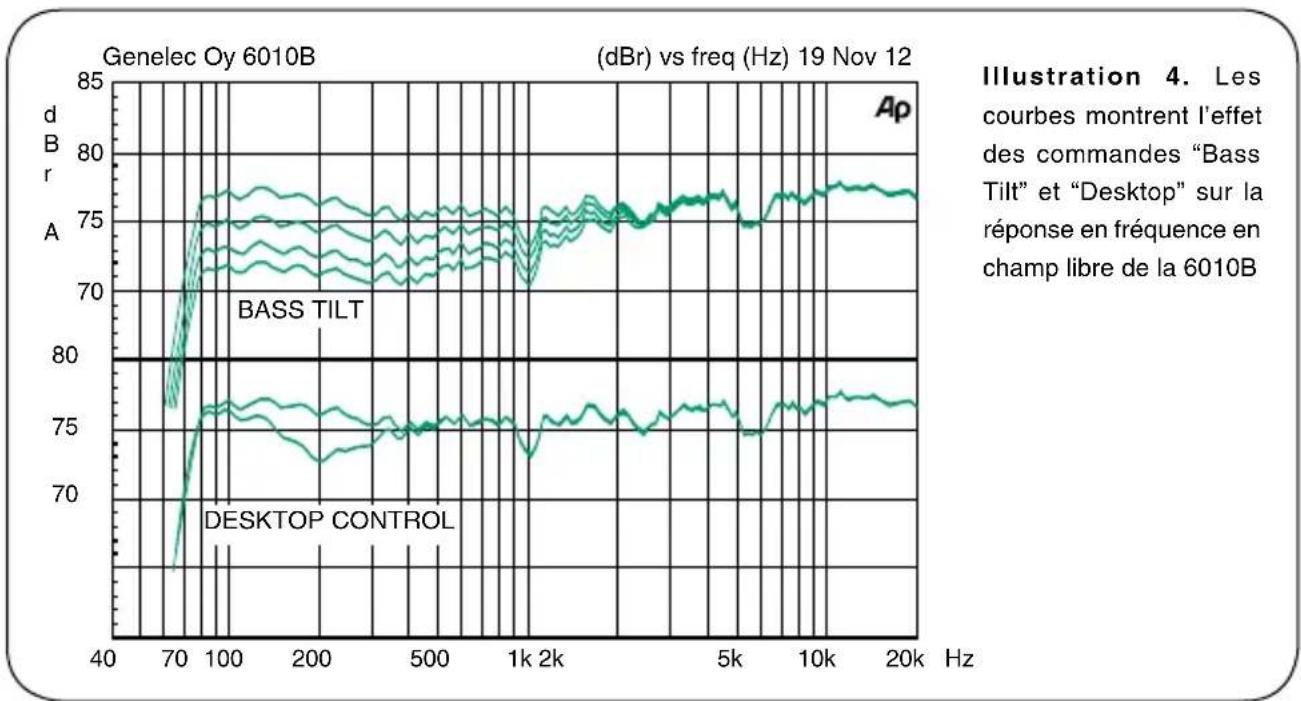

La réponse en fréquence du Genelec 6010B peut s'accorder à l'environnement acoustique en ajustant les commandes de tonalité sur l'arrière du haut-parleur. Les commandes sont 'Bass Tilt' et 'Desktop Control'. Le tableau 1 montre des exemples d'ajustements typiques dans différentes situations. L'illustration 4 montre l'effet des commandes sur la réponse en chambre anéchoïque. Les réglages d'usine pour toutes les commandes de tonalité sont la position 'OFF' qui fournit une réponse plane en chambre anéchoïque. On devrait toujours commencer les ajustements avec tous les commutateurs en position OFF. Mesurez ou écoutez systématiquement les différentes combinaisons pour trouver le meilleur équilibre tonal.

Commande bass tilt

Le circuit Bass Tilt procure trois niveaux d'atténuation pour la réponse en basses fréquences du haut-parleur, généralement nécessaire lorsque

celui-ci est placé près d'un mur ou autres parois. Les niveaux d'atténuation sont -2 dB (commutateur 1 'ON'), -4 dB (commutateur 2 'ON'), -6 dB (les deux commutateurs 'ON').

La commande des basses fréquences "Desktop" (commande 3) atténue les graves de 4 dB autour de 200Hz. Cette commande permet de compenser l'augmentation des graves qui se produit généralement dans cette plage de fréquences lorsqu'une table, ou autres surfaces planes, se trouve entre l'auditeur et le haut-parleur.

Options de montage

Le 6010B offre plusieurs options de montage. Le support de table isolant contre les vibrations Iso-Pod (Isolation Positioner/Decoupler) permet d'incliner le haut-parleur pour un alignement correct de l'axe acoustique. Le support mural rigide fourni avec le haut-parleur permet de suspendre celui-ci à un mur à deux angles différents. À l'arrière du haut-parleur se trouve un orifice fileté 3 / 8 UNC qui permet le montage sur un pied de microphone standard et qui est compatible avec un vaste choix d'accessoires Genelec. L'arrière de l'enceinte comprend aussi trois paires de trous filétés compatibles avec les supports Omnipoint, VESA et Sanus. Veuillez consulter le catalogue d'accessoires Genelec à www.genelec.com, ou contactez votre revendeur Genelec le plus proche, pour la liste complète des options disponibles.

Entretien

Cet appareil ne compte aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien ou la réparation de votre 6010B à un service technique qualifié.

Considérations sécuritaires

Bien que le 6010B ait été conçu pour répondre aux

normes de sécurité internationales, afin d'assurer une utilisationSECURITAIRE et de maintainir l'appareil en condition d'utilisation SECURITAIRE, veuillez observer les avertissements suivants;

• L'entretien ou la réparation ne doit être confié qu'à un service technique qualifié. Le haut-parleur ne doit pas être ouvert.
• Ne pas exposer le haut-parleur à l'eau ou à l'humidité. Ne pas placer d'objet rempli de liquide, tel un vase, sur ou près du haut-parleur.
• Ce haut-parleur peut générer des niveaux de pression acoustique supérieurs à 85 dB SPL, ce qui pourrait entraîner des dommages permanents à l'ouïe.
• Une circulation d'air derrière le haut-parleur est nécessaire afin de permettre le refroidissement de l'amplificateur. Ne pas obstruer le flux d'air autour du haut-parleur.
• Notez que l'amplificateur n'est pas complètement débranché du secteur tant que le cordon n'est pas débranché, soit du haut-parleur ou de la prise d'alimentation secteur.

Garantie

Ce produit est garanti pour une période de deux ans contre les défauts de matières ou de fabrication. Vous référer au fournisseur pour les détails complets des termes de vente et de garantie.

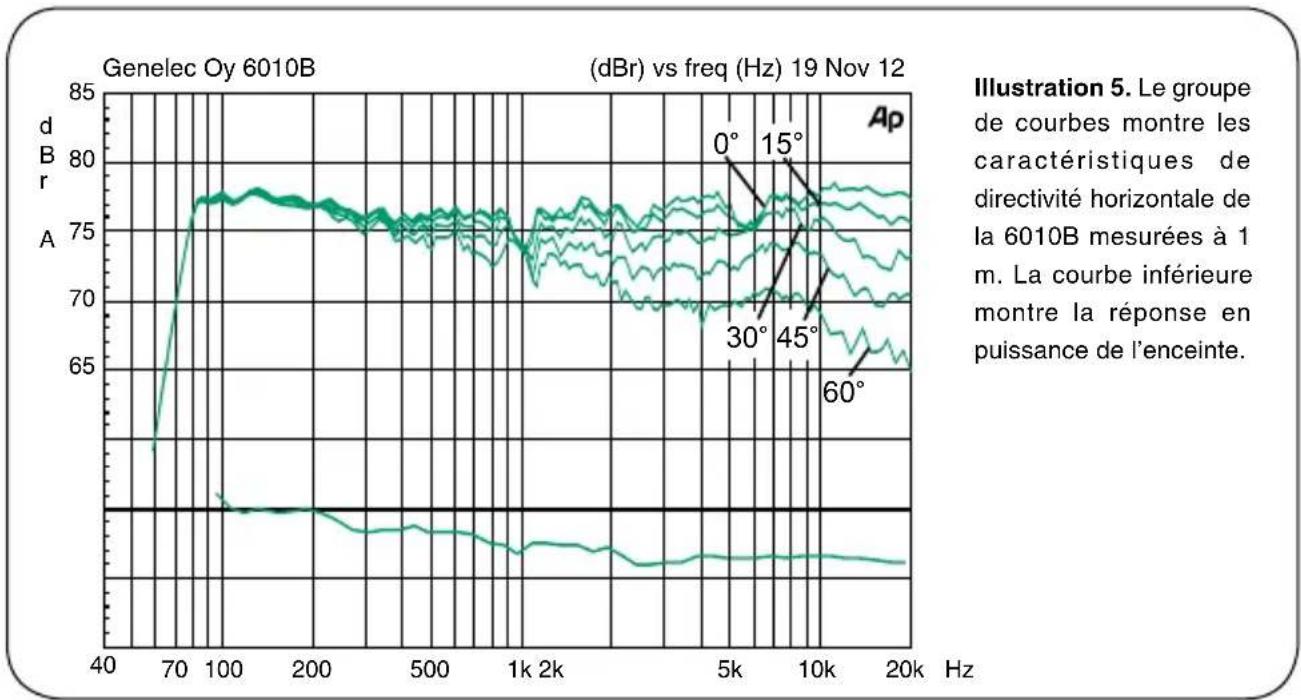

sPeCIFICATIOns Des eNCeINTes Liminé en basses fréquences à -3 dB: < 73 Hz_
Liminé en haute fréquences à -3 dB: > 21 kHz_
Réponse en fréquence en champ libre (± 2.5 dB):	74 Hz-18 kHz
Niveau sinusoidal maximum à court terme, dans l'axe, demi espace, moyenne de 100 Hz à 3 kHz@ 1 m@ 0.5 m	≥ 93 dB SPL≥ 99 dB SPL
Niveau RMS maximum à long terme, dans les conditions ci-dessus avec un signal IEC pondéré (limité par le circuit de protection du transducteur):	≥ 91 dB SPL
Niveau maximum en créée, par paire, au-dessus du bandeau de console @ 1 m de l'ingénieur avec un signal musicall:	≥ 102 dB
Bruit de fond en champ libre @ 1 m dans l'axe (pondération-A):	≤ 5 dB
Distortion harmonique à 85 dB SPL @ 1 m dans l'axeFreq: 70...400 Hz>400 Hz	< 3 %< 0.5 %
Transducteurs: Grave Aigu	76 mm (3") côte19 mm (3/4)dôme en métal
Poids: 1.4 kg (3.1 lb)
Dimensions: Hauteur (avec socle de support) Hauteur (sans socle de support) Largeur Profondeur	195 mm (71/16)181 mm (7/8)121 mm (4/4)114 mm (4/2)

seCTIon FILTres
Connecteur d'entrée: RCA femelle, 10 kOhm:	broche +,extérieur -
Niveau d'entrée pour un signal de sortie de 90 dB SPL à 1 m:	-6 dBu avec contrôle de volume au max
Plage du contrôle de volume relatif à la sortie maximum:	-12 dB
Contrôle du Desktop de: 0	à -4 dB@ 200 Hz
Fréquence de coupure grave/aigu: 3.0 kHz
Contrôle du Bass tilt par pas de -2 dB: 0	à -6 dB@ 100 Hz
La position 'CAL' se refère à tous les contrôleles de tonalité sur 'off' et le contrôle du volume sur maximum (butée sens horsaire).

seCTIon AMPLIFICATION

Amplificateur de grave, puissance de 12 W sortie avec charge de 8 Ohm:

Amplificateur d'aigu, puissance de sortie 12 W avec charge de 8 Ohm:

La puissance de sortie à long terme est limitée par les circuits de protection des transducteurs

Distortion du système d'amplification en <0.08% niveau nominal DHT:

Voltage d'alimentation: 100, 120, 220 ou 230 V

Tolerance de l'alimentatio: ±10 %

Consommation de puissance En veille <0,5 W Sortie maximale 5 W 35 W
