BEDIENUNGSANLEITUNG 6010B GENELEC

Betriebsanleitung 8-13

Der aktive Genelec 6010B ist ein extrem kompakt gebauter Zweiweg-Lautsprecher für professionelle Multimediaanwendungen. Als aktiver Lautsprecher enthalt der 6010B stehen den Lautsprecherchassis auch Endstufen, aktive Frequenzweiche und Schutzschaltungen. Das MDE™-Lautsprechergehause (Minimum Diffraction Enclosure™) besteht aus Aluminium-Druckguss. Seine gerundeten Gehäusekanten reduzieren Beugungseffekte. Zusammen mit der DCWTM-Schallführung (Directivity Control Waveguide™) sichert这点 Design eine exzellente Balance des Frequenz-Spektrums in schwieriger akustischer Umgebung. Bei Bedarf kann die Tiefenwiedergabe des 6010B mit Hilfe des GENELEC-Subwoofoers 5040 erweitert werden.

Lieferumfang

Jeder 6010B wird mit Wandhalter, Netzkabel, Kabel mit 3,5mm-Stecker und zwei RCA-Steckern, Kabel mit beidseitig RCA-Steckern, Betriebsanleitung und Kurzanleitung ausgeliefert. Stellen Sie den Lautsprecher nach dem Auspacken an die gewünschte Position.

Aufstellungsempfehlung

Lautsprecher austrichten

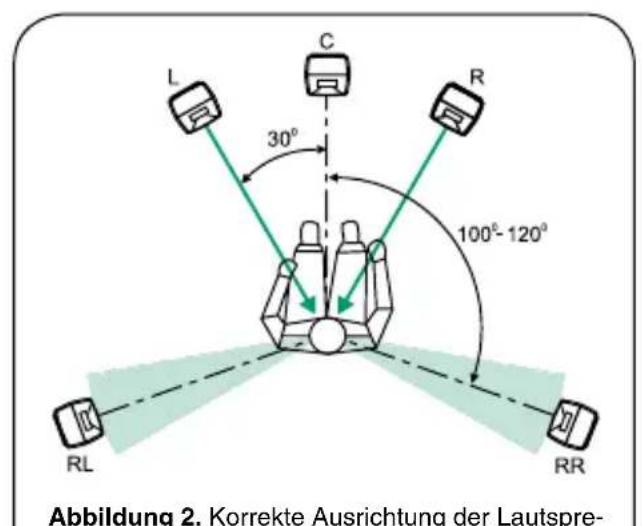

Die akustischen Achsen aller Laufsprecher sollen sich in Ohrhöhe am Hörplatz treffen (siehe Abbildungen 1 und 2). Die Hochkant-Aufstellung der Laufsprecher ist vorteilhaft, weil die bei liegender

Aufstellung auftretenden Auslösungen im Bereich der Übergangsfrequency vermieden werden.

Symmetrie beachten

Die Laufsprecher sollen symmetrisch und mit identischer Entfernung zur Hörposition platziert werden. Nach Möglichkeit sollen die Laufsprecher mit gleichchem Abstand zu einer gedachten, den Raum mittig durchneidenden Linie angeordnet werden.

Reflexionen minimieren

Akustische Reflexionen durch Gegenstände in der Nähe des Laufsprechers (Tischplatten, Schranke, Computermonitore) können unerwünschte Färbungen und eine unscharfe Ortung verursachen. Diese Auswirkungen setzen sich verringn, indem die Laufsprecher fern dieser Flächen platziert werden.

Mindestabstände

Die ausreichende Kuhlung des Verstärkers und das Funktionieren des Bassreflexkanals müssen sichergestellt sein, wenn der Laatsprecher in einem begrenzten Raum, beispelsweise in einem Möbelstück oder in einer Wandnische montiert wird.

Die Umgebung des Laufsprechers muss deshalb in Richtung des Hörraums offen sein. Der Mindestabstand zum Gehäuse soll hinteren, oben und seitlich mindestens 25mm betragen. Der an die rückwär-tig angeordnete Elektronik angrenzende Lufttraum muss entweder beluftet oder ausreichend groß sein, damit die Umgebungstemparatur 35^ nicht übersteigt.

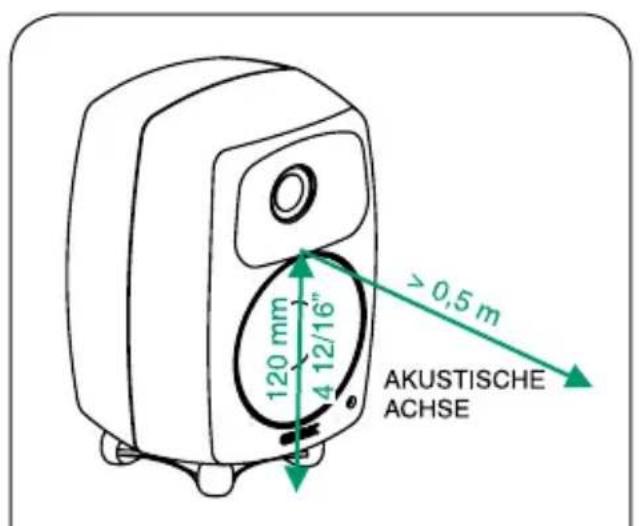

Abbildung 1. Lage der akustischen Achse

cher eines 5-Kanal-Systems

Tabelle 1: Filtereinstellungsvorschlage für entsprechliches akustisches Umfeld

Lautsprecherposition Desktop-Filter Bass Tilt-Filter
Reflexionsfreier Raum	OFF	OFF
Freistehend in gedämpftem Raum	OFF	OFF
Freistehend in halligem Raum	OFF	-2 dB
Wandnahe Positionierung	OFF	-6 dB
Im Nahfeld auf einer reflektierenden Fläche	ON (-4 dB @ 200 Hz)	-2 dB
In einer Ecke oder eingebaut in ein Möbelstück	OFF	-6 dB

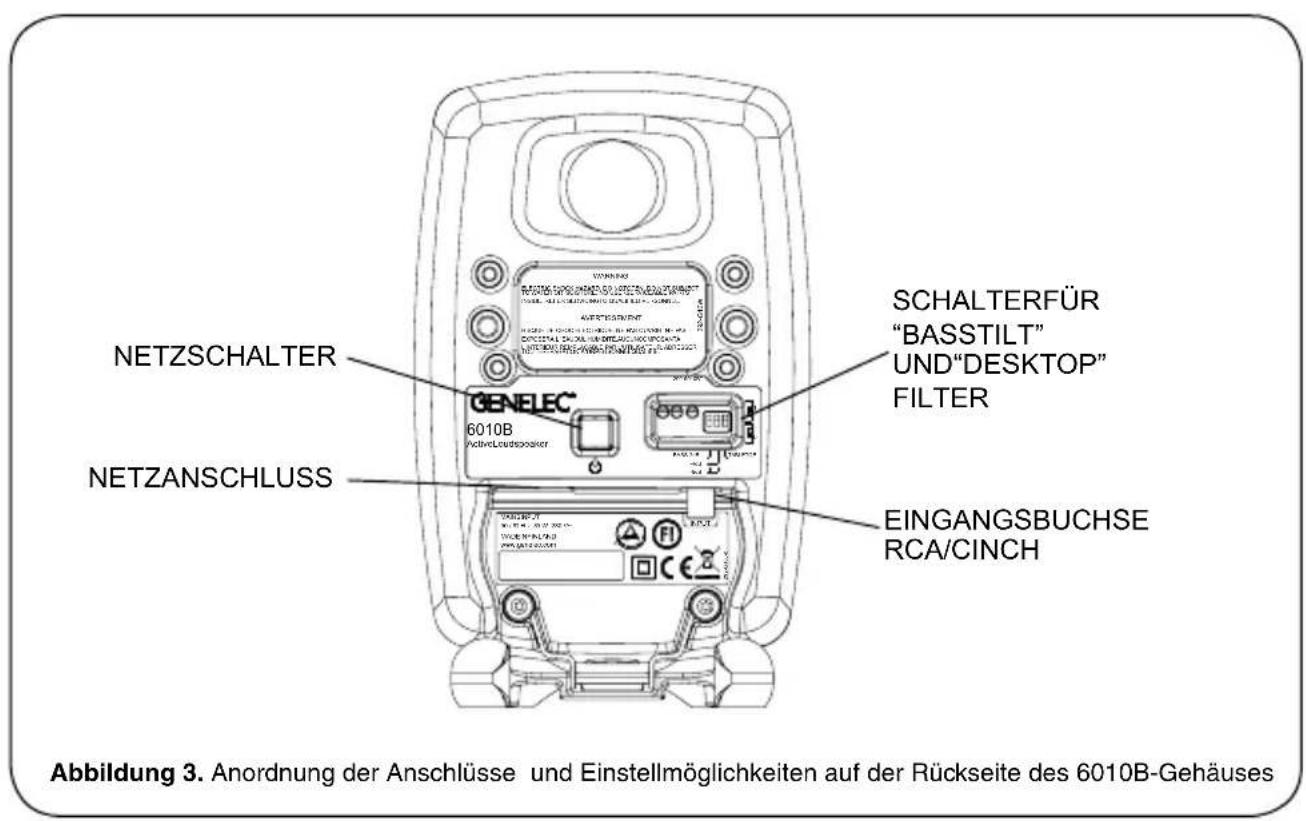

Anschlüsse

Verbinden Sie den Laufsprecher und Steckdose mit dem mitgelieferten Netzkabel. Vergewissern Sie sich vor dem Anschlieben, dass Laufsprecher und Signalquelle ausgeschaltet sind.

Der 6010B verfügt über einen unsymmetrischen RCA-Audioeingang mit einer Eingangsimpedanz von 10kOhm . Die mitgelieferten Audiokabel erlauben den Anschluss von Quellen mit 3,5mm Klinkenbuchse oder RCA-Buchsen. Geeignete Audioquellen sind beispisseweise Vorverträker, Computersoundkarten, portable Audiolayer und Surround-Receiver mit PRE OUT-Anschlüssen.

Als aktiver Laufsprecher verfügt der 6010B über eingebaute Endstufen. Es sind deshalb keine weiteren Leistungsveränder notwendig. Der 6010B darf keinesfalls mit dem Laufsprecherausgang von Endstufen, Vollveränderkern oder Receivern verbunden werden.

Sind alle Verbindungen hergestellt, kann den Laufsprecher eingeschaltet werden.

ISS™ Autostart-Function

Die signalgesteuerte Autostart-Funktion der Lautsprecher schaltet diese ein, sobald die Wiederga

be beginnt. Eine Stunde nachdem die Wiedergabe beendet ist, schalten sich die Laufsprecher automatisch ab und wechseln in den Stand by-Modus. Der Stromverbrauch im Stand by-Modus liegt unter 0,5 Watt. Die Laufsprecher starten automatisch und Schnell, sobald ein Eingangssignal von der Quelle festgestellt wird.

Einstellmöglichkeiten

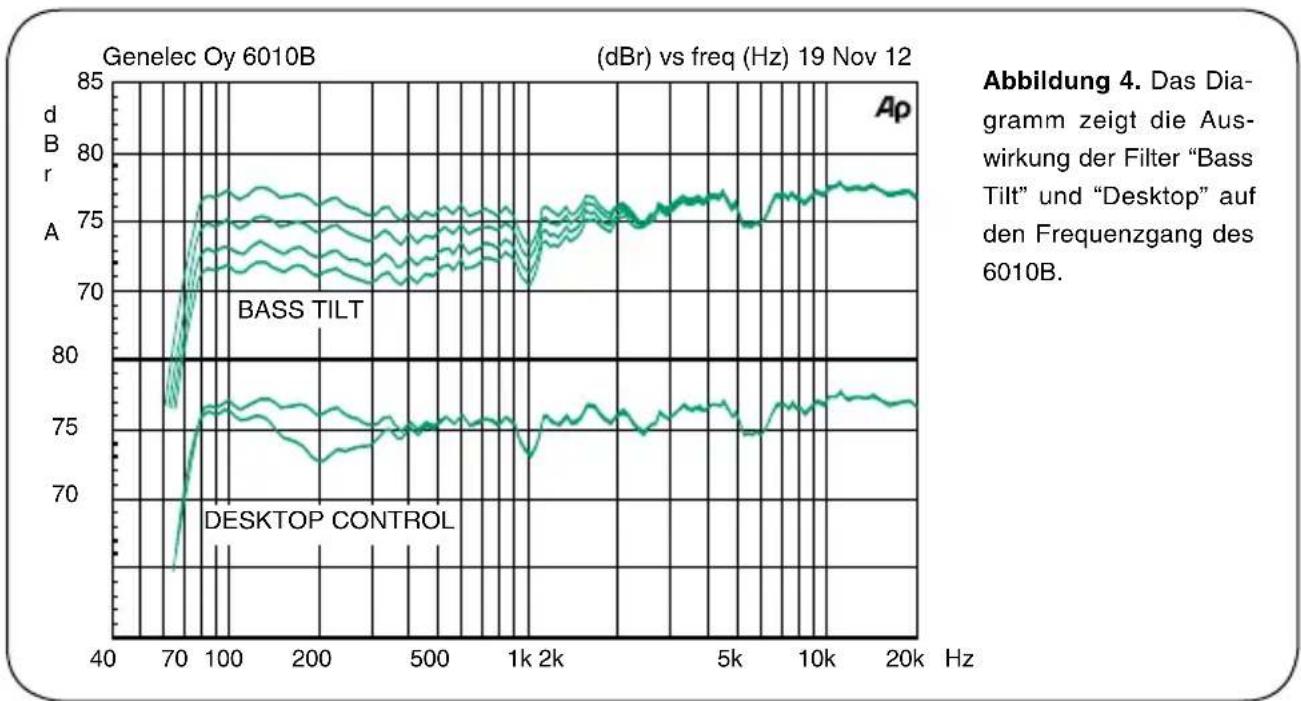

Der Frequenzgang des GENELEC 6010B lasst sich zur Anpassung an die akustische Umgebung mit den DIP-Schaltern an der Gehäuserückseite beeinflussen. Die Filterfunktionen sind „Bass Tilt" und „Desktop Control". Die Tabelle 1 zeigt typische Einstellungen für entsprechiche Positionen im Raum. Abbildung 4 zeigt die Wirkung der Einstellungen im reflexionsfreiern Raum. Ab Werk sind alle Schalter in der Position „OFF", die einen ebenen Frequenzgang in reflexionsarmen Räumen ergibt. Diese Einstellung ist einGreater Ausgangspunkt für Optimierungen. Die Beste Balance der Frequenzbereiche findet sich bei Messung oder Hörtest durch versuchsweises Aktivieren der verschiedene Einstellkombinationen.

Bass Tilt

Das „Bass-Tilt“-Filter erlaubt eine Abschwächung

der Basswiedergabe in drei Stufen. Diese wird üblicherweise notwendig, wenn der Laatsprecher nahe einer Wand oder einer anderen raumbegrenzenden Fläche aufgestellt wird. Die Absenkungsstufen sind -2 dB (Schalter 1 auf „ON“), -4 dB (Schalter 2 auf „ON“) und -6 dB (beide Schalter auf „ON“).

Desktop Control

Das „Desktop“-Filter (Schalter 3) aktiviert eine 4 dB-Absenkung der Bassfrequenzen um 200Hz . Diese Filter eignet sich zur Kompensation von Anhebungen, die durch die Nähe einer horizontalen Fläche (beispielsweise einer Tischplatte) verursacht werden.

Montage

Der 6010B bietet mehrere Befestigungsmöglichkeiten: Der Iso-PodTM (Isolation Positioner/DecouplerTM) ermöglicht die Neigung des Laufsprechers, um die akustische Achse korrekt auszurichten. Der mitgelieferte Wandhalter erlaubt die Wandaufhängung in zwei vertikalen Winkeln. Auf der Rückseite befindet sich ein nach unten gerichtetes 3 / 8 "Gewinde, das zu Standard-Mikrofonstativen und zu weiteren Zubehorartikeln passt. Ebenfalls auf der Rückseite angeordnet sind drei Paar Gewindebohrungen, die zu Halterungen von Omnipount®, VESA und SANUS passen. Eine vollständige Übersicht der verfügbaren Optionen ist im „Accessories-Catalogue" auf www.genelec.com oder beim Genelec-Handler erhältlich.

Instandhaltung

Innerhalb des 6010B befinden sich keine Bauteile, die vom Anwender gewartet werden können. Eine Instandsetzungarf nur von qualifiziertem Fachpersonal ausgeführrt werden.

Sicherheitsvorschriften

Der 6010B ist entsprechend internationalen Sicherheits-Standards konstruiert. Für einen sicheren Betrieb müssen die folgenden Warnhinweise beachtet werden:

• Instandsetzungen und Einstellungen dürfen nur von qualifiziertem Fachpersonal ausgeführten werden. Das Gehäusearf nicht geöffnet werden.
• Der 6010B davon nicht Wasser oder Verschmutzung ausgesetzt werden. Mit Flüssigkeit gefüllte Behältnisse wie Vasen sollen nicht nahe dem 6010B aufgestellt werden.
• Dieser Laufsprecher kann Pegel von über 85 dB erzeugen, die bleibende Hörschaden verursachen können.
  Die ungehinderte Luftbewegung an der Gehäuserückseite ist für die Kühlung notwendig. Deshalbarf Luftbewegung in der Umgebung des Gehäuses nicht eingeschränkt werden.
• Beachten Sie, dass die Verstärkerelektonik erst dann vollständig von der Stromversorgung getrennt ist, wenn das Stromversorgungskabel aus Steckdose oder Laatsprecher entfern wird.

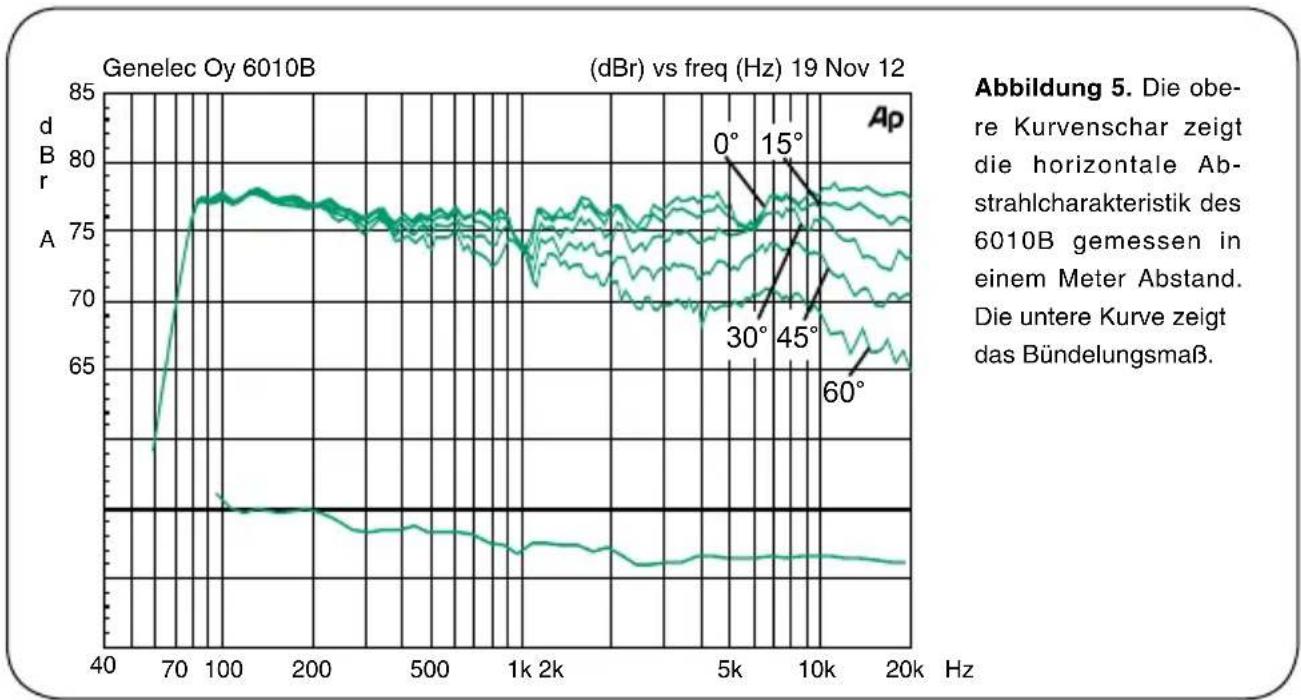

Garantie

Für these Produkt wird eine zweijährige Garantie auf Material- und Produktionsfehler gewährt. Wenden Sie sich an ihren Lieferanten bezüglich der Liefer- und Garantiebedingungen.
