KÄYTTÖOHJE 6010B GENELEC

GENELEC 6010B on pienikokainen, mutta erittäin suorituskykinen aktiivikaiutin. Se soveltu kot Studioihin, multimediauotantoon ja tietokoneiden audiojärestelmiin. Kaiutinkotelon on integroitu paatevahvistimet, saadettävan aktiivisen jakosuotimen ja kaiutinelementtien yikuormitussuojauspiirit. Uusi Minimum Diffraction Enclosure™ (MDE™)-kotelarkenne ja edelleen kehitetty Direcivity Control Waveguide™ (DCW™)-suunain takaavat tasapainosen toiston vaikeissakin akustisissa ympäristössä. Tarvittaessa 6010B:n bassotoistoa voidaan tukea Genelec 5040-subwooferilla.

Toimitussältö

Genelec 6010B-aktiivikaiuttimien mukana toimitetaan ripustin seinaan kiinnittamista varten, virtajohto ja signaalikaapelit, joilla kaiutin voidaan kytkeä joko RCA-tai 3.5mm jakkiliittimeen. Lisaksi kaiuttimen mukana toimitetaan kayttöohje ja pika-asennusopas.

Tarkastettuasi pakkauksen sisallön, sijoita kaiutin paikoilleen.

Kaiuttimien sijoitus

Kohdista kuuntelupisteeseen

Suuntaa kaiuttimet kuuntelualueen keskipisteeseen paan korkeudelle. Suuntaus on tehty oikein, kun kaikkien kaiuttimien akustiset aktselit (kuva 1) leikkaavat kuuntelupisteessä. Kaiuttimet kannattaa sijoittaa pystyasentoon, mikä minimoi vaihevirheet jakotaajuudella.

Sijoita symmetrisesti

Sijoita kaiuttimet samalle etaisyydelle kuuntelupisteestä ja mahdollisimman symmetrisesti sekä toistensa,etta huoneen rajapintojen suhteen. Tama toteutuu, kun kuuntelupiste on huoneen keskilinjalla ja kaiuttimet sijoitetaan symmetrisesti keskilinjan suhteen.

Minimo heijastukset

Kaiuttimen lahella sijaitsevista esineistä ja pinnoista tulevat akustiset heijastukset voivat aiheuttaa toiston varittymista ja sumentaa aänikuvaa. Täm kannattaa ottaa huomioon kaiuttimia sijoitettaessa ja mahdollisuksien mukaan siirtäa heijastuksia aiheuttavat tiokoneen naytö, kaapit tms. pois kaiuttimien laheltä ja sijoittaa kaiuttimet niin, etta ne ovat kauempana jälelle jävästä heijastuksia aiheuttavista pinnoista.

Vahimmäsetäisyydet

Vahvistimien jäähydyksen ja refleksiputken toiminnan takaamiseksi pitäa kaiuttimien taakse, sivuille ja paälle jääda kuunteluhuoneeseen avautuva, vähintäan 2,5 senttimetrin vapaatila. Kaiutinta ei saa käytä tilassa, jonka lampötila on yli 35^ C.

Pöytäjalusta ja kiinnitysmahdollisuudet

Kaiuttimien mukana toimitettava Isolation Positioner/DecouplerTM (Iso-PodTM) -jalusta mahdollistaa kaiuttimen kallistamisen yla- tai alaviistoon.

Kaiuttimen mukana toimitettava seinaripustimen avulla kaiutin voidaan kiinnittaa seinaan kahteen eri kulmaan vaaka-tai pystyasentoon.6010B on lisaksi varustetu Omnount®, VESA- ja Sanus-yhteen

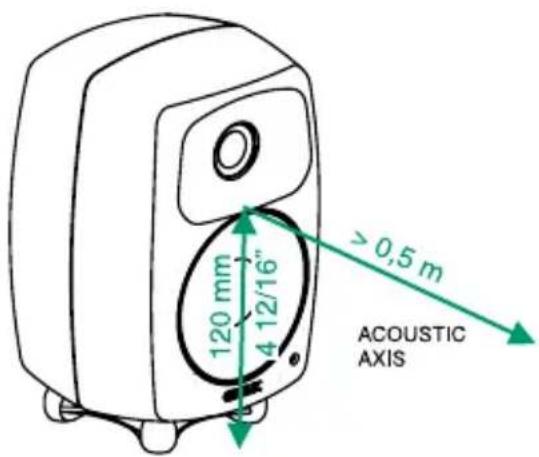

Kuva 1. Akustisen aktelin sijainti.

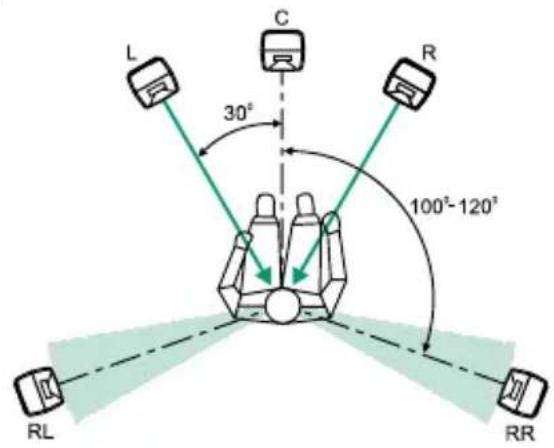

Kuva 2. Oikea kaiuttimien sijoittelu viisikanavaisessa surround-jarkestelmassa.

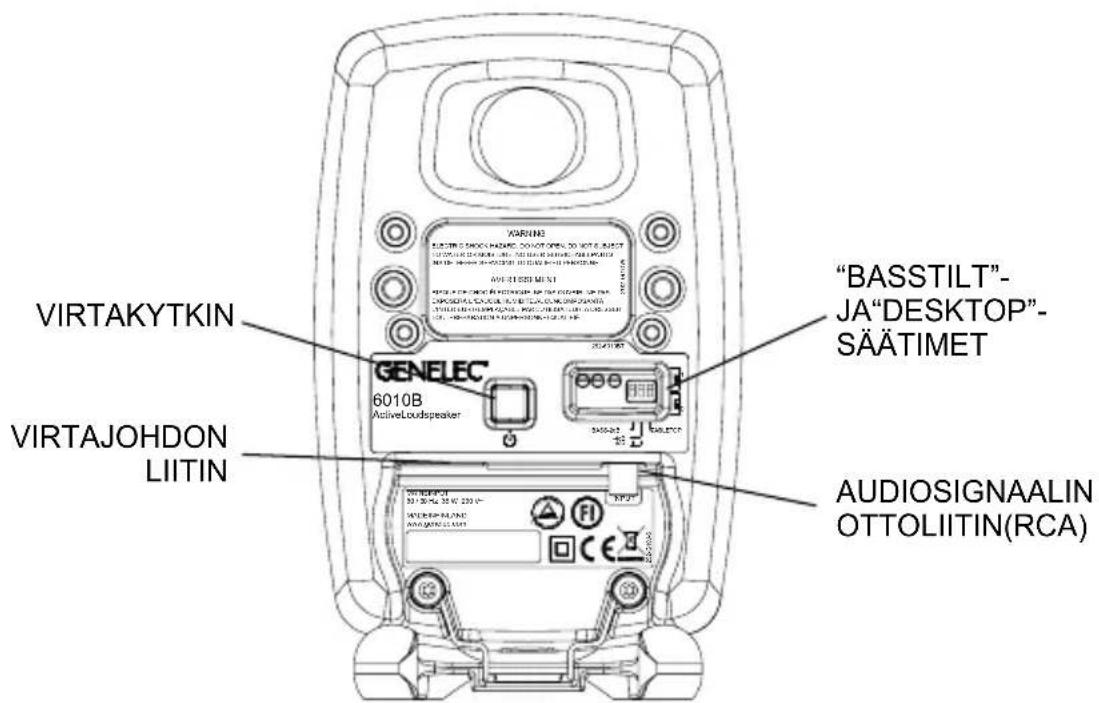

Kuva 3. 6010B:n liitannat ja saatimet.

Taulukko 1: Suositeltavat taajuusvastesäätimien (tone control) asetukset kaiuttimien sijoituksen mukaan

Kaiuttimien sijoitus Desktop Bass Tilt
Kaiuttomassa tilassa	OFF	OFF
Kaukana seinistä vaimennetussa tilassa	OFF	OFF
Kaukana seinistä kaikuvassa tilassa	OFF	-2 dB
Lähellä seinää	OFF	-6 dB
Pöytätason tai muun heijastavan pinnan päällä	ON (-4 dB @ 200 Hz)	-2 dB
Nurkassa	OFF	-6 dB

sopivilla kierteytyksillä ja 3/8" UNC-mutterikierteellä, jolla kaiutin voidaan kiinnittäa mikrofonitelineeseen.

Liitannat

Ennen kuin teet mitaën kytkentojä, varmista, etta kaikista laitteista on kytketty virta pois. Audiosignaalia varten kaiuttimissa on 10 kOhm:in RCA-liitin. Kaiuttimen mukana toimitettavien signaaljohtoen avulla se voidaan kytkeä 3,5 mm plugilittimeen tai RCA-liittimeen.

Genelec 6010B-aktiivikaiuttimet saa kytkea ainoastaan linjatasoista signaalia antavaan aani-lahteeseen, ei milloinkaan paatevahvistimen tai integroidun vahvistimen kaiutinliittimiin. Sopivia aanilahteita ovat esimerkiki si tietokoneen aunikortti, etuvahvistin, kannettava CD/MP3-soitin, kotiteatterivahvistimen PRE OUT-liitannat.

Kytke virta paallee vasta kun kaikki liitannat on tehty.

Automaattinen virrankytkentä (ISSTM Autostart)

Kaiuttimessa on signaalin tunnistava automaattinen virrankytkentä, joka kytkee ne toimintaan heti kun

kaiuttimeen tulee aanisignaali. Vastaavasti kaiutin menee automaattisesti valmiustilaan, kun signaalin paattymisestä on kulunut sunti. Valmiustilassa kaiuttimien tehonkulutus on alle 0,5 W.

Virtakytkin ja säätimet

6010B:n virtakytkin on sijoitettu kaiuttimen takapaneeliin. Kytke virta pois aina kun kaiutinta ei kaytetä.

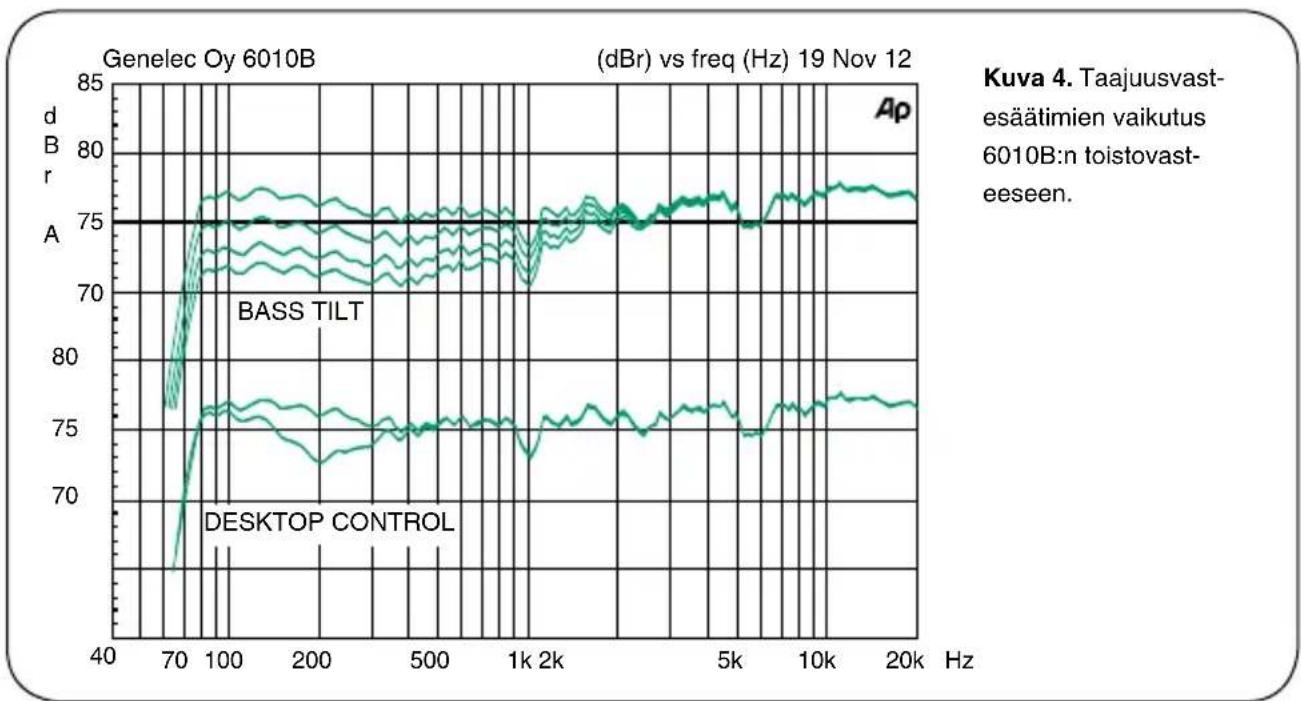

6010B:n taajuusvastetta voidaan muokata kuuntelutilan akustisista omniaisuksista ja kaiuttimien sijoituksesta johtuvien toistovirheiden kompensoimiseksi. Saat o tehdaa n kaiuttimen takapaneelissa olevien "bass tilt"- ja "desktop"-kytkimien avulla. Kaikki saadot asetetaan tehtaalla asentoon "OFF", mik a antaa tasaisen taajuusvasteen kaiuttomassa tilassa. Saatoen vaikutus toistovasteeseen on esitetty kuvassa 4.

Suosittelemme akustisen mittausjarvestelman (esim. WinMLS) käyttoa kaiuttimien säätamisessä. Ellei tällaista ole käytettavissä, saatö voidaan tehdä myos korvakuulolta sopivia testiänitteja -signaaleja hyväskäyttaen. Taulukko 1 sisältaa muutamia suuntaa antavia sātöesimerkkeja. Kaiuttimien sijotus ja akustinen ympäristo vaikuttaa ratkaisevasti saatotarpeeseen, joten saatöön Kannattaa ryhtya

vasta kun kuuntelutilan järjestys on staat lopulli seen muotoonsa.

Bass tilt

Bass tilt-saadon avulla voidaan vaimenta a kaiutimen toistoa 2kHz n alapuolella. Tama on usein tarpeen, kun kaiutin sijoitetaan lahelle seinaa tai muuta rajapintaa. Vaimennustasoja on kolme: -2 dB (kytkin 1 "ON"), -4 dB (kytkin 2 "ON") ja -6 dB (kytkimet 1 ja 2 "ON").

Desktop

Desktop-saatö (kytkin 3) aktivi 4 dB:n vaimennuksen 200Hz n kohdalle kompensoimaan poytatason tai muun kaiuttimen ja kuuntelijan valissaisjitsevan vaakasuoran tason aiheuttaman korostuman.

Turvallisuusohjeita

Genelec-aktiivikaiuttimet on suunnitelu ja valmistetu tayttamaan kansainvaliset turvallisuusnormit. Virheellisestä käytostä saattaa kutenkin seurata vaaratilanne, joten seuraavia ohjeita on aina noudatettava:

• Laitetta ei saa asettaa altiiksi kosteudelle tai roiskevedelle. Se on tarkoitettu kaytettavaksi ainoastaan kuivassa huonetilassa.
  Huolto- ja korjaustoimia saa suorittaa vain valmistajan valtuuttama huoltohenkilosto.
• Alä avaa kaiutinkoteloa tai irrota laitteesta mitään osia.
  Huomaa, etta vahvistin ei ole taysin jannitteeton ellei virtajohtoa ole irrotettu pistokkeesta.

VAROITUS!

Genelec 6010B-aktiivikaiuttimet pystyvat tuottamaan yli 85 desibelin aennpaineen, mikä voi aiheuttaa pysyvän kuulovaurion.

Huolto

Kaikki huolto- ja korjaustoimet on annettava valmistajan tai valmistajan valtuuttaman huoltohenkiloston suoritettaviki. Alä avaa laitetta itse.

Takuu

Genelec Oy antaa tuotteilleen kahden vuoden takuun OSTOPAivastukien. Takuu kattaa valmistusvirheet ja materiaaliviat.

TeKNiseT TleDoT
Alarajataajuus, -3 dB: < 73 Hz	-
Ylärajataajuus, -3 dB: > 21 kHz	-
Taajuusvaste vapaakentässä (± 2.5 dB): 74 Hz-18 kHz
Hetkellinen maksimiänenpaine mitattuna sinisignaalilla puoliavaruuteen. Keskiarvo taajuusalueella 100 Hz...3 kHz: @ 1 m ≥ 93 dB SPL @ 0,5 m ≥ 99 dB SPL
Suurin jatkuva (RMS) änenpaine IEC-painotetulla kohinalla mitattuna (element-tien suojapiirin rajoittama) @ 1 m:	≥ 91 dB SPL
Kaiutinparin tuottama änenpaineen huippuarvo (peak) musikkimateriaiallila 1 metrin mittausetäisyddellä:	≥ 102 dB
Akustinen pohjakohinataso 1 m:n etäisyddellä:	≤ 5 dBA
Harmoninen särö 80 dB 1 m mittau-sakseliila: Taajuus: 70...400 Hz < 3 % >400 Hz	< 0.5 %
Kaiutinelementit: Basso 76 mm (3") cartio Diskantti 19 mm (3/4") metallikalotti
Paino: 1.4 kg (3.1 lb)
Mitat: Korkeus 195 mm (71/16") (mukaanlukien Iso-PodTM põytäjalusta) Korkeus 181 mm (7/8") (ilman Iso-PodTM põytäjalustaa) Leveys 121 mm (4/4") Syvyys 114 mm (4/2")

JAKosUoDIN Audiosignaalin ottolitin: RCA naaras, 10 kOhm
Tarvittava signaalitasso 90 dB SPL äänenpaineen tuottamiseen 1 m:n mittausetäisyydellä:	-6 dBu herkkyssäädön maksimi- asetuksella
Herkkyssäätimen vaikutus (vaimennus maksimiänenpaineesta):	-12 dB
Desktop-säädön vaikutus: 0	... -4 dB @ 200 Hz
Jakotaajuus:	3.0 kHz
Bass tilt-säädön vaikutus (2 dB:n portain): 0	... -6 dB @ 100 Hz
Säätimien 'CAL' asento: Kaikki tajuusvastesäätimet asennossa "off" ja äänenvoimakkuuden säätimet maksimiasennossa.

VAHvIsTIN
Bassovahvistimen teho 8 Ohminkuormalla:	12 W
Diskanttivahvistimen teho 8 Ohminkuormalla:	12 W
Kaiutinelementtien suojauselektronikka rajoittaa vahvistimienjatkuvaa tehoa
Vahvistimien särö nimellistehollaTHD + N:	<0.08%
Käytöjannite:	230 V
Sallittu jännitteen vaihtelu:	±10%
Tehonkulutus:Valmiustilassa	<0,5 W
Ilman kuormaa	5 W
Maksimikuormalla	35 W
