BEDIENUNGSANLEITUNG 6010A GENELEC
Betriebsanleitung 8-13
Der aktive Genelec 6010A ist ein extrem kompakt gebauter Zweiweg-Laatsprecher für Heimkino- und professionelle Multimediaanwendungen. Als aktiver Laatsprecher enthalt der 6010A darüber den Laatsprecherchassis auch Endstufen, aktive Frequenzweiche und Schutzschaltungen. Das MDE™ Laatsprechergehause (Minimum Diffraction Enclosure™) besteht aus Aluminium-Druckguss. Seine gerundeten Gehäusekanten reduzieren Beugungseffekte. Zusammen mit der DCW™-Schallführung (Directivity Control Waveguide™) sichert these Design eine exzellente Balance des Frequenz-Spektrums in schwieriger akustischer Umgebung. Bei Bedarf kann die Tiefenwiedergabe des 6010A mit Hilfe des GENELEC-Subwoofoers 5040A erweitert werden.
Lieferumfang
Jeder 6010A wird mit Wandhalter, Netzkabel, Kabel mit 3,5mm-Stecker und zwei RCA-Steckern, Kabel mit beidseitig RCA-Steckern, Betriebsanleitung und Kurzanleitung ausgeliefert. Stellen Sie den Lautsprecher nach dem Auspacken an die gewünschte Position.
Aufstellungsempfehlung
Lautsprecher austrichen

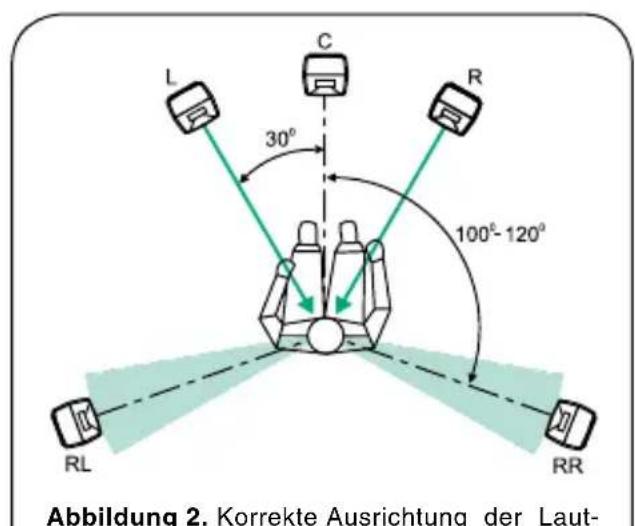

Die akustischen Achsen aller Laufsprecher sollen sich in Ohrhche am Hörplatz treffen (siehe Abbildungen 1 und 2). Die Hochkant-Aufstellung der Laufsprecher ist vorteilhaf, weil die bei liegender
Aufstellung auftretenden Auslösungen im Bereich der Übergangsfrequency vermieden werden.
Symmetrie beachten
Die Laufsprecher sollen symmetrisch und mit identischer Entfernung zur Hörposition platziert werden. Nach Möglichkeit sollen die Laufsprecher mit gleichchem Abstand zu einer gedachten, den Raum mittig durchneidenden Linie angeordnet werden.
Reflexionen minimieren
Akustische Reflexionen durch Gegenstände in der Nähe des Laufsprechers (Tischplatten, Schranke, Computermonitore) können unerwünschte Färbungen und eine unscharfe Ortung verursachen. Diese Auswirkungen lessen sich verringern, indem die Laufsprecher fern dieser Flächen platziert werden.
Mindestabstände
Die ausreichende Kuhlung des Verstärkers und das Funktionieren des Bassreflexkanals müssen sichergestellt sein, wenn der Laatsprecher in einem begrenzten Raum, beispiselsweise in einem Möbelstück oder in einer Wandnische montiert wird.
Die Umgebung des Laufsprechers muss deshalb in Richtung des Hörraums offen sein. Der Mindestabstand zum Gehäuse soll hinten, oben und seitlich mindestens 25mm betragen. Der an die rückwär-tig angeordnete Elektronik angrenzende Lufttraum muss entweder beluftet oder ausreichend große sein, damit die Umgebungstemparatur 35^ nicht übersteigt.
Abbildung 1. Lage der akustischen Achse
sprecher eines 5-Kanal-Systems
Tabelle 1: Filtereinstellungsvorschlage für entsprechliches akustisches Umfeld
| Lautsprecherposition Desktop-Filter Bass Tilt-Filter | ||
| Reflexionsfreier Raum | OFF | OFF |
| Freistehend in gedämpftem Raum | OFF | OFF |
| Freistehend in halligem Raum | OFF | -2 dB |
| Wandnahe Positionierung | OFF | -6 dB |
| Im Nahfeld auf einer reflektierenden Fläche | ON (-4 dB @ 200 Hz) | -2 dB |
| In einer Ecke oder eingebaut in ein Möbelstück | OFF | -6 dB |
Anschlüsse
Verbinden Sie den Lautsprecher und Steckdose mit dem mitgelieferten Netzkabel. Vergewissern Sie sich vor dem Anschlieben, dass Lautsprecher und Signalquelle ausgeschaltet sind.
Der 6010A verfügbar über einen unsymmetrischen RCA-Audioeingang mit einer Eingangsimpedanz von 10kOhm . Die mitgelieferten Audiokabel erlauben den Anschluss von Quellen mit 3,5mm Klinkenbuchse oder RCA-Buchsen. Geeignete Audioquellen sind beispelssweise Vorversteller, Computersoundkarten, portable Audioplayer und Surround-Receiver mit „PRE OUT“-Anschlüssen.
Als aktiver Laufsprecher verfügt der 6010A über eingebaute Endstufen. Es sind deshalb keine weiteren Leistungsveränder notwendig. Der 6010Aarf keinesfalls mit dem Laufsprecherausgang von Endstufen, Vollveränderkern oder Receivern verbunden werden.
Sind alle Verbindungen hergestellt, kann der Laatsprecher eingeschaltet werden.
Einstellmöglichkeiten
Die Anpassung der Eingangsempfindlichkeit des 6010A an die Signalquelle kann mit Hilfe eines
Schraubendrehers an dem „LEVEL“-Regler auf der Gehäuserückseite vorgenommen werden.

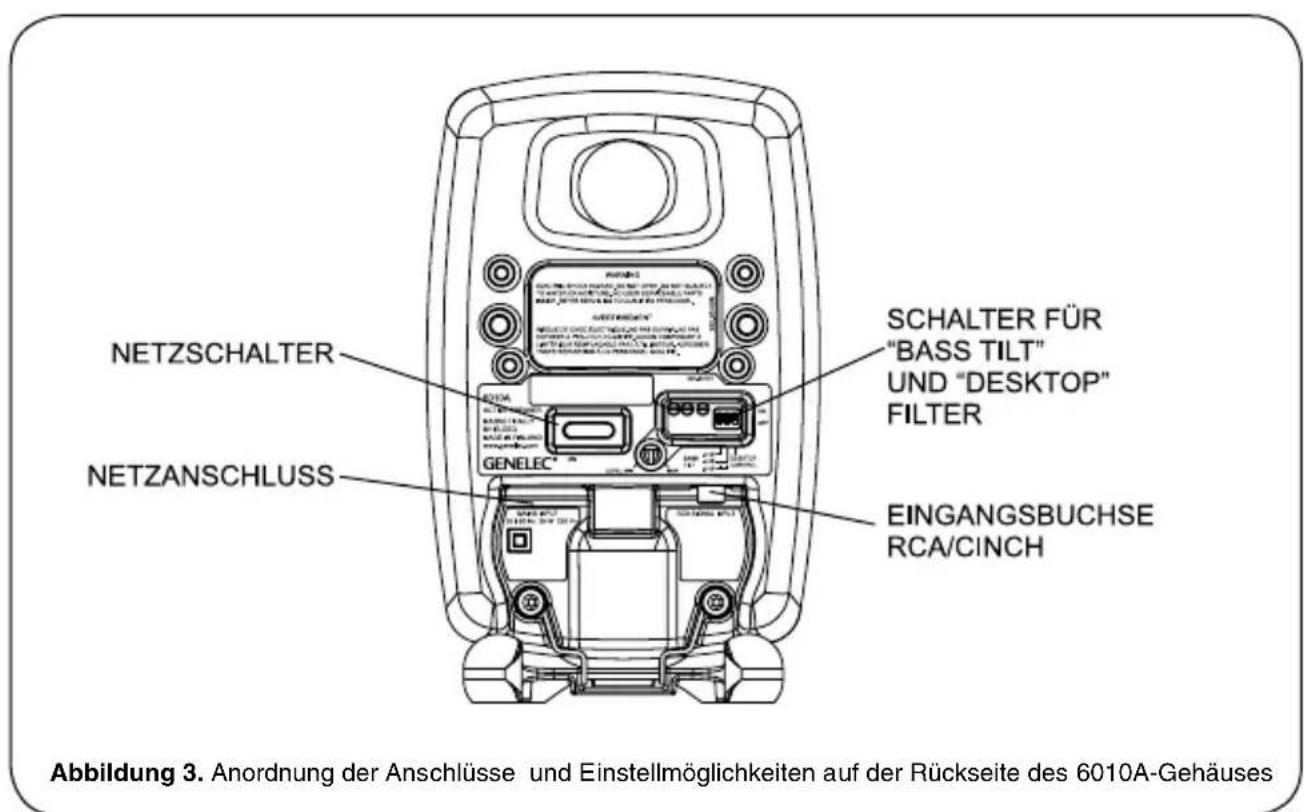

Der Frequenzgang des GENELEC 6010A lassst sich zur Anpassung an die akustische Umgebung mit den DIP-Schaltern an der Gehäuserückseite beeinflussen. Die Filterfunktionen sind „Bass Tilt" und „Desktop Control". Die Tabelle 1 zeigt typische Einstellungen für unterschiedliche Positionen im Raum. Abbildung 4 zeigt die Wirkung der Einstellungen im reflexionsfreiern Raum. Ab Werk sind alle Schalter in der Position „OFF", die einen ebenen Frequenzgang in reflexionsarmen Räumen ergibt. Diese Einstellung ist einGreater Ausgangspunkt für Optimierungen. Die Beste Balance der Frequenzbereiche findet sich bei Messung oder Hörtest durch versuchsweises Aktivieren der verschiedene Einstellkombinationsen.
Bass Tilt
Das „Bass-Tilt“-Filter erlaubt eine Abschwachung der Basswiedergabe in drei Stufen. Diese wird üblicherweise notwendig, wenn der Laatsprecher nahe einer Wand oder einer anderen raumbegrenzenden Fläche aufgestellt wird. Die Absenkungsstufen sind -2 dB (Schalter 1 auf „ON“), -4 dB (Schalter 2 auf „ON“) und -6 dB (beige Schalter auf „ON“).
Desktop Control
Das „Desktop“-Filter (Schalter 3) aktiviert eine 4 dB-Absenkung der Bassfrequenzen um 200Hz. Diese Filter eignet sich zur Kompensation von Anhebungen, die durch die Nähe einer horizontalen Fläche (beispielsweise einer Tischplatte) verursicht werden.
Montage
Der 6010A betet mehrere Befestigungsmöglichkeiten: Der Iso-PodTM (Isolation Positioner/DecouplerTM) erfolgt die Neigung des Laufsprechers, um die akustische Achse korrekt auszurichten. Der mitgelieferte Wandhalter erlaubt die Wandaufhängung in zwei vertikalen Winkeln. Auf der Rückseite befindet sich ein nach unten gerichtetes 3 / 8 "Gewinde, das zu Standard-Mikrofonstativen und zu weiteren Zubehorartikeln passst. Ebenfalls auf der Rückseite angeordnet sind drei Paar Gewindebohrungen, die zu Halterungen von Omnount®, VESA und SANUS passen. Eine vollständige Übersicht der verfügbaren Optionen ist im „Accessories-Catalogue" auf www. genelec.com oder beim Genelec-Handler erhält.
Instandhaltung
Innerhalb des 6010A befinden sich keine Bauteile, die vom Anwender gewartet werden können. Eine Instandsetzungarf nur von qualifiziertem Fachpersonal ausgeführrt werden.
Sicherheitsvorschriften
Der 6010A ist entsprechend internationalen Sicherheits-Standards konstruiert. Für einen sicheren Betrieb müssen die folgenden Warnhinweise beachtet werden:
Instandsetzungen und Einstellungen)durfen nur von qualifiziertem Fachpersonal ausgeführrt werden. Das Gehäuse darf nicht geöffnet werden.
Der 6010Aarf nicht Wasser oder
Verschmutzung ausgesetzt werden. Mit Flüssigkeit gefüllte Behältnisse wie Vasen sollen nicht nahe dem 6010A aufgestellt werden.
Dieser Laatsprecher kann Pegel von über 85 dB erzeugen, die bleibende Hörschaden verursachen können.
Die ungehinderte Luftbewegung an der Gehäuserückseite ist für die Kühlung notwendig. Deshalb darf Luftbewegung in der Umgebung des Gehäuses nicht eingeschränkt werden.
Beachten Sie, dass die Verstärkerelektonik erst dann vollständig von der Stromversorgung getrennt ist, wenn das Stromversorgungskabel aus Steckdose oder Laatsprecher entfernt wurde.
Garantie
Für diese Produkt wird eine zweijährige Garantie auf Material- und Produktionsfehler gewährt. Wenden Sie sich an ihren Lieferanten bezüglich der Liefer- und Garantiebedingungen.
