BRUKSANVISNING 6010A GENELEC
Genelec 6010A ar en (bi-ampad,) ytterst kompakt 2-vags, aktiv högtalare (med separata slutsteg for varje element) som har designats for hemmabio- och professionella multimediatillampningar. Det ar en aktiv högtalare med högtalarelement, effektforstärkare (slutsteg), aktiv delningsfilter och skyddskretsar. Den speciella MDETM (Minimum Diffraction EnclosureTM) -ladan ar tillverkad av formgjuten aluminium som har formats for att minimera diffractionsfenomen.
Tillsammans med den avancerade Direcivity Control Waveguide™ (DCWTM) kanenna design skapa en mycket jänn och balanserad frekvensgang, även i svåra akustiska miljoer. När det behövs kan man komplettera 6010A:s basætergivning med hjälp av en Genelec 5040A subbas.
Förpackningens innehåll
Varje 6010A levereras med en vigghallare, en natsladd, en anslutningskabel; tele till RCA, en RCA till RCA,enna bruksanvisning och en snabbstartsguide.
Efter uppackningen borb Hogtalaren placeras i onskad lyssningsposition.
Rikta högtalarna korrekt
Placera alltid högtilarna sa att skärningspunkten for deras akustiska axlar hamnar i öronhöjd vid lyssningsplatsen (se fig 1 och 2). Placera högtilarna vertikalt for att minimera akustiska utsläckningseffekter vid högtilarens brytfrekvens.
Tänk på symmetrin
Kontrolera att högtalarna placerats symmetriskt och på samma avstand frän lyssningspositionen. Om möjlgit, placera systemet sa att lyssningspositionen ar belägen på rummets centrumlinje och sa att högtalarna befinner sig på samma avstand frän denna.
Minimera reflektioner
Akustiska reflektioner fran foremål nara högtalarna, som till exempl pestord, skap, datorskarmar etc, kan skapa oönskade fargningar och luddighet i ljudbilden. Dessa reflektioner kan minimeras genom att man undviker att placera högtalarna i narheten av sādana foremål.
Sakerhetsavstand
Man maste sakerstalla kylning av forstarkaren och Funktionen hos basreflexporten om hegtalarna placeras i etr langt utrymme som till exempel i ett skap eller infallda i vaggen. Det maste alltid finnas ett fritt utrymme om minst 2,5 cm pa hegtalarens alla sider (undersidan undantagen); alltsa ovenfor, bakom och pa bada sider om hegtalaren.
Utrymmet narmast forstarkaren maste endera vara val ventilerat eller tillrackligt stort for att inte den omgivande temperaturen ske overstiga 35 grader Celsius
Anslutningar
Anslut högtalaren till nätet med den medfoljande natsladden. Kontrollera Först att högtalaren och signalkällan ar avständga.

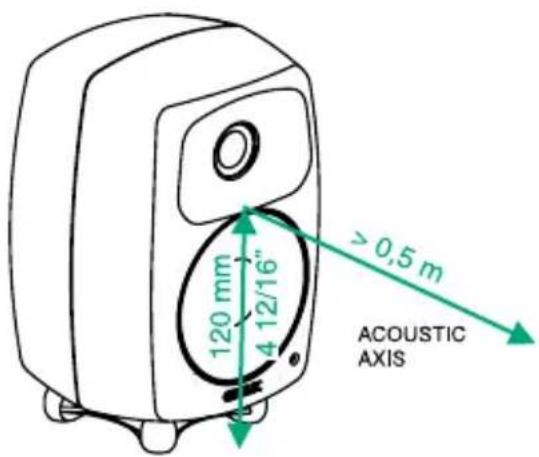

Figur 1: Bestamning av den akustiska axeln.

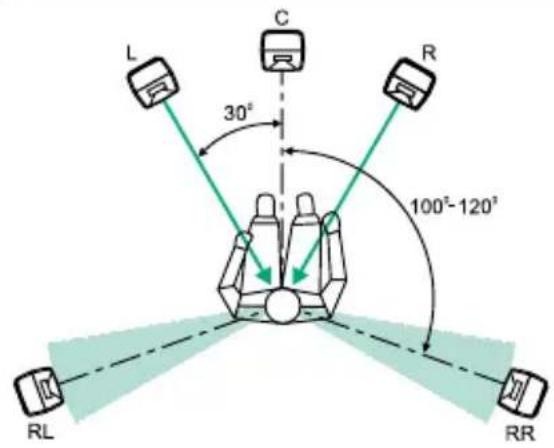

Figur 2: Korrekt placering av högtalarna i ett 5-kanalssystem.

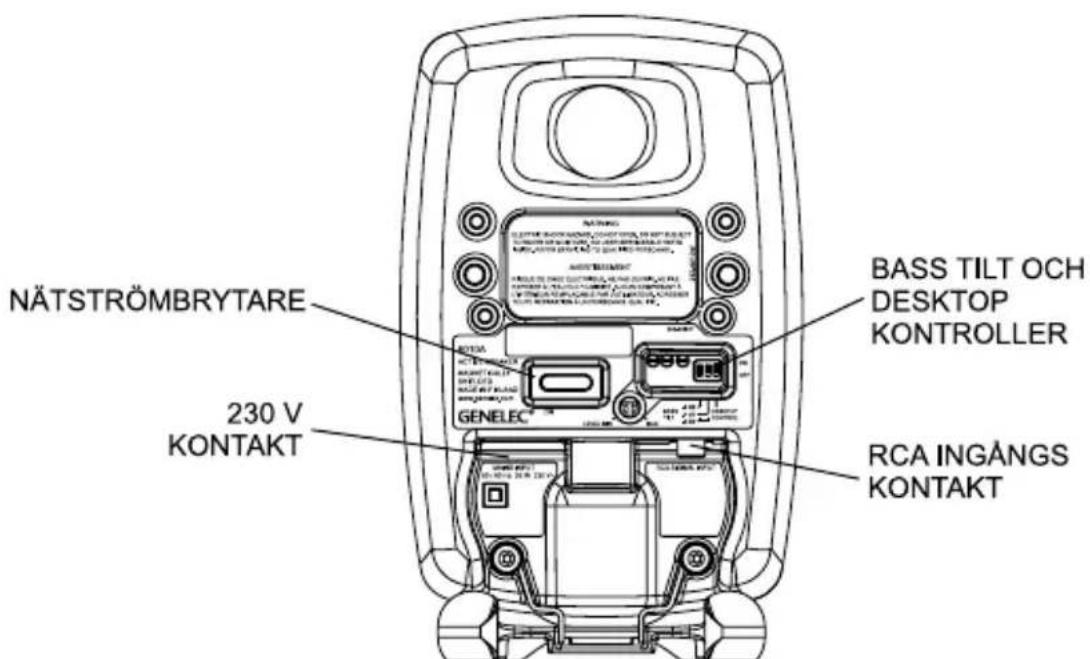

Figur 3: Kontrollernas och anslutningarnas placering pà 6010A:s baksidespanel.
Tabell 1: Lämpliga tonkontrollinställningar für olika akustiska miljoer
| Högtalarens placering i rummet Desktop Bass Tilt | ||
| Ekofritt rum | OFF OFF | |
| Fritt placerad i)dämpat rum | OFF OFF | |
| Fritt placerad i rum med afterklang | OFF -2 dB | |
| Nära vagg | OFF -6 dB | |
| Närfält på en reflekterande yta | ON (-4 dB @ 200 Hz) -2 dB | |
| I ett hörn eller i ett skåp | OFF -6 dB |
6010A har en obalanserad 10 kiloohms RCA-ludingang.
Med hjälp av de medfoljande kablarna kan den anslutas till en signalkälla med endera 3,5 mm telejack eller RCA- (phono-) kontakter. Lämpiga signalkällor ar forforstärkare, ljudkort till datorer, barbara ljud spelare (DAT-ller hardskibaserade), Pre Oututgangen pa en hemmabioanlaggning etc.
Eftersom 6010A ar en aktiv högtalare, och därfor har en inbyggd forstarkare, behövs ingen extern forstarkare. Den fär aldrig anslutas till högtalarutgangen pa en effektforstarkare, en integrerad forstarkare erler reciever. Sā snart anslutningen gjorts kan man koppla pa högtalarna.
Kontroller
Ingångskänsligeheten hos 6010A kan anpassas till nivän på signalkällan genom att man justerar Leveltrimpolen på högtalarens baksida med hjälp av en skruvmejsel.
Frekvensætergivningen hos Genelec 6010A kan anpassas till den akustiska miljö, som den ska användas i, med hjälp av tonomkopplarna på baksidespanelen.

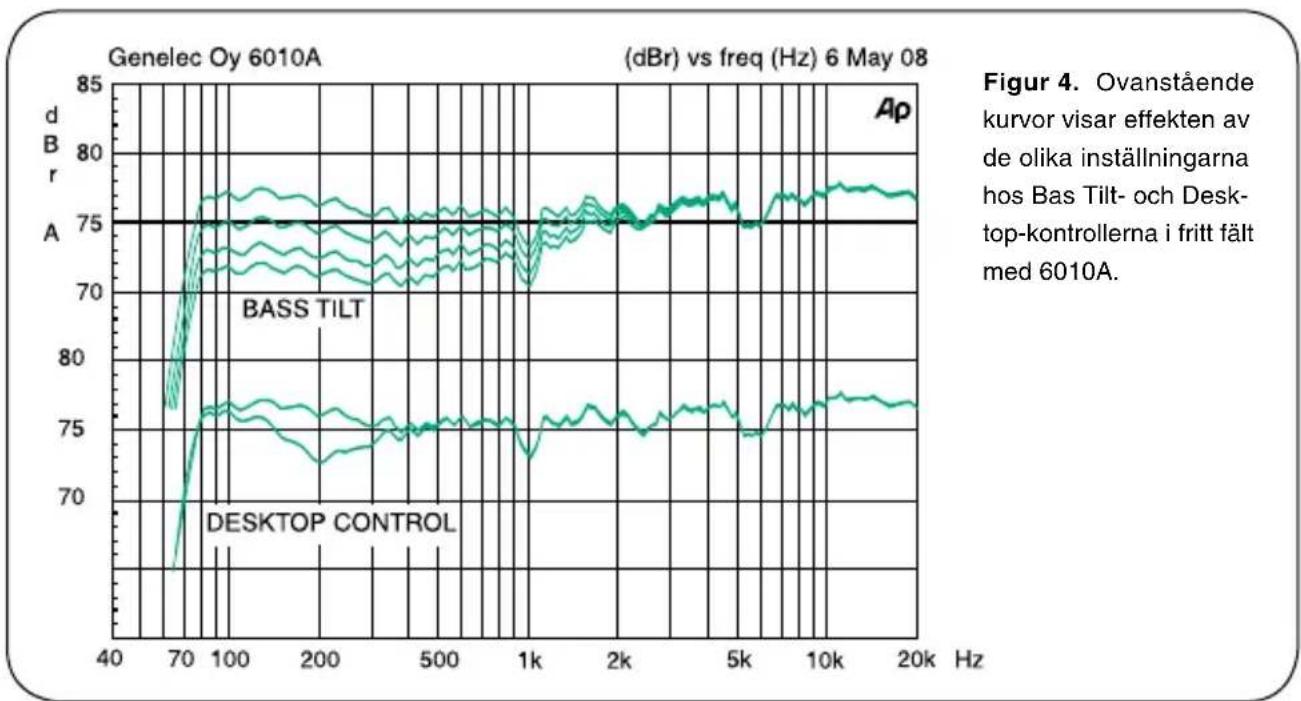

Dessa kontroller ar Bass Tilt och Desktop Control. Tabell 1 visar nagra typiska inställninger for olica situationer. Figur 4 visar effekten av dessa inställninger i ett ekofritt rum.
Fabriksinställingen hos alla dess tonkontroller ar Off for att ge en rak grundkurva i en matsituation. Borja alla justeringar i detta lage. Mat, ell er lyssna, systematiskt samtidigt som ni gär igenom de oika inställingarna for att komma fram till den basta balansen på ljudkurvan.
Bass Tilt
Bass Tilt-kontrollen erbjuder tre olika dampnivær hos högtalaren, ofta användbart nar högtalaren placeras nara en vagg eller liknande.
Dämpniväerna -2 dB (switch 1 ON), -4 dB (switch 2 ON) och -6 dB (bada switcharna ON).
Desktop Control
Desktop-lagfrekvenskontrollen (switch 3) dampar basfrekvensen vid 200Hz med 4 dB. Denna fonction ar till for att kompersera for den hojning som ofta sker i detta register nar ett (skriv-) bord aller en liknande yta befinner sig mellan lyssnaren och hogtalaren.
Monteringsalternativ
6010A erbjuder flera olika monteringsalternativ: Iso-PodenTM (Isolation Positioner/DecouplerTM), det vibrationsisolerande bordssstativet gör det möjigt att tilta (luta) högtalaren for att på sä satt justera dess akustiska axel (riktningen).
Ett stadigt vaggstativ som medfoljer 6010A gör det möjlig att montera högtalaren på en vagg i två olika vinklar.
På högtalarens baksida finns ett 3/8" UNC-gängat hal som passar till att vanligt standardmikrofonstativ och en mängd olica Genelec-tillbehör. På baksidan finns även tre par olica hal som passar till Omnimount®, VESA- och Sanus-hallare. För en kompletti lista på de tillgangliga alternativen var vänlig konsultera Genelecs tillbehörskatalog på www. genelec.com eller kontakta din narraste Genelec-forsäljare.
Underhäll & Service
Inga delar som anecdaren själv kan reparera Återfinns i Förstarkardelen. All service eller reparation av 6010A sca goras av kvalificerad servicepersonal.
Sakerhetsforeskrifter
Aven om alla internationla sakerhetskrav har foljts vid tillverkningen av 6010A, bör största vikt laggas vid foljande varmingar, for att man pa sa satt ska kunna arbeta under sakra forhallanden med högitalaren:
Service och unterhalb på högtalaren fár endast ^ 念 goras av kvalificerad servicepersonal.
Högtalaren fär inte öppnas.
Utsatt inte högtalaren for vatten eller fukt. Placera inte foremål som innehäller vatska ovanpå eller i narheten av högtalaren.
Högtalaren kan producera ljudtryck som
överstiger 85 dB, vilket kan Förorsaka permanenta hörskador.
- Ett fritt flöde av luft runt högtalaren ar nödvändigt for att ge tillräcklig kylning. Förhindra inte detta luftflöde.
Tänk på att forstarkaren inte är helt frankopplad - frän natspanninger forran natsladden dragits ur forstarkaren eller vagguttaget.
Garanti
Denna produit har två árs garanti mot material- ellertillverkningsfel. Vänd er till er Återförsäljare För for attfa alla försäljnings- och garantivillkor.
-Befattning: Styrelseordforande
Datum: 15-maj-2008
| TEKNIsKA FAKTA | |
| Undre brytfrekvens, -3 dB: < 73 Hz | - |
| Övre brytfrekvens, -3 dB: > 21 kHz | - |
| Frekvensomfäng (± 2.5 dB): 74 Hz-18 kHz | |
| Maximalt kortvarigt ljudtryck, sinusväg, på högtalarens axel, medelvärde frünan 100 Hz till 3 kHz: @ 1 m @ 0,5 m | ≥ 93 dB SPL ≥ 99 dB SPL |
| Maximalt langvarigt RMS-ljudtryck under sama förhällanden, med IEC-vägt brust (begrånsat av högtalarens overstyrnings-skydd) @ 1 m: | ≥ 91 dB SPL |
| Maximalt ljudtryck per par @ 1 m med musikmaterial: | ≥ 102 dB |
| Egenbrus i fritt fäll tigt @ 1 m on axis: | ≤ 5 dBA |
| Harmonisk distorsion vid 80 dB SPL @ 1 m on axis: | |
| Frekvens: 70...400 Hz | < 3 % |
| >400 Hz | < 0.5 % |
| Element: | |
| Bas | 76 mm (3") konhögtalare |
| Diskant | 19 mm (3/4") metalldom |
| Vikt: 1.4 kg (3.1 lb) | |
| Mätt: | |
| Höjd (med Iso-Pod™ bordsstativ) | 195 mm (71/16") |
| Höjd (utan Iso-Pod™ bordsstativ) | 181 mm (7/8") |
| Bredd | 121 mm (4/4") |
| Djup | 114 mm (4/2") |
| DELINGSFILTER | |
| Ingängskontakt: RCA-hona | 10 kOhm |
| Insignal für 90 dB SPL utsignal på 1 m avständ: | -6 dBu med volymkontrollen på max |
| Volymkontrollens omfäng: | -12 dB relativt max utsignal |
| Desktop-kontrollens omfäng: 0 | ... -4 dB @ 200 Hz |
| Delningsfrekvens, Bas/Diskant: | 3.0 kHz |
| Bas Tilt-kontrollens omfäng i -2 dB-steg: | 0... -6 dB @ 100 Hz |
| CAL-läget (kalibreringslåget) är med alla tonkontroller i off-läge (av) och ingängskändigheten i maxläge (fullt medurs). | |
| FÖrsTÄrKArDEL | |
| BASFörstärkarens uteffekt vid 8 Ohms belastning: | 12 W |
| Diskant Förstärkarens uteffekt vid 8 Ohms belastning: | 12 W |
| Längvarig overstyrning fürhindraset av högtalarens überbelastningskydd. | |
| VFörstärkarens distorsion vid nominell uteffektt THD + N: | ≤0.08 % |
| Nätspänning: | 230 V |
| Spänningstolerans: | ±10 % |
| Effektforbrukning: | |
| Tomgang | 5 VA |
| Full uteffekt | 35 VA |
