BRUKSANVISNING 8020BMM GENELEC

Genelec 8020B ar en bi-ampad, ytterst kompakt 2-vags, aktiv monitorhögtalare som har designats for närfältsyssning, mobila inspelningsstudior, broadcast- och TV-kontrollrum, surround-ljudsystem, hemstudior, multimediatillämpninger och som complement till ljudkort i datorer.

Det ar en aktiv högtalare med högtalarelement, effekt Förstärkare, aktiv delningsfilter och skyddskretsar. Den speciella MDE™ (Minimum Diffraction Enclosure™) -ladan ar tillverkad av formgjuten aluminium som har formats for att minimera diffraktionsfenomen.

Tillsammans med den avancerade Directivity Control Waveguide™ (DCW™) kanenna design skapa en mycket jämn och balanserad frekvensgang, även i svåra akustiska miljöer. När det behövs kan man komplettera 8020A:s basætergivning med hjälp av en Genelec 7050B subbas.

Placering av högtalarna

Varje 8020A har inbyggda forstarkare och levereras med, nat kabel, enkelt vaggfaste och dennabruksanvisning. Efter uppackningen bör högtalaren placeras i önskad lyssningsposition. Tänk pa att skärningspunktten for Högtalarnas akustiska axlar bör hamna i Öronhöjd vid lyssningsplatsen (se fig 1).

Anslutningar

Innan högtalaren ansluts kontrollera att nätströmbry-taren ar franslagen. Nätströbrytaten finns på baksidan av högtalaren (se figur 3. Använd den medfoljande natsladden for att anslutna högtalaren till ett jordat strömuttag. Anslut aldrig högtalaren till ett ojordat ut-tag, använd heller aldrig en ojordad nätkabel.

Ljudkällan ansluts via en 10 kiloohms balanse- rad XLR-kontakt (hona). En obalanserad signalkälla kan anvandas om XLR-kontaktens pinne 3 jordas till pinne 1 i den ände av kabeln där den obalanserade ljudkällan ansluts (se fig 2). Anslut aldrig 8020B till högtalarutgängarna på en effektforstärkare eller reciver.

När anslutningarna ar gjorda ar högtalaren redo att slås på.

Volymkontroll

Ingångskänsligeheten hos 8020B kan anpassas till utsignalen på ansluten mixer, eller annan signalkälla, genom att man justerar volymkontrollen på högtalarens framsida.

Inställning av tonkontrollerna

Frekvensætergivningen hos Genelec 8020B kan anpassas till den akustiska miljö, som den ska användas i, med hjälp av tonomkopplarna på baksidespanelen.

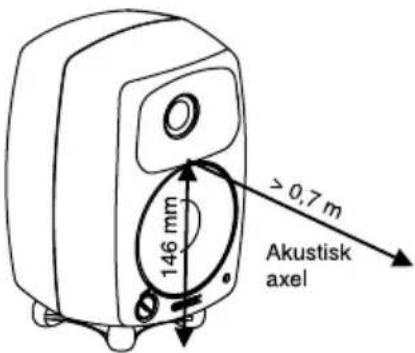

Figur 1: Bestamning av den akustiska axeln

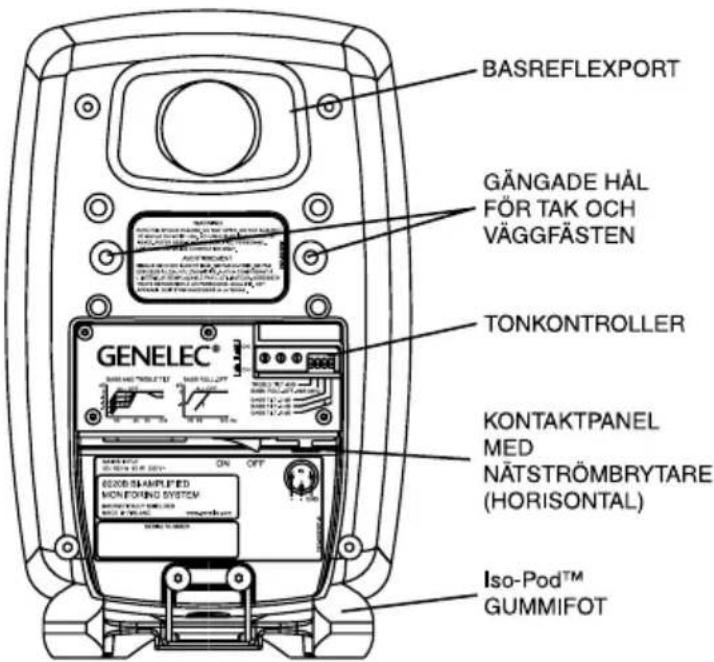

Figur 3: Kontrollernas och anslutningarnas placering pa 8020A:s baksidespanel.

Figur 2: Kabeltyp som behovs om obalanserad ljudkalla anvands (i detta exemplen en RCA-utgang kopplad till XLR-ingangen)

Dessa kontroller ar Treble Tilt, Bass Tilt och Bass

Roll-Off. Ett akustiskt matsystem, som till exempl WInMLS,rekommenderas for att analysera effekten av de gjorda justeringarna, men en noggrann lyssning,tillsammans med lampliga testskivor,kan ge goda resultat om inte ett testsystem finns tilgangligt.Tabell 1 visar nagra typiska grundinstallninger i olica lyssningsssituationer.Bild 4 visar effekten av kontrollinstallningarna i ett ekofritt rum.

Treble Tilt

Treble Tilt-kontrollen (switch 1) sänker diskantätergivningen hos högtalaren vid frekvenser over 5 kHz med 2 dB. Detta kan användas För att mjuka upp ätergivningen hos att system som läter vasst i diskanten.

Bass Tilt

Bass Tilt-kontrollen erbjuder tre olika dampnivaer vid 2kHz hos hogtalaren, ota nodvändigt nar hogtalaren placeras nara en vagg ell liknande. Dampnivaerna ar-2 dB (switch 3 ON), -4 dB (switch 4 ON) och -6 dB (bàda switcharna ON).

Bass Roll-Off (switch 2) aktiverar ett högpassfilter vid 85Hz som komplement till de lögpassfilter som finns i Genelec 7050B och 7050A subbasar. Den här sitchens skal alltid stä i lage ON;när dessa subbasar används.

Fabriksiattlingen hos alla dessa tonkontroller ar OFF for att ge en rak grundkurva i en mafsituation.

Tabell 1: Lämpiga tonkontrollinställninger für olika akustiska miljoer

Högtalarens placering i rummet Treble Tilt Bass Tilt Bass Roll-Off
Ekofritt rum OFF OFF OFF
Fritt placerad i dampat rum OFF OFF OFF
Fritt placerad i rum med afterklang OFF -2 dB OFF
Närfält eller placering på matarbrygga till mixer OFF -4 dB OFF
Nära vagg OFF -6 dB OFF
Tillsammans med 7050B subbas Se ovanfor Se ovanfor ON

Börja alla justeringar i detta lage. Måt, eller lyssna, systematiskt samtidigt som ni går igenom de oika inställingarna for att komma fram till den bösta balansen på ljudkurvan.

Rikta högtalarna korrekt

Placera alltid högitalarna sa att skärningspunkten for deras akustiska axlar hamnar i öronhöjd vid lyssningsplatsen (se fig 1). Placera högitalarna vertikalt for att minimera akustiska utsläckningseffekter vid högitalarens delningsfrekvens.

Tänk på symmetrin

Kontrollera att högtalarna placerats symmetriskt och på samma avständ frän lyssningspositionen. Om möjligt, placera systemet sä att lyssningspositionen ar belägen på rummets centrumlinje och sa att högtalarna befinner sig på samma avständ fränenna.

Minimera reflektioner

Akustiska reflektioner fran foremål nara högtalarna, som till exempl bord, skap, datorskarmar etc, kan

skapa oönskade fargningar och ludigthet i ljudbilden. Dessa reflektioner kan minimeras genom att man undviker att placera högtalarna i narheten av sādana foremål.

Genom att till exempl montera högtalarna på stativ bakom och ovenfor mixerbordet och samtidigt luta dem nedat och rikta dem i öronhöjd mot den tänka lyssningpositionen, narr man ofta bättre resultat an om högtalarna placeras ovenpä mixerns matarbrygga.

Sakerhetsavstand

Man måste sakerställa kylning av Förstärkaren och Funktionen hos basreflexporten om högtalarna placeras i ett trängt utrymme som till exempli i ett skap eller infällda i vöggen. Det måste alltid finnas ett fritt utrymme om minst 3cm på högtalarens alla sidor (undersidan undantagen); alltså ovanfor, bakom och på bända sidor om högtalaren.

Utrymmet narmast forstarkaren maste endera vara väl ventilerat eller tillräckligt stort for att inte den omgivande temperaturen skä overstiga 35 grader Celsius.

Monteringsalternativ

Genelec 8020B erbjuder flera olika monteringsalternativ:

Iso-PodenTM (Isolation Positioner/DecouplerTM), den vibrationsisolerande gummifoten gör det möj-ligt att luta högtalaren for att på sä satt justera rikt-ningen hos dess akustiska axel.

På högtalarens undersida finns att 3/8 UNC-gängat hal som passar till att vanligt standardmikrofonstativ. På baksidan finns att par M6 x 10 mm hal som passar till Omnimount® -hällare i storlek 20.5 eller den det vaggfaste som medfoljer högtalaren.

Underhäll & Service

Inga delar som anecdaren sjalv kan reparera Återfinns i forstarkardelen. All service eller reparation av 8020B skagoras av kvalificerad servicepersonal. (se http://www.genelec.se/service-reservdeler/)

Sakerhetsforeskrifter

Även om alla internationella sakerhetskrav har följts vid tillverkningen av 8020B, bör största vikt laggas vid följande varninger, För att man på sä satt ska kunna arbeta under sakra forhällanden med högtalaren:

Service och unterhäll på högtalaren fär endast göras av kvalificerad servicepersonal. Högtalaren fär inte öppnas.
Anvand aldrig hegtalaren med ojordad natsladd ellr ansluten till ett ojordat natutag, eftersom detta kan aventyra den elektriska sakerheten.
- Utsatt inte högtalaren für vatten eller fukt. Placera inte foremål som innehäller vätska, som tex en blomvas, ovanpå eller i narheten av högtalaren.

• Hogtalaren kan producera ljudtryck som overstiger 85 dB, vilket kan fororsaka permanenta horselskador.
• Ett fritt flöde av luft runt högtalaren ar nödvändigt for att ge tillräcklig kylning. Forhindra inte detta luftflöde.
  Tänk på att forstarkaren inte är helt frankopplad från natspänningen forrannatsladden dragits ur forstarkaren ellervagguttaget.

Garanti

Denna produit har att två ars garanti mot material-eller tillverkningsfel. Vänd er till er Återförsäljare for att få alla försäljnings- och garantivillkor.

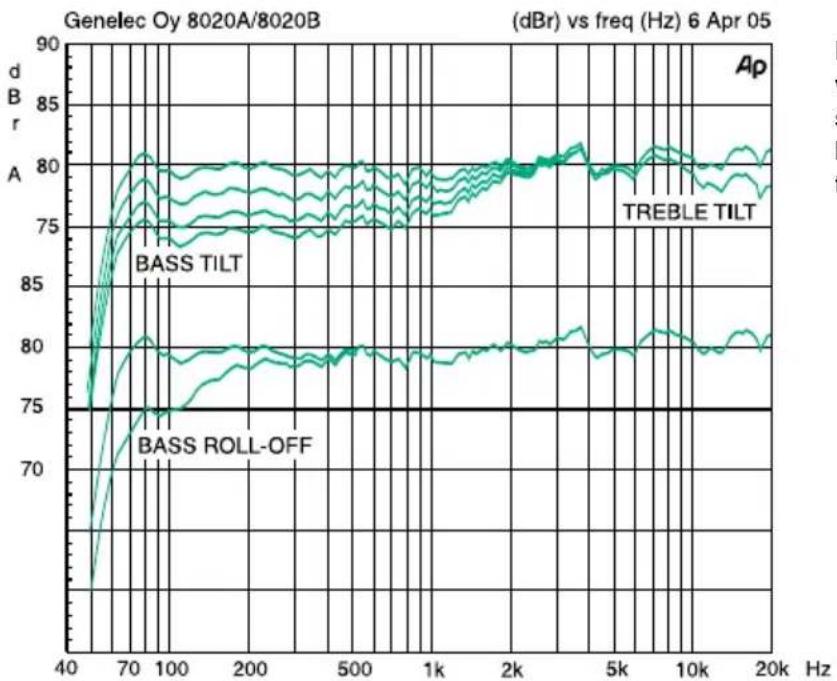

Figur 4. Ovanstäende kurvor visar effekten av de olika inställningarna hos Bass Tilt-, Treble Tilt- och Bass Roll-off-kontrollerna i fritt falt med 8020B

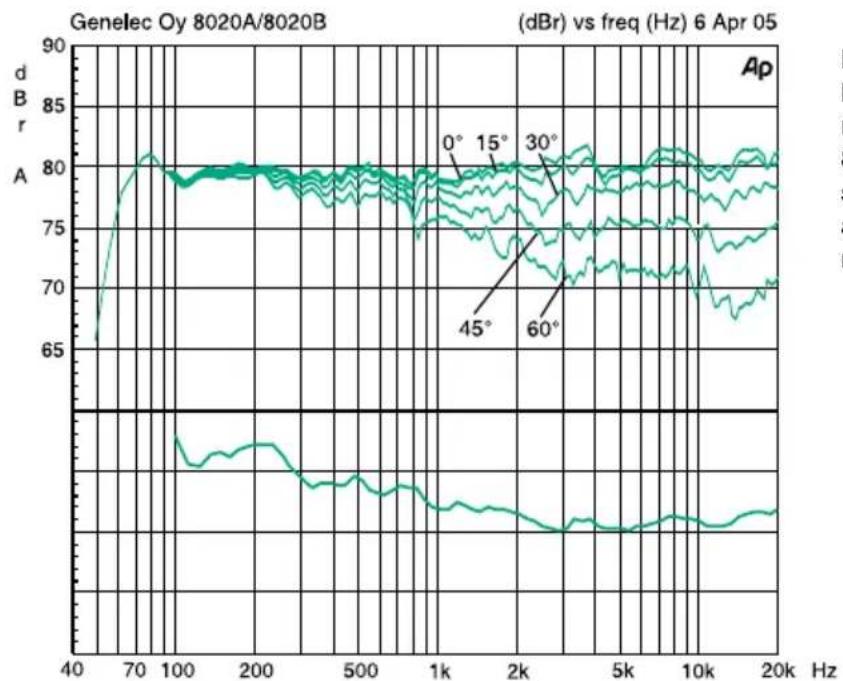

Figur 5. Den övre gruppen av kurvor visar den horisontella riktningskarakteristiken hos 8020B mitt vid 0, 15, 30, 45 samt 60 graders vinkel på 1 m avstand. Den undre visar systemets effektkurva

TeKniSKA fAKTA

Undre brytfrekvens, -3 dB: ≤ 65 Hz

Övre brytfrekvens, -3 dB: ≥ 21 kHz

Frekvensomfang: 66 Hz - 20 kHz (± 2,5 dB)

Maximalt kortvarigt ljdtryck, sinusvag, pa hogahtalarens axel, medelvarde fran 100 Hz till 3 kHz:

@ 1 m ≥ 96 dB SPL

@ 0,5 m ≥ 102 dB SPL

Maximalt langvarigt RMS-ludtryck under sama forhällanden, med IEC-vagt brust (begransat av högtalarens overstyrningssskydd): @ 1 m ≥ 95 dB SPL

Maximal ljudtryck per par @ 1 m med musikmaterial: ≥ 105 dB

Egenbrus i fritt falt @ 1 m on axis: ≤ 10 dB (A-vagt)

Harmonisk distorsion vid 85 dB SPL @ 1 m on axis: Frekvens: 50...100 Hz < 3% >100 Hz < 0.5%

Element: Bas 105 mm (4") konhögtalare Diskant 19 mm (3 / 4) metalldom Bäda elementen ar magnetiskt skarmade

Vikt:	3.7 kg (8.1 lb)
Mättt: Höjd	242 mm (91/2)
	(med Iso-Pod™ bordsstativ)
Höjd	230 mm (91/16)
	(utan Iso-Pod™ bordsstativ)
Bredd	151 mm (6")
Djup	142 mm (5s/8")

ec DeclareAtiOn Of cOnfORMiTy

Denna paragraf sakerstaller att Genelec Monitoring System 8020B uppyller foljande standarder:

Sakerhet:
EN 60065: 2002 / IEC 60065:2001 7th Edition
EMC:
EN 55020: 2002 + A1: 2003
EN 55013: (2001)
EN 61000-3-2 (2000)
EN 61000-3-3 (1995)

Denna produkt foljer direktiven i The Low Voltage Directive 73/23/EEC, EMC Directive 89/336/E och 93/68/EEC

Undertechnat: Ilpo Martikainen
Befattning: Styrelseordforande
Datum: 12-januari-2009

DelninGSfiTeR

Anslutting: XLR-hona, balanserad 10 kOhm pin 1 jord, pin 2+, pin 3-

Insignal for 100 dB SPL utsignal pa 1 m avstand: -6 dBu med volymkontrollen pa max

Volymkontrollens omfang: -80 dB relativ max utsignal

Delningsfrekvens, Bas/Diskant: 3,0 kHz

Treble Tilt-kontrollens omfang: 0 till -2 dB @ 15 kHz

Bass Roll-Off-kontrollens omfang: -6 dB-steg @ 85 Hz (används tillsammens med subbasen 7050B)

Bass Tilt-kontrollens omfang i -2 dB-steg: 0 till -6 dB @ 100 Hz

CAL-laget (kalibreringslaget) ar med alla tonkontroller i off-lage (av) och ingangskansligeheten i maxlage (fullt medurs).

fÖRSTÄRKARDel

Basforstarkarens uteffekt vid 8 Ohms belastning: 20 W Diskantforstarkarens uteffekt vid 8 Ohms belastning: 20 W Langvarig overstyrrning forhindras av hogtalarens overbelastningskydd.

Förstarkarens distorsion vid nominell uteffekt:
THD+N < 0,08 %	-
SMPTE-IM < 0,08 %	-
CCIF-IM < 0,08 %	-
DIM 100 < 0,08 %	-

Signal/Brusforhallende, vid full uteffekt: Bas >95 dB Diskant >95 dB

Nätspänning:
	100, 120, 220 aller 230 V
	beroende på område
Spanningstolerans:	±10%
Effektörbrukningar:
Tomgang	5 VA
Full uteffekt	50 VA
