Caractéristiques techniques	Détails
Type de haut-parleur	Moniteur de studio actif
Réponse en fréquence	56 Hz - 25 kHz
Puissance de sortie	50 W (25 W par canal)
Dimensions	190 x 150 x 180 mm
Poids	4 kg
Connectivité	Entrées XLR et RCA
Utilisation recommandée	Mixage et mastering en studio, utilisation domestique
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Éviter l'exposition à l'humidité, utiliser avec une source d'alimentation appropriée
Informations générales	Conçu pour un son précis et une réponse rapide, idéal pour les professionnels de l'audio

FOIRE AUX QUESTIONS - 8020BMM GENELEC

Comment connecter le GENELEC 8020BMM à mon ordinateur ?

Utilisez un câble XLR vers TRS pour connecter la sortie audio de votre ordinateur à l'entrée de votre haut-parleur GENELEC 8020BMM.

Quels sont les réglages de volume recommandés pour le GENELEC 8020BMM ?

Il est recommandé de régler le volume du GENELEC 8020BMM entre 0 et 50 % de manière à éviter la distorsion tout en maintenant une bonne qualité sonore.

Que faire si le GENELEC 8020BMM ne produit aucun son ?

Vérifiez que le haut-parleur est bien alimenté, que le câble audio est correctement branché et que le volume de votre source audio est suffisamment élevé.

Comment ajuster le son pour compenser l'acoustique de ma pièce ?

Le GENELEC 8020BMM dispose de réglages de contrôle de tonalité. Utilisez les commutateurs à l'arrière du haut-parleur pour ajuster le niveau des basses et des aigus selon vos besoins.

Est-ce que le GENELEC 8020BMM est compatible avec les systèmes surround ?

Oui, vous pouvez utiliser plusieurs GENELEC 8020BMM dans un système surround, mais assurez-vous de les configurer correctement dans votre interface audio.

Quelle est la puissance de sortie maximale du GENELEC 8020BMM ?

Le GENELEC 8020BMM a une puissance de sortie maximale de 50 W par canal.

Comment nettoyer le GENELEC 8020BMM ?

Utilisez un chiffon doux et sec pour nettoyer la surface du haut-parleur. Évitez l'utilisation de produits chimiques agressifs.

Le GENELEC 8020BMM a-t-il une garantie ?

Oui, le GENELEC 8020BMM est généralement couvert par une garantie de 5 ans, mais vérifiez les conditions spécifiques auprès de votre revendeur.

Où puis-je trouver des pièces de rechange pour le GENELEC 8020BMM ?

Les pièces de rechange peuvent être commandées directement auprès de GENELEC ou via des revendeurs agréés.

Le GENELEC 8020BMM est-il adapté pour un usage en extérieur ?

Non, le GENELEC 8020BMM est conçu pour un usage en intérieur et ne doit pas être exposé à des conditions météorologiques extérieures.

MODE D'EMPLOI 8020BMM GENELEC

Manuel d'utilisation 14-19

Käytöohje 20-26

Instructions d'utilisation 25-31

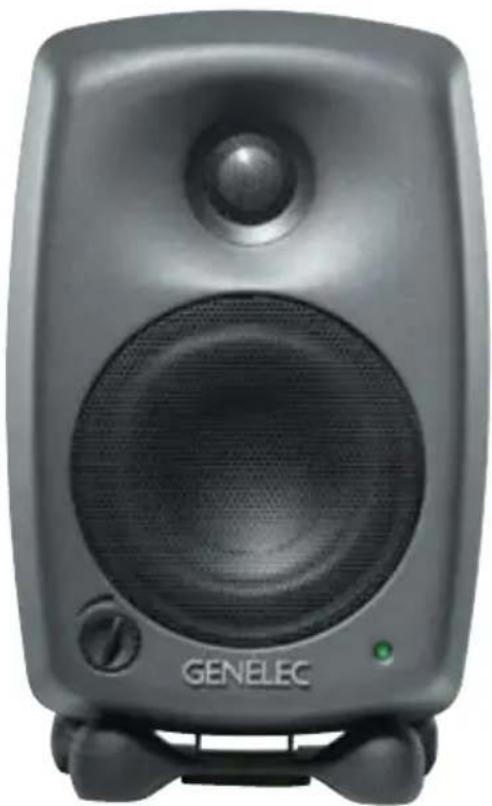

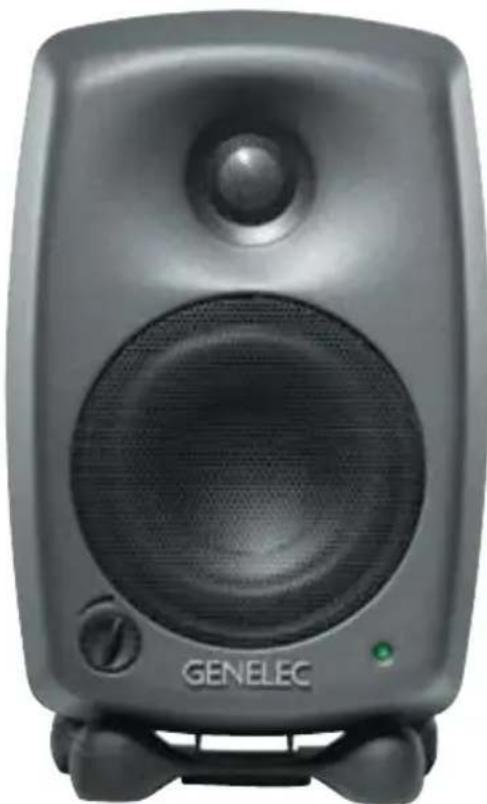

8020B

Enceinte de contrôle active

Description générale

La GENELEC 8020B est une enceinte acoustique de contrôle active à deux voies extrêmement compacte, conçue pour l'écoute rapprochée, les mobiles, les salles de contrôle de TV et radiodiffusion, les systèmes ambiophoniques (surround), les studios à la maison, les applications multimédia et avec les cartes de son d'ordinateurs. En tant qu'enceinte active, elle contient les haut-parleurs, les amplificateurs, les filtres séparateurs actifs et les circuits de protection. L'enceinte MDEMC (Minimum Diffraction EnclosureMC, ou enceinte à diffraction minimale) est faite d'aluminium moulé sous pression et est dessinée pour réduire la diffraction aux arêtes. Combine au guide d'onde à directivité contrôle DCW MC (Directivity Control WaveguideMC), ce design procure un excellent équilibre tonal même dans des environnements acoustiques difficiles. Si nécessaire, il est possible d'étendre la bande passante de la 8020B vers le bas en ajoutant un caisson grave GENELEC 7050B.

Positionnement de l'enceinte

Chaque 8020B est livrée avec un module d'amplification intégré, un cordon d'alimentation secteur et un manuel d'utilisation. Après l'avoir déballée, placer l'enceinte à la position d'écoute requise, en tenant compte de l'axe acoustique. Les axes acoustiques de toutes les enceintes doivent converger vers la position d'écoute à la hauteur des oreilles (voir illustration 1).

Connexion

Avant de connecter, s'assurer que l'enceinte ainsi que les sources audio soient éteintes. L'interrupteur marche/arrêt de la 8020B est situé sur le panneau arrière de l'enceinte (voir illustration 3). Brancher l'enceinte à une prise de courant avec mise à terre avec le cordon d'alimentation secteur fourni. Ne jamais brancher l'enceinte à une prise de courant sans mise à terre, ou utiliser un cordon sans prise de mise à terre.

L'entrée audio se fait sur une prise XLR femelle symétrique à impédance de 10 kOhm. Une source asymétrique peut être utilisée si on prend le soin de joindre la broche 3 à la broche 1 à la source (voir illustration 2). Ne jamais connecter la 8020B aux bornes de sortie 'haut-parleurs' d'un amplificateur de puissance ou d'un amplificateur AV intégré.

Une fois les connexions faites, on peut allumer l'enceinte.

Contrôle de volume

La sensibilité de l'entrée de l'enceinte peut être ajustée au niveau de sortie du mélangeur, ou autres sources, en tournant la commande de volume sur le panneau avant de l'enceinte.

Commandes de tonalité

La réponse en fréquence de la 8020B peut s'accorder à l'environnement acoustique en ajustant les

Illustration 2: Câblage nécessaire pour connexion à une source asymétrique (exemple ci-dessus d'une sortie RCA à une entrée XLR)

Illustration 3: Contrôles et disposition des connecteurs sur la face arrière de la 8020B

commandes de tonalité sur l'arête de l'enceinte. Les commandes sont Treble Tilt, Bass Tilt, et Bass Roll-Off. GENELEC recommende l'utilisation d'un système de mesure acoustique tel que WinMLS ou similaire pour analyser l'effet des ajustements, bien que l'écoute critique avec un signal approprié peut aussi donner d'excellents résultats si un système de mesure n'était pas disponible. Le tableau 1 ci-contre montre des exemples d'ajustements typiques dans différentes situations. L'illustration 4 montre l'effet des commandes sur la réponse en chambre anéchoïque.

Commande treble tilt

Le sélecteur Treble Tilt (commutateur 1) atténue de 2 dB la réponse en fréquence au-delà de 5 kHz, ce qui permet d'adoucir les systèmes trop stridents.

Commande bass tilt

Le circuit Bass Tilt procure trois niveaux d’atténuation pour la réponse en basses fréquences de l’enceinte en dessous de 2 kHz, généralement nécessaire lorsque l’enceinte est placée près d’un mur ou autres parois d’une pièce. Les niveaux d’atténuation disponibles sont -2 dB (commutateur 3 en position ON), -4 dB (commutateur 4 en position ON), -6 dB (commutateurs 3 et 4 en position ON).

Le circuit Bass Roll-Off (commutateur 2) active un filtre passe-haut à 85 Hz pour compléter le filtre passe-bas du caisson grave GENELEC 7050B ou 7050A. Ce commutateur devrait toujours être en position ON lorsque la 8020B est utilisée avec ces caissons graves.

Tableau 1 : Recommandation sur les réglages de tonalité dans différents environnements acoustiques

Emplacement de l'enceinte Treble tilt Bass tilt Bass roll-off
Réponse plane anéchoïque OFF OFF OFF
En champ libre dans une piece absorbante OFF OFF OFF
En champ libre dans une piece réverbérante OFF -2 dB OFF
Écoute rapprochée ou sur le bandeau de console	OFF -4 dB	OFF
Proche d'une paroi	OFF -6 dB	OFF
Avec le caisson grave 7050B	Voir ci-dessus	Voir ci-dessus	ON

L'usine livre les enceintes avec tous les commutateurs en position OFF pour une réponse plane en chambre anéchoïque. On devrait toujours commencer les ajustements avec tous les commutateurs en position OFF. Mesurez ou écoutez systématiquement les différentes combinaisons pour trouver le meilleur équilibre tonal.

Considérations lors de l'installation : positionner les enceintes correctement

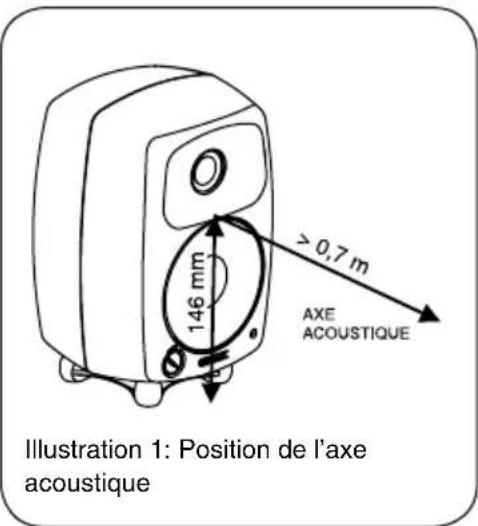

Toujours placer les enceintes de façon à ce que leur axe acoustique (voir illustration 1) soit orienté vers la position d'écoute. Seul le positionnement vertical est recommandé, puisqu'il minimise les problèmes d'annulations acoustiques dans la plage du séparateur de fréquences.

Maintenir la symétrie

S'assurer que les enceintes sont placées symétriquement par rapport à l'axe de la pièce, et qu'elles sont équidistantes de la position d'écoute. Si possible, installer le système de façon à ce que la position d'écoute soit dans l'axe médian de la pièce et que les enceintes soient équidistantes de cet axe.

Minimiser les réflexions

Les réflexions acoustiques d'objets proches des enceintes, tels que bureaux, meubles, écrans d'ordinateur, etc., peuvent estomper et brouiller l'image sonore. On peut minimiser les réflexions en plaçant les enceintes loin des surfaces réfléchissantes. Par exemple, installer les enceintes sur des pieds derrière et au-dessus du mélangeur en les inclinant pour orienter les axes acoustiques vers la position d'écoute à hauteur des oreilles donne habituellement de meilleurs résultats qu'en les plaçant sur le bandeau d'affichage du dit mélangeur.

Dégagement minimal

On doit prévoir un espace suffisant pour le refroidissement de l'amplificateur et pour le bon fonctionnement de l'event quand l'enceinte est installée dans un endroit restreint tel un meuble ou une unité murale. On doit laisser autour de l'enceinte un espace libre qui donne sur la position d'écoute. Un espace minimal de 3 centimètres (1³/₁₆ pouces) doit être laissé derrière, au-dessus, et de chaque côté de l'enceinte. L'espace adjacent à l'amplificateur doit être ventilé ou de dimensions suffisantes pour dissiper la chaleur de façon à ce que la température ambiante n'excède pas 35 degrés Celsius (95°F).

Options de montage

La 8020B offre plusieurs options de montage. Le support de table isolant contre les vibrations Iso-PodMC (Isolation Positioner/DecoupleMC) permet d'incliner les enceintes pour un alignement correct de l'axe acoustique. Le dessous de l'enceinte est muni d'un orifice fileté 3/8" UNC pour permettre le montage sur un pied de microphone standard. L'arrière de l'enceinte comprend deux pas de vis M6x10 mm, conçus pour recevoir un support Omnimount® de format 20.5 ou l'adaptateur mural fourni avec l'enceinte.

Entretien

Cet appareil ne compte aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien ou la réparation de votre 8020B à un service technique qualifié.

Considérations sécurité

Bien que la 8020B ait été conçue pour répondre aux normes de sécurité internationales, afin d'assurer une utilisation sécuritaire et de maintenir l'appareil en condition d'utilisation sécuritaire, veuillez observer les avertissements suivants;

L'entretien ou la réparation ne doit être confié qu'à un service technique qualifié. L'enceinte ne doit pas être ouverte. - Ne pas utiliser ce produit avec une source d'alimentation électrique sans mise à terre car cela pourrait présenter un danger pour l'utilisateur. - Ne pas exposer l'enceinte à l'eau ou à l'humidité. Ne pas placer d'objet rempli de liquide, tel un vase, sur ou près de l'enceinte.

• Cet appareil peut générer des niveaux de pression acoustique de plus de 85 dB SPL, ce qui pourrait entraîner des dommages permanents à l'ouïe.
• Une circulation d'air derrière l'enceinte est requise afin de permettre le refroidissement de l'amplificateur. Ne pas obstruer le flux d'air autour de l'enceinte.
• Noter que l'enceinte n'est pas complètement débranchée du secteur tant que le cordon n'est pas débranché soit de l'enceinte ou de la prise d'alimentation.

Garantie

Ce produit est garanti pour une période de deux ans contre les défauts de matériaux ou de fabrication. Vous devez vous référer au fournisseur pour les détails complets des termes de vente et de garantie.

Déclaration de conformité CE

Traduit pour l'information de l'utilisateur seulement, le texte de la déclaration officielle est en anglais. Ce document confirme que le système de moniteur GENELEC 8020B est conforme aux standards suivants;

Sécurité: EN 60065: 2002 + A1:2006 / IEC 60065:2001 7ème Édition + A1: 2005

EMC: EN 55020 A2: 2008, EN 55013: (2001) + A1: 2003 + A2: 2009, EN 61000-3-2: 2006, EN 61000-3-3 A2: 2005

Ce produit est conforme aux demandes de la Directive de Basse Tension 2006/95/EC et Directive EMC 2004/108/EC.

Signé:

Ilpo Martikainen

Position: Président du Conseil d'Administration

Date : 12 Janvier 2009

Illustration 4. Les courbes montrent l'effet des commandes "Bass Tilt", "Treble Tilt" et "Bass Roll-Off" sur la réponse en fréquence en champ libre de la 8020B.

Illustration 5. Le groupe de courbes montre les caractéristiques de directivité horizontale de la 8020B mesurées à 1 m. La courbe inférieure montre la réponse en puissance de l'enceinte.

Specifications des enceintes

Limin en basses fréquences à -3 dB: ≤ 65 Hz

Limite en hautes fréquences à -3 dB: ≥ 21 kHz

Réponse en fréquence en champ libre:

66 Hz - 20 kHz (± 2.5 dB)

Niveau sinusoidal maximum à court terme, dans l'axe, demi espace, moyenne de 100 Hz à 3 kHz:

@ 1 m ≥ 96 dB SPL

@ 0,5 m ≥ 102 dB SPL

Niveau RMS maximum à long terme, dans les conditions ci-dessus avec un signal IEC pondéré (limité par le circuit de protection du transducteur) : @ 1 m ≥ 95 dB SPL

Niveau maximum en crête, par paire, au-dessus du bandeau de console @ 1 m de l'ingénieur avec un signal musical: ≥ 105 dB

Bruit de fond en champ libre @ 1 m dans l'axe:

≤ 10 dB (pondération-A)

Distortion harmonique à 85 dB SPL @ 1 m dans l'axe:

Freq:

50...100 Hz

<3%

100Hz

<0.5%

Transducteurs:

Grave

105 mm (4") cône

Aigu

19 mm (3 / 4)^n dôme en métal

Les deux transducteurs sont blindés magnétiques

Poids: 3,7 kg (8.1 lb)

Dimensions:

Hauteur 242 mm

(avec socle de support)

Hauteur 230 mm (9/16)

(sans socle de support)

Largeur 151 mm (6")

Profondeur 142 mm (5 5/8")

Section filtres

Connection:

Entrée: XLR femelle, symétrique 10 kOhm, broche 1 terre, broche 2+, broche 3-

Niveau d'entrée pour un signal de sortie de 100 dB SPL à 1 m:

-6 dBu avec contrôle de volume au max

Plage du contrôle de volume:

-80 dB relativement à la sortie maximale

Fréquence de coupure grave/aigu: 3.0 kHz

Contrôle du Treble tilt de: 0 à -2 dB @ 15 kHz

Contrôle du Bass roll-off de -6 dB @ 85 Hz

(à utiliser conjointement avec une caisse grave 7050B)

Contrôle du Bass tilt par pas de -2 dB:

0a-6 dB @ 100 Hz

La position 'CAL' se réfère à tous les contrôles de tonalité sur 'off' et le contrôle du volume sur maximum (butée sens horaire).

Section amplification

Amplificateur de grave, puissance de sortie avec charge de 8 Ohm: 20 W

Amplificateur d'aigu, puissance de sortie avec charge de 8 Ohm: 20 W

La puissance de sortie à long terme est limitée par les circuits de protection des transducteurs

Distorsion du système d'amplification en niveau nominal:

DHT < 0.08 %

SMPTE-IM < 0,08 %

CCIF-IM < 0,08 %

DIM 100 < 0.08%

Rapport signal-bruit pour niveau de sortie maximum:

Grave >95 dB

Aigu >95 dB

Voltage d'alimentation: 100, 120, 220 ou 230 V

Tolérance de l'alimentation: ±10 %

Consommation de puissance:

Enveille 5VA

Sortie maximale 50 VA
