Produkttyp	Aktiver Zweiweg-Kontrolllautsprecher
Marke	Genelec
Modell	8020BMM
Abmessungen (mit Standfuß)	Höhe 242 mm, Breite 151 mm, Tiefe 142 mm
Abmessungen (ohne Standfuß)	Höhe 230 mm
Gewicht	3,7 kg (8,1 lb)
Stromversorgung	100, 120, 220 oder 230 V (Toleranz ± 10 %)
Leistungsaufnahme (Standby / max)	5 VA / 50 VA
Frequenzgang	66 Hz – 20 kHz (± 2,5 dB)
-3 dB Grenzen	≤ 65 Hz (Tiefen) / ≥ 21 kHz (Höhen)
Maximaler Schalldruckpegel (Spitze, pro Paar)	≥ 105 dB bei 1 m
Wandler	Tiefen: 105 mm (4") Konus; Höhen: 19 mm (3/4") Metallkalotte
Verstärker	20 W pro Kanal (Tiefen und Höhen) an 8 Ω
Audiokonnektivität	Symmetrischer XLR-Eingang (weiblich), 10 kΩ
Klangregelung	Treble Tilt (0 / -2 dB bei 15 kHz), Bass Tilt (0 bis -6 dB bei 100 Hz), Bass Roll-Off (-6 dB bei 85 Hz)
Gehäusematerial	Druckguss-Aluminium (MDEMC)
Montage	Neigbarer Iso-Pod-Standfuß, 3/8" UNC-Gewinde für Mikrofonstativ, Omnimount 20.5-Halterungen
Wartung	Keine vom Benutzer reparierbaren Teile; an qualifiziertes Servicepersonal übergeben
Sicherheit	Nicht öffnen, Erdung erforderlich, Schalldruckpegel >85 dB SPL, nicht Wasser aussetzen, Luftzirkulation gewährleisten
Garantie	2 Jahre auf Material- oder Verarbeitungsfehler
Normen	CE (EN 60065, EN 55020, EN 55013, usw.)

Häufig gestellte Fragen - 8020BMM GENELEC

Wie schließe ich den Genelec 8020B Lautsprecher an?

Schalten Sie vor dem Anschließen den Lautsprecher und die Quelle aus. Verwenden Sie das mitgelieferte Netzkabel und schließen Sie es an eine geerdete Steckdose an. Der Audioeingang erfolgt über eine symmetrische XLR-Buchse. Für eine unsymmetrische Quelle (RCA) verbinden Sie Pin 3 mit Pin 1 an der Quelle (siehe Abbildung 2 der Anleitung). Schließen Sie den 8020B niemals an die Lautsprecheranschlüsse eines Verstärkers an.

Wie stelle ich die Lautstärke am 8020B ein?

Der Lautstärkeregler befindet sich an der Vorderseite. Drehen Sie am Knopf, um die Eingangsempfindlichkeit an Ihre Quelle anzupassen. Der Dämpfungsbereich beträgt -80 dB bezogen auf die maximale Ausgangsleistung.

Wie passe ich die Klangregelung an?

Die Bedienelemente befinden sich an der Kante des Lautsprechers. Verwenden Sie Treble Tilt (Schalter 1), um die Höhen abzusenken (-2 dB über 5 kHz). Bass Tilt (Schalter 3 und 4) dämpft die Tiefen in -2 dB Schritten (bis zu -6 dB). Bass Roll-Off (Schalter 2) aktiviert einen Hochpassfilter bei 85 Hz für die Verwendung mit einem Subwoofer 7050B. Beginnen Sie immer mit allen Schaltern in der OFF-Position.

Wo platziere ich den Lautsprecher für eine optimale Hörempfindung?

Platzieren Sie die Lautsprecher symmetrisch im Raum und im gleichen Abstand zur Hörposition. Die akustische Achse (siehe Abbildung 1) sollte auf Ohrhöhe der Hörposition zeigen. Vermeiden Sie reflektierende Oberflächen. Für die Montage auf einem Stativ verwenden Sie das 3/8" UNC-Gewinde unter dem Lautsprecher.

Welche Sicherheitsvorkehrungen muss ich beachten?

Öffnen Sie niemals den Lautsprecher (keine vom Benutzer reparierbaren Teile). Verwenden Sie eine geerdete Steckdose. Setzen Sie ihn nicht Wasser oder Feuchtigkeit aus. Der Lautsprecher kann über 85 dB SPL erzeugen – schützen Sie Ihr Gehör. Sorgen Sie für eine Luftzirkulation von mindestens 3 cm um den Lautsprecher zur Kühlung.

Kann ich den 8020B mit einem Subwoofer verwenden?

Ja, Sie können einen Genelec 7050B oder 7050A Subwoofer hinzufügen. Aktivieren Sie den Bass Roll-Off Schalter (Schalter 2) am 8020B, um den Hochpassfilter bei 85 Hz zu aktivieren, der komplementär zum Tiefpassfilter des Subwoofers ist.

Wie lange ist die Garantie für den 8020B?

Genelec gewährt auf dieses Produkt zwei Jahre Garantie gegen Material- oder Verarbeitungsfehler. Wenden Sie sich an Ihren Händler für vollständige Details.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes, weiches Tuch. Keine chemischen oder scheuernden Reinigungsmittel verwenden. Vermeiden Sie Flüssigkeitskontakt mit dem Lautsprecher.

Welche Verstärkerspezifikationen hat der Lautsprecher?

Der Tiefen- und der Höhenverstärker liefern jeweils 20 W an 8 Ω. Der Klirrfaktor beträgt unter Nennbedingungen weniger als 0,08 %. Das Signal-Rausch-Verhältnis beträgt mehr als 95 dB.

Was tun bei technischen Problemen?

Der Lautsprecher enthält keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen qualifiziertem Servicepersonal. Öffnen Sie das Gerät niemals.

BEDIENUNGSANLEITUNG 8020BMM GENELEC

Betriebsanleitung 8-13

Einleitende Beschreibung

Der aktive Zweiweg-Monitor GENELEC 8020B ist ein extrem kompakt gebauter Laufsprecher für den Einsatz als Nahfeldmonitor, Ü-Wageneinsatz, Rundfunk- und TV-Senderegie, Surroundsysteme, Homerecording, Multimediaanwendungen und auch für den direkten Anschluss an Soundkarten. Als aktiver Laufsprecher enthalt der 8020B befinden Laufsprecherchassis auch Endstufen, aktive Frenzweiche und Schutzschaltungen. Das MDE™-Laufsprechergehause (Minimum Diffraction Enclosure™) besteht aus Aluminium-Druckguss und ist so geformt, dass die Schallbeugung an den Gehäusekanten stark reduziert wird. Zusammen mit der DCW™-Schallführung (Directivity Control Waveguide™) weist these Design eine exzellente Balance des Frequenz-Spektrums in schwieriger akustischer Umgebung auf. Bei Bedarf{lassst sich die Tiefenwiedergabe des 8020B mit dem GENELEC-Subwoofer 7050B erweitern.

Positionierung der Laufsprecher

Zum Lieferumfang des 8020B gehoren die eingebaute Verständereinheit, das Netzkabel und die Betriebsanleitung. Stellen Sie den Laufsprecher nach dem Auspacken an die gewünschte Position und berücksichtigten Sie die Richtung der akustischen Achse. Die Achsen aller Laufsprecher sollenn in Ohrhöhe auf den Hörplatz gerichtet sein (siehe Abbildung 1).

Anschlüsse

Vergewissem Sie sich vor dem Anschlieben, dass der Laufsprecher und die Signalquelle ausgeschelt sind. Der Netzschalter des 8020B ist auf dessen Rückseite angeordnet (siehe Abbildung 3). Der Laufsprecher wird mit dem Stromnetz mittels des mitgelieferten An Schlusskabels verbunden. Der Laufsprecher darf keinesfalls mit einer Stromversorgung ohne Schutzkontakt verbunden werden und es darf auch kein An Schlusskabel ohne Schutzleiter verwendet werden.

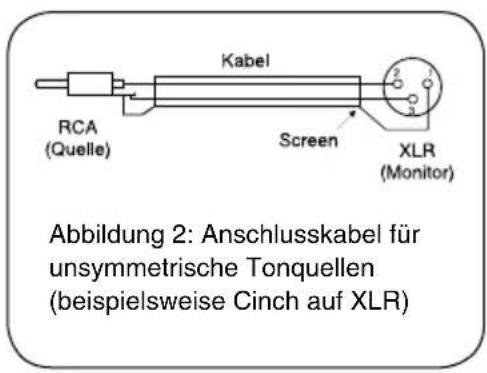

Das Audiosignal wird an die XLR-Buchse (female) angeschlossen. Der Eingang ist symmetrisch mit einer Eingangsimpedanz von 10 kOhm. Der Anschluss einer unsymmetrischen Quelle ist möglich, indem Pin 3 mit der Masse (Pin 1) auf der unsymmetrischen Seite verbunden wird (Abbildung 2). Der 8020B darf keinesfalls mit dem Lautsprecherausgang von Endstufen, Vollverständern oder Receivern verbunden werden.

Sind alle Verbindungen hergestellt, kann der Laufsprecher eingeschaltet werden.

Lautstärkeregler

Die Anpassung der Engangsempfindlichkeit des Laufsprechers an den Mischpult-Ausgang oder an andere Quellen lässt sich mit dem Lautstärkeregler auf der Frontseite vornehen.

Einstellung der Filter

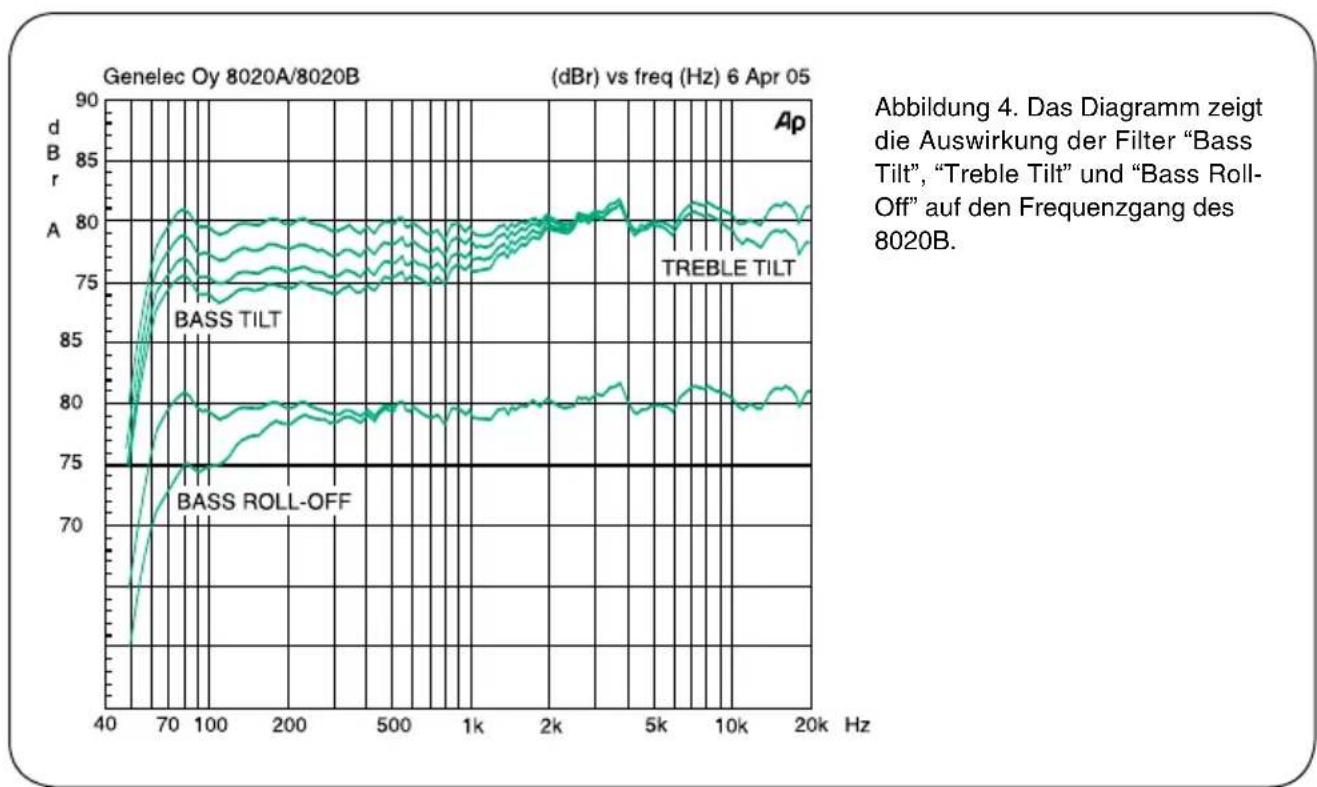

Der Frequenzgang des GENELEC 8020B lassst sich zur Anpassung an die akustische Umgebung justieren. Dazu sind DIP-Schalter an der Gehäuserück-seite angeordnet, mit denen die entsprechenden Filter aktiviert werden konnen. Die Filter sind „Treble Tilt", Bass Tilt" und „Bass Roll-Off". Empfehlendwert ist der Einsatz eines akustischen Mess-System wie WinMLS, um das Ergebnis der Justierung zu überprüfen. Allerdings kann auch sorgfaltiges Horen mit ausgewähltem Audiomaterial zuuten Ergebnissen verhelfen, wenn ein Mess-System nicht verfügbar ist. Die Tabelle 1 zeigt eine typische Einstellungen für verschiedene Positionen im Raum. Die Tabelle 4 zeigt die Wirkung der Einstellmöglichkeiten im reflexionsfreiern Raum.

Treble Tilt

Das Treble-Tilt-Filter sentk hohe Frenzen oberhalb von 5 kHz in 2 dB-Stufen ab (Schalter 1). Es kann eingesetzt werden, wenn eine übertriebene Höhenwiedergabe ausgegliedchen werden soll.

Bass Tilt

Das Bass-Tilt-Filter erlaubt eine Abschwachung der Wiedergabe unter 2kHz in drei Stufen. Diese Abschwachung kann notwendig werden, wenn der Laatsprecher nahe einer Wand oder einer anderen Fläche aufgestellt wird. Die Absenkungsstufen sind -2 dB (Schalter 3 auf "ON"), -4 dB (Schalter 4 auf "ON") und -6 dB (beige Schalter auf "ON").

Table 1: Vorgeschlagene Filtereinstellungen für entsprechliche akustische Verhältnisse

Laufsprecherposition Treble Tilt Bass Tilt Bass Roll-Off
Reflexionsfreier Raum OFF OFF
Freistehend in gedämpftem Raum OFF OFF
Freistehend in halligem Raum OFF -2 dB OFF
Nahfeldaufstellung oder Meterbridge OFF -4 dB OFF
Wandnahe Positionierung OFF -6 dB OFF
Zusammen mit 7050B Subwoofer	siehe oben	siehe oben	ON

Bass Roll-Off

Der Bass-Roll-Off-Schalter (Schalter 2) aktiviert ein Hochpassfilter mit einer Grenzfrequency von 85Hz , das als Gegenstück zu dem in die Subwoofer 7050A und 7050B eingebauten Tiefpassfilter fungiert. Der Schalter muss immer dann aktiviert sein, wenn der 8020B in Kombination mit einem dieser beiden Subwoofer eingesetzt wird.

Ab Werk sind alle Filter auf „OFF“ gestellt (deaktiviert), um einen ebenen Frequenzgang im reflexionsfreien Raum zu erzeugen. Diese Einstellung sollte immer als Ausgangspunkt für Optimierungen dieren. Die Beste Balance der Frequenzbereiche findet sich bei Messung oder Hörtest durch versuchsweise Aktivierung und Kombination der verschiedenen Einstellmöglichkeiten.

Aufstellungsvorschläge

Korrekte Monitorausrichtung

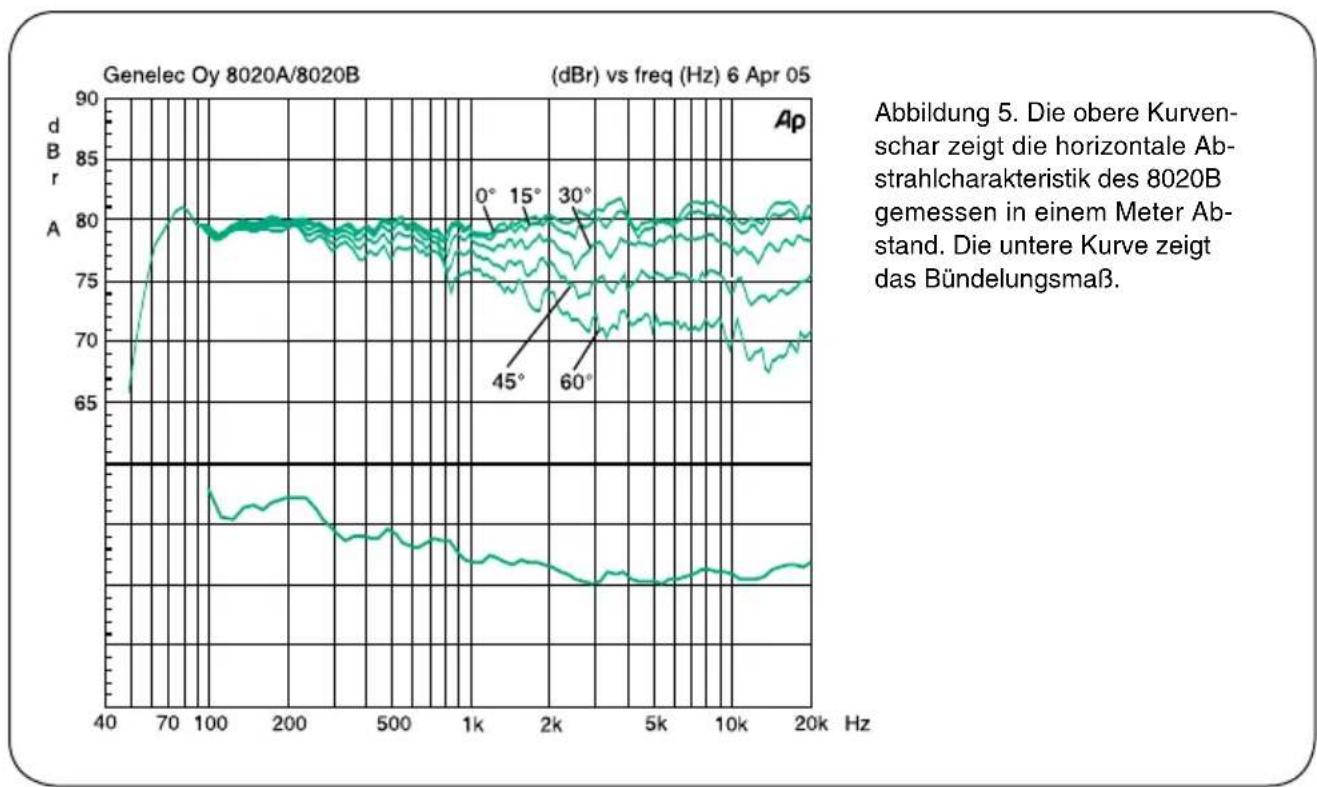

Die Monitore sollen so ausgerichtet sein, dass ihre akustische Achse (siehe Abbildung 1) auf die Hörposition gerichtet ist. Empfehlenswert ist die vertikale Aufstellung, weil hier die Gefahr von Auslösungseffekten in der Höhe der Übergangsfrequency zwischen Bass- und Hochtonlautsprecher am geringsten ist.

Symmetrie

Die Monitore sollen symmetrisch und in gleicher Distanz zum Hörort positioniert werden. Nach Mänglichkeit soll der Hörort auf einer gedachten Linie in der Mitte zwischen linker und rechter Raumbegrenzungswand liegen. Die Monitore stehen dann gleich welt von dieser Linie halten.

Minimierung von Reflexionen

Akustische Reflexionen durch in der Höhe der Monitore befindliche Gegenstände wie beispelsweise Möbel oder PC-Monitore können unerwänschte klangliche Färebungen verursachen. Dies kannweitgehend vermieden werden, wenn die Monitore abseits von reflektierenden Flächen aufgestellt werden. Vorteilhaf ist es, Monitore auf direkt hinter dem Mischpult stehenden Stativen anzubringen. Dabei sind diese so zu neigen, dass deren akustische Achse auf die Hörposition in Ohrköhe gerichtet ist. Die beschriebene Stativmontage bringt in der Regel bessere Ergebnisse als die Positionierung auf der Meterbridge des Mischpultes.

Minimale Abstände

Die ausreichende Kuhlung des Verständerkers und das Funktionieren der Bassreflex-Öffnung muss sicher

gestellt sein, wenn der Monitor in einen begrenzten Raum wie beispelweise ein Möbelstück oder in eine Wandnische eingebaut wird. Das den Monitor ungebende Volumen muss unbedingt in Richtung des Hörraums offen sein. DerSECTION und obere Abstand sowie der nach hinten muss mindestens 3 cm betragen. Das an den Veränder an der Rückseite angrenzende Volumen muss entweder so gut beluftet sein, dass die dortige Umgebungstemperatur nicht über 35^ steigt.

Befestigungsmöglichkeiten

Der 8020B betiet wie Befestigungsmöglichkeiten: Der Iso-Pod™ (Isolation Positioner/Decoupler™) ermöglicht die Neigung des Laufsprechers zur korrekten Ausrichtung der akustischen Achse. Auf der Unterseite des Monitors befindet sich ein 3/8"-Gewinde, das zu Standard-Mikrofonstativen passt. Zwei M6-Gewindebohrungen auf der Rückseite (Tiefe 10 mm) passen für den mitgelieferten Wandhalter und die Halterungen der Omnimount®-Serie 20.5.

Instandhaltung

Innerhalb des 8020B befinden sich keine Bauteile, die vom Anwender gewartet werden können. Eine Instandsetzungarf nur von qualifiziertem Fachpersonal ausgeführrt werden.

Sicherheitsvorschriften

Der 8020B ist entsprechend internationalen Sicherheits-Standards konstruiert. Für einen sicheren Betrieb müssen die folgenden Warnhinweise beachtet werden:

• Instandsetzungen und Einstellungen)durfen nur von qualifiziertem Fachpersonal ausgeführten werden. Das Gehäusearficht geöffnet werden.
• Der 8020B darf nicht mit einem Anschlusskabel ohne Schutzleiter und nicht an eine Steckdose ohne Schutzerung angeschlossen werden. Bei Zuwiderhandlung droht Unfallgefahr.
• Der 8020Barf nicht Wasser oder Verschmutzung ausgesetzt werden. Mit Flüssigkeit gefüllte Behältnisse wie Vasen sollen nicht nahe des 8020B aufgestellt werden.
• Dieser Laufsprecher kann Pegel von über 85 dB erzeugen, die bleibende Hörschäden verursachen können.
  Die ungehinderte Luftbewegung an der Gehäuserückseite ist für die Kuhlung notwendig. Deshalbarf die Luftbewegung in der Umgebung des Gehäuses nicht eingeschränkt werden.
• Beachten Sie, dass die Verständig von der Stromversorgung getrennt ist, wenn das Stromversorgungskabel aus der Steckdose gezogen wurde.

Garantie

Für diesen Produkt wird eine zweijährige Garantie auf Material- und Produktionsfehler gewährt. Wenden Sie sich an ihren Lieferanten bezüglich der Liefer- und Garantiebedingungen.
